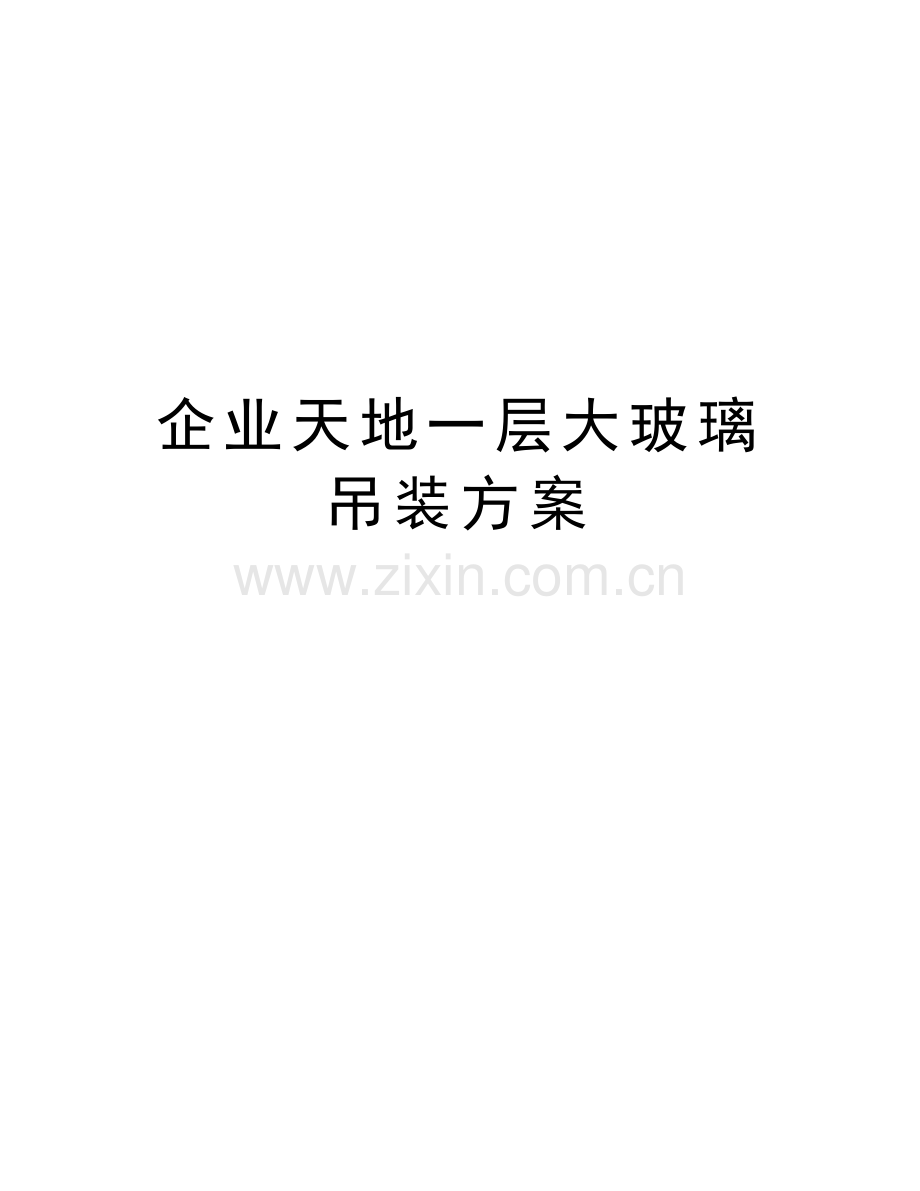

企业天地一层大玻璃吊装方案讲课教案.doc

企业天地一层大玻璃吊装方案

精品文档

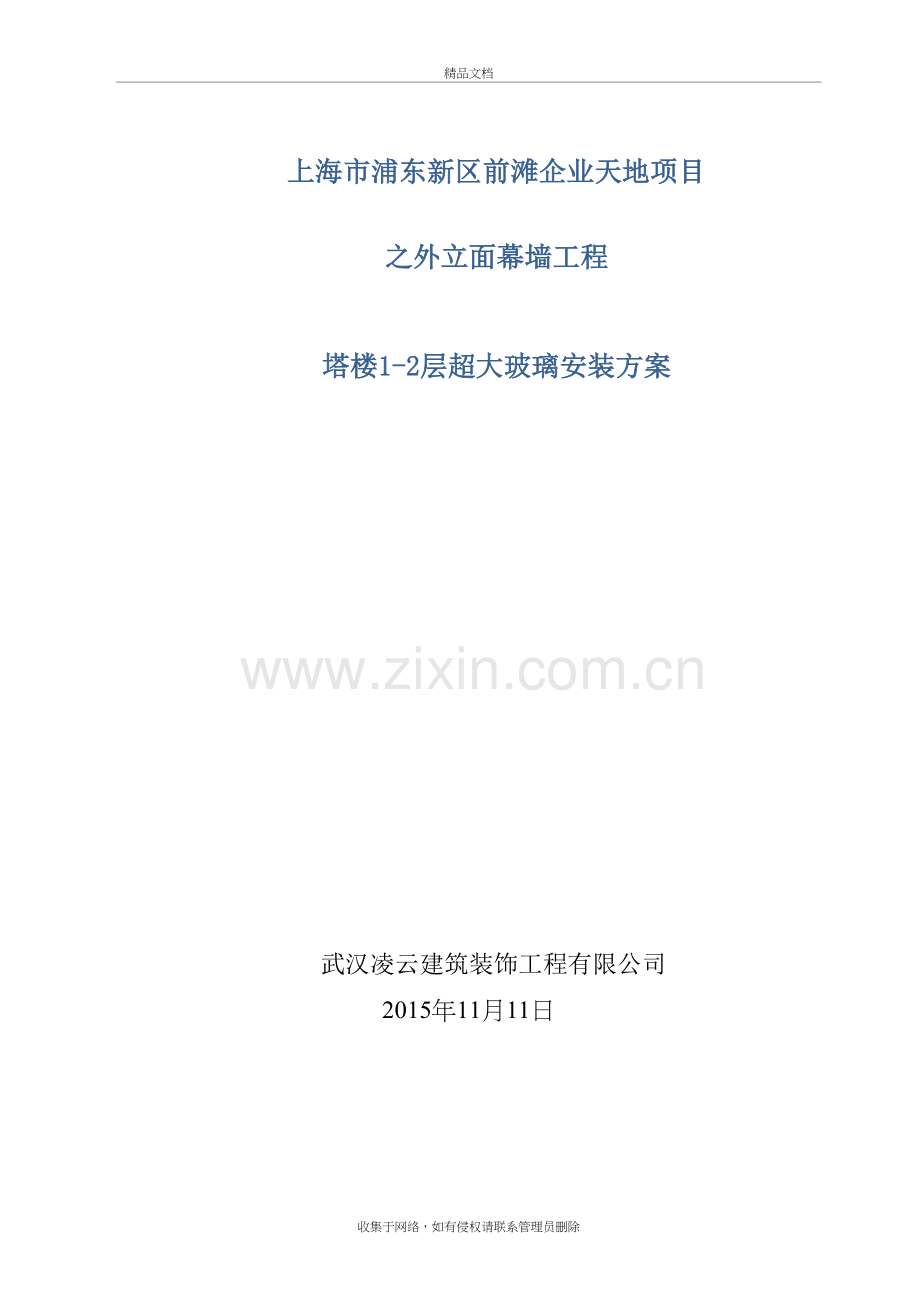

上海市浦东新区前滩企业天地项目
之外立面幕墙工程

塔楼1-2层超大玻璃安装方案

武汉凌云建筑装饰工程有限公司
2015年11月11日

目录
第一章：综合说明 3
一、工程概况 3
二、编制依据 4
三、1~3层幕墙系统形式介绍 6
1.幕墙系统范围 6
2.幕墙系统介绍 6
一、肋支点爪式玻璃幕墙施工方案 7
（一）幕墙部位 7
（二）施工方法 9
（三）具体安装步骤 10
二、吊挂式全玻璃幕墙系统施工方案 14
（一）幕墙描述 14
（二）施工方法 16
（四）施工具体步骤 18
（四）质量检验 20

第一章：综合说明
一、工程概况
1.工程名称：上海市浦东新区前滩企业天地项目之外立面设计、供应及安装工程
2.工程地址：上海市浦东新区Z000901单元15-01地块，东至济阳路，西至东育路，南至纬五路，北至纬四路。
3.建设单位：上海前滩国际商务区投资（集团）有限公司
4.总承包人：上海机械施工集团有限公司
5.监理单位：上海建科工程咨询有限公司
5.设计单位：上海市建工设计研究院有限公司
6.幕墙顾问：上海旭密林幕墙有限公司
7.工程简介：上海市浦东新区前滩企业天地项目之外立面设计、供应及安装工程，位于上海市浦东新区Z000901单元15-01地块，东至济阳路，西至东育路，南至纬五路，北至纬四路。项目建设用地17224平方米。主要建设内容：T1、T2为28层办公楼，T3为2层办公连廊，T4为5层商业裙房，S1、S2、S5、S6为3层餐饮建筑，S3、S4、S7为3层商业建筑，S8、S9楼为一层商业建筑。项目总面积139789平方米，其中地上面积93530平方米，地下建筑面积46259平方米。主体建筑高度约133米。整体建筑外围护主要包括：框架式玻璃幕墙、单元式玻璃幕墙、点式玻璃幕墙、复合铝板铝板幕墙、铝合金格栅、栏杆雨棚、地弹门等。

二、编制依据
1、业主提供上海市浦东新区前滩企业天地项目之外立面设计、供应及安装工程招标文件；
2、业主提供的招标补充及答疑文件；
3、业主用于招标的施工图；
4、国家现行有关工程施工验收的标准、规范、规程及图集；
5、国家关于工程施工和验收的法律法规；
6、国家及上海市现行的施工和验收标准、规程、图集以及相关的法律法规；
7、我公司ISO9001质量管理体系文件有关规定；
8、建筑施工安全技术手册；
9、现行建筑施工规范大全；
10、玻璃幕墙工程技术规程；
11、石材及金属幕墙工程技术规程；
12、管理部门颁发的有关施工操作及文明生产规程、技术、质量、安全等规程及要求；
13、类型相似或近似本工程项目的历史施工经验资料；
14、国家和行业相关标准。
序号
规 范 名 称
规 范 编 号
2
《建筑幕墙工程技术规范》上海市工程建设规范
DGJ08-56-2012
3
《玻璃幕墙工程规范》
JGJ102-2003
5
《建筑幕墙》
GB/T 21086-2007
9
《金属与石材幕墙工程技术规范》
JGJ133-2013
1
《建筑幕墙气密、水密、抗风压性能检测方法》
GB/T15227-2007
2
《建筑幕墙平面内变形性能检测方法》
GB/T18250-2000
3
《建筑外窗气密、水密、抗风压性能分级及其检测方法》
GB7106-2008
6
《结构用冷弯空心型钢尺寸、外型、重量及允许偏差》
GB/T6728-2002
7
《建筑钢结构焊接技术规程》
JGJ81-2002
8
《玻璃应力测试标准》
GB/T18144-2008
1
《建筑工程施工质量验收统一标准》
GB50300-2001
2
《建筑装饰装修工程质量验收规范》
GB50210-2001
3
《玻璃幕墙工程质量检验标准》
JGJ/T139-2001
4
《钢结构工程施工质量验收规范》
GB50205-2001
三、1~3层幕墙系统形式介绍
1.幕墙系统范围
上海市浦东新区前滩企业天地项目之外立面设计、供应及安装工程的工作范围如下：该章节主要介绍超大玻璃施工方案
2.幕墙系统介绍
2.1 点式玻璃幕墙（T1、T2塔楼3F以下部分，图纸参FS3-CE01、04）
基本结构：结构形式——肋支式点爪玻璃幕墙
幕墙龙骨——竖龙骨材质为15(HS)+2.28PVB+15(HS)夹胶玻璃、点爪采用250系列不锈钢驳接爪，材质为316。
幕墙面板——8(HS)+1.52PVB+8Double Low-E(HS)
+16A+8(HS)+1.52PVB+8 双夹胶中空玻璃
2.2 点式玻璃幕墙（T1、T2塔楼3F以下核心筒部分，参FS3-CE05）
基本结构：结构形式——肋支式玻璃幕墙
幕墙龙骨——竖龙骨材质为15HS+2.28PVB+15HS夹胶玻璃、点爪采用250系列不锈钢驳接爪，材质为316。
幕墙面板——可视区：8(HS)彩釉+1.52PVB+8(HS) 夹胶玻璃
2.3 大堂入口系统（T1、T2塔楼主入口及门斗部分，参FS4-CE01）
基本结构：结构形式——肋支式/钢结构支撑点式玻璃幕墙
幕墙龙骨——竖龙骨材质为15(TS)+2.28PVB+15(TS)夹胶玻璃、氟碳喷涂钢管（门斗部分）。
幕墙面板——可视区：15(HS)+2.28PVB+15(HS) 夹胶玻璃

一、肋支点爪式玻璃幕墙施工方案
（一）幕墙部位
本工程的肋支点爪式玻璃幕位于T1和T2塔楼3层以下部位。竖龙骨采用15(HS)+2.28PVB+15(HS)夹胶玻璃、点爪采用250系列不锈钢驳接爪，材质为316。幕墙面板8(HS)+1.52PVB+8DOUBLE LOW-E(HS)+16A+8(HS)+1.52PVB+8双夹胶中空玻璃。

点式玻璃幕墙大样

点式玻璃幕墙节点
（二）施工方法
点式玻璃幕墙位于T1、T2一、二层处,高度10m左右，此处可使用脚手架（登高车）进行施工，安装顺序从下至上有序安装即可。由于室外总体施工原因，该部分施工可以根据实际情况采用登高车和吊篮以及脚手架等传统施工方案。

脚手架立面图

脚手架平面图
（三）具体安装步骤
第一步：底部转接件及U形槽的安装

第二步：不锈钢金属网格挂座及铝合金装饰型材转接件安装

第三步：层间横龙骨的安装

第四步：玻璃肋的安装

第五步：点玻支座的安装

第六步：点玻的安装

二、吊挂式全玻璃幕墙系统施工方案
（一）幕墙描述
本工程吊挂式全玻璃幕墙位于T1、T2塔楼3层以下主入口位置。采用上悬挂架的形式。

吊挂式全玻璃幕墙大样图

吊挂式全玻璃幕墙施工节点图
（二）施工方法
考虑到本工程的实际情况，施工部位在裙楼三层高左右,且内退与主体结构外完成面相隔较远。因此该部分施工是重难点部位，如何解决玻璃到现场后的吊装方案是确保施工的关键因素。具体施工方案如下：
（三）吊装方案
第一步：先将玻璃利用吊车以及厂家自备的平衡架卸车：

第二步：将玻璃卸到规定的安装区域场地：

第三步：利用电动吸盘将玻璃从货架上起吊待安装：

第四步：利用电动吸盘配合绑带进行垂直起吊待平稳后进行安装：

第五步：利用汽车吊将玻璃吊稳后，缓慢的进入安装吊夹位置，最后用手拉葫芦进行调节安装：

第六步：安装好一块玻璃后，相同顺序进行下步安装。
重点注意事项：一、玻璃与安装钢架之间必须采用软性胶垫进行隔离，避免硬接触造成玻璃破损。
二、玻璃在利用汽车吊起吊时要平稳缓慢，确保不破损。
三、玻璃在起吊垂直前必须缓慢，确保玻璃垂直后方可进行安装。
（四）施工具体步骤
第一步：先安装固定挂架的120x80x6mm镀锌钢方管；

第二步：安装底部转接件及U形槽；

第三步：然后在顶部镀锌钢方管上安装挂架；

第四步：最后安装玻璃肋和面材玻璃，并打胶封闭。

（四）质量检验
4.1、墙面外观平整，胶缝应平整光滑、宽度均匀。
4.2、玻璃板面与玻璃肋之间的垂直度偏差不应大于2㎜；相邻玻璃面板的平面高低差不应大于1㎜。
4.3、玻璃与镶嵌槽的间隙应符合设计要求，密封胶应灌注均匀、密实、连续。
4.4、玻璃与周边结构或装修空隙不应小于8㎜。
