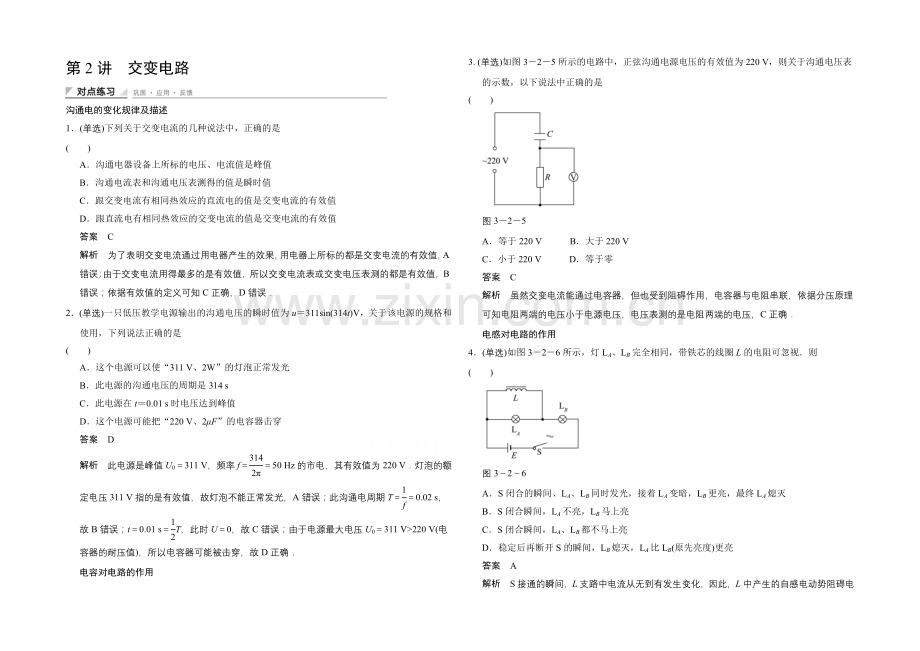

第2讲 交变电路
沟通电的变化规律及描述
1．(单选)下列关于交变电流的几种说法中，正确的是
( )
A．沟通电器设备上所标的电压、电流值是峰值
B．沟通电流表和沟通电压表测得的值是瞬时值
C．跟交变电流有相同热效应的直流电的值是交变电流的有效值
D．跟直流电有相同热效应的交变电流的值是交变电流的有效值
答案 C
解析 为了表明交变电流通过用电器产生的效果，用电器上所标的都是交变电流的有效值，A错误；由于交变电流用得最多的是有效值，所以交变电流表或交变电压表测的都是有效值，B错误；依据有效值的定义可知C正确，D错误．
2．(单选)一只低压教学电源输出的沟通电压的瞬时值为u＝311sin(314t)V，关于该电源的规格和使用，下列说法正确的是
( )
A．这个电源可以使“311 V、2W”的灯泡正常发光
B．此电源的沟通电压的周期是314 s
C．此电源在t＝0.01 s时电压达到峰值
D．这个电源可能把“220 V、2μF”的电容器击穿
答案 D
解析 此电源是峰值U0＝311 V，频率f＝＝50 Hz的市电，其有效值为220 V．灯泡的额定电压311 V指的是有效值，故灯泡不能正常发光，A错误；此沟通电周期T＝＝0.02 s，故B错误；t＝0.01 s＝T，此时U＝0，故C错误；由于电源最大电压U0＝311 V>220 V(电容器的耐压值)，所以电容器可能被击穿，故D正确．
电容对电路的作用
3. (单选)如图3－2－5所示的电路中，正弦沟通电源电压的有效值为220 V，则关于沟通电压表的示数，以下说法中正确的是
( )
图3－2－5
A．等于220 V B．大于220 V
C．小于220 V D．等于零
答案 C
解析 虽然交变电流能通过电容器，但也受到阻碍作用，电容器与电阻串联，依据分压原理可知电阻两端的电压小于电源电压，电压表测的是电阻两端的电压，C正确．
电感对电路的作用
4．(单选)如图3－2－6所示，灯LA、LB完全相同，带铁芯的线圈L的电阻可忽视．则
( )
图3－2－6
A．S闭合的瞬间、LA、LB同时发光，接着LA变暗，LB更亮，最终LA熄灭
B．S闭合瞬间，LA不亮，LB马上亮
C．S闭合瞬间，LA、LB都不马上亮
D．稳定后再断开S的瞬间，LB熄灭，LA比LB(原先亮度)更亮
答案 A
解析 S接通的瞬间，L支路中电流从无到有发生变化，因此，L中产生的自感电动势阻碍电流增加．由于有铁芯，自感系数较大，对电流的阻碍作用也就很强，所以S接通的瞬间，L中的电流格外小，即干路中的电流几乎全部流过LA.所以LA、LB会同时亮．
又由于L中电流很快稳定，感应电动势很快消逝，L的阻值由于很小，所以对LA起到“短路”作用，因此，LA将熄灭．这里电路的总电阻比刚接通时小，由恒定电流学问可知，LB会比以前更亮．
