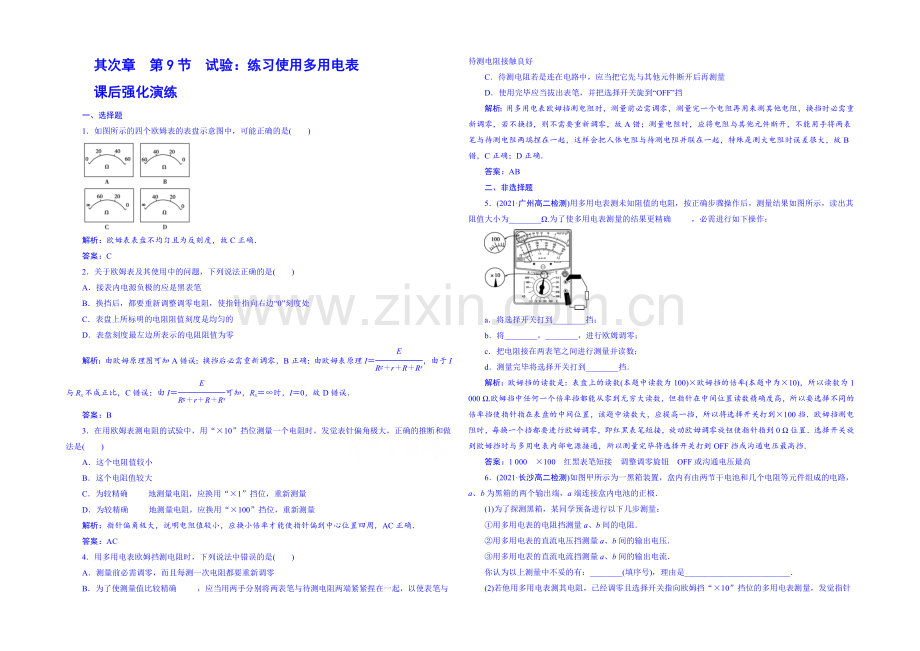

其次章 第9节 试验：练习使用多用电表
课后强化演练
一、选择题
1．如图所示的四个欧姆表的表盘示意图中，可能正确的是( )
解析：欧姆表表盘不均匀且为反刻度，故C正确．
答案：C
2．关于欧姆表及其使用中的问题，下列说法正确的是( )
A．接表内电源负极的应是黑表笔
B．换挡后，都要重新调整调零电阻，使指针指向右边“0”刻度处
C．表盘上所标明的电阻阻值刻度是均匀的
D．表盘刻度最左边所表示的电阻阻值为零
解析：由欧姆原理图可知A错误；换挡后必需重新调零，B正确；由欧姆表原理I＝，由于I与Rx不成正比，C错误；由I＝可知，Rx＝∞时，I＝0，故D错误．
答案：B
3．在用欧姆表测电阻的试验中，用“×10”挡位测量一个电阻时，发觉表针偏角极大，正确的推断和做法是( )
A．这个电阻值较小
B．这个电阻值较大
C．为较精确 地测量电阻，应换用“×1”挡位，重新测量
D．为较精确 地测量电阻，应换用“×100”挡位，重新测量
解析：指针偏角极大，说明电阻值较小，应换小倍率才能使指针偏到中心位置四周，AC正确．
答案：AC
4．用多用电表欧姆挡测电阻时，下列说法中错误的是( )
A．测量前必需调零，而且每测一次电阻都要重新调零
B．为了使测量值比较精确 ，应当用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好
C．待测电阻若是连在电路中，应当把它先与其他元件断开后再测量
D．使用完毕应当拔出表笔，并把选择开关旋到“OFF”挡
解析：用多用电表欧姆挡测电阻时，测量前必需调零，测量完一个电阻再用来测其他电阻，换挡时必需重新调零，若不换挡，则不需要重新调零，故A错；测量电阻时，应将电阻与其他元件断开，不能用手将两表笔与待测电阻两端捏在一起，这样会把人体电阻与待测电阻并联在一起，特殊是测大电阻时误差很大，故B错，C正确；D正确．
答案：AB
二、非选择题
5．(2021·广州高二检测)用多用电表测未知阻值的电阻，按正确步骤操作后，测量结果如图所示，读出其阻值大小为________Ω.为了使多用电表测量的结果更精确 ，必需进行如下操作：
a．将选择开关打到________挡；
b．将________，________，进行欧姆调零；
c．把电阻接在两表笔之间进行测量并读数；
d．测量完毕将选择开关打到________挡．
解析：欧姆挡的读数是：表盘上的读数(本题中读数为100)×欧姆挡的倍率(本题中为×10)，所以读数为1 000 Ω.欧姆挡中任何一个倍率挡都能从零到无穷大读数，但指针在中间位置读数精确度高，所以要选择不同的倍率挡使指针指在表盘的中间位置，该题中读数大，应提高一挡，所以将选择开关打到×100挡．欧姆挡测电阻时，每换一个挡都要进行欧姆调零，即红黑表笔短接，旋动欧姆调零旋钮使指针指到0 Ω位置．选择开关旋到欧姆挡时与多用电表内部电源接通，所以测量完毕将选择开关打到OFF挡或沟通电压最高挡．
答案：1 000 ×100 红黑表笔短接 调整调零旋钮 OFF或沟通电压最高
6．(2021·长沙高二检测)如图甲所示为一黑箱装置，盒内有由两节干电池和几个电阻等元件组成的电路，a、b为黑箱的两个输出端，a端连接盒内电池的正极．
(1)为了探测黑箱，某同学预备进行以下几步测量：
①用多用电表的电阻挡测量a、b间的电阻．
②用多用电表的直流电压挡测量a、b间的输出电压．
③用多用电表的直流电流挡测量a、b间的输出电流．
你认为以上测量中不妥的有：________(填序号)，理由是__________________________．

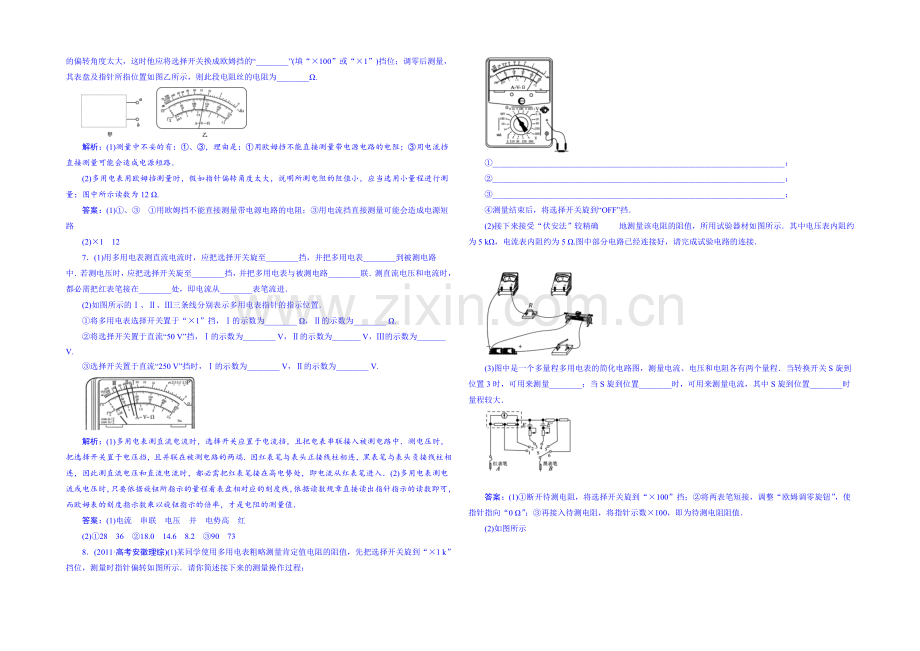

(2)若他用多用电表测其电阻，已经调零且选择开关指向欧姆挡“×10”挡位的多用电表测量，发觉指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“________”(填“×100”或“×1”)挡位；调零后测量，其表盘及指针所指位置如图乙所示，则此段电阻丝的电阻为________Ω.
解析：(1)测量中不妥的有：①、③，理由是：①用欧姆挡不能直接测量带电源电路的电阻；③用电流挡直接测量可能会造成电源短路．
(2)多用电表用欧姆挡测量时，假如指针偏转角度太大，说明所测电阻的阻值小，应当选用小量程进行测量；图中所示读数为12 Ω.
答案：(1)①、③ ①用欧姆挡不能直接测量带电源电路的电阻；③用电流挡直接测量可能会造成电源短路
(2)×1 12
7．(1)用多用电表测直流电流时，应把选择开关旋至________挡，并把多用电表________到被测电路中．若测电压时，应把选择开关旋至________挡，并把多用电表与被测电路________联．测直流电压和电流时，都必需把红表笔接在________处，即电流从________表笔流进．
(2)如图所示的Ⅰ、Ⅱ、Ⅲ三条线分别表示多用电表指针的指示位置．
①将多用电表选择开关置于“×1”挡，Ⅰ的示数为________ Ω，Ⅱ的示数为________ Ω.
②将选择开关置于直流“50 V”挡，Ⅰ的示数为________ V，Ⅱ的示数为_______ V，Ⅲ的示数为_______ V.
③选择开关置于直流“250 V”挡时，Ⅰ的示数为________ V，Ⅱ的示数为________ V.
解析：(1)多用电表测直流电流时，选择开关应置于电流挡，且把电表串联接入被测电路中．测电压时，把选择开关置于电压挡，且并联在被测电路的两端．因红表笔与表头正接线柱相连，黑表笔与表头负接线柱相连，因此测直流电压和直流电流时，都必需把红表笔接在高电势处，即电流从红表笔进入．(2)多用电表测电流或电压时，只要依据旋钮所指示的量程看表盘相对应的刻度线，依据读数规章直接读出指针指示的读数即可，而欧姆表的刻度指示数乘以旋钮指示的倍率，才是电阻的测量值．
答案：(1)电流 串联 电压 并 电势高 红
(2)①28 36 ②18.0 14.6 8.2 ③90 73
8．(2011·高考安徽理综)(1)某同学使用多用电表粗略测量肯定值电阻的阻值，先把选择开关旋到“×1 k”挡位，测量时指针偏转如图所示．请你简述接下来的测量操作过程：
①________________________________________________________________________；
②________________________________________________________________________；
③________________________________________________________________________；
④测量结束后，将选择开关旋到“OFF”挡．
(2)接下来接受“伏安法”较精确 地测量该电阻的阻值，所用试验器材如图所示．其中电压表内阻约为5 kΩ，电流表内阻约为5 Ω.图中部分电路已经连接好，请完成试验电路的连接．
(3)图中是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程．当转换开关S旋到位置3时，可用来测量________；当S旋到位置________时，可用来测量电流，其中S旋到位置________时量程较大．
答案：(1)①断开待测电阻，将选择开关旋到“×100”挡；②将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”；③再接入待测电阻，将指针示数×100，即为待测电阻阻值．
(2)如图所示
(3)电阻 1、2 1
