软件产品开发需求模型(DFD和DD)
　数据字典是关于数据的信息的集合，对数据流程图中的各个元素做完整的定义与说明，是数据流程图的补充工具。数据流图和数据字典共同构成系统的逻辑模型。
　　数据字典由下列六类元素的定义组成：
　　（1）数据流
　　（2）数据项：是“不可再分”的数据单位，是数据的最小组成单位。
（3）数据结构
（4）数据存储：数据存储是数据结构停留或保存的场所。
（5）处理逻辑
（6）外部实体
在第一层和第二层数据流图的定义之后，我们都已经详细定义了数据字典的各元素。
对于各数据项的详细符号描述，见实验二的《软件概要设计说明》中的“软件数据结构设计”。

一、 数据流图：

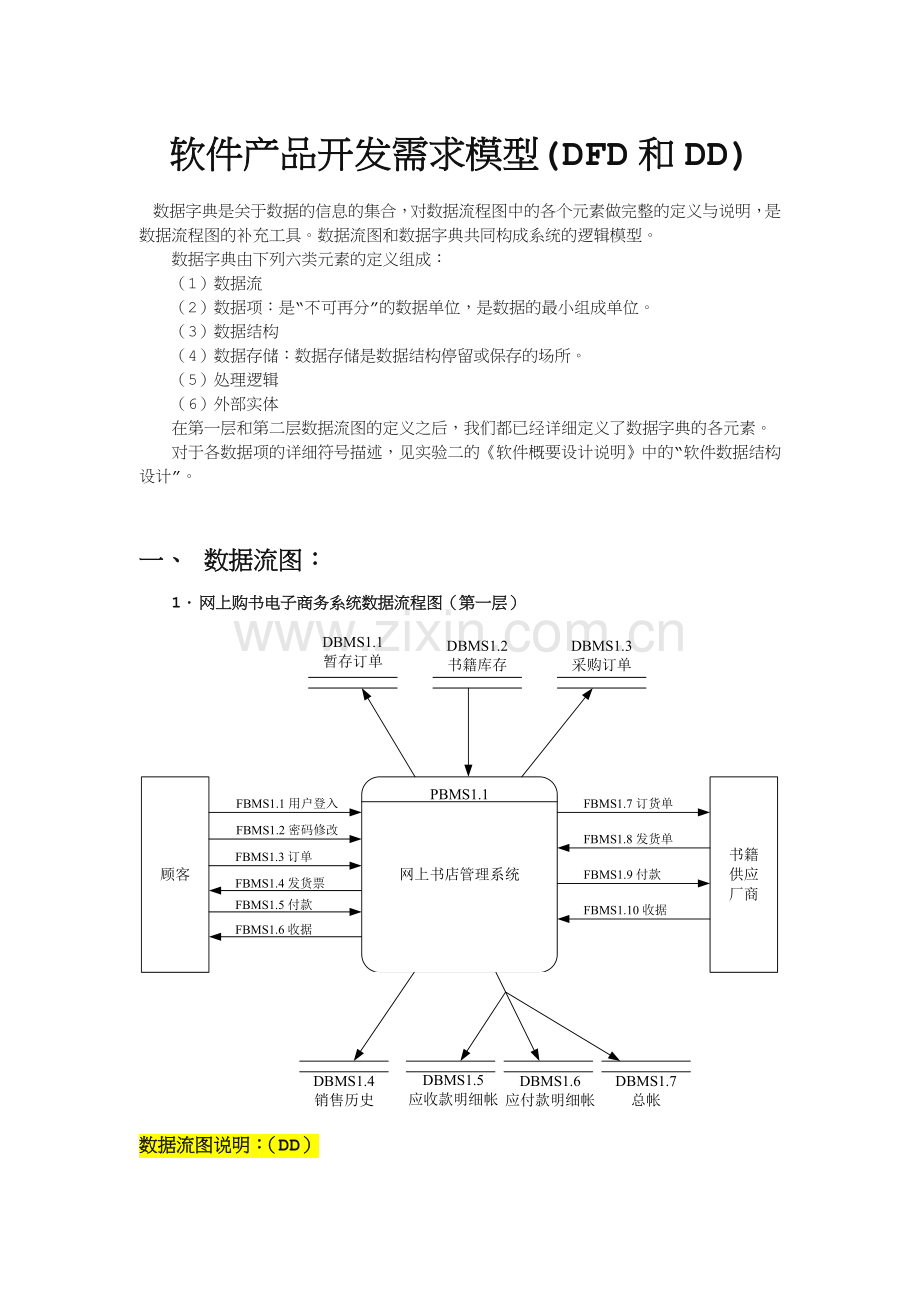

1． 网上购书电子商务系统数据流程图（第一层）

数据流图说明：（DD）
1．1 E：外部项
编号
名称
有关数据流
属性描述
EBMS1.1
顾客
FBMS1.1
FBMS1.2
FBMS1.3
FBMS1.4
FBMS1.5
FBMS1.6
用户注册、登陆、提交订单、付款；
送货给顾客、给顾客收据等
EBMS1.2
书籍供应厂商
FBMS1.7
FBMS1.8
FBMS1.9
FBMS1.10
向厂商购书、付款；
厂商发货、给收据等

1．2 P：处理逻辑
编号
名称
功能描述
处理频度
PMRS1.1
网上售书管理系统(BMS)
用asp网站管理整个网上书店
每笔交易或批量处理

1．3 F：数据流
共有FBMS1.1～FBMS1.10这10个数据流，分别描述如下：
（1）数据流名称：FBMS1.1
数据流说明：用户登入
数据项
数据类型
长度
备注
Username
字符型
10
用户名
Password
字符型
15
密码
（2）数据流名称：FBMS1.2
数据流说明：密码修改
数据项
数据类型
长度
备注
Username
字符型
10
用户名
Password_old
字符型
15
旧密码
Password_new
字符型
15
新密码
Password_new2
字符型
15
新密码确认

（3）数据流名称：FBMS1.3
数据流说明：顾客的订单
数据项
数据类型
长度
备注
ID_Order
数字型
整形
顾客的订单编号
Username
字符型
10
用户名
ID_Book
数字型
整形
书号
Count_Order
数字型
整型
订书数量
Date_order
日期/时间

顾客订书日期

（4）数据流名称：FBMS1.4
数据流说明：送货人给顾客的发货票
数据项
数据类型
长度
备注
Username
字符型
10
用户名
ID_Book
数字型
整形
书号
Count
数字型
整型
数量
Price
货币

出版价格
Cost
货币

出售价
TotalCost
货币

总价格
Date_send
日期/时间

向顾客发货日期

（5）数据流名称：FBMS1.5
数据流说明：付款（顾客付款给送货人）
数据项
数据类型
长度
备注
Username
字符型
10
用户名
TotalCost
货币

总金额
Date_pay
日期/时间

顾客付款日期

（6）数据流名称：FBMS1.6
数据流说明：送货人给顾客的收据（发货票）
数据项
数据类型
长度
备注
ID_Receipt
数字型
整形
收据编号
Username
字符型
10
用户名
Bookname
字符型
100
书名
ID_Book
数字型
整形
书号
Count_Total
数字型
整型
库存数量
Price
货币

出版价格
Cost
货币

出售价
TotalCost
货币

总价格
Date_receive
日期/时间

从顾客方收款日期

（7）数据流名称：FBMS1.7
数据流说明：发给书籍供应厂商的订货单
数据项
数据类型
长度
备注
ID_OrderToFact
数字型
整形
给厂商的订单编号
Bookname
字符型
100
应收款金额
Author
字符型
100
图书作者
Publisher
字符型
100
出版社
FactoryName
字符型
20
厂商名称
Count_Order
数字型
整型
订货数量

（8）数据流名称：FBMS1.8
数据流说明：书籍供应厂商的发货单
数据项
数据类型
长度
备注
ID_Book
数字型
整形
书号
Count_Order
数字型
整型
发货数量
Date_FaSend
日期/时间

厂商发货日期

（9）数据流名称：FBMS1.9
数据流说明：付款（给书籍供应厂商）
数据项
数据类型
长度
备注
Money_toFa
货币

总金额
Date_payToFa
日期/时间

向厂商付款日期

（10）数据流名称：FBMS1.10
数据流说明：书籍供应厂商的收据
数据项
数据类型
长度
备注
Money_toFa
货币

总金额
Date_FaGetMoney
日期/时间

厂商收款日期

1．4 D：数据存储
编号
名称
数据内容
存储方式
存储时间
存储位置
DBMS1.1.
暂存订单
用户名,书号, 数量, 顾客订书日期
文件
每笔
数据库
DBMS1.2
商品库存
书号,书名,作者,出版社,库存数量,单价等
文件
每笔
数据库
DBMS1.3
采购订单
书号,书名,作者,数量等
文件
每笔
数据库
DBMS1.4
销售历史
书号,销售数量,推荐程度等
文件
每笔
数据库
DBMS1.5
应收款明细帐
记录销售收入
文件
每笔
数据库
DBMS1.6
应付款明细帐
记录采购支出
文件
每笔
数据库
DBMS1.7
总帐
记录总帐目
文件
每笔
数据库
描述如下：
（1）数据存储代号：DBMS1.1
数据存储名称：暂存订单
数据项
数据类型
长度
备注
Username
字符型
10
用户名
ID_Book
数字型
整形
书号
OrderCount
数字型
整型
订书数量
Date_order
日期/时间

顾客订书日期

（2）数据存储代号：DBMS1.2
数据存储名称：商品库存
数据项
数据类型
长度
备注
ID_Book
字符型
20
书号
Classify
数字型
整形
分类(0-computer,1-Novel,2-English,
3-Ecnomics,4-Cartoon)
BookName
字符型
100
书名
Author
字符型
100
图书作者
Publisher
字符型
100
出版商
Date_Publish
日期/时间

出版日期
PicturePath
字符型
200
图片路径
Count_Page
数字型
整形
页数
Version
字符型
20
版本
Comment
备注

内容简介
Count_Total
数字
整型
库存数量
Count_Buy
数字
整型
已购买数量
Count_Browse
数字
整形
浏览次数
RecomLevel
数字
整型
推荐程度：0~5星级
Cost
货币

价格
Price
货币

出版价格
Date_Add
日期/时间

上架日期

（3）数据存储代号：DBMS1.3
数据存储名称：向厂商采购订单
数据项
数据类型
长度
备注
BookName
字符型
100
书名
Author
字符型
100
图书作者
Publisher
字符型
100
出版社
Count_Order
数字
整型
数量

（4）数据存储代号：DBMS1.4
数据存储名称：销售历史
数据项
数据类型
长度
备注
ID_Book
数字型
整形
书号
Count_Buy
数字型
整型
销售数量
RecomLevel
数字
整型
推荐程度：
0：强烈推荐
1：一般推荐
2：普通

（5）数据存储代号：DBMS1.5
数据存储名称：帐目

数据项
数据类型
长度
备注
Finance_received
货币

销售收入
Finance_payed
货币

采购支出
Finance_total
货币

总收入

THANKS !!!
