一级建造师机电练习题.doc

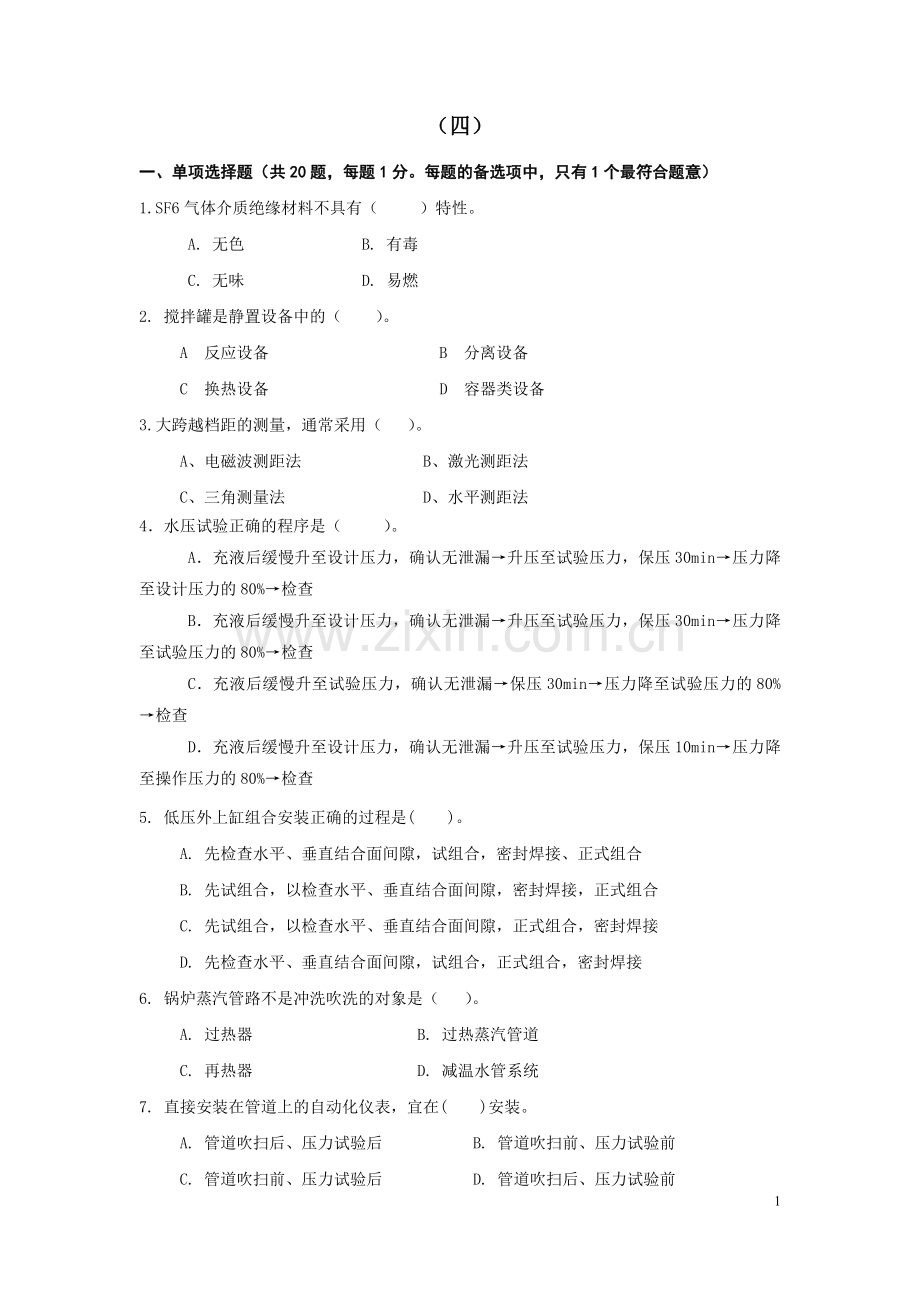

（四）一、单项选择题（共20题，每题1分。每题的备选项中，只有1个最符合题意）1.SF6气体介质绝缘材料不具有（ ）特性。A. 无色B. 有毒C. 无味D. 易燃2. 搅拌罐是静置设备中的（ ）。A 反应设备 B 分离设备 C 换热设备 D 容器类设备3.大跨越档距的测量，通常采用（ ）。A、电磁波测距法 B、激光测距法 C、三角测量法 D、水平测距法4水压试验正确的程序是（ ）。A充液后缓慢升至设计压力，确认无泄漏升压至试验压力，保压30min压力降至设计压力的80%检查B充液后缓慢升至设计压力，确认无泄漏升压至试验压力，保压30min压力降至试验压力的80%检查C充液后缓慢升至试验压力，确认无泄漏保压30min压力降至试验压力的80%检查D充液后缓慢升至设计压力，确认无泄漏升压至试验压力，保压10min压力降至操作压力的80%检查 5. 低压外上缸组合安装正确的过程是()。A. 先检查水平、垂直结合面间隙，试组合，密封焊接、正式组合B. 先试组合，以检查水平、垂直结合面间隙，密封焊接，正式组合C. 先试组合，以检查水平、垂直结合面间隙，正式组合，密封焊接D. 先检查水平、垂直结合面间隙，试组合，正式组合，密封焊接6. 锅炉蒸汽管路不是冲洗吹洗的对象是（ ）。A. 过热器B. 过热蒸汽管道C. 再热器 D. 减温水管系统7. 直接安装在管道上的自动化仪表，宜在()安装。A. 管道吹扫后、压力试验后B. 管道吹扫前、压力试验前C. 管道吹扫前、压力试验后D. 管道吹扫后、压力试验前8.对于埋地设备及管道防腐蚀结构的施工质量检查项目不包括（ ）。A 粘结力 B 附着力 C 变形 D 电火花检漏9.对有振动部位的绝热层，不得采用（ ）施工。A 捆扎法 B 粘贴法 C 浇注法 D 填充法10工业炉窑砌筑工程工序交接证明书中，应提供炉内托砖板和锚固件的位置、尺寸及其（ ）。A.材质证明 B.数量 C.施工方案 D.焊接质量检查合格证明11. 高层建筑的给水系统和热水系统必须进行合理的竖向分区并加设( )。A. 减压设备B. 补水装置C. 补偿装置D. 阀门12建筑防雷引下线利用建筑外立面混凝土柱内的主钢筋作防雷引下线时，应在离地0.5m处做（ ）。A.接地断接点 B.防雷测试点C.接地测试点 D.接地连通点13.无机房电梯安装施工程序中，安装导轨、曳引装置和限位装置的紧后工序是（ ）。A. 对层门的预留孔洞设置防护栏杆B.安装无机房控制柜、松闸装置、检修安全销C.安装轿厢及对重、厅门D.安装井道机械设备、电气装置14. 适用于在幼儿园、医院、养老院等场所，保护幼儿或行动不便的老弱病残者人身安全的灭火系统是（ ）。A. 自动喷水灭火系统B. 气体灭火系统C. 干粉灭火系统D. 泡沫灭火系统15. 下列列入国家强制检定目录的工作计量器具是( )。A. 一级平晶B. 接地电阻测试仪C. 万用表D. 压力表16. 根据架空电力线路保护区内取土规定，在()的外缘线起算画出半径距离，在规定的半径内不得取土。A. 杆塔及其拉线 B. 杆塔 C. 拉线 D. 塔基17不合格的检验项目应通过对（ ）的过程控制，及时发现和返工处理达到合格要求。A.分部工程质量 B.子分部工程质量 C.分项工程质量 D.工序质量 18对于规模较大的单位工程可将其中能形成（A）的部分定为一个子单位工程。A.独立使用功能 B.独立施工建造C.独立检验评定 D.独立竣工验收19根据注册建造师执业管理办法（试行），下列工程中，不属于机电工程专业建造师执业的工程是（ ）。A建材工程B环保工程C净化工程D港口设备安装工程20机电工程签章文件中的合同管理文件不包括（ ）。A工程变更费用报告B工程分包合同C材料采购总计划表D合同变更二、多项选择题（共10题，每题2分。每题的备选项中，有2个或2个以上符合题意，至少有一个错项。错选，本题不得分；少选，所选的每个选项得0.5分）21在吊装作业中，平衡梁的作用有（ ）。A保持被吊设备的平衡 B避免吊索损坏设备C合理分配各吊点的荷载 D平衡各吊点的荷载E减少起重机承受的载荷22. 钨极氩弧焊的特性有（ ）。A. 氩气有效地保护金属熔池不被氧化 B. 内外无熔渣C. 电弧热集中，热影响区小 D. 明弧焊，观察方便E. 飞溅较大23地脚螺栓孔的验收，主要是检查验收地脚孔的（ ）等。A、混凝土强度 B、中心位置 C、标高 D、深度 E、孔壁铅垂度2410kV手车式高压柜的试验要求有（ ）。A、耐压试验 B、动作试验C、漏电试验 D、联锁试验E、短路试验25. 管道气压试验可以根据输送介质的要求，以选用（ ）气体为宜。A. 空气 B. 氮气 C. 氧气 D. 天然气 E. CO气26.风管安装要求包括：固定室外立管的拉索，严禁与避雷针和避雷网相连，（ ）。A. 输送含有易燃易爆气体的风管系统应有良好的接地措施B. 输送含有易燃易爆气体的风管系统通过生活区房间时，不应设置接口C. 输送温度高于70的空气时，风管连接的密封材料可采用橡胶板D. 输送产生凝结水或含蒸汽的风管，其底部不应设置拼接缝E. 输送产生凝结水或含蒸汽的风管最低处设排液装置27下列设备中，属于安全防范系统的入侵报警探测器有( )。 A. 红外线探测器 B. 感烟探测器 C. 微波探测器 D. 超声波探测器 E. 感温探测器28. 绿色施工的要点包括（ ）。A. 绿色施工管理 B. 环境保护 C. 节材与材料资源利用 D. 节地与施工用地保护. E. 文明施工29风险管理组在风险管理策划中主要负责的工作有（ ）。A识别 B. 事故上报 C. 安全检查 D. 制定应急救援 E.制订安全计划30从事压力容器安装的单位，至少取得包括（ ）许可资格中的一种，方能允许从事压力容器安装（压力容器整体就位和整体移位安装）工作。A特种设备安装改造维修许可证1级 BGC1级压力管道安装CGB1级压力管道安装 DGA1级压力管道安装E. 2级锅炉安装三、案例分析题（共5题，（一）、（二）、（三）每题20分，（四）、（五）题各30分）（一）背景资料A机电安装公司承包了30000m室外压力管道的安装工程，工期很紧，而且施工期间阴雨较多。项目部为了保证工程质量，把室外压力管道安装分为原材料检验、管架制作安装、管道预制、管道安装、管道焊接、管道试验、管道保温、管道吹扫等工序，按照对整体质量影响的重要程度进行预控和检查。在施工过程中，实行了“三检制”，同时加强了专职检查，并利用排列图法对出现的焊接气孔问题进行了分析，及时采取了改进措施，顺利地完成了任务。专职检查员在第一阶段检查焊口质量时，一共检查出40处气孔超标，分析了原因，列表如下：序号项目频数频率累计频率1焊工操作原因1845%45%2焊条未烘干1230%75%3焊接环境影响615%90%4焊接位置25%95%5焊接设备12.5%97.2%6其他原因12.5%100%合计40问题1.在压力管道安装工程中，哪些工序为关键工序(或A类质量控制点)？2.根据背景和列表，画出针对产生焊接气孔缺陷原因分析的排列图。3.分析焊接中产生气孔的主要原因。4.项目部针对出现的焊接气孔质量问题，应采取哪些改进措施？（二）背景资料某化工厂扩建，厂方（业主）将维修间新建工程PC项目的建设授标A单位。A单位将车间内的20吨桥式起重机安装工作承包给无资质的作业队B。作业队B与A单位签订合同，只约定了质量要求和承包价款。C单位为B队提供担保。在建设期间，互检中发现有3台车床的垫铁超出规范，具体如下：1号车床16组垫铁中有7组达到每组6块垫铁；2号车床12组垫铁中有2组只有一块平垫；3号车床12组垫铁中有1组斜铁翘曲。在返工后，达到了规范的要求。在桥式起重机做大车负重行走试验时，桥式起重机限位开关失灵，配重突然滑落，砸坏了一台已完成试验的铣床，造成18万元的经济损失。项目部启动质量事故程序，调查结果是由于行程开关接线质量不符合要求，造成行程开关不动作而造成这起事故。后重新订购了铣床，并重新安装完毕。该事故造成项目延后70天。业主根据与A单位签订的合同，处罚了A单位7万元。A单位向B作业队提出25万元的索赔。B作业队以无力支付为由拒绝。 问题1.A单位与B作业队间的合同是否有效？2.用列表法标明垫铁的质量问题。并分别划分A类、B类、C类质量问题。3.写出质量事故的应急预案程序。4.A单位提请的25万元索赔是否合理？B作业队拒绝赔付后，C单位应承担什么责任？（三）背景资料某城市地铁工程进行机电安装工程招标，将地铁1号线机电安装划分为3个施工标段。某机电安装工程公司中标了其中第二个标段，工程范围包括5个车站和4个运行区间的全部机电安装工作。工程内容包括：设备及管理用房土建装修施工；环控系统、动力及照明系统、给排水系统、消防及报警系统安装等。工程质量目标定为国家级优质工程。设备由业主统一采购，材料由业主指定厂家，施工单位负责采购。中标后，机电安装公司成立了项目经理部，并按照争创国优的质量目标进行了质量控制的策划，并针对易发的质量问题制定了预控方案。事件1：根据合同工期要求及劳动力总体安排的考虑，公司将通风空调制作工程分别分包给甲、乙、丙三个施工队进行，材料由公司集中采购。事件2：第一批镀锌风管制作完成后，公司技术质量部门进行了验收，发现存在翻边不一致，平整度超差，以及法兰螺栓间距过大等质量问题，其中甲施工队检查30根风管，翻边宽度不一致问题出现12点，法兰螺栓孔间距超差8点，四角咬口开裂5点；乙施工队检查25根风管，翻边宽度不一致问题10点，法兰螺栓孔间距问题4点，镀锌板表面划伤6点；丙施工队检查32根风管，翻边不一致3点，法兰间距问题6点，表面划伤8点。事件3：在进行设备单机无负荷试运转时，发现一台大型排风机制造质量不合格。问题1简述对电缆施工准备阶段的质量控制策划的内容。2绘出针对事件2的质量问题的统计表。3在事件1中，对分包单位的选择应如何进行？4事件3中的风机制造质量不合格，应由谁来承担主要责任？（四）背景资料某钢厂将一条年产100万t宽厚板轧制生产线的建设项目，通过招标方式，确定该项目中的板坯加热炉车间和热轧制车间交由冶金施工总承包一级资质的企业实施总承包，具体负责土建施工，厂房钢结构制作、安装、车间内300t桥式起重机的安装，设备安装与调试，三电工程的施工，各能源介质管道施工等，建设工期为16个月。在施工过程中，其一，临时生活设施与电力设施相互妨碍，最终根据电力法中处理此类事件的基本原则得到妥善处理；其二，因为工期太紧，总承包单位人力资源的调配出现短缺，为不影响该工程的建设进度，征得监理工程师同意后，其将该工程中的部分土建工程和车间内桥式起重机的安装实施了分包，对于车间内桥式起重机的安装，总承包单位技术负责人向该单位技术负责人进行了技术交底；其三，为了使内部协调管理取得实效，施工总承包方项目部建立了完善的规章制度，明确了有关参与方、部门、人员的责任和义务，使协调管理有章可循，各类人员、各级组织的责任明确。但是在制度具体落实过程中，也发生了不尽人意的地方，例如距离该工程几百米的地方有一个小村庄，工程的施工给这里的居民生活带来了较大的影响，特别是施工中所产生的噪声。当地居民在找到施工总承包方具体负责人反映情况未果的情况下，集体向当地有关部门进行了投诉。问题1.为了使内部协调管理取得实效，施工总承包方还可以采取哪些措施？2.施工总承包与当地村民进行协调要点有哪些？3.总承包单位在策划实施该项目时应考虑哪些内、外环节的沟通联系？4.总承包单位在实施分包中存在何种错误？对各分包单位应有哪些要求？5.电力法中处理临时生活设施与电力设施相互妨碍的基本原则及其内容是什么？（五）背景资料某发电厂安装工程，工程内容有锅炉、汽轮机、发电机、输煤机、水处理和辅机等设备。工程由A施工单位总承包。签订工程承包合同后，A施工单位在未收到设计图纸的情况下，即进行了施工组织设计的编制，由于没有设计图纸，施工单位提出用投标阶段的施工组织设计大纲在格式和内容简单修改后作为施工组织总设计，业主予以认可。在施工过程中，业主考虑到后期扩建工程对冷却水处理系统共用的需要，修改了水处理系统的设计，由于业主对施工单位前期工程进度和施工质量很满意，将修改后的水处理工程仍交由该施工单位进行施工，并要求施工单位重编制施工组织设计，该施工单位认为事前已经编制了施工组织设计，所以不需要再编制施工组织设计。后来在业主的要求下，该施工单位在原施工组织设计的基础上，对改动部分进行了重新设计，编制了新增工程的施工组织设计，报由项目总工程师审批后下发执行。锅炉主吊为塔吊，汽机间的设备用桥式起重机吊装，焊接要进行工艺评定，并编制了相应的施工方案和进行了交底。根据施工现场的危险源分析，制定了相应的安全措施，建立健全了安全管理体系。二、问题1.施工单位在未收到施工图纸的情况下编制施工组织设计是否正确?为什么?2.施工单位对修改后的原施工组织设计履行的报批程序是否正确？为什么？正确的是什么？3.对设计修改的水处理系统工程，业主要求施工单位重新编制施工组织设计做法是否正确？为什么？4.结合本案例施工现场，分析有哪些危险源因素？5.发电机设备安装程序是什么？参考答案一、单项选择题【答案】1B2D3A4B5C6D7D8C9D10D11A12C13B14A15B16A17D18A19D20A二、多项选择题【答案】21ABCD22ABCD23BDE24ABD25AB26ABDE27ACD28ABCD29ABCD30ABE三、案例分析题【答案与解析】（一）1.材料检验、管道焊接和管道试验为关键工序。2. 焊接气孔超标原因分析排列图(见下图)3.管道焊缝气孔超标的主要原因是：焊工操作原因、焊条未烘干和焊接环境影响。前两项加起来已经达到75%，为A类，是影响气孔质量的主要因素；而第三项占了15%，虽为B类因素，但影响也不可忽视。4.针对焊工操作问题，项目部要进行培训，使焊工掌握相应的焊接技术，把经过培训还不能掌握相应技术的人员淘汰掉；针对焊条未烘干问题，要加强焊条烘干管理，建立相应的制度和管理措施，使没有经过烘干的焊条到不了焊工手中；针对环境问题，主要是潮湿，应采取防潮、防雨措施，同时要将焊口处烘干再焊，并将焊条储存在保温桶里，不使焊条受潮；针对其他几个问题，也要采取相应措施给予改进。（二）1.A单位将行吊安装任务发包给不具有资质的B作业队进行施工建设，他们之间签订的建设工程施工合同无效。2.垫铁超标原因列表如下：序号1号机组2号机组3号机组占不合格的比例备注垫铁超厚7处0070%垫铁超薄02处20%垫铁翘曲001处10% 垫铁超厚的主要原因是：坐浆厚度控制失误，造成1号车床7组需增加垫铁的数量来调整，致使垫铁数量超标。占超标总数的70%，属于A类。2号车床垫铁不够，主要原因是基础上表面标高过高，造成无法放置斜铁组。本原因是工序间交接时检验不到位，其占超标总量的20%，属于B类。3号车床的斜铁翘曲是因为材料检验失误造成的，占总数的10%，属C类问题。3.质量事故应急预案程序：事故现场处理、事故报告、组织事故调查、事故原因分析、制定事故处理方案、事故处理、事故处理的鉴定验收。4.B作业队承担由其工作失误造成的直接经济损失18万元是合理的。由于A单位与B作业队的合同未注明工期延误的处罚细则，在加上A单位明知B作业队无资质仍将工作交与B作业队，有一定过错，故7万元的罚款应协商分担。一旦达成协议，C单位有连带责任。（三）1电缆敷设施工准备阶段质量控制策划的内容：审核施工图纸，审核材料计划，组织技术交底。建立三维模型，进行碰撞检测。控制电缆桥架的位置、标高和走向。确定电缆进货检验方法和要求，确定电缆的敷设方法及防护措施。2针对事件2的质量问题统计表： 统计表 代号检查项目不合格点数频率%累计频率%1翻边宽度不一致2540.3240.322法兰螺栓孔间距超差1829.0369.353表面划伤1422.5891.944咬口开裂88.06100合计621003对施工分包单位的选择应：首先与业主沟通，征得业主同意后再分包；应考察分包单位的资质、业绩和施工能力；收集分包单位相关证明材料，进行评价；组织分包合同评审；签订分包合同。4风机的质量不合格应由业主负责。因为设备是业主采购的，虽然安装单位在设备安装前进行了检验，但不能免除业主的责任，当然业主可以向设备制造商提出索赔。（四）1还可以采用的措施有：教育措施：使项目部全体员工明白工作中的管理协调是从全局利益出发，可能对局部利益或小部分人利益发生损害，也要服从协调管理的指示；经济措施：对协调管理中受益者要按规定收取费用，给予受损者适当补偿。2.当施工活动扰邻或影响周界居民生活时，施工单位要提早通报取得谅解，并尽可能采取措施降低影响程度。协调的方法是去当地村委会访问并征求意见，协商解决有关问题。3.涉及的内部联系环节有：总承包单位和分包单位之间、土建单位与安装单位之间、安装工程各专业之间。涉及的外部联系环节有：总承包单位和业主、设计单位、设备制造厂、监理公司、质量和技术监督部门、市政部门、供电部门等之间。4.总承包单位在实施分包中仅仅征得监理工程师同意是错误的，应将工程项目分包内容、分包单位的情况通知业主，并征得业主同意。对各分包单位的要求是：土建分包商不但要有房屋建筑资质，而且还应有大型设备基础的施工经验；桥式起重机分包商应具备桥式起重机（起重机械）制造、维修A级资质。5.电力法中，电力设施与其他设施互相妨碍处理的基本原则包括：避免或减少损失的原则；协商原则；在先原则；依法一次性补偿原则。 (五) 1已批准的施工图纸是施工组织设计的重要编制依据之一，施工单位应在收到施工图纸后，编制施工组织总设计。施工单位在未收到施工图纸的情况下编制施工组织设计是不正确的。2在施工中一旦对原施工组织设计进行了修改，需要履行原审批手续后才能实施，而不能在项目总工程师批准后即行实施。施工单位对修改后的原施工组织设计履行的报批程序是不正确的。正确的做法是：施工单位完成内部编制、审核、审批程序后，报总承包单位审核、审批，然后由总承包单位项目经理或其授权人签章后向监理报批，还须报建设单位审批。当工程没有施工总承包单位时，施工单位完成内部编制、审核、审批程序后，由施工单位项目经理或其授权人签章后向监理报批。3原工程设计出现了重大修改，造成项目工期有重大调整，施工资源配置也有重大调整，原施工组织设计无法实施，必须要进行修改和补充。可以重新编制施工组织设计也可以在原施工组织设计的基础上修改、补充。业主的做法是正确的。4根据施工任务内容，分析本案例施工现场的危险源有：（1）锅炉吊装、汽机间的设备用桥式起重机吊装作业危险；（2）锅炉高空焊接作业，桥式起重机的轨道安装于高处，存在高空坠落危险；（3）施工现场有多个临时用电点，有焊接作业，存在工人触电的危险和引起火灾的危险；（4）现场需要进行机械加工制作，存在机械伤害危险；（5）大型设备基础开挖，存在深基坑人员跌落危险；（6）多工种交叉作业，存在物体打击危险；（7）存在管道和容器探伤、冲洗和压力试验危险；（8）单机、联动试车存在试运行风险。5.发动机设备安装的程序是：定子就位定子及转子水压试验发电机穿转子氢冷器安装端盖、轴承、密封瓦调整安装励磁机安装对轮复找中心并连接整体气密性试验等。11
