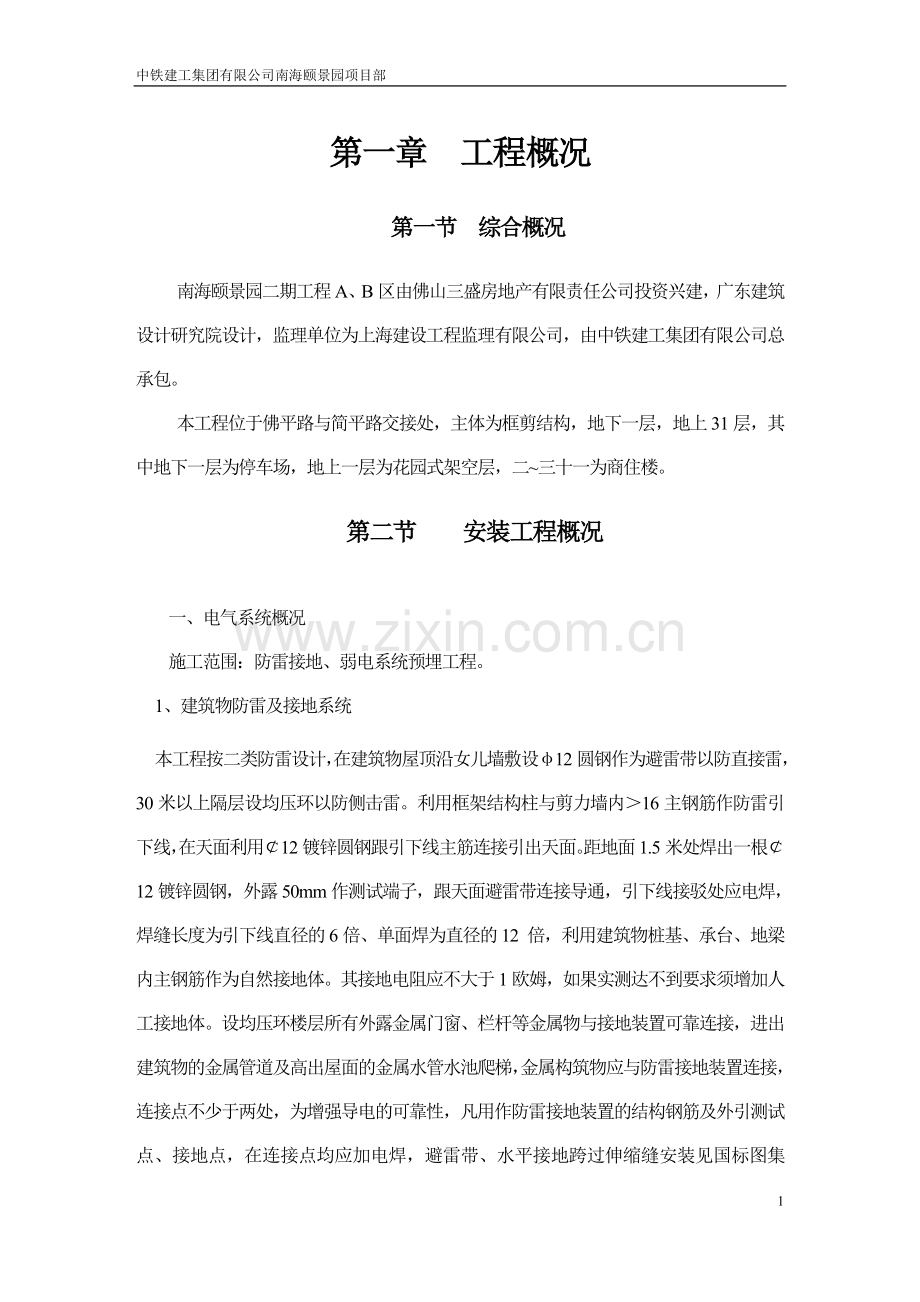

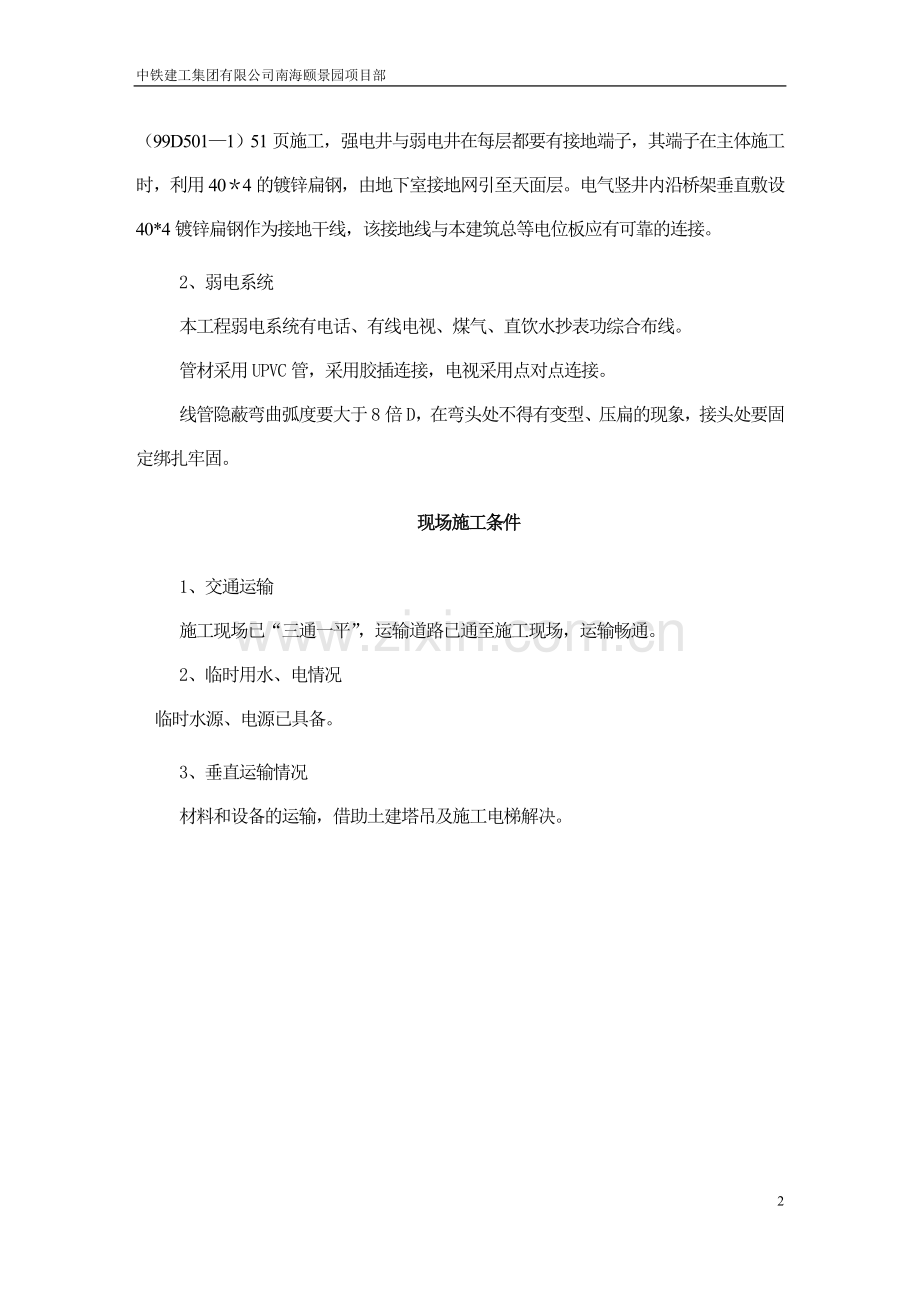

中铁建工集团有限公司南海颐景园项目部第一章 工程概况第一节 综合概况南海颐景园二期工程A、B区由佛山三盛房地产有限责任公司投资兴建，广东建筑设计研究院设计，监理单位为上海建设工程监理有限公司，由中铁建工集团有限公司总承包。本工程位于佛平路与简平路交接处，主体为框剪结构，地下一层，地上31层，其中地下一层为停车场，地上一层为花园式架空层，二三十一为商住楼。第二节 安装工程概况一、电气系统概况施工范围：防雷接地、弱电系统预埋工程。1、建筑物防雷及接地系统本工程按二类防雷设计，在建筑物屋顶沿女儿墙敷设12圆钢作为避雷带以防直接雷，30米以上隔层设均压环以防侧击雷。利用框架结构柱与剪力墙内16主钢筋作防雷引下线，在天面利用12镀锌圆钢跟引下线主筋连接引出天面。距地面1.5米处焊出一根12镀锌圆钢，外露50mm作测试端子，跟天面避雷带连接导通，引下线接驳处应电焊，焊缝长度为引下线直径的6倍、单面焊为直径的12 倍，利用建筑物桩基、承台、地梁内主钢筋作为自然接地体。其接地电阻应不大于1欧姆，如果实测达不到要求须增加人工接地体。设均压环楼层所有外露金属门窗、栏杆等金属物与接地装置可靠连接，进出建筑物的金属管道及高出屋面的金属水管水池爬梯，金属构筑物应与防雷接地装置连接，连接点不少于两处，为增强导电的可靠性，凡用作防雷接地装置的结构钢筋及外引测试点、接地点，在连接点均应加电焊，避雷带、水平接地跨过伸缩缝安装见国标图集（99D5011）51页施工，强电井与弱电井在每层都要有接地端子，其端子在主体施工时，利用404的镀锌扁钢，由地下室接地网引至天面层。电气竖井内沿桥架垂直敷设40*4镀锌扁钢作为接地干线，该接地线与本建筑总等电位板应有可靠的连接。2、弱电系统本工程弱电系统有电话、有线电视、煤气、直饮水抄表功综合布线。管材采用UPVC管，采用胶插连接，电视采用点对点连接。线管隐蔽弯曲弧度要大于8倍D，在弯头处不得有变型、压扁的现象，接头处要固定绑扎牢固。 现场施工条件1、交通运输施工现场已“三通一平”，运输道路已通至施工现场，运输畅通。2、临时用水、电情况临时水源、电源已具备。3、垂直运输情况材料和设备的运输，借助土建塔吊及施工电梯解决。13第二章 分部分项施工方法根据施工规范和施工图纸要求，综合考虑施工现场的条件和工程特点，结合我单位的施工经验、技术力量和机械设备的优势，本工程我们拟采取“紧密配合，全面展开，突出重点，纵横穿插”的立体施工方案。本工程电气系统依据的规范、标准民用建筑电气设计规范 JGJ/T 16-92建筑物防雷设计规范 GB50057-94电气装置安装工程接地装置施工及验收规范GB50169-92建筑电气安装工程质量检验评定标准GBJ303-88一 弱电配管配线1、施工前，在熟悉了解土建结构的情况下，掌握电气等专业图纸，特别是标高，平面隔墙尺寸，门窗位置，吊顶高度等，把这些有关尺寸资料画到电气有关施工图上，以便掌握电器设备、线路走向，各器件的实际位置尺寸等，这样才能密切配合土建搞好主体工程预埋线管、箱盒。2、工艺流程PVC管：划线定位箱合固定管路敷设穿带线扫管选择导线管内穿线线路检查绝缘测试3、在土建浇灌混凝土时，应派人监护配合，以免管路移位及碰坏。土建脱模后，应及时进行检查，发现问题及时处理。4、PVC管的连接，采用束节连接，接口处使用PVC胶水连接牢固，敷设管路时，应尽量减少弯曲，当线路直线长度超过15米时，或直角弯有三个且长度超过8米时，均应在中途装设接线盒，管弯曲处不应有凹穴和裂缝，弯扁度不应大于管外径10，暗敷时，管弯曲半径不小于其管外径的6倍，埋设于地下或混凝土楼板内时，不应小于管外径的10倍。管进入箱盒不允许内进外出，应与箱盒里口平齐，一管一孔，不允许开长孔。5、管内扫管穿线，其目的是检查管路是否畅通、正确，清扫管内积水和杂物，用空压机吹扫后，用棉布条两端牢固的捆扎在带线上来回拖拉。清扫后，需放适量滑石粉，以便线路滑行。6、选择导线，应根据设计图纸要求选择导线。二、 防雷与接地1、本工程接地装置接地电阻要求1欧姆，若达不到设计要求，增加人工接地体。2、在防雷 地工程中，金 属接驳处均应电焊，焊接长度：园钢为其直径的6倍，扁钢为其宽度的2倍，十字交叉焊接应加以辅助角角件以满足焊缝长度的长度要求，焊接后所有焊缝应涂防锈油处理。3、进出建筑物的金属管道及高出屋面的金属水管、水池梯，金属构筑物均应与防雷接地装置连接，连接点不少于两处。4、为增强导电的可靠性，凡用作防雷接地装置的结构钢筋及外测试点、接地点，在连接点均应加电焊具体做法见施工图详图。5、所有电气设备外壳上接地线采用螺丝连接时，应将螺丝卸下，将其接触面铲磨锈漆及油漆，将接地线端部搪焊锡，并涂中性油（凡士林），然后加弹簧垫片，拧紧螺母，保持接地可靠，所有接地线都需单独敷设接地具，不能串接。6、测试要求：利用钢筋柱内两根主钢筋作接地引下线，金属屋面及屋面上的金属屋架避雷网施工完毕后需进行接地测试，测试结果应符合设计要求。第三章 工程质量目标及质量保证措施 质量目标质量目标：优良。 单位工程质量检验评定标准：工程合格率100%，优良率90%以上；单位工程观感质量计划：综合评定得分率88%以上；工程资料齐全、可靠、整洁。 质量保证措施本工程将严格执行GB/T19001-2000idt ISO9001:2000质量体系，全体部门、全部工序、全体人员都置于质量控制之中，形成全员化、全过程的系统管理，使各项工作都实行标准化、数据化、程序化，做到任务、职责、权限明确，形成互相协调、互相促进的有机整体，建造出高质量、高速度、令用户满意的工程，提高我处的经济效益和社会效益。施工准备1、工程开工前，由我公司组织相关专业技术人员认真熟悉图纸，了解设计意图，进行各专业之间的内部会审，并由建设单位牵头组织设计单位土建及安装各专业参加的图纸会审，将各专业内部以及专业之间的矛盾提供给设计单位，落实各专业施工技术方法、工艺等问题，使施工图通过会审得到进一步完善，以利技术质量问题能得到事前控制。2、施工前由项目工程师召集各专业施工员、工程项目负责人和料具员，讲清工程概况质量要求、施工进度以及主要质量保证措施，同时由施工员向工程项目负责人及施工骨干对工程概况设计特点、重要疑难问题以及施工布置等作总体的技术交底，并同时进行安全、质量交底，三方面交底要确保吃透弄懂，记录齐全，施工中应根据进度计划作分项技术交底，并可配合实物示意图表作示范，作模拟操作讲解，直至施工人员弄懂为止。3、强化质量意识，严格执行标准。施工过程中，必须严格执行国家颁发的施工规范GB50258-96、GB50169-92（电气工程）图纸会审及设计院工程联系单进行施工，不得擅自修改设计施工图纸，不得进行无根据施工。施工消防工程必须遵守国家及地方消防专业规范要求。质量达不到要求的，分析原因，制定计划，限期整改，互检由工程处或工程队组织有关人员对各班组完成的施工项目进行互检互评，每月工程处进行一次综合大检查。坚持质量“三检”制度，加强质量管理，做到预防为主，从严要求。质量自检由施工工长对每天完成的工作量或完成的每道工序进行检查，项目部检查二次，工程处检查一次，同时技术质量科会不定期对工程质量进行检查，每月将检查结果给予通报，并且与质量奖金浮动系数挂钩，发挥经济杠杆的作用，确保工程质量。交接检，在每一个施工工序完成后，该工序的班长应对下道工序的班长进行交接，并对施工质量进行鉴定，以保证下道工序施工。4、培养全员的质量意识，根据工程特点、进度，结合公司各项质量管理活动，对职工进行技术培训，组织职工学习工程验收标准、施工规范，掌握和运用新技术、新工艺的操作方法，施工员利用业余时间进行专题讲课，加强理论和实践方面的指导，对较复杂的施工项目及重点关键部位应重点帮助施工人员理解、熟悉工艺要求，合理安排新老工人的工作搭配，搞好传、帮、带，逐步提高全员技术素质。5.现场以项目工程师为主的技术质量管理领导小组，成员有各专业施工员和质量员等，全面负责工程技术质量管理。过程控制施工过程中的检试 项目经理部质量员根据检验项目和施工进度，组织施工过程中的检验，主要包括：隐蔽工程检验、自检、专检、交接检等。 过程中的试验分为两部分，一部分为专业试验，另一部分由施工员在施工现场进行试验。 以下项目的检验必须由监理、甲方、主管部门参与见证。检验项目标准、规范方法接地电阻测试GB50169-92通过接地电阻测量隐蔽工程验收GBJ242-82按图纸及变更要求不合格品的控制 二级库保管员对外来不合格产品负责标记与隔离，施工员负责对不合格过程进行标识并填写“不合格过程记录表”，质量员对不合格品过程标识隔离进行监督。 不合格品退回一级库，由材料科、技术质量科评审处置，施工计划科、技术质量科对不合格产品进行评审，提出处置意见。 依据评审结果对不合格过程进行处置，处置方法有：进行返工以达到规定要求，返工结果由质量员重新检验；本项目不允许返修，让步接受。质量记录的控制 质量记录的标识用统一的编号来标识，工程质量检验评定采用相应的国家、部委发布的规范、标准规定的记录表式，建筑安装工程技术资料采用相应的省、市、建委规定的记录表式。 施工计划科资料员负责质量记录的发放工作，使用人员应办理签字领用手续并妥善保管。 质量记录填写签字按规定的人员签名，不得由他人代签。填写时字体端正，不得涂改，填写规范，各种附图的画法应正规、清晰、明确，采用蓝墨水或碳素墨水。 质量记录应及时填写，工程质量记录应与工程进度同步，质量体系运行记录应与运行体系同步。 项目经理部按公司归口部门对质量记录、施工技术资料的要求以及发生的时间顺序，记录特征，分专业按分部工程编目、汇总，每册要有封面、目录，其中封面上应有建设单位、工程名称、编制单位、单位负责人、编制人、编制日期等内容。 成品保护措施1、成品保护不仅是对本专业的成品保护，还要对其他专业的成品进行保护，不是某些人的责任，而是全体施工人员的责任。2、项目部通过调度会对成品保护工作作出统一布置，在安排施工计划时，除工艺上无法避免或其它客观因素造成的交叉施工，避免造成损坏或污染。成品保护要求 施工现场保卫部门，按照成品保护和值班保安制度要求，组织专人保护成品。 对已装饰完的房间如需使用电、气焊，应用铁皮或其它材料对地面、墙面进行遮挡，并做好防火安全工作。 对已抹好水泥或白粉的墙面、地面，一般不允许打洞。 在施工完的地面上水平运输设备时，应垫木板保护。 需重新开洞或扩孔,不能操作楼板或主筋,必要时,应征得土建、甲方、设计代表认可。 对安装完的设备、管道及电气、仪表配管，土建粉刷前应用旧报纸、废水泥袋或塑料布将其包扎好，待粉刷完毕，取下包装层刷漆，但不允许污染墙面。7 施工完的设备、管道、桥架等，严禁踩蹋或作脚手架的支撑。8 成品的保护措施：加强保卫值班，易偷盗的价值较高的水电材料在土建门窗加锁后组织人员突击安装。 现场文明施工本工程地处佛山市重要地段，倍受社会各界的关注。因此本工程更要求我们兢兢业业、一丝不苟地按照佛山市关于施工现场文明施工的标准做好此项工作。现场对文明施工实行统一管理，项目部建立、健全文明施工的一整套管理制度，为创佛山市文明标准化工地做好项目部的各项工作。一、建立健全工地文明卫生管理制度建立健全施工现场卫生管理制度、工地宿舍管理办法和员工健康体检制度等一系列卫生管理制度，并依据制度进行日常工作与检查，把卫生管理落实到实处。 施工现场合理地设置办公、生产场地，合理规划供水供电点及料具库、危险品库、易燃品库。 办公室、宿舍必须保持整齐、清洁，衣物、鞋帽、书籍等必须摆放整齐，做到（“七个一”）；施工场地做到工完料清，废料、垃圾及时清理，施工机具要定期维修、保养。 操作工人和管理人员进入施工现场除了戴好安全帽外，还要求统一着装、佩带工号卡（项目部按管理人员、操作工人的工种类别每年发放统一工作服），树立企业对外良好形象。 仓库材料排放整齐，标识清楚，同一规格的挂牌（长宽=300mm200mm）均标明材料名称、型号、规格和数量及产地、检验状态，做到一目了然。 制订相应的检查制度和奖罚措施，对于违反规章制度的人员视情节轻重给予必要的经济处罚。 现场做好成品保护措施，既要保护自己的成品，也要爱护他人的成品。现场环境保护措施目标：避免在施工过程中的一些不必要的生态环境破坏，把施工对市民造成的不便降低到最低点，施工时尽量避免、避开附近市民休息时间。1、施工现场垃圾处理： 合理的施工垃圾、生活垃圾倒入到总包单位指定的堆放地点。 施工垃圾做到工完料清，当天的垃圾当天处理，保持施工现场整洁。2、施工噪声污染控制，严格执行国家GB1252390建筑施工场界噪声限制，保证噪声水平控制在标准极限内。对于易产生噪声的电焊机、砂轮切割机等机械，尽可能远离噪声敏感受体，尽量避开附近市民休息时间。- 56 -15
