崂应2050型空气智能TSP综合采样器作业指导书.doc

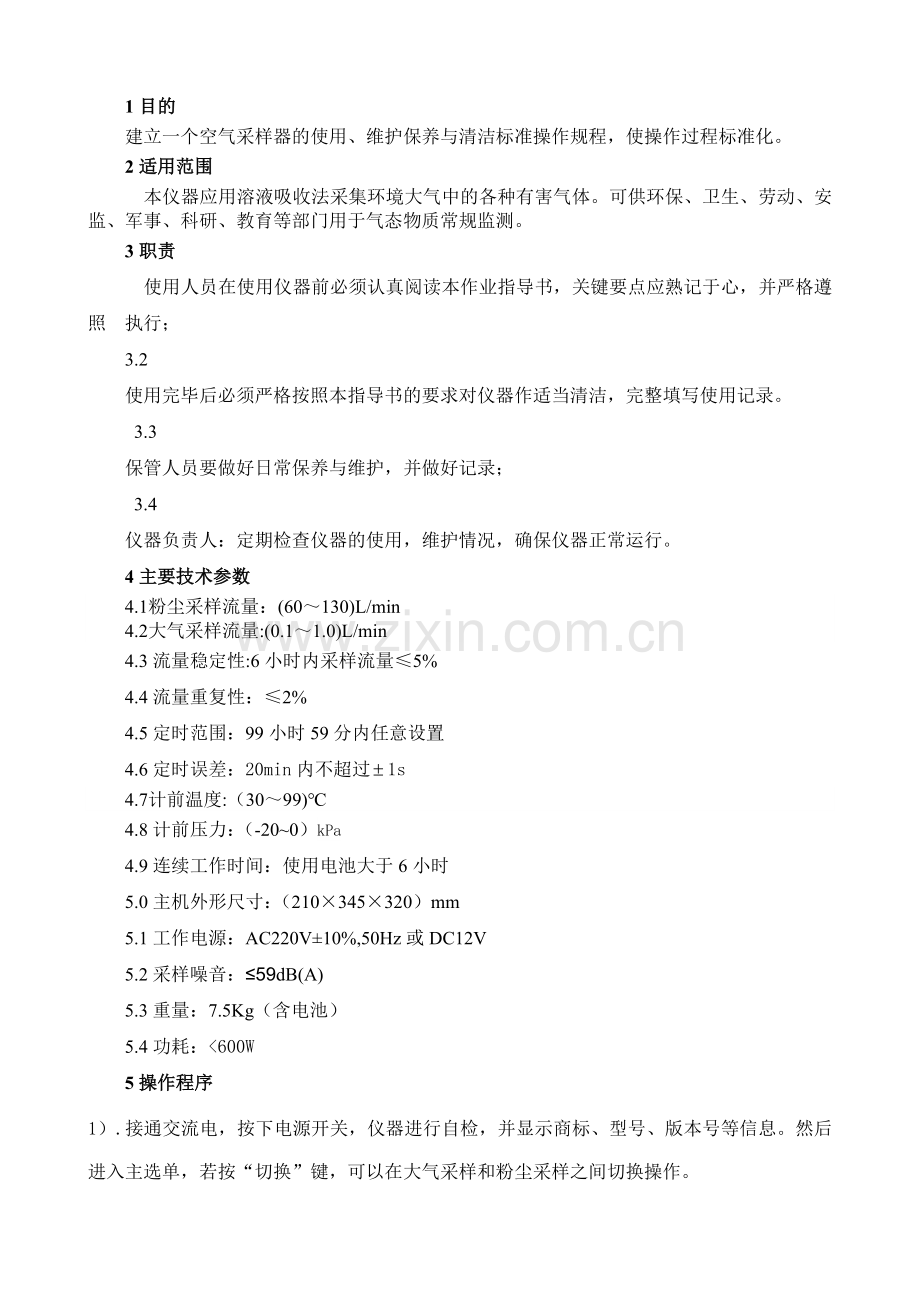

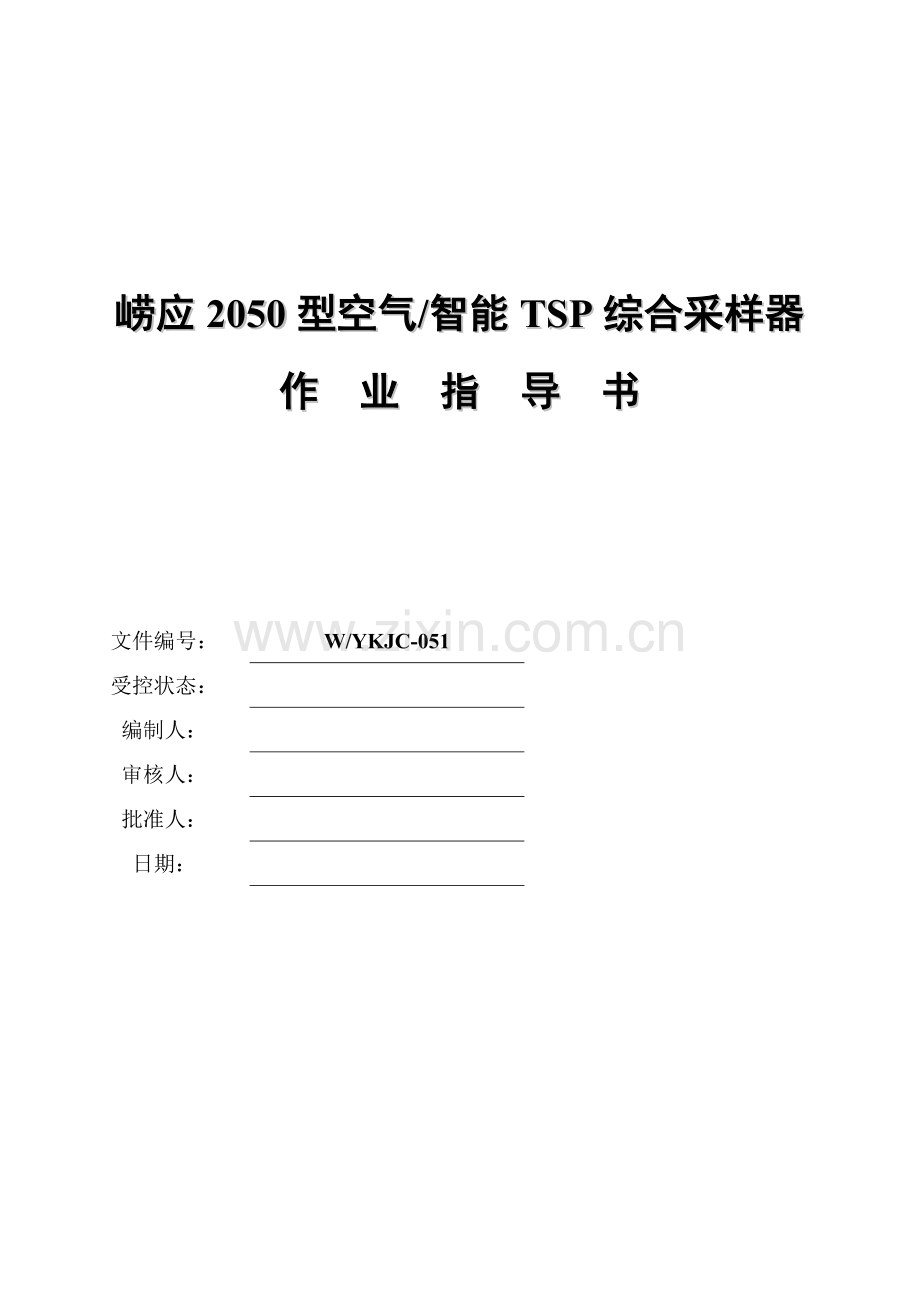

崂应2050型空气/智能TSP综合采样器 作 业 指 导 书文件编号：W/YKJC-051受控状态：编制人：审核人：批准人：日期：1目的建立一个空气采样器的使用、维护保养与清洁标准操作规程，使操作过程标准化。2适用范围本仪器应用溶液吸收法采集环境大气中的各种有害气体。可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质常规监测。 3职责使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行；3.2 使用完毕后必须严格按照本指导书的要求对仪器作适当清洁，完整填写使用记录。 3.3 保管人员要做好日常保养与维护，并做好记录； 3.4 仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。4主要技术参数 4.1粉尘采样流量：(60130)L/min 4.2大气采样流量:(0.11.0)L/min4.3流量稳定性:6小时内采样流量5%4.4流量重复性：2%4.5定时范围：99小时59分内任意设置4.6定时误差：20min内不超过1s 4.7计前温度:（3099)4.8计前压力：（-200）kPa4.9连续工作时间：使用电池大于6小时5.0主机外形尺寸：（210345320）mm5.1工作电源：AC220V10%,50Hz或DC12V 5.2采样噪音：59dB(A)5.3重量：7.5Kg（含电池）5.4功耗：600W5操作程序1）.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。2）.按采时键，修改24:00A为所需要TSP采样时间，修改00:30C和00:20d为所需采样时间。背板“自动/手动”开关置于“手动”，可设定大气采样C、D路所需流量；置于“自动”将定时采样。3）按间隔键，修改本次采样结束到下次采样开始之间的间隔时间。如不利环采样功能可不修改24:00b。每次采样完毕后关机即可。4）.按数选键，修改101.3为当时当地大气压。设定流量为100.0L/min，可不必修改。进入采样状态后，温度可自动测量，不必修改293.0。5).当标准时间和定开时间一致时，仪器进入采样状态，TSP抽气泵及C、D路小气泵同时启动工作。此时按递增/温度键，可查询现场实际温度的瞬时值。按位移/流量键可查询TSP采样实际流量。按位移键可查询当时北京标准时间。按数选键可查询设定大气压，现场温度瞬时值和设定流量。按定开键可查询定时开机时间。按查询键可查询标况累计体积、实际累计体积、累计时间、平均温度。6).采样状态中，如果交流电断电，仪器由机内直流蓄电池供电，进入掉电状态。掉电状态采样体积及采样时间都不累计。可查询各种数据。交流电来电后，仪器将从掉电状态自动恢复采样状态，采样体积及采样时间继续累加。7).采样结束后，记录下各种采样数据，收好取样滤膜，换上新滤膜。间隔时间到，仪器各种查询数据将自动清零，重新进入新一轮循环采样。或者关掉电源，下次采样又重新设定各种参数。8).仪器使用完毕后，应注意仪器的整洁与配件的齐全。9).仪器使用完认真填写仪器使用登记表。6校准规程6.1校准规程依据:JJG956-2000大气采样器检定规程6.2校准规程项目校准项目首次校准后续校准流量示值误差+流量重复性+流量稳定性+-计时误差+常规检查+安全性检查+-注：1、“+”为校准项目，“-”为不需要校准项目。 2、后续校准包括修理后的校准，若对计量性能有重大影响时，按首次校准进行。6.3校准和期间核查规程项目的方法 6.3.1计量检定部门对采样器进行流量检定的方法图1 流量检定连接示意图 图2 稳压电源连接示意图按照图1连接好气路。然后将稳压电源、调压器、电压表与采样器按图2连接。若采样器不能加接交流稳压电路，可以不接稳压电源。在检定的过程中，应严格遵守采样器的操作规范。从采样器头上取下采样帽，将采样口与检定接口连接。此连接装置不得泄漏。在额定220V电压下开机，调节阻力调节阀，使负压为3.0kPa，流量为100L/min（采样器显示值应与孔口流量计显示值相同，如不同则应按7.4.2条规定重新进行流量校准。流量一经校准，在以下检定过程中，不应再对流量进行校准。调节负压调节阀使负压为3.0kPa，调节调压器使电压为242V；负压为6.0kPa，电压为198V两种情况下，各运行10分钟，待流量稳定后，读取孔口流量计显示值，应满足100L/min5%要求，则判断仪器流量值合格。（参考国家环保行业HJ/T 374-2007总悬浮颗粒物采样器技术要求及检测方法6.3.2流量示值误差6.3.2.1粉尘（TSP)流量标定1） 在“维护2-2”菜单中，移动光标至“流量”按“确定”键进入“流量标定”菜单，如图3流量标定 000s000.0L/m, 000.0L倍率 1.0618启动 校零图3流量标定界面2） 将采样器主机采样入口悬空，光标移动到“校零”按“确定”键进行校零。同时也将崂应7020Z型孔口流量校准器校零3） 待采样器与孔口流量校准器均校零完毕后主机进气口与校准器出气口连接4） 启动孔口流量计后，采样器移动光标到“启动”按“确定”键，开始流量标定。待采样器显示的流量稳定到100.0L/min的同时记录孔口流量校准器的实际流量值，根据公式（1）计算误差 .（1） 5）如果流量示值误差超差，则根据公式（2）计算新的流量倍率，重新标定流量 .（2） 6.3.2.2流量标定1） 在“维护2-2”菜单中，移动光标至“流量”按“确定”键进入“流量标定”菜单，如图4 流量标定A 路流量B 路流量TSP流量图4流量标定界面将皂膜流量计与主机连接，并按如下要求准备好相应配件：a）干燥器：装有34有效的变色硅胶。）吸收瓶：装有10去离子水）崂应7030型皂膜流量计：输入当前大气压和温度，标况条件与饱和气压分别选择“常温”和“参与”状态。6.3.2.2.1 A路流量标定 a） 移动光标到“A路流量”按“确定”键，开始A路流量标定 b）将光标移动到“标定”项，按“确定”键进入“标定流量”界面， c）移动光标到所需要标定的流量值后按“确定”键，即可以对多选的流量标定点进行标定。 d）将光标移动到“校零”，按“确定”键，进入“大气校零”界面 e）待校零完毕后，移动光标到“启动”项，按“确定”键对流量A的标定点进行标定：1） 待采样显示的流量稳定到标定点后，操作皂膜流量计发泡，记录皂膜流量计的标准状态流量值。如此操作三次，计算出三次结果的算术平均值，根据公式（3）计算误差： .（3） 2）如果流量示值误差超差，则根据公式（4）计算新的流量倍率，重新标定流量 .（4）将光标移动到“倍率”项，按“确定“键，修改倍率为新倍率值，按”确定“键完成倍率修改 3）按照以上方法分别对各个标定点进行标定6.3.2.2.2 B路流量标定 标定方法同标定A的方法6.3.3流量稳定性装上吸收管的采样器，在额定流量下运行20min，读出初始流量Q，然后在吸收管进气口上压紧阻挡面积的1/3，再运行30min，读出终止流量Q，根据下式计算出采样器流量稳定度Q：Q=6.3.4计时误差用经过合格的秒表进行比较检定。将采样泵的采样时间设置为lh,同时启动秒表和采样泵,待采样泵到达设定时间时,停止计时,记录秒表显示时间,进而计算出计时误差。 =（t1-t2）/t2*100% 计时误差 t1采样器定时时间t2秒表计时时间6.3.5常规检查a.仪器结构完整，连接可靠，各按键应能正常调节。仪器外观应无影响采样器正常工作的损伤。b.显示部分应显示清晰。c.采样系统气密性能良好。d.仪器名称、型号、制造年月、编号、制造计量器具许可证标志及制造厂名称应齐全、清晰。6.4判定 6.4.1流量示值误差应不超过5%。6.4.2流量重复性应不大于2%.6.4.3流量稳定性不应大于5%.6.4.4计时误差20min内不超过1s6.5校准周期:大气采样仪校准周期为一年。 7期间核查规程7.1期间核查规程依据:JJG956-2000大气采样器检定规程7.2期间核查规程项目期间核查项目期间核查流量示值误差+流量重复性+注：“+”为期间核查项目。7.3期间核查项目方法7.3.1流量示值误差参见上述6.3.1。7.3.2流量重复性参见上述6.3.2。7.4判定 7.4.1流量示值误差应不超过5%。 7.4.2流量重复性应不大于2%。 7.5期间核查周期 期间核查周期是在校准周期内要进行一次期间核查。当仪器使用比较频繁、磨损更换部件或者对仪器性能有怀疑，需要随时期间核查。8维护保养与注意事项8.1仪器外观要完整，标志和合格证要清晰。8.2左右气路要进行气密性检查，确保严密。8.3采样运输过程中应尽量避免强烈的震动碰撞及灰尘、雨雪的侵袭。8.4现场采样时，应确认使用220V交流电！防止误接其他工业电源而损坏采样器，甚至造成人身伤害8.5采样器大气采样时采样前应将干燥器和吸收瓶与采样器正确连接，粉尘采样时应装滤膜，才能开机运行，以免灰尘、杂物吸入传感器及采样泵，而损害采样器。8.6采样过程中应关注干燥剂的干燥能力，在干燥剂2/3变色后应及时更新8.7关机后应间隔5秒钟以上才能再开机9记录9.1 YKJC-AR-23-006仪器设备使用记录表 9.2 YKJC-AR-23-007仪器设备维护保养记录表 9.3 YKJC-AR-24-002仪器设备期间核查记录表9.4 YKJC-OR-01-006采样仪器流量校准记录9.5 YKJC-AR-23-011外携仪器领用记录表
