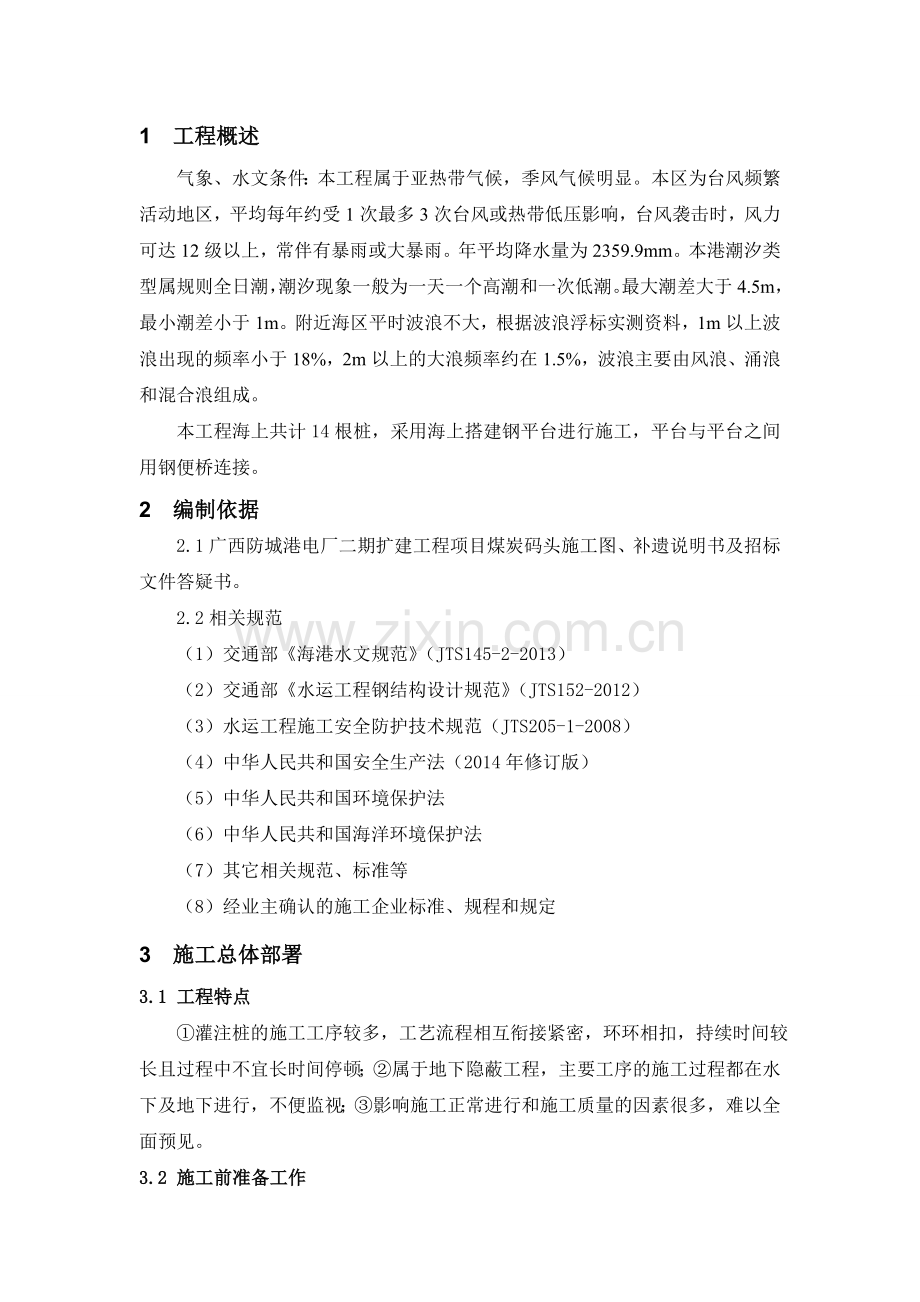

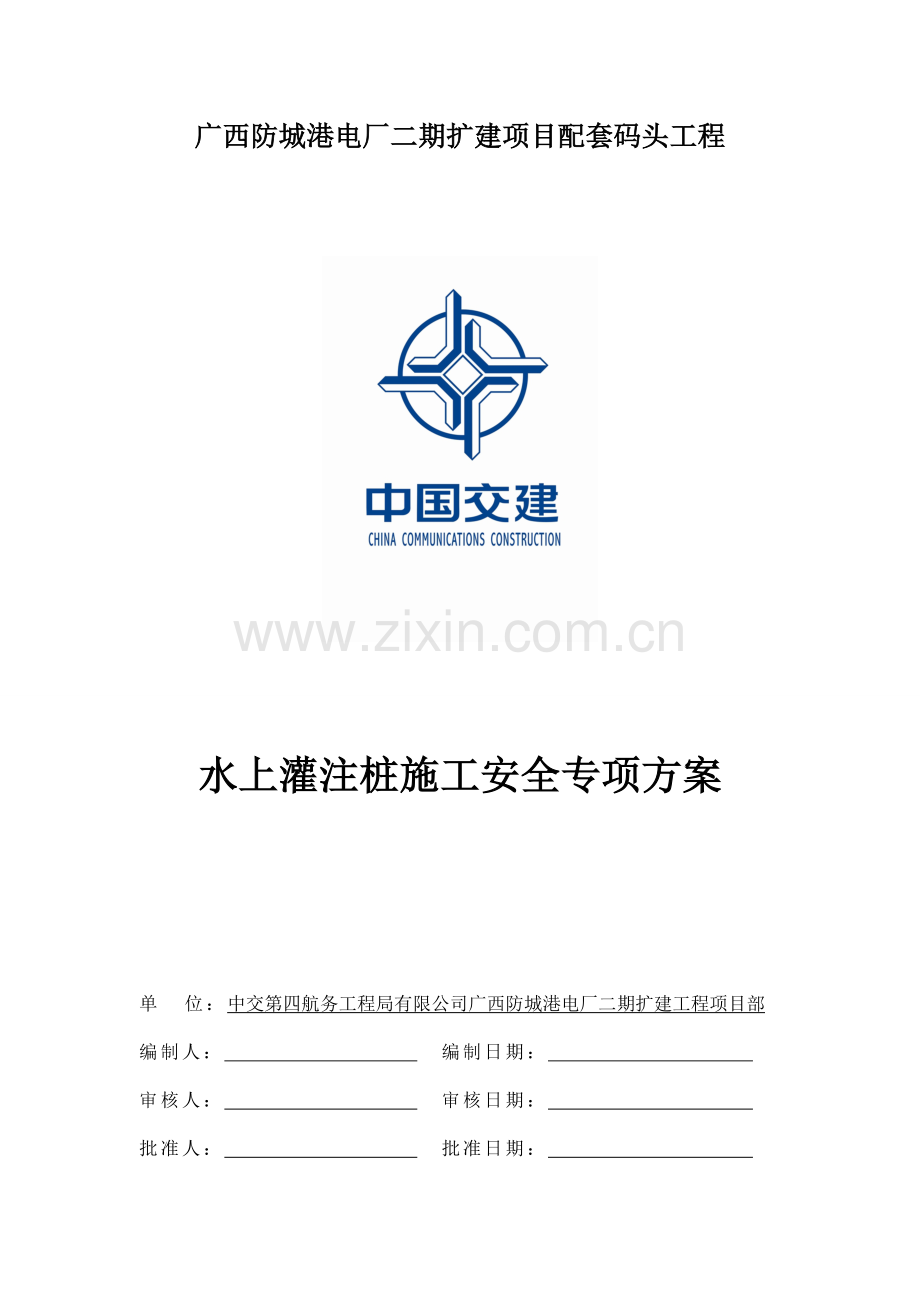

广西防城港电厂二期扩建项目配套码头工程水上灌注桩施工安全专项方案单 位：中交第四航务工程局有限公司广西防城港电厂二期扩建工程项目部编制人： 编制日期： 审核人： 审核日期： 批准人： 批准日期： 1 工程概述气象、水文条件：本工程属于亚热带气候，季风气候明显。本区为台风频繁活动地区，平均每年约受1次最多3次台风或热带低压影响，台风袭击时，风力可达12级以上，常伴有暴雨或大暴雨。年平均降水量为2359.9mm。本港潮汐类型属规则全日潮，潮汐现象一般为一天一个高潮和一次低潮。最大潮差大于4.5m，最小潮差小于1m。附近海区平时波浪不大，根据波浪浮标实测资料，1m以上波浪出现的频率小于18%，2m以上的大浪频率约在1.5%，波浪主要由风浪、涌浪和混合浪组成。本工程海上共计14根桩，采用海上搭建钢平台进行施工，平台与平台之间用钢便桥连接。2 编制依据2.1广西防城港电厂二期扩建工程项目煤炭码头施工图、补遗说明书及招标文件答疑书。2.2相关规范（1）交通部海港水文规范（JTS145-2-2013）（2）交通部水运工程钢结构设计规范（JTS152-2012）（3）水运工程施工安全防护技术规范（JTS205-1-2008）（4）中华人民共和国安全生产法（2014年修订版）（5）中华人民共和国环境保护法（6）中华人民共和国海洋环境保护法（7）其它相关规范、标准等（8）经业主确认的施工企业标准、规程和规定3 施工总体部署3.1 工程特点 灌注桩的施工工序较多，工艺流程相互衔接紧密，环环相扣，持续时间较长且过程中不宜长时间停顿；属于地下隐蔽工程，主要工序的施工过程都在水下及地下进行，不便监视；影响施工正常进行和施工质量的因素很多，难以全面预见。3.2 施工前准备工作测量仪器校正：根据甲方提供的已知点坐标，校核GPS坐标及高程误差，并根据已知点，引点到办公地点，设置基站坐标。3.3 机器设备序号机械规格或型号数量备注1钻孔桩机 2施工2履带吊1施工3方驳1施工4交通艇1交通和测量5平板车1施工4 施工方法 海上灌注桩采用搭建钢平台进行成孔，钢筋笼、钢护筒由加工厂加工完成后，由平板车转运至沙堤堤头，在通过驳船转运至平台旁，通过平台上的履带吊下钢护筒和钢筋笼，浇筑混凝土时通过栈桥由地泵输送。钢平台由8根辅助桩做骨架，辅助桩上铺设工字钢做主梁，工字钢铺设槽钢作为次梁，最后在槽钢上铺设木板。钢便桥采用桁架结构，每跨长20m，共5跨。5 水上作业平台钢结构稳定性安全验算1.钢平台受力计算主梁最大跨距为3.9m，次梁最大跨距为4m。荷载计算由于此平台只需要用于灌注桩的成桩，对承受上部横梁的荷载，所以无需考虑砼荷载。主梁工字钢施工荷载q1=0.5t/*3m=1.5t/m模板荷载q2=0.3t/*3m=0.9t/m槽钢荷载q3=0.15t/m q=q1+q2+q3=2.55t/m次梁槽钢施工荷载q1=0.5t/*0.5m=0.25t/m模板荷载q2=0.3t/*0.5m=0.15t/mq=q1+q2=0.4t/m弯矩计算M=1/8*q*l（1）M=1/8*0.4*4*4=0.8t*m（2）M=1/8*2.55*3.9*3.9=4.89t*m3.截面系数计算W=K*M/W=1.1*0.8*105/1600=55cmW=1.1*4.89*105/1600=336.2cm查槽钢、工字钢计算参数表，可知选取槽钢12.6,W=62.14,满足要求。实际选用工字钢I36a，W=875。稳定性验算平台有8根辅助桩打入原地面，辅助桩桩长12m，入土6m。影响平台的稳定性的主要因素为风和波浪。考虑在12级风的作用下，查规范可知:波浪力F1=0.147AV 1.74+0.15V KN其中A为受波浪影响截面积； V为波浪的波速。A=0.5*6*8=24，V=5m/sF1=210KN抗倾覆力主要由被动土压力组成。F2=Htg(45+/2)+2ctg(45+/2)其中为土的重度，H为入土深度，c为土的粘聚力，为土的内摩擦角。查规范，取16KN/m，取6，c取8。F2=124KN,共8跟桩，F=8*124=992KN。安全系数Fs=992/210=4.72.钢桁架引桥施工时,计划用陆浇注方案,需用钢桁架搭设工作平台铺设泵送管.桁架最大跨度L=20m,其高度为h=20/18=1.11,取h=1.5m,计划用三片组成空间桁架,每片桁架间用角钢构造连接,宽度为bh/2=0.555，取b=1.0m，上弦每隔1.25米焊一条角钢，桥面铺2的木板，栏杆用1300304的角钢焊接在桁架的上弦，并焊两道横栏杆。 （1）荷载计算活荷载为施工荷载q1=1.5kN/1m=1.5 kN/ m恒载为泵管、砼和桁架自重（桁架假设为0.4KN/m） q2=（0.1522-0.13422）7.85103/4+0.134222.5103/4 9.810-3+0.4=1.05 kN/ m因为是三片桁架，且泵管摆在中间，故荷载可以平均分配到桁架上q=1/3（1.41.5+1.21.05）=1.12 kN/ m （2）杆件截面选择上弦整个上弦截面不变，按最大内力计算。Nmax=-57.128 kN, lox=loy=125cm。选用636，A=7.29cm, i x= i y=1.93 , g =5.72x=y=l ox/ ix=64.77=150b/t=63/6=10.50.541250/63=10.7yz=64.77 1 + 0.85*6.34/(1252*0.62)=80.18=150 因xyz由yz=80.18查表得稳定系数 =N/( A)=57.128103/0.7067.29102=111.0 N/2 =215 N/2下弦整个上弦截面不变，按最大内力计算。Nmax=57.704 kN, l ox=l oy=250cm 。选用506，A=5.69cm, i x= i y=1.72 , g =4.46x=y=l ox/ i x=165.6=250 =N/ A=57.704103/5.69102=101.4 N/2 =215 N/2斜腹杆(受压)最大内力Nmax=-15.329 kN, l ox= l oy=195.3cm 。选用564，A=5.42cm, i x= i y=1.72 , g =4.25x=y=l ox/ i x=113.5=150b/t=56/4=140.541953/56=18.83yz=113.5 1 + 0.85*5.64/(195.32*0.42)=129.05=150 因xyz由yz=129.05查表得稳定系数 =N/( A)=15.329103/0.4215.42102=67.18 N/2 =215 N/2受拉斜腹杆和竖腹杆也选564由受压斜腹杆满足而得出受拉斜腹杆和竖腹杆也满足要求.结点计算 采用404直接焊接在上下弦的角钢上,肢背焊脚取6mm, 肢尖焊脚取5mm,则所需焊缝长度为肢背 l w1=(2/3)15.5103/(0.76160)+12=27取6肢尖 l w1=(1/3)15.5103/(0.75160)+12=19取4个桁架的位移(Np和如图) NNpL/(AE)=(25.1+21.8+1.57)2876 安健环控制措施坚持以人为本，坚持安全发展，坚持“安全第一、预防为主、综合治理”的方针，建立工地安全保证体系，确保施工人员建设与安全，施工环境不受污染，施工设备安全不损坏，保证工程优质高效完成。安全是施工中的必要条件，也是创效益的最基本保证。为了保证灌注桩施工的顺利进行制定以下安全措施：6.1 施工安全措施1.施工前做好作业班组的三级教育、安全技术交底、施工方案、操作规程学习，每天做好班前和班后安全检查并做好记录。进入现场必须带好安全帽、穿工作鞋，严禁酒后上班。2.所有特殊工种作业人员必须经过岗前培训，持证上岗。3.各机械操作手必须严守操作规程。4.各工种协调作业，做到我不伤人，人不伤我。5.施工现场用电按规定采用“三相五线制”，每台设备符合“一机、一闸、一漏、一箱、一锁”的要求。6.夜间施工照明足够，并悬挂报警灯警示过往船只。7.吊装钢筋笼有专人指挥，指挥手要有明显标志。起重指挥手势，哨音正确，不超载起重。起吊重物时，重物下严禁站人。8.使用焊机要注意电缆有无刮破皮，及时发现及时处理，严防漏电。9.安全员要经常与当地气象台、站取得联系，随时了解天气情况，遇到雷雨、六级和六级以上的大风时，必须停止施工，并提前做好防范措施。10.现场各施工人员要做好防暑降温工作。12.桩机选用的钻锥、卷扬机和钢丝绳等，应配置适当，钢丝绳与钻锥用绳卡固接时，绳卡数量应与钢丝绳直径相匹配。13.平台上必须设置好临边防护栏杆，不得低于1.2m，钢便桥需要放置稳固，夜间有警示标志。14.保持灌注桩机机况良好，严格控制噪音污染。15.加强机械设备的维修保养，防止各种油渍泄漏污染环境，有泄漏的设备不准进场作业。更换的废油集中统一存放和处理，不得随地抛弃。16.平台上多有足够多的救生圈抛绳、人员进入水上施工区域必须穿戴好救生衣及其它劳保用品。6.2 防台措施1、建立项目部、施工船队等防抗热带气旋机构，形成防抗热带气旋网络。2、组织全员学习有关防台知识，并进行安全教育，从思想上重视、熟悉船舶防台技术操作规程。3、各部门制订防台措施，备好各种抢险器材及生活用品、通讯增生设备等。4、在热带气旋、热带低压生成时，按时接收气象预报，密切注意热带气旋、热带低压的位置动向，人员、设备及时撤离施工区域进行防风。5、收到台风过境消息后，应立即启动项目部防台应急预案。6.3 环境保护措施1、制度保证为保证工作的施工环境保护，我项目部将组织有关人员编写关于工程环保工作的细则、规定，并严格执行。坚持监督、检查制度。项目部环保专职人员，对各方面的环境设施、措施执行情况，每日进行巡视、检查，并做好巡视日记，发现问题，及时出具“整改通知书”，提醒注意或责令整改；每月进行一次大检查；严格“三同时制度”。在工程施工过程中，将防治环境污染和生态破坏的设施，与主体工程同时设计、同时投产和同时使用的环境保护管理制度。加强开工前教育，通过专题会议和生产例会，对全体职工进行环保教育，提高环保意识，做到动工前明确化，施工过程中管理制度化、标准论，环境保护实施具体化。6.4 文明施工组织措施在整个施工过程中，计划建立项目经理牵头的创建文明工地办公室，建立文明施工保证体系，严格贯彻执行国家有关文明施工、环境保护的标准、规范，接受甲方、设计、监理工程师的指导、监督，切实把文明施工措施落实到实处。在组织施工时将采取以下文明施工措施。1、污染控制： 施工中废弃的材料不得随意抛弃，及时收集，存放于指定地点，定期集中进行处理。 办公场地清洁美观。 2、建立良好的协商渠道应于当地渔民建立良好的协商渠道。一旦因施工而引起的不良影响时，进行及时坦率的协商，以便及时的解决所发生的问题。3、科学化、规范化施工施工过程中，遵循科学规律，按基建程序和施工程序办事。施工过程中，一定严格遵照经过技术审批的设计图、施工方案和经过综合平衡考虑的作业计划进行施工。建立健全的项目经理部管理机构和岗位责任制。工程施工期间，项目经理部与当地的港务局、环保局、海洋局、水上安全监督局等部门建立密切、协调的友好关系，以利于工程施工的顺利进行。制订文明施工条例，对参与施工的全部职工开展文明职工教育，创造文明施工氛围。与建设单位、设计单位和地方政府、当地群众等各方面建立融洽、协调、相互支持的良好关系。严格遵守各项法律法规，维护当地治安管理，使职工做到遵纪守法，使施工始终在正常和文明的状态下有秩序进行。好施工船舶设备的检查、维护，减少施工噪音，控制噪声在75db以下。积极加强工地现场管理、文明施工，生活垃圾按规定及时进行处理。严格按国家有关部门规定的技术标准、质量标准、技术规范和设计要求进行施工，在建设单位的指导下，保证工程质量，创建文明工地。项目经理部根据中电广西业主和当地治安的有关规定、政府的有关治安管理条例和我单位的相关规定制定本工程劳动纪律和作息制度，并严格执行。教育员工严格遵守根据中电广西业主和当地治安的有关规定、政府的有关治安管理条例。7 灌注桩施工应急救援预案 为应对水上灌注桩施工可能发生的生产安全事故，规范工程安全事故的应急管理和应急响应程序，提高项目部处置生产安全事故能力，及时有效的采取措施，快速、有序、高效实施应急救援工作，最大限度地降低事故危害，有效避免或减少人员伤亡和财产损失，依据安全生产法、突发事件应对法、生产安全事故报告和调查处理条例、国家安全生产事故灾难应急预案、生产经营单位安全生产事故应急预案编制导则、生产安全事故应急预案管理办法、建设工程安全生产管理条例和国务院关于进一步加强企业安全生产工作的通知、国家突发公共事件总体应急预案等法律法规，特制订本项目灌注桩作业应急救援预案，一旦发生物体打击、淹溺等特殊情况启动预案。7.1 灌注桩作业应急救援组织机构项目部应急救援领导小组及电话总指挥陈伟（18316786230）副总指挥林喜明（18665756511）毛海峰（13977081626）成 员崔晓明（13977014711）、朱宗祥（15296168227）、王曙生（13877022962）、高汉明（13877098573）、童碧芳（13877098590）、王厚晓（18677990993）、肖杰（18896319576）、龙强（14797708553） 监理应急救援相关人员电话姓名职务电话李裕聪总监13877730517黄日新副总监18977039350周江福安全专工18277997156 业主应急救援相关人员电话姓名职务电话梁耀雄项目总监18077061638李震项目经理18677019168梁定邦安全经理18077061114黄勇明安全工程师18077061359领导小组总指挥 副总指挥 副总指挥 抢险救援组事故调查组对外联络组善后工作组 应急指挥中心应急救援指挥领导小组办公室及专业组a. 应急救援领导小组办公室设在项目安全部。b. 专业组：抢险救援组、对外联络组、事故调查组、善后工作组。 抢险救援组：工程管理部、安全部、物设部及抢险救援队组成。 对外联络组：综合部。 事故调查组：上级调查组为主、安全部、工会配合，或以项目部总工、工程、安全、物设、工会、综合管理部等部门组成。 善后工作组：工会、综合管理部、行政等部门组成。应急救援领导小组负责项目部全系统的生产安全事故应急救援的指挥，安全管理部门负责编制应急预案，根据有关规章制度和程序，负责系统预警及应急救援的具体实施工作。7.2 组织机构职责项目部应急救援领导小组职责： 总指挥负责应急救援的全面工作；常务副总指挥协助总指挥负责应急救援的具体指挥，总指挥或常务副总指挥不在或授权时，副总指挥行使总指挥的权力。 负责审定安全生产事故应急救援预案并报公司、监理、业主备案。 建立预警及应急救援机构，组建应急救援队伍； 应急救援指挥领导小组根据总指挥、常务副总指挥、副总指挥的指令，负责发布预警或应急救援指令，组织实施具体的救援活动，并向上级和政府等相关主管部门报告情况； 统一协调各职能部门完成本职工作。 根据总指挥、常务副总指挥、副指挥的指令，宣布解除应急救援命令。 检查应急救援措施的准备情况、督促落实。 组织善后工作并开展事故调查总结应急救援经验教训。 制定演习计划并实施、及时改进调整疏漏环节。项目部应急救援领导小组办公室职责 负责项目部生产安全事故应急救援预案的编制，报总指挥审批； 负责检查监督各职能部门及各分包单位生产安全事故应急救援预案的制定和各项准备工作情况，并负责向总指挥报告； 负责制定应急救援演习实施方案，报总指挥审批； 完成总指挥、常务副总指挥、副总指挥交办的各项事宜。抢险救援组： 维护事故现场秩序、保护事故现场（因抢救伤员，防止事故扩大以及疏通交通等原因，需要移动现场物件的应当作出标志，绘制现场简图并写出书面记录，妥善保存现场重要痕迹、物证）提供抢险通讯、车辆、医疗、物资等，排除险情、抢救遇难、遇险人员和国家财产。 在抢险救援过程中以项目部工程部负责提供应急过程中的技术支持。 项目安全管理部负责设置事故现场警戒线（岗），疏散无关人员，维持工地内抢险救援的正常运作及保持抢险救援通道的畅通，引导抢险救援人员及车辆的进入和抢险救援结束后事故现场的封闭。对外联络组：负责对外联系求援、事故情况报告、传达上级指示与要求。事故调查组按照实事求是、尊重科学的以及事故处理“四不放过”原则，及时、准确地查清事故原因，查明事故性质和责任，总结事故教训，提出整改措施并对事故责任者提出处理意见。（6）善后工作组：负责做好事故伤亡人员家属的安抚工作，按照国家政策负责遇难者及家属的善后处理和受伤人员的善后工作。7.3 灌注桩作业事故应急救援程序 现场发现人：应立即报告应急救援组、厦门港湾监理安健环部、中电广西安健环部，可越级报告。 现场应急总指挥：紧急调集应急资源，包括人力、交通车辆、船舶、财力等。 采取有效措施防止危害扩大，同时紧急疏散人员、抢救伤员，并送往医院。 保护现场，维护现场秩序。 向上级有关单位汇报事故情况，包括以下内容：发生事故的单位（业主、监理、施工、分包、设备租赁各方）及事故发生的时间、地点和联系电话、报告人；事故的简要经过、伤亡人数、财产损失的初步估计；事故原因、性质的初步判断；事故抢救处理的情况和采取的措施。7.4 应急响应发生事故或紧急情况时，项目部负责人立即按应急预案处理，保护现场，迅速逐级同步上报应急领导小组组长及监理及中电广西业主相关人员。应急小组接到事态信息后，须马上了解情况判断后果，决定处理方法。必要时，应采取避让、疏散、报警、救护、封闭、洗消、切断和隔离危险源等措施，防止损害扩大。发生事故后，在最短时间内寻求第三方(如消防队、抢险队、119、120急救)援助和救护，并按法定程序报政府主管部门进行事故处理。应急小组负责在紧急情况发生时，协调处理紧急事态，组织事故善后工作。小组负责人负责召集应急和事故处理工作会议，确定对策，统一对外联络，调配所须各项资源，确保应急工作有序高效。7.5 善后处置 公司应急领导小组在事故后，安排专人会同相关部门负责组织事故的善后处置工作，包括人员安置、补偿，征用物资补偿等事项。尽快消除事故影响，妥善安置和慰问受害及受影响人员，维护社会稳定，尽快恢复正常施工。7.6 淹溺事故现场应急处置方案 现场人员会水者及救护人员发现溺水者，立即进行施救工作。 现场人员不会水时，立即用绳索、竹竿、木板或救生圈等使溺水者握住后拖上岸。 溺水者被抢救上岸后，立即清除口、鼻的泥沙、呕吐物等，松解衣领、纽扣、腰带等，并注意保暖，必要时将舌头用毛巾、纱布包裹拉出，保持呼吸道畅通。 立即对溺水者进行控水（倒水），使胃内积水倒出。控水（倒水）方法：溺水者俯卧，救护者双手抱住溺水者腹部上提，或将溺水者放于救护者跪撑腿上，同时另一手拍溺水者后背，迅速将水控出。 有呼吸（有脉搏）使溺水者处于侧卧位，保持呼吸道畅通。 无呼吸（有脉搏）使溺水者处于仰卧位，扶住头部和下颚，头部向后微仰保证呼吸道畅通，进行人工呼吸，吹气时，用腮部堵住溺水者鼻孔，每3秒钟吹气一次。 无呼吸（无脉搏）使溺水者处于仰卧，食指位于胸骨下切迹，掌根紧靠食指旁，两掌重叠，按压深度4-5厘米，每15秒吹气2次，按压15次。 如溺水者是儿童，进行人工呼吸时，每3秒钟吹气一次，心脏按压深度1-2厘米，每10秒钟吹气2次，按压10次。 在送往医院的途中对溺水者进行人工呼吸，心脏按压也不能停止，判断好转或死亡才能停止。 被救上岸的溺水者，在实施抢救时，立即拨打急救中心120电话，进行现场抢救。7.7 触电事故现场应急处置方案低压触电事故脱离电源方法：立即拉掉开关、拔出插肖，切断电源。如电源开关距离太远，用有绝缘把的钳子或用木柄的斧子断开电源线。用木板等绝缘物插入触电者身下，以隔断流经人体的电流。用干燥的衣服、手套、绳索、木板、木桥等绝缘物作为工具，拉开触电者及挑开电线使触电者脱离电源。高压触电事故脱离电源方法：立即通知有关部门停电。戴上绝缘手套，穿上绝缘鞋用相应电压等级的绝缘工具拉开开关。抛掷一端可靠接地的裸金属线使线路接地；迫使保护装置动作，断开电源。注意事项：上述使触电者脱离电源的办法，应根据具体情况，以加快为原则，选择采用。在实践过程中，要遵循下列注意事项： 救护人不可直接用手或其它金属及潮湿的构件作为救护工具，而必须使用适当的绝缘工具。救护人要用一只手操作，以防自己触电。 防止触电者脱离电源后可能的摔伤。特别是当触电者在高处的情况下，应考虑防摔措施。即使触电者在平地，要注意触电者倒下的方向，注意防摔。 如事故发生在夜间，应迅速解决临时照明，以利于抢救，并避免扩大事故。 现场急救：（1）当触电者脱离电源后，应根据触电者的具体情况，迅速采取对症救护。（2）触电者伤势不重，应使触电者安静休息，不要走动，严密观察并请医生前来诊治或送往医院。（3）触电者失去知觉，但心脏跳动和呼吸还存在，应使触电者舒适、安静地平卧，周围不要围人，使空气流通，解开他的衣服以利呼吸。同时，要速请医生救治或送往医院。（4）触电者呼吸困难、稀少，或发生痉挛，应准备心跳或呼吸停止后立即作进一步的抢救。 （5）如果触电者伤势严重，呼吸及心脏停止，应立即施行人工呼吸和胸外挤压，并速请医生诊治或送往医院。在送往医院途中，不能终止急救。7.8应急救援联系电话应急领导小组成员的手机24小时开通，联系方式附后。应急指挥中心办公室联系电话：[phone]现场应急联系电话：[phone]电厂业主值长值班应急电话：[phone]防城港海上搜救中心：电话：12395防城港安全生产监督管理局电话：[phone]防城港海事局：电话：[phone]广西壮族自冶区交通厅：电话：[phone]防城港第一人民医院：电话：[phone] 应急物资一览表序号物资名称数量用途备注1对讲机8个通讯联络使用2呼吸袋2个淹溺人员使用5担架1副应急救援组使用6毛巾4条救护组实施救护使用7雨衣雨鞋一批应急人员使用8救生衣一批应急人员使用9海绵1块救护组实施救护使用11脱脂纱布2卷救护组实施救护使用12毛巾2面救护组实施救护使用13救护车1辆救护组实施救护使用电厂一期14便携式药箱1个救护组实施救护使用15道路警示标牌2块道路封闭使用16警示带及路锥若干事故现场保护用1725t汽车吊1辆抢险救援组使用分包单位协助提供18救生艇1艘抢险救援组使用已租赁
