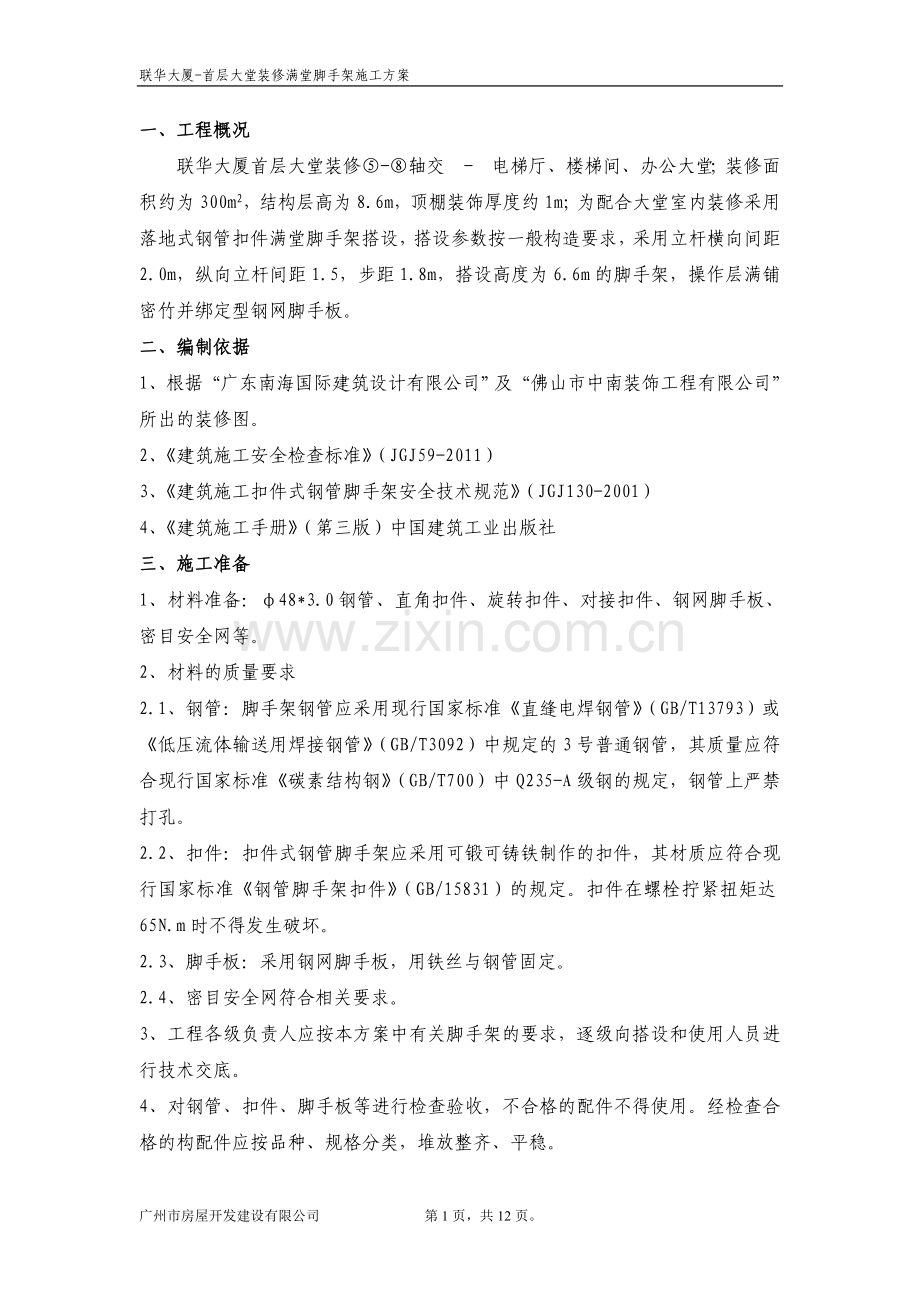

联华大厦-首层大堂装修满堂脚手架施工方案
一、工程概况
联华大厦首层大堂装修⑤-⑧轴交-电梯厅、楼梯间、办公大堂；装修面积约为300m2，结构层高为8.6m，顶棚装饰厚度约1m；为配合大堂室内装修采用落地式钢管扣件满堂脚手架搭设，搭设参数按一般构造要求，采用立杆横向间距2.0m，纵向立杆间距1.5，步距1.8m，搭设高度为6.6m的脚手架，操作层满铺密竹并绑定型钢网脚手板。
二、编制依据
1、根据“广东南海国际建筑设计有限公司”及“佛山市中南装饰工程有限公司”所出的装修图。
2、《建筑施工安全检查标准》（JGJ59-2011）
3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）
4、《建筑施工手册》（第三版）中国建筑工业出版社
三、施工准备
1、材料准备：φ48*3.0钢管、直角扣件、旋转扣件、对接扣件、钢网脚手板、密目安全网等。
2、材料的质量要求
2.1、钢管：脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定，钢管上严禁打孔。
2.2、扣件：扣件式钢管脚手架应采用可锻可铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB/15831）的规定。扣件在螺栓拧紧扭矩达65N.m时不得发生破坏。
2.3、脚手板：采用钢网脚手板，用铁丝与钢管固定。
2.4、密目安全网符合相关要求。
3、工程各级负责人应按本方案中有关脚手架的要求，逐级向搭设和使用人员进行技术交底。
4、对钢管、扣件、脚手板等进行检查验收，不合格的配件不得使用。经检查合格的构配件应按品种、规格分类，堆放整齐、平稳。
5、清除地面上的杂物。
四、脚手架的搭设
1、搭设顺序
放线→铺设垫板→放置水平扫地杆→安装水平扫地杆→安装第一步水平杆→安装其它杆件→铺脚手板→安装防护栏杆及挡脚板→挂立网防护
2、搭设立柱的注意事项
2.1、相邻立柱的对接扣件不得在同一高度内，错开距离应符合规范规定。
2.2、开始搭设立杆时，应每隔5跨设置一道抛撑，直至第一步脚手架搭设完毕。
3、剪刀撑、扣件的安装要求
3.1、剪刀撑应随立柱，纵横向水平杆等同步搭设。
3.2、扣件规格必须与钢管外径一致。
3.3、扣件螺栓拧紧力矩不应小于40N.m,并不大于65N.m。
3.4、对接扣件的开口应向上或向内。
3.5、各杆件端头伸出扣件边缘的长度不小于100mm。
4、铺设脚手板的注意事项
4.1、应满铺、铺稳，靠墙一侧离墙面距离不大于150mm。
4.2、脚手板的探头应采用直径3.2mm镀锌钢丝固定在支撑杆上。
5、搭设栏杆、挡脚板的注意事项
5.1、栏杆、挡脚板应搭设在外排立柱的内侧。
5.2、上栏杆上皮高度为1.2米，中栏杆居中设置。
5.3、挡脚板高度不小于180mm。
五、脚手架构造要求
1、采用单立杆，立杆横距2.0m、纵距均为1.5m，步距1.8m；立杆距墙200mm。相邻立杆的接头位置应错开,布置在不同的步距内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主结点的距离不宜大于立杆间距的1/3。立杆支承在混凝土楼面时垫板采用厚5mm，100*100钢板；每根立杆的底座向上200mm处，应设置纵、横向扫地杆，用直角扣件与立杆固定。
2、立杆与水平杆必须用直角扣件扣紧（水平杆对立杆起约束作用，对确保立
杆承载能力关系很大），不得隔步设置或遗漏。
3、水平杆步距为1.8m,上下水平杆接长位置应错开布置在不同的立杆间距中,与相近立杆的距离不大于纵距的1/3。同一排水平杆的水平偏差不大于5cm。相临步距的水平杆接头应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。杆件端头伸出扣件边缘的长度不小于100mm。
4、剪刀撑联系4根立杆，与地面夹角为45～60度，沿纵横向均设置。剪刀撑应沿架高连续布置，间距不大于9m设置一组。剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或水平杆扣紧外，在其中应增加2～4个扣接点。将一根斜杆扣在立杆上，另一根斜杆扣在横杆的伸出部分上，避免两根斜杆相交时把钢管别弯。斜杆两端扣件与立杆结点（即立杆与横杆的交点）的距离不大于20mm，最下面的斜杆与立杆的连接点离地面不宜大于50cm。在架子第2步及第4步设置贯通水平剪刀撑，剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或水平杆扣紧外，在其中应增加2～4个扣接点。将一根斜杆扣在立杆上，另一根斜杆扣在横杆的伸出部分上，避免两根斜杆相交时把钢管别弯。斜杆两端扣件与立杆结点（即立杆与横杆的交点）的距离不大于20mm，最外面的斜杆与横杆的连接点离最外侧大横杆不宜大于50cm。
5、在铺脚手板的操作层上必须设护栏，护栏高1.2m，每0.4m一道横杆，共设置3道，转角处首尾连接。防护栏杆下侧设置180mm高的挡脚板，用木模板安装固定，防护栏剩余位置满挂密目网。操作层纵向横杆间距750mm。
6、本脚手架水平方向，每两步三跨设置一道牢固的拉结点，拉结点与建筑物结构柱进行刚性拉结，高度4.5m；采用抱柱法，每个结构柱处用钢管环绕连接。
六、设计与计算
本工程脚手架仅为室内装修使用，每平米活荷载不大于100Kg，故不对脚手板及钢管等的受力进行验算。
七、脚手架搭设的交底与验收
1、脚手架搭设前，施工负责人应按照施工方案要求和现场作业条件，对作业人员进行详细的安全技术交底。
2、脚手架搭设完毕，应由施工负责人组织有关人员按施工方案和规范的要求进行验收。脚手架的验收应分段进行，逐项检查，确认符合要求后方可投入使用。
3、脚手架的检验标准：
3.1、钢管立杆纵距偏差为±50mm。
3.2、钢管立杆垂直度偏差不超过2cm。
3.3、扣件紧固力矩为：40-50N.m，不大于65 N.m。抽检安装数量的5%，扣件不合格数量不多于抽查数量的10%。
3.4、对脚手架检查验收应按规范规定进行，凡不符合规定的应立即进行整改，对检查结果及整改情况，应按实测数据进行记录，并由检测人员签字。
4、脚手架的施工和使用应设专人负责，并设安全监督检查人员，确保脚手架的搭设和使用符合设计和有关规定要求。
5、在使用过程中，应定期对脚手架进行检查，发现问题及时整改。
八、脚手架拆除
1、清除脚手架上的杂物及地面障碍物。
2、拆除顺序应由上而下进行，严禁上下同时作业。
3、当脚手架拆至下部最后一根长钢管高度时，应先在适当位置搭临时抛撑加固再拆除。
4、各构配件必须及时分段集中运至指定位置，严禁抛扔。
5、运至地面的构配件及时检查整修与保养，并按品种，规格码放，置于干燥通风处，防止锈蚀。
九、安全保证措施
1、建立安全保证体系
根据有关规定建立健全安全保证体系并成立由项目经理部安全生产负责人为首，各施工单位安全生产负责人参加的“安全生产管理小组”组织领导施工现场的安全生产管理工作。
2、工人须经三级安全教育，考试合格后方可上岗。架子安装、拆除必须由专业队伍施工，架子工必须持证上岗。
3、施工操作人员戴安全帽，穿防滑鞋，栓安全带。作业层满铺脚手板，脚手板质量合格，搭设时两端用与钢管用8#铁丝固定牢，不得有探头板。
4、所有构件都必须合格，并按有关规定进行检查、验收、报验。
5、严禁上下同时交叉作业，严防高空落物伤人。
6、传递物料、工具严禁抛掷，以防坠落伤人。
7、夜间施工要有足够照明。
8、在搭设过程中，应注意调整架体的垂直度，一般通过调整连墙撑的长度来实现。
9、在搭设、拆除时，设置警戒区，禁止其它人员进入危险区域。
10、严格控制施工荷载，脚手板上不得集中堆放荷载，施工荷载不得大于3kN/m。
11、各作业层之间设置可靠的防护栏杆，防止坠落物体伤人。
12、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
13、脚手架料、木枋、模板在塔吊吊运时，必须分开单独吊运，不得与其它物件混装。捆绑绳必须在被起吊物上缠绕一圈，并绑扎牢固。采用两点起吊，且保证两端平衡，防止杆件滑落伤人。
14、 施工人员上下架子，必须搭设爬梯，不准踩扣件、架杆上下。
十、 文明施工保证措施
1、项目部建立文明施工领导小组，施工队主要负责人参加，共同管理现场。
2、 加强对工人的宣传教育。
3、传递物料、工具严禁抛掷，以防坠落伤人。
4、架子拆除后，钢管、扣件、木枋、模板按位置集中堆放，码放整齐。
5、 每天下班前，清扫现场，做到工完场清。
十一、应急救援预案
1、应急救援组积机构
（1）、应急救援领导小组名单架构
组长：赵虎生 电话：[phone]

副组长：黄保 电话：[phone]

组员：肖国军、邓木林、郑德辉 办公室电话：[phone]

（2）、应急救援措施及设备：应急救援小组有关人员24小时开通电话，负责接收和发送从事故现场传来的准确信息。根据事故的情况，立即如实向公司领导简要报告。
（3）、项目部配备：担架、应急药箱、手电筒、车辆等救援器材。
（4）、应急救援程序：如发生重大伤亡事故，应首先拨打120急救中心电话，亦可拨打附近医院的急救电话，迅速将伤员送医院进行抢救，并立刻通知公司有关领导和部门，必要时向110警台求助。
2、施工现场伤员急救程序
（1）、现场抢救和搬运：
①、施工现急救条件差，所以人体受伤后，如已脱离险境，原则上尽量避免对伤者的不必要移动，应立即进行原地临时救护处理。
②、如伤者尚未摆脱险境，所处位置不利于救护或不便于医院救护输送时，应对伤员进行适当的搬运，然后采取现场临时救治处理。
③、正确搬运是减轻伤者痛苦，避免伤员二次受伤的重要环节；不正确搬运可使伤情恶化，甚至危及伤员的生命。
④、施工现场伤员的搬运应尽可能使用担架。
（2）、伤情的观察：根据伤员致伤的原因和外部情况观察，初步判断伤员的伤势，确定采用何种处理手段。
（3）、伤员抢救的临时处理方法：施工现场主要采取止血法、包扎固定法和人工呼吸法等三种方法。
（4）、运送—是将伤员从受伤的现场护送到医院的过程。
（5）、伤员应尽量利用医院救护车；如现场离医院较近的为争取时间亦可直接采用担架运送。
（6）、拔打120急求中心或医院急救电话→（必要时亦可向110报警台求助）→抢救→搬运→伤情观察→临时处置→运送上级医院救治。
3、现场急救处理方法
止血法：当伤员发生大量出血（如颈动脉破裂）时刻有生命危险时，应选用以下的止血。
（1）、手压法：用手指、手掌或拳头压迫伤部以上的动脉干，来减少出血。压迫点应放在易于找到动脉的经路上，压向骨骼方能有效。
（2）、加压包扎法：在伤口上放厚敷料，用绷带加压包扎，或是用急救包加压包扎，压力以适度、能止务，大多数可以有效。
（3）、填塞止血法：用无菌敷料填塞在伤口风内外扎，对于腹股沟部、腋部和肩部等是伤口，由于位置较深，不能用加压包扎或血带止血时，可能此法。
（4）、于有内出血的伤者，现场救护人员应严密观察伤员的脉搏、呼吸、血压、抢救休克。应尽快送医院手术处理。
4、社会公共救援联络电话
火警：119 报警：110 医院急救：120 交通肇事：122
市一医院：83811233 市二医院：83350411
市中医院：82286256 禅城区中心医院：82272991
广州市房屋开发建设有限公司 第12页，共12页。
