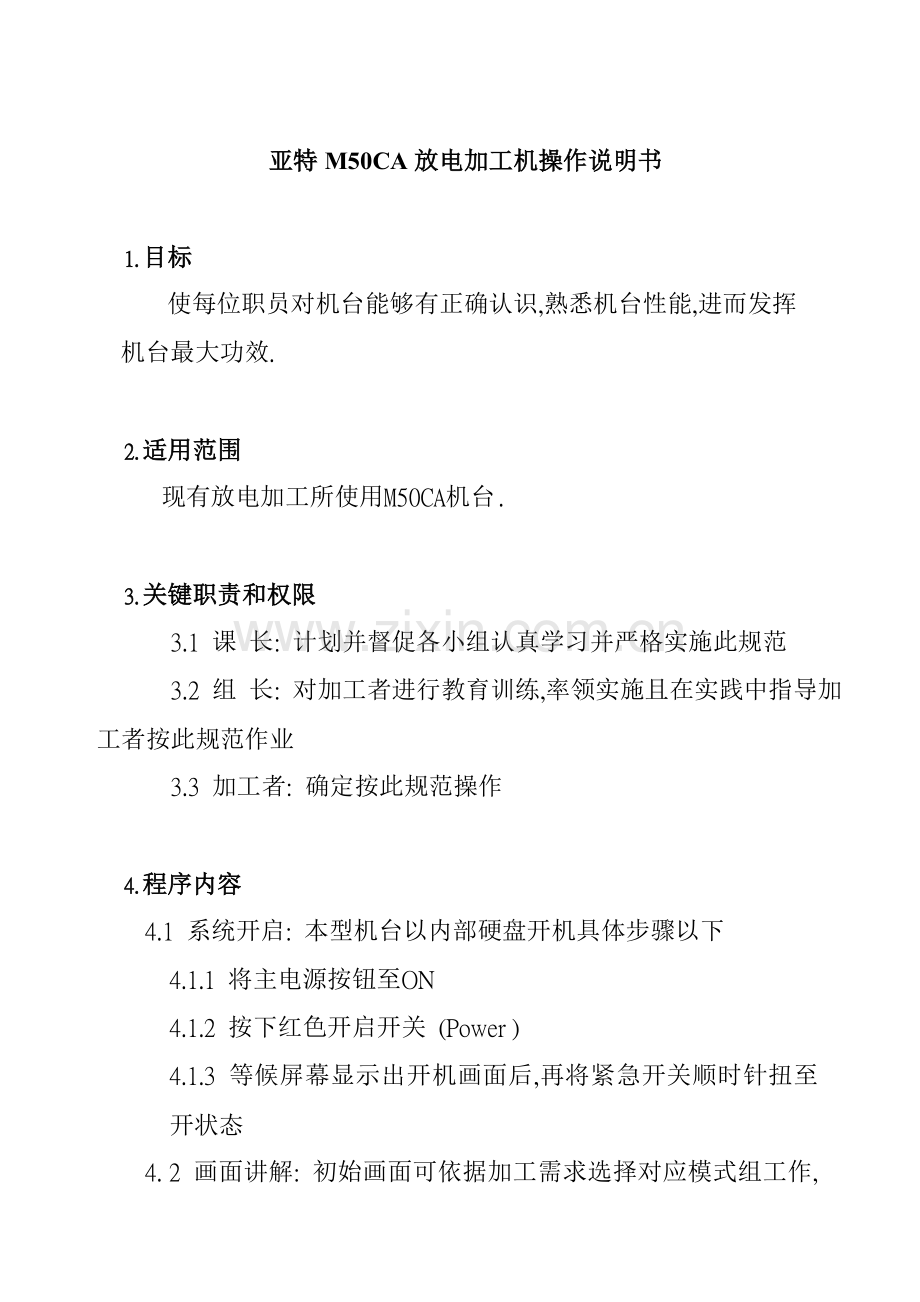

亚特M50CA放电加工机操作说明书

1. 目标
使每位职员对机台能够有正确认识,熟悉机台性能,进而发挥机台最大功效.

2. 适用范围
现有放电加工所使用M50CA机台.

3. 关键职责和权限
3.1 课 长: 计划并督促各小组认真学习并严格实施此规范
3.2 组 长: 对加工者进行教育训练,率领实施且在实践中指导加工者按此规范作业
3.3 加工者: 确定按此规范操作

4. 程序内容
4.1 系统开启: 本型机台以内部硬盘开机具体步骤以下
4.1.1 将主电源按钮至ON
4.1.2 按下红色开启开关 (Power )
4.1.3 等候屏幕显示出开机画面后,再将紧急开关顺时针扭至开状态

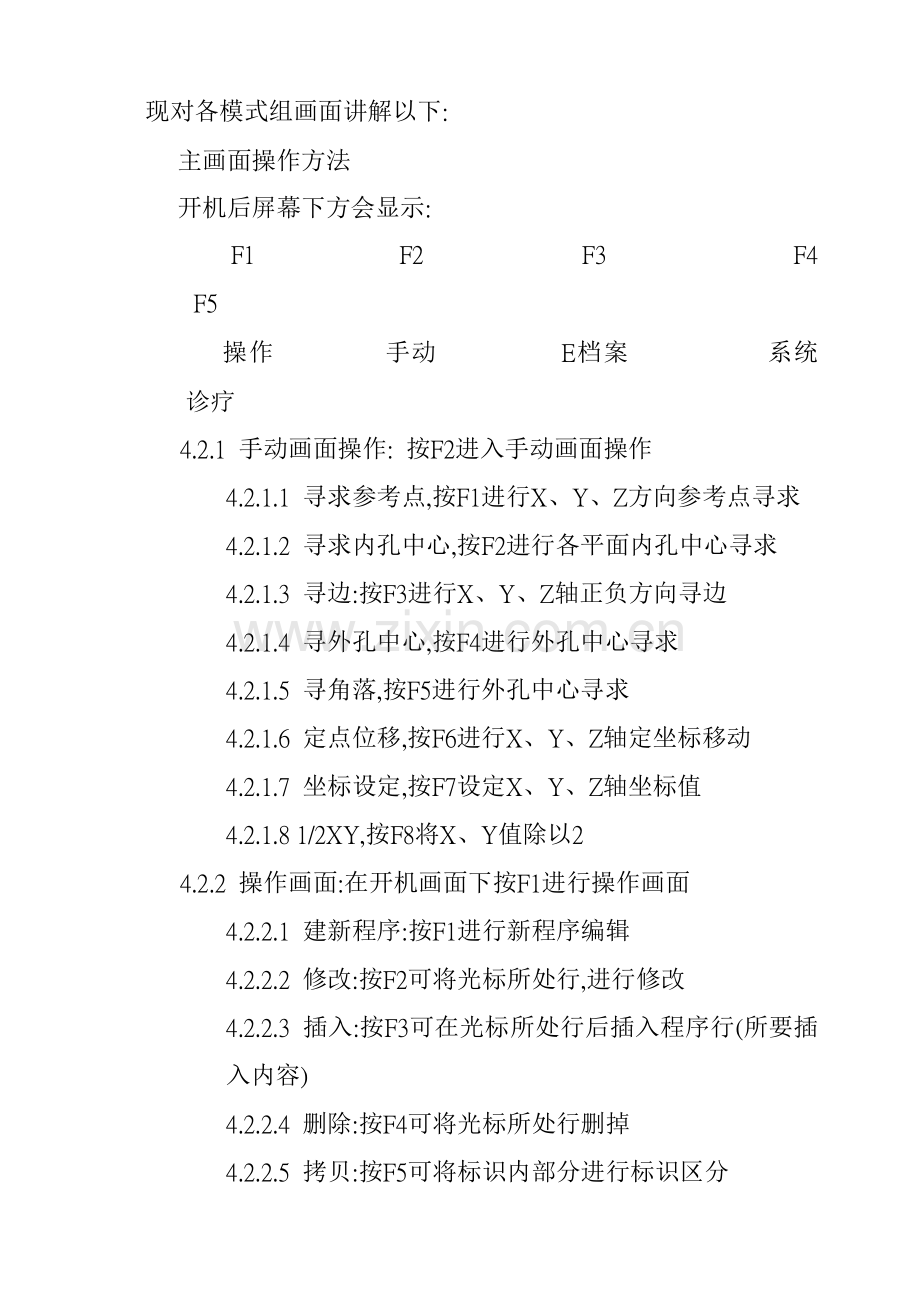

4. 2 画面讲解: 初始画面可依据加工需求选择对应模式组工作,现对各模式组画面讲解以下:
主画面操作方法
开机后屏幕下方会显示:
F1 F2 F3 F4 F5
操作 手动 E档案 系统 诊疗
4.2.1 手动画面操作: 按F2进入手动画面操作
4.2.1.1 寻求参考点,按F1进行X、Y、Z方向参考点寻求
4.2.1.2 寻求内孔中心,按F2进行各平面内孔中心寻求
4.2.1.3 寻边:按F3进行X、Y、Z轴正负方向寻边
4.2.1.4 寻外孔中心,按F4进行外孔中心寻求
4.2.1.5 寻角落,按F5进行外孔中心寻求
4.2.1.6 定点位移,按F6进行X、Y、Z轴定坐标移动
4.2.1.7 坐标设定,按F7设定X、Y、Z轴坐标值
4.2.1.8 1/2XY,按F8将X、Y值除以2
4.2.2 操作画面:在开机画面下按F1进行操作画面
4.2.2.1 建新程序:按F1进行新程序编辑
4.2.2.2 修改:按F2可将光标所处行,进行修改
4.2.2.3 插入:按F3可在光标所处行后插入程序行(所要插入内容)
4.2.2.4 删除:按F4可将光标所处行删掉
4.2.2.5 拷贝:按F5可将标识内部分进行标识区分
4.2.2.6 标识:按F6可将通常程序行进行标识区分
4.2.2.7 不标识:按F7可将标识部分取消标识
4.2.2.8 档案:按F8进入档案画面
4.2.2.9 加工:按F9可行程序加工
4.2.2.10离开:按F10离开操作画面,回到开机画面
4.2.3 系统操作:
在开机画面下按F4进行系统操作,通常情况下用F5、F6、F7进行X、Y、Z归零动作
4.2.4 诊疗:维修人员可使用
4. 3 子画面操作
4.3.1 在操作画面下F8档案有以下模式
4.3.1.1 载入:按F1进入程序名称档案系列,可进行程序调出或查找.
4.3.1.2 存档:按F2将显示在画面上程序或修改后程序存盘
4.3.1.3 存新檔:按F3将显示在画面上程序存入另一不一样文件名称中
4.3.1.4 拷贝:按F4将程序重制一份或多份
4.3.1.5 删除:按F5可将档案中程序删除
4.3.2 在操作画面下,F3插入以下子模式
4.3.2.1 坐标:按F1可进行参考点寻长和三轴坐标设定
4.3.2.2 寻边:按F2
1) 可进行三轴寻边动作
2) 内孔中心或外边孔中心寻求
3) 角落对刀
4.3.2.3 位移:按F3可进行三轴坐标移动编辑
4.3.2.4 加工:按F4可进行三轴中任一轴(二轴或三轴)直线加工
4.3.2.5 行星:按F5能够进行圆孔、方孔等摇摆方法加工
4.3.2.6 杂项:按F6可选择暂停动作. (暂未用到)
4.3.2.7 子程序:按F7进行子程序呼叫
4.3.2.8 开关:按F8可选择开关油泵等机械部分开关动作
4.3.2.9 离开:按F10回上一画面模式
4. 4 关机
4.4.1 先将紧急制动开关压下
4.4.2 将电源开关关至“OFF”状态
4.4.3 关机后不得立即开机,需待2至3分钟
5. 附页
亚特机台加工方案
亚特机台加工方案
尺寸基础单位为 MM

1. 放电面积在60*60至80*80
A450-14: 放电尺寸间隙: 0.180 余量间隙: 0.360
A210-14: 0.130 0.280
A120-11: 0.100 0.200
A090-08: 0.080 0.150
A060-12: 0.070 0.125
A045-14: 0.060 0.110
A045-10: 0.050 0.080
精度 ±0.02 A045-09: 0.045 0.070

2. 放电面积在50*50至60*60
A300-13: 放电尺寸间隙: 0.150 余量间隙: 0.300
A150-12: 0.120 0.200
A090-10: 0.090 0.160
A060-13: 0.075 0.130
A045-13: 0.070 0.105
A045-11: 0.055 0.090
A045-09: 0.045 0.070
A030-07: 0.032 0.032
A030-04: 0.027 0.027

3.放电面积在35*35至50*50
A210-13: 放电尺寸间隙: 0.120 余量间隙: 0.250
A120-11: 0.090 0.180
A090-08: 0.080 0.150
A060-12: 0.070 0.125
A045-11: 0.045 0.090
精度 ±0.02 A030-11: 0.035 0.070
精度 ±0.01 A030-10: 0.030 0.060

4.放电面积在25*25至35*35
A150-12: 放电尺寸间隙: 0.120 余量间隙: 0.220
A090-10: 0.090 0.160
A060-13: 0.075 0.130
A045-14: 0.060 0.110
A030-14: 0.050 0.085
A030-13: 0.040 0.075
A030-11: 0.035 0.070
A030-09: 0.033 0.055
A030-08: 0.025 0.050
精度 ±0.02 A020-06: 0.028 0.028
精度 ±0.01 A020-04: 0.025 0.025

5.放电面积在15*15至25*25之间
A120-11: 放电尺寸间隙: 0.120 余量间隙: 0.200
A060-13: 0.090 0.130
A045-14: 0.060 0.110
A030-13: 0.040 0.075
A030-11: 0.035 0.070
A030-09: 0.033 0.055
A020-09: 0.028 0.045
精度 ±0.02 A020-08: 0.025 0.040
精度 ±0.01 A020-04: 0.025 0.030
A015-04: 0.022 0.022

6.放电面积在10*10至15*15
A090-10: 放电尺寸间隙: 0.090 余量间隙: 0.160
A060-12: 0.070 0.125
A045-14: 0.060 0.110
A045-11: 0.055 0.090
A030-11: 0.035 0.070
A020-11: 0.030 0.050
精度 ±0.02 A020-07: 0.030 0.030
精度 ±0.01 A020-04: 0.025 0.035
A015-04: 0.022 0.022

7.放电面积在8*8至10*10
A090-10: 放电尺寸间隙: 0.090 余量间隙: 0.160
A060-12: 0.070 0.125
A045-14: 0.060 0.110
A030-11: 0.035 0.070
精度 ±0.02 A020-07: 0.030 0.030
精度 ±0.01 A020-04: 0.025 0.030
A015-04: 0.022 0.022

8.放电面积在5*5至8*8
A060-12: 放电尺寸间隙: 0.070 余量间隙: 0.125
A045-14: 0.060 0.110
A030-11: 0.035 0.070
精度 ±0.02 A020-07: 0.030 0.030
精度 ±0.01 A020-04: 0.025 0.030
A014-04: 0.022 0.022

9.放电面积在3*3至5*5
A045-14: 放电尺寸间隙: 0.060 余量间隙: 0.110
A030-11: 0.035 0.070
A020-07: 0.030 0.050
精度 ±0.02 A015-08: 0.025 0.025
精度 ±0.01 A010-08: 0.024 0.024
A010-06: 0.019 0.019

10.放电面积在1.5*1.5至3*3
A030-11: 放电尺寸间隙: 0.038 余量间隙: 0.070
A020-10: 0.033 0.050
A015-9: 0.028 0.040
精度 ±0.02 A010-8: 0.024 0.024
精度 ±0.01 A010-5: 0.019 0.019

11.放电面积在1.5*1.5以下
A020-11: 放电尺寸间隙: 0.035 余量间隙: 0.060
A015-8: 0.025 0.045
A010-7: 0.022 0.033
精度 ±0.02 A010-4: 0.018 0.018
精度 ±0.01 A005-4: 0.017 0.017
