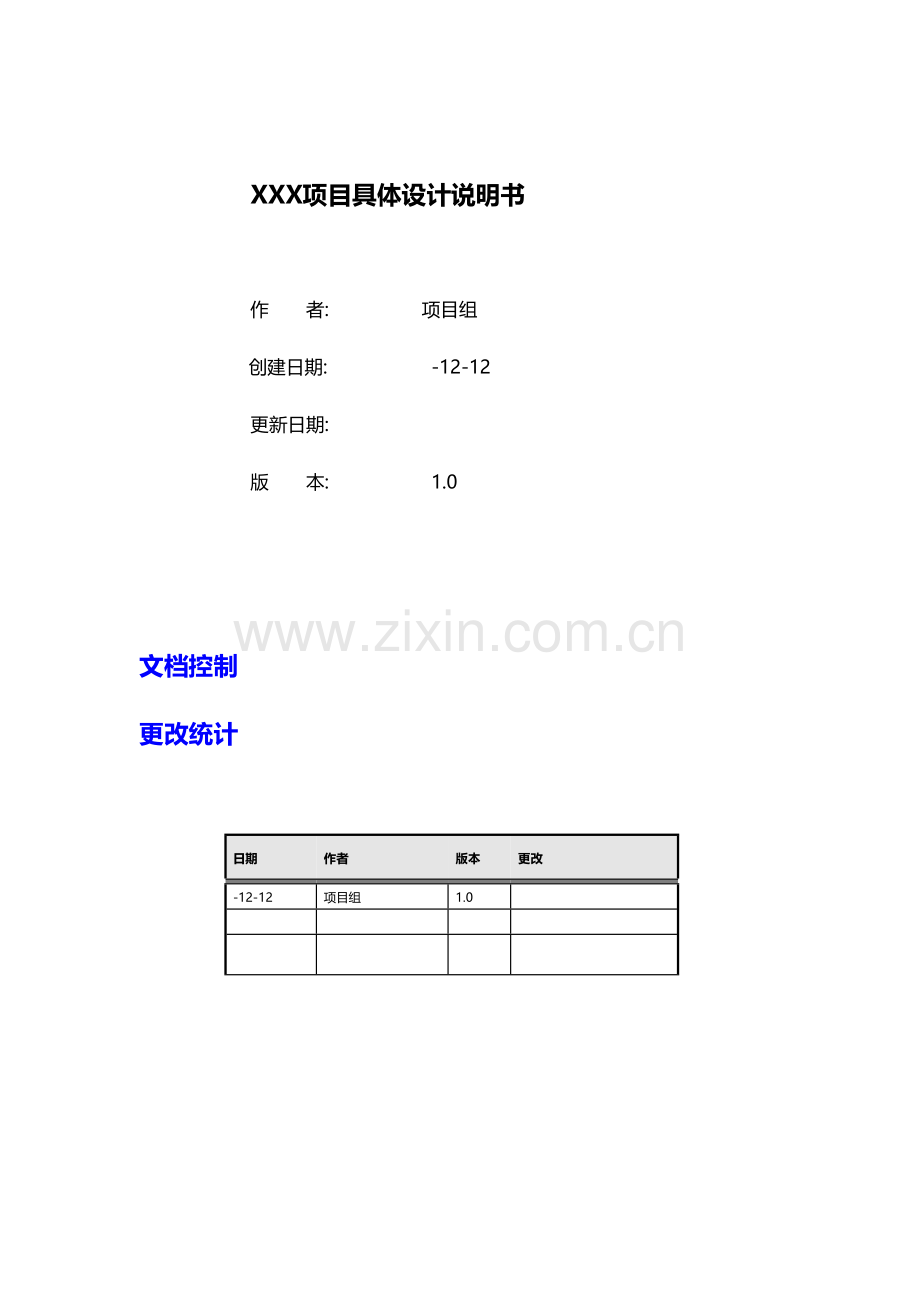

XXX项目具体设计说明书
作 者: 项目组
创建日期: -12-12
更新日期:
版 本: 1.0
文档控制
更改统计
日期
作者
版本
更改
-12-12
项目组
1.0

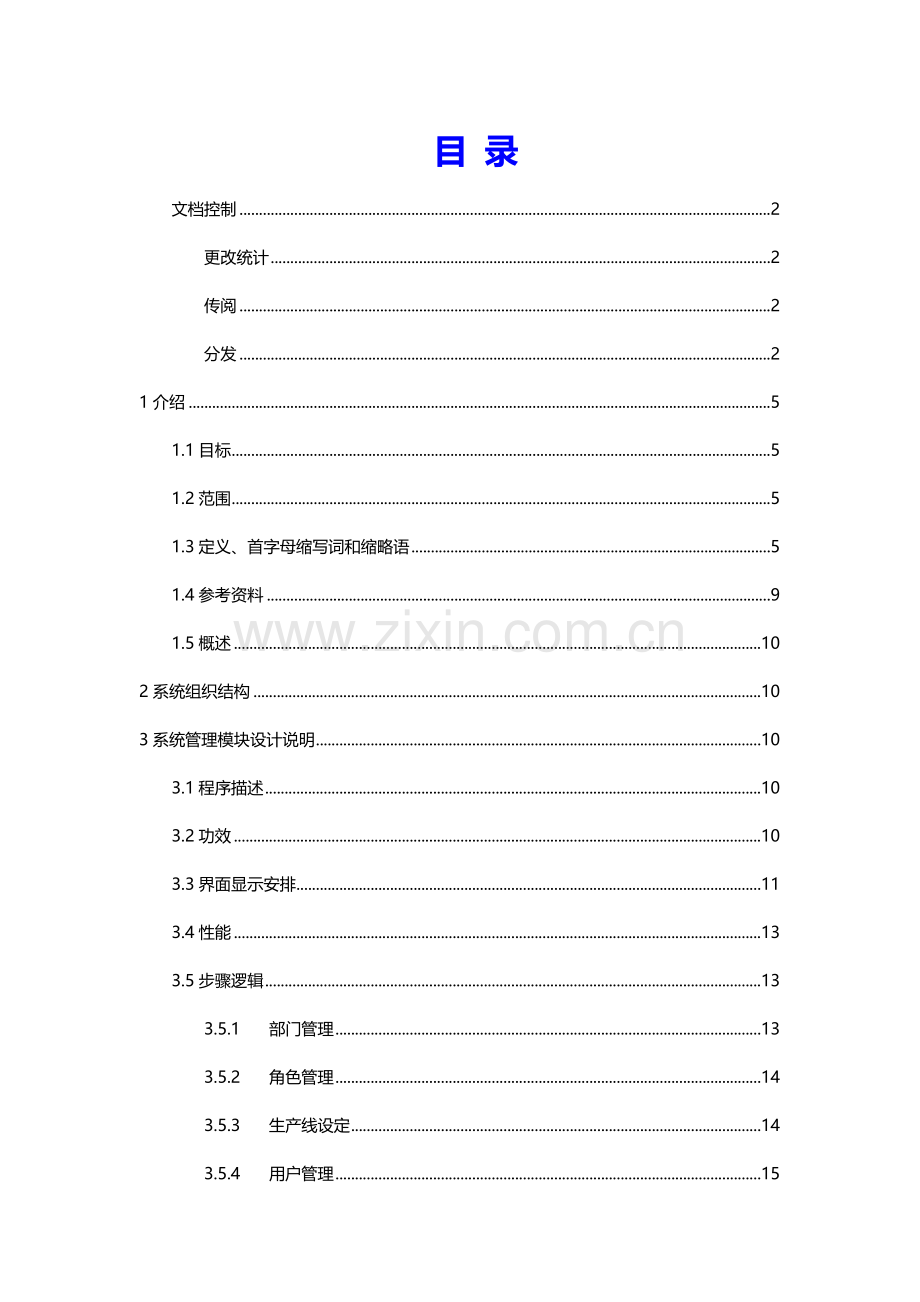

目 录
文档控制 2
更改统计 2
传阅 2
分发 2
1介绍 5
1.1目标 5
1.2范围 5
1.3定义、首字母缩写词和缩略语 5
1.4参考资料 9
1.5概述 10
2系统组织结构 10
3系统管理模块设计说明 10
3.1程序描述 10
3.2功效 10
3.3界面显示安排 11
3.4性能 13
3.5步骤逻辑 13
3.5.1 部门管理 13
3.5.2 角色管理 14
3.5.3 生产线设定 14
3.5.4 用户管理 15
3.5.5 箱签打印设定 16
3.5.6 仓库管理设定 16
4生产管理模块设计说明 17
4.1程序描述 17
4.2功效 17
4.3界面显示安排 17
4.4性能 20
4.5步骤逻辑 20
4.5.1初始券别 20
4.5.2初始品种 21
4.5.3冠字编制 22
4.5.4冠字审核 23
4.5.4下达冠字 24
4.5.4出库计划 24
5箱签打印管理模块设计说明 25
5.1程序描述 25
5.2功效 25
5.3界面显示安排 26
5.4性能 28
5.5步骤逻辑 29
5.5.1制订箱签打印计划 29
5.5.2箱签打印 30
5.5.3箱签打印失败管理 31
5.5.4箱签打印计划变更管理 31
5.5.5制订特殊箱签打印计划 32
6报表模块设计说明 32
6.1程序描述 32
6.2功效 32
6.3界面显示安排 33
6.4步骤逻辑 34
6.4.1 人民币产品入库单 34
6.4.2 解缴查询 35
6.4.3 生产报表 36
7库存管理模块设计说明 36
7.1程序描述 36
7.2功效 36
7.3界面显示安排 37
7.4步骤逻辑 39
7.4.1 货位调整 39
7.4.2 入库 40
7.4.3 出库 41
7.4.4 盘点 42
7.4.5 退库 42
货币信息二维条码管理系统
具体设计说明书
1介绍
此系统关键分为系统管理、生产管理、箱签打印管理、报表、库存管理五大模块。
1.1目标
确定系统工作范围，规范软件开发，制订具体开发计划。
1.2范围
此具体设计说明书关键对系统管理、生产管理、箱签打印管理、报表、库存管理五大模块进行业务步骤和系统结构进行描述。
1.3定义、首字母缩写词和缩略语
券别：
人民币品种名称。
现在有：壹佰圆、伍拾圆、贰拾圆、拾圆、伍圆、贰圆、壹圆、伍角、贰角、壹角。
计量单位：
若干产品组织在一起时名称，具体见下表：
单位
张/单位
说明
张
1
关键计量单位
尺数
1000
报表计量单位
箱
可变
系统基础计量单位
组
可变
仓库管理计量，若干箱组成
货物在仓库中位置
系统管理员：
进行系统维护，人员管理、部门管理、券别设置等工作
计划员：
进行生产管理、监督生产情况、管理冠字下达等工作
解缴员：
进行和解缴相关工作，如：制订出库计划、生成报表，打印入库单等
l 入库：
人民币产品由检封车检进入到库房操作整体过程
l 出库：
人民币产品由印钞厂金库到银行关键库操作中由印钞厂金库完成操作
l 盘点：
库房内部对库存人民币产品清点过程
l 扫描方法
条码扫描器扫描箱签方法：
批量扫描
组扫描
首尾扫描
单箱扫描
批量扫描
对同批次若干组产品，条码扫描器只扫描首组和未组箱签，自动生成在若干组产品全部箱签。仅用于盘点。
l 组扫描
条码扫描器只扫描一组产品（通常为一个台板）中一至两箱箱签，自动生成一组内其它箱签。
l 首尾扫描
条码扫描器只组内起始和末尾箱箱签，自动生成在起始和末尾箱之间其它箱签。
单箱扫描
条码扫描器扫描箱签时，只生成这一箱箱签。
l 货位
货物在仓库中位置。
箱签：
将下列信息加密生成二维条码打印成标签。系统管理主体。
名称
定义
同义词
备注
标志
共8字节
1：箱签版本，＝1
2：加密，0：不加密
6：保留
品种
生产时对券别/版本内部称呼
产品名称
箱冠字
箱外代号＋箱外大号
箱冠号
箱号
箱序号
厂名
生产厂
日期
生产日期
装箱
装箱人
券别
数量
每箱数量
冠字
和箱外大号相关
序列号前缀
号码
和箱序号相关
序列号
组号
组起始箱序号
箱数
每组箱数
银行内容
信息可能需要增加。
01抗 打拉持
4188
二维条码
年份
箱外代号
箱外大号
箱号
条码
箱签外观示意及术语解释
品种:
或产品名称，生产时对券别/版本内部称呼。一个券别可能对应多个品种（产品名称）。
打印计划员：
检封车间装箱班负责生产安排人员，在系统中负责生成当日生产任务。
打印员：
检封车间装箱班实施打印任务人员，在系统中负责打印箱签并通知生产线工作人员。
装箱员：
检封车间装箱班生产线工作人员，根据生产实际在具体工作中能够作为装箱员或贴签员，在系统中对照自己工作安排确定打印计划员制订打印计划，并在异常处理中进行确定。
中心质检员：
检封车间中在箱体发生破坏时或质量抽检时，制订打印计划，并实施特殊打印。
打印计划：
由打印计划员依据当日生产安排，将需要打印箱签添加到计划列表，由对应装箱员确定后生效。
箱签打印：
打印员将制订成功箱签实施打印过程
打印失败：
因为意外原因，系统在箱签输出打印过程中，未能正确打印出所需箱签，需要重新打印这些箱签时实施操作
箱签作废:
因为生产变更，将制订过多生产任务取消，留待以后进行生产处理过程，能够进行箱签作废箱签必需是计划成功或打印成功并未入库箱签
特殊打印:
因为箱体发生破损、或因为质抽查造成了箱签不可使用，需要单独一些特殊箱签，这个过程称为特殊打印。特殊打印箱签必需是曾经成功入库箱签。
1.4参考资料
西安印钞厂： 《货币信息二维条码管理系统》 需求分析；
西安印钞厂： 《货币信息二维条码管理系统》 需求分析补充说明；
北京南开戈德：《货币信息二维条码管理系统》 软件需求规格
西安印钞厂： 相关报表：
n 《成品库收付日报表》
n 《成品库存帐》
n 《人民币产品入库单》
西安印钞厂： 《货币信息二维条码管理系统》
1.5概述
此具体设计说明书包含了生产管理各个模块具体设计、接口说明、步骤框架。
2系统组织结构
货币信息二维条码管理系统
系统管理
生产管理
箱签打印管理
库存管理
报表
3系统管理模块设计说明
3.1程序描述
系统管理在系统中处于最底层，各个模块中数据基础来自系统管理设置。
3.2功效
系统能够对部门、角色、人员进行管理，对生产线、箱签打印、仓库管理进行基础数据设定。
3.3界面显示安排
界
（部门管理）
（角色管理）
（生产线设定）
（用户管理）
（箱签打印设定）
（仓库管理设定）
3.4性能
本系统对数据输入控制有很高正确性和正确性，系统模块化结构，松耦合，强内聚，含有很强灵活性。
3.5步骤逻辑
3.5.1 部门管理
输入数据项：部门类别、部门名称
中间处理过程以下：
输出数据项：中间件（DBBM接口）
部门管理界面只有系统管理员能够进行操作，它实现对印钞厂各部门分类管理，系统将部门根据系统结构分为检封管理、生产管理、库房管理三种。
3.5.2 角色管理
输入数据项：角色名称
中间处理过程以下：
开启角色窗口
输入角色名称
输入正当检验
错误信息：角色名称不为空。
正确信息提醒：添加成功。
错误信息：角色名称已经存在。
添加角色
输出数据项：中间件
3.5.3 生产线设定
输入数据项：生产线名称
中间处理过程以下：
开启生产线窗口
输入生产线名称
输入正当检验
错误信息：名称不为空。
正确信息提醒：添加成功。
错误信息：名称已经存在。
添加
输出数据项：中间件
3.5.4 用户管理
输入数据项：用户名称、主码、密码、部门、权限
中间处理过程以下：
开启用户窗口
输入用户信息
输入正当检验
错误信息：用户信息不为空。
正确信息提醒：添加成功。
错误信息：用户信息已经存在。
添加用户
输出数据项：中间件
3.5.5 箱签打印设定
输入数据项：厂名、车间名、生产线、箱签打印张数、品种
中间处理过程以下：
开启添加窗口
输入添加信息
输入正当检验
错误信息：信息不为空。
正确信息提醒：添加成功。
错误信息：信息已经存在。
添加
输出数据项：中间件
3.5.6 仓库管理设定
输入数据项：仓库名、库管员、品种、货位。
中间处理过程以下：
开启添加窗口
输入添加信息
输入正当检验
错误信息：信息不为空。
正确信息提醒：添加成功。
错误信息：信息已经存在。
添加
输出数据项：中间件
4生产管理模块设计说明
4.1程序描述
4.2功效
生产管理部分能够对券别、品种、冠字进行设置，下达出库计划，而且能够进行生产查询。
4.3界面显示安排
（初始券别）
（初始品种）
（冠字编制）
（冠字审核）
（下达冠字）
（出库计划）
4.4性能
本系统对数据输入控制有很高正确性和正确性，系统模块化结构，松耦合，强内聚，含有很强灵活性。
4.5步骤逻辑
4.5.1初始券别
输入数据项：券别、金额
输出数据项：中间件（DBQB）
处理过程以下图
说明：
券别设置界面能够添加系统使用有效券别，并设置它金额，依据实际情况，系统限制券别只能够是壹佰圆、伍拾圆、贰拾圆、拾圆、伍圆、贰圆、壹圆、伍角、贰角、壹角，其金额系统自动进行设置。
4.5.2初始品种
输入数据项：品种、券别、每张箱数，每组箱数、箱外代号。
输出数据项：中间件（DBPZ）
中间处理过程以下：
说明：
品种设置依靠券别设置，任何品种全部必需指定它券别，设置成功后是不能修改。而且品种名称不能够反复。
4.5.3冠字编制
数据输入项：品种、冠字、箱外大号、箱冠字、状态。
数据输出 ： 中间件（DBGZ接口）
数据处理步骤以下：
说明：
冠字设置依靠于品种设置，在选定品种后能够为其添加冠字，标准上冠字能够随意添加，不过依据生产实际需求提议：系统在同一时期最多只为一个品种设置两个有效冠字，生产完成和还未开始生产冠字能够设置它状态为“禁用”，以降低人工操作中可能存在错误。
4.5.4冠字审核
根据现在生产步骤，冠字编写是由第1冠字编辑员、第2冠字编辑员分别编写一套完成，全部已经编制冠字，需要经过这个功效来进行比对，比对成功后才能审核经过，只有审核经过冠字，才能够在冠字下达列表中显示，不然该冠字不能列为下十二个月冠字生产计划。
开启冠字审核窗口
选择审核冠字
输入正当检验
错误信息：信息不为空。
正确信息提醒：审核成功。
错误信息：信息已经存在。
审核
4.5.4下达冠字
开启冠字下达窗口
选择下达冠字
输入正当检验
错误信息：信息不为空。
正确信息提醒：下达成功。
错误信息：信息已经存在。
下达
4.5.4出库计划
库存查询输入数据项：调入库、调入品种
库存查询输出数据：中间件（）
制订出库计划输入项：箱冠字、起始箱号、中止箱号。
制订出库计划输出：中间件
取消出库计划输入项：角色、角色使用期、密码、密码使用期
取消出库计划输出：中间件
处理步骤以下：
说明：
出库计划是解缴员接到银行出库要求后完成一项操作，系统自动给用户提醒现有库存内容，解缴员只需要从库存中选择需要出库地内容即可。
5箱签打印管理模块设计说明
5.1程序描述
箱签打印管理系统关键包含五个子界面：制订箱签打印计划、箱签打印、箱签打印失败管理、箱签打印计划变更管理、制订特殊箱签打印计划。
5.2功效
制订箱签打印计划：由打印计划员来制订打印计划，为打印作准备。
箱签打印：由打印员定制打印起始项，而且打印箱签。
箱签打印失败管理：由计划员来操作打印失败箱签，控制打印失败。
箱签打印计划变更管理：由计划员来进行打印计划变更操作。
制订特殊箱签打印计划：当碰到箱签破损、质量抽检等情况时，需要制订中心质检员制作特殊打印计划。
5.3界面显示安排
（制订箱签打印计划）
（箱签打印）
（箱签打印失败管理）
（箱签打印计划变更管理）
（制订特殊箱签打印计划）
5.4性能
本系统对数据输入控制有很高正确性和正确性，系统模块化结构，松耦合，强内聚，含有很强灵活性。
5.5步骤逻辑
5.5.1制订箱签打印计划
5.5.2箱签打印
5.5.3箱签打印失败管理
5.5.4箱签打印计划变更管理
等同于箱签打印失败管理。
5.5.5制订特殊箱签打印计划
开启窗口
输入箱签信息
输入正当检验
错误信息：信息不为空。
正确信息提醒：制订成功，能够打印。
错误信息：信息已经存在。
制订计划
6报表模块设计说明
6.1程序描述
报表模块关键包含三大部分：人民产品入库单、解缴查询、生产报表。
6.2功效
人民币产品入库单：帮助解缴员打印银行入库单。
解缴查询：为生产部和库房提供多种查询功效。
生产报表：为生产提供多种报表展现。
6.3界面显示安排
（人民币产品入库单）
（解缴查询）
（生产报表）
6.4步骤逻辑
6.4.1 人民币产品入库单
开启窗口
选择出库信息
输入正当检验
错误信息：信息不为空。
正确信息提醒：许可打印。
错误信息：信息已经存在。
生成单据
6.4.2 解缴查询
入库数据输入项：品种、起始日期、终止日期
输出项：中间件
出库数据输入项：品种、调入库、起始日期、终止日期
数据输出：中间件
处理步骤以下：
6.4.3 生产报表
7库存管理模块设计说明
7.1程序描述
本模块关键完成库房日常出库、入库、盘点、退库操作，和产品调库工作。
仓库管理
调 库
入 库
出 库
盘 点
退 库
7.2功效
实现日常库房管理操作。
7.3界面显示安排
（货位调整）
（入库）
（出库）
（盘点）
（退库）
7.4步骤逻辑
7.4.1 货位调整
开启窗口
选择品种、货位
输入正当检验
错误信息：信息不为空。
正确信息提醒：调整成功。
错误信息：信息已经存在。
货位调整
7.4.2 入库
7.4.3 出库
7.4.4 盘点
7.4.5 退库
整个业务逻辑是出库操作逆操作。
