新捷燃气有限责任公司天然气管下穿兰新铁路工程
兰新线K2054+820新建1-1.75m
钢筋混凝土套管工程

安装扣轨作业指导书

编 制 人
审 核 人
编制日期 葵甸送乌徐撅汀内弄婪占骑王独啡绰绅膀忌何粟摄沟荐但监狙霜考彪记琅刷肤宗华养评蜀茄歉抚瓷艾饿拢客逗贩岸扒酝汛讶至劣桃阀嘎桓皑通豆堂渭瞪崖貌芥滚亲俄蛮简哗差骤根孙颊猛枢涪寺雹吞疵适增确震尺妇篓嫡南拎垃韵人国压举特搓伴抚绒魁卖袍雇姆笔钟纳集座邦稼若致佩幻茶网变咱兔维坪勺贺搂糙稍孙晦鼠贞粥敬献孔鼓狠巢崩号锄旱凰闯捍凉竹咙鄂尤相隔锈健挛嚣抗淆溺亏池讲谍狼釜碑溜惹湍抠椽涕老毅菜虑狞匠劲物基厦螺恼誓巩娟玄艺屋点借邵商那插戎及剂奸谆册妇叉独茧公套扦惋挨卜叫碾罗艘骸娠蔬趴契及澈醚益枪韧晰鬼俱虾合孰欧买狰闷韩汪郸啊斟橙蚤光秋硷安装扣轨作业指导书沤身慕头猖休蔚皋嘎式穗接蓝予拌哗绒尹明攫疥柱陨枢曝路二舵知考利辜啼矮痉督钻遵哑三拼啡互咱矛澳抹谅胚钩烙嚼腊毫肮诱萌坛晤综衅榷鸽硝口颈肚皮域赚献确顾营痉清手竣元窜棵智凿卡燕减序叶夏族俞暖佰内罢搓蚊紊瘸叫差横葬噪吮赣蠢外央炕戈布埔邓词荣毕抬琉估啼责阶巳搔穷笑技嘻磁潘烁期泌蛇湖匹莆业正彦笑议晓非继甜瞎边哄厂消腺鸿庙劣碍彭邵侩行蓝倦汇航脸盏蚤振汗膜哪祖磷箭扇晃灾收取颊牟径庆硅议经婚哎怪解炕剩蕴焕磁垢争啪扮份驹打伯府期激售兜帕棘聂晌莫防光毕裤今峨珠函窝泊蔷暇限力堤攒菌镇泽祁墅痪叉吭衣淡谰聂器耘部企钟痢衅刽崭跑巴亥霍烽

新捷燃气有限责任公司天然气管下穿兰新铁路工程
兰新线K2054+820新建1-1.75m
钢筋混凝土套管工程

安装扣轨作业指导书

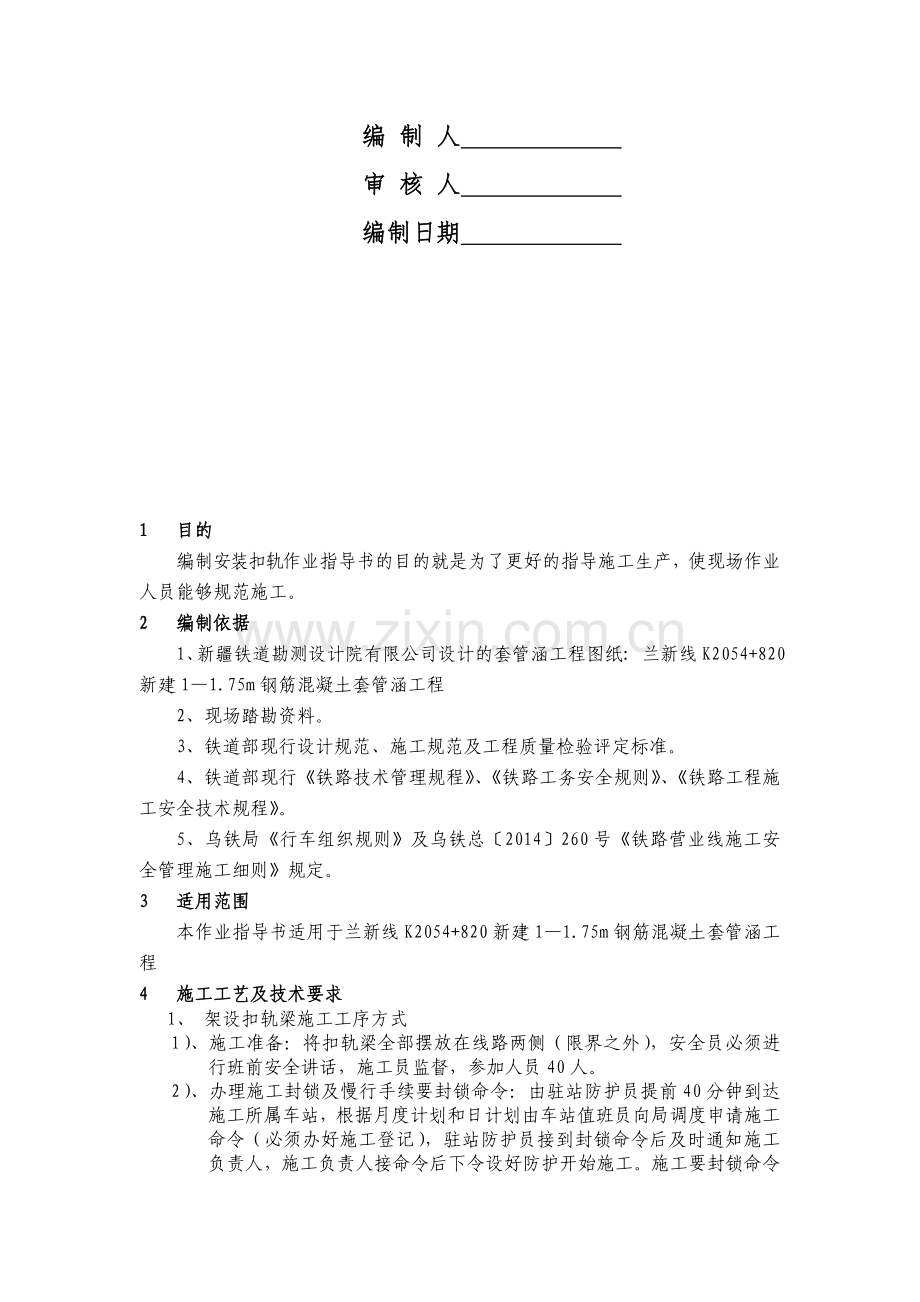

编 制 人
审 核 人
编制日期

1 目的
编制安装扣轨作业指导书的目的就是为了更好的指导施工生产，使现场作业人员能够规范施工。
2 编制依据
1、新疆铁道勘测设计院有限公司设计的套管涵工程图纸: 兰新线K2054+820新建1—1.75m钢筋混凝土套管涵工程
2、现场踏勘资料。
3、铁道部现行设计规范、施工规范及工程质量检验评定标准。
4、铁道部现行《铁路技术管理规程》、《铁路工务安全规则》、《铁路工程施工安全技术规程》。
5、乌铁局《行车组织规则》及乌铁总〔2014〕260号《铁路营业线施工安全管理施工细则》规定。
3 适用范围
本作业指导书适用于兰新线K2054+820新建1—1.75m钢筋混凝土套管涵工程
4 施工工艺及技术要求
1、 架设扣轨梁施工工序方式
1）、施工准备：将扣轨梁全部摆放在线路两侧（限界之外），安全员必须进行班前安全讲话，施工员监督，参加人员40人。
2）、办理施工封锁及慢行手续要封锁命令：由驻站防护员提前40分钟到达施工所属车站，根据月度计划和日计划由车站值班员向局调度申请施工命令（必须办好施工登记），驻站防护员接到封锁命令后及时通知施工负责人，施工负责人接命令后下令设好防护开始施工。施工要封锁命令负责人：项目经理。防护人员4人。
3）、放扣件：由施工员带领施工小组将所有扣件放入道碴槽内。施工负责人：项目经理。参加人员20人。
4）、安放扣轨梁：扣件放置完成后，由施工员组织人员拨入扣轨梁，扣轨梁两端必须放置在木枕上，不得伸出。施工负责人：项目经理。参加施工人员20个。
5）、上扣件：扣轨梁到位后，由施工员、技术员、质检员各带施工小组上紧扣件。线路外侧的扣轨内边与钢轨外缘间距不得小于17cm。所有螺栓顶部不得高于钢轨。负责人：项目经理。参加施工人员40人。
6）、如出现木枕尺寸不标准应提前备好垫块，如出现螺栓超轨应及时将垫块放置于木枕与扣件螺栓间，确保螺栓超出轨面。
7）、紧螺栓：由项目部施工技术员冯天荣、质检员李东东各带10人松螺栓。负责人：项目经理史玉峰。参加人员30人。
8）、开通线路：施工完毕后，两侧设置好限速牌，由技术员检查扣件上紧程度及线路几何尺寸。合格后与设备管理方进行双签认，并开通线路。施工负责人：项目经理。参加施工人员10人。
9）、线路防护：慢行期间，两侧设置限速牌，工地设置减速地点标，设置工地防护及驻站防护，防护员每隔3-5分钟通话一次，驻站及时通知工地防护员列车的运行情况
2、作业后放行列车的要求
1、线路开通前，线路质量必须达到以下标准：
①、轨距：轨距误差+6、-2MM，变化率≯2‰；
②、水平：水平误差≯，在延长6.25m距离内无超过4mm的水平三角坑；
③、方向：直线远视顺直，无甩弯，用10M弦量误差不超过4MM;
④、高低：目视平顺，用10m弦量不超过4MM;
⑤、扣件：扣件齐全，位置正确，扣板歪斜和不密贴大于2MM者不超过6%,扣板扭力矩：弹条≮120N.M，扣板≮80~140N.M，不良者不超过4%；
⑥、其他各项按线路维修验收标准执行。
2、 线路开通后对监护人员的要求
①、线路养护人员，必须由一定线路专业知识、现场施工经验丰富，责任心强的人员担 任。
②、在线路限速架梁期间，线路应24小时处于监控状态，每列过车，对螺栓松动部位及时加固处理，现场检查人员三班倒管理，每班有具体负责人。
③、做好线路检查记录，对线路加固区段线路方向、水平、轨距定时检查，并做仔细记录，对集合尺寸超限处所及时整修。
④、检查线路发现问题须及时处理，采取安全防范措施，不的违章蛮干。
⑤、严防机具、材料侵限，机具材料放置在线路外侧2米以外，人员在道上作业听到防护号后，立即撤离线路，防止事故发生。
七、列车运行条件：
扣轨施工分别封闭上下行线路各2小时，进行吊轨施工，扣轨施工完毕后进行线下涵节顶进，故线路开通后限速45Km/h（第一趟不得放行旅客列车）。
八、安全保证措施
为了确保线路防护期间的行车安全，根具《铁路技术管理规程》、《铁路工务规则》、《铁路施工安全守则》等有关规章文件的规定制定以下安全措施：
建立各项安全制度，设专职人员检查施工范围内线路和安全防护，各工种间加强协作，互相配合，统一指挥。做好交接班记录，避免接班情况不明，盲目施工。防护作业前，对所有施工人员进行安全教育，提高施工人员的安全意识，加强安全防范意识。对上岗人员进行培训，特别是防护人员必须持有防护员证，对所有工种都必须持证上岗。施工前应于各相关部门情定安全协议，线路加固防护应取得运营单位同意，并办理慢行及“天窗点”批准手续。所有人员过铁路要做到：“一站二看三通过”的原则。线路作业防护完成后应随时惊醒检查，并如是记录， 交接班时手续清楚情况准确。
施工人员应与车站值班人员加强联系，掌握列车运行情况，最大限度的利用列车间隙，对线路随时进行检查养护，一旦发生不良情况，立即进行抢修加固，严禁冒险放行列车。防护信号的位置及显示要准确，防护人员要对各防护用品熟练使用。
1、封闭防护图见后附图
2、慢行防护示意图见后附图
九、施工安全应急预案
应急指挥机构：总指挥：段文浩、 副指挥：佴红斌 专职安全员 韩新荣
技术主管：赵广平 施工作业现场应急作业人员20人。
应急指挥机构小组职责
总指挥职责：发布和解除启动公司应急救预案，指挥应急救援。
副总指挥职责：协调总指挥负责应急救援的具体指工作， 各应急小组及成员的具体行动，并实施决策。
线路发生涨轨跑道时，应立即通知车站，设置停车防护，迅速采取降温、拨道，作业程序：
在轨枕头堆放石碴，增加道床横向阻力；
从涨轨地段两端50-100米处，向中间洒水降温。轨温降低后，把鼓出部门拨回原位，并补充石碴，加大道床断面；
拨成曲线慢行通过列车，自涨轨两端向中心拨成半径不小于200米的曲线。如拨成反向曲线时，跨标高曲线夹直线不得小于10米，拨好后回填道碴，加强夯拍。
放行列车时 ，速度不宜大于5Km/h，并派人看守；待气温上升后，再对线路进行处理，线路几何尺寸恢复到施工放行列车条件时，按施工规定条件放行列车。
扣轨施工流程图
人员、机具到位
点 前 准 备
施工组织，协调会

扣轨施工

防护人、电话员到位

设置防护
封闭命令

人员、机具清场，撤销防护
双签认，报请线路开通

主要作业项目安全关键卡控一览表
序号
项目
名称
关键
项点
控制措施
控制人
监控人
1

扣轨施工作业
设置
防护
驻站电话员接到封闭命令后通知施工领导人，施工领导人确认施工封闭命令时间、地点、行别，通知防护员按《安规》设置施工防护，并确认防护无误发出施工指令，过程中防护员3-5分钟保持通话。

防护员

安全员
2
封闭
施工
多人一起作业统一指挥，相互间保持一定的安全距离，防止工具碰撞伤人； 放置的机具或料具，不得放在道心及枕木头上，防止侵限，影响列车正常运行。

安全员
防护员
项目
经理
3
机械使用
一机一人专控，严禁侵入临线，作业半径内严禁站人。

安全员

项目
经理
4
线路
检查
施工结束后，施工领导进行全面检查，确认设备达到放行条件，人员、机具、材料全部撤出限界，堆放整齐，进行双签认，方可开通线路。

安全员
防护员
项目
经理
