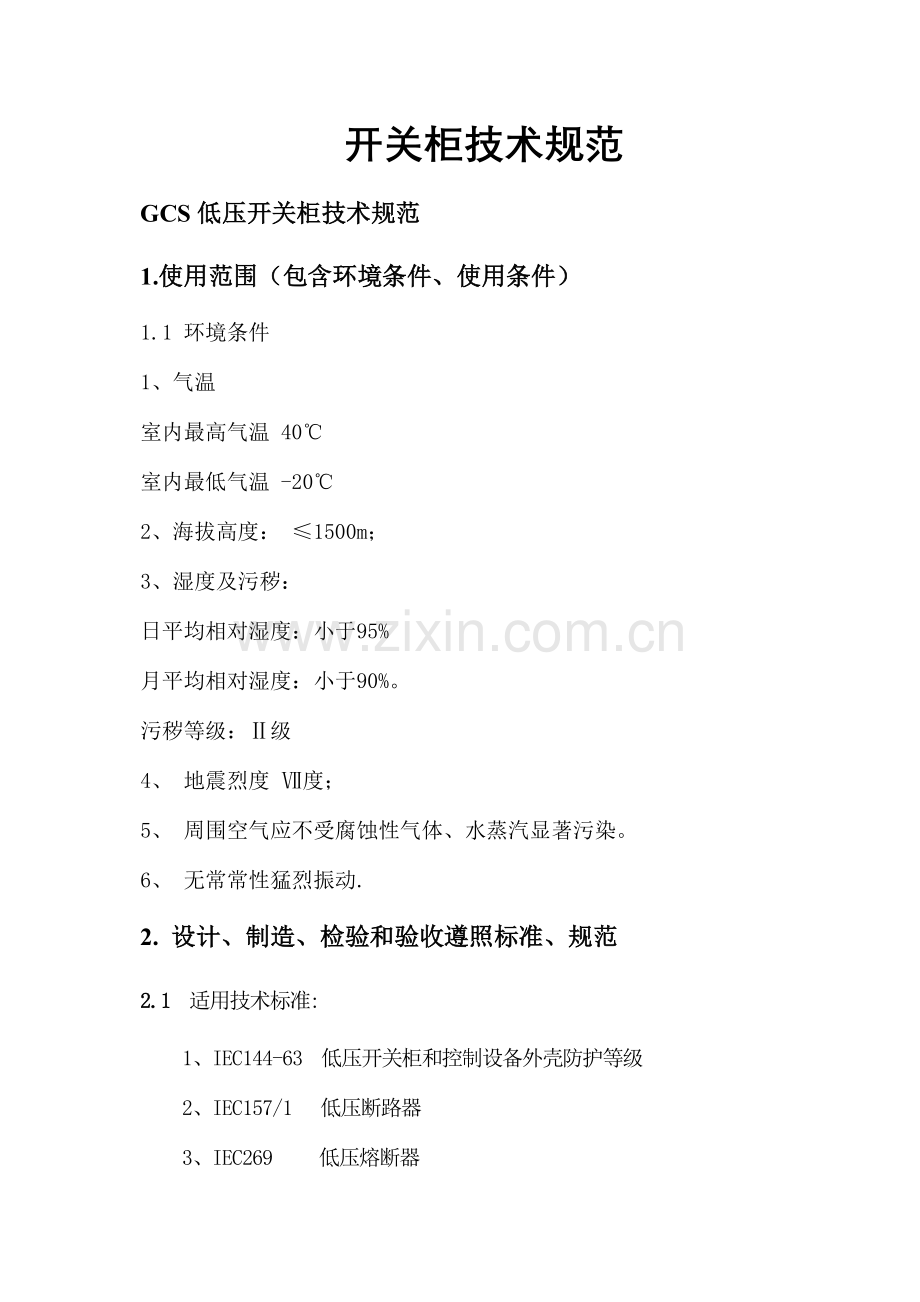

开关柜技术规范
GCS低压开关柜技术规范
1.使用范围（包含环境条件、使用条件）
1.1 环境条件
1、气温
室内最高气温 40℃
室内最低气温 -20℃
2、海拔高度： ≤1500m；
3、湿度及污秽：
日平均相对湿度：小于95%
月平均相对湿度：小于90%。
污秽等级：Ⅱ级
4、 地震烈度 Ⅶ度；
5、 周围空气应不受腐蚀性气体、水蒸汽显著污染。
6、 无常常性猛烈振动.
2. 设计、制造、检验和验收遵照标准、规范
2.1 适用技术标准:
1、IEC144-63 低压开关柜和控制设备外壳防护等级
2、IEC157/1 低压断路器

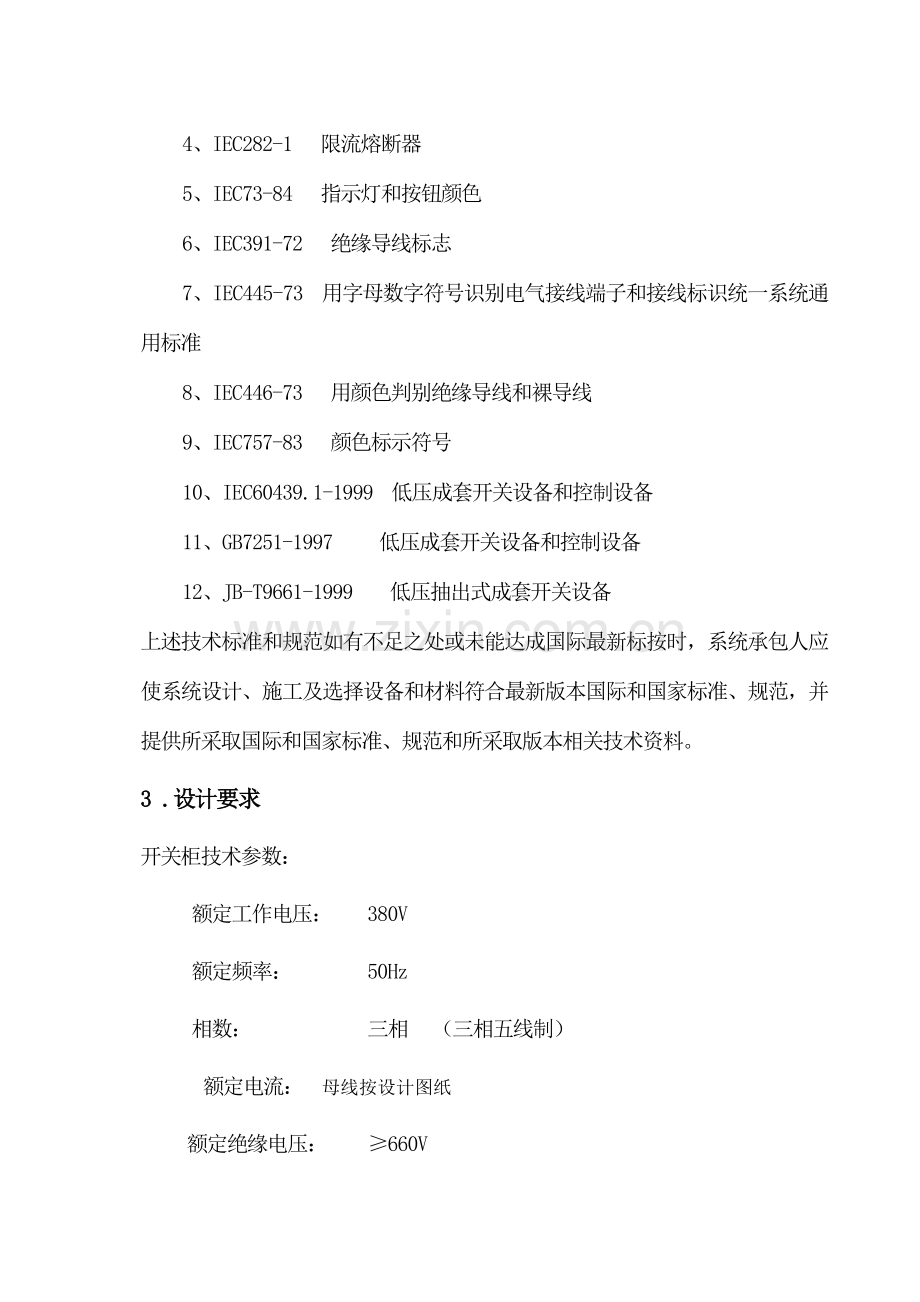

3、IEC269 低压熔断器
4、IEC282-1 限流熔断器
5、IEC73-84 指示灯和按钮颜色
6、IEC391-72 绝缘导线标志
7、IEC445-73 用字母数字符号识别电气接线端子和接线标识统一系统通用标准
8、IEC446-73 用颜色判别绝缘导线和裸导线
9、IEC757-83 颜色标示符号
10、IEC60439.1-1999 低压成套开关设备和控制设备
11、GB7251-1997 低压成套开关设备和控制设备
12、JB-T9661-1999 低压抽出式成套开关设备
上述技术标准和规范如有不足之处或未能达成国际最新标按时，系统承包人应使系统设计、施工及选择设备和材料符合最新版本国际和国家标准、规范，并提供所采取国际和国家标准、规范和所采取版本相关技术资料。
3 .设计要求
开关柜技术参数：
额定工作电压： 380V
额定频率： 50Hz
相数： 三相 （三相五线制）
额定电流： 母线按设计图纸
额定绝缘电压： ≥660V
工频耐受电压： 42kV
雷电冲击耐受电压： 75kV
额定短时耐受电流（1s）： 水平母线 100kA 垂直母线 50kA
柜体结构国家标准GCS系列柜中采取。柜内配置详见设计图纸及设计说明，柜体高度符合要求，其它尺寸根据设计要求。柜体采取优质冷轧钢板，板厚2mm以上。柜体表面采取酸洗、静电喷涂技术，颜色机色、全部铭牌均为铜或不锈钢制。
3.1 框架
框架基础零件均带有固定间隔模数孔C形或其它异形框架。
3.2 外壳
外壳防护等级为IP40，隔室间防护等级达IP20。
每回路出线均应标出回路名称。
柜底部提供开有电缆孔底板并带有阻燃橡皮圈。
3.3 母线
本开关柜采取三相五线制，本柜母线应采取高导电率铜导体。柜内母线采取铜排，截面满足载流量要求，铜排必需搪锡或镀银。
水平母线安装于柜后独立母线隔室中，表面应进行防氧化处理，依据水平母线要求额定电流，选择铜母线规格。
PE、N线及连接排上均开有模数孔用于电缆连接，其安装位置应便于屏进出线电缆连接。
3.4 柜体分区
相同参数可动元件对同类型柜应含有完全交换性，相同参数和结构其它元件也应有交换性。
分隔方法：水平母线隔室和功效单元隔室、电缆隔室之间用钢板（含有灭弧功效）或绝缘板分隔。
进出线方法：下出线。
3.5 机械联锁
开关柜门和抽出单元采取机械联锁装置，使其在通电时不能开门或拉开抽屉，以保障安全。
3.6 单元抽屉（如采取抽屉柜时）
经过机构联锁，使每个抽屉单元全部含有连接（工作）位置、试验位置、移动（抽出）位置和分断（隔离）位置。
3.7 同规格低压断路器抽屉应能够交换（如采取抽屉柜时）
3.8 应确保足够接触压力（触头），断路器插板定触头应有足够压力。
3.9 柜内相排应有相序标识。
3.10 二次接线端子排接线端应有显著标志。遥信外引接线二次端子排应单独配置。
3.11 关键元器件为：断路器为常熟开关产品。
3.12 无功功率赔偿装置使功率因数保持在0.95以上，同时分组切投时，不应产生谐振。功功率赔偿柜中电容器及控制器选择德国KBR企业KBR-M-7E25/C电容器组和BK12-Light控制器。
3.13其它计量测量表计、接触器、多种继电器、信号灯、控制电器及母线具体配置见西安长庆科技工程有限责任企业（长庆勘察设计研究院）所设计一次系统图、二次接线图。其它未包含元器件应按国家标准配置。
3.14 绝缘水平
工频耐受电压（有效值） 2kV 1min
控制和辅助回路工频耐受电压（有效值） 1.5kV
4.质量要求、质量确保
4.1 投标方满足本规范书所提技术要求。
4.2 投标方向买方确保所供设备是技术优异、成熟可靠全新产品，在设计、材料选择和工艺上均无任何缺点和差错，技术文件及图纸内容必需正确、完整，图画清楚，能充足满足安装、启、停及正常运行和维护要求。
4.3 投标方含有有效方法，控制全部外协、外购件质量和服务，使其符合本规范书要求。
4.4 买方有权派代表到投标方工厂和分包及外购件工厂检验制造过程，检验按协议交付货物质量，检验按协议交付元件、组件及使用材料是否符合标准及其它协议上要求要求，并参与协议要求由投标方进行部分元件试验和整个装配件试验。投标方提供给买方代表技术文件及图纸，试验及检验所必需仪器工具、办公用具。
4.5 在设备开始生产前，投标方提供一份生产程序和制作加工进度表，进度表中包含检验和试验项目，方便买方决定哪些部分拟进行现场检验。买方向投标方明确拟对哪些项目进行现场检验，并事先通知投标方，方便投标方安排。
4.6 如在安装和试运期间发觉零部件缺点、损坏情况，在证实设备储存、安装、维护和运行全部符合要求时，投标方立即无偿更换。
5.现场验收及安装
投标方应派熟练技术教授现场指导安装并根据投标方设备关键说明书要求进行调测、加电和操作，并对设备所要求各项指标进行测试。
6.保修及售后服务
6.1 投标方对所提供设备应实施保修，保修期为工程终验后12个月。在保修期内，投标方应无偿并快速更换因为元器件缺点及制造工艺等问题而发生故障产品。
6.2 投标方应提供保修期以后维修措施及维修报价。
6.3 接到设备故障通知后，投标方应在2小时内以传真方法做出回复，4小时内远程技术支持，在未能处理情况下二十四小时内抵达故障现场，48小时内处理。
7.应提交相关设计文件
7.1 投标方所提供技术文件应为汉字，并应使用GB和IEC所要求标准符号及术语。
在协议意向明确后1周内，投标方应依据本技术要求及交流供电系统图内容提供其系统二次接线图及端子排图图纸，并提供该图CAD计算机磁盘文件及对应特殊字库文件。最少应包含以下图纸：
二次原理图
断路器电气联锁二次原理图
馈线柜二次原理图
相关端子排图

高压开关柜设备技术规范
高压环网柜选择施耐德企业 RM6-NE-QI产品
