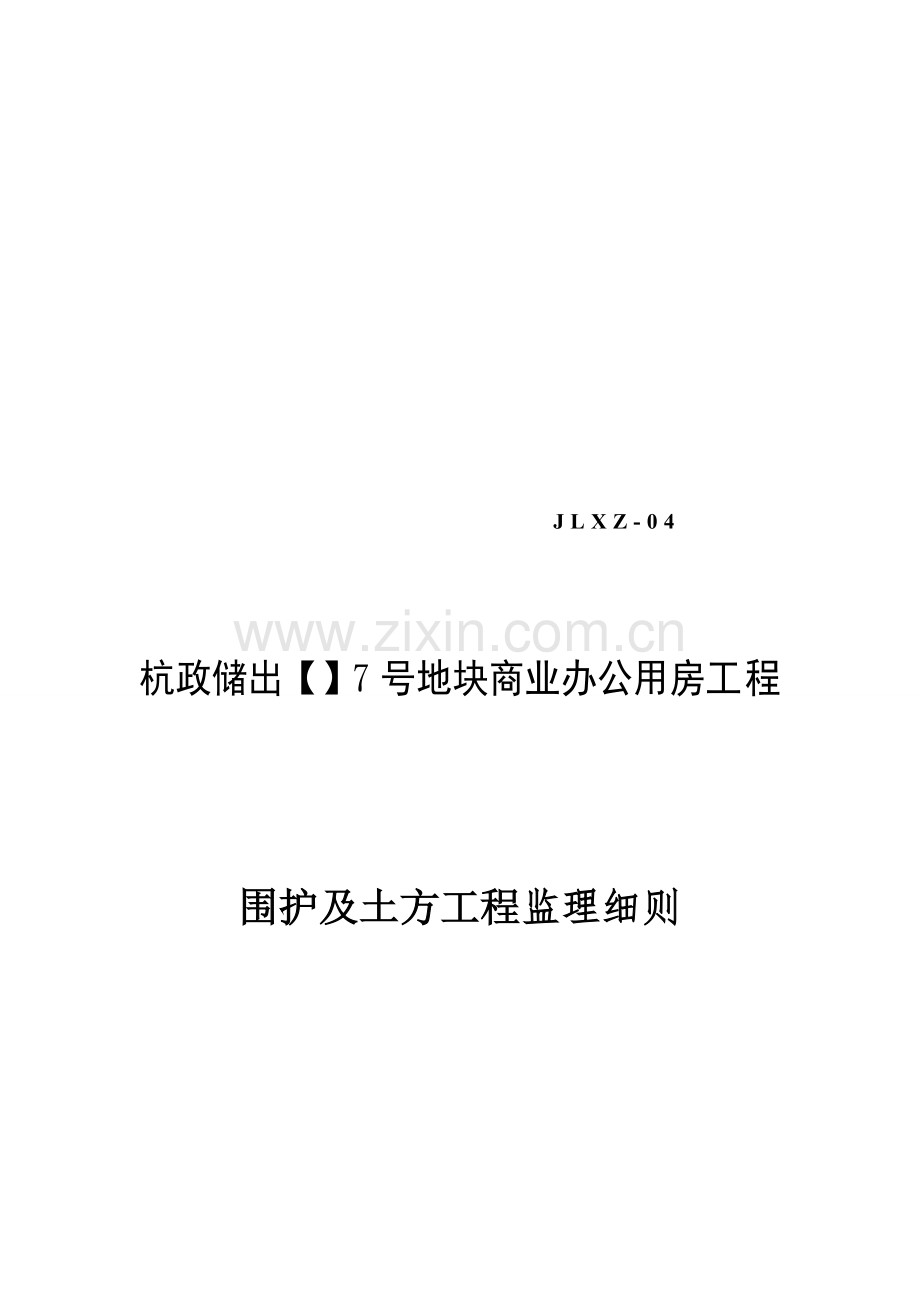

JLXZ-04

杭政储出【】7号地块商业办公用房工程

围护及土方工程监理细则

编 制：

审 定：

杭州建友工程咨询
杭政储出【】7号地块项目工程项目监理部
二○一十二个月十月

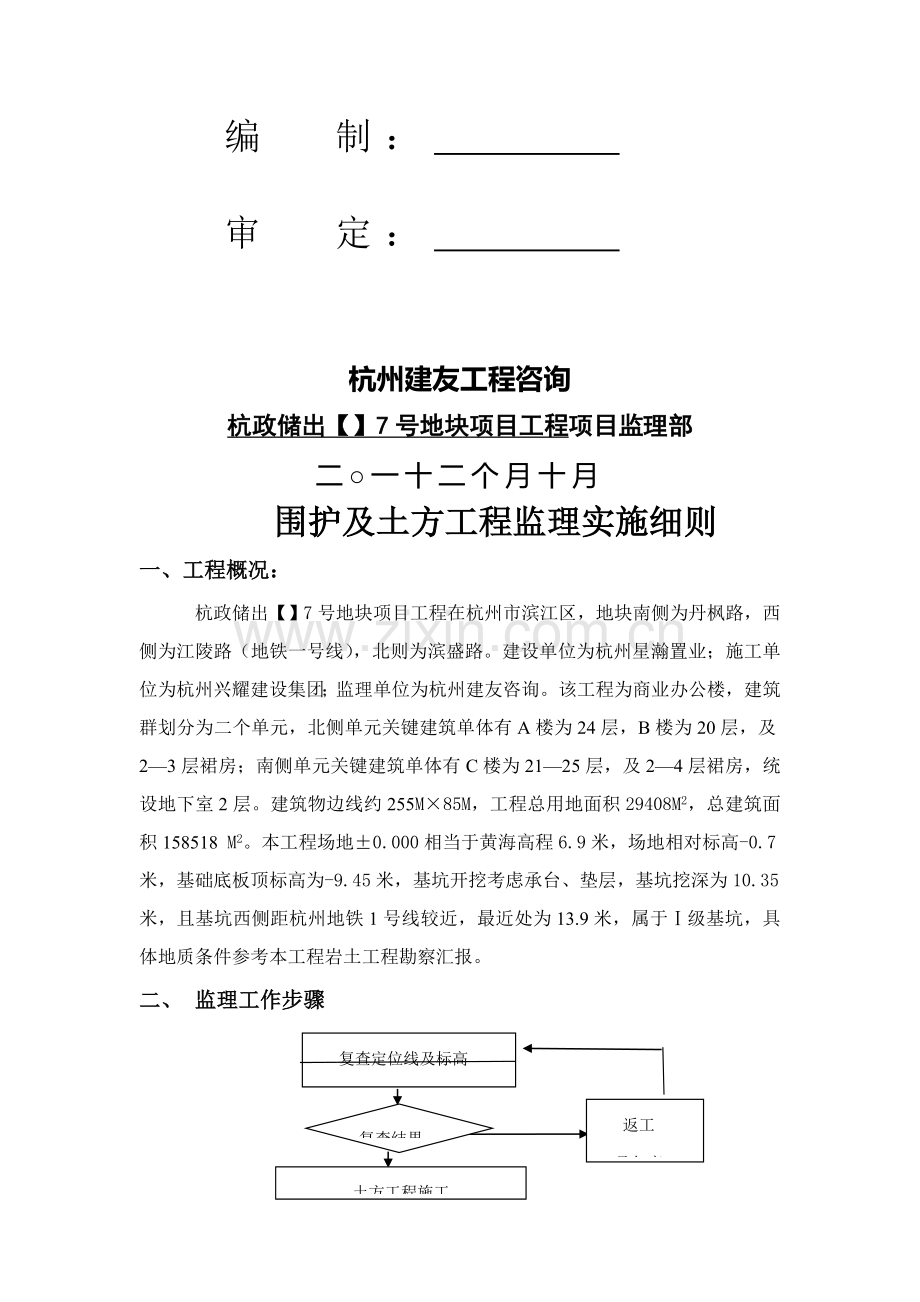

围护及土方工程监理实施细则
一、 工程概况：
杭政储出【】7号地块项目工程在杭州市滨江区，地块南侧为丹枫路，西侧为江陵路（地铁一号线），北则为滨盛路。建设单位为杭州星瀚置业；施工单位为杭州兴耀建设集团；监理单位为杭州建友咨询。该工程为商业办公楼，建筑群划分为二个单元，北侧单元关键建筑单体有A楼为24层，B楼为20层，及2—3层裙房；南侧单元关键建筑单体有C楼为21—25层，及2—4层裙房，统设地下室2层。建筑物边线约255M×85M，工程总用地面积29408M2，总建筑面积158518 M2。本工程场地±0.000相当于黄海高程6.9米，场地相对标高-0.7米，基础底板顶标高为-9.45米，基坑开挖考虑承台、垫层，基坑挖深为10.35米，且基坑西侧距杭州地铁1号线较近，最近处为13.9米，属于Ⅰ级基坑，具体地质条件参考本工程岩土工程勘察汇报。
二、 监理工作步骤
复查定位线及标高
监理工程师

返工
承包商
复查结果

土方工程施工

整改

自检
承包商

复检
监理工程师

填报挖方，填方质量验收签证
承包商

返工承包商
检验结果

签署工程相关手续

三、本分项工程安全监理工作危险源、控制点和方法
序号
危险源
监理控制点
监理监督方法
1
基坑支护施工
（1）进场材料应符合设计要求。
（2）钢筋规格、长度、数量应满足设计要求。
（3）钢筋网规格、间距应符合设计要求。
（4）冠梁、支撑梁、喷锚混凝土配合比、强度应符合设计要求。
（5）施工次序，工序之间间隔时间应符合施工方案要求。
（1）检验管理人员、班组、操作人员安全技术交底情况。
（2）检验特殊作业人员（电焊工）上岗证。
（3）进场材料（水泥、钢筋、木桩）见证取样、验收。
（4）进场机械验收。
（5）依据设计进行围护结构隐蔽验收，旁站监理围护结构施工。
2
土方开挖
（1）土方开挖标准“开槽支撑、先撑后挖、分层开挖、严禁超挖、严禁碰桩”
（2）不稳定或欠稳定边坡施工标准
（3）土方开挖过程中碰撞和超挖
（4）排水和降水
（1）检验管理人员、班组、操作人员安全技术交底情况。
（2）检验挖土机司机和操作人员安全技术交底情况。
（3）核查《挖土机械合格证实书》和《施工机具验收统计表》。
（4）巡视检验施工机械作业位置是否符合施工方案，其它人员是否进入挖土机作业区域。
（5）旁站检验土方开挖次序、方法是否同设计工艺一致。
（6）旁站检验开挖过程中是否碰撞支护结构、工程桩或挠动基坑原状土及基坑土有没有隆起现象。
（7）检验基坑四面是否设置排水沟，基坑有否严重积水现象。应采取排水方法，检验排水效果。
3
安全设施
（1）临边防护方法
（2）上下通道设置
（1）巡视检验基坑临边处是否设置防护栏杆，是否牢靠可靠。
（2）巡视检验是否按方案设置斜道等上下通道。
4
基坑变形监控
（1）围护结构和边坡位移和沉降
（2）基坑周围荷载
（1）检验监测单位资质、人员证书和仪器有效性；要求监测单位按方案对围护结构和边坡位移和沉降进行监控测量，并立即提交测量数据，发觉报警数值时督促施工方处理。
（2）巡视检验基坑周围堆物荷载和施工机械施工是否符合施工方案，有否超堆荷载和施工机械施工不合理情况。
（3）检验基坑四面有没有开裂现象。
四、基坑围护、土方开挖及回填阶段具体技术要求
1、 围护结构施工系统控制关键点：
（1） 、围护结构和工程土方开挖前应认真复核轴线、定位控制点，水准基准点和核定基坑开挖线。
（2） 、预先在坑外按要求设置排水系统，设置排水沟，避免雨水在施工期间进入坑内。
（3） 、施工机具进行审核合格才准使用（包含水准仪、经纬仪、全站仪、塔设起重机、 砂浆搅拌机、钢筋工、木工机械等）。
（4） 全部进场原材料、构配件需经监理审查合格、需复试项目汇报合格方准用于工程。
（5） 本工程采取（桩基、帷幕、支撑）系统围护工程：
2、具体技术要求
a、 施工次序，水泥土搅拌桩→钻孔灌注桩→土方按层开挖→冠梁支撑→土方按层开挖→。
b、 围护桩采取Ø1100mm钻孔灌注桩、混凝土强度等级C25。
c、 坚向立柱桩上部采取井字型钢构件，下部插入钻孔桩内3米，利用工程桩20根，采取新增Ø800钻孔灌注桩104根，（混凝土强度等级C25）。
d、 冠梁、支撑采取现浇混凝土结构、混凝土强度等级C30，纵筋均通长配置，搭接长度大于36d、锚锢长度大于30d，保护支厚度30mm。
土方开挖要求：
a、 因本基坑呈不规则多边形，基坑开挖面积较大，挖深较深特点。
b、 基坑土方开挖应分层、分段、对称、均衡进行。基坑西侧第一次挖土至-2.2m，做好冠梁，冠梁下设100mm厚C15垫层，基坑东、南、北侧第一次挖土至-4.1m支撑梁处，支撑梁下设置一层油毛毡+100mm碎石垫层。待支撑达成设计要求强度后，第二次挖土挖至底板处（每层土方开挖厚度小于1.0m），其它土方应人工开挖，在每层土开挖过程中应以大于1：3坡度盆式开挖。每层分段开挖长度不得超出15m。
c、 挖土机械不得直接压在支撑上，应在支撑两侧先填土，填土必需高出支撑顶面最少30cm，然后在其上铺设路基箱，方可在上面通行机械车辆。采取机械方法挖土时，严禁挖土机械碰撞支撑，立柱和维护桩。
d、 垫层土方及地梁、承台等局部深处宜人工开挖，尽可能降低对坑底得扰动，严禁超挖，承台处应跳挖。挖土至坑底且整修完成后应在二十四小时内完成素混泥土垫层施工，素混泥土垫层延伸至维护桩边，并抓紧施工承台及基础底板。
e、 依据地质汇报，基坑软土层较厚，且层面改变较大，基坑在开挖过程中注意依据现场实际土质情况控制挖土速度，做到监测和数据和挖土有效结合。
基坑排水：
a、 基坑顶部设置贯通排水沟，在顶部排水沟间距20m设置一直径700，深约1.5m 简易集水井和排水沟贯通，将积水坑内水、地面雨水集中后按要求进行排水。
b、 基坑开挖期间，为预防基坑底部位置设置临时排水沟和集水井。基坑开挖至坑底后，土建施工单位可据现场实际情况在坑底做砖砌排水沟和集水井，排水沟设置不得影响垫层对围护结构支挡作用。
c、 本基坑若遇强降雨后应立即组织排水，立即将坑内积水排除，预防积水浸泡后破坏坑底土体强度。
d、 本基坑局部电梯井在粉质粘土夹粉土层中，若基坑开挖过程中发觉该层土水量较大时，应立即增设集水井、轻型井点等进行降水。
3、施工监测
为确保施工安全和开挖顺利进行，在整个施工过程中应进行全过程严格检测，实施信息化施工。现场监测对此基坑土方开挖和地下室施工安全是至关关键、才能立即获取基坑开挖过程中围护结构及周围土体受力和变形情况，掌握基坑开挖对周围环境影响，对地下室施工顺利进行立即提供指导作用。
a、 周围环境监测：包含坡顶及路面沉降观察、建筑物基础沉降、坡顶裂缝产生和开展情况。在必需情况下可拍照存档。
b、 基坑周围深层土体水平位移监测：在土方开挖前一周埋好。位移测斜孔。
c、 基坑周围地下水监测：监测基坑开挖期间地下水改变情况。
d、 支撑轴力监测：关键监测基坑开挖过程中支撑轴力改变，是否符合设计要求。
（1）监测要求
a、 施工前，应对周围环境作一次全方面调查，统计观察数据初始值
b、 各观察项目通常应天天观察一次，如遇改变速率较大时，则应增加观察次数
c、 观察数据通常应该天天填入要求统计表内，并当日提供给各相关单位。
d、 天天观察到数据应绘制成相关曲线，如位移沿深度改变曲线、位移及沉降随时间改变曲线等，通常2~3天提供一次，方便依据其发展趋势分析整个基坑稳定情况而立即采取相关方法
e、 如发觉监测位移过大，施工单位应立即采取加强处理方法，同时加密监测频率。
（2）基坑监测和应急处理方法：
a、 对基坑检测单位资质按要求进行审核，审查合格后进行作业。
b、 施工前，按要求对周围环境作一次全方面检验，统计观察数据及数值。
c、 按设计及规范要求部署现场基坑水平位移、地下水位检测、支撑轴力检测点位。
d、 各观察点按要求天天检测一次，如遇改变速率较大时，则应增加观察次数；监理部依据天天上报数据情况，经行分析，如有特殊情况会同各方采取相关方法。
e、 水平位移：连续三天天天位移全部超出3mm，2-2剖面累计位移25mm；或当日位移达5mm，累计位移达35mm时应停止挖土，加密监测频率，向相关各方报警，采取有效应急方法。
f、 .支撑轴力：支撑轴力达4000KN时应向相关各方报警，采取有效应急方法。
（3）应急处理方法
a、 在开挖至淤泥土层顶标高以下后，基坑内应确保有一台挖土机能够随时调用，如发觉开挖后坡顶位移呈增大趋势且不收敛，立即用挖土机向坡脚回填反压，待位移稳定后再采取加固方法
b、 在基坑开挖过程中如发觉位移速率过大或超出报警值，则应放慢开挖速度或调整挖土次序，同时对对应部位土体进行加强，坡脚增设松木桩或钢板桩
c、 基坑局部填土较厚处，依据地下水实际情况设置泄水孔排水
d、 发觉土体位移过大，应立即停止挖土，现场依据需要采取回填土等方法，同时加密监测频率
e、 开挖至基坑底后，若坑底土位移过大或隆起过大，则应调整挖土次序，如采取跳挖方法开挖承台，分块开挖，同时加紧铺设垫层，垫层中可合适配筋，同时采取砂包反压。
f、 围护桩顶部向坑内倾斜，坑外立即卸载，同时，用大直径钢管斜撑在围护桩和工程桩或基础之间
g、 围护桩下部发生向坑内位移，这时应立即在坑内桩侧抛石，同时坑外卸载。待稳定后，在坑内一定区域采取压力注浆等加固方法，养护后再开挖
h、 围护桩出现裂缝或断裂，除用钢管临时支撑外，应沿基坑边浇注钢筋砼挡墙，也可打设锚杆并加腰梁以减小桩内力
i、 出现其它异常情况，应立即通知相关各方，方便采取有效应急方法
4、其它应注意事项
a、本围护体系不许可作塔吊基础之用，塔吊基础应另行设计，并取得围护设计同意。
b、基坑坡顶堆载严禁超出设计值，卸土平台上严禁堆土。
c、围墙距离坡顶较近处应采取轻质彩钢板等材料替换，并做好监测。
d、出土口设置尽可能远离基坑，必需时出土口位置及施工道路应进行加固处理，施工重型车辆应避免在基坑边行走
e、施工前，施工单位应进行工程安全专题施工方案编制， 并报审监理审查，并进行教授论证，相关方案按要求审批合格后方能进入土方开挖及基坑支护作业。
5、 支撑梁拆除
a、支撑梁拆除需等底板砼浇筑完成后，砼强度达成设计要求，经各方认可后方可拆除，拆除依据实际情况分段作业，确保安全情况下方可拆除。
b、支撑梁拆除时，需对现场按要求进行围护到位，无关人员不得进入现场。
c、支撑梁拆除时需对底板砼及剪力墙、柱钢筋采取相关保护方法。
d、拆除期间及拆除后需加大检测密度（天天两次以上），如有特殊情况依据现场实际进行调整，至基坑处于稳定情况。
e、如拆除后基坑处于不安全状态或检测报警值超出要求，需各方依据实际情况提处理提议及相关预警方案进行处理。
6、土方回填
回填土必需是碎石类、砂石及含水量符合压实要求粘性土，严禁使用淤泥，淤泥质粘土，有机质含量大于8%土作回填土。
严禁坑底积水回填土，雨天不得进行回填土。
回填土必需分层扎实，不得用车辆将土料直接卸入坑内。
回填土必需分层抽样试验，不得整体完成后一次抽样
土方回填分层厚度及压实遍数
压实工具
分层厚度（mm）
分层压实遍数
平碾
250~300
6~8
振动压实机
250~300
3~4
柴油打夯机
200~250
3~4
人工打夯
<200
3~4
五、监理控制程序
（1）、方案审查→开挖前场地标高、轴线复核→第一道土方按要求开挖复核→桩位、地坪标高复核→冠梁、支撑梁垫层复核→钢筋及模板验收→混凝土浇筑旁站→模板拆除检验→后继土方作业、、、、、→支撑梁拆除控制→土方回填控制、、、、、
（2）、对各剖面边坡围护依据设计要求进行检验，内配Ø6@200*200钢筋网片,C20砼80mm砼喷筑，边坡依据设计、规范要求放坡。
基坑开挖：
（1） 、开挖前要充足作好准备工作，含有以下条件方准开挖：各施工方案、应急处理方案等必需认真制订并经同意。施工方挖土运土路线，计划工序按分层分段作出并经同意。开挖前基坑周围监测设置已完成。开挖前应急方法工所包含人员、机械、材料均已落实到位。开挖前质量和安全体系已含有。质量控制所包含人、机、料、法、环均得以保障。开挖前坑边排水坡已按要求做好。其它协调手续已签办。
（2） 严格根据设定部位分层开挖，基坑底部严禁超挖（机挖留量30cm用人工修挖），边角留好三角土。
（3） 开挖过程中应做好对挖机驾驶员交底及日常提醒工作，严禁在开挖过程中碰撞全部工程桩，注意保护好桩身体。
（4） 如出现严重坡面漏、涌，尤其是带泥土泥沙漏、涌时尤其警惕，立即回填等应急处理。可采取将桩主筋网联喷射封堵及速凝注浆处理等。
（5） 在施工过程中 ，若发觉异常情况，或已施工部分重监测和实地发觉裂缝等失稳险情时，要立即分析，增强支护等方法，以避免边壁失稳，危及安全。
（6） 边壁位移大，应立即停挖，立即约定采取回填，在开挖区临时反压，在基坑四面可临时卸土及其它补强、或应急方法。
（7） 挖土一旦开始，努力争取连续作业，降低或避免脱节现象，预防基坑暴露时间过长而造成事故。
（8） 挖土中要加强统一指挥和监督力度，同时要加强各工种配合。
（9） 一旦出现险情，处理要果断、合理，抢险速度要快。
（10） 施工期间，基坑四面不准堆重物，挖土等机械不准在压搅拌桩上部运走且保持一定安全距离。不准碰撞工程桩支护结构，及排水、监测设施。
（11） 搞好安全施工，预防人身事故发生。
（12） 基坑开挖完成后，必需进行基槽验收，验收应由施工方，设计单位，监理单位和业主四方代表参与，并请质检站抽查
土方开挖控制值
序号
项目
许可偏差或许可值
检
验
方
法
桩基基坑基槽
挖方基底平整
管沟
地面基层
人工
机械
1
标高
-50
±30
±50
-50
-50
水准仪
2
长度、宽度（由中心线向两边量）
+200
-50
+300
-100
+50-1-150
+100

经纬仪或钢尺量
3
边坡
按要求（不许可偏坡）观察或用坡度尺量
4
表面平整度
20
20
50
20
20
用2m靠尺检验

六、本分项工程安全监理工作方法
1、资料审核：专题方案；企业资质；机械、材料合格证实；机械报验及立案资料；人员资格；安全技术交底资料等。
2、项目监理人员应对施工现场有目标地进行日常安全巡视检验和文明施工督促检验，定时组织进行安全文明施工专题检验或联合检验和安全监理交底。
3、在巡视及检验中发觉安全隐患立即向施工单位提出并发监理书面指令，（其中口头指令即口头提出要求应立即后补指令），即监理工作联络单、整改单、监理工程师通知单、工程暂停令等，并督促其立即整改；对情况严重，应该要求施工单位暂停施工，并立即汇报建设单位；施工单位拒不整改或不停止施工，工程监理单位应该立即向相关主管部门汇报。
4、现场安全巡视检验，关键内容：
（1）现场是否按施工组织设计及专题安全方案进行施工；
（2）现场施工人员是否经过安全交底。特殊工种操作人员是否持证上岗，有没有存在不安全操作行为。现场专职安全员是否到岗。
（3）安全设施是否到位、是否灵敏可靠。
5、现场旁站监理关键内容：挖土及冠梁及支撑梁砼浇筑。
七、本工程针对性安全监理检验、巡视、旁站计划
序号
监理方法
关键内容
1
检 查
(1) 安全技术交底情况。
(2) 进场机械验收。
(3) 特殊作业人员上岗证。
(4) 材料验收。
(5) 土钉及钢筋隐蔽验收。
(6) 基坑变形监测结果。
2
巡 视
(1)特殊工种上岗人员是否和上报资料人员符合。
(2)现场管理人员是否到位。
(3)现场施工是否和专题方案对应。
3
旁 站
(1)旁站检验开挖过程中是否碰撞支护结构、工程桩或挠动基坑原状土及基坑土有没有隆起现象。
(2)旁站检验土方开挖次序、方法是否同设计工艺一致。
(3)旁站监理土钉围护结构施工。
（4）旁站监理冠梁、支撑梁结构施工。
八、相关过程检验统计（表）和资料目录
1、基坑围护方案、图纸会审纪要及相关变更联络单。
2、基坑围护及挖土工程施工方案及教授论证意见。
3、基坑围护及挖土工程安全监理细则及安全交底。
4、安全监理日志及旁站统计。
5、进场机械验收资料。
6、特殊工种人员上岗证。
7、材料验收资料。
8、隐蔽工程、检验批、分项工程、子分部工程验收资料。
9、基坑开挖完成后，必需进行基槽验收，验收应由施工方，设计单位、监理单位和业方四方代表参与，并请质检站抽查，并做好相关基坑验槽统计。
