高压电缆敷设施工组织设计

一、 工程介绍：
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX。
二、施工方法：
(1)敷设电缆前准备
1、敷设电缆前对作业人员进行敷设高压电缆安全技术培训及敷设电缆过程中多种危险源辨识学习。
2、准备好电缆敷设过程中所使用工器具。
3、全部高压电缆及电气设备必需经过绝缘、耐压试验，合格后方可进入施工现场，必需保留试验统计。
(2)施工作业准备
1、施工作业前，技术员必需将本方法落实给每位作业人员，不参与学习人员，不得参与该项工作。

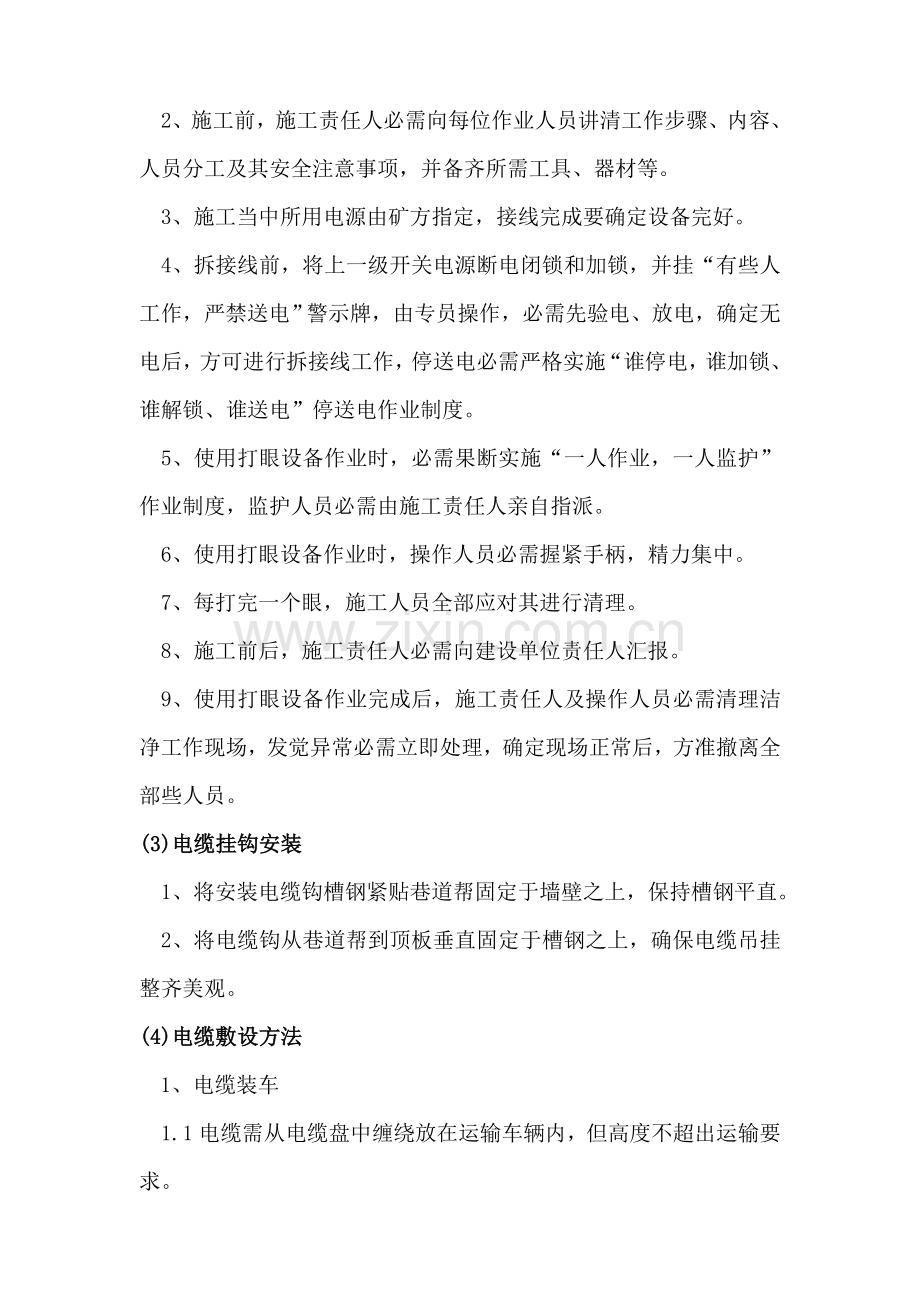

2、施工前，施工责任人必需向每位作业人员讲清工作步骤、内容、人员分工及其安全注意事项，并备齐所需工具、器材等。
3、施工当中所用电源由矿方指定，接线完成要确定设备完好。
4、拆接线前，将上一级开关电源断电闭锁和加锁，并挂“有些人工作，严禁送电”警示牌，由专员操作，必需先验电、放电，确定无电后，方可进行拆接线工作，停送电必需严格实施“谁停电，谁加锁、谁解锁、谁送电”停送电作业制度。
5、使用打眼设备作业时，必需果断实施“一人作业，一人监护”作业制度，监护人员必需由施工责任人亲自指派。
6、使用打眼设备作业时，操作人员必需握紧手柄，精力集中。
7、每打完一个眼，施工人员全部应对其进行清理。
8、施工前后，施工责任人必需向建设单位责任人汇报。
9、使用打眼设备作业完成后，施工责任人及操作人员必需清理洁净工作现场，发觉异常必需立即处理，确定现场正常后，方准撤离全部些人员。
(3)电缆挂钩安装
1、将安装电缆钩槽钢紧贴巷道帮固定于墙壁之上，保持槽钢平直。
2、将电缆钩从巷道帮到顶板垂直固定于槽钢之上，确保电缆吊挂整齐美观。
(4)电缆敷设方法
1、电缆装车
1.1电缆需从电缆盘中缠绕放在运输车辆内，但高度不超出运输要求。
1.2用吊车吊运电缆盘至运输车辆上方，转动电缆盘将电缆缠绕至运输车辆内。
1.3转动电缆盘有专员负责，而且转动要缓慢，和缠绕电缆作业人员相互配合好。
1.4电缆装车时由专员负责指挥，其它人员远离重物周围；
2、运输及安全注意事项
2.1运输车辆在主巷道行驶时速度不超出20Km/h，转弯时速度不超出5Km/h；
2.2目前方路况不好或路面不平整时，要减速行驶，必需时要停车查看路况。
2.3运输过程中，和其它车辆会车时，注意不得挤伤电缆。
3、电缆敷设过程及安全注意事项
3.1运输车辆抵达敷设地点后，要停在平整路面上熄火并有可靠制动；
3.2作业人员开始敷设电缆时，不得站在电缆和煤壁中间，预防挤伤作业人员。
3.3人员站在车辆上作业时，要和司机配合好，车辆行驶时，人员不得站在车上，车辆停稳后，方可进行作业。
3.4运输车辆开启前必需鸣笛警示，开启后缓慢向前行驶,行驶时要有专员指挥，如有险情立即停车；
3.5车辆行驶时，作业人员严禁在车辆两侧站立，要远离车辆，预防碰伤人员；
3.6电缆在敷设时，全部些人员要站在电缆一侧，相互之间配合一致，预防电缆碰伤作业人员，将电缆放入电缆挂钩时，预防划伤电缆绝缘层。
3.7拖拽电缆时，要有专员指挥，轻易卡住及转弯地点要有专员查看，且查看人所处地点必需安全。
4、收尾工作
敷设完电缆后，由班长清点工器具、跟班队长清点总人数后，统一乘车升井。
三、高压电缆连接安全技术方法
1、接线工作必需由专职电气操作人员及专职电气检修人员操作，操作人员必需经过《安全操作规程》及相关专技术培训学习，经考试合格，取得操作资格证人员，方可操作电气设备。
2、操作人员停送电前严格实施停送电制度。操作高压电气设备主回路前，必需配戴对应电压等级绝缘手套，穿高压绝缘靴或站在绝缘台上；严格实施“两票制度”，停开关柜时，必需先停断路器，后拉隔离开关。停电后必需在对应变电柜上挂“有些人工作,严禁合闸”警示牌。
3、电工接线时必需严格根据《煤矿安全规程》、《完好标准》规范实施。
4、高压接线盒需要吊挂在墙壁上时，要吊挂牢靠可靠，并采取方法，预防接线盒挤伤电缆。
5、接线盒吊挂时必需使用吊具进行吊挂，并有专员指挥，预防接线盒掉落砸伤作业人员及设备。
四、电缆头制作注意事项
1）、电缆头制作时清洁工作
空气中有害尘埃，在焊接地线时、剥除半导体层或使用喷灯时留下积炭等极易沾染到热缩附件和电缆半导体材料上。假如制作过程中不注意清洁工作，会造成电缆附件界面爬行放电，造成纵向击穿电缆绝缘。所以，在施工过程中，要十分注意电缆清洁问题。
2）、电缆头制作过程中要注意防潮工作。
3）、严格控制热缩温度
热缩件对温度要求严格，通常要求温度控制在120度，所以在施工中，要求在使用喷灯时，喷灯火焰运动要均匀，喷灯火焰距离热缩件60-80mm为最好，要以圆周形式从根部向上收缩，以利于套管中空气充足排出，达成紧缩目标。
4）、终端头接线端子及中间接头施工工艺
选择相同截面铜线鼻子作为接线端子。在电缆头制作过程中，要掌握好尺寸，根据说明书中要求进行施工。
五、施工安全技术交底
1、认真开好工前会，由施工责任人落实本方法并传达施工中安全注意事项，要求每个参与施工人员复述本方法并签字。
2、施工设专员负责，统一指挥，明确分工，责任到人。
3、严禁酒后作业，班中不得空岗，窜岗或嬉闹。
4、电缆沿桥架敷设时，应敷设排列整齐，不得和原有电缆交叉。
5、施工人员要做好自保工作，相互提醒，相互关照，安全责任人要严把安全关，做到不安全不作业，果断阻止三违现象。
6、施工责任人负责本工程全部安装质量及工程进度，全部参与施工人员必需服从施工责任人统一指挥。安全责任人严把安全关，监督全部些人员不违章，做好联保互保。
7、电缆穿过桥架时，应注意穿行次序，不得穿错、少穿。
8、在作业时电缆弯曲度不得小于电缆直径15倍。
9、高空作业注意脚下，预防踩空或绊脚。
10、电缆转盘前严禁站人，转盘严禁转过快，预防侧翻。
11、电缆不得在地面拖拉。
12、敷设电缆应随时注意障碍，预防刮碰电缆。
13、在敷设电缆时避免挤压手脚。
14、全部登高人员必需佩带安全带、安全帽，严禁违章。
15、施工现场设有安全警戒标志，严禁非施工人员靠近。
