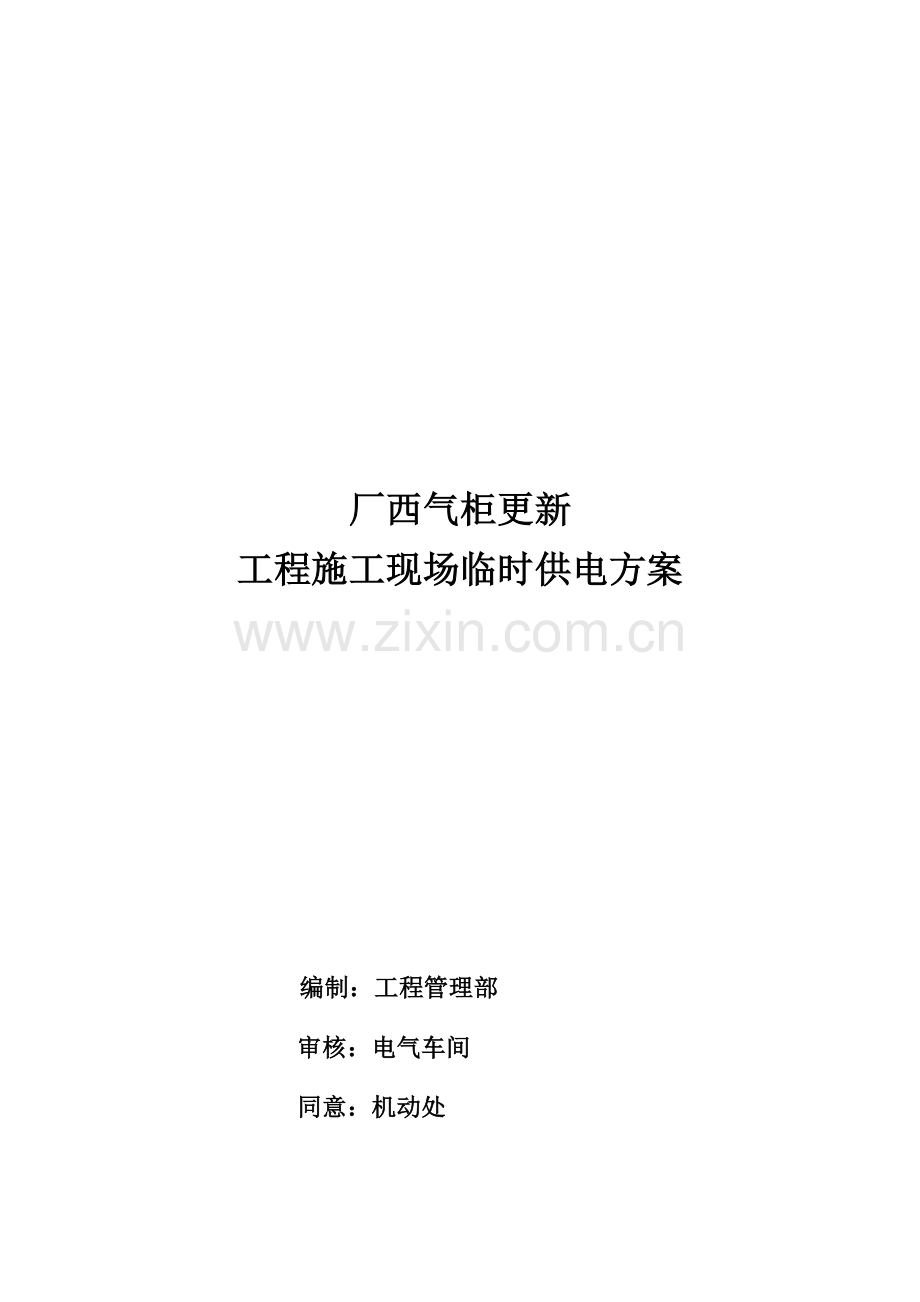

厂西气柜更新
工程施工现场临时供电方案

编制：工程管理部
审核：电气车间
同意：机动处

4月30日

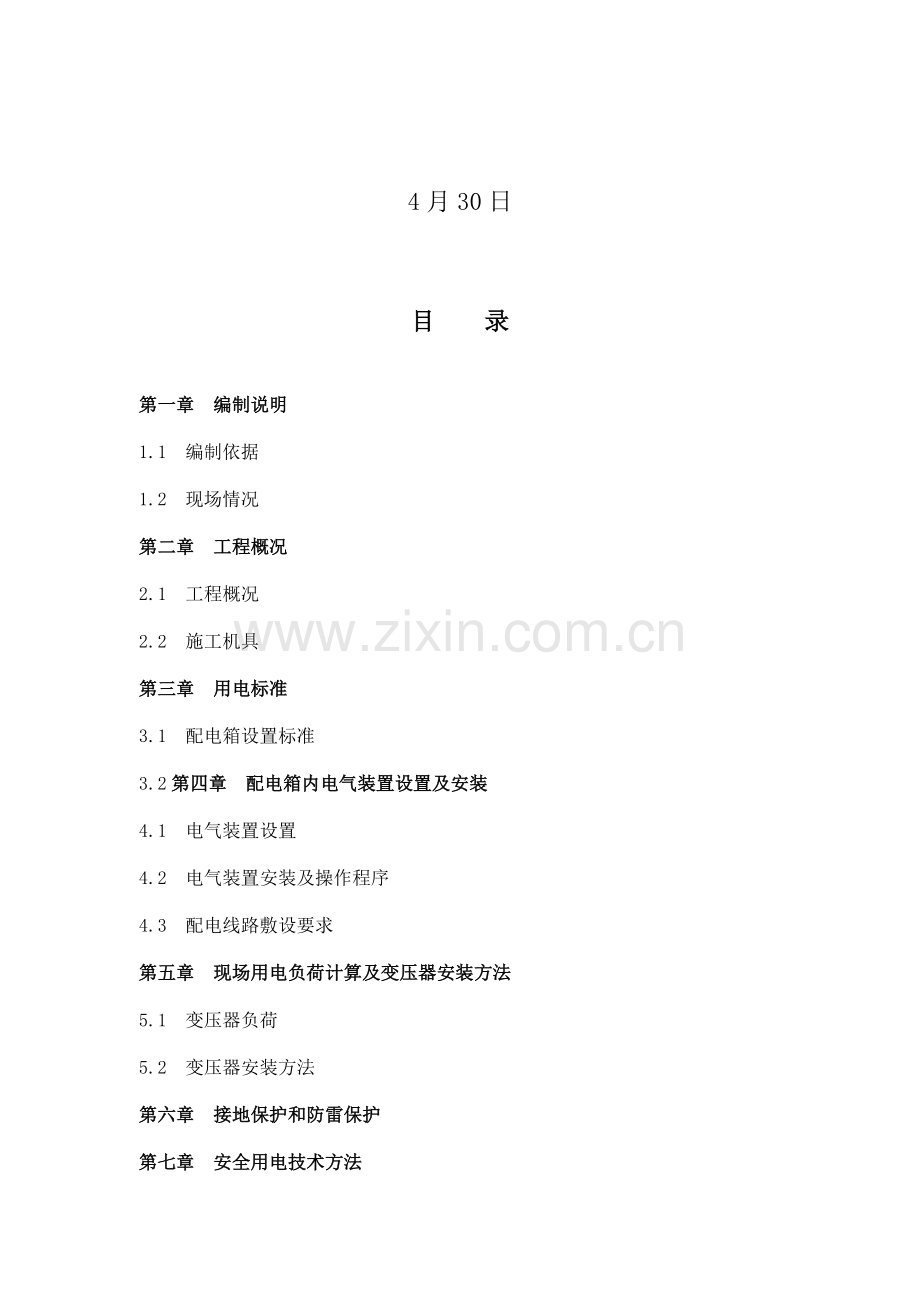

目 录

第一章 编制说明
1.1 编制依据
1.2 现场情况
第二章 工程概况
2.1 工程概况
2.2 施工机具
第三章 用电标准
3.1 配电箱设置标准
3.2第四章 配电箱内电气装置设置及安装
4.1 电气装置设置
4.2 电气装置安装及操作程序
4.3 配电线路敷设要求
第五章 现场用电负荷计算及变压器安装方法
5.1 变压器负荷
5.2 变压器安装方法
第六章 接地保护和防雷保护
第七章 安全用电技术方法
7.1 用电设施技术要求
7.2 用电操作技术要求
第八章 附图
第九章 施工相关事项说明

第一章 编制说明

1.1编制依据
1、为了确保施工现场机械设备和施工人员人身安全，依据中国国家标准《10KV及以下变电所设计规范 GB 50053-94》、《建设工程施工现场供用电安全规范GB50194－93》、建设部《施工现场临时用电安全技术规范JGJ46-》及锦西石化分企业相关制度编制本工程临时供电方案。
2、建筑施工现场临时供电中其它相关技术问题应遵守现行国家标准、规范或规程要求。
1.2现场情况
本工程使用施工机具较多，用电量较大，需现场安装1000KVA临时变压器一台，经和机动处和电气车间协商，高压供电电源引自苯乙烯变电所6KV开关柜21617，经变压器降压至380/220V，经过现场总配电箱向各施工单位供电。
临时变由电气车间提供，高低压电缆及总配电箱由工程管理部自备。
第二章 工程概况
2.1工程概况
本工程施工电源引自苯乙烯变电所6KV开关柜21617。电源电缆沿装置区埋地敷设，需破除恢复砼地面75米长*0.6米宽*0.2米厚，电缆沟挖填垃圾土方240米长*0.6米宽*0.8米深，沟内铺砂盖砖，利用原有电缆沟部分，需揭盖电缆沟砼盖板1.2米宽*60米长，穿墙过路加48米DN100镀锌钢管保护。砌筑变压器台及安装围栏，现场安装接地网，移动配电箱低压进线电缆采取直埋敷设，配电箱内装设配电柜和计量装置。
电气车间负责苯乙烯变电所21617柜继电保护计算及调试，施工电源由工程管理部组织安装并负责工程施工期间临时用电安全管理。
2.2施工机具
本工程进场机具设备总视在功率，具体详见设备统计一览表。
序号
机械或设备名称
型号规格
数量
额定功率KW
累计功率KW
1
搅拌机

2
23
46
2
钢筋对焊机

1
25
25
3
钢筋切断机

2
5.5
11
4
钢筋弯曲机

2
4.0
8
5
钢筋调直机

1
5.5
5.5
6
电焊机

6
12
72
7
打夯机

2
1.5
3
8
振捣器

5
1.1
5.5
9
圆盘锯

2
2.0
4
10
投光灯

26
1.5
39
11
逆变焊机

45
12
540
12
塔吊

1
35
35
13
小型机具

40
1
40
14
烘干箱

2
15
30
15
滚板机

1
75
75
16
其它

40
17
空调

6
1.5
9

合 计

988KW
用电机械设备一览表
第三章 配电箱设置标准
3.1配电箱设置标准
依据用电标准，并结合本工程工期、机械设备多等实际情况，做以下部署：
1、总配电箱及临时变设置在施工现场用电负荷较为集中地段，在主体施工阶段为钢筋加工、模板加工、塔吊、集中焊接等处安装分配电箱，主体完成后转为安装、电仪，防腐等临时用电。
2、总配电箱其进出线孔均设在箱底，并加护套，箱体方正、牢靠、防尘、防晒、严密，并上锁，由专职电工负责保管，做好可靠反复接地和保护接零。
3、总配电箱内配置见系统图
第四章 配电箱内电气装置设置及安装
4.1电气装置设置
1、总配电箱需装设总电源进线开关，分路空气开关。且符合规范要求。
4.2电气装置安装及操作程序
1、配电箱内所选择电气元件，必需确保完整无损、动作可靠、绝缘良好，绝对不许可使用不合格或破损电气元件。
2、配电箱在其箱门处标注其编号、名称、用途和分路情况。
3、为预防停、送电时，电源手动开关带负荷操作，和便于对用电设备在停、送电时进行监护，配电箱停送电应遵照合理操作程序，即送电时其操作程序：总开关—分开关；停电时其操作程序：分开关—总开关
4.3配电线路敷设要求
1、施工现场配电线路敷设方法：苯乙烯变电所21617柜至施工现场临时变及临时变至总配电箱间电缆直埋敷设，需穿墙过路，加镀锌钢管保护。
2、全部电缆在必需绝缘良好，连接可靠，在地面及以下敷设必需含有防水
功效，不得出现绝缘破损漏电。
第五章 现场用电负荷计算
5.1变压器负荷
（1）搅拌机 确定计算负荷： 查表Kx=0.3，COSФ=0.7，tgФ=1.08
PjS1= COSФ×Pe1=0.7×（23*2）=32KW。
Qjs1=Pjs1×tgФ=32×1.08=34.77Kvar
（2）塔式吊车：查表Kx=0.3，COSФ=0.7，tgФ=1.02先将Jc=40%换算到Jc=100%额定容量
Pe3=√（Jc40/Jc100）×Pn=√0.4×35=22KW,
Pjs2=Kx×Pe2=0.3×22=6.6KW
Qjs2=Pjs2×tgФ=6.6×1.02=6.7Kvar
（3）电焊机组：查表Kx=0.45，tgФ=1.98，先将Jc=50%换算到Jc=100%额定容量
Pe3=√（Jc50/Jc100）×Pn=√0.5×612=432KW，负荷：
Pjs3=Kx×Pe3=0.45×432=194KW
Qjs3=Pjs3×tgФ=194×1.98=384Kvar
（4）钢筋机械组：查表Kx=0.7，COSФ=0.7，tgФ=1.02
Pjs4=Kx×Pe=0.7×144=100.8 KW
Qjs4=Pjs4×tgФ=100.8×1.02=103Kvar
（5）打夯机组：查表Kx=0.8，COSФ=0.8，tgФ=0.75
Pjs5=Kx×Pe=0.8×3=2.4KW
Qjs5=Pjs5×tgФ=2.4×0.75=1.8Kvar
（6）振动棒组：查表Kx=0.7，tgФ=1.02
Pjs6=Kx×Pe=0.7×5.5=3.85KW
Qjs6=Pjs6×tgФ=3.85×1.02=3.93Kvar
（7）小型工具及其它组：查表Kx=0.7，COSФ=0.7，tgФ=1.02
Pjs7=Kx×Pe=0.7×80=56KW
Qjs7=Pjs7×tgФ=56×1.02=57Kvar
（8）室内外照明：功率Pjs8=48KW
总有功功率：查表Kx=0.9
Pjs=Kx×（PjS1+Pjs2+…+Pjs8）
=0.9×（32+6.6+194+100+2.4+3.85+56+48）
=398KW
总无功功率：Qjs=Kx×（Qjs1+Qjs2+…+Qjs8）
=0.9×（34.77+6.7+384+103+1.8+3.93+57） =532Kvar
总视在功率：Pjs=√（Pjs2+Qjs2）=√（3982+5322）=664KVA
总回路电流计算：
Ijs=Pjs/（√3UeCOSФ）=664/（1.732×0.38×0.7）=1441.28A
依据以上计算，需提供1000KVA变压器1台
高压测电缆选择：
高压测电流=1000/1.732/6=96A
查施工手册选电缆型号：高压电缆ZR-YJV22 6KV 3*50 270米，6KV高压热缩电缆终端头2套，低压电缆ZR-YJV22-1KV-3×240+1×120（mm2） 3根，累计 60米，瓦斯报警用电缆：ZR-KYJV22 7*2.5 270米
5.2 变压器安装方法
为了人身和设备安全，露天变压器周围应设置固定围栏，固定围栏高度不低于1.7m，变压器外廓距围栏净距大于0.8m，关键是为了巡视、检修和安装方便。变压器底部距离地面不应小于0.5m，是为了预防变压器不受水冲刷，预防杂草影响及变压器放油、取油样时方便。(变压器台砌筑1.4*1.4*0.7米，铁围栏制安1.8米高*4米长*4面：DN20镀锌钢管180米，DN100钢管主柱3米*4根，支架制安用料10#槽钢12米，50*5角钢18米)
第六章 接地保护和防雷保护
本供电系统设反复接地、专用保护接地和防雷接地。
1、漏电保护器装于总隔离开关负荷侧。N线在进线端做反复接地，并另引保护零线PE。漏电保护器同时含有短路和过载保护功效时，总隔离开关能够不设熔断器。
2、配电金属箱体作保护接零。
3、反复接地不少于三处（变压器配电范围内），反复接地点选在总配电箱处、电路中段、电路末端（可选在塔吊、施工电梯处），接地电阻小于4Ω。
4、采取含有专用保护零线TN-S系统.即在TN-S系统中，保护零线应专用，不得作工作零线使用，全部电器设备外壳和保护零线均应和专用保护零线相连接，专用保护零线颜色为黄绿相间双色线。
5、人工接地体，应垂直设置，接地体采取L50*50*5镀锌角钢6根，单根长度2.5M，间距5M。接地体连线采取40×4镀锌扁钢60米。扁钢搭接焊时，搭接长度≥120MM。接地连接线埋深距地面0.8M。接地电阻小于4欧姆，假如达不到要求，需增加接地极。
6、保护零线和保护接地应采取焊接、压接、螺栓连接或其它可靠方法连接，严禁缠绕或钩挂。

第七章 安全用电技术方法
7.1用电设施技术要求
1、本工程施工现场主供电回路采取电缆埋地敷设，线路采取三相五线制，【即（A）（B）（C）（N）（PE）】供电。埋地敷设时管内不得有接头、破损。其管口应密封，导线中负荷电流不应大于导线许可载流量。
2、专用保护零线由配电室零线引出。保护零线统一标志为绿/黄双色线，在任何情况下全部不许使用绿/黄双色线作负荷线。作防雷接地电气设备，必需同时作反复接地（塔吊处必需做防雷接地）。同一台电气设备反复接地和防雷接地可使用同一个接地体。接地电阻应符合反复接地电阻值要求。现场严禁用大地做相线或零线。
7.2用电操作技术要求
1、为预防停、送电时电源手动开关带负荷操作，和便于对用电设备在停、送电时进行监护，应该严格配电箱开关操作次序。即送电时其操作次序应该是：总开关—各分开关；停电时其操作程序应该是：各分开关—总开关
2、维修电工应严格根据电器操作规程进行维修、检验，并做好维修统计，按时检测接地电阻及机械设备、线路绝缘电阻。配电箱应上锁，钥匙应由专员保管。现场电工必需熟悉现场用电施工方案，正确安装、维护现场电气设备。
3、现场电工必需严格遵守操作规程、安装规程、安全规程，维修电气设备时应尽可能断开电源，验明单相无电，并在开关手柄上挂上“严禁合闸、有些人工作”标示牌方能进行工作，未经验电，则应按带电作业要求进行工作。
4、现场电工不得随意调整自动开关脱扣器整定电流或开关、熔断器内熔体规格，对总配电柜、干线、关键分干线及大型施工机械配电装置作上述调整时，必需得到主管部门专业管理人员同意方能进行。
5、现场一切电气设备必需由持证电工安装、维护，非电工不得私自安装、维修、移动一切电气设备。
6、运行中漏电开关发生跳闸必需查明原因才能重新合闸送电，发觉漏电开关损坏或失灵必需立即更换。严禁现场电工自行维修漏电开关，严禁漏电开关撤出或在失灵状态下运行。
7、现场电工除做好要求定时检验外，平时必需对电气设备勤巡、勤查，发觉事故隐患必需立即消除。对上级发出安全用电整改通知书必需在要求期限内根本整改，严禁电气设备带病运行。
8、施工现场最少有两名电工，必需持证上岗，劳保用具和安全工器具应配置齐全。作业时，严格根据电气操作规程进行维修、检验，并做好维修、检验统计。
9、配电箱应上锁，钥匙应由专员保管。

第八章 附图
附图1电缆走向图
附图2总配电箱系统图

第九章 施工相关事项说明

一． 临时供电设施在施工结束后需全部拆除。
二． 原安装箱式配电间1套，3*240+1*120电缆160米及保护管等需拆除安装在工程管理部指定地点。
