建筑工程施工组织设计方案样本.doc

上传人:a199****6536 文档编号:3662371 上传时间:2024-07-12 格式:DOC 页数:68 大小:891.04KB
下载 相关 举报
建筑工程施工组织设计方案样本.doc_第1页
第1页 / 共68页
建筑工程施工组织设计方案样本.doc_第2页
第2页 / 共68页
建筑工程施工组织设计方案样本.doc_第3页
第3页 / 共68页
建筑工程施工组织设计方案样本.doc_第4页
第4页 / 共68页
建筑工程施工组织设计方案样本.doc_第5页
第5页 / 共68页
点击查看更多>>
资源描述

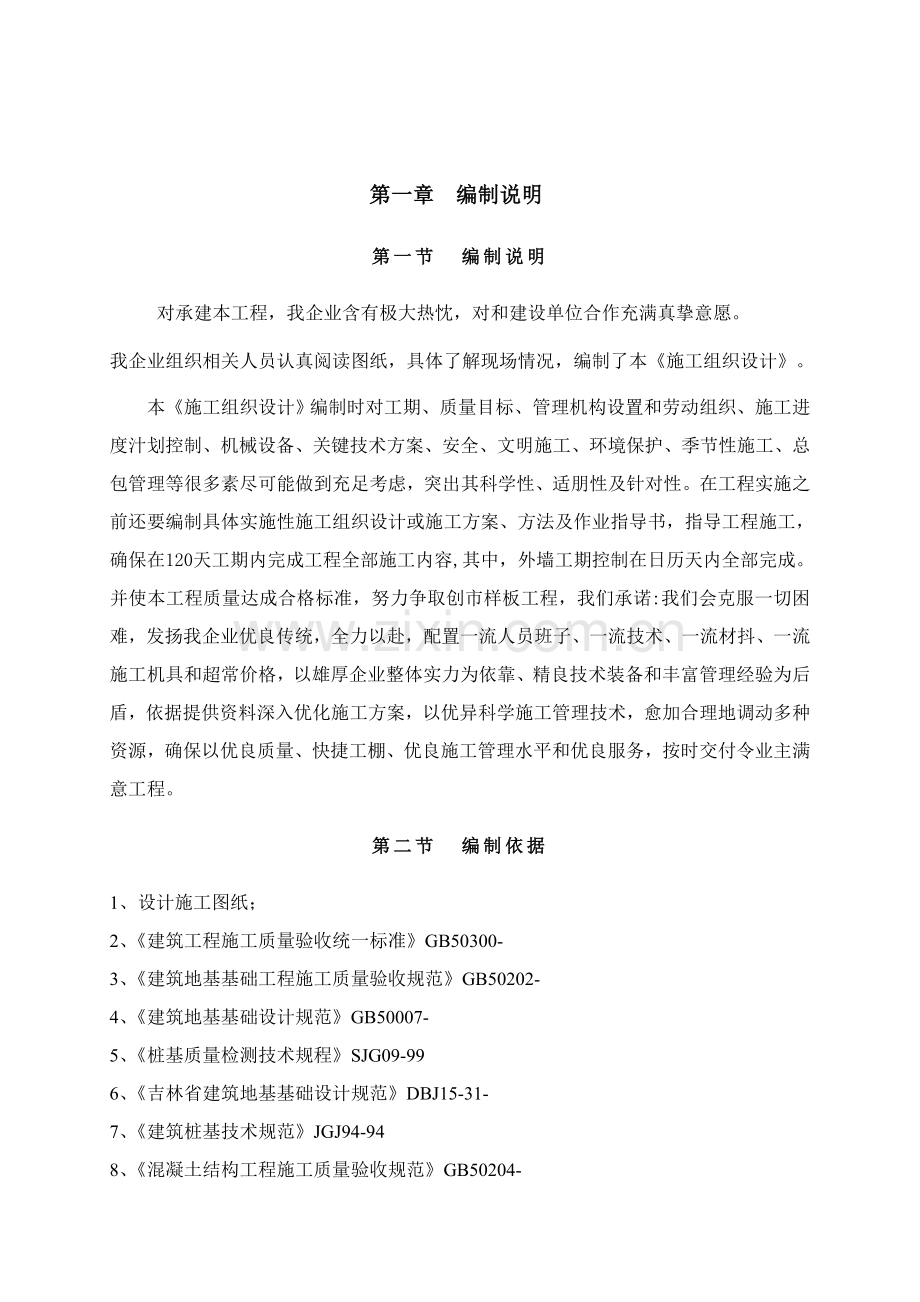

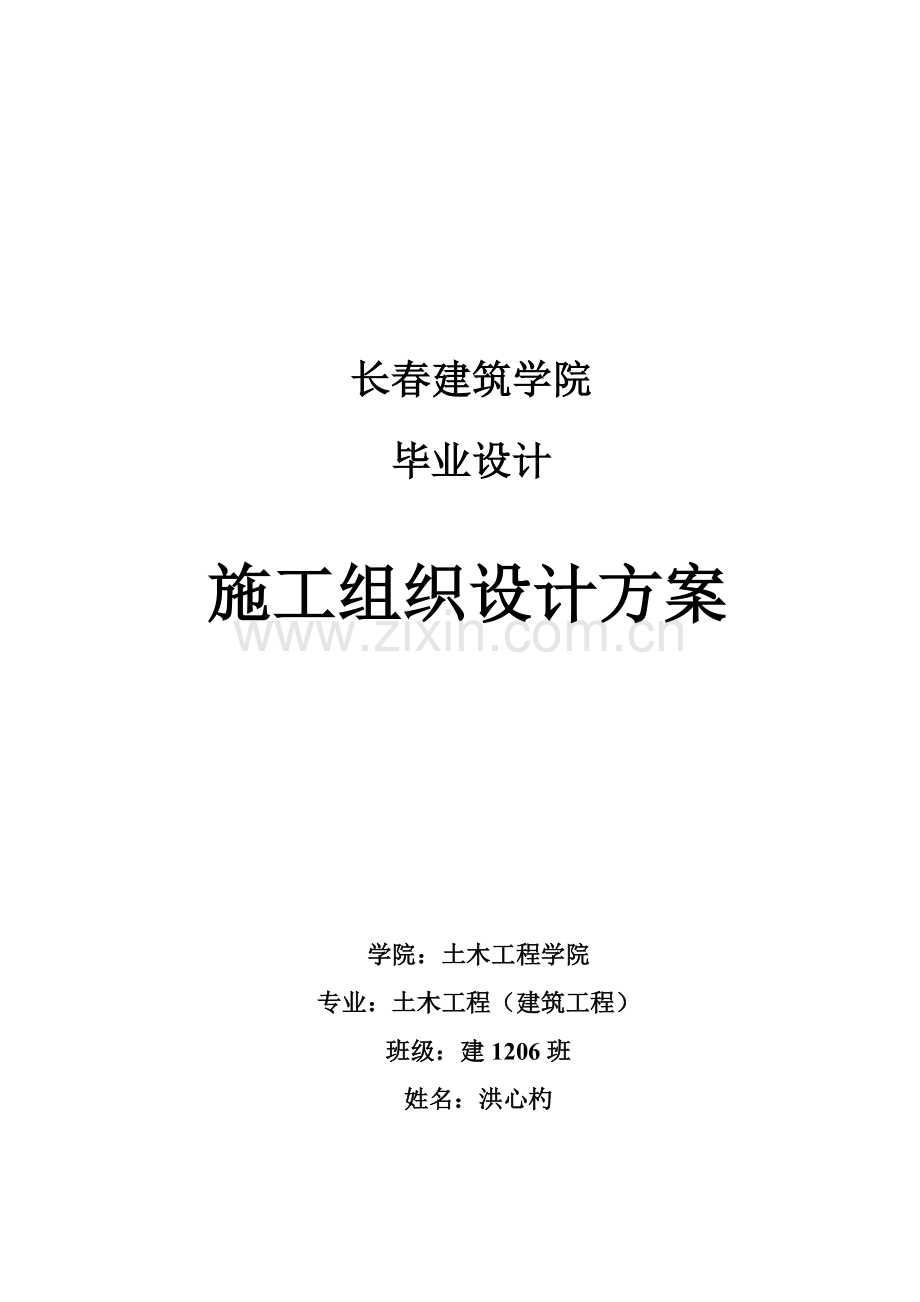

1、长春建筑学院毕业设计施工组织设计方案学院:土木工程学院专业:土木工程(建筑工程)班级:建1206班姓名:洪心杓第一章 编制说明第一节 编制说明对承建本工程,我企业含有极大热忱,对和建设单位合作充满真挚意愿。我企业组织相关人员认真阅读图纸,具体了解现场情况,编制了本施工组织设计。本施工组织设计编制时对工期、质量目标、管理机构设置和劳动组织、施工进度汁划控制、机械设备、关键技术方案、安全、文明施工、环境保护、季节性施工、总包管理等很多素尽可能做到充足考虑,突出其科学性、适朋性及针对性。在工程实施之前还要编制具体实施性施工组织设计或施工方案、方法及作业指导书,指导工程施工,确保在120天工期内完成工

2、程全部施工内容,其中,外墙工期控制在日历天内全部完成。并使本工程质量达成合格标准,努力争取创市样板工程,我们承诺:我们会克服一切困难,发扬我企业优良传统,全力以赴,配置一流人员班子、一流技术、一流材抖、一流施工机具和超常价格,以雄厚企业整体实力为依靠、精良技术装备和丰富管理经验为后盾,依据提供资料深入优化施工方案,以优异科学施工管理技术,愈加合理地调动多种资源,确保以优良质量、快捷工棚、优良施工管理水平和优良服务,按时交付令业主满意工程。第二节 编制依据1、设计施工图纸;2、建筑工程施工质量验收统一标准GB50300-3、建筑地基基础工程施工质量验收规范GB50202-4、建筑地基基础设计规范

3、GB50007-5、桩基质量检测技术规程SJG09-996、吉林省建筑地基基础设计规范DBJ15-31-7、建筑桩基技术规范JGJ94-948、混凝土结构工程施工质量验收规范GB50204-9、砌体工程施工质量验收规范GB50203-10、木结构工程施工质量验收规范GB50206-11、屋面工程施工质量验收规范GB50207-12、地下防水工程施工质量验收规范GB50208-13、建筑地面工程施工质量验收规范GB50209-14、建筑装饰装修工程施工质量验收规范GB50210-15、建筑工程施工测量规范16、建筑工程脚手架搭设规范17、国家现行施工规范要求第二章 工程概况第一节 工程概述工程名

4、称:长春市聚富国际办公楼设计建设地点:具体位置详见总平面图建设单位:XXX建筑企业设计单位:XXX设计院使用功效:办公楼该建筑物为综合性多层写字楼,用于某集团所属各单位行政办公,管理及商品贸易等项目业务,业务活动包含内部办公和大量接待其它联合单位人员来访。同时也包含一定范围内国际商业贸易活动。该写字楼拟由建筑开发经营企业统一投资建设,建成后以分层或分区出售或出租方法提供给各使用单位。 本工程建筑类耐火等级为:耐火等级为二级。关键结构类型为:框架结构类型。第二节 工程特征 建筑部分长春聚富国际办公楼建筑防水1、屋面防水:防水层次:二道设防(一刚一柔);防水卷材或防水涂料再加一层细石砼防水层。设防

5、要求:按倒置式屋面做法(防水层在下,保温隔热层在上)全部防水涂料四面均卷至屋面泛水高度(约300)。屋面竖井、女儿墙阴阳转角处应附加一层防水涂料;穿屋面板管道或泛水以上外墙穿管,待安装完后应用细石砼封严;管根周围应嵌填防水胶,和防水层闭合。3、卫生间:涂高分子防水涂膜2MM厚墙根部加200高C20混凝土基带,凡管道穿越房间须预埋套管,高出地面30;预留洞边做混凝土坎边、严密防水、防渗漏。4、外墙防水:聚合物防水基防水涂料,聚合物水泥砂浆。设防要求:加气混凝土砌块外墙门窗洞口周围200mm范围内应用实心砌体或C20混凝土细石砼填实,外墙不一样材料交接处找平层中附加金属网,网眼12*12,找平层强

6、度等级要求不应低于M7.5,和墙体基面抗拉粘结强度不低于0.4Mpa,外墙变形缝必需做防水处理。一、 墙体结构1、 外墙:采取190厚陶粒混凝土砌块,外20厚1:2.5水泥砂浆找平层,5厚黏板粘剂粘结层,再贴120厚EPS保温板,20厚抹面胶浆上贴玻纤网, 1.0厚抹面胶浆外刷外墙涂料内墙采取190厚陶粒混凝土砌块(标注200),用M5混合砂浆砌筑,砌筑时按吉J97-150,详见结施;2、 内墙:采取200陶粒混凝土砌块,Mb5专用配套水泥砂浆砌筑;3、 凡不一样墙体材料交接处加铺一层金属网,网宽300mm;4、 砼空心砌块施工技术要求:须遵照加气砼砌块建筑结构(03J104)严格实施;5、

7、凡墙上预留或凿孔洞,安装完成后须用C20细石砼填实,然后再做粉刷饰面层。二、 楼地面做法1、 15层楼面:分别有:水泥砂浆、贴地砖;2、 屋面:分别有:级防水有隔热层(可上人);无隔热层(不上人屋面;三、外墙面做法:面砖墙面;四、顶棚做法:分别有铝合金微孔板、乳胶漆、大白浆。 结构部分:招待所及二层商业基础采取500静压预制混凝土管桩,已由专业施工单位施工。 建筑防火设计:、建筑防火等级:耐火等级为二级。2、防火分区:防火分区之间用防火墙分隔,并采取乙级防火门。本设计包含火灾自动报警系统,应急广播系统、消防专用电话系统、有线电视系统、电话系统。第三章 施工布署第一节 施工指导思想和组织机构本工

8、程是xx分区兴建,因为工程本身工期较短,我企业将以一流管理、一流技术、一流施工去实现我们给予业主承诺,全力实现以下施工目标:一、 工程总体目标:1、工程质量:合格并创市优良工程;2、工程进度:严格按业主要求工期,确保工程20xx年x月xx日完工交付使用。3、安全生产:预防重伤,杜绝死亡,达成无重大伤亡事故,无重大机械事故,无食物中毒事故等“四无要求”。按建设部颁布:“一标三规范”达标。4、文明施工:努力做好规范管理,场容、场貌创一流水平,达成深圳市市级示范安全文明工地标准。5、组织管理:按项目管理要求,组织各专业工种平衡,交叉流水作业,经过有效协调指挥,使整个项目自始至终,保持最优化组合和最好

9、工效。二、 组织管理机构及部门人员职责说明:因为本工程工期紧迫、工种穿插复杂、统一协调管理难度大,对材料需球量大对施工组织管理及计划水平提出了很高要求,必需组织一个强有力管理机构,派精兵强将及各个专业精英分子组成最强阵容到该工程中去实施管理和施工,确保工程优质、高效地按期完成任务。投标人将从管理人员、施工机构、物资确保,施工技术管理等方面给最充足确保。施工组织上形成求真务实、团结协作一体化管理网络体系。第二节 工程施工特点、关键、难点特点:施工场地较少、周围环境复杂,建筑使用功效较多,弱电系统齐全。关键:基础工程、一层高支模、防水工程;本工程施工关键和难点:因为工程工期紧、技术复杂、专业工种穿

10、插多、系统专业齐全、施工难度大,依据要求,本工程计划总体工期控制为150天,在上述时间内必需完成专业项目多、数量大工程内容,本企业依据本工程特点确定施工关键以下:一、基础工程:本工程因为基础类型较为复杂,所以采取穿插施工。二、防水工程:防水工程关键内容为:1)、防水主材及其辅材优选,确保其完全满足该特殊工程和设计和规范要求;2)、防水做法及防水节点设计必需科学合理,对防水施工质量必需进行严格管理和控制;3)、对防水层保护和地面以下土方回填要确保防水层安全可靠性;4)、防水工程要刚柔结合,针对这一特殊工程,不管是刚性防水还是柔性防水,其防水等级均要有足够安全富裕度;5)、对结构施工缝、结构断面改

11、变地方和阴阳角等特殊部位必需采取特殊、最为安全稳妥防水做法;6)、屋面防水关键要处理好接缝处防水处理和防水材料和防水层施工质量控制。7)、通常认为:屋面设计有一定坡度和泛水系统,本身排水性好,所以不会发生渗漏,但实际上屋面渗漏现象相当普遍,其原因关键为:混凝土屋面板本身易产生裂缝,细石混凝土防水层伸缩性小,对地基不均匀沉降、构件微小变形、房屋受振动和温差等极为敏感,极易引发屋面开裂渗漏;防水层设计、施工、原材料质量及工程管理是关键影响原因。所以,对于屋面防水,结构本身自防水能力是防水根本,易渗漏细部节点处防水处理及排水坡度控制是施工技术关键,在施工过程中应关键抓好这两项工作。 对屋面应尤其重视

12、细部节点防水方案,施工中严格按操作程序及设计要求精心施工,注意局部防水方法,如找平层和细部节点质量控制,注意隔离层、保护层等施工规范性,以避免渗漏现象: a天沟、檐沟、落水口部位:注意控制天沟排水坡度,避免形成积水而渗漏;在落水口处附加防水补强层,注意预留坡度和增强层卷材高差,避免形成倒坡积水。 b如屋面留有施工缝,在施工时注意留缝位置,严格按规范进行施工,不然会因变形不一致等而造成裂缝产生,并在防水施工中给予关键处理。为了确保施工质量,屋面防水应由有经验丰富专业防水施工队伍负担。三、总承包管理及和各专业分包商配合作为工程施工承建单位,必需靠一流综合实力、一流策划和运作、一流管理和协调、一流技

13、术和设备、一流承诺和服务,才能优质高效完成该工程,实现工程项目标综合目标。施工管理关键内容为:1)、主动主动地为业主服务,有效协调工程各方工作关系;2)、对工程图纸二次深化设计和加工、施工详图设计和对设计工作全方面、有效地协调。3)、;对设备、材料选型、定货、加工制造和监控,对设备材料质量标准和档次严格界定和把关。4)、对工程质量严格、有效地控制、确保工程实现过程精品;5)、在施工和管理方面大力采取优异科学技术和利用计算机技术;6)、对工程实施阶段进行科学合理计划、安排和有效策划、组织和协调,确保关键线路和主导工期。7)、对各专业严格控制、管理、协调和各专业分包商相互之间亲密配合;第三节 关键

14、施工方案选定1)、基坑工程施工现场采取潜水泵排水系统;2)、模板以胶合板木模,模板关键采取井架进行运输。3)、模板支撑架采取钢管扣件式脚手架,脚手架钢管顶部支撑方木部位采取定制专用撑头,以防扣件滑动造成塌模危险。4)、钢筋现场制作安装,并对注明轴心受拉及小偏心受拉构件,纵向筋不得采取绑扎接头;当直径28时,应采取机械连接,当直径=25时,宜采取机械连接接头。5)、砼采取商品砼,砼浇筑以泵送为主,塔吊输送为辅,输送泵关键用于浇筑基础、底板柱、梁板等关键构件,塔吊除帮助浇筑上述构件。6)、外架采取采取双管扣件式落地脚手架搭设外架。脚手架形式:脚手架全部采取483.5钢管搭设,铺毛竹脚手板,外侧悬挂

15、绿色密目安全网。 1架构尺寸设计 立杆纵距1.5米,立杆排距1.0米,步距1.8米。小横杆间距0.9米,大横杆间距1.8米,内排立杆距墙0.25米。 小横杆里端距墙0.2米。 2连墙点设置 采取“软拉硬撑”方法:预埋6钢筋和结构连接,并用方木顶撑在钢管和结构之间。在每一结构楼层板面,沿水平方向每隔四跨即6米,在楼板外侧梁、墙中预埋6钢筋,再用方木顶撑在脚手架内排钢管和结构墙上。以下图示: 连墙杆要上下左右对齐设置。 脚手架上部未设置连墙点自由高度不得大于6m。 3整体性拉结杆件设置 沿脚手架两端和转角处起设置剪刀撑。每7-9根立杆设一道,且每片架子不少于三道。剪刀撑沿架高连续部署,在相邻两排剪

16、刀撑之间,每隔10-15m高加设一组剪刀撑。剪刀撑斜杆和水平面交角必需控制在45-60度之间,剪刀撑斜杆两端作旋转扣件和脚手架立杆或大横杆扣紧外,在其中间应增加2-4个扣结点。 在脚手架立杆底端之上100-300mm处一律遍设纵向和横向扫地杆,并和立杆连接牢靠。 4杆件连接结构要求 左右相邻立杆和上下相邻平杆接头应相互错开并置于不一样构架框格内。以下图示: 4杆件连接结构要求 左右相邻立杆和上下相邻平杆接头应相互错开并置于不一样构架框格内。以下图示: 同一排大横杆水平偏差小于该片脚手架总长度1/250,且小于50mm。相邻步架大横杆应错开部署在立杆里侧和外侧,以降低立杆偏心受载情况。 小横杆应

17、贴近立杆部署,搭于大横杆之上并用直角扣件扣紧。在任何情况下,均不得拆除作为基础结构杆件小横杆。 钢管之间应采取对接扣件连接,如采取搭接,其搭接长度不得小于800mm。 6.7.4 外脚手架防护及搭设 1安全防护 脚手架外侧面采取密眼绿色安全网全封闭。安全网在国家定点生产厂购置,并索取合格证。进场后,经项目部安全员、材料员验收合格后方可投入使用。 外脚手架在操作层满铺脚手板,其下每两层设一道隔离层,满铺竹笆。 每次暴风雨来临前,必需对脚手架进行加固;暴风雨过后,要对脚手架进行检验、观察。若有异常应立即进行矫正或加固。 在二层及四层四面设悬挑水平安全栏板一道,以防施工楼层杂物坠落伤人。安全栏板外悬

18、挑出4米,采取钢管和外排脚手架拉接,安全栏板采取毛竹满铺。 2脚手架搭设 (1)作业程序 放置纵向扫地杆自角部起依次向两边竖立底立杆,底端和纵向扫地杆扣接固定后,装设横向扫地杆也和立杆固定,每边竖起3-4根立杆后,随即装设第一步纵向平杆和横向平杆,校正立杆垂直和平杆水平,使其符合要求后,拧紧紧围绕件。形成构架起始段按上述要求依次向前延伸搭设,直至第一步架交圈完成。交圈后,再全方面检验一遍构架质量设置连墙件按第一步架作业程序和要求搭设第二步,依次类推随搭设进度立即装设连墙件和剪刀撑装设作业层间横杆、铺设脚手板和装设作业层栏杆、挡脚板或围护,挂安全网。 (2)搭设时注意事项 底立杆按立杆接长要求选

19、择不一样长度钢管交错设置,最少应有两种适合不一样长度钢管作立杆。在设置第一排连墙件前,应约每隔6跨设一抛撑,以确保架子稳定。 一定要采取先搭设起始段以后向前延伸方法。如两组作业,可分别从相对角开始搭设。 连墙件和剪刀撑应立即设置,不得滞后超出2步。 杆件端部伸出扣件之外长度不得小100mm。 剪刀撑斜杆和基础构架结构杆件之间最少有3道连接,其中,斜杆对接或搭接接头部位最少有1道连接。 周围脚手架纵向平杆必需在角部交圈并和立杆连接固定。 作业层栏杆挡脚板通常应设在立杆内侧。栏杆接长也应符合对接或搭接对应要求。 脚手架必需随施工楼层增加同时搭设,搭设高度应超出施工作业面不少于mm。 (3)搭设质量

20、要求 扣件及钢管质量必需符合规范相关要求。 立杆垂直度最终验收许可偏差100mm,搭设中检验时按每2米高许可偏差7mm。 间距:步距偏差许可20mm,立杆纵距偏差许可50mm,立杆排距偏差许可20mm。 大横杆高差:一根杆两端许可20mm,在每一个立杆纵距内许可10mm,每片脚手架总长度许可偏差50mm。 6.7.6 外脚手架搭设安全事项 1搭设工人必需含有特种工上岗证并经考评合格后方可上岗操作。上岗时必需系安全带,戴安全帽。严禁穿带钉易滑鞋上岗作业。 2严禁酒后及六级上大风、雷雨天上架作业。 3作业时,必需含有工具袋,严禁向下乱抛杂物。 4注意随时检验架体及卸荷节点情况,发觉问题立即上报、处

21、理。 5注意清理架上无用杂物,减轻架上荷载。 6立即和结构拉结,以确保搭设过程安全。7扣件要拧紧。有变形钢管和不合格扣件不能使用。8随时校正杆件垂直和水平偏差,避免偏差过大。7)、垂直运输机械关键采取两台井架。第四节 施工总工序安排工程总目标和阶段目标详见进度计划安排。第五节 施工现场设施部署1)、临时设施部署:依据本项目标规模,管理机构、各专业工种所需生产工人,在建筑物周围搭建临时生活区及项目部办公室、会议室,厨厕、浴房; 2)、机械设备部署:A、提升井架部署:井架基础结构大样以下图所表示:安装和拆除:1、安装前准备工作:按总平面图要求部署将井架底座和予埋螺栓同时浇注在基础内,同时检验底座四

22、角标高是否一致。2、安装及注意事项:首先安装井架底盘立杆构件横杆构件立杆构件(反复进行)横梁钢丝绳。其次:安装卷扬机及电气部分;最终空载和运载调试。 注意事项:分次到位;安装需用经纬仪随时检验井架垂直度;井架因现场实际情况采取预埋铁(铁件M5厚200*200)用4.8钢管4根加固附梁柱,裙楼部位只需在15米处加固一道;安装时架子工务必注意安全,拿稳构件,系好安全带,搭设临时挑板必需稳当,上下作业架子工错开站位,不得抛扔物件,严禁高空坠物;井架除出料方向和卷扬机视线方向均满挂密目式安全网;卷扬机操作室要用枋木、七夹板搭设双层防护棚以防高空坠物;卷扬机底座要预埋螺栓固定,并用钢丝绳在底座后方固定。

23、拆除:拆除和安装工作相反:即“先装后拆、后装先拆”。各机械部署详见施工平面部署图。 第四章 施工准备施工准备工作是建筑工程施工组织和管理关键内容,是土建施工和设备安装顺利进行关键确保。认真细致地做好施工准备工作、做好计划,对施工中可能出现问题采取预防方法,增加应变能力,可有效地避免施工中存在风险,降低风险损失,对于充足发挥人主动原因,合理组织人力、物力,加紧施工进度,提升工程质量,降低工程成本全部起着十分关键作用。第一节 施工现场准备一、施工动员本企业将利用2至3天时间进行施工前全方面开工动员。动职员作关键内容:1.介绍工程基础情况和工程意义;2.讲述工程施工特点,施工方法及注意事项;3.强化

24、安全意识、质量意识和环境保护意识;经过以上动职员作,做到:(1)施工动员普及率达90%以上;(2)施工人员了解工程基础概况,清楚施工特点及注意事项,做到心中有数;(3)提升思想认识,振奋工作精神,以饱满热情、高昂士气迎接上场。二、现场准备1.依据给定基准点坐标和高程,进行施工场地控制测量,设置场区控制测量标桩。2.现场“三通一平”已经完成,还需设置足够数量消防栓。3.根据施工平面图建造各项临时设施:地面排水沟,车辆冲洗池、临时道路、为正式开工准备好工地用房等。4.做好水、电管线架设、安排、部署。5.做好季节性施工准备,认真落实,雨季、夏季施工方法。6.做好分包或劳务安排工作。对于需分包分项工程

25、提前确定须协调工作,提前进行制作加工并做好配合施工准备。第二节 人员、物资、机械设备准备及进场计划一、材料、机械准备1.做好材料加工和订货工作,组织建筑材料,构配件制品进场,并按要求地点和方法储存或堆放。特殊材料、物件对应作特殊处理。2.做好施工机具租赁或订购工作。3.依据施工平面图要求组织施工机械、设备和工具进场,按要求地点和方法存放或安装,并应进行对应保养和试运转等项工作。施工中拟投入大型施工机械包含塔吊1台,井架4台,搅拌机(用于搅拌砂浆)2台,砼输送泵2,另设一台备用泵。4.维护操作人员:维护操作人员已落实。砼输送泵每台配1人,施工井架每台司机2人,有上岗证。二、机械设备维护保养制度:

26、1.设备维护保养实施方法和要求:(1)设备例行保养由设备所在单位组织,由设备操作人员实施完成。(2)设备例行保养作业在班前班后实施。(3)设备例行保养作业项目以清洁、检验为主。各类机械设备例行保养要求详见该机械设备保养规程要求。(4)例行保养作业完成后,设备操作人员应将作业实施情况填写在机械设备例行保养统计卡上进行统计。(5)设备定时保养由设备所在单位组织,由设备操作人员会同修理人员共同实施完成。(6)各类设备定时保养应严格按该机械设备保养规程要求时间(或完成作业量)按期进行。(7)设备需进行定时保养时,设备操作人员应提前12天报本单位机械管理人员。(8)机械管理人员依据设备定时保养规程要求,

27、结合该设备技术情况,组织机械操作人员和相关修理人员具体实施定时保养作业。(9)作业人员应按设备定时保养规程要求项目逐项进行。(10)作业完成后,由机械管理人员组织修理人员及设备操作人员进行设备运转试验,检验保养作业是否达成质量要求,经检验达不到质量要求应重新进行。(11)经检验保养作业达成质量要求后,操作人员应将定时保养类别、保养时间、参与作业人员等在机械设备定时保养统计卡上进行统计。2.机械设备维护保养规程包含以下内容:(1) 运输车辆维护保养规程(2)砼输送泵维护保养规程(3) 钢筋加工机械维护保养规程三、人员、物资、机械设备进场人员及物资设备进场,总部署标准是依据工程施工实际进度需要和监

28、理工程师要求,分期分批进入现场,并依据情况改变随时调整。我企业按进度计划分批调遣队伍进场,人员及机械设备从意企业各项目工点调入。在签署协议协议后3天内,10人先遣队伍和部分物资机械从进驻现场,做前期准备工作,然后再组织30人队伍和关键机械设备进场,建好项目经理部和各施工队生产、生活用房及临建工程设施。最终全部施工人员、机械设备严格根据施工总进度计划安排要求分批按期到位,配套建好临时工程,贮备好物资材料。第三节 技术准备施工人员进驻现场后即开始进行技术准备工作。技术准备工作可分为内业技术准备和外业技术准备。一、内业技术准备关键包含 (1)认真阅读、审核施工图纸和施工规范、编写审核汇报;(2)进行

29、临时工程设施建设具体设计;(3)编写实施性施工组织设计;(4)编写多种针对性施工方法;(5)结合工程施工特点,编写技术管理措施和实施细则;(6)备齐必需参考资料;(7)据协议条款、技术规范要求和要求,对多种临时设施符合性数据进行采集;(8)据招标协议文件要求,提供给业主或监理工程师其它资料。二、外业技术准备关键包含 (1)现场具体调查和地质勘探;(2)现场测量控制桩交接埋设和复测;(3)各类工程材料调查和合格性测试分析并编写试验汇报;(4)多种仪器设备调查和合格性测试分析并编写试验汇报;(5)施工作业中所包含多种外部技术数据。技术准备按时间进程分前、中、后三个阶段,前期是基础,中期是强化,后期

30、是完善。技术准备工作果断做到:准备项目齐全,实施标准正确,内容完善齐备,超前计划布局,立即指导交底,重在检验落实。三、测量准备关键包含1、依据本工程特点和招标文件要求,在现场配置测量组和试验人员,以满足施工需要。2、测量组由测量工程师、测量工等6人组成,配置测量仪器见关键施工设备表。3、现场配置有砼坍落度测试筒、电炉及炒锅(用于测砂、石含水率)、磅称、靠尺、塞尺、方尺等多种质检工具,另外本企业有中心试验室,可进行现场砼试块、钢筋、水泥复检等各项检验、试验工作。现场及中心试验室各项仪器设备详见施工设备表。4、先遣人员和设备进场后3天内,完成复测工作,将复测资料报监理工程师核批;中心试验室按技术规

31、范或监理工程师要求进行原材料取样试验及选定配合比等工作。第四节 创建良好外部施工环境条件本企业一向重视社会公共关系,把同当地民众和睦友好相处当成一件大事来抓,在创建优良工程同时,树立良好企业形象,把本身经济效益和社会效益结合起来,真正做到“六个一”,即干一项工程,出一项精品;铸一块金牌,留一片美声;占一席市场,交一方好友。具体须抓好以下多个方面:(1)自觉遵守和维护当地政府相关条例、要求,规范行为、遵章守纪;(2)听取周围民众意见,维护群众利益,在发生矛盾时间,要耐心解释,妥善处理;(3)同相关行政单位、公益企机关保持较亲密联络;(4)规范作业,文明施工,善始善终,工程结束后,做好收尾清整工作

32、;(5)强化环境保护意识,把施工和环境保护紧密地联络起来;(6)服从业主,服务监理工程师指导、协调,从大局出发、全盘考虑;(7)自觉尊重当地民众风俗习惯,维护社会治安秩序;(8)做好施工期间工地保安工作,杜绝违反治安管理事件发生。(9)认真抓好交通安全和加强文明施工。第五节 施工临时用电 一、确定施工用电设备序号设备名称型号单位数量单机功率(KW)累计功率(KW)备 注1施工井架SSB-200台215602搅拌机JG350台23平板振动器PZ150个31.54.54振动棒ZB50根61.1665振动棒ZB25根30.92.76钢筋调直机台1887钢筋弯曲机CTB-40B台1338钢筋切割机GQ

33、40-1台15.55.59木工压刨机MBP6-1台15.55.510台式圆盘电锯YT400台13311手提式圆盘锯HLTACHIC9台90.756.7512电渣压力焊BX3600台2204013电弧焊机BX3500台155.555.514闪光电焊机VN1100台18080二、总用电量 电动机总计:P1=175KW 电焊机总计:P2=175.5KW动力用电 p动 =1.1(0.7175/0.78+0.6175.5)=288.6KVA 因为照明用电所占比关键比动力用电电量少多,所以估算电量时可按动力用电10%考虑。 照明用电=268.4.910%=26.8KW总用电:P=268.4+26.8=29

34、5.4KVA高峰期用电量约为200KVA。三、用电说明1.各配电箱应配锁,做到防雨、防尘、防潮,移动式配电箱下底和地面垂直距离为1.5mh0.6m,固定式配电箱下底和地面距离为1.5mh1.3m。2.水泵及木工和钢筋制作场等处电箱为固定式,其它为移动式。3.防雷接地、反复接地、工作接地均按规范制作和埋设。4.电气防火,依据施工现场需要,配置干粉灭火器20台。5.做好雨季施工安全用电确保方法。6.落实预防漏电方法。四、安全用电技术方法1.根据施工现场用电安全技术规范要求,对各类用电人员作明确而具体安全用电教育和要求,用电人员应学会和掌握安全用电基础知识,熟练掌握自己所用机械设备电气性能、操作规程

35、、安全防护。2.必需按本设计要求设置接地和零线,杜绝疏漏。3.保护线PE必需采取绿黄双色线,应严格和相线、工作线相区分。4.严禁利用大地作工作零线,各配电箱内保护零线和工作零线必需分开。5.电气设备不得使用破旧伪劣产品,其性能必需符合国家标准。6.电气设备安装、保护使用和维修必需符合JGJ4688施工现场临时用电安全技术规范要求。7.安装、维修和拆除临时用电工程时,必需由有电工操作证人员持证上岗工作。8.进行定时检验和专题用电检验,检修时必需做到:(1)停电;(2)悬挂停电标志牌,接挂必需接地线;(3)检修人员应穿戴绝缘鞋及手套,使用电工绝缘工具;(4)有统一组织和专员统一指挥。9.开关箱必需

36、加锁,暂不用电回路断开电源,送电前检量用电设备负荷用量完好时才能送电。10.对于产生振动设备,其保护零线连接点不得少于二处。11.外单位临时用电必需服从项目部制订用电规章制度,不然有权停电,严重违反者可取消其用电,并处以罚款。12.配电箱内严禁用木垫块,接零保护点必需牢靠,严格搭挂、钩接。13.配电箱内必需严格根据“一机一闸一漏电”标准配置,严禁多机一闸和使用木盒开关。14.现场电焊机不得使用铝导线做电源线,电焊机必需防雨,前后防护罩必需完好齐全。15.当班电工必需做好安全统计,交接班必需签字,并统计好各处用电情况及设备使用操作情况。五、电气防火方法1.合理配置、速定、更换多种用电保护器,对电

37、路和设备过载、短路故障进行可靠保护。2.在电气装置和线路周围不准堆放易燃、易爆物,不准使用火源。3.在电气装置相对集中场所如配电室、发电机房配置灭火器等,并严禁烟火。4.严禁超载及设备“带病”作业。5.严禁绝缘老化及劣质导线用在临时用电工程任何一处。6.值班电工必需随时监护,巡回检验用电情况及设备运转情况,发觉问题立即处理。7.电工人员必需熟悉消防器材使用和维护,配电箱旁所设干粉灭火器,碰到有损坏时应立即更换。8.合理设置防雷装置。9.根据施工现场临时用电安全技术规范设置相关警告牌,危险地段增设夜间指示灯。第六节 施工临时用水一、施工现场用水计算用水量计量(1)、现场施工用水量,按下式计算:q

38、1=k1Q1N1/(T1t)k2/83600q1施工用水量(L/S)k1未估计施工用水系数(1.051.15)取最大值1.15Q1每三个月工程量(以实物计量单位表示)近似取1000m3 (本工程40天内浇筑砼约1000m3 ,再考虑其它工程量,故每三个月工程量取近似值1000m3)N1施工用水定额取300L/ m3(养护用水)T1每三个月有效作业日(d)取90天t天天工作班数(取2)k2用水约街系数取1.5计算得:q1=1.15(1000300)/(902) 1.5/(83600)=0.1 L/S(2) 施工机械用水量,有内燃机动力装置1台(砼泵),对焊机1台,木工制作场1个。 按计算则q2=

39、1.05(11.1200 12300+2120)1/(83600) =0.02(L/S) (3)施工现场生活用水:q3= 250301.4/(83600)=0.365L/S(4)生活区生活用水: q4= 400601.4/(83600) =1.45L/S(5)消防用水量: 施工现场面积小于5ha,消防用水10L/S,q5=10L/Sq1q2q3+ q4=3.22+0.04+0.73+1.45q4=10 L/S所以Q= 10(L/S)2.管径选择 d= 4Q = 410 = 0.10(M) V1000 3.1411000施工现场需100自来水接驳点。二、施工临时用水安排1.由建设单位提供水源引出

40、用水主管,主管采取一根100镀锌钢管埋地。支管采50镀锌钢管明铺。穿越道路时采取保护方法。2.各用水机械处引出支管,设专用龙头,楼层用水经过水管支管,引至各楼层,施工用水时,可用胶皮软管接至施工地点。3.生活区用水采取支管引入各用水区域。4.考虑到施工时可能停水,现场在设临时蓄水池1个(6m3个)。施工临时用水部署详见平面部署图第五章 关键分部分项工程施工方法和工艺第一节 测量工程一、施工测量任务:1.依据施工要求,经过测量工作定位、放线,将建筑物平面位置和高程测定到施工作业面上,为模板安装、墙体砌筑和安装等工作提供依据。2.本工程施工测量遵照先整体后局部、先高精度控制后分测工作程序,即首先建

41、立控制网测设建筑物主轴线,后依主轴线进行建筑物细部放线。3.依现场实际情况,由现场施工技术科建立专门测量小组,会同甲方、监理对现场水准点、轴线、标高、引测点部署作具体复核移交签证统计,便于整个工程施工测量工作顺利进行。二、测量工作基础准则及要求1.遵守现行国家法令。2.测量工作必需统一、系统和正确。3.遵守先整体后局部,高精度控制、低精度分测标准。4.测量原始依据。如设计图纸、测量起始点点位及相关数据,必需进行审核,正确无误后,方可使用。5.在测量精度满足施工要求前提下,尽可能用科学简练方法,但必需有可靠校核条件,以确保正确性。测量结果不管超限是否均应如实统计。6.核实工作采取两人分算方法。7

42、.一切定位、放线工作要经过自检、互检无误后,方可提请监理单位复核。8.做好施工现场建立关键控制孔、线保护方法。9.施工测量要和施工班组紧密配合。三、本工程施工测量拟采取关键测量仪器包含:自动安平水准仪1台、精密水准仪1台、铟瓦尺2把、电子经纬仪1台、全站仪1台、激光垂准仪1台,其中,精密水准仪、铟瓦尺用于该工程沉降观察,电子经纬仪和全站仪关键用于长距离、大高差定位测量、激光垂直议用于楼层轴线专递。四、建立建筑平面测量控制网1.测量准备依据施工图纸各轴线平面位置及尺寸关系,计算出各控制轴线控制点坐标,并按其平面尺寸及坐标绘制出测量控制图,作为场地测量依据,同时检验、校核所使用仪器及工具。2.建立

43、建筑物轴线控制网依据业主提供现场测量基准点位置及其坐标,根据测量控制图,使用全站仪在基坑内依次测设出各控制轴线,并依据各轴线相互关系进行校核,正确无误后再利用电子经纬仪将各轴线从基坑内测至基坑顶部合适位置,同时作好标桩制作及埋设工作,这么建筑物轴线测量控制网便建立完成了。3.建筑物测量定位及施工测量(1)建筑物测量定位依据建筑测量控制网,使用经纬仪将建筑物各控制线测设于垫层上,并依据各轴线相互间平面关系,依次测放出各轴,则建筑物测量定位完成。(2)楼层测量放线主体施工阶段,在一层楼板面根据测量控制图埋设控制轴线激光投射基准点,在楼层施工时,使用激光垂准仪将轴线控制点直接投射至施工楼层,利用经纬

44、仪将各控制轴线测放至楼层,再使用钢尺、墨线将各轴线及墙柱轮廓线测放至楼面,放线完成后要用钢尺实量各轴线间距作为校核,其相对误差不得大于1/,经校核合格后,方可开始进行其它分项工程施工。五、建筑物高程水准测量:1.建立高程测量控制网依据甲方提供高程基准点,使用精密水准仪,铟瓦尺在施工场地四面适宜位置测设不少于3个水准基点,并和高程基准点组成闭合回路对水准基点进行联测校核,正确无误后设置水准控制标桩作为以后施工测量高程控制网。2.高程测量(1)高程水准控制测量依据高程控制网就近水准基点,使用水准仪将标高引测至施工楼层,引测点不少于3个,并对水准点进行闭合联测,正确无误后将水准点标设到楼层显要位置,

45、作为以后施工测量水准控制点。(2)高程竖向传输向下传输将A点高程HA引测至B点HB测量操作以下图所表示:HB=HA+a-d-(b-c)向上传输采取吊钢尺法引测,在底层(基准楼层)柱转角处、电梯井边等合适位置设置不少于3个水准控制点,在施工过程中采取钢尺向上引测高程,当高程引测至施工楼层后,利用水准仪对各水准点进行相互校核,选择平均值做为控制标高进行水准测量。六、沉降观察:(一)水准点布设设置水准点要求按三等水准点设置,数量不得少于3个,沿建筑物周圈布设,对水准点要定时进行高程检测,以确保观察结果正确性。(二)观察点部署和要求观察点位置和数量依据设计要求选定全部观察点应以1:1001:500百分比尺绘出平面图,并加
