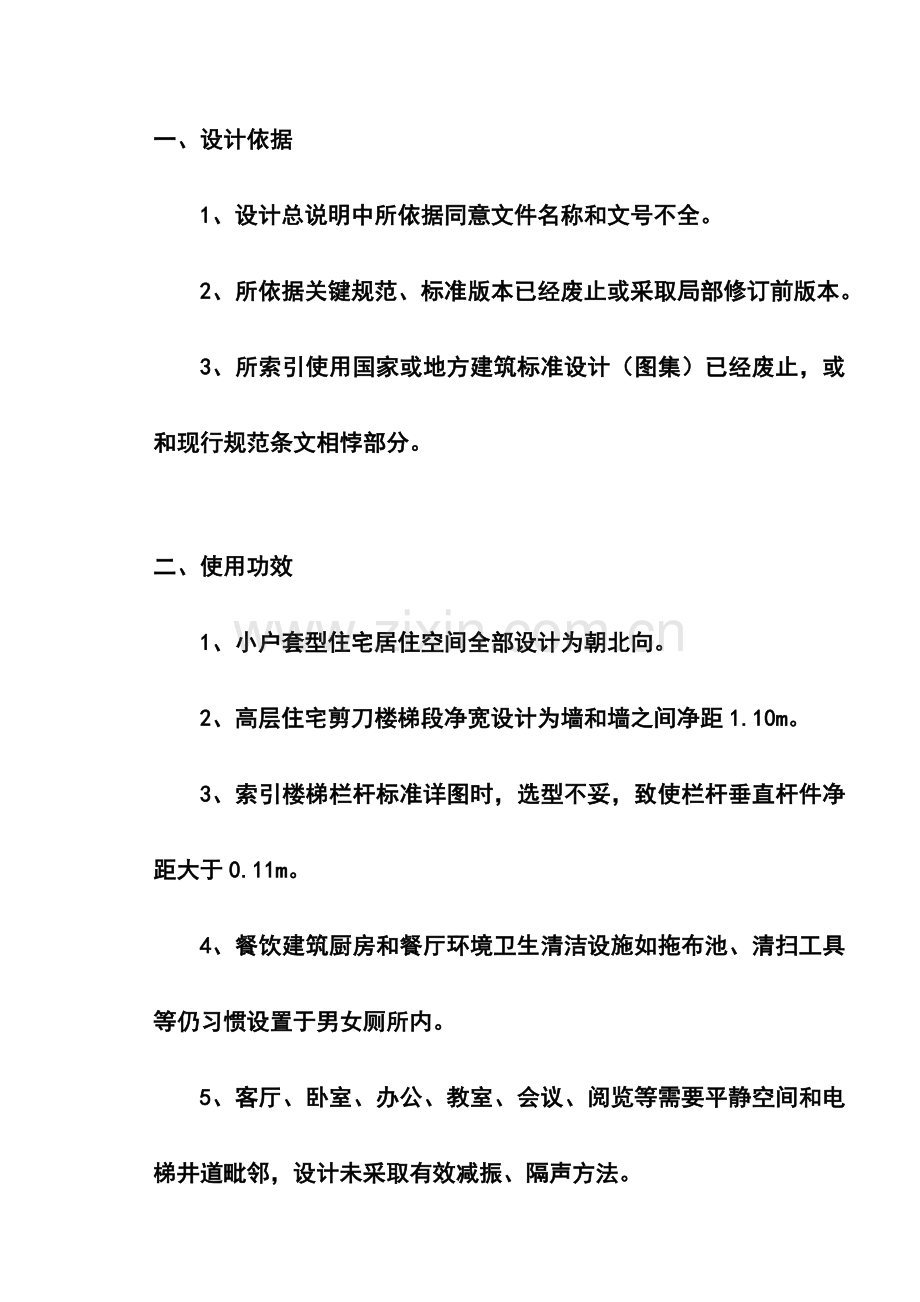

建筑施工图设计常见问题解析目 录 一 设计依据 二 使用功效 三 无障碍设计 四 建筑防火一、设计依据 1、设计总说明中所依据同意文件名称和文号不全。 2、所依据关键规范、标准版本已经废止或采取局部修订前版本。 3、所索引使用国家或地方建筑标准设计（图集）已经废止，或和现行规范条文相悖部分。二、使用功效 1、小户套型住宅居住空间全部设计为朝北向。 2、高层住宅剪刀楼梯段净宽设计为墙和墙之间净距1.10m。 3、索引楼梯栏杆标准详图时，选型不妥，致使栏杆垂直杆件净距大于0.11m。 4、餐饮建筑厨房和餐厅环境卫生清洁设施如拖布池、清扫工具等仍习惯设置于男女厕所内。5、客厅、卧室、办公、教室、会议、阅览等需要平静空间和电梯井道毗邻，设计未采取有效减振、隔声方法。 6、地下汽车库排风竖井出室外排风口距离室外地坪高度小于2.5m。三、无障碍设计 1、建筑入口室内外高差不大，仅设一般坡道，认为即可兼作无障碍入口。 2、供残疾人通行门（如入口、阳台、卫生间等）内外楼地面高差仍依通例设计为0.02m。 3、高层、中高层住宅、旅馆等设计未考虑设置无障碍住房和无障碍客房。四、建筑防火设计 1、综合性建筑设计中，上层其它功效部分交通关键筒安全疏散楼梯出口，须经过底层商业营业厅才能抵达室外。 2、地下室设计中将设备用房（专为汽车库服务通风、排烟机房除外）设置在汽车库内，合划一个防火分区。 3、复式地下汽车库（有自动灭火系统）划分防火分区时仍按最大许可面积4000m2划分。 4、地下汽车库虽设有多个人员安全出口，但均须经过和地上建筑共用楼梯间，才能抵达室外，每个防火分区无一个直通室外安全出口。 5、在民用建筑地下室库房，设计未按实际使用功效明确存放物品火灾危险性类别（或火灾荷载），并按规范划分防火分区，一律注明为“丁、戊类库房”。 6、高层住宅适用防烟前室采取自然排烟方法时，外窗为推拉窗，实际可开启面积不足3m2。 7、公共建筑中厨房和其它建筑部位隔墙上门窗采取一般门窗；住宅厨房内顶棚采取PVC条板或铝塑板。 8、商业等大空间防火分区间设计采取防火卷帘分隔，但未考虑火灾时当防火卷帘完全落下到位后，每个防火分区安全疏散口数量、宽度和房间内最远点至最近安全出口距离不能完全满足规范要求。 地下汽车库设计采取防火卷帘替换防火墙作防火分区分隔。 9、超大空间建筑防火设计一些思绪。建筑施工图设计常见问题解析目 录 五 建筑防水 六 建筑节能 七 建筑部件 墙 体 门窗及幕墙五 建筑防水 设计选择防水材料应写学名（厂家代号只能作为推荐参考） 防水材料学名按全国民用建筑工程技术方法建筑产品选择技术7附录产品选择技术条件（每页侧为灰色条码）附录产品选择技术条件56 CPXY7ArchitectureFinish200 1 常见屋面工程防水做法选择表2 常见地下工程防水材料选择表 防水卷材 1 防水卷材选择表（屋面、地下、厕浴间、垃圾填埋场及人工湖等）。 2 多种防水卷材关键物理力学性能、实施标准。 3 选择防水卷材应写明厚度、型号型或型、有胎基者应写明胎体名称。 防水涂料 1 涂料品种、类型及适用范围（屋面、地下、外墙面、厕浴间）。 2 多种防水涂料关键技术性能、实施标准。 3 选择防水涂料时应写明厚度、型号（型或型）。 刚性防水材料 1 防水混凝土（属结构专业）。 2 防水砂浆 （1）渗水加剂防水砂浆（堵塞水泥砂浆毛细孔）。 （2）聚合物水泥防水砂浆（堵塞砂浆毛细孔，提升砂浆抗拉强度）。 类 干粉类聚合物水泥砂浆：将可再分散乳胶粉加入水泥及干砂中在工厂混合包装（益胶泥属干粉类，PA-C型为防水型，PA-A型为粘结防水型）。 类 乳液类聚合物水泥砂浆：在水泥砂浆中掺入聚合物乳液（包含聚丙烯酸胶乳、EVA胶乳等）。 金属防水板 1 铅合金防水卷材：以铅、锡、锑等金属为主体合金材料制成，厚度0.5mm，适适用于有防辐射、耐腐蚀等特殊要求屋面或地下工程。 2 保温压型金属夹芯板：是集承重保温绝热功效于一体复合板材，面层为热镀锌彩钢板，芯材为PUR或EPS；厚度为50、80、100、120、150、200；长度1mm。六 建筑节能 序号83 建筑节能专题说明深度不够应按西安市建筑节能设计标准宣贯会（、）曾二次公布“建筑节能专题说明”标准格式填写。即按设计建筑所在地热工气候区（居住建筑按陕西省一、二、三、四区；公共建筑按严寒地域B区、严寒地域、夏热冬冷地域划分）；应实施建筑节能标准名称；设计建筑热工参数 体形系数、各不一样朝向窗墙面积比、各围护结构（屋面、外墙、外窗 含透明幕墙，需保温隔墙、楼板、地面等）传热系数设计值（公建外窗尚需增添窗遮阳系数设计值）及相关结构方法，如外墙应说明采取外保温或内保温，保温材料名称、厚度、燃烧性能等级，外窗应说明中空玻璃间层厚度、气体层名称（A空气、Ar氩气）窗框材料名称等及气密性等级。 外窗气密性按建筑外门窗气密、水密、抗风压性能分级及检测方法（GB/T 7106-）实施。原建筑外窗气密性能分级及其检测方法（GB 7107-）要求4级相当于新标准67级，故实施新标准为不低于6级。 序号84 当外墙采取内保温时，外墙平均传热系数值（Km）来历不明 应按不一样结构断面热桥面积采取加权平均方法进行计算，可取经典单元或开间取值。 式中 外墙平均传热系数，W/（m2K）； 外墙主体部位传热系数，W/（m2K）； F1、F2、F3不一样热桥部位面积，m2； K1、K2、K3对应F1、F2、F3热桥部位传热系数，W/（m2K）。 相关外墙平均传热系数Km值正确计算和限值K大小、窗墙面积比大小、墙体结构情况等很多情况相关极难用某一修正系数来处理 1 外保温：（1）无热桥情况 （2）有少许絷桥情况 2 内保温：有热桥 怎样实施民用建筑外保温系统及外墙装饰防火暂行要求（公通字46号） 1 外墙保温选择哪些保温材料。 2 防火隔离带选择哪些保温材料。外地各省市包含陕西省也正在编制地方性建筑外保温防火设计规程 北京建筑外保温防火设计规程。关键内容为： 1 从保温材料区分为热固性保温材料（燃烧时表面形成碳化层，无燃烧滴落物产生，不含有火焰传输性，如改性酚醛板、硬泡聚氨酯板等）和热塑性保温材料（燃烧时表面熔融，有燃烧滴落物产生，燃烧过程中，脱离本体并继续燃烧，含有火焰传输性，如EPS板、XPS板等）。 2 防火隔离带及挡火梁必需采取A级材料或热固性材料，隔离带高度为200mm，隔离带及挡火梁必需无空腔。 3 采取B2级热固性材料居住建筑100m、公共建筑50m可不设防火隔离带。 4 B2级热固性保温材料复盖砂浆厚度3m水泥砂浆；B2级热塑性保温材料复盖砂浆厚度18mm。 5 屋顶和外墙交界处、屋顶开口部位四面保温层，应采取宽度大于500mmA级保温材料设置水平防火隔离带（公安部要求第三章第九条），本条关键指瓦屋面檐口开口时，火焰轻易进入点燃保温层，故要求檐口向上500mm范围内，保温层换用不燃材料作为防火带。 6 平屋面表层为可燃防水层或热塑型可燃保温层时，应采取不低于10mm厚度不燃材料进行复盖。 建筑节能保温材料燃烧性能（依据北京中国建筑科学研究院防火研究所研究汇报）。现在用于外墙外保温系统保温材料有： 1 无机类保温材料：如闭孔泡沫玻璃、岩棉、玻璃棉膨胀玻化微珠保温浆料等）； 2 有机无机复合保温材料：如胶粉聚苯颗粒保温浆料； 3 有机高分子保温材料：如EPS板、XPS板、硬泡聚氨酯板改性酚醛板等。 依据建筑材料燃烧性能分级方法（GB 8624-1997）保温材料燃烧性能等级划分为A级（不燃）、B1级（难燃）、B2级（可燃）、B3级（易燃）见表1。 表1 建筑保温材料燃烧性能等级A级（不燃）B1级（难燃）B2级（可燃）B3级（易燃）闭孔泡沫玻璃玻化微珠浆料岩棉、玻璃棉岩棉板玻璃棉板胶粉聚苯颗粒浆料热固性：改性酚醛板热固性：硬泡聚氨酯板热塑性：EPS板热塑性：XPS板 由表1能够看出，如防火隔离带用A级材料现在西安只有膨胀玻化微珠浆料能够采取（参见陕JJ309图集），至于热固性材料（改性酚醛板、硬泡聚氨酯板）能否用于防火隔离带需待地方标准颁布后才能确定。 防火隔离带材性除满足防火要求外，尚应考虑耐候性试验后不得出现饰面层起泡或剥落、保护层空鼓或脱落、造成裂缝渗水等原因。七 建筑部件 墙体：全部采取EPS板、XPS板外墙外保温墙体，当采取面砖饰面或涂料饰面（EPS板建筑高度在20m以上）框架填充墙全部不能采取蒸压加汽混凝土砌块、粘土空心砖，宜用粘土多孔砖（西安地域不提议采取其它砌块）。 外窗（含透明幕墙）选择窗型时充许采取“面积加权”标准，使某朝向设计外窗平均传热系数Km值，满足节能标准要求限值K即KmK，以避免因局部窗传热系数设计值Ki未满足节能标准要求而需进行权衡判定或提升全部窗标准（公建标准4.2.2条条文解释中P48有说明） 比如某宾馆大厅玻璃幕墙Ki值没有达成要求，能够经过提升该朝向墙面上其它窗热工性能方法来平衡；很多门厅玻璃大门传热系数值（Ki）也是如此，通常无框玻璃门全部是单玻，Ki=5.7W/（m2K）也能够经过此法来处理。 序号92 玻璃幕墙跨越二个防火分区时，在防火分区相邻处采取防火玻璃幕墙。 防火玻璃幕墙制作困难，尽可能避免设计。建筑节能（专题说明）A 居住建筑A.1 陕西省一、二、三区（西安地域除外）（注1） 1 本项目地处陕西省 区，实施民用建筑节能设计标准陕西省实施细则（陕DBJ24-8-97）和陕西省建筑节能设计导则。建筑体形系数= 。2 屋顶保温层采取 厚 板。屋顶传热系数KW/（m2K）= 。 3 外墙采取外（或内）保温，保温层采取 厚 板。其燃烧性能等级为 级。外墙传热系数KW/（m2K）= 。（注2） 4 底面接触室外空气架空楼板，保温层采取 厚 板，楼板传热KW/（m2K）= 。5 分隔采暖和非采暖空间隔墙保温层采取 厚 ，隔墙，传热系数KW/（m2K）= 。 6 户门采取 门。户门传热系数KW/（m2K）= 。 7 阳台下部门芯板传热系数KW/（m2K）= 。（注3） 8 外窗采取 窗，外窗传热系数KW/（m2K）= 。（注4） 9 外窗（包含敞开阳台门）气密性不应低于建筑外窗气密性能分级及其检测方法。GB7107要求 级。（注5） 10 凸窗非透明构件，采取外（或内）保温，保温层采取 厚 板，其传热系数KW/（m2K）= 。A.2 陕西省西安地域 1 本项目在西安地域，实施西安市居住建筑节能设计标准（陕DBJ61-44-）。建筑体形系数= 。2 屋顶保温层采取 厚 板，屋顶传热系数KW/（m2K）= 。 3 外墙采取外（或内）保温，保温层采取 厚 板。其燃烧性能等级为 级。外墙传热系数KW/（m2K）= 。（注2） 4 底面接触室外空气架空楼板，保温层采取 厚 板，楼板传热KW/（m2K）= 。 5 分隔采暖和非采暖空间隔墙，保温层采取 厚 板，隔墙传热系数KW/（m2K）= 。 6 户门采取 门，户门传热系数KW/（m2K）= 。 7 阳台门下部门芯板传热系数KW/（m2K）= 。（注3）8 外窗不一样朝向窗墙面积比以下：南东南、西南东、西北外窗采取 窗，窗传热系数KW/（m2K）= 。（注4） 9 外窗（包含敞开阳台阳台门）气密性不应低于建筑外窗气密性能分级及其检测方法GB7107要求 级。（注5） 10 凸窗非透明构件采取外（或内）保温，保温层采取 厚 板，其传热系数KW/（m2K）= 。A.3 陕西省四区 1 本项目地处陕西省四区，实施夏热冬冷地域居住建筑节能设计标准JGJB4-（注6）和陕西省建筑节能设计导则。建筑体形系数= 。 2 屋顶保温层采取 厚 板，屋顶D= ，屋顶传热系数KW/（m2K）= 。3 外墙采取外（或内）保温，保温层采取 厚 。其燃烧性能等级为 级。外墙D= 。传热系数KW/（m2K）= 。 4 底面自然通风架空楼板保温层采取 厚 ，楼板传热KW/（m2K）= 。 5 分户墙和楼板传热系数KW/（m2K）各为 和 。 6 户门传热系数KW/（m2K）= 。7 外窗不一样朝向窗墙面积比以下东南西北外窗采取 窗，外窗传热系数KW/（m2K）= 。（注4） 8 外窗（包含敞开阳台阳台门）气密性不应低于建筑外窗气密性能分级及其检测方法GB7107要求 级。（注5）B 公共建筑（陕西省一、二、三、四区）（注1） 1 本项目地处陕西省 区，属公共建筑热工气候区 区。实施公共建筑节能设计标准（GB50189-）、陕西省节能设计导则和陕西省节能设计导则补充要求。建筑体形系数= 。2 屋面保温层采取 厚 板。屋面传热系数KW/（m2K）= 。 3 外墙采取外（或内）保温，保温层采取 厚 板，其燃烧性能等级为 级。外墙传热系数KW/（m2K）= 。 采暖地下室外墙采取外保温，保温层采取 厚 板。地下室外墙热阻R= 。（注9） 4 底面接触室外空气架空楼板，保温层采取 厚 板，楼板传热系数KW/（m2K）= 。 5 采暖空间和非采暖空间隔墙，保温层采取 厚 板，隔墙传热系数KW/（m2K）= 。 采暖空间和和非采暖空间楼板，保温层采取 厚 板，楼板传热系数KW/（m2K）= 。 6 外窗（包含透明幕墙）（注4） 南向窗墙面积比= ，南向外窗采取 窗，窗传热系数KW/（m2K）= ，遮阳系数SC= 。（注8） 北向窗墙面积比= ，北向外窗采取 窗，窗传热系数KW/（m2K）= ，遮阳系数SC= 。（注8） 东向窗墙面积比= ，东向外窗采取 窗，窗传热系数KW/（m2K）= ，遮阳系数SC= 。（注8） 西向窗墙面积比= ，西向外窗采取 窗，窗传热系数KW/（m2K）= ，遮阳系数SC= 。（注8）屋顶透明部分和屋顶总面积之比M= 。屋顶透明部分采用 玻璃，屋顶透明部分传热系数KW/（m2K）= ，遮阳系数SC= 。 7 外窗气密性不应低于建筑外窗气密性能分级及其检测方法GB7107要求4级。透明幕墙气密性不应低于建筑幕墙物理性能分级GB/T15225要求3级。注：1 陕西省一、二、三区除西安地域实施节能率65%西安市居住建筑节能设计标准（陕DBJ61-44-）外，其它均实施节能率50%民用建筑节能设计标准陕西省实施细则（陕DBJ24-8-97）和陕西省建筑节能设计导则（）。 2 建筑围护结构保温材料名称，可用简称如模塑聚苯板称EPS板、挤塑聚苯板称XPS板。对可燃保温材料，应标明设计要求燃烧性能等级，地上外墙外保温不应低于B2级，地上外墙内保温不应低于B1级。 3 阳台门如无门芯板，则不列此页。 4 外窗名称应标明能示其性能全称如：塑钢单玻、塑钢中空A=9、塑钢Low-E中空A=12、铝合金中空A=9、断桥铝合金中空A=12、断桥铝合金Low-E中空A=12等。如为透明幕墙，亦应标明能示其性能全称如：明框断桥铝合金Low-E中空玻璃幕墙A=12、断桥点支双银Low-E中空玻璃幕墙A=12等。 5 居住建筑外窗（包含敞开阳台阳台门）气密性：16层建筑不应低于建筑外窗气密性能分级检测方法GB/T7107-要求3级；730层建筑不应低于上述标准要求4级。 6 居住建筑陕西省四区建筑节能设计标准，现在只能按要求性指标进行设计，即设计建筑体形系数、不一样朝向窗墙面积比和围护结构各部分传热系数值必需符合夏热冬冷地域居住建筑节能设计标准JGJ134-第4.0.3、4.0.4和4.0.8条要求，不能采取性能性指标（节能综合指标）进行设计，因尚缺乏四区各城市采暖度日数和空调度日数相关资料。 7 公共建筑热工气候区区属中，陕西省一区属严寒地域B区，陕西省二、三区属严寒地域，陕西省四区属夏热冬冷地域。 8 对建筑外窗遮阳系数SC设计值是否须列入，应依据陕西省节能设计导则表3.2.5-3、表3.2.5-4和3.2.5-5所要求SC限值决定。 9 采暖地下室外墙热阻，在陕西省一、二、三区，地下二层外墙无热阻要求，地下一层实施公共建筑节能设计标准。
