体育场场地加固施工组织设计样本.doc

常州体育场场地加固

(粉喷桩)

施 工 组 织 设 计

编制：
审核：
同意：

常州市精益建筑
08月18日

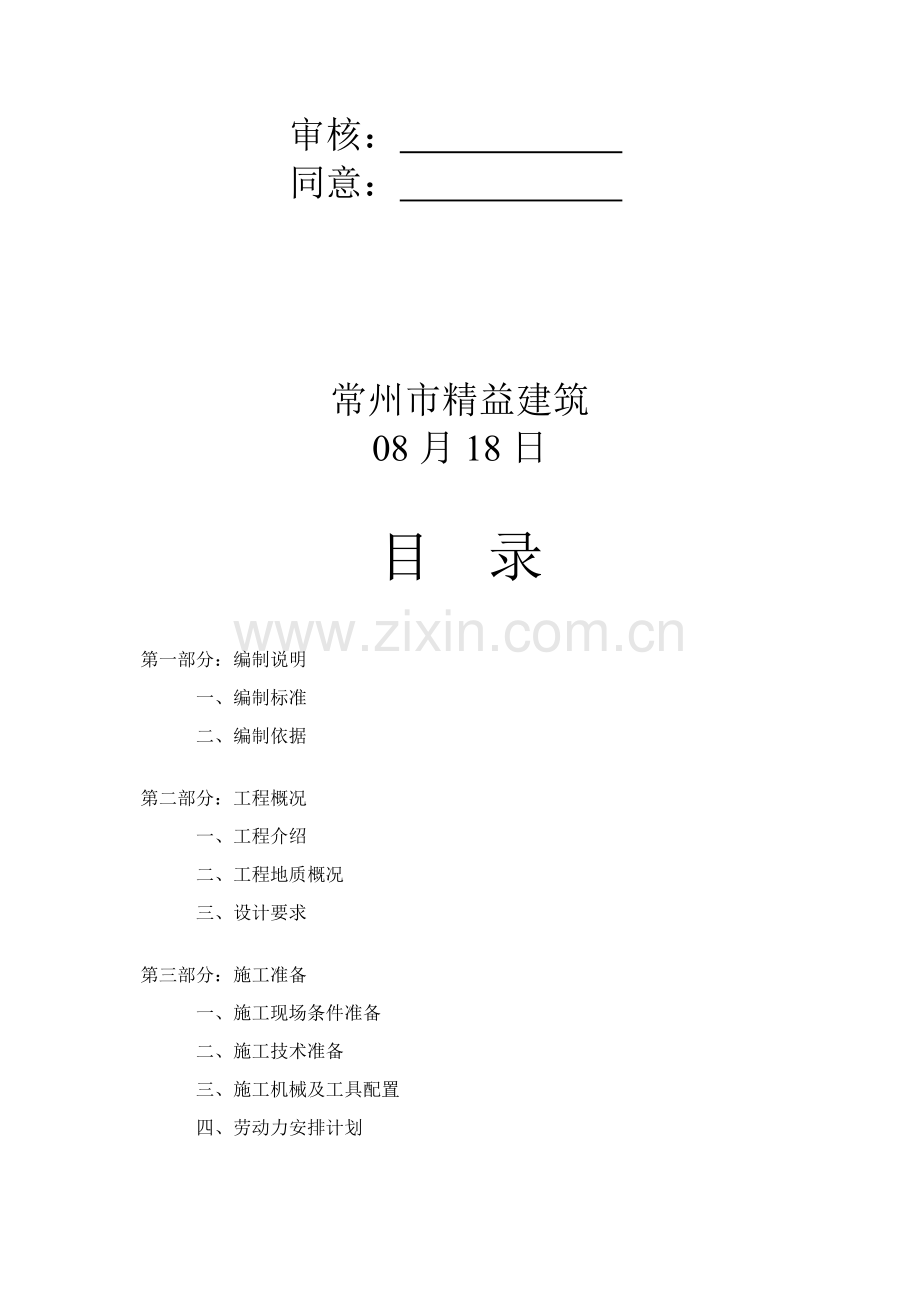

目 录

第一部分：编制说明
一、编制标准
二、编制依据

第二部分：工程概况
一、工程介绍
二、工程地质概况
三、设计要求

第三部分：施工准备
一、施工现场条件准备
二、施工技术准备
三、施工机械及工具配置
四、劳动力安排计划

第四部分：施工现场组织管理体系
一、施工项目部管理和组织结构
二、施工现场管理体系网络图
三、工程项目管理人员一览表

第五部分：施工方法和施工工艺
一、施工工艺
二、施工方法

第六部分：质量控制和确保质量方法
一、质量控制
二、确保质量方法
三、质保体系图

第七部分：工期进度计划及确保方法
一、工期进度计划
二、确保进度方法

第八部分：安全生产确保方法
一、安全生产确保方法
二、文明施工确保方法

第一部分：编制说明
一、 编制标准
略
二、 编制依据
本施工组织设计严格根据施工组织设计编制标准，并以以下文件为编制依据：
1． 设计院桩基图纸。
本组织设计是桩基工程在施工过程中应严格遵照技术性文件，在编制过程中严格遵照了相关规范、要求及企业ISO9002质量体系相关规程，以提升工程质量、确保安全施工。
《建筑地基处理技术规范》JGJ79-相关要求
《粉体喷搅法加固软弱土层技术规范》TB10113-96
《硅酸盐水泥、一般硅酸盐水泥》GB1334-1999
《地基和基础工程施工及验收规范》GBJ202-83
《施工现场临时用电安全技术规程》JGJ46-88
《建筑机械使用安全技术规程》JGJ33-86
第二部分：工程概况
一、 工程介绍：
本工程为体育场场地软基处理工程，工艺采取喷搅法（干法），桩径设计为Φ600㎜，水泥掺入量为15%，设计桩长为5-12M。场地处理后，复合地基压缩模量值大于10MPa，复合地基承载力特征值大于120KPa。
工程质量要求：附合要求。
施工工期要求：30天。
二、 工程地质概况
地质情况略
详见地质汇报
三、 设计要求
1、 粉喷桩施工时，严格根据JGJ79-《建筑地基处理技术规范》相关要求实施。

第三部分：施工准备
一、 施工现场条件准备
1、 拟建场区较平坦，周围交通方便，现场“三通一平”工作已结束。
2、 按本施工组织设计要求，有计划地组织人员、机械、材料等有序地进场 。
3、 计划把拟建场区分成4个区,施工次序为先施工1区 4区 2区 3区(见附后桩位平面图).
二、 施工技术准备
1、 项目经理组织项目部各级施工管理人员进行学习施工规范和施工工艺等技术性文件。
2、 技术责任人组织学审施工图纸，熟悉图纸上设计要求，做好图纸会审，设计交底和施工交底工作。
3、 依据业主或相关部门提供书面水准点，认真测量基准点和标高，实施定位放线，保护好控制点，有待核验。
4、 做好材料进场验收工作，并按要求进行复验，合格方可投入使用。

三、 施工机械及工具配置
依据招标文件中工作量及工期要求，结合我企业施工经验，我企业配置机械设备，工器具以下表：
序号
机械名称
规格型号
数量
功率
备注
1
粉喷桩机
GPP-7
2
75
成桩

粉喷桩机
GPP-5
2
75
成桩
2
空压机
3W1.6/10
2

送灰
3
经纬仪
J2-1
1

测量
4
水准仪
H2
1

测量
5
翻斗车

若干

运输
6
电焊机

2
15
维修机械

四、 劳动力安排计划
1、 劳动组织
工地设项目经理1名；项目工程师(即技术责任人)1名；质量管理1名；材料管理1名；安全管理1名；测量管理1名；累计5人。
2、 每台套桩机，机操工4人；上料工2人；机动工1人；累计7人。

第四部分：施工现场组织管理管理体系
一、 施工项目管理和组织结构
本企业企业有雄厚经济实力和技术装备，内部管理能力强，现在又经过SO9002质量体系认证，企业依据招标文件和施工图纸要求及预备会议精神，为确保业主需求和工程优质、安全、质量工作。项目部对应配置技术组、质量组、材料组、设备后勤组、预算组等。作为本项目管理组织机构，应全方面负责本工程从开工到完工全过程施工生产技术、经营管理，对企业各桩机队作业负有管理和服务和职能，确保本工程质量和工期能达成要求。

设备后勤组
材料组
施工组
质量组
技术组
企业分管经理
二、 施工现场管理体系网络图

项目部经理
技术责任人

1#、2#、#桩机队 备用组人

第五部分：施工工艺和施工方法
复搅设计长度
送灰机送灰
停灰、停气
空压机送气
调平
钻进
钻机对位
放线定位
设计孔深
成桩
设计桩顶
一、 施工工艺(图)

喷灰、搅拌、提升

二、 施工方法
本工程采取GPP-7型粉喷桩钻机，关键由成桩钻机、空压机、供料机、电控室四大系统组成。
1、 依据计划红线及设计图纸要求，由技术员进行仔细地测量定位。
2、 桩机定位：将桩机运至现场组装完成，利用本身液压系统，移动至桩位上方，使搅拌头对准桩位，并保持搅拌轴垂直。
3、 下钻破土：开启电机，搅拌头边旋转边下沉，同时开动空压机、喷射压缩空气保持喷射口通畅，松动破碎土体，直至设计深度。下沉进度可依据土质硬软分别使用快、慢档，必需时还能够冲水下沉。
4、 提升、喷粉、搅拌：当钻头钻进下沉至设计深度后，开启粉体发送器，打开灰阀将水泥粉喷射到土体中，要求孔底应连续搅拌1分钟，再根据设计提升速度(通常慢档)，边喷粉搅拌提升，直至高度(桩顶标高上50㎝)可停喷。
5、 复搅复喷：为了加强桩身及桩头、桩底搅拌均匀性，提升强度，应按设计要求用量及复搅复喷长度，在原位上进行反复搅拌下沉，反复搅拌、喷粉提升。
6、 提升成桩：按设计要求，在各土层及桩段进行搅拌喷粉，使水泥和土体充足搅拌，直至将钻头提出地面为成桩结果，进行移位，进入下一个循环。
第六部分：质量控制和确保质量方法
一、 质量控制
1、 进行定位放线，应控制轴线和桩位偏差，桩位平面偏差≤5㎝，桩径偏差小于4%，粉喷桩垂直度偏差 ≤1%。
2、 专员负责材料采购难收，确保材料数量和质量，对每批进场 水泥应做好检验复检工作，按要求做好堆放工作，做好对水泥防水、防扬等防范技术方法。
3、 喷粉应连续，不得虚喷，固化剂采取32.5#一般硅酸盐水泥，掺入量应严格根据设计要求。在喷粉成桩过程中碰到障碍物而停止喷粉时，第二次喷粉时，其喷粉重合部分长度不得小于1m。
4、 应控制钻机下沉深度、喷粉高程、停灰面及复搅长度，复搅时须再次将搅拌头下沉到设计深度，孔底应连续搅拌0.5分钟，提升时其速度控制在0.5-0.8m/min左右，确保粉喷桩长度和复搅长度大于设计长度，停灰面高度即要高于设计桩顶标高0.5m停粉，又要在低于地面以下0.5m处停止喷粉，以降低环境污染。
5、 对于人工填土上部若含水量较少，可合适浇些水，各项目标桩顶标高严格根据设计图纸；确保桩长和桩径，确保粉喷桩加固复合地基承载力，确保桩端进入软土下对应持力层最少可换二档进入持力层。
6、 应配置优异可靠粉体计量装置，能将加固料均匀喷入桩体，并确保单桩喷粉量不相差8%；加固料从料罐到喷粉口有一定时间延迟，严禁在高有喷粉情况下进行提升作业；
7、 应定时在浅桩部位挖开桩头，检验粉喷桩直径及搅拌均匀程度，对使用钻头应定时复核检验，其直径磨耗量不得大于20㎜；
8、 在加固土龄期28天后要求对粉喷桩进行复合地基载荷试验，检验数量为总桩数0.4%,试桩数量不少于2根。
9、 要求全过程、全时段监理，按地质情况，了解进入持力层电流值，若地质情况有改变时按电流值控制桩长，标准是桩端进入深度由电流值控制，三档电流大于50A即进入了持力层，改二档钻进进入持力层1.0m。
二、 确保质量技术方法
粉喷桩施工要在平整旱地进行，同时要做好场 地排水方法。
1、 进行测量定位时，严格使用经权威部门校验过经纬仪、水准仪，对测量定位放线时，做到水准点牢靠，测量手续齐全。
2、 严格把关每批材料进场，并按要求进行复试，合格者方可投入使用，运至现场材料应作好保管工作，预防雨淋、风吹和硬结，失效水泥决不使用。
3、 随时检修机械设备，确保喷灰连续进行，在成桩过程中，若发生意外情况(如送灰管堵塞、停电等)，应在12小时之内采取补喷方法 ，其长度至停灰面下不得小于1.0米，不然重新补桩。
4、 严格控制钻孔深度，喷灰时间及停灰时间，确保设计桩长。定时检验粉喷桩成桩直径及搅拌均匀度，对使用钻头必需随时检验，其磨损量不得大于1㎝。
5、 严格根据设计要求进行复搅复喷，长度5-12m，高于桩顶0.5m停喷。提升速度控制在0.5-0.8m/min。
6、 每次罐内水泥加入量不得小于一根桩水泥量加50kg，输灰管要常常检验并控制长度，通常应在80m以内，不得使用拼接管，喷射机仙压力要保持稳定，压力要足够。
7、 施工中随时检验施工统计，并对根桩进行质量评定，对不合格桩应依据其位置和数量等具体情况，分别采取补桩或加强等方法。
8、 机械将配置电子计量器，深度计量、用电计量设备，再配置一个储气罐，确保均匀送气，做到信息化施工，从而确保工程质量。
9、 粉喷桩施工时，严格根据JGJ79-建筑地基处理技术规范要求实施。
项　次
项　目
单　位
许可偏差
抽查方法和频率
1
桩　距

㎝
抽查2%
2
桩　径

㎜
抽查2%
3
桩　长

㎝
查施工统计
4
竖直度
%

查施工统计
5
单桩喷粉量
%

查施工统计
6
强　度
Mpa

抽查2%

第七部分：工期进度计划及确保方法

一、 进度安排
本工程依据业关键求，努力争取在1个月施工日历天内完成，具体开工时间以甲、乙双方确定是期为准。

施工形象进度表
序号
工作内容
工作天
1
施工准备
1天
2
定位放线
1天
3
机械安装
1天
4
打桩
30天
5
出场
1天

二、 工期确保方法：
1、 确保进场机械设备良好，施工人员素质优异。
2、 天天两班二十四小时施工，合适增加人工数量，以确保体力充沛。
3、 认真做好后勤工作，确保职员以充沛精力投入到工作中去。对施工队进行一定程度奖罚方法。
4、 协调好和地方及各单位关系，排除外来原因对施工进度干扰。
5、 填报每日进度报表，并和每日进度计划作对比，如实际进度跟不上计划，应经过调查，找出原因，立即采取有针对性改善方法。
6、 组织合理调度指挥网络，确保材料不脱节并做好短时间停电工作。

第八部分：安全生产及文明施工方法
一、 安全生产
1、 严格实施国家颁发《施工生产安全条例》、《建筑安装安全技术操作规范》、《施工现场临时用电安全技术规范》及凤阳县相关部门对建筑工程安全规章。
2、 项目经理全方面负责安全工作，配置一名专职安全员，建立安全检验制度，召集全体工人进行安全教育，宣告安全规则，进行安全交底。
3、 认真落实《建筑施工安全规范》，实施施工现场标化管理。关键预防高空坠落、物体打击、倾倒、触电，机械伤害和火灾事故发生。
4、 进入施工现场人员必需戴安全帽并扣好帽带，高空作业应系好安全带，现场相关部位按要求设置多种安全警示牌。
5、 加强施工现场用电管理，动力线和照明线路应分开，均使用电缆，各桩机电源均由分电箱内接出，电箱应设漏电触保器，夜间施工应有足够照明设施。
6、 全部电器设备全部必需经三级保护，转动装置要设防护罩，电气设备移动时，要有专员看管电缆。
7、 机械设备运转中，进行维修工作，做到一机一闸一箱一销一保险。机下垫木应垫平牢靠，预防移动和施工中发生倾倒事故。
8、 现场防火方法：临时设施要合理，并保持一定防火间距，现场设置防火制度和标牌，电源应集中控制，严禁乱接乱拉电线，严禁使用电炉，氧气和乙炔放置距离大于5米以上，同时设置灭火器材。
9、 全部机操人员、电焊、电工等特殊工种，除进行“三级安全教育”外，须持《特种作业人员操作证》方准上岗操作。
二、 文明施工方法
搞好建筑工程施工现场文明卫生工作是强化施工现场管理，提升企业内在管理素质，改善职职员作及生活条件，能促进建设顺利进行，也是创建文明小区，国家卫生城市一项关键标准，为此从以下多个方面进行：
1、 切实加强对施工现场环境卫生管理，由项目经理为文明卫生施工第一领导责任人，建立责任制，确保各项具体方法落实。
2、 施工现场关键出入口要设置显著标志牌，注明项目名称、施工内容、开完工日期、项目责任人、文明卫生责任人及各相关单位名称，设置谨请居民谅解通告牌（当给当地居民带来不便时）。
3、 施工场地各项临时设施，严格根据当地相关要求及施工组织设计要求作合理计划和部署，确保符合卫生标准。
4、 为确保施工质量和场　地清洁，进场后要立即挖排水沟网，设置专员负责排水，做到场内无积水；施工现场出入口要保持通畅和清洁，预防车辆抛洒滴漏和污染路面。
5、 施工所用材料要按要求堆放整齐，并做好防风吹方法，机械设备应按指定地点堆放。
6、 加强对施工现场周围环境卫生管理，采取有效方法，控制粉尘、废气，减轻机械噪声振动。
7、 加强施工现场治安保卫工作，设置围护设施，加强工人文明施工教育，自觉遵守当地法律、法规和新区相关要求，杜绝偷、抢、赌、嫖等治安事故发生。
8、 建立文明卫生施工处罚条例，全部施工人员必需服从企业一切管理，接收相关部门监督，树立企业形象。

质量确保体系图
反馈各级部门　
工程质量
检验标准

检验方法

检验手段
不定时大检验
把好工序材料
工艺关
施工班组
双文明教育
质量方针教育
树立为用户服务思想
建立质量检验点
加强基础工作
严格施工操作规程
逐项分工
优奖　　劣罚
思想确保
质量意识教育
质量否决权
提升工序质量
全过程管理
提升质量意识
施工技术组
工地专职员
质量检验员
经济责任制
质量检测
全过程控制
施工过程确保　
经济确保
质量检验确保　
组织体系
项目部TQC小组
