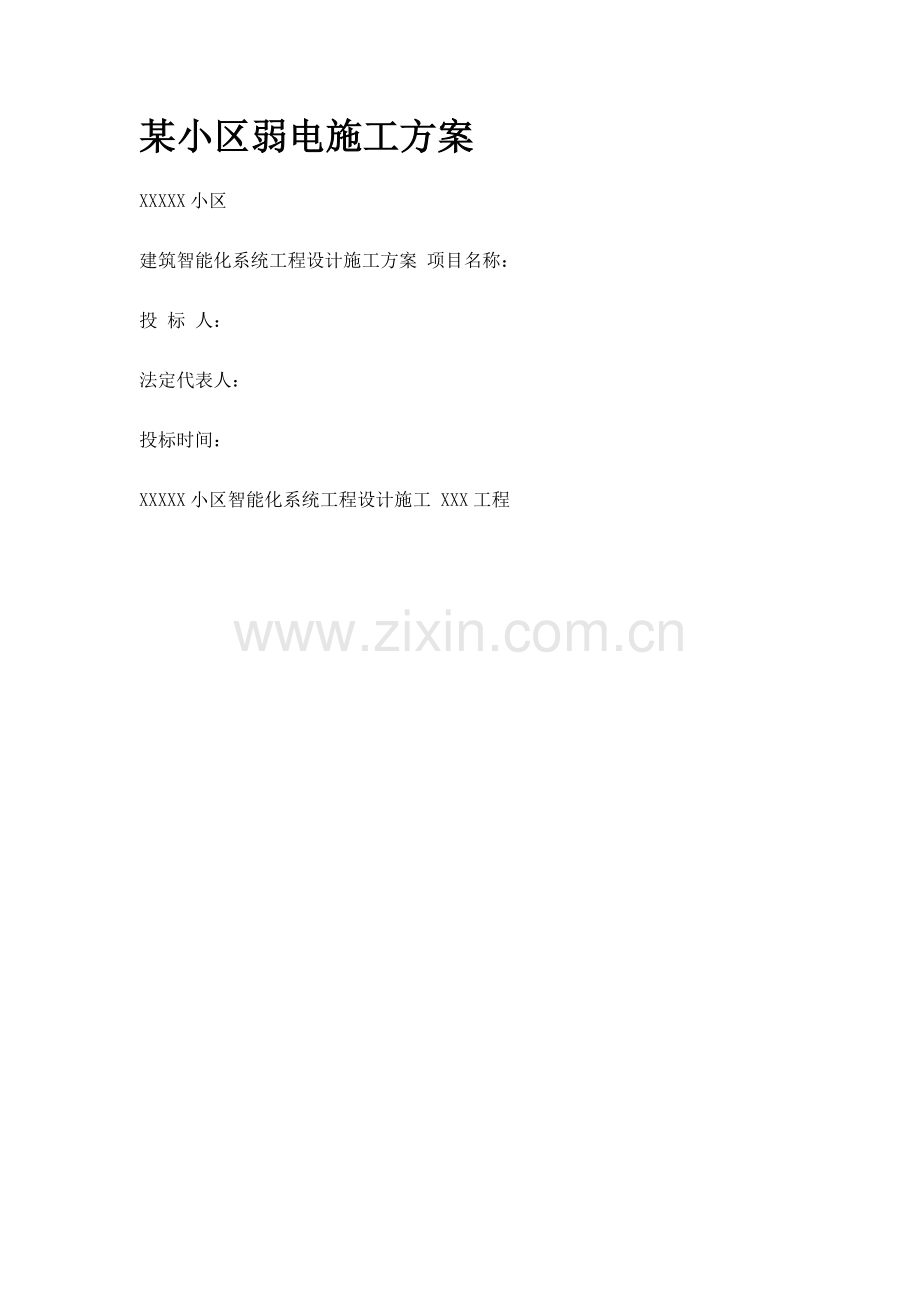

小区弱电施工方案样本.doc

某小区弱电施工方案
XXXXX小区
建筑智能化系统工程设计施工方案 项目名称：
投 标 人：
法定代表人：
投标时间：
XXXXX小区智能化系统工程设计施工 XXX工程

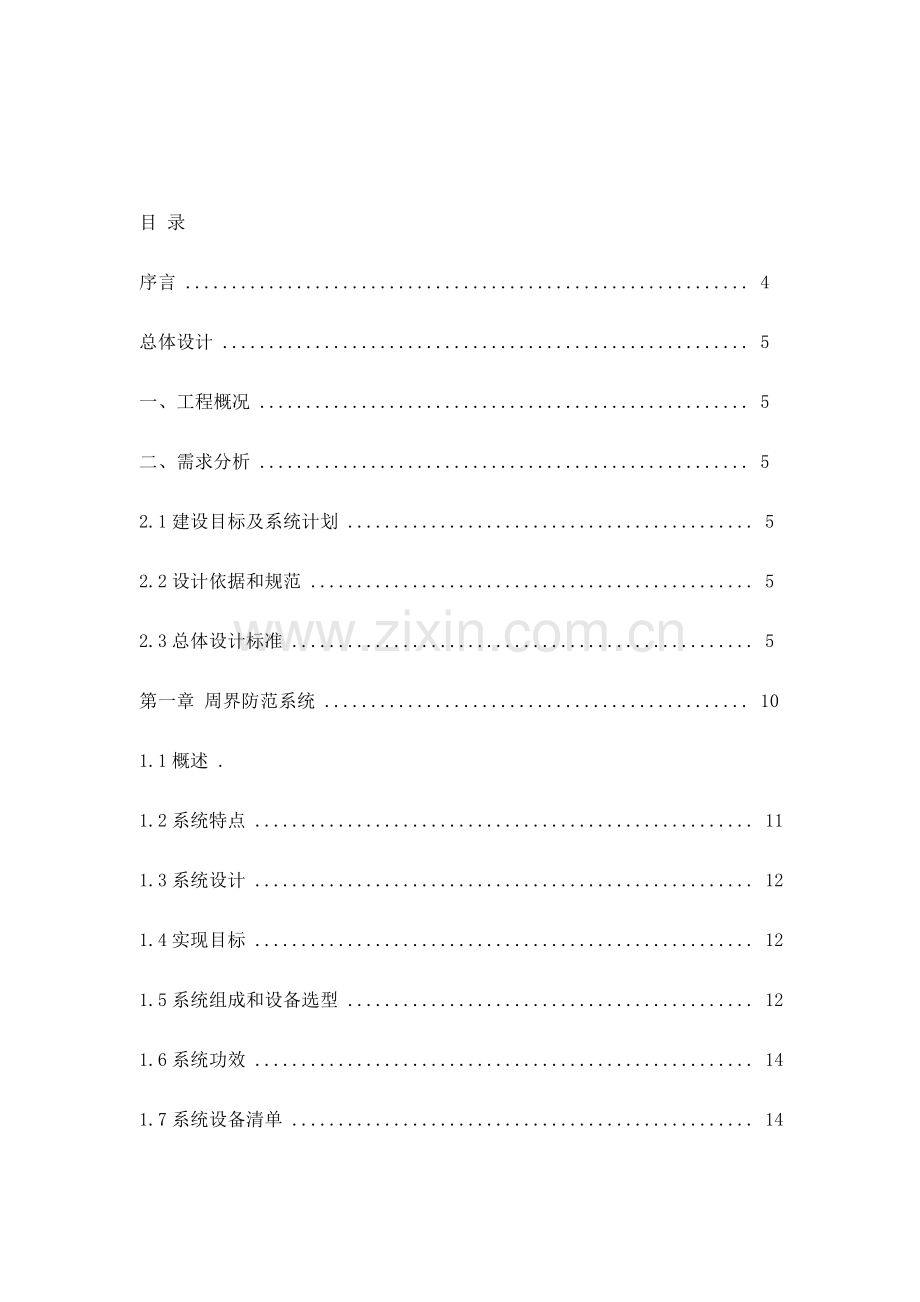

目 录
序言 ............................................................. 4
总体设计 ......................................................... 5
一、工程概况 ..................................................... 5
二、需求分析 ..................................................... 5
2.1建设目标及系统计划 ............................................ 5
2.2设计依据和规范 ................................................ 5
2.3总体设计标准 .................................................. 5
第一章 周界防范系统 .............................................. 10
1.1概述 .
1.2系统特点 ...................................................... 11
1.3系统设计 ...................................................... 12
1.4实现目标 ...................................................... 12
1.5系统组成和设备选型 ............................................ 12
1.6系统功效 ...................................................... 14
1.7系统设备清单 .................................................. 14
第二章 视频监控系统 .............................................. 16
2.1 概述 ......................................................... 16
2.2 需求分析 ..................................................... 16
2.3 设计目标 ..................................................... 16
2.4 设计思想 ..................................................... 17
2.5 设计依据 ..................................................... 17
2.6 系统设计 ..................................................... 18
2.6.1设计说明 .................................................... 18
2.6.2系统组成和概述.............................................. 18
2.7系统设备清单 ................................................. 25
第三章 可视楼宇对讲及门禁系统 .................................... 27
一、 可视楼宇对讲系统 ............................................ 27
3.1.1 概述 ....................................................... 27
3.1.2 系统功效需求 ............................................... 27
3.1.3系统设计依据 ................................................ 27
3.1.4 系统方案设计 ............................................... 27
3.1.5 设备选型 ................................................... 29
3.1.6 系统联网示意图 ............................................. 31
3.1.7 系统设备清单 ............................................... 32
二、 门禁系统 ................................................... 33
3.2.1 系统概述 ................................................... 33
3.2.2 系统设计 ................................................... 33
3.2.3 系统组成 ................................................. 34
3.2.4 系统功效特点 ............................................... 34
3.2.5关键设备介绍 ................................................ 35
3.2.6门禁工作步骤图 .............................................. 36
第四章 电子巡更系统 .............................................. 37
4.1 概述 ......................................................... 37
4.2系统运作过程 ................................................ 37
4.3巡检数据采集系统特点 .......................................... 38
4.4系统组成 ...................................................... 39
4.5系统软件关键功效 ............................................ 39
4.6系统数据及报表 .
4.7 技术指标及设计内容
4.8 设备配置单
第五章 公共广播系统 .............................................. 43
5.1 概述 ......................................................... 43
5.2 设计依据及标准 ............................................... 43
5.3 系统组成 ..................................................... 43
5.4 系统设计 ..................................................... 44
5.5 设备介绍 ..................................................... 45
5.5.1 S-650 石头音响、蘑菇音响、柱状音响 ......................... 45
5.5.2 CW-105B/6 壁挂音响 ......................................... 45
5.5.3专业广播话筒 ................................................ 45
5.5.4 纯后级广播功放...............................................46
5.5.5 前置放大器 ................................................. 46
5.5.6 十路分区器 ................................................. 46
5.6 系统示意图 ................................................... 47
5.7 设备配置清单 ................................................. 47
第六章 中心机房电源及避雷系统 .................................... 49
6.1概述 .......................................................... 49
6.2设计依据 ...................................................... 49
6.3总体设计指导思想 .............................................. 49
6.4电气、避雷工程 ................................................ 50
6.4.1供电电源 .................................................... 50
6.4.2 控制和保护设备.............................................. 50
6.4.3 计算机专用地................................................ 50
6.4.4 其它接地系统................................................ 50
6.4.5 防过电压防雷保护系统 ....................................... 51
6.4.6使用防雷器注意事项 .......................................... 52
6.4.7导线选择 .................................................. 52
6.4.8附加说明 .................................................... 52
6.4.9 UPS电源部分 ................................................ 53
第七章 水、电、气远程抄表系统 .................................... 54
7.1概述 .......................................................... 54
7.2需求分析 ...................................................... 54
7.3功效介绍 ...................................................... 54
7.4设计依据 ...................................................... 55
7.5系统设计和拓扑图 .............................................. 55
7.6 系统配置清单 ................................................. 58
第八章 车辆管理系统 .............................................. 59
8.1概述 .......................................................... 59
8.2方案设计 ...................................................... 59
8.3系统功效 ...................................................... 63

前 言
伴随科技发展和大家生活水平不停提升，计算机及信息技术也逐步地进入了千家万户，将“智能化”引入住宅小区和家庭已经不是梦想。智能化小区建设在全国范围内快速开展起来，利用现代科技力量，为小区居民住户提供安保、生活、消费、信息等多个服务，提供一个安全、舒适生活环境，已经被众多物业管理部门和房地产开发商所认识。势下市场要求，已经成为物业管理和房地产建设中一道亮丽风景线，成为房地产销售中新卖点。
作为智能化住宅小区，它是将建筑艺术、生活理念和信息技术、电子技术等现代高科技完美结合。智能化小区为住户提供了一个更安全、舒适、方便、快捷和开放智能化、信息化空间。同时，它依靠高科技实现了回归自然环境气氛，促进了优异人文环境发展，并依靠优异科学技术，实现小区物业运行高效化、节能化和环境保护化。它不仅已经成为一个国家经济实力和科学水平综合标志之一，而且也是人类社会住宅发展肯定趋势。
依据建设部要求，普及型住宅小区应实现智能化要求：住宅小区设置计算机自动化管理中心；水、电、气等计量收费，住宅小区封闭；实施安全防范系统自动化监控管理；住宅火灾、有害气体泄漏实施自动报警；住宅设置紧急呼叫系统；对住宅小区关键设备、设施实施集中管理，对其运行状态实施远程监控。
总体设计
一、工程概况
XXXXX小区智能化系统工程在贵州省XX地域XX村XXXXX小区，此次工程建设是一个多系统、相关联、复杂智能化设计施工综合工程，意在建立成为科学管理、配套齐全现代化智能小区；小区有三个进出口通道，四面部分为3米围墙，管理中心即监控中心在第28号楼半地下室，各楼宇间有多媒体LED屏，此次只作布线；本工程建筑面积约为20万m²,关键为住宅及管理用房、幼稚园、地下停车场、架空层及商铺门面、绿化用地、游乐场地等。其建筑楼宇为28栋，28个住宅单元，住户总户数为1350户，I期为504户，分布小区停车场位比较多个。
二、需求分析
2.1建设目标及系统计划
依据招标文件及图纸等相关说明，此次智能化系统工程总体目标意在建立一个优异、可靠、开放、实用综合平台，以满足各住户提升安全、舒适、方便居住环境和优异科学物业管理。系统关键包含以下11个子系统：
1、周界防范系统l
对周围非法侵入者进行主动探测、定位和报警，安保中心管理人员能监看监控区域动态，提醒保安人员进行处理。
2、 视频监控系统l
视频监控关键针对小区内通道、关键建筑、电梯、楼道及周界设置前端摄像机，全天二十四小时对小区进行实时监控和统计，将图像传送到安保中心，安保中心管理人员能监看监控区域动态。同时和周界防范报警进行联动，即当安保中心接到报警时，中心屏幕上将弹出对应图像及信号。能达成每台电梯五方通话。
关键针对住宅区小区、住宅楼和住户来访客人流动进行有效管理和控制，经过设置管理中心机和住宅楼门口机组成外围探访设备，住户室内机设计选择含有红外、烟感、煤气瓦斯探测和门磁、报警接入住户分机，这么即可完整和扩从系统功效，又可满足不一样住户需求并节省为设置不一样系统功效而增加投资。l
3、 电子巡更系统l
经过巡更人员使用巡更棒巡回接触预先设置巡更钮进行巡视小区，起到定时巡回确保小区内安全。
4、 车辆管理系统l
经过管理中心控制系统和车库出入口设备对进出车辆进行控制和辨识，对小区内长久固定用户可经过小区一卡通系统进行全自动进出管理和收费，对于临时车辆进出用户可临时自动发卡并按时按吨位自动收费。
5、 公共广播系统l
建立统一声音播放源，针对不一样使用区域设置相对独立播音控制区，提供公共广播和背景音乐发明一个轻松友好气氛。在紧急情况下，自动强行切断其它音源进行紧急广播。
6、 中心机房供电及避雷系统l
为确保设备正常运行和数据存放，提供一套保持4小时供电在线式电源，同时确保不受雷击，对机房作防雷及等电位联接。
2.2设计依据和规范
此次工程设计关键参考了以下相关标准：
1、《建筑智能化系统工程设计规范》DB51/T5019-》
2、《智能建筑工程质量验收规范》 GB50339-
3、《商用建筑线缆标准》 EIA/TIA-568A
4、《民用建筑电气规范》 JGJ/T1-1992
5、《安全防范技术规范》 GB50348-
6、《入侵探测器通用技术条件》 GB1048.1-1989
7、《入侵报警系统系统组成和技术要求》GA/T368-
8、《防盗报警控制器材通用技术条件》 GB/12663-1990
9、《计算机-通讯接口标准》 GB/CSDA-1996
10、《安全防范工程程序和要求》 GA/T75-1994
11、《安全防范系统验收规则》 GA 308-
12、《视频安防监控系统技术要求》 GA/T367-
13、《安防电视监控系统图像信号有线传输设备技术要求》 GB/T16677-
14、《民用闭路监视电视系统工程技术规范》 GB50198-94、
15、、《低压配电设计规范》 GB50054-1995
16、《智能化建筑弱电工程设计施工图集》 GBBT-471
17、《全国住宅小区智能化系统示范工程建设关键点和技术导则》
18、《建筑及建筑群综合布线系统工程设计规范》 GB/T50311-
2.3总体设计标准
在系统设计和实施过程中，我们一直落实以下几项基础设计标准进行考虑： 实用性标准
充足利用中国外优异技术和手段，建成优异实用各个子系统，是我们这次设计根本目标。所以，我们从用户角度出发，尤其重视系统实用性，满足需求，强调系统综合能力和总体性能；
可靠性标准
系统可靠性是系统性能一项关键指标，系统可靠是否，直接影响系统各项功效发挥，只有提供可靠用户服务系统，才能为用户提供优质服务，确保各项应用正常运行。所以必需选择成熟可靠产品和设备，对于系统关键部分设计一定备份冗余，如主干线路等；
经济性标准
在满足系统需求情况下，尽可能控制系统建设成本，使各子系统含有较高性能价格比，为用户节省经济成本；
安全性标准
系统本身能在一定程度上预防人为或自然破坏，且不会对人体造成伤害；开放性、标准性及可扩展性各系统技术是不停发展进步，所以系统设计必需考虑系统开放性，所选择产品和设备必需符合流行工业标准，方便对未来系统扩展提供确保。 易维护性标准
从用户角度出发，尤其重视系统条理清楚、易于管理，使系统使用和维护工作方便和直观。
强调以人为本设计思想，为用户提供安全、舒适、方便、快捷、高效、工作环境。因为布线系统有很长使用期，反复布线只会造成投资上浪费和时间上消耗，所以在设计时应尽可能做到统一计划，重视实用，合适超前，一次达成较为优异水平。
第一章 周界防范系统
第二章 视频监控系统
2.1 概述
系统关键是利用现代化摄像机对小区内通道、关键建筑、电梯及电梯前室、楼道及周界设置前端摄像，全天二十四小时对小区进行实时监控和统计，愈加好地服务于小区；在关键区域出、入口安装摄像机，以立体空间模式进行监视控制，使管理人员在控制室内就能对关键通道出入口情况一目了然，立即发觉和阻止不法行为，预防治安事有意外发生，并可对可疑情况进行录像统计。在发生意外情况出现治安刑事案件时，可提供有效证据，同时对电梯发生意外情况时，可实施三方通话。
2.2 需求分析
1) 系统应操作简单，系统保留资料7天以上；
2)电视监控系统能自动进行录像等，以加强有效防范功效；
3) 要求回放画面应该实时；
4) 确保满足现在及未来几年发展需求；
5) 含有极高可靠性能，确保系统安全运行；
6) 确保工程所能达成目标；
7) 系统结构和产品能提供和其它相关标准兼容支持；
8) 系统符合国家及行业相关标准；
9) 确保质量前提下，保护系统较低运行费用，节省用户总投资；实现系统最大性能；
2.3 设计目标
1、依据XXXXX小区图纸及需求，基地智能化设计将依据《全国小区智能化系统示范工程建设关键点和导则》标准进行设计。
2、本项目闭路监控系统，关键突出实用性、安全性。
3、在保持产品性能优良基础上选择性价比高器材设备，尽可能为建设单位降低工程造价。
4、在系统设计中，即考虑了该厂房建设实际要求，又考虑了一定超前性，关键放在单一系统布设和怎样预留扩展余地方面，以适应XXXXX小区智能化所必需，更为完善发展功效需要。
2.4 设计思想
本设计一直遵照以下标准：
1．发明安全、舒适、以人为本工作环境，系统设计经济实用、安全可靠。
2．应用现代安全防范技术，建立XXXXX小区必需安全防范体系。
3．住宅小区全部系统设计，最终应达成舒适、环境保护、安全、 节能、方便五大标准。
4性和一致性，并含有快速恢复功效。尤其在关键系统中，应含有高冗余性，确保
系统能够正常运行。
5．器材标准化：在可能条件下，系统中所采取产品全部尽可能标准化、通用化，并实施国际上通用标准或协议，使其选择产品含有极强交换性。
2.5 设计依据
本方案设计依据总平面计划图和对该住宅小区常规要求，并符合以下设计规范要求：
《安全防范技术规范》 GB50348-
《民用建筑电气设计规范》
《民用闭路监视电视系统工程监视规范》
《电气装置工程施工及验收规范》
《火灾自动报警设计规范》 GBJ1116-88
《智能建筑设计标准》EBD-03-95
2.6 系统设计
2.6.1设计说明
伴随经济发展及人民生活水平不停提升，首先治安形势日益严峻，首先人生安全也越来越高。XXXXX小区是一个现代化智能小区，加强住宅小区安全防范方法就显得尤为关键。
安全防范包含人工防范和技术防范，伴随现代科学技术发展，技术防范在安全防范中占有不可或缺地位。优异、可靠安全防范系统，能够辅助小区保安人员愈加有效地值勤。
使系统既优异可靠，又经济实用。
XXXXX小区安全防范系统是多层次、多等级、多功效设计有机结合，系统除含有模块化、集成化、规范化外，并含有实时现场监控、分级管理、分级报警功效。
针对新住宅小区实际情况，本着防范严密，性能可靠，节省投资标准，为新厂房设计了以下几方面内容：
2.6.2系统组成和概述
闭路电视监控系统关键关键由：前端部分、电缆传输部分、中心控制部分和显示部分、电视墙、操作台等组成。控制中心设备关键是：数字硬盘录像机（DVR），距阵；显示部分关键是：显示器。
2.6.2.1 系统拓朴图
针对XXXXX小区实际路由并结合宽频共缆优势，我们对XXXXX小区监控系统进行分析，计算出实际路由拓朴图：
2.6.2.2前端部分
前段部分(包含：摄像机、终端调制解调器、球型云台防护罩等)是整个系统眼睛，前段设备选择直接影响系统图像效果。
监控系统组成图
配置标准
摄像点设置，有定点定焦、定点变焦及全方位云台旋转并辅之以变倍变焦镜头等多个方法，多种方法、方法选定完全视乎于安全保卫多种要求而定。
通常而言，定点定焦方法关键用于小范围或关键部位定点监视，以填补云台旋转产生死角缺点，而全方位云台旋转及变倍变焦镜，则用于大范围监视，经过云台旋转及变倍变焦镜将图像拉近拉远，以一个摄像机即可实现对多方位、大范围监视，或近或远全部可收到良好监视效果。
设备选型及功效
考虑系统设计要求，从实用角度出发，小区出入口固定位置采取固定摄像枪进行监控，其它位置全部采取旋转、变焦一体化摄像机（XTOP 480线，3.9-85.8mm镜头）对住宅小区外围及住宅小区进行监控。产品参数以下：
一体化摄像机u
彩转黑一体化摄像机JL-3088
智能恒速球u
YD5307室外恒速球型摄像机 *本系列产品采取机芯、机体分 离式设计，机芯可随意拆卸，方 便安装、调试、维护
*本系列产品采取机芯、机体、
遮阳罩分体包装，避免运输途中造成损坏 *水平、垂直限位角度可调
*机体、机芯接插部分，为纯金材质，永无虚接，氧化。
终端解码器u
解码器是野外防水型结构。能驱动24V 交流云台和12V 控制镜头。为摄
像头提供12V 直流电源。并可依据需要添加报警和对讲功效等。能够经过信号电缆供电。 技术参数：
1） 云台驱动输出路数：5 路，
2） 镜头驱动路数：3 路（4 线制）
3） 可扩展报警和对讲功效
4） 通信状态指示，方便调试检修
5） 通信速率：≥2400 bps
6） 云台驱动电压：AC24V
7） 镜头驱动电压：DC12V
8）
摄像头供电输出：DC12V
9）
使用环境：温度
10） 电源输入：AC220V±10％ / 50Hz。或AC60V（B 型）
11） 最大功耗：15W
2.6.2.3传输部分
在本系统中, 因为住宅小区监控中控室距离各监控点多为较远距离，如采取星型铜轴电缆+485总线控制方法距离超长，稳定性差；如采取光纤传输方法则造价太高；此次我们采取双绞线传输方法,这种方法经济可靠，效果良好。
产品特点
1. 实时传输清楚视频信号，视频效果质量高
2. 高质量视频效果
3. 距离0～1200米调整
4. 超强干扰抑制
5. 三级防雷设计
6. 视频/电源指示
7. 电源高抗扰设计
8. 宽电压直流交流输入
9. SMT表贴工艺设计
10. 体积小
产品性能参数
1. 外观尺寸：96mm×62mm×22mm
2. 外壳材料：铁壳
3. 外观颜色：银色亚光
4. 单机重量：
5. 输入输出：BNC接口、UTP+/- 接线柱
6. 视频传输距离：1200米
7. 防雷抗干扰：内置抗静电/感应雷击保护
共模抑制比：0 to 6MHz 60dB（经典）
阻抗：同轴电缆（BNC公头） 75欧姆
UTP（非屏蔽双绞线） 100欧姆
2.6.2.4控制部分
控制部分是整个系统心脏。关键有硬盘录像机、
矩阵切换系统组成。
QA32PEB(HC) 32路工控硬盘录像机
三十二路全实时、
技术规格
输入/视频格式：
1、 彩色（输入/输出） NTSC或PAL
2、 视频等级：摄像输入：1.0VP-P 75Ω
3、 每路显示/录像/回放达成50场/秒；
4、 可变码流录像；
5、 视频丢失报警；
6、 可局域网、广域网远程观看
显示
1、全屏格式（1×1）：640×480（象数）
2、2×2格式：320×240/窗口
3、3×3格式：213×160/窗口
4、4×4格式：160×120/窗口
5、可设置录像速率（场/秒）
6、时间、速度、余量百分比指示和功效显示。
2.6.2.5显示部分
系统显示部分包含；17寸电脑显示器（采取三星788DF）
功效特点：
三星丹娜管，采取独特视觉纯平技术，给人一个完全平面真实感觉。为了避免使图像发生失真，这种技术依据人眼观察显示器位置和显像管屏幕表面玻璃折 射率，用计
2.7系统设备清单
视频监控系统工程量清单
第三章 可视楼宇对讲及门禁系统
一、 可视楼宇对讲系统
3.1.1 概述
伴随信息时代发展，访客防盗对讲机已经成为现代多功效、高效率现代化建筑关键标志。对讲系统符合当今住宅安全和通讯需求，为住户提供了安全、舒适小区生活。该系统，关键用于预防非本楼人员在未经许可情况下进入单元楼内，充足确保单元内住
方便、可靠居家保障。经过有针对性地配置不一样功效对讲主机和分机，实现楼宇对讲、可视监看、相互呼叫、遥控开锁等多个功效。同时，各个单元楼主机经过管理中心进行联网，管理中心能够开启任一单元大门。
3.1.2 系统功效需求
XXXXX小区管理中心设在第28栋楼半地下室，共有28栋楼宇、28个住宅单元，共1350户住户。系统建成后达成管理中心和单元门主机、住户分机，单元门主机和住户分机，住户和住户分机间通互通对讲功效，即主机、访客、管理中心三方相互对讲，图像监看，紧急求援，信息公布等功效。门口机含有刷卡开锁功效，卡具含有一卡通功效，对楼宇对讲系统分机要求品质高，画质清楚，美观大方能表现小区档次。
3.1.3系统设计依据
《楼宇对讲电控防盗门安全要求》（DB/998-92）
《楼宇对讲电控防盗门通用技术条件》（GA/T72-94）
《全国住宅小区智能化系统示范工程建设关键点和技术导则》-建设部住宅产业办99 GA/T75--94.安全防范工程程序和要求
3.1.4 系统方案设计
1）设计思绪
因为XXXXX小区内楼宇分布较广，线缆铺设及施工较为麻烦，各工种间交叉作业时有发生，对此，我们在设计时作了以下考虑：
1、对讲系统品牌，选择福建冠林，对讲分机选择4寸屏免提分机。
2、每栋楼单元门安装一台数码式可视对讲主机。
3、为了使单元大门美观大方，对讲系统单元门主机采取能集成主机功效。
4、对讲主机经过多通道通讯器能够和管理中心进行联网。
5、管理中心联网后能够开启任一单元单元门，并能够和住户实现三方通话。
2）设计标准
以可扩展性为设计基础
基于本工程特点及行业技术发展，各个对讲系统全部见面临设备数量增加和技术升级
以方便应用为智能化设计主导思想
“科技以人为本”，本着这一精神，系统应最大程度服务于小区使用者和管理者。 以优异性为设计标准
该系统应充足遵照现有国际通行设计规范。在设计和实施时，最大程度地利用当今优异、成熟、含有发展前途计算机技术、通信技术、自动化技术。采取含有良好开放性技术，采取国际标准或实际上国际标准，从而确保系统能够随科技发展而平滑升级。 以经济性为目标
任何优异技术和产品全部必需以服务大众为基础，优异但不能贵族化，要考虑业主承受能力。同时还要考虑系统投资渐进性、合理性、关键性。三者缺一不可。
3）功效目标
对讲可视功效
来访客人可在单元门口主机上拨号呼叫住户分机，住户室内分机振铃，屏幕上同时显示来访者图像。住户提起话机即可和来访者通话，以此来分辨来访者身份。
自动关门功效
住户和来访客人通话后，住户许可来访者进入时，可按分机上开锁键给单元门遥控开锁，来访者进入大门后，防盗门在闭门器拉动下自动关门。
防盗功效
单元门口防盗门平时处于关闭状态，非本单元人员无法进入单元楼道内，从而有效
3.1.5 设备选型预防部分闲杂人员进入单元楼道，更有效预防小偷进入楼道内。
密码开锁功效
住户回家时，可用钥匙开锁，也可在门口主机输入开锁密码开锁，能实现一户一码制，而且住户可随时更改开锁密码。
住户和管理中心双向通话功效
住户在需要物业中心帮助时，如设备维修等情况能够按求援按钮向管理中心求援；管理中心有情况需通知住户，如催交水电费、物业维修费或公布通告时，也可拨号呼叫住户，从而实现住户和中心双向对讲功效。每家住户室内对讲分机上安装紧急按钮，当住户有些人生病需紧急求护，可按分机上紧急按钮向管理中心报警求援，方便紧急情况时报警求援，管理中心接到求救信息后，可立即和医疗救护单位联络，立即救护病人。
4）系统组成
XXXXX小区对讲系统由管理主机、门口主机、住户室内分机、电源、系统电脑、紧急按钮等组成。每个单元安装一个多通道通讯以实现分机和管理中心联网功效，这么住户、单元门主机和管理中心能够实现三方通话。用户经过室内分机可向管理中心机或管理电脑进行报警和紧急求援。
XXXXX小区工程28个单元共1350户住户。在监控中心置一台管理中心机，管理中心作为对讲系统中心，对整个对讲系统进行集中管理和控制。在大楼单元门处安装冠林数码式可视主机，用户室内安装4寸屏免提式室内分机AH3-F3V。小区每栋楼对讲主机和管理中心采取联网方法，保安人员可经过联网管理主机监看各单元大门入口处情况，而且可和住宅楼内每一住户进行通话。访客进入住宅前需经过单元门口主机或管理中心，经许可后方可进入。住户可在室内和住宅楼入口处访客和和管理中心实施多方通话。住户进入住宅楼可经过密码或呼叫方法开锁。同时管理中心可对样数据进行存放，打印等。

一、室内机AH3-F3V
1、适合于小区型使用。
2、4"屏墨白显示，可监视入口情况及对访客进行二次确定。
3、免提对讲，遥控开锁。
4、可呼叫管理中心并直接通话；可紧急报警到管理中心。
5、12种16和弦铃声（叮咚、音乐、电话铃声、语音提醒）设置，可预知呼叫方位。
6、登记托管及报警暗号。
7、阅读中心留言短信息。
8、含有八防区设防报警能力（烟感、红外、门磁、瓦斯及四组自定义防区）。
9、多个撤防方法，撤防密码可多至8位数，不易破解。用户布防、撤防可在管理中心统计。
10
1112、短信远程布防、撤防查询。
二、单元门口主机AH3-T2VK
铝合金外观，豪华气派l
可呼叫住户进行可视对讲、开锁l
可呼叫中心管理机进行可视对讲、开锁l
含有密码开锁功效，可支持999组密码l
支持非接触感应卡刷卡开门l
支持3000个持卡人l
读卡距离：5～10cml
遥控添加/删除住户开门卡l
独特屋檐式键盘夜间补光系统l
可呼叫户数：999×9999户l
三、管理主机AH3-MVC
TFT-LCD彩色液晶图象显示,安保型对讲系统中心管理机，让管理人员（保安）响应住户求援，处理住户报警
功效特点：
l
l
l
l
l
l
l
l
总线制传输、布线方法简便 TFT LCD字符叠加显示，操作简单 管理999个单元梯口机 和小区内任一梯口机、室内分机实现相互呼叫、对讲、监看功效 支持多台中心管理机联网，可相互呼叫、通话 支持电脑管理 含有报警接收和提醒功效 存放100条报警统计，10条呼入统计 内置监视器，摄像机另配l
管理户数：999×9999户l
四、电源
A、系统电源
系统电源提供住宅楼对讲系统用电，含有高低压保护及停电保持功效，安装于管理员 机、门口机周围。
B、视频电源
视频电源提供住宅区内对讲系统视频用电，含有高低压保护及停电保持功效，我们建 议在住宅小区当中，应该和解码器一同安装于室外弱电箱内。
3.1.6
三方通话功效示意图
可视楼宇单元门口主机和住户分机联接拓扑图
可视楼宇管理中心主机和单元门口主机、住户分机联接拓扑图
3.1.7 系统设备清单
二、 门禁系统
3.2.1 系统概述
门禁管理系统能有效地管理门开启和关闭，它含有对人员进出进行授权、对出入人员代码、出入时间统计、查询、统计和对于非法闯进报警等多个
