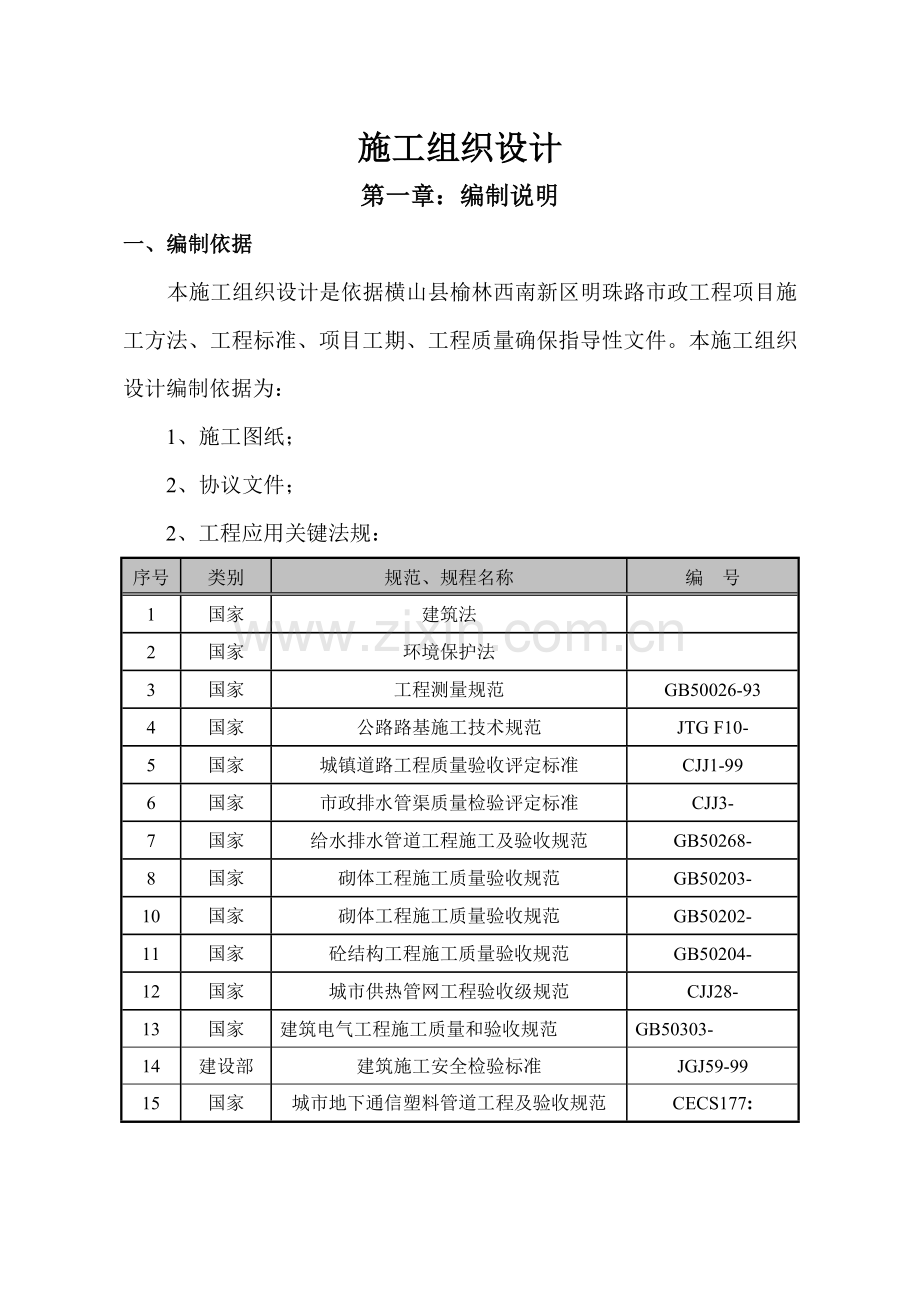

施工组织设计
第一章：编制说明
一、编制依据
本施工组织设计是依据横山县榆林西南新区明珠路市政工程项目施工方法、工程标准、项目工期、工程质量确保指导性文件。本施工组织设计编制依据为：
1、施工图纸；
2、协议文件；
2、工程应用关键法规：
序号
类别
规范、规程名称
编 号
1
国家
建筑法

2
国家
环境保护法

3
国家
工程测量规范
GB50026-93
4
国家
公路路基施工技术规范
JTG F10-
5
国家
城镇道路工程质量验收评定标准
CJJ1-99
6
国家
市政排水管渠质量检验评定标准
CJJ3-
7
国家
给水排水管道工程施工及验收规范
GB50268-
8
国家
砌体工程施工质量验收规范
GB50203-
10
国家
砌体工程施工质量验收规范
GB50202-
11
国家
砼结构工程施工质量验收规范
GB50204-
12
国家
城市供热管网工程验收级规范
CJJ28-
13
国家
建筑电气工程施工质量和验收规范
GB50303-
14
建设部
建筑施工安全检验标准
JGJ59-99
15
国家
城市地下通信塑料管道工程及验收规范
CECS177:

二、编制标准
加强领导，强化管理，优质高效。依据我们在施工组织设计中明确质量目标，落实实施ISO9001 质量体系标准，结合实际，突出关键，兼顾一致，周密布署，合理安排。确保创优计划和质量目标实现。施工中强化标准化管理，控制成本，降低工程造价。利用四个标准，实现优质高效工程：
1. 安全第一标准： 施工组织设计编制一直根据技术可靠、方法得力、确保安全标正确定施工方案，施工组织设计编制一直根据技术可靠、方法得力、确保安全标正确定施工方案，在安全方法落实到位，确保万无一失前提下组织施工。
2. 方案优化标准： 科学组织，合理安排，优化施工方案是工程施工管理行动指南，在施工组织设计编制中，对不良地质条件处理、进行多个施工方案综合比选，在技术可行前提下，择优选择最好方案。
3. 确保工期标准： 依据招标文件对本协议段工期要求，编制科学、合理、周密施工方案，采取信息化技术，合理安排工程进度，实施网络控制，搞好工序衔接，实施进度监控，确保实现工期目标，满足建设单位要求。
4. 科学配置标准： 依据本协议段工程量大小及各项管理目标要求，在施工组织中实施科学配置，选派有市政管网施工经验管理人员和专业化施工队伍，投入高效优异施工设备，确保流动资金周转使用，并做到专款专用。选择优质材料，确保人、财、物、设备科学合理配置

三、编制范围
横山县榆林西南新区明珠路市政工程施工图纸内道路、生活给水管网、污水管网、雨水管网及其配套隶属设施工程施工。
四、施工和编制指导思想
1、以满足业主对施工工期、工程质量及安全生产、文明施工要求，和国家环境保护和水土保持法规为前提；
2、以“建精品工程、创文明工地”为目标，优化施工组织、施工方案、施工资源，强化现场管理，确保建筑物外形美观，确保整个工程“优质、安全、快速、文明”施工；
3、以深化细化施工程序、施工方法、施工进度、设备配置、确保方法优异性、合理性、可靠性，把确保工期、创优质工程及文明施工建立在科学可行技术基础之上。
4、以“精”为标准，对施工全过程多种活动进行高标准控制，即方案上“精益求精”、工艺上“精雕细刻”、配合上“精诚合作”。
五、编制内容
施工组织设计共十章，分别对工程概况、施工总平面部署、施工组织机构、关键工序施工方案、施工进度、质量确保方法、安全确保方法、文明施工及环境保护等进行了具体叙述。
六：项目目标
1、我企业把此工程作为关键项目对待，企业成立工程领导小组，并选派优异项目经理(曾负担过类似工程项目)，组成强有力施工管理班子，拟派含有丰富施工经验同志担任该工程项目主管。
2、 本项目领导班子将率领众职员以“诚信为本，通达四海”企业精神为指导，在施工过程中兢兢业业，不折不扣，并充足调动我企业技术力量，在业主、监理全方面管理、协作下保质保量，高产高效圆满完成本工程任务！
质量目标：标段工程交工验收质量评定：100%合格；完工验收质量评定：100%合格。
工期目标：在确定工程计划工期内依序施工，争取提前完成全部分项工程项目，暂定6月15日开工，9月12日交工，总工期90天。实际开工日期以业主发出开工令时间为准。
施工准备：7月1日——7月5日。
路基工程：9月5日——10月5日。
雨水工程：7月10日——9月10日。
污水工程：7月5日——8月31日。
给水工程：7月20日——9月20日。
供热预埋管工程：7月20日——9月20日。
电信预埋管工程：7月25日——9月25日。
电力预埋管工程：7月25日——9月25日。
照明预埋管工程：9月10日——9月30日。
砂砾垫层：9月10日——10月5日。
完工验收：10月5日——10月10日。
安全、文明及环境保护施工目标：无重大安全责任事故、无重大交通事故、无火灾事故，有组织、有纪律、有秩序，搞好周围群众关系、作好和现有道路协调，降低污染，创安全文明施工工地，建一条环境保护市政道路。

第二章 工程概况
一、工程概述
工程名称：横山县榆林西南新区明珠路市政工程
工程地点：横山县榆林西南新区榆林老城区西南部
建设单位：
施工单位：榆林华庆工程
设计单位：西安市市政设计研究院
监理单位：
工程项目介绍：明珠路在横山县榆林西南新区，呈南北走向，属城市次干路，计划范围南起草场路，北至苏榆路。道路起讫里程K0+573.345-K2+856.035，道路全长2282.69m,计划红线宽36m。根据城市次干路Ⅱ级；计算行车速度40Km/h.
二、工程地质条件
本工程地处毛乌素 沙漠南缘，地形起伏改变较大，以半固定-固定沙丘，波状起伏沙丘及黄土梁峁地貌为主，植被覆盖率10-15%，含有流动性，存在风蚀沙埋现象。
三、施工环境
该地域气候干燥，降雨量少，日照时间长，蒸发量大于降雨量。
待建工程场地平整；对外交通较方便。
施工用电采取系统电网电源，就近接入供电单位提供供电点电源。另自备柴油发电机组作备用。
当地通讯发达，就近接入当地通讯网络，移动通讯讯号良好。
第三章 施工总平面部署
一、施工总平面部署图
施工总平面部署图见附图1-1：《施工总平面部署图》。
二、施工总平面部署设计标准
1、部署依据
①招标文件相关要求。
②相关环境保护、安全、文明施工相关要求。
③我单位在实施本工程过程中项目管理目标。
2、部署标准
以既满足工程施工需要、又符合创建文明建设工地为前提，充足利用现有对外交通等自然条件，综合考虑工程规模、施工方案、工期、造价等原因，因地制宜、因时制宜、有利施工、方便生活、易于管理、安全可靠、经济合理地计划生产生活区、对内对外交通、供电供水、堆料场等。
3、项目经理部部署
依据现场条件，在K1+340处路东部署项目经理部。该处东西宽约30米，南北长约170米，南邻明珠路，北邻白界乡望复村，交通生活方便。
依据现场条件及施工需要，项目经理部部署各项设施包含办公用房、职员住房、其它福利用房、仓库用房、金预制场等，项目经理部各项设施部署参见《施工总平面部署图》。本工程所需用部分临时建筑和设施，新建房均采取彩钢房和石棉瓦房，以确保工程需要。
4、施工道路部署
本标段工程标头和草榆路相交，标尾和苏榆路相交，标段中部和老区西路，现实状况路相交，对外交通极为便利，施工时可不用另行修建临时施工道路即可进场进行主体工程施工。
5、水电部署
1）、施工供电
依据本标段工程施工特点，施工用电关键包含项目经理部用电、道路沿线施工、拌合站和预制场用电三个方面。其中项目经理部供电范围包含办公室、宿舍等生活用电和混凝土拌和、砂浆拌和、车间、钢木加工厂，预制场等生产用电，道路沿线供电范围关键包含施工照明用电及动力用电。
本标段道路沿线电力资源丰富，采取和村委会协商于居民接电和自备发电机发电。
为避免临时停电造成停工，本标段拟配置200kw柴油发电机组一台作备用电源。
2）、施工供水
①生产及生活用水
本工程共设置二座蓄水池，容量分别为20m3、2m3 。分别供给生产、生活用水。沿线砂浆拌制、管网基础水坠砂、道路填筑洒水、路面底基层养护等用水，均采取洒水车运输。
②排水系统
本工程在搅拌站区域沿场地四面和路基两侧开挖明沟排水，排水明沟断面沟底宽40cm，沟顶宽50cm，深50cm。在项目部四面外侧设一圈30×30cm砖砌截水沟，砂浆粉面。
生产、生活区废水经排水沟，排放到业主指定位置废弃。

第四章 施工管理组织机构及资源配置
一、施工组织机构
针对本工程道路工程专业性强、管网密集、质量要求高特点，为确保按期完成任务，将结合多年积累施工经验，依据工程规模组建高素质、高水平、精明强干项目经理部。
本着“精干高效、专业配套和项目管理”标准，组建项目经理部，全方面负责本项目标实施。
依据本标段工程任务和标段特点，为了方便管理、相互协调让工程保质保量完成，设置路基施工队、管网施工一队、管网施工二队、管网施工三队、管网施工四队、隶属工程施工队。
具体设置详见为本项目设置组织机构框图：

拟为本项目设置组织机构框图
管网施工四队
管网施工三队
机 械 部
材 料 部
横山县榆林西南新区明珠路市政工程N12标项目经理部
项目经理
项目总工
财 务 部

安 质 部
隶属工程施工队
路基施工队

管网施工二队
管网施工一队
工 程 部
实 验 室

说明：
现场组织机构框图描述
本项目经理部下设工程质检部、工程部、试验室、机械部、材料部、财务部等6个部门。各部实施主管负责制，接收项目经理部领导，各部则依据工程需要设置若干班组，业务上接收所属部门主管领导，同时各部门、各班组之间是相互配合，相互协调共同组成一有机统一体 —————项目经理部。
项目经理：
1）项目经理
①、项目经理对本工程质量、进度计划和安全生产、成本管理进行全方面管理，对企业总经理负责。
②、认真落实实施国家相关安全生产方针，劳动保护政策，法规和上级相关决议，并负责检验实施，确保工程安全生产。
③、对本工程必需严格实施国家和地方相关工程施工标准和技术规范，确保本工程质量全方面达成优良。
④、组织编制、布署、审批本工程施工进度计划及具体实施情况。督促检验本工程各职能部门人员实施情况，并安排相关计划及调整方法，确保本工程按时完成。
⑤、负责组织生产例会制度，并立即向企业领导汇报。
⑥、帮助企业领导和企业相关部门依据协议条款要求，对本工程相关条款进行回收和使用工作。
项目技术责任人：
①、对施工生产中安全、质量、进度等一切技术问题负全方面责任，并帮助项目经理加强本工程全方面管理。
②、组织项目部相关人员进行施工图自审及交底工作。
③、负责施工项目标技术、质量、计量标准化管理工作，组织学习和落实实施相关技术标准、规范及质量检验标准。
④、负责和业主、设计单位洽谈施工项目标相关技术问题，并负责技术资料签证。
⑤、负责对关键分项工程和关键部位进行技术交底，负责技术协调、技术难关处理，并督促落实整改方法。
⑥、负责审核完工验收资料和组织绘制完工图。
⑦、组织推广应用新技术、新工艺、新材料，参与调查处理质量事故和安全事故工作。
安质部职能：
负责本工程施工过程中质量管理和质量控制工作，负责本项目部质量体系正常运行。负责施工过程中施工放样、半成品及隐蔽工程检验和工程质量检测。
工程部职能：
具体负责本工程施工组织设计和施工组织设计实施细则编制，并组织实施；负责日常施工技术工作。其中包含，测量放样、材料进货检验和工程质量检测，工程部负责协议管理，内业工作管理，计量支付，工程结算，计划编制和修改，统计表上传和下达。
试验室职能：
负责本工程全部工序试验检测工作。
机械部职能：
负责本工程施工过程中材料机械设备等资源组织、协调、维修和保养。
材料部职能：
负责本工程施工过程中机械设备组织及生活物资采购。
财务部职能：
负责施工成本估计和控制；负责项目资金管理。

二、资源配置
包含人员、设备、劳动力配置，详见本设计《投入关键人员表》、《投入关键施工机械设备表》。
投入关键人员表
序号
姓名
性别
职称
职务
备注
1
陈鹏
男
工程师
项目经理

2
时明勇
男
工程师
项目总工程师

3
谢永林
男
工程师
工长

4
周斌
男
助理工程师
技术员

5
申波
男
技术员
测量员

6
乔香胜
男

材料部长

7
韩燕霞
女
试验工程师
试验主任

8
周江涛
男
助理工程师
试验员

9
贺艳艳
女
会计员
财务会计

10
李三生
男

机械队长

11
贺怀福
男

后勤管理员

12
谢志忠
男
安全员
安全员

13

14

投入关键施工机械设备表
序

号
机械名称

单位
数量
进场时间
退场时间
备 注
开工后（天）
开工后（天）
1
挖掘机
台
2
5
90

2
装载机
台
3
5
90

3
20T震动压路机
台
1
40
90

4
L500搅拌机
台
1
5
90

5
自卸汽车
辆
6
5
90

6
推土机
台
1
5
85

7
平地机
台
1
40
85

8
洒水车
辆
2
1
110

9
小型振动夯
台
2
5
110

10

11

12

投入关键仪器设备表
序号
机械设备
名称
型号规格
数量
国别
产地
制造
年份
备注
1
烘箱
105℃
2台
中国

自有
2
电子称
15kg
2台
中国

自有
3
多功效电动击实仪
140型
1台
中国

自有
4
灌砂桶

5个
中国

自有
5
石灰剂量仪
第六代
2台
中国

自有

第五章 关键工序施工方法
一、填方路基施工
填方路基施工程序：
施工准备 测量放样 　清底碾压 　自卸车运土　　　推土机摊土　　平地机整平 洒水或晾晒 压路机碾压。
（一）、施工准备
1、测量放样工作，对沿线导线点、水准点进行复核、加密、固定。施工测量采取全站仪进行中线及边线控制，自动安平水准仪控制标高。测量放样结果严格根据《测量规范》要求进行自检控制，并报测量监理工程师验收合格后，方可进行施工。
2、基底处理工作，将路线内表土及耕土清理堆放于路基一侧用以修筑便道；路基范围内树木在施工前砍伐或移植，并将树根全部挖除，将坑穴分层扎实填筑至周围高度。
（二）、填料选择
路堤用不含有腐殖土、树根、草泥或其它有害物质借土或挖方土填筑，
（三）、基底处理
对路堤基底进行清表及碾压，压实度达成路基施工规范要求标准。
（四）、摊铺平整
为确保路基压实度均匀，应将路基填土进行整平，整平分两步进行，首先用推土机将大堆土方摊平，再用平地机按要求松铺厚度精平，并做成2-4%横坡，以利排水。
（五）、洒水或晾晒
依据填料最好含水量及天气情况，确定洒水量或晾晒时间，确保土方在含水量靠近最好含水量（通常为±2%）时进行碾压，以期达成最好压实效果。
（六）、路基压实
为确保整个填土范围内压实度均匀，除松铺厚度均匀一致、材料满足规范要求外，压路机行走速度也要均匀，以使检测出来压实度含有一定代表性和真实性，每层填土碾压完成全部要进行压实度检验，自检合格并报监理工程师检验签证后，方可填筑下一层。
为达成最好压实效果，压路机应按下列要求进行碾压：
1、碾压前应对填土层松铺厚度、平整度和含水量进行检验，符合要求后方可进行碾压。
2、碾压遍数应依据试验路段确定碾压遍数进行，不合格时，应查找原因并进行补压，直到合格为止。
3、采取振动压路机碾压时，第一遍采取静压，然后先慢后快，由弱振到强振。
4、碾压时，压路机应从两边向中间或从低处向高处进行碾压，采取进退方法进行；前后相邻两区纵向重合1m-1.5m，达成无漏压、无死角，确保碾压均匀。
（七）、注意事项
1、任何靠压实机械无法压碎硬质材料，应给予清除或破碎，使其最大尺寸不超出设计要求填料粒径，并使粒径均匀分布，达成要求压实度。
2、填土路堤分段施工时，其交接处不在同一时间填筑则先填段应按1：1坡度分层留台阶，如两段同时施工，则应分层相互交叠衔接，其搭接长度大于2m。
二、挖方路基施工
挖方路基施工程序：
施工准备 测量放样 　清理现场 土方挖运　　　 边坡修整　　 平地机整平 洒水或晾晒 压路机碾压。
路基开挖采取挖掘机配合装载机开挖，挖掘机机装自卸汽车运至相邻填方段利用，土方开挖按自上而下分层进行不得超挖或乱挖。
（一）、土方开挖应遵照下列要求
1、已开挖适适用于种植草皮和其它用途表土，应储存于指定地点。
2、依据试验结果，对开挖出适用材料，应用于路基填筑。各类材料不应混杂。不适用材料应按弃土处理要求办理。
3、土方开挖不管开挖工程量和开挖深度大小，均应自上而下进行，不得乱挖超挖。严禁掏洞取土。
4、挖方路基施工标高，应考虑因压实下沉量，其值应由试验确定。
（二）、道路路床精平
1、路堤填筑靠近于路床设计标高时，要逐步控制填土厚度，使顶面最终一层压实厚度大于10cm；路堑开挖靠近设计标高时，由人工配合平地机精平，严禁超挖，并对其整体强度和压实度进行检测，如不符合设计要求需进行补压、换填。
2、路床采取人工配合平地机精平，振动压路机碾压，反复进行，直到检测数据全部满足技术规范要求。
3、对已精平完工路基，派专员进行交通管制，直至交工。以免雨季因为车辆行驶，造成路基表面破坏。
三、天然砂砾石垫层施工
1. 在天然砂砾石施工前，首先按要求检验各路槽底标高、宽度、路拱横坡、路基压实度和平整度等各项指标，确保符合要求。要确保砂砾石有良好级配和要求压碎值。
2. 在正式施工前，应严格按规范要求修筑一段不少于200米试验路段，以确定施工机械、松铺系数、压实方法、长度。一次铺筑适宜厚度等指标以指导整体施工，试验段符合要求经监理工程师同意后方可正式开工。
3. 用料计算和运输。依据试验路段确定松铺系数，计算垫层需要材料数量，依据运料车装载体积，计算每车材料堆放距离。同时要严格掌握卸料距离，避免材料不足或过多。
4. 摊铺。用装载机，平地机将沙砾均匀摊铺在预定宽度上，表面努力争取平整，并含有要求路面横坡。检验松铺厚度、垫层顶面标高是否符合设计要求，必需时进行减料和补料
5. 碾压。用装载机快速在初平路面碾压一遍，以暴露潜在不平整。再用平地机进行整平和整型，使垫层达成设计横坡和纵坡。然后根据试验段所确定施工方案进行施工。
6. 质量自检和取样试验严格根据招标文件技术规范要求进行，直至监理工程师认可。

第六章 管网工程施工
一、雨水、污水、给水管道工程：
1．雨水管道工程
管材：d300mm-d1000mm采取钢筋混凝土承插口管（Ⅰ级），承插式橡胶圈接口，管材标准GB/T 11836-，d1200mm-d1400mm管道采取聚乙烯塑钢缠绕排水管（内径管，SN10级，环刚度为10000N/m2）管道接口采取卡箍式弹性连接接口。
管道基础：钢筋混凝土承插口管采取厚砂垫层上做180°混凝土带形基础，厚砂层基础宽度为开挖沟槽宽度，厚度300mm，要求密实度≥93%,
1200mm-d1400mm基底采取厚300mm压实度≥90%水撼砂上铺垫150mm中粗砂垫层。
检验井：车行道下检验井采取Ø700mm重型自调式球墨铸铁井框、盖，承载力≥400KN、人行道及绿化带下检验井采取Ø700mm钢纤维混凝土复合材料井盖、支座。
爬梯：采取塑钢踏步
雨水口：采取偏沟式单箅、双箅雨水口，雨水口下设30mm厚砂垫层。雨水口深度≤1.1m，连接管采取d300mm钢筋混凝土承插口管，橡胶圈接口，并以i≥0.01坡度坡向检验井，连接管采取120。混凝土基础。
在施工中，除道路交叉口检验井不能移动之外，其它名井位可依据施工情况及用户行当调整；进水管端部暂用砂浆砌砖封堵。
2．污水管道工程：
管材采取混凝土承插口管（Ⅱ级）承插式橡胶圈接口，管材标准GB/T 11836-
检验井采取砖砌圆形污水检验井。井框盖采取Φ700重型自调式球墨铸铁井框、盖。
在施工中，除道路交叉口检验井不能移动之外，其它各井位可依据施工情况合适调整，预埋管端部暂用砂浆砌砖封堵。
管道基底砼采取手提式震动棒振捣密实后，用木模子找平，并将排水管道加固支平。
管底砼工程：砼现场集中搅拌，采取溜槽灌入，插入式振捣棒振捣，浇灌砼应先底后高，分层浇灌，以两个方向分四部分进行流水作业。
3．给水管道工程
采取球墨铸造铁给水管，T形橡胶圈接口。
管道基础：采取90°基础，基础下设300mm厚砂垫层。
阀门井：采取地面操作砖砌圆形立式碟阀井。
爬梯：采取塑钢踏步。
消火栓：采取砌圆形立式碟阀井。。设置在人行道上距道牙0.5米处。
4.电力管沟工程
电力管沟采取1.2X1.7米砖砌结构，双侧支架，壁厚490mm
砌体采取MU10机制砖，M10水泥砂浆，底板混凝土为C20，压顶混凝土为C20,盖板为C30 混凝土，底板下300mm水坠砂。
人孔井：井壁、井底、顶板均采取C30混凝土；垫层混凝土为C10，垫层下600mm水坠砂。井盖采取Ø800钢纤维重型井盖。
电缆沟三通井、四通井、直通井均采取钢筋混凝土结构。
5.电信管沟工程
电信电缆采取管道敷设方法。
电缆人孔井采取砖砌井，井壁采取MU10烧结粘土砖，M7.5砂浆。人孔井基础下采取600mm水坠砂。
过街管道均采取C25混凝土包封，单位出入口采取C25混凝土包封。
二、管道工程具体实施方法
（一）、测量
依据设计院提供基准导线点作出测量控制网，定出管沟轴线点。高程依据甲方提供最少两点采取闭合测验控制管沟高程。
（二）、沟槽开挖
1）、管沟开挖及排水
基坑开挖由管线施工队负责实施，以挖掘机开挖为主，人工开挖为辅。
1、开挖前应按设计要求进行施工测量放样。经过坐标点、路中线里程桩放出管道中心点，在管道纵向定出基坑开挖边线，并测出开挖深度，加强桩点维护，确保以后复测顺利进行。
2、做好坑内、坑外排水，在坑内应开挖集水沟，并经过集水井将地下水抽至地面临时排水系统。
3、采取自卸汽车配合挖掘机开挖运输方法，将开挖出来土堆放在沟槽两侧待管沟施工完后用于回填。
4、对于地质条件很好且埋深浅管线，我企业将采取放坡开挖，放坡系数为1：1-1:1.5。
5、地质条件差管段，须采取方法进行管沟支护。支护采取方木或钢管支护。
6、当挖至设计标高时，应进行地基尺寸轴线偏差检验验收，并观察地基承载力，如地基承载力不够时，立即报监理工程师和甲方进行处理。
2）、沟槽开挖质量应符合下列要求：
（1）不扰动天然地基或地基处理符合设计要求；
（2）槽壁平整，边坡坡度符合施工设计要求；
（3）沟槽中心线每侧净宽不应小于管道沟槽底部开挖宽度二分之一；
（4）槽底高程许可偏差：开挖时应为-20mm。
（三）、管件安装
管件用装载机运输到施工现场后，用挖掘机或吊车进行吊装。安装时，管身要垫稳，管底坡度不能出现倒流水，缝宽要均匀，而且管道内不得有泥土、砖、石、砂浆等物，逐节在安装后清理洁净。
为避免沙在管内淤积，使排水通畅，要严格控制相邻管节之间内底错口，不合格要予了处理，
1、胶圈在使用前检验是否均匀，是否有断裂和破损处，如有缺点不得使用。
2、胶圈在上口时，一定要均匀、缓慢、平直将管拉进，拉力必需均匀。
3、待管道安装好后，再从管内对承插处硬性胶圈进行检验，如发觉不均匀时，重新进行安装，只有均匀密封后，才能进行下一根管安装。
（四）、土方回填
回填土采取机械配合人工回填每铺200mm采取水坠砂，并做相对密度法试验，压实度检验合格后再进行上一层施工
1）、沟槽回填时，应符合下列要求：
1、砖、石、木块等杂物应清楚洁净；
2、采取明沟排水时，应保持水沟通畅，沟槽内不得有积水；
3、采取井点降低下水时，其动水位应保持在槽底以下大于0.5m。
2）、管沟回填土或其它材料压实，应符合下列要求：
1、回填压实应逐层进行，且不得损伤管道；
2、管道两侧和管道顶以上50cm范围内，应采取轻扎实，管道两侧压实面高差不应超出30cm，回填时应分层对称进行，且不得使管道位移或损伤；
3、分段回填压实时，相邻段连接茬应呈接梯形，且不得漏夯；
4、采取蛙式夯等压实工具时，应夯夯相连；采取压路机时，碾压重合宽度不得小于20cm。
3）、检验井、雨水口及其它井室周围回填，应符合下列要求：
1、井室外侧土方回填时，现场浇注混凝土或砌体水泥砂浆强度应达成设计要求；
2、路面范围内井室周围，应采取石灰土、砂、沙砾等材料回填，其宽度不宜小于40cm；
3、井室周围回填，应于管道沟槽回填同时进行；当不便同时进行时，应留台阶形接茬；
4、井室周围回填压实时应沿井室中心对称进行，且不得漏夯；
5、回天填材料压实后应于井壁紧贴。
（五）、砖砌检验井
1）、砖砌检验井应负符合下列要求：
1、墙体宜采取五顺一丁砌筑法，但底皮和顶皮均应丁砖砌筑；
2、墙体有抹面要求时，应在砌筑时将挤出砂浆刮平；
3、砌筑或装配式钢筋混凝土预制盖板应采取水泥砂浆。水泥标号不应低于32.5号；砂宜采取质地坚硬、级配良好而洁净中粗砂，其含泥量不应大于3%；渗用防水剂或防冻剂时，应符合国家现行相关防水剂或防冻剂标准要求。
2）、水泥砂浆配制及应用应符合下列要求：
1、砂浆应按设计配合比配制；
2、砂浆应搅拌均匀，稠度符合施工设计要求；
3、砂浆拌合后，应在初凝前使用完成。使用中出现泌水时，应拌合均匀后再用。
3）、砂浆试块留置和抗压强度试块评定应符合下列要求：
1、每砌筑100m3时，或每砌筑段、安装段，留取砂浆试块不得少于一组，每组6块。当砌筑不足100m3时，亦应留取一组试块，6个试块应采取自同盘砂浆；
2、试块抗压强度评定：同标号砂浆各组试块强度平均值不应低于设计要求；任意一组试块强度不得低于设计抗压强度标准值
3、每单位工程中只有一组试块时，其测量强度值不应低于砂浆设计抗压强度标准值。
4）、检验井砌筑材料应符合下列要求：
1、砌筑用砖应采取机制一般粘土砖，其强度等级不应低于MU10，并应符合国家现行标准《一般粘土砖》要求；
2、混凝土砌块抗压强度、抗渗、抗冻指标应符合设计要求。
5）、检验井抹面应符合下列要求：
1、检验井表面粘接杂物应清理洁净，并洒水湿润；
2、水泥砂浆抹面宜分两道抹成，第一道抹成后应刮平并使表面造成粗糙纹，第二道砂浆抹平后，应分两次压实抹光；
3、抹面应压实抹平，施工缝留成阶梯形；接茬时，应现将留茬均匀涂刷水泥浆一道，并一次抹压，使接茬严密；阴阳角应抹成圆角；
4、抹面砂浆终凝后，应立即保持湿润养护，养护时间不得少于10d。
6）、水泥砂浆抹面质量应符合下列要求：
1、砂浆和基础及各层间应粘接紧密牢靠，不得有空鼓及裂纹等现象；
2、抹面平整度不应大于5mm；
3、接茬应平整，阴阳角清楚顺直。
7）、检验井钢筋混凝土盖板安装应符合下列要求：
1、盖板安装前，墙顶应清扫洁净，洒水湿润，以后铺浆安装；
2、盖板安装板缝宽度应均匀一致，吊装时应轻放，不得碰撞；
3、盖板就位后，相邻板底错台不应大于10mm，板端压墙长度，许可偏差为+-10mm，板缝及板端三角灰，应采取水泥浆填抹密实。
8）、检验井及雨水口
1、井底基础应和管道基础同时浇注。
2、排水检验井内溜槽，宜和井壁同时进行砌筑。当采取砖砌筑时，表面应采取砂浆分层压实抹光，溜槽应和下游管道底部接顺。
3、在井室砌筑时，应同时安装踏步，位置应正确，踏步安装后，在砌筑砂浆或混凝土未达成要求抗压强度前不得踩踏。混凝土井壁踏步在预制或现浇时安装。
4、在砌筑检验井时应同时安装预留支管，预留支管管径、方向、高程应符合设计要求，管和井壁衔接处应严密，预留支管管口宜采取低强度等级砂浆砌筑封口抹平。
5、检验井接入圆管管口应和井内壁平齐，当接入管径大于300mm时，应砌砖圈加固。
6、砌筑圆形检验井时，应随时检测直径尺寸，当四面收口时，每层收进不应大于30mm；当偏心收口时，每层收进不应大于50mm。
7、砌筑检验井及雨水口内壁应采取水泥砂浆勾缝，有抹面要求时，内壁抹面应分层压实，外壁应采取水泥砂浆搓缝挤压密实。
8、检验井采取和之装配式构件施工时，企口座浆和竖缝灌浆应饱满，装配后接缝砂浆凝结硬化期间应加强养护，并不得受外力碰撞或振动。
9、检验井及雨水口砌筑或安装至要求高程后，应立即浇注或安装井圈，盖好井盖。
10、雨季砌筑检验井或雨水口，井身应一次砌起。为预防漂管，可在检验井井室侧墙底部预留进水孔，回填土前应封堵。
11、冬期砌筑检验井应采取防寒方法，并应在两端加设风档。

9）、检验井及雨水口周围回填前应符合下列要求：
1、井壁勾缝、抹面和防渗层应符合质量要求；
2、井壁同管道连接处应采取水泥砂浆填实；
3、闸阀启闭杆中心应和井口对中。
10）、雨水口施工质量应符合下列要求：
1、位置应符合设计要求，不得歪斜；
2、井圈和井墙吻合，许可偏差应为+-10mm；
3、井圈和道路边线相邻距离应相等，其许可偏差为10mm；
4、雨水口支管管口应和井墙平齐。
（六）、管道安装工程
1、工艺步骤：
安装准备 → 清扫管膛 → 管材、管件、阀门就位→ 管道连接→水压试验 → 管道回填。
2、管道埋设基础要坚实可靠，不得敷设在冻土或松土上。
3、地下管道回填土时，应先两边同时扎实管周围填土，150－200mm为一步，逐步回填至管顶0.5 m以上时，方可使用水坠砂法。
4、焊接：
采取焊接管道，可依据现场情况选择电、气焊。焊接后焊口平直度不超出壁厚1/4，焊缝加强面不超出1 mm。焊口表面无烧穿、裂纹、结瘤、夹渣和气孔等缺点，焊皮均匀一致，检验合格后，焊缝防腐处理立即。具体要求见GB50236-98。
5、球墨铸铁管及管件安装应符合下列要求
A：管及管件表面不得有裂纹，管及管件不得有妨碍使用凹凸不平缺点；
B：球墨铸铁管，承口内工作面和插口外工作面应光滑、轮廓清楚，不得有影响接口密封性缺点；
C：球墨铸铁管及管件尺寸公差应符合国家产品标准要求。
D：管及管件下沟前，应清除承口内部油污、飞刺、铸铁及凹凸不平铸瘤；柔性接口HDPE塑钢双缠管及管件承口内工作面、插口外工作面应修整光滑，不得有沟槽、凸脊缺点；有裂纹管及管件不得使用。
E：橡胶圈安装就位后不得扭曲。当用探尺检验时，沿周围各点和承口端面等距，其许可偏差应为+-3mm。
F：安装滑入式橡胶圈接口时，推入深度应达成标识环，并复查和其相邻已安好第一至第二个接口推入深度。
6、管道橡胶圈贮存运输时应符合下列要求：
A、贮存室内温度宜为-5-30℃，湿度不应大于80%，存放位置不宜长久受紫外线光源照射，离热源距离不应小于一米；
B、橡胶圈不得和溶剂、易挥发物、油脂和可产生臭氧装置放在一起；
C、在贮存、运输中不得长久受挤压。
4、管道安装前，宜将管、管件按施工设计要求摆放，摆放位置应便于起吊及运输。
7、起重机下管时，起重机假设位置不得影响沟槽边坡稳定；起重机在高压运输电路周围作业和线路间安全距离应符合当地电业管理部门要求。
8、管道应在沟槽地基、管道质量检验合格后安装，安装时宜自下游开始，承口朝向施工前进方向。
9、合槽施工时，应先安装埋设较深管道，当回填土高程和临近管道基础高程相同时，再安装相邻管道。
10、管道安装时，应将管节中心及高程逐节调整正确，安装后管节应进行复测，合格方可进行下一工序施工。
11、管道安装时，应随时清扫管道中杂物，给水管道临时停止安装时，两端应临时封堵。
12、管道防腐前表面必需用手工打磨或磨光机将管子表面清除洁净，作到无锈、无油、无酸碱、无灰尘及水，然后按防腐层要求材料及遍数，手工涂刷，但不得有漏刷和滴流现象，涂刷时环境空气必需清洁，无煤烟，灰尘及水气，室外下雨，刮大风时停止施工，同时对所用材料要质量把关，按使用说明配比操作。
（七）、管道水压试验、闭水试验
1、水压试验：
压力管道安装完成后，必需进行强度和严密性试验，采取水压试验，当工作压力P≦0.5Mpa时，试验压力为2P Mpa；当工作压力P﹥0.5Mpa时，试验压力为P+0.5Mpa。严密性试验压力等于工作压力。压力试验时，除压力进口外，应在管道最高点设放气阀，在最低点设放水阀，管道注水时关闭放水阀，打开放气阀；放气阀出水1-3分钟后，关闭放气阀，检验管道焊缝有没有渗漏现象，并加以排除。一切恢复正常，方可缓缓升压，升压至要求压力值时，停止升压，再次检验有没有渗漏及异常现象，这时不得在有压力情况下紧动连接螺栓及补焊，应降压处理，以免事故发生；若一切正常，可继续慢慢升压要求压力，待观察10分钟后，管道压力不降，且无渗漏，及焊缝裂纹等无异常时，将压力降止运行压力，进行外观检验或用小锤敲击管道焊缝及连接处若仍无异常且压力表指针在要求范围即可认为试验合格。
2、无压力管道严密性试验：
A、污水，雨污水合流及湿陷土、膨胀土地域雨水管道，回填土前应采取闭水法进行严密性试验。
B、试验管段应按井距分隔，长度不宜大于1km，带井试验。
3、管道闭水试验时，试验管段应符合下列要求：
A、管道及检验井外观质量已验收规格；
B、管道未回填土且沟槽内无积水；
C、全部预留孔应封堵，不得渗水；
D、管道两端堵板承载力经核实应大于水压力协力；除预留进出水管外，应封堵坚固，不得渗水。
4、管道闭水试验应符合下列要求：
A、当试验段上游设计水头不超出管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；
B、当试验段上游设计水头超出管顶内壁时，试验水头应以试验段设计水头加2m计；
C、当计算出试验水头小于10m，但已超出上游检验井井口时，试验水头应以上游检验井高度为准。
(八)、给水管道清洗
1、在完工验收前，给水管道全段应通水清洗。冲洗水宜为浊度在10ntu以下净水，冲洗水流速必需大于1m/s；直到冲洗水出口处浊度和进水相当为止。管道冲洗完成后，应用含20-30mg/L游离氯浓度饮用水灌满管道进行消毒，并确保氯水在管中留置时间大于24h。
2、消毒施工完成后，再用生活饮用水冲洗，冲洗后管内水质经水质监测部门取样化验达成或符合生活饮用水水质标准后，方可交工。

三、 供热管道工程
供热供回水管道采取工作钢管采取DN≥200mm管段采取螺旋缝焊接钢管，DN＜200mm管段采取无缝钢管。工作钢管防腐做法为：先除锈然后喷防腐涂料两道。工作钢管采取硬质聚氨酯泡沫塑料保温。
管道采取电焊焊接，焊条采取结4
