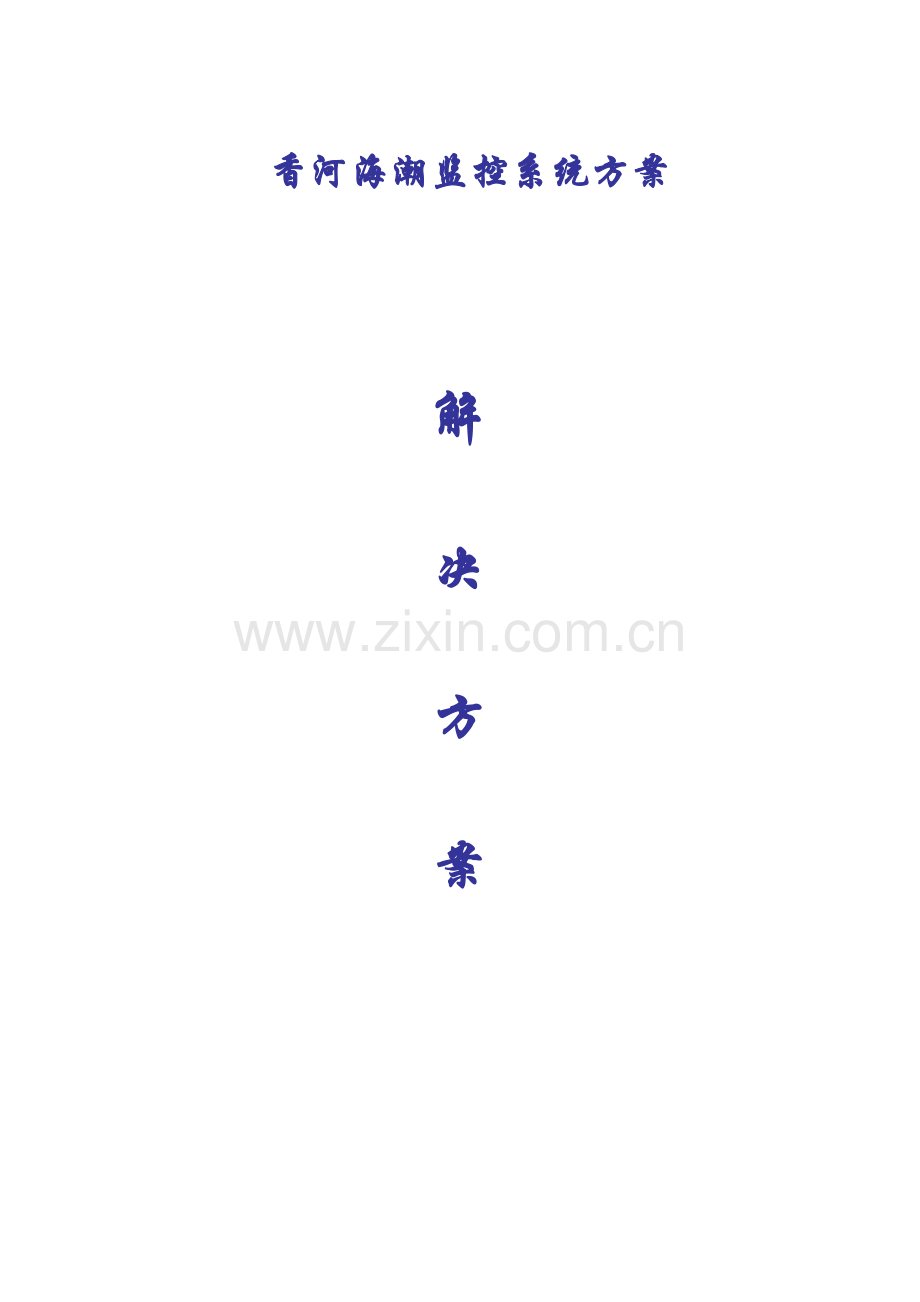

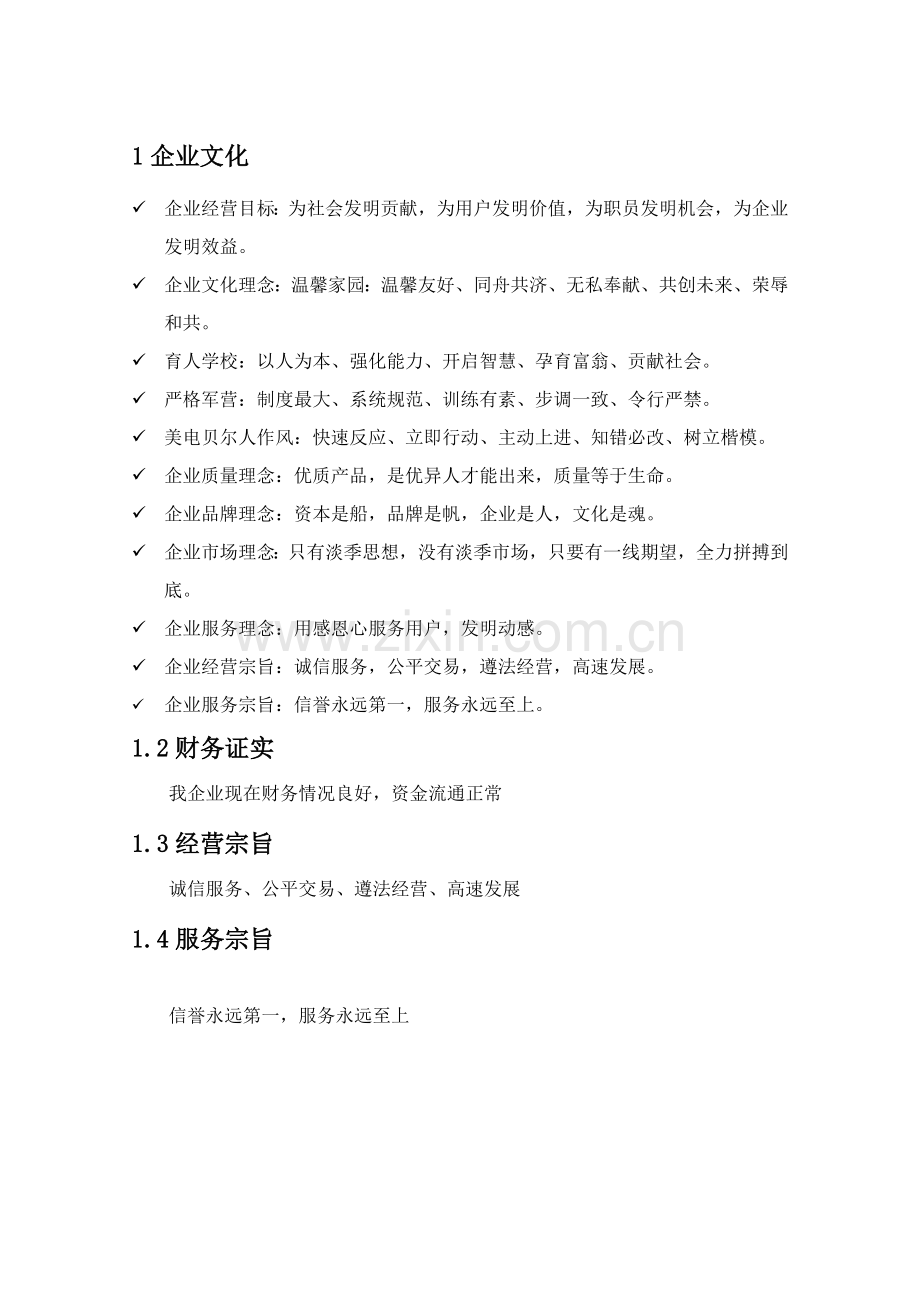

1、 香河海潮监控系统方案解决方案1企业文化 企业经营目标:为社会发明贡献,为用户发明价值,为职员发明机会,为企业发明效益。 企业文化理念:温馨家园:温馨友好、同舟共济、无私奉献、共创未来、荣辱和共。 育人学校:以人为本、强化能力、开启智慧、孕育富翁、贡献社会。 严格军营:制度最大、系统规范、训练有素、步调一致、令行严禁。 美电贝尔人作风:快速反应、立即行动、主动上进、知错必改、树立楷模。 企业质量理念:优质产品,是优异人才能出来,质量等于生命。 企业品牌理念:资本是船,品牌是帆,企业是人,文化是魂。 企业市场理念:只有淡季思想,没有淡季市场,只要有一线期望,全力拼搏到底。 企业服务理念:用感恩心
2、服务用户,发明动感。 企业经营宗旨:诚信服务,公平交易,遵法经营,高速发展。 企业服务宗旨:信誉永远第一,服务永远至上。1.2财务证实我企业现在财务情况良好,资金流通正常1.3经营宗旨诚信服务、公平交易、遵法经营、高速发展1.4服务宗旨信誉永远第一,服务永远至上 第2章 技术方案2.1闭路监控系统概述闭路电视监控系统(以下简称CCTV系统)是一个计算机控制图像矩阵交换系统,利用CCTV系统控制台,操作人员能够选择多种摄像机,将其图像显示在所用图像监视器上。CCTV系统能够自动地管理外部报警信号,能够由选定监视器依据程序进行显示。系统能够监视摄像机图像信号电平,假如摄像机出现故障,CCTV系统会
3、立即作出报警反应并统计下故障。 CCTV系统外围设备,能够经过系统辅助通讯接口进行联动控制。比如广播系统等全部能够直接由CCTV系统控制台控制,本系统设计使得它能够适应多种场所应用,包含和智能保安系统联网完成联锁联动,或和其它部分系统(防火系统)联网。2.2闭路监控系统发展情况防盗监控系统是伴随电视和摄像机出现发展壮大起来。在这短短几十年发展历程中,伴伴随新技术革命不停冲击,经历了以下多个阶段。2.2.1 一对一监控系统最早期产品,多以摄像机和监视器(电视)一对一监视系统为主,连接方法是靠视频电缆一对一直接相连,有多少个摄像机就有多少个监视器,没有任何技术含量,是防盗监控系统发展最初级阶段。2
4、.2.2 控制电路系统大家在实践中慢慢地发觉,这一模式对监视器是一个极大浪费,随之逐步出现了视频切换器,来填补这一不足。对监视范围要求深入扩大,和对变倍镜头及云台引入,肯定造成控制器出现。此时切换控制电路系统因受技术限制,只是简单硬件电路组合,视频切换和控制是独立,控制多是采取多路开关,配合多芯电缆一对一直接连接线控方法。传输距离近,布线复杂,*作繁琐,难以实现多中心控制,系统容量小,扩展困难,不能实现区域联网。2.2.3 处理器监控系统二十世纪七、八十年代,伴随新技术革命兴起,微处理器深入普及和发展起来,防盗监控系统系统真正拥有了一颗自己“芯”,将切换和控制合二为一,是一个不小进步。但伴随时
5、代变迁,这一微处理监控系统越来越跟不上时代步伐。因采取非标系统,受单片机(8位,16位芯片)限制,系统功效容量及运行速度有限,体积大,轻易死机,无对话式屏幕菜单,缺乏良好人机界面,*作步骤多,可编译性差,联动控制方法一旦确定难以修改,系统分控采取通讯方法,无法和标准计算机联网,兼容性差,系统升级困难。2.2.4 外挂多媒体监控系统九十年代,伴伴随计算机多媒体技术萌芽发展,大家慢慢地从简单计算机编译和控制方法,向计算机多媒体化过渡,利用计算机显示器高解析度,将一路视频传输进来,经过视频捕捉卡采集到计算机显示。不过,控制及切换主机仍为传统单片机主机,只是经过串口和计算机相连,完全简单控制工作,这一
6、模式我们称之为外挂多媒体监控系统。尽管它有较为良好人机界面,但仍不能称其为真正多媒体系统,其根本原因在于系统设计出发点不是基于计算机,而是基于传统微处理器监控模式,为了适应突飞猛进计算机多媒体技术发展和用户需求,只是被动地在原有基础上加以改善拼装,在大部分时间里,计算机只是在充当一个外部监视器,并没有发挥其真正作用。而且,传统微处理器监控系统所固有弊病并没有克服,通讯协议多样化及专用化极难统一,造成已经有计算机资源远无法满足多个设备需求。现在,较为优异监控设备,全部带有RS-232串口通讯,但试想将切换器、云台控制器、报警控制器等堆加在一起,计算机又有多少串口能够提供服务呢?而在联动连接方法上
7、仍然只是线缆组合,无法真正意义地实现计算机智能化管理。2.2.5 过渡型数字视频监控系统九十年代末,伴随数字视频技术飞速发展,数字化概念逐步被大家所接收。部分从事视频板制作厂商看到这一领域有利可图,将本身用于民用部分视频技术转化过来,推出了自己视频系统应用于监控领域。因为这些厂商以前没有监控领域背景和实际经验,设计出来产品可能在视频处理上有一定专长,但往往不符合安全要求和行业规范。我们要考察是一个系统综合监控能力,一个成熟完善监控系统,不仅仅要完成视频处理,还要有处理大量控制、报警、联动等数据指令,完成用户多种复杂功效要求。这类系统以韩国系列为代表,即使有一个漂亮界面,标榜为数字化系统,但在功
8、效需求上不符合公安部安防标准,存在安全隐患,而且只能用于16路以下功效简单小系统,无法进行系统扩展,这是这类产品致命伤。术业有专攻,要想真正达成实际监控设计要求,还有一段很长路要走,况且这些企业一旦发觉此领域无利可图肯定会转行,极难有连续发展性,同时售后服务极难确保。 2.2.6 数字媒体监控管理系统何为真正意义上数字多媒体监控系统呢?就是完全基于计算机,以其为关键,结合安防监控实际要求及多年来不停完善安防理论和经验,利用最新数字视频技术、现场总线技术、网络通讯技术建立一套软硬件相互结合、崭新、完整安防体系,优化内部结构,降低无须要步骤,提升整体性能和反应速度,适应新技术不停发展需要,并向用户
9、提供全方面增值服务,提供针对不一样行业不一样需求数字媒体监控管理全方面处理方案,将监控从安全防范提升到管理高度,以视频为根本结合相关实际业务渗透到各行各业中去,促进生产力不停发展,并为其发展提供全方面服务,这是未来监控系统发展方向。美电贝尔致力于“监控为管理服务”这一宗旨,集多年视频监控经验,将美电贝尔数字多媒体监控管理系统定在面向二十一世纪管理平台,并已经在各行各业得到了广泛应用。本方案设计是基于系统最新发展阶段,充足利用现代化高科技便利,可应用基于计算机网络多媒体监控技术,将多媒体监控控制和管理及监控视频图像处理全部纳入计算机网统一管理。多媒体监控系统采取硬盘统计监控图像,可方便地实现内部
10、计算机信息网远程画面监视和回放。2.3项目概述2.3.1 项目名称香河海潮监控系统2.3.2 系统应用概述项目单位建设闭路监控系统,是要把以数字监控为代表现代信息技术利用到现实工作中,实现现代化管理。提升工作效率和工作水平,促进工作职能转变,加紧工厂现代化管理步伐;为保障工厂设备、产品、人员安全提供强有力视频图文信息服务和车间。同时,在厂区安装一套基于计算机信息技术闭路监控系统一直以来全部是很多生产企业必不可少管理方法之一。对于一些小型企业、小工厂等,在企业内部安装一整套局域网上网络视频监控系统,企业领导不仅能在自己办公室随时监控整个企业情况,同时领导出差在外也期望能随时经过因特网看见并控制自
11、己企业内部摄像机,随时了解自己企业生产工作情况。2.3.3 项目需求香河海潮监控系统,关键是针对车间、厂区关键通道及围墙进行二十四小时视频监控。其安全系数要求很高,必需确保系统高性能、高稳定,依据项目单位要求对 三水风铝铝型工厂监控系统设计计划工作需求,为了愈加好利用现代化科技手段为现代化工厂管理提供服务,实现向科技要效益,建立起良好安全预警机制和实时监控机制,采取多媒体数字网络监控系统是一个必不可少工具,其关键设备均留有一定余地,可用作以后扩展。香河海潮监控系统由监控中心、前端设备等组成。采取现代化计算机技术载体,实现视频图像信息实时显示、存放,以显示器为实时监控关键设备。本方案充足利用现代
12、化高科技便利,可应用基于计算机网络多媒体监控技术,将多媒体监控控制和管理及监控视频图像处理全部纳入计算机网统一管理。多媒体监控系统采取硬盘统计监控图像,可方便地实现内部计算机信息网远程画面监视和回放。摄像机选型必需兼顾效果、实用、可靠性等综合原因,本工程要求采取全数字监控系统,利用优异数字硬盘录像机对关键区域进行二十四小时监控,并统计保留录像。2.3.4 实现功效简述系统关键实现功效以下:1) 图像摄取功效 实时对厂区关键通道进行高清楚视频监控、有效保重厂区 安全 二十四小时监看周围围墙、预防盗贼从围墙爬进 有效确保生产现场安全规范操作 物资出门及劳动纪律考察 实时监控各个大门口物资交接情况
13、在上下班时能够对职员到位情况进行监控 实时监看整个生产车间,随时考察职员实际生产劳动纪律2) 录像功效单路和多路图像信号同时录入,能保持将1个月录像时间。3) 显示功效经过显示器,用于终端显像,每一个显示器可显示16分割画面,再配置电视墙,可做关键;4) 图像检索功效对录像能方便检索回放;可指定某个时间段任意回放;对一些时间段发生特殊情况时段,可将其锁定,这么就能够避免资料录入时将其覆盖。5) 远程传输功效可将当地硬盘录像主机图像经过网络传输到相关部门进行远程监看。6) 移动帧测报警录像硬盘录像机内置图像运动传感器,能够自动检测监控图像框内物体显著移动而且在其动作范围超出限定值以后触发报警。
14、7) 联动录像经过前端探测器,触发报警主机,进而联动硬盘主机进行录像、报警声音输出。2.4设计目标在进行闭路监控系统设计时候,依据贵企业对该系统基础需求,本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点,并依此为贵企业提供优异、安全、可靠、高效系统处理方案。本项目努力争取做到系统结构配置优异实用、更经济,节省项目单位总体投资。2.4.1 架构合理:就是要采取优异合理技术来架构系统,使整个系统安全平稳运行,并含有未来良好扩展条件。2.4.2 稳定性和安全性:这是贵企业最关心问题,只有稳定运行系统,才能确保贵企业系统平稳运行。系统技术优异性是系统高性能确保和基础,同时可有效地降低使用人
15、员和系统维护人员麻烦。良好可扩展性则是为了用户发展考虑。伴随贵企业安防系统应用时间增加,未来对安防系统要求会更高。可扩展性确保当用户有更多要求时,引入新设备能够顺利地和此次配置设备共同工作,深入扩展和提升系统性能。2.4.3 产品主流:系统是否采取当今主流产品,关系到系统整体质量和未来能否得到良好技术支持和完整技术文档资料。在设备选型时,我们将关键依据贵企业提出具体需求,同时考虑产品厂家技术优异性,产品是否为主流产品,原厂商产品技术资料完整性,原厂商技术支持力量和产品制造企业发展前景。全部这些是确保用户得到良好技术支持条件,也是保障用户投资基础条件。2.4.4 低成本低维护量: 指努力争取有良
16、好性能价格比,所采取产品应是简单,易操作,易维护,高可靠度。系统是否含有优良性能价格比是判定一个系统优劣条件关键依据。系统易操作和易维护性是确保非专业人员使用好一个系统条件。高可靠度是保障系统运行基础要求,也是易维护性保障。本企业将本着上述设计标准,来进行贵企业闭路监控系统设计。并将严格根据国际通例并结合本企业技术实力和工程经验,进行贵企业监控系统整个工程安装、测试和验收,完工时将同时提交和工程相关每个设备安装使用手册、及系统多种图表等各项文档资料,还将依据用户实际需求提出技术培训。2.5系统设计标准本设计以行业标准作为设计依据,结合工厂具体情况,用最好设计方案表现最高性能价格比,是本方案设计
17、指导思想,也是本方案设计基础出发点和追求目标。本设计关键落实“高质量”及“低成本”两条根原来进行设计。依据工厂总体建筑平面图,并充足考虑现场实际情况,前端设计采取红外一体彩色摄像机,视频传输采取抗干扰高屏蔽同轴电缆,控制信号传输采取带屏蔽专用控制电缆,确保视频信号和控制信号正确传输;中央控制系统采取基于多媒体数字硬盘录像系统,能够实现循环录像,并方便检索回放。2.5.1 标准化及规范化因为本系统是一个严格综合性系统,在系统设计和施工过程中应参考各方面标准和规范,严格遵从各项技术要求,做好系统标准化设计和施工,选择符合工业标准设备视频通信介质和其相关器材。2.5.2 优异性及成熟性系统设计基础思
18、想符合技术发展基础时尚,使系统在其整个生命周期内保持一定优异性。选择合理布局结构,项目中监控设备、器材等设备匀采取世界领先科技安防产品。和技术发展时尚相吻合,其优异性、稳定性、权威性等普遍得到广大用户和业界认可。2.5.3 安全性及可靠性考虑到安全防范关键性标准,为了确保整个系统安全、可靠运行,我们首先在系统总体设计中从整体考虑系统安全性和可靠性。在系统设计阶段必需考虑到全部影响系统安全性、可靠性多种原因。项目实施完成后,必需根据国家相关标准进行严格测试。2.5.4 可管理性及可维护性安防系统是一个比较复杂系统,在设计、建设时,除了整个设备便于管理和维护外,AEBELL系统硬盘录像机还要配置了
19、一键恢复功效,根本处理系统问题造成无法正常使用问题。2.5.5 实用性系统设计是依据国家相关标准科学地、合理地、实事求是地进行设计,所以,含有很高实用性。2.5.6 优化性能价格比在满足系统性能、功效和考虑到在可预见期内仍不失其优异性前提下,尽可能使得整个系统所需投资合理。2.6系统设计依据 工业计算机监控系统抗干扰技术规范 民用闭路监视电视系统工程技术规范 智能建筑设计标准 工业企业通信接地设计规范 建筑物防雷设计规范 甲方对系统具体要求2.7系统总体设计方案2.7.1 系统结构及设计按系统性质分类:图11)闭路监控系统闭路电视监控系统应该说是跨学科跨行业系统工程,以功效要求不一样可分为以下
20、多个方面: 前端摄像系统 视频传输系统 视频控制系统 视频显示和统计系统摄像部分是电视监控系统前沿部分,是整个系统“眼睛”,它把监视内容变为图像信号,传送控制中心监视器上,摄像部分好坏及它产生图像信号质量将影响整个系统质量。传输部分是系统图像信号通道。控制部分是整个系统“心脏”和“大脑”,是实现整个系统功效指挥中心。显示部分通常是由几台或多台显视器和监视器组成,它功效是将传送过来图像一一显示出来。2)防盗系统报警主机也属于此防盗系统后端设备,在本系统中采取矩阵报警主机,它是配合视频矩阵使用,实现视频联动报警。探策器和灯光,全部属于前端设备;警迪安装位置比较灵活,既能够放在前端,也能够放在后端。
21、按本项目所针正确区域分:图21 前端设计1)车间 依据现场实际情况及甲方需求,设计在车间安装一个监控点,总共24个监控点。 因为所需监控范围全部比较大,且为了节省监控点数,在车间全部监控将采取动点监控,同时,为了满足全天侯监控,在夜晚没有灯光情况下也能看清现场监控画面,选择彩色红外一体化智能摄像机(dis-916h),带红外灯。2) 周围防范厂区周围为围墙,是整个厂区安全防范最弱区域,为了降低人力防范,预防盗贼翻墙进入偷窃,需在周围围墙配和若干监控点及,考虑到夜晚围墙光线很差,将选择红外一体摄像机(DIS-9630D),即使在没有灯光情况下,也能清楚看到周围围墙视频图像。此红外摄像机红外线距离
22、为60米,依据围墙实际建筑特点,整个厂区公共道路总长大约在米左右,约在50米左右距离安装一台摄像机,所以,需在围墙安装26个监控点。考虑到转角位等原因,在实际安装时候依据现场情况合适增加若干点。同时,为了达成更高防护等级,需在进出口上安装红外车牌专用机,已达成进出全部有统计车号效果。另有在办公主楼加装一台高速智能摄像机一台能够快速预览工厂平面效果。配置列表:序号名称型号品牌单位数量车间(24个点)1激光摄像机防水型DIS-9630D台262激光摄像机dis-916hAEBELL台 24厂区(28)1车牌专用机DIS-996AEBELL台12智能高速摄像机150米台1表12中心设计监控中心建设,
23、监控中心需对前端各个监控点进行实时视频监视及录像,既要实现视频信号统计,同时也要实现视频监看及视频联动报警,所以需给此中心配置以下设备:1) 监控中心需对前端各个监控点(总共52个监控点)进行实时视频统计。考虑到其监视效果要求比效高,回放质量比很好;监控中心采取4台全实时(回放、监视全部是25帧/秒)16路硬盘录像机(DS-8816HL-S)进行实时显示、录像;2) 硬盘录像主机标配是3T硬盘,可保重两到三天录像时间,如需延长录像时间,需加硬盘,硬盘占用空间按0.15G/小时/路来计算; 3) 监控中心配和4台19寸显示器,配合4台数字硬盘录像机使用,用于硬盘录像主机终端显像操作(查询录像、控
24、制云台等操作); 4) 为了达成更高监看效果,更方便操作监看,配置1台视频矩阵(EE),加上13台监视器组成电视墙,实现电视墙监控。5) 配置一台64路矩阵,配合视频矩阵使用6) 因为要实现同一时间内硬盘主机录像和电视墙监看,需将前端信号一分 为二,配和视频分配器4台(B-1632V)。序号型号品牌数量备注1DS-8816HL-S4总资源500帧,H.264压缩格式219寸显示器4配合主机使用,实现20画面分割3视频矩阵(2052R-128-16)Ee1112路输入16路输出45逐行扫描监视器(BL-CM21AA)13清楚度PAL1250线6矩阵控制键盘(D2078X)1三维遥杆7视频分配器(
25、BL-D1632V)416组一分为二8485通讯转换器1232转485信号9码分配器1增强485控制信号表23 传输设备及线路 1)传输线路:在监控系统中,监控图像传输是整个系统一个至关关键步骤,选择何种介质和设备传送图像和其它控制信号将直接关系到监控系统质量和可靠性。现在,在监控系统中用来传输图像信号介质关键有同轴电缆、双绞线和光纤,对应传输设备分别是同轴视频放大器、双绞线视频传输设备和光端机。要组建一个高质量监控网络,就必需搞清楚这三种关键传输方法特点和使用环境,方便针对实际工程需要采取适宜传输介质和设备。多个关键传输方法对比表:传输方法传输距离线材要求图像效果成本费用推荐是否原因分析视频
26、传输500米75-5很好较低推荐符合系统传输范围光纤传输通常可达40公里单模很好很高推荐图像质最好、可一线路实现多路传输网络传输无限制有网络抵达均可较差很低可选择成本很低、无需另外布线、图像不完全实时双绞线传输通常可达1500米左右双绞线好低不推荐成本相对较低、图像质最好、施工进度相对较快。表3 视频传输:从表2中能够看出,视频信号传输采取同轴电缆传输,同轴电缆含有价格较廉价、铺设较方便优点,所以,通常在小范围监控系统中;而光纤传输,可实现远距离传输,且传输质量高、不易受干扰、可实现一线路传输多路视频。所以,本项目中,结合现场实际情况,离中心机房在350米以内,采取视频线(75-5)传输,超出
27、350米范围,采取光纤(两芯)传输。 电源线传输:220V电源线:采取两芯线(2*1.5)12V电源线: 采取两芯线(2*1.0) 485控制线传输:采取两芯带屏蔽双绞线(2*0.75) 电源:采取四芯线(4*1.0)2)传输设备因为采取了光纤传输,需配和视频光端机,经过视频光端机,将模拟视频信号转换成光信号后经过光纤进行传输,以后,再将光信号转换成模拟信号。依据厂区特点,离监控中心超出350米摄像机需要光纤进行传输,所以,配和4对16路视频光端机(BL-FD16V1RD-20K),将超出350米摄像机传输分为四个区,每个区配和1对16路视频光端机,将各个区摄像机经过视频线传输到各区对应光端机
28、上(每一个区为以视频光端机为中心,以350米为半径内全部监控点),进而传输到监控中心。2.7.3系统原理图:1 系统原理图:图42 中心机房效果图:图53系统设计原理描述:由上图3可知,前端视频信号传输有两种方法,一个是采取同轴电缆传输,另一个是经光纤电缆传输。选择光纤传输,对应多了一对传输设备,首先,光纤发射机将云镜控制信号及视频信号经过光纤传输到光端接收机,经接收机接收后,将对应信号还原出来输入到对应设备上。信号线直接接到矩阵报警主机上,矩阵报警主机经过485通讯线跟视频矩阵进行连接。这么报警主机接收到前端红外探头报警信号后,上传给视频矩阵后,在电视墙上对应弹出联动报警视频信号画面。 云镜
29、控制信号输入到矩阵485接口上,供矩阵键盘对它们进行控制; 视频信号输入到视频分配器上,视频分配器传输过来视频信号一分为二,一路输入至硬盘主机进行录像,另外一路输入至矩阵上,再由矩阵输出电视墙监看。同时硬盘录像机还能够接入工厂内部网络,这么只要授权经过网络能够对每一台硬盘录像机进行实时画面查看、回放录像文件等,极大方便了用户操作。只要有网络接入地方,经过授权,任何一台接入厂内网络计算机全部可作为用户机。可经过美电贝尔专门用户端软件经过便利网络资源浏览到任何一路音、视频图像,还能够采取IE浏览器进行浏览,无需安装任何软件。假如工厂网络连接到英特网中,这么,数字硬盘录像机也能够接收工厂以外网络进行
30、访问。监控中心功效描述: 系统能够进行二十四小时录像,能够提供监控资料,方便以后天天查询。 经过矩阵控制键盘控制前端摄像机云台、能够对镜头拉近、拉远; 主控设备能够为报警进行联动,控制灯光、警号并自动开启录像等; 硬盘录机能够组成小型网络接入工厂局域网,监控画面能够经过网络;在授予对应用户权限后可分控,即网络监看、远程监控。电视墙设计思绪:因为每一台数字硬盘录像机全部配有显示器,可经过显示器在同一时间内监看到前端全部图像;配合电视墙使用,可用电视墙中监视器为前端某一个摄像机进行特定监看。电视墙组成是用12台21寸监视器一台42寸组成,其中这么配置是关键考虑用12台21寸监视器中每一台兼顾52路
31、图像轮循切换监看,在特殊情况,可将发生特殊情况地点摄像机固定下来监看。这么经过显示器和电视墙相结合,可实现对前端全部图像同时整体监看,也能够固定某一个画面进行特定监看。2.7.4系统供电: 中心机房供电:机房全部设备全部采取220V交流电源供电,由UPS电源提供; 前端全部设备也全部是由中心机房UPS电源统一布线(总线供电)进行供电,这么能够对前端全部设备电源进行统一管理;摄像机用是直流12V电源、球罩用是AC24V电源; 因为直接从机房供12V电源到前端摄像机,距离较远,电压衰减厉害,将会造成摄像机供电不足,所以,将采取直接供220V电源到前端摄像机处,经过变压器进行变压,再供电给摄像机。在
32、部署220V电源线时,需注意此电源线跟视频线要分开走线,即分开线管走线,以免强电带来视频干扰;2.7.5系统安全设计:1 设备安全本安防系统使用电气设备和主机电气安全和防雷安全指标符合国家和行业相关标准,为确保使用人员和设备安全可选择优异防雷设备(可选),整体防雷设施采取三级防雷方法,即:前端设备防雷、大楼电源防雷、机房电源和设备防雷。避雷器种类基础上分三大类型: 1)电源避雷器:按电压不一样,分22V单相电源避雷器和380V三相电源避雷器(安装时关键是并联方法,也串联方法)。“电源防雷器”并接在电力线路上,可遏制瞬态过电压和泄放浪涌电流。从总进线到用电设备端通常配置分为三级,经过逐层限压和放
33、电,逐步消除雷电能量,确保用电设备安全。依据不一样需要可选择“可插拔模块型”、“端子接线式”和“移动插座式”等品种。 2)信号型避雷器:多数用于计算机网络、通信系统上,安装方法是串联。“信号防雷器”接入信号接口后,首先能切断雷电进入设备通路,其次能快速对大地放电,确保信号设备正常工作。信号防雷器含有多个规格,分别可用于电话、网络、模拟通信、数字通讯、有线电视及卫星天线等设备防雷,多种设备输入口尤其是室外引入端,均应安装信号防雷器。3)天馈线避雷器:它适适用于有发射机天线系统和接收无线电信号设备系统,连接方法也是串联。防雷基础设计思绪:1)外部建筑物防雷依据GB50057-94中相关外部防雷设计
34、思绪,要求整个建筑物必需有避雷针,避雷带,引下线等外部防雷方法.2)接地系统检测依据电子计算机机房设计规范 GB 50174-93,针对接地能够采取独立接地或采取联合接地。3)电源系统防雷依据IEC1312防雷及过电压规范中相关防雷分区划分,针对关键系统防雷应分为三个区,分别加以考虑。只做单级防雷可能会带来,因雷电流过大而造成泄流后残压过大破坏设备或保护能力不足引发设备损坏。电源系统多级保护,可防范从直击雷到工业浪涌各级过电压侵袭。依据国家标准建筑物防雷设计规范GB50057-94()附录六要求,其首次雷击电流幅值为100KA,波头10us;二次雷击电流幅值为25KA,波头0.25us;全部雷
35、电流i50%按流入建筑物防雷装置接地装置计,另外50%按1/3分配于线缆计;首次雷击:总配电间每根供电线缆雷电流分流值为100*50%/3/3=5.55KA;后续雷击:总配电间每根供电线缆雷电流分流值为25*50%/3/3=1.39KA;而在电涌保护器承受10/350 us雷电波能量相当于8/20 us雷电波能量58倍,所以选择能承受8/20 us波形电涌保护器最大放电电流为5.55*8=44.4KA;即设计应选择电涌保护器SPD最大放电电流为5.55KA(10/350波形)、或40KA(8/20波形)。依据国家标准建筑物防雷设计规范GB50057-94()第6.4.7条要求,该级电涌保护器应
36、在总配电间处安装,即在LPZOA,LPZOB和LPZ1区交界处安装。第一级防雷系统并联安装在所保护设备电源室电源进线端,其目标是保护机房所在楼层楼前级供电系统安全,它可将上万伏过电压限制到三千伏。具体方法:在供电总配处并联安装一套一级防雷器(三相电源),作为机房电源第一级防雷。采取AM1-40/4。第二级防雷系统:第二级防雷器,作为次级防雷器,可将几千伏过电压深入限制到1点几千伏,雷电多发地带需要含有40KA通流容量,将第一级防雷泄放后出现雷电残压和电源线路中感应雷电流给再次泄放,防雷器可并联安装在机房电源进入端。具体方法:在监控机房电源进线处,安装一套二级电源防雷器,作为设备二级防雷防护。采
37、取PPS-II/1-40第三级防雷系统:这也是系统防雷中最轻易被忽略地方,单相用电设备,能够选择插座式防雷器作为第三级电源防雷器,其串联在设备前端,内部产生操作过电压(如感性或容性负载设备开启或关机等)和高压静电有极好防范效果。具体方法:在关键设备前端使用一套电源防雷插座,作为设备精细保护。采取LT A6-420NS 4)信号系统防雷信号系统和电源系统类似,遭受雷击关键原因除直接遭受雷击外还有建筑物外经过传输线路引入和1公里范围内发生雷击时感应雷。当雷击发生时,通讯线路和网络线路仍然会流入大约10%雷击能量,所以这部分防雷也是很关键。具体方法:A、在前端串联安装一套SV-2/024电源24伏、
38、BNC防护二合一防雷器,作为围墙红外线摄像机防雷。B、在中心机房机柜内安装COAXB-TV/16S机架式视频防雷器,作为视频线路到机房后端设备保护,SR-E24V/2S作为控制线到机房后端设备防雷。本系统防雷设备清单:序号设备名称型号数量配套设备/备注前端防雷1视频、电源防雷SV-2/024AC72围墙摄像机前端视频、电源、防雷后端防雷1后端机架式视频防雷COAXB-TV/16S5中速球后端视频、电源、控制线防雷2标称放电电流40KA四模块电源防雷器AM1-40/41后端电源防雷3失效指示MOV模块密封式 ,最大放电电流40KA,单相电源PPS-II/1-401后端电源防雷4滤波型防雷插座(中
39、等)LT A6-420NS1后端电源防雷表32 数据安全建立完善数据备份和恢复机制。确保数据不因物理介质损坏丢失。数据采取有效加密保护方法,确保数据安全。3 系统安全监控系统软件和存放监控系统信息全部主机和系统应严格身分认证机制,预防对系统非法侵入。监控主机操作系统和软件系统建立完善备份和灾难恢复机制,确保系统被损坏后快速恢复。可选择对应防病毒方法,安装杀毒功效强大杀毒软件,并立即升级。2.7.6 系统安装要求1 监控系统中影像信号经过线材传输到主机中,线材除了要求信号损耗率小外,还应重视环境对信号影响,即屏蔽性能应高。而管材用来保护线材,也应依据保护等级不一样,选择对应管材。2 本工程系统布
40、线采取标准化、结构化布线方法,为确保布线安全、节省、美观,全部电缆布线时均应用水平金属桥架连接至弱电井竖直桥架里,自弱电井出来电缆再经过桥架一直到主控室。3 本工程全部视频电缆在布设过程中,须自摄像机直接架设至主控室,中间不得产生任何断点及接头。4 电缆布设过程中应确保全部电缆均在PVC管、金属电管或桥架内不能暴露在外,应尽可能避开恶劣环境条件或易使管线损伤地段,应避开干扰较大区域。5 布线过程中要标识清楚、明了,易于改线、维护、管理。6 依据本工程所提出要求和根据一贯严格遵守工程建设标准、设计思想,并严格遵守以下国家和行业相关部门制订各项标准和规范: 商用建筑布线标准(EIA/TIA568B
41、) 国际布线标准(ISO11801) 建筑和建群综合布线系统工程设计规范(CECS 72:97) 建筑和建群综合布线系统工程施工和验收标准(CECS 82:97) 民用电器建筑设计规范(JGJ/T16-92) 中国电器装置安装工程施工及验收规范(CBJ232-82)第3章 商务部分3.1 设备材料清单及报价(见附表)3.2 交货时间和地点交货地点:香河海潮监控系统供货周期:30天3.3 付款方法商议第4章 项目管理4.1项目定义本项目已被我企业列为本年度关键工程项目。鉴于该项目标关键性,我企业将成立专题工程项目组。配置最强领导班子,调配全企业最优异工程技术、管理人员,组织一支强有力项目队伍,确
42、保该项目能圆满完成,并确保工程进度和质量。我企业响应招标要求,严格根据国家和招标文件技术要求施工,提供合理、完备施工方案,具体施工文档。4.2项目组织机构针对该项目标具体情况,结合我企业在系统集成实践经验,在和用户、监理企业充足沟通基础上,我企业提议项目组织机构以下图所表示:4.3项目标整体管理我企业在本项目中遵照“项目管理”模式来进行管理,选派含有丰富项目管理经验并经国家信息产业部认证“项目经理”来主持本项目。项目管理完全覆盖5个过程组:开启、计划、实施、控制、收尾;并把握其关键:范围、时间、成本,以最大满足业主对本项目标要求。具体管理范围以下:4.3.1 技术确保我企业是从事政府、企业、军
43、队、教育行业专业集成企业。企业在多年经营过程中,我们集成了一大批紧密合作伙伴,这些合作伙伴绝大多数是信息化领域业界领先单位。在工程实施时,我们有绝正确技术、资金等方面保障。4.3.2 工程管理工程管理应有依据。在工程施工过程中,我们将依据以下规范和标准对施工过程进行有效管理:1安全防范工程程序和要求(GA/T-75)2中国公安部颁发安防行业标准(GA/T70-94、GA/T74-94、GA/T75-94)3广东省安全技术防范管理条例(8月1日起施行)4电子计算机机房设计规范(GB 50174-93)5低压配电设计规范(GB 50054-95)6建筑和建筑群综合布线系统工程设计规范(7CECS7
44、2:97)7建筑和建筑群综合布线工程施工和验收规范(CECS89:97)8肇庆市公安局看管戒毒所对安全工作要求4.4工程管理实施:我们将就以下六个方面对整个项目标实施进行严格管理:物料管理、进度管理、质量管理、文档管理、用户关系管理、技术管理 。4.4.1 物料管理:物料管理是很多项目经理忽略问题,实际上俗话说好:兵马未动,粮草先行。因为系统集成物料很多,又通常无法用计算机进行管理,而工程每一个物料直接影响到系统顺利实施,为此,我企业很重视对现场物料管理,在施工过程中我们将做到以下几点:正确、立即、专员负责。 对施工过程中发料、取料、换料等多种事件,全部进行严格、规范文档统计。4.4.2 进度
45、管理:1建立正确项目实施步骤,确立工程实施步骤,明确工程实施各步骤次序。 2计划管理,凡事预则立,不预则废,工程实施一定做到有计划。 建立工程计划,以表格、甘特图等方法建立工程日计划、周工作总结和计划。同时,在计划管理过程中,针对实际情况采取以下策略来对计划进行灵活管理: 系统集成中影响进度原因较多,所以计划不能一成不变,要不停随具体情况调整。 召集各部门共同参与计划制订,因为系统集成通常需要多个学科配合,要求相关部门关键人物全部要参与计划制订。 整个项目组共同了解和掌握工程进度,做到步调一致。 4.4.3 质量管理:多媒体电教系统集成大部分工作是在现场完成,所以现场作业质量控制显得很关键。
46、1质量标准制订:行有行规,质量追求是无止境,所以我们将对质量要求以标准形式固定下来,达成了标准就算经过,不达标准就要返工。2现场作业质量管理:现场作业管理做到有明确程序和质量确保体系。程序和质量确保体系建设以行业作业标准来进行。 依据工程实施步骤,建立质量确保体系,对工程进行检验,跟踪质量确保体系运作过程和分析造成不良工程关键原因,制订对应方法和制度,明确质检和整改责任人,使工程质量一直处于闭环控制状态。 每一道工序应有些人检验,每一个工作应有些人负责整改。 3安全管理:制订对应安全规范,并严格要求按安全规范实施,现场做到有专员负责施工安全工作。 4.4.4 文档管理: 根据规范要求制订文档模板并组织实施,文档是过程踪迹,文档管理做到立即、真实、符合标准。 立即指是文档制作立即、归档立即; 真实指是文档中数据必需是真实有效。 符合标准指是文档格式和填写必需规范。4.4.5
