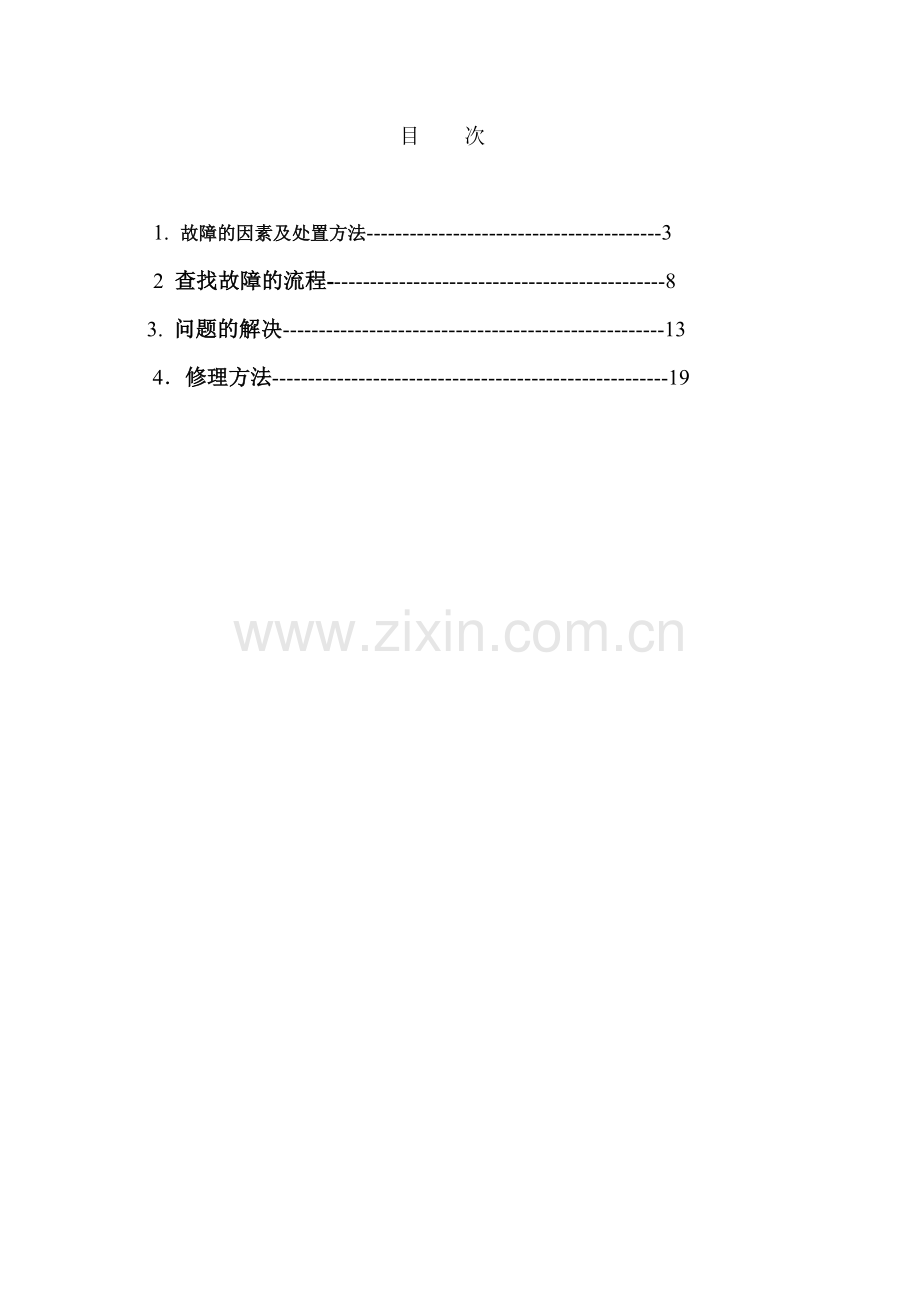

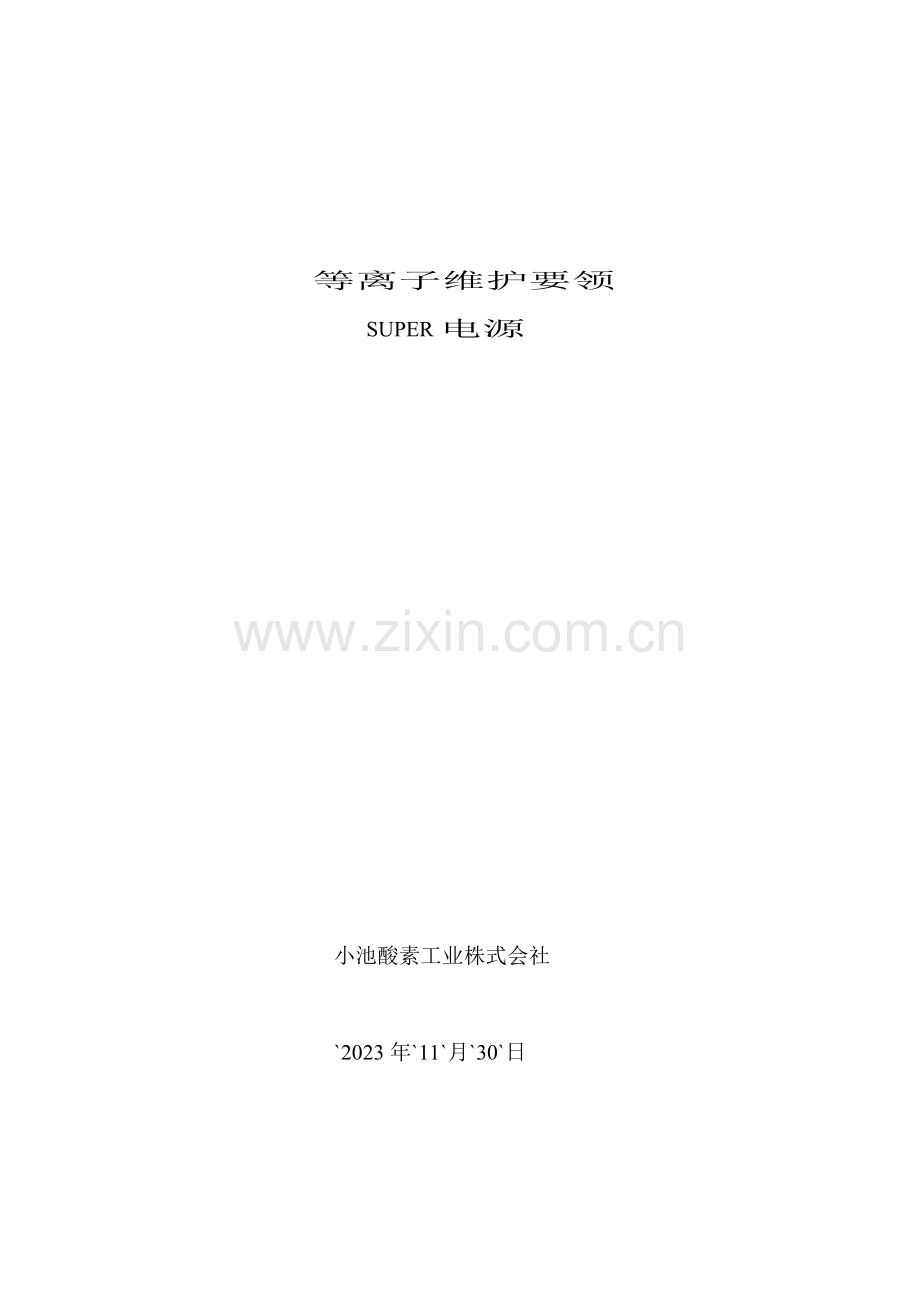

等离子维护要领 SUPER电源小池酸素工业株式会社 2023年11月30日目 次1. 故障的因素及处置方法-32 查找故障的流程-83. 问题的解决-134修理方法-191.故障的因素及处置方法标记含义 只发生于S-200 2 只发生于S-400 4S-200和S-400都发生 故 障 原 因 处 置记号准备完了指示灯不亮。紧急停止按钮被按动,或输入了紧急停止信号。松开紧急停止按钮, 或解除紧急停止信号。 处在气体检查（切割/开始）模式。选定切割模式。 空气干燥器不工作，或是空气干燥器异常。空气干燥器异常指示灯（红）亮，（KP-4052是绿灯闪， KP-4053是绿灯灭 ） 检查空气干燥器后，恢复电源。 各气体的供应压力低, 供应压力异常（红）指示灯亮。检查供应压力后，恢复电源。 冷却水量局限性或冷却水循环装置异常。冷却单元异常（红）指示灯亮。检查冷却水循环装置后，电源复位。标准水温设定为20-25。水量4L/MIN S-200水量6L/MIN S-400 电源本体内部异常温度上升。温度异常（红）指示灯亮。确认环境温度在40以下。确认冷却风扇是否正常运转。确认空气的吸入管是否堵塞。确认后恢复电源。 接入电压不合适。接入电压异常（红）指示灯亮。确认接电设备的电压。确认后恢复电源。 电源本体有过电流。过电流（红）指示灯亮。关掉电源本体电源开关,然后再启动。假如跳闸或过电流（红）指示灯还亮,可判断电源本体故障。ON信号不能输入。ON开关或电缆接线错误或断缐。检查ON信号系统。 引导弧不发生。各气体流量过大。特别是启动时的等离子气体。将各气体流量调至切割诸元流量。 等离子割炬的消耗品异常,或达寿命极限。检查等离子割炬的消耗品是否安装对的, 消耗严重时更换。高频不发生,或者弱。检查电磁阀壳体的高频电路板,有火花放电时,必须先关掉电源本体的电源开关，然后一边观测一边将高频放电间隙渐渐地调宽或调窄（大体标准为2） 引导弧系统接线错误或断线。必须先关掉电源本体的电源开关，检查引导弧系统,从电源本体查起,一直查到离子割炬 割炬的金属部分与割炬夹具接触,或太近，导致漏泄。ATC割炬紧固不良。割炬的树脂部分用夹具固定。封罩时, 直到割炬不能转动时止,使用工装将割炬端部紧死。 4转不到主弧上去等离子割炬离切割件太高。 IHS按切割诸元的穿孔高度调整。 相对喷嘴直径,切割电流低。 调整切割电流与切割诸元电流一致。 等离子割炬消耗品异常,或达寿 检查等离子割炬的消耗品是 命极限。 否安装对的, 消耗严重时更换。 主弧系统接线错误或断线。 必须先关掉电源本体的电源开关，检查主弧系统,从电源本体查起,一直查到离子割炬 等离子弧穿不透切割件，吹渣。板厚超过了穿孔厚度。在各喷嘴的切割诸元板厚范围内穿孔。 等离子割炬相对切割件太高。IHS按切割诸元的穿孔高度调整。 相对喷嘴直径，切割电流低。将切割电流与切割诸元电流一致。 各气体流量不适当。调整各气体流量与切割诸元流量一致。 等离子割炬的消耗品异常,或达寿命极限。检查等离子割炬的消耗品是否安装对的, 消耗严重时更换。 切割速度过快。调整切割速度与切割诸元 速度一致。 切割过程中断弧。切割高度过高。调整Dr.ELEC III，使切割高度与切割诸元 高度一致。 相对喷嘴直径，切割电流低。将切割电流与切割诸元电流一致。 切割速度过慢。切割速度过慢。 喷嘴端头沾付熔渣。清扫端头或互换。等离子割炬的消耗品异常,或达寿命极限。检查等离子割炬的消耗品是否安装对的, 消耗严重时更换。 切割面带坡度。切割高度过高。调整Dr.ELEC III，使切割高度与切割诸元 高度一致。 各气体流量不适当。调整各气体流量与切割诸元流量一致。 切割速度过快。调整切割速度与切割诸元 速度一致。 等离子割炬的消耗品异常,或达寿命极限。检查等离子割炬的消耗品是否安装对的, 消耗严重时更换。 割炬相对钢板倾斜。维修机械和切割平台。 切割面带坡度。切割高度过低。调整Dr.ELEC III，使切割高度与切割诸元 高度一致。 各气体流量不适当。调整各气体流量与切割诸元流量一致。 切割速度过慢。调整切割速度与切割诸元 速度一致。 等离子割炬的消耗品异常,或达寿命极限。检查等离子割炬的消耗品是否安装对的, 消耗严重时更换。 割炬相对钢板倾斜。维修机械和切割平台。 切割面上缘出现圆弧。切割高度过高。调整Dr.ELEC III，使切割高度与切割诸元 高度一致。 相对喷嘴直径，切割电流低。将切割电流与切割诸元电流一致。 切割速度过慢。调整切割速度与切割诸元 速度一致。 等离子割炬的消耗品异常,或达寿命极限。检查等离子割炬的消耗品是否安装对的, 消耗严重时更换。 切割面出现凹面。切割高度过低。调整Dr.ELEC III，使切割高度与切割诸元 高度一致。 各气体流量大。调整各气体流量与切割诸元流量一致。 等离子割炬的消耗品异常,或达寿命极限。检查等离子割炬的消耗品是否安装对的, 消耗严重时更换。 切割面出现规则波浪纹。切割高度过低。调整Dr.ELEC III，使切割高度与切割诸元 高度一致。 各气体流量大。调整Dr.ELEC III，使切割高度与切割诸元 高度一致。 气体系统漏气。从气体供应侧到等离子割炬端部，检查气体系统。 等离子割炬的消耗品异常,或达寿命极限。检查等离子割炬的消耗品是否安装对的, 消耗严重时更换。 切割机震动。检查切割机的机械震动。 由于上下动作，发生机械震动。下调Dr.ELEC III的敏感度（vr19）。但是，高度的追随性变差。 切割面出现不规则沟痕。等离子割炬漏水。更换等离子割炬及密封环。 等离子割炬的消耗品异常,或达寿命极限。检查等离子割炬的消耗品是否安装对的, 消耗严重时更换 切割机震动。检查切割机的机械震动。 由于上下动作，发生机械震动。下调Dr.ELEC III的敏感度（vr19）。但是，高度的追随性变差。 切割件成分不稳定。检查切割件。 熔渣付着多。超过各喷嘴切割板厚范围。在各喷嘴切割板厚范围内切割。 没按切割诸元 切割。特别是速度慢。检查各切割诸元的设定。 等离子割炬的消耗品异常,或达寿命极限。检查等离子割炬的消耗品是否安装对的, 消耗严重时更换。 切割件属特殊材料。检查切割材料。 电极消耗快各气体流量不适当。调整各气体流量与切割诸元流量一致。 未使用适合切割电流及气体的电极。使用适合切割电流及气体的电极。（软钢/非铁） 冷却水量局限性或冷却水循环装置异常。检查冷却水循环装置。（标准水温设定 20-25。水量S-200 4L/min S-400 6L/min） 冷却水不合适。使用纯水或蒸馏水。确认冷却水是否污浊。假如污浊就要更换。使用不冻液的场合，要使用指定的不冻液。 由于断弧，进入弧OFF状态。通过OFF信号，使弧进入OFF的控制程序。（在切割件上极力让弧停止） 所使用的气体中混有水分。更换消耗品时用风吹，直至水分吹干。气体配管要吹风干燥。 喷嘴消耗快钢板超过可穿孔的厚度。在各喷嘴的切割诸元板厚范围内穿孔。 切割板厚超过可切割范围。在各喷嘴直径的板厚切割范围内切割。 未按切割诸元 切割。检查切割诸元的设定。 未使用适合切割电流及气体的电极。（软钢/非铁）使用适合切割电流及气体的电极。（软钢/非铁） 冷却水量局限性或冷却水循环装置异常。检查冷却水循环装置。（标准水温设定 20-25。水量S-200 4L/min 以上） 冷却水不合适。使用纯水或蒸馏水。 O形环维护的润滑脂不合适。必须使用纯正的硅质润滑脂，很少量涂抹。 由于断弧，进入弧OFF状态。通过OFF信号，使弧进入OFF的控制程序。（在切割件上极力让弧停止） 与钢板或穿孔时发生的熔渣接触,产生串联弧。注意不要接触钢板或穿孔时发生的熔渣。 电流启动时读入拐角切割电流，比正规启动时间（2.5sec.260A）快。避免读入拐角切割电流。 4接触式做初始高度时，出现火花。初始高度时避免提前送气（无负荷电压OFF）。 4涡流环容易损坏。电极及喷嘴达成使用寿命,或已损伤仍在使用。电极及喷嘴达成使用寿命,或已损伤时，立即更换。 未装O形环。换等离子割炬时必须确认。 操作上的问题。精心操作，牢固地装在等离子割炬上。 沾有尘埃。清扫喷嘴和涡流环。 内罩容易损坏。紧固量不够。更换等离子割炬的消耗品时，紧固牢固。 冷却水不合适。使用纯水或蒸馏水。 O形环维护的润滑脂不合适必须使用纯正的硅质润滑脂，很少量涂抹。 沾有尘埃，使紧固不良。清扫螺纹。 外罩容易损坏。超过穿孔允许板厚。在各喷嘴的切割诸元 板厚范围内穿孔。 紧固量不够。更换等离子割炬的消耗品时，紧固牢固。 电极及喷嘴达成使用寿命,或已损伤仍在使用。电极及喷嘴达成使用寿命,或已损伤时，立即更换。 沾有尘埃，使紧固不良。清扫螺纹。 O形环容易损坏。冷却水量局限性或冷却水循环装置异常。检查冷却水循环装置。（标准水温设定 20-25。水量S-200 4L/min S-400 64L/min以上） 冷却水不合适。使用纯水或蒸馏水。 O形环维护的润滑脂不合适必须使用纯正的硅质润滑脂，很少量涂抹。 等离子割炬容易损坏。冷却水量局限性或冷却水循环装置异常。检查冷却水循环装置。（标准水温设定 20-25。水量S-200 4L/min S-400 64L/min以上） 各部件未安装牢固。（特别是内罩和外罩）安装要牢固。特别是内罩和外罩。 O形环维护的润滑脂不合适必须使用纯正的硅质润滑脂，很少量涂抹。 ATC割炬安装不良。封罩时, 直到割炬不能转动时止,使用工装将割炬端部紧死。 4冷却水不合适。使用纯水或蒸馏水。 喷嘴接触检测用的电缆接头紧固螺丝松动，导致该处打火烧损。机械式接触检测的场合不使用，所以，卡具和紧固螺丝须从割炬上拆除。 2等离子割炬端头漏水。各部件未安装牢固。（特别是O形环）安装要牢固。特别确认O形环的有无或状态。 等离子割炬漏水。等离子电缆松动或损伤。再紧固等离子电缆。损伤时更换等离子电缆 等离子割炬损伤。更换等离子割炬。 外罩脱落。电极受外界冲击，或受热超过耐热极限。电极孔如无伤痕，变形，烧损，可重新组装使用。电极孔如有伤痕，变形，烧损，应更换电极 2 查找故障的流程21分类 电源ON时的问题 穿孔时的问题 切割品质的问题 消耗品寿命的问题电源故障的场合22电源ON时的问题 等离子电源ON时发生的问题，通常可认为是机械方面的问题。关于电源，内部构件的损伤是重要因素。在机械方面，为了安全而设立的检测仪器会显示出损伤。基本上可通过确认报警显示来应对。切割准备电源、切割机，气体的准备气体设定的确认 电 源 灯 亮 电源开关OFF气体检测开关ON输入电源断线保险丝断线NO YES 电源部分故障控制盘信号线不良 NO准备完了灯亮 电源本体异常灯亮紧急停止起作用 NO 参照电源报警一项 ON时参照电源报警一项压力调整器不良气体阀不良气体软管不良气体软管连接不良气 体 喷 出通过气体检测释放气体 检查后更换ON信号不良ON信号电缆不良 NO NO 2。3穿孔时的问题 穿孔方法在现在运转中的机械上,总共有2种。（1） 割炬一边下降，一边放出引导弧，随着主弧发生，机械移动。（2） 割炬下降到预定高度后，放出引导弧，随着主弧发生，机械移动。 不管哪种场合，主弧发生过渡到通常的切割速度之前，都会发生特有的问题。 喷嘴、电极不良。罩、割炬头紧固不良。气体流量大。割炬夹具位置不正。 NO NO 高频弱，割炬不发生 引导弧发生 ON 调整罩高频电缆断线YES YES NO向主弧过渡喷嘴、电极不良。罩、割炬头紧固不良。气体流量大。割炬夹具位置不正。母材电缆断线，切割件与割炬距离远，割炬太高。 YES检查后，更换，整备。YES 切不透消耗件损坏或不良，切割速度快，切割件属特殊材料（磁性），切割件带磁力，切入模式不合适，切割电流低。检查，调整，更换。 NO附着熔渣 YES消耗件损坏或不良，切割速度快或慢，气体量大，切割件属特殊材料，切割件带磁力，切割电流低或高。检查，调整，更换。 NO24切割品质的问题 这类问题涉及到割炬、消耗品和切割条件。 解决之际，需要一般性的有关等离子的知识，所以请另行确认。 请熟悉等离子的品质相对切割件割炬倾斜。消耗品损坏、不良。切割速度快。气体量小。割炬位置高。 YES 切割面鼓肚 NO YES切割面凹陷相对切割件割炬倾斜。消耗品损坏、不良。切割速度慢。气体量大。割炬位置低。 NO YES切割面粗糙机械振动。消耗品损坏、不良。切割速度快。气体量大。 NO 机械调整不良。测量位置问题（测的是最高凸起点）。消耗品损坏、不良。切割高度不对。 尺寸精度不良YES 25消耗品寿命的问题 消耗品异常消耗品启动顺序及装置是否异常。确认冷却水的压力、流量和水质。确认电流值、电流的启动。确认气体配管的污浊。确认气体纯度。 NO YES NO对的安装合适的消耗品。 消耗品是否合适。 YES NO切割条件是否合适。调整切割条件：气体设定、切割速度、高度。 YES YES割炬与钢板接触。确认高度仿形装置。确认程序。确认机械操作。克制钢板向上反弹。确认穿孔模式。 NO YES 发生断弧确认程序。确认切割机动作。26电源故障的场合 NO 有无主弧报警。过电流。1 IGBT破损、电流失衡、电解电容破损（短路）。2 温度异常，冷却条件不亮，风扇停止，周边温度过高，温度探测器不良。3输入电压异常，输入电压超限。 YES YES有无引导电流流通电源割炬间短路。割炬导线短路。 NO YES有无高频发出割炬一侧漏泄。调整罩。 NO YES高频发生器出火花 NO NO有无引导电压发出整流器故障。 YES YES引导期间不出弧、无负荷电压低。整流器故障。 NO割炬一侧漏泄。调整罩。3. 问题的解决3.1故障因素的解析故障点按以下顺序说明。 电源ON时的问题 穿孔时的问题 切割品质的问题 消耗品寿命的问题3.2电源ON时的问题3.21 电源报警（1） 报警显示及其内容 电源正面的左上方有6个异常指示灯亮（正常时不亮）。 灯亮的因素： 上层 AIR DRYER （空气干燥器异常） GAS PRESURE （气体供应压力异常） COOLER UNIT （冷却水水量异常） 下层 OVER CURRENT （电流控制异常） INPUT OV/LV （输入压力异常） EMP OVER T （电源温度异常） 发生报警后，弧瞬间消失，气体的流出也停止。一旦发生报警，不排除异常因素、不按电源装置的复位键，就不能恢复。报警过程中，发生的报警信息，显示在电源装置上。 空气干燥器异常 空气干燥器的电源不是ON的状态或发生故障时，准备完了指示灯闪。 气体供应压力异常 供应气体（氧气、空气）的压力低于规定值（约4kg/c）时，灯闪。 冷却装置异常 冷却水供应装置异常时（冷却水水量局限性），灯亮。 过电流 整流器的变压器输入电流过大时，灯亮。 输入压力异常 接受电压超过规定值时（额定电压/20%），灯亮。 温度异常电源装置内部组件（主变压器、主半导体元件等）的温度异常上升时，灯亮。 序列器回路异常 序列器电池电量局限性时，灯亮。（2） 障碍的解决 空气干燥器异常 空气干燥器异常运转指示灯亮 未按通电源开关按通 不亮 已按通电源开关 电源开关 （SW1）故障 电源电压异常 空气压力低 遵照规定值 空气压力正常 压力开关（PRS1）故障 风扇电机（FM）故障 继电器（CR）故障 气体压力异常气体压力异常确认压力计正常压力开关（PS1、PS2、PS3、PS4）不良。 异常确认调整器 上升 设定压力不良；源头压力低。 不上升 调整器源头压力 正常 调整器或压力计不良。 不正常 遵照规定值 冷却装置异常 冷却水水温高确认冷却器设定温度 高调低。正常确认冷却器动作参照冷却器使用说明书。参照冷却器使用说明书关于运转、操作事项及关于异常、故障事项。 温度异常温度异常晶体管散热板不热 温度开关不良发热 PSB5不良 降温后再启动 可启动 继续使用 散热板再次发热时 停机 清扫吸气过滤 冷却扇故障 输入电压异常输入电压异常确认输入电压是否符合规定值 不符合规定值符合规定值 遵照规定值电路板（PCB5）故障 过电流过电流复位后再启动 可启动 继续运转不启动晶体管（Q1AQ4A、Q1BQ4B）故障电路板（PCB3A、PCB4A、PCB3B、PCB4B、PCB5、PCB6）故障 变流器（CT1A、CT1B）故障3.22 冷却器报警 冷却水用的冷却器的正面2个指示灯亮。 冷却器异常（冷却器自动停止）属冷却器故障 冷却水异常 冷却器异常 参照使用说明书 冷却水异常 冷却器内部装有回水水量检测器，当检测出未达成规定水量时则出现异常。其因素如下： 割炬内有水垢-途径堵塞，水流不畅。 水泵故障-水泵正常但压力异常高时，很大也许是途径堵 塞。正常值虽因软管长度而异，一般为79kg左右。超过10kg时即 有堵塞的也许。 水泵入口虑网堵塞（情洗水箱内的虑网）水质劣化-不冻夜加入过多，或未换掉。不冻夜应每一季换一次。如过期使用，不冻夜中的重要成分乙二醇会凝结为颗粒，有也许导致堵塞。 冬季水泵、水管结冻。 水泵过负荷-跳闸。极有也许跳闸，应查找因素。 割炬内部“水路管”松弛-“水路管”装在割炬内部，松弛时会偏向电极，使电极与“水路管”间狭窄，水流不畅。3.23 与水有关的故障 割炬端头、水软管结露水温比室温低高一点设立。 冷却水不流动 冷却水供应装置为启动 参照使用说明书电磁阀箱内的水用电磁阀故障（SW1、SW2） 更换。割炬及割炬导线内堵塞 清洗或更换。冷却水软管裂化、破损 修复或更换。3.24 与气体有关的故障 气体不流动 割炬内部堵塞 清洗内部或更换。 流量计堵塞 解体清洗。电磁阀箱内的电磁阀故障 更换发生故障的电磁阀 氧气 SV1、2、6 空气 SV3、4、5 电源装置内序列器ROM故障 更换ROM电源装置内序列器故障 更换 辅助气体不流动 内罩紧固不牢 紧固到极限。 3.3 穿孔时的问题3.31 不发生引导弧 一方面判断高频发生器高频发生通道是否发生高频。 不发生高频。 高频发生通道的间隙正常，但不发生高频。这种时候，部件发生故障的也许性大。现场修复很难做到。 虽发生高频，但很弱、不连续。 虽有也许高频电路板发生故障，但通过调整通道间隙，有也许恢复正常。通道不干净。 有良好的高频发生。将喷嘴、电极换成新的，启动一次。喷嘴、电极处无高频发生痕迹时，有也许是高频电缆水冷电缆断线。割炬内的绝缘有也许破坏。闻割炬周边的气味。树脂烧焦味。喷嘴、电极处有高频发生痕迹时， 调低气体压力，试点火。无引导火焰时，有也许是引导弧回路故障。 是否发生负荷电压-主回路故障。 启动时，用电压表测，应显示350V左右。3.32 有引导弧发生，但过渡不到主弧上去。 需要确认主弧的移动高度是否过低，是否主线不能向主弧过渡。 3.33 割炬高度很低时才过渡 气体泄漏等导致引导弧的弧伸展局限性。 负荷电压局限性（主回路的无负荷电压是否达成360V）。即使割炬高度很低也不能过渡 无负荷电压（主回路的无负荷电压是否达成360V） 母材电缆接触不良、脱粒。 电源本体故障。3.34 切割开始按钮ON，但引导弧不点火。 电源装置不启动 发生报警 参照前一章，排除异常。 NC装置引出的信号线断线 确认信号线是否断线或是解除不良。电源装置内电路板（l ref CONT）故障 更换。 高频不发生 清扫电磁阀箱内火花通道 清扫后调整 电磁阀箱内高频发生器电路板故障 更换。 电源装置内操作电源保险F3烧断 更换。 信号电缆断线或接触不良 检查各装置间信号电缆。 电源装置内继电器X3故障 检查或更换 电源装置内序列器故障 更换。 发生高频但引导弧不点火 清扫电磁阀箱内火花通道 清扫后调整。割炬导线内引导电缆、水冷电缆断线 更换电源装置内启动补偿回路部件故障 检查、互换电源装置内的二极管D13,电阻R18，电容C20、C21、C 23。电源装置内硅可控整流器THY5及其弧回路故障 检查、互换电阻R16、二极管D10等。3.35 切割弧不能移至切割件。 母材电缆断线或接触不良 检查。 割炬太高 设为适当值。 操作盘与电源装置间信号电缆断线或接触不良 检查。 电源装置内印刷电路板（l ref CONT）故障 更换。 电源装置内硅可控整流器THY4及其弧回路故障 检查、更换硅可控整流器THY4，继电器 CR1,电阻R15, 二极管D9。电源装置内启动补偿回路部件故障 检查、更换电源装置内二极管D12，电阻R17，电容C18、C19、C22。3.36 引导弧、切割弧出现，但不久便出水。引导弧、切割弧出现之后，从喷嘴孔出水 因素是水冷却局限性，继续使用的话，会缩短割炬寿命，请及早采用对策。确认冷却水流量 确认冷却水流量，如低于4L/min,则是冷却器内部的 流量控制开关有问题。实测箱内水温，比规定值高时 参照冷却器使用说明书。3.4 切割品质的问题3.41切割精度不良（尺寸精度） 属机械精度问题。3.42 割炬易损伤 电极破损时的弧停止太慢。（在操作者交替容易发生） 高度探测器的高度仿行或极间仿行的设定电压低，容易与材料等接触。3.43 切割件背面有打火痕迹。 切割平台的齿牙损伤，导致与切割件的母材电缆接触不良。（切割铝材时，假如不直接与母材电缆连接，背面就会出现伤痕。）3.44 消耗品寿命的问题 电极寿命短。1 发生漏气。（割炬内部，割炬导线）2 喷嘴尺寸与电流值不一致。3 喷嘴的旋转方向与涡流环的旋转方向不一致。4 冷却水水量局限性（与流量检测器故障相伴而生）。接近下限4.0L/min。5 启动时，瞬间喷嘴损伤启动电流不能控制，需要测定波形。6 只是喷嘴消耗快穿孔程序不对初始高度低。7 流量设定不对的。4 修理方法41 电源的修理411 晶体管变频器方式的概要 这种方式的原理时，对商用频率的交流进行整流，变换成直流，再通过晶体管变频器变换成高频交流，之后通过变压器减少电压，再度整流，介助直流抑流器，对弧负荷提供平稳的直流。1） 变压器体积小，重量轻。2） 将商用频率提高数十倍乃至数百倍，所以应答速度快。 商用电源（220v ） 直流 高频直流 直流抑流器整流器变压器整流器晶体管变频器41修理所需的工具 调整电源之际，需要注意：（1） 须充足注意防止触电。要铺绝缘垫，不要误接通电源，设立施工作业警示牌。（2） 进行部件、电路板等的时候，接触前先用电笔等检查是否有电。（3） 针对大的电容，特别需要注意。其放电需要时间，请用量表检查是否已放电。警 告 触电危险：在与电力线接通以及拆下外罩的情况下，检查电源时 需要时刻注意。在电源装置内有导致人员受伤及伤亡的电压。413 必要的测量器具（1） 夹钳式量表 请准备可测400A的和200A以上的。（2） 同步示波器 请准备可确认波形的。414 4053电源的调整与修理 在更换电路板、IGBT等电器元件之后，或在调整电源的时候，需要一边切断等离子，一边做下述二项调整。（1） 平衡调整请观测WK-3624的TP1（0V）与TP5间的波形。电压范围为2V/DiV左右。扫频速度为1030S/Div即可。请用微调VR7来调整。需要调齐相邻波形的高度。用切割机所使用的电流调整。比如360V。WK-3624的check pin 与VR的配置KP-4053正面盘内印刷电路板WK-3624TP1（OV） TP2TP3TP4TP5（波形观测）VR1TP6VR2TP7VR3TP8VR4TP9VR5TP10VR7（整合波形）TP11左侧A回路 右侧B回路带VR的是WK-3624 WK-3624 TP1-TP5之间的波形。也许混入杂波不容易看清，波形的高度用VR7调整到同一水平。（2） 输出电流的测定用钳式量表卡在附页构成图中的69和76，确认各自的电流是否一致。如在200A时，各自为100A；在260A时，各自为130A。假如不在同一水平，请用电路板WK-3705S02中的VR1（A电源）VR2（B电源）来调整。415 4053电源的调整 T1时400V用的。 与4053作同样的调整后，进行下述调整。（1） 平衡的调整请观测附图WK-320
