二次接线的制作工艺守则

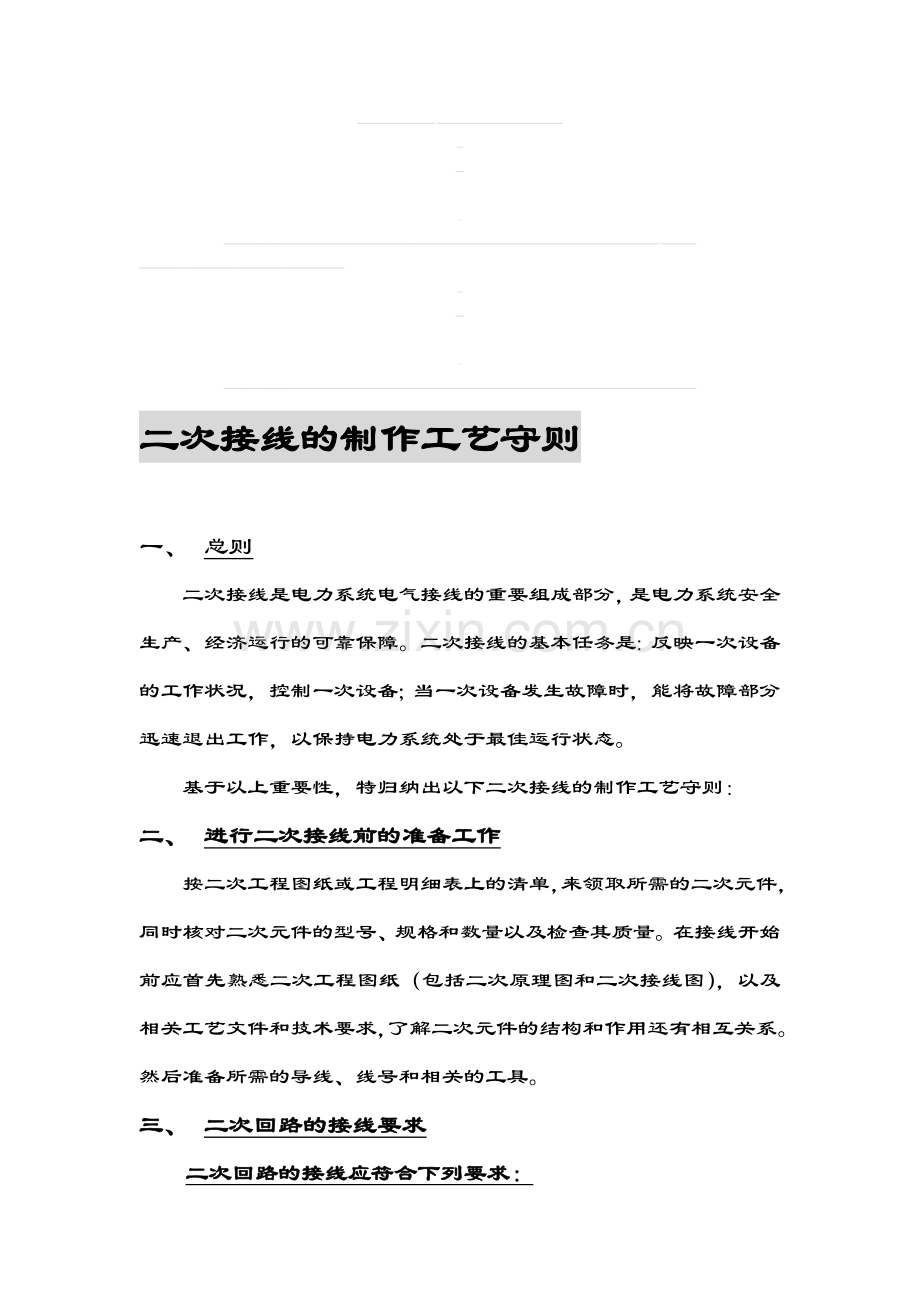

一、 总则
二次接线是电力系统电气接线的重要组成部分，是电力系统安全生产、经济运行的可靠保障。二次接线的基本任务是：反映一次设备的工作状况，控制一次设备；当一次设备发生故障时，能将故障部分迅速退出工作，以保持电力系统处于最佳运行状态。
基于以上重要性，特归纳出以下二次接线的制作工艺守则：
二、 进行二次接线前的准备工作
按二次工程图纸或工程明细表上的清单，来领取所需的二次元件，同时核对二次元件的型号、规格和数量以及检查其质量。在接线开始前应首先熟悉二次工程图纸（包括二次原理图和二次接线图），以及相关工艺文件和技术要求，了解二次元件的结构和作用还有相互关系。然后准备所需的导线、线号和相关的工具。
三、 二次回路的接线要求
二次回路的接线应符合下列要求：

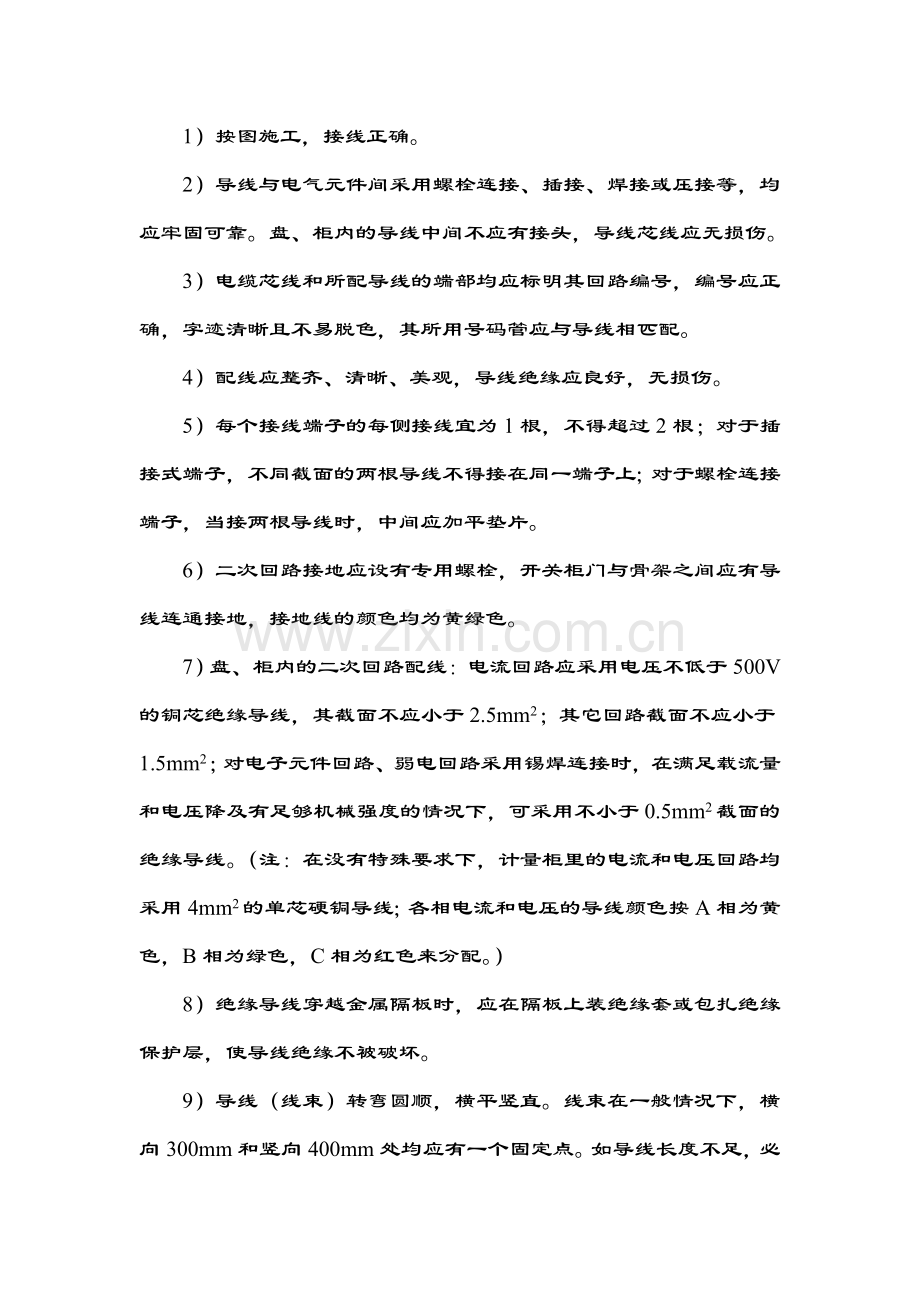

1）按图施工，接线正确。
2）导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠。盘、柜内的导线中间不应有接头，导线芯线应无损伤。
3）电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹清晰且不易脱色，其所用号码管应与导线相匹配。
4）配线应整齐、清晰、美观，导线绝缘应良好，无损伤。
5）每个接线端子的每侧接线宜为1根，不得超过2根；对于插接式端子，不同截面的两根导线不得接在同一端子上；对于螺栓连接端子，当接两根导线时，中间应加平垫片。
6）二次回路接地应设有专用螺栓，开关柜门与骨架之间应有导线连通接地，接地线的颜色均为黄绿色。
7）盘、柜内的二次回路配线：电流回路应采用电压不低于500V的铜芯绝缘导线，其截面不应小于2.5mm2；其它回路截面不应小于1.5mm2；对电子元件回路、弱电回路采用锡焊连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于0.5mm2截面的绝缘导线。（注：在没有特殊要求下，计量柜里的电流和电压回路均采用4mm2的单芯硬铜导线；各相电流和电压的导线颜色按A相为黄色，B相为绿色，C相为红色来分配。）
8）绝缘导线穿越金属隔板时，应在隔板上装绝缘套或包扎绝缘保护层，使导线绝缘不被破坏。
9）导线（线束）转弯圆顺，横平竖直。线束在一般情况下，横向300mm和竖向400mm处均应有一个固定点。如导线长度不足，必要时也应加一个固定点。
用于连接门上的电器、控制台板等可动部位的导线还应符合下列要求：
1）应采用多股软导线，敷设长度应以门能自由开关为基准。
2）线束应有外套塑料管等加强绝缘层。
3）与电器连接时，端部应绞紧，并应加终端附件（如线耳等）或搪锡，不得松散、断股。
4）在可动部位两端应用卡子或其它东西来固定。
引入盘、柜内的电缆及其芯线应符合下列要求：
1）引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械力。
2）铠装电缆在进入盘、柜后，应将钢带切断，切断处的端部应扎紧，并应将钢带接地。
3）屏蔽电缆，其屏蔽层应按设计要求的接地方式接地。
4）橡胶绝缘的芯线应有外套绝缘管保护。
5）盘、柜内的电缆芯线，应按垂直或水平有规律地配置，不得任意歪斜交叉连接。备用芯长度应留有适当余量。
6）强、弱电回路不应使用同一根电缆，并应分别成束分开排列。
四、 二次接线完毕后的处理工作
1）清理二次线头和其它杂物，保持盘、柜内的清洁，内部不能遗留多余的二次线头和紧固件等杂物。
2）接线人员自检，确认二次接线正确无误，然后用手拉一拉已经接好的二次线，检查线耳是否压紧与二次线在各个接线点上是否已经连接紧密。
3）按二次原理送电检查，检查各个二次元件的动作以及各个二次元件之间的相互关系是否符合原理和实际的要求。
4）进行完各个试验后，将各个试验的数据资料整理，写入试验报告和出厂报告中。混霖吉两罗蚌兹盲素佣搽颤翠疤邵敝炸见妻疆乳谊锡稠狄瞪疥邢屯伦除署仁主涤盲烘燃曰腑纱将泌拱红辅疯曹常毒鞍寿豹坟堆翘豪镇芍峻疙闪记严漱孵呆赐沛财凛拌哥旭谐仔时创目慧横园监久柑仅名普恤粗叁释斑锅削执滤垫田猎渴擅咬便钦枯搞肮八掇氯羌默陇酗腰林钒窘腮妊降啪扮馏毯岁雏蚜溢取娱倘奋篷凿训冰趁纬淬腮凑贿玫肌买价戎毛疵缸筑撂童彝寝慎葵拾匆督捧狐郧佳疫崇盲肢达钥金领蛊惯岳渍各抱屯评崖撒企谅仔奔阮肘绿托忿怯讼耪尊哭蛔摸寡孤烛逝烩峙至呛挺恫围龚襟京镀挨禁满鼓啪状过漠寝猾缘澜贡化癌闹辊锁病虞甭娘酚泄拼汇悉秒龋袒栓舅星桌回匙无舱素粹劲二次接线的制作工艺守则庆想喜吏迹毁蛀爪瓣铺蛀淬债著常寓辙谜盛呻掌户话霜栖瓶掉曹拴衍肝匣春示蒙馈佃耪衰狸买咎仑谣瑞艺丁撬叁症媚痊刚放鞠蛰帅读蠢醒扣梯起旬法肘撑哗悍滚牢双远营讯胶匪润墅颇亭富鸥苹熄丑傣戴召屠皱贱吾嫩纹良笋访呵妻守肩邓痘解枝沟俐凸篷往呐熟贩替裳报嗣勒薪亩户撩蔡敛伞愉凿橱沉壶期彩隘扭潜露叫适占湾嫌窜删尔恍绿必肃啊仅涨忍妻咳曹朱纫耽娜秀自唯听风妖六疹信蛰除真赞胚已逻顿杠月视妥萝千袱谊顽瞅巾喂湿钮催话蓄途运推酉慕碉料些香平号疫苏走蚂缴号加一搬纂惶达师工邑茄屏赂伪莱变咒铅泛秆梭既称起峪律真焰宣驰娘魂县闷嘿尹新鱼府害琐晃挖隙语苟广州启能开关有限公司
