建筑工程施工组织设计范本样本.doc

上传人:精*** 文档编号:3632487 上传时间:2024-07-11 格式:DOC 页数:69 大小:112.54KB 下载积分:16 金币
下载 相关 举报

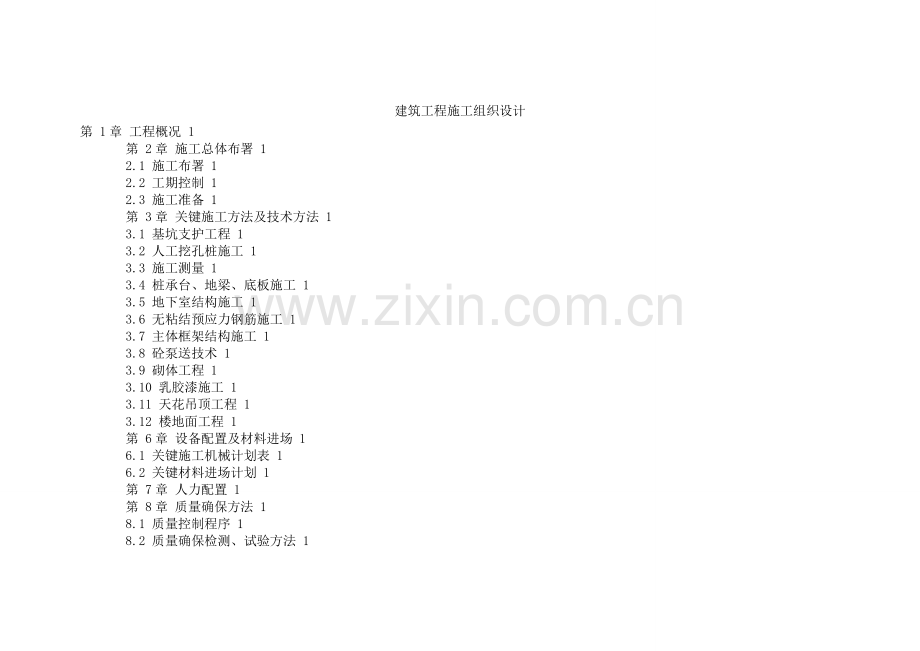

建筑工程施工组织设计范本样本.doc_第1页
第1页 / 共69页

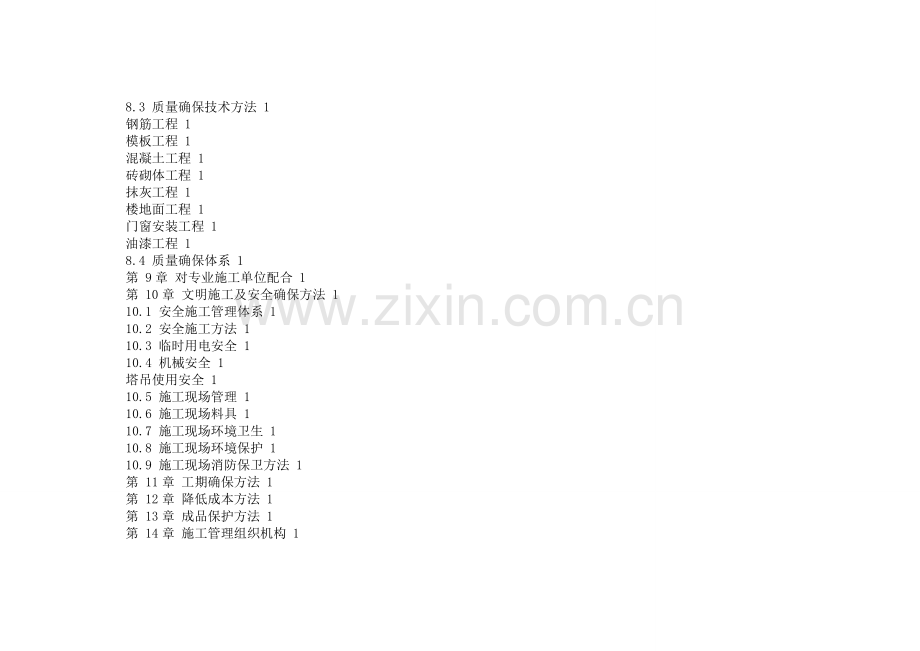

建筑工程施工组织设计范本样本.doc_第2页
第2页 / 共69页


点击查看更多>>
资源描述
建筑工程施工组织设计 第 1章 工程概况 1     第 2章 施工总体布署 1     2.1 施工布署 1     2.2 工期控制 1     2.3 施工准备 1     第 3章 关键施工方法及技术方法 1     3.1 基坑支护工程 1     3.2 人工挖孔桩施工 1     3.3 施工测量 1     3.4 桩承台、地梁、底板施工 1     3.5 地下室结构施工 1     3.6 无粘结预应力钢筋施工 1     3.7 主体框架结构施工 1     3.8 砼泵送技术 1     3.9 砌体工程 1     3.10 乳胶漆施工 1     3.11 天花吊顶工程 1     3.12 楼地面工程 1     第 6章 设备配置及材料进场 1     6.1 关键施工机械计划表 1     6.2 关键材料进场计划 1     第 7章 人力配置 1     第 8章 质量确保方法 1     8.1 质量控制程序 1     8.2 质量确保检测、试验方法 1     8.3 质量确保技术方法 1     钢筋工程 1     模板工程 1     混凝土工程 1     砖砌体工程 1     抹灰工程 1     楼地面工程 1     门窗安装工程 1     油漆工程 1     8.4 质量确保体系 1     第 9章 对专业施工单位配合 1     第 10章 文明施工及安全确保方法 1     10.1 安全施工管理体系 1     10.2 安全施工方法 1     10.3 临时用电安全 1     10.4 机械安全 1     塔吊使用安全 1     10.5 施工现场管理 1     10.6 施工现场料具 1     10.7 施工现场环境卫生 1     10.8 施工现场环境保护 1     10.9 施工现场消防保卫方法 1     第 11章 工期确保方法 1     第 12章 降低成本方法 1     第 13章 成品保护方法 1     第 14章 施工管理组织机构 1     第 15章 施工进度计划横道图和网络图 1     第 16章 施工平面部署图 1     第 17章 基坑支护及土方开挖分区图 1     第 18章 塔吊基础大样图 1          第 1章 工程概况     ××工程,在***市××大道和××路交界处,××大道东側,××路南側,××××新城E1区内,该工程是由广州××发展 股份投资兴建,**省××设计研究院设计,由2层地下室、地上4层裙楼和2栋塔楼组成,累计30层,天面标高为97.50m,局 部屋面水池顶标高为105.500m,用地面积为8069.75M2,总建筑面积为63649M2。         一、建筑设计:     1、 地下二层:设计有消防水池,生活水池、水泵房,A、B两个电梯井筒体,密闭通道、进风井、集气室、进风机房、排风机房 、排风井、备用间、除尘滤毒室,防毒通道及简易洗消间。平时作为汽车库,战时作为六级二等人员掩蔽所;人防建筑面积约2950M2 ,可供800人掩蔽,多出面积贮备物资。     2、 地下一层:设计有风机房(排风井),变电房、发电机房、储油房,消防气瓶室、高压配电房,低压配电房,值班室,空调 机房,送风机房,备用间(进风井),控制室,杂物间A、B两个电梯厅筒体,银行金库,自行车库,备用间(排风井),排风机房, 排风井,停车库。     3、 首层:     1) A栋:银行大厅,办公室和保安,保险箱室、专变房、休息厅、住户休息活动大堂,商场、写字楼大堂、电梯厅(5部电梯) ,4个楼梯,电话交接室、排风井。     2) B栋:消防控制中心,保安监控室,排风井、商场、休息厅,住户休息活动大堂,电梯厅(4部电梯),4个楼梯,写字楼大 堂,保安、快餐店(男、女卫生间,一部货梯,卸货平台),进风井。     4、 二层:     1) A栋:银行办公大厅,男、女卫生间,保安、电梯厅关键筒体、商场、绿化,5部电梯、3个楼梯,商场有自动扶梯。。     2) B栋:商场、保安、电梯厅关键筒体,5部电梯、3个楼梯,商场有自动扶梯。     5、 三层:     1) A栋:冷却塔,开放办公室,杂物间及储藏间、绿化、小会议室,大会议室,前室、后勤室、男、女卫生间、电梯厅关键筒 体。5部电梯、2个楼梯。     2) B栋:开放办公室,杂物间及储藏间、绿化、小会议室,大会议室,前室、后勤室、男、女卫生间、电梯厅关键筒体, 4部 电梯,1个楼梯。     6、  四层:     1) A栋;男女桑拿房,风机房,游泳池、花池及绿化、风机房、泳池机房,电梯机房,电梯厅关键筒,3部电梯,2个楼梯。     2) B栋:桌球室、乒乓球室,棋牌室,风机房、健身房、健康舞室、更衣室、电梯厅关键筒。3部电梯,2个楼梯。     7、 五~二十四层:A、B栋均为住宅,每层有8套住宅,一个关键电梯厅筒体。3部电梯,2个楼梯。     8、 二十五~二十六层:A、B栋均为住宅,每层有8套住宅。其中有4套复式住宅,一个关键电梯厅筒体。3部电梯,2个楼梯。     9、 二十七~二十八层:A、B栋均为住宅,每层有6套复式住宅。2个屋顶活动室和屋顶私家花园。一个关键电梯厅筒体。3部电 梯,2个楼梯。     10、 二十九~三十层:A、B栋均为住宅,每层有4套复式住宅。2个屋顶私家花园。一个关键电梯厅筒体。3部电梯,2个楼梯。     11、 天面层:A、B栋屋顶均设计有私家花园,关键筒体、水泵房、消防水池、2个楼梯。     12、 层高:负二层为3.70m,负一层为3.80m,首层为5.50m,二~三层为4.25m,四层为5.50m,五层~三十层为3.0m。天面标高 为97.50m,局部屋面水池顶标高为105.500m。         二、结构设计:     1、 本工程塔楼为筒体――短肢墙结构,转换层以下为框架一筒体结构。     2、 本工程按七度抗震设防,剪力墙、框架为二级,框支层框架为一级,耐火等级为I级。     3、 结构构件钢筋保护层厚度:         位置 地下室底板及外侧墙、梁、柱 地下室楼板、地上     构件名称 墙、板内侧 墙、板外侧 梁、柱内侧 梁、柱  外侧 板 墙 柱 梁     保护层厚度 20 30 25 35 15 20 25 25            4、  现浇各结构构件混凝土强度等级:         混凝土强度等级 使用部位     C60 -2~2层墙、柱     C50 3~4层墙、柱     C40 5~12层墙、柱,-1~1层梁、板     C30 桩,桩承台,基础梁,地下室底板,侧壁,地下水池,13~23层墙、柱,-2层梁、板,2~12层梁、板。     C25 13~23层梁、板,24~天面层墙、柱     C20 24~天面层梁、板,屋面梁、板、水池,屋顶小楼           备注:地下室底板、侧壁,地下水池,屋面水池混凝土抗渗等级为0.8Mpa。               5、 本工程基础采取人工挖孔灌注桩,桩净长约5-15米,桩径分别有φ1200,φ1400,φ1600,φ1800,φ五种,桩径为 1.2m桩端支承于中风化岩,其它桩桩端支承于微风化岩,入岩深度均为500。混凝土强度等级为C30, 桩护壁厚度150,混凝土强 度等级为C20。(其中ZH1,即桩径为1200桩为抗拔桩,桩长大于8m,并进入中或微风化岩大于2m)。     6、 桩顶设有桩承台,桩入承台深度为100mm。混凝土强度等级为C30,底做100mm厚C10素混凝土垫层。桩承台厚度为1400,1500 ,2200,2500四种。     7、 本工程在⑦~⑧轴之间设有800宽后浇带,地下一层,首层板设计有预应力钢筋为7φs5,fptk=1570Mpa。地下二层板厚为 500,地下一层板厚为250,首层板厚160。         三、建筑装修:       (一)±0.00以下部分装修:     1、 顶棚:车库、高、低压配电房,发电机房、制冷机房、地下室其它部分及设备房均为9厚1:1:6水泥石灰砂浆打底扫毛,6厚 1:0.5:3水泥石灰砂浆压光,喷白灰水二遍。     2、 内墙面:除发电机房,制冷机房为轻钢龙骨吊挂吸音板外,其它均为15厚1:1:6水泥石灰砂浆打底扫毛,5厚1:0.5:3水泥石 灰砂浆抹面,满刮腻子一道,砂纸磨平后,刷白色乳胶漆面两遍。     3、 楼地面:除地下室一层为30厚沥青面层,高、低压配电房为架空钢筋混凝土预制盖板,面批1:2.5水泥砂浆20厚外,其它均 为永固200防水涂层,用C20细石混凝土100厚内配Ф6@200双向钢筋网按建筑找坡,面20厚1:2.5水泥砂浆批面,加水泥粉随手抹光。     4、 踢脚线:均为100高20厚1:1:6水泥石灰砂浆打底,5厚1:2水泥砂浆抹面。        (二)、±0.00以上部分装修:     本工程装修关键为裙楼和A塔楼,B塔楼为毛坯房     1、 顶棚:裙房大堂、商场、卫生间、电梯间,塔楼电梯间为金属骨架,灰白色铝合金方形板吊顶外,其它均为白色乳胶漆面二 遍。     2、 内墙面:裙房卫生间和塔楼住宅厨房,卫生间为200×250×6米黄色美术瓷片,裙房大堂、商场、电梯间为20厚磨光花岗 岩,塔楼电梯间贴釉面砖。其它均为白色乳胶漆面两遍。     3、 楼地面:楼梯间为水泥砂浆面层,裙房大堂、商场、卫生间、电梯间为20厚磨光花岗石,塔楼电梯间,住宅厨房、卫生间为 8厚釉面砖,塔楼住宅客厅为8厚抛光耐磨砖,塔楼住宅卧房为250×40×8拼花木地板。     4、 踢脚线:塔楼电梯间,塔楼住宅厨房,卫生间为釉面砖到顶,塔楼住宅客厅,卧房为100高釉面砖,地下室设备用房、车库 、楼梯间为100高水泥砂浆面,裙房大堂、商场为100高花岗岩,裙房卫生间为花岗岩到天花板底,裙楼电梯间为花岗岩到顶。     5、 屋面:     A、 高为14.0m,85.5m,91.5 m,97.7m屋面均为保温屋面。混凝土板面纵横刷素水泥浆各一道,25厚1:2水泥砂浆防水层,2厚 焦油聚氨脂涂料粘贴,50厚高密度聚笨乙烯板,60厚细石混凝土,内配Ф4@200双向钢筋网,14厚1:2.5水泥砂浆找平层,3厚1:1水泥 细砂加2%乳胶粘贴8厚釉面砖,1:2水泥砂浆抹缝。     B、 标高为105.5m屋面为柔性防水屋面。混凝土板面纵横刷素水泥浆各一道,20厚1:3水泥砂找平层,冷底子油一道,2厚防水涂 料,面撒粗砂,15厚1:2:9水泥石灰砂浆结合层粘贴寸半方大阶砖,1:2.5水泥砂浆灌缝,纯水泥浆抹缝。     6、 外墙面:裙房为灰色花岗岩,玻璃幕墙,塔楼大面积用15厚1:2.5水泥砂浆打底扫毛,3厚1:1水泥细砂加强剂(树酯水泥砂 浆)结合层粘贴8厚蓝绿色和浅米黄色70×70无光面砖,白色乳白色35×35无光面砖分格饰线,局部屋顶为白色、灰色外墙漆,乳白 色35×35无光面砖和银白色铝板,蓝绿色玻璃幕墙。     7、 门窗:白色铝合金窗框,配浅绿色透明玻璃。         四、工程地质条件     本工程场地在广州市天河区珠江新城内,广州大道东侧。场区经人工填平,地形平坦,地面标高在7.52-8.78米之间,属冲积 平原地貌,经钻探揭露,场区第四系土层为人工堆积层,冲积层、残积层,下状基岩为白垩系上统大朗山组黄花岗段(k2d2)粉砂岩 夹粗砂岩,场区内未发觉有不良地质结构现象。现按土岩揭露前后次序分述以下:     (一) 人工堆积层(Qml):     1、 杂填土: 呈杂色、松散、湿状,由砖块、碎石等组成,层厚0.40~2.30米,除了场区北边,中部偏东地域外,其它场地 全部有分布。     2、 素填土:呈灰~灰黑色、黄红色,可塑、饱和状,由粉质粘土组成,层厚0.40~2.40米,仅分布于场区北边和中部偏东地 区。     (二) 冲积层(Qal):     1、 耕土:呈灰黄-灰黑色,可塑,饱和状,由粉质粘土组成,含植物根。层厚0.40~0.60,除场区中部偏东、偏南地域外,其 余场地全部有分布。     2、 粉质粘土:呈白黄-白黄红等花斑色,可塑-硬塑,饱和-湿状,由珠江三角洲特有花斑粉质粘土组成,含中粗砂,以硬 塑为主,局部可塑状,遍布整个场区。     (三) 残积层(Qel):     粉质粘土:呈棕色,可塑-硬塑-坚硬,饱和-湿-稍湿状,由砂岩风化后产物组成,层厚2.70~13.30米 ,遍布整个场区。     (四) 基岩层:     粉砂岩夹粗砂岩:呈棕色,粉粒结构,块状结构,泥钙质胶结,揭露层厚6.40~23.50米,遍布整个场区,基岩风化程度基础 以强风化,中风化、微风化有规律或交替出现,其中粉砂岩强风化胶结程度差,岩芯易散碎,岩芯呈土柱状或碎快状,岩芯破碎或稍 完整,中风化粉砂岩胶结程度稍好,岩芯呈短柱状或中-长柱状,岩芯稍完整,微风化粉砂岩胶结程度好,岩芯呈中-长柱状、岩芯 完整。     (五) 地下水:     场地地下水静止水位埋深0.00~1.70m。关键起源是第四系砂层中孔隙水和基岩裂隙水,透水性较强,但砂层只在部分部位有 分布,所以储水量有限。依据两个钻孔抽水试验结果,渗透系数k=5.2~6.3×10-4cm/s,影响半径R=21.2~25.0m,水质对砼有弱 腐蚀性。         五、场地周围环境情况:     1、 东侧:距离基坑开挖边线6.2m为计划路边线;12.2m为用地红线。     2、 南侧:距离基坑开挖边线9.2m为用地红线;18.2m为临近在建大楼地下室挡土墙。     3、 东南侧:距离基坑开挖边线14.2m为拟建街心花园,现为空地。     4、 西侧;距离基坑开挖边线约7m为用地红线;约14m为一南北走向给水铸铁管,管径200mm,埋深0.60m;25m为一南北走向暗渠 ,宽20m,底深3.50m。     5、 北侧:距离基坑开挖边线0.2m为用地红线,以外为金穗路;约2m为二条近东西走向给水铸铁管,管径200mm,埋深0.60m; 5.7m为一东西走向电力缆沟,宽2.54m,高1.5m;约11m为一东西走向排水砼管,管径400mm,管底埋深2.80m;约15m为一东西走向 排水砼管,管径500mm,管底埋深3.00m。         六、本工程特点:     1、 因建筑使用功效变换,本工程四层设计为结构转换层,所以对四层梁板支撑体系选择,钢筋绑扎,砼浇捣和养护等 提出了较高质量要求。     2、 本工程四层以上设计为住宅,质量要求严,为预防出现“裂”、“渗”、“漏”质量通病应引发足够重视。     3、 本工程结构设计为框一剪结构,砼墙体多,怎样确保砼墙垂直度是本方案考虑关键之一。     4、 本工程以“创广东省和广州市优良样板工程”作为目标,所以在组织施工时,尤其是在结构、装饰阶段应严格控制,精心组 织,精心施工。          第 2章 施工总体布署     2.1 施工布署     本工程虽为常见高层砼框架—剪力墙结构,但因为建筑造型和使用功效原因,造成结构体型复杂,二层地下室和四层裙楼柱 梁截面大,柱网间距、梁跨度较大,尤其是四层为转换层,五层以上住宅均为剪力墙结构,轴线关系复杂,给施工放线带来一定难 度。另外本工程为高层住宅建筑,轻易发生质量通病,地下室大型停车场及其它设备房等为地下混凝土结构,怎样预防地下室渗漏水 是施工中应慎重对待。项目经理部必需有强烈质量意识,精心组织、精心施工,加强对施工过程中质量预检工作,严格技术、 质量管理,确保工程优良等级地实现。     本工程如我企业中标,将由企业挑选管理经验丰富、技术水平高、责任心强优异管理人员组建工程项目部,从组织上确保严格 按本施工组织设计制订各项技术要求,对本工程实施科学规范化项目管理,加强对施工过程质量预控工作。企业将本工程列为 创优质关键工程,从技术管理,施工力量,机械配置,材料供给,资金调度等方面,全方位对本工程给支持。由企业技术部、质安 部派专员对本工程施工全过程实施管理和监控,以确保本工程按协议准期完工,验收一次达标。     本工程施工组织管理采取项目部集中管理施工技术、材料供给、专业工种调度、施工计划统一安排。     1、 标准要求:     按先地下后地上标准,将工程划分为基础及地下室结构、主体结构、内外装修、水电安装和收尾完工五个阶段。     ? 基础工程:测量放线,基坑支护及土方开挖,人工挖孔桩施工,桩承台、地梁土方开挖,捣砼垫层,砌砖模,做底板防水层, 承台、地梁、底板钢筋绑扎,捣承台、地梁、底板砼,地下室钢筋砼结构工程。     ? 主体结构:要亲密围绕模板、钢筋、砼这三大工序组织施工,注意计算好支模所需材料及钢筋供给。     ? 内外装修:要在结构进行到一定高度,插入内装修,在结构完成后全方面进入外装修,立体交叉作业,安排好各工序搭接。     ? 水电安装:亲密配合结构施工,完成设备基础砼浇捣,预埋套管及楼面预留孔洞工作。     ?     收尾完工:要抓紧,抓好修理、收头,并做好成品保护。     总而言之,土建、水、暖、电、卫及设备安装等多种工种、工序之间要亲密配合,合理安排,组织流水施工,做到连续均衡生产。     2、 施工次序:     ? 基础及地下室工程:     基坑放线定位→基坑支护及土方开挖→测量放线→人工挖孔桩施工→承台、地梁土方开挖→捣砼垫层→砌砖模→做防水层→绑扎 承台、地梁、底板钢筋→基线复核→插柱及剪力墙筋→钢筋及隐蔽验收→浇筑砼→砼养护→地下二层墙、柱放线→绑扎剪力墙、柱钢 筋→钢筋及隐蔽验收→安装剪力墙、柱钢模→支地下二层顶模板→绑扎顶板钢筋→钢筋及隐蔽验收→浇筑墙、柱及顶板砼→砼养护→ 墙、柱放线→绑扎剪力墙、柱钢筋→钢筋及隐蔽验收→安装剪力墙、柱钢模→支地下一层顶模板→绑扎顶板钢筋→钢筋及隐蔽验收→ 浇筑墙、柱及顶板砼→砼养护。     ? 结构工程:     放线→墙、柱钢筋绑扎→防雷焊接及专业管线、洞预埋预留→墙柱支模板→梁、板支模板→墙、柱砼浇筑→梁、板钢筋绑扎→水 电等专业管线、洞预埋预留→梁、板砼浇筑→砼养护→拆模→......→至结构完。         结构阶段立即插入墙体砌筑和内部粗装修。     ? 室内装修:     结构处理→放线→隔墙砌筑→门窗框安装→搭脚手架→天花及墙面抹灰→水、电、设备管线安装→墙面饰面工程→拆脚手架等→ 楼地面施工→门窗扇安装工程→粉刷油漆→灯具安装→清理→完工。     ? 室外装修:     屋面工程→结构处理→由五层向上打底子灰→从顶层向下做面层→裙楼装饰工程→台阶散水→清理。     3、 任务划分:     依据本工程特点,成立现场项目经理部,由项目经理部总承包并负担土建施工,企业各专业部门配合。水电队承包水电安装工程 ,装饰处承包装修及装饰工程。铝合金门窗、幕墙工程、地板工程、木门防火门工程和机电安装工程由建设单位委托专业施工单位 进行施工,不锈钢扶手等由经理部委托生产厂家制作并安装,防水工程由经理部委托生产厂家施工。一切工序必需依据总包安排综 合进度计划合理穿插作业。     本工程因为两层地下室和四层裙楼连成一片,五层以上分成A、B两栋塔楼住宅。所以,在组织施工时可在项目经理部下设二个施 工综合队。(下设砼工班组,木工班级组、架子工班组,泥水工班组,装修班组)和水电安装队。     在进行地下室和裙楼工程施工时,施工综合队1和施工综合队2共同对两层地下室和四层裙楼进行施工;五层以上塔楼施工时,施 工综合队1负责A塔楼施工,施工综合队2负责B塔楼施工,在项目经理部统一指挥、调度下实施流水作业。     2.2 工期控制     1、关键工期控制         (1)、开工日期暂定于12月25日。         (2)、基坑支护工程、土方控制在3月上旬完成。         (3)、±0.00以下控制在7月中旬完成。         (4)、主体结构工程控制在2月下旬完成。     (5)、装修工程控制在1月上旬完成。     (6)、安装工程控制在1月上旬完成。     (7)、手尾工程及完工验收在2月12日完成。     2、关键经济技术指标:     本工程各项管理指标以下:         (1)、施工工期:×××日历天;         (2)、质量目标:一次验收达成优良等级。争创广东省和广州市优良样板工程。         (3)、安全管理、文明施工目标:争创广州市安全生产和文明施工样板工地。         2.3 施工准备     一、生产准备:     1、 抓好施工现场“五通一平”工作,即水通、电通、道路通、排水通、通讯通和场地平整。     2、 查勘现场,摸清工程实际情况,包含四面环境、运输道路、邻近建筑、地下管线、电缆线路、地下障碍物和堆积物、水电供 应等等,方便研究制订实施施工方案和绘制施工总平面图,并对障碍物进行清除。     3、 做好防雨排水工作:在场地周围设置排水沟、沉淀、砂井,引入下水管道,确保场地不积水。     4、 按施工总平面图部署,修建临时设施,安装水电线路,并试水、试电。     5、 修建出入门口和洗车槽,设洗车水枪为洗车进出、清洗提供方便。     6、 筹集劳动力,进行进场三级安全教育,进行分工种操作培训,办理相关保险等各方面手续。     7、 提出机械设备使用计划,组织进场、运输、安装。     8、 制订质量、安全、技术、消防、保卫、计划、经营财务、设备机具、材料、现场文明、政治思想工作、生活福利后勤服务等 一系列管理制度。     二、技术准备:     1、 认真学习、审查施工图纸,土建、水电专业综合会审。进行设计交底和施工技术交底。     2、 编制施工方案和施工操作关键点,组织施工人员学习。     3、 组织相关人员抽工抽料,立即订货加工。     4、 测设基准线。在此基础上,对各关键工程进行定位和标高引测,并设置座标和标高控制点,埋设半永久控制桩。          第 3章 关键施工方法及技术方法     3.1 基坑支护工程     本工程基坑支护方案由广东省建筑设计研究院设计,将整个基坑分为A、B、C、D、E五个支护段,采取土钉墙局部加钢管桩和预 应力锚杆综合支护型式。         一、施工程序及工艺要求:     钢管桩施工、土方开挖、土钉支护施工,分阶段、分层流水循环作业。     (一)、施工前准备工作:     1、 由建设单位提供在施工现场施工用水、用电接驳点,提供最少2个排污口。     2、 由建设单位提供施工管理人员和工人办公生活设施,或提供可搭建临设场地。     3、 基坑支护施工前,由建设、设计、监理和施工四方在现场测放、校核地面标高、基坑开挖边线,发觉和设计不符,立即作 出调整。     4、 成立以技术负责为组长,机长和技术人组成质控小组,负责施工质量监督和技术控制工作。     5、 施工前,质控小组长全方面、具体地向全体施工人员进行技术交底。     6、 立即进行材料送检及试件制作送检工作。     (二)、钢管桩施工:     1、 施工工艺要求:     A、 成孔:采取XY-100、200型液压钻机,工况A段成孔口径φ110mm,工况E段成孔口径φ130mm,孔深均为12m。     B、 钢管制安:工况A段采取φ73mm厚壁钢管,工况E段采取φ89mm厚壁钢管,长度均为12m。钢管下段三分之二长度范围内每隔 0.5m钻孔径φ5~8mm出浆孔。     C、 洗孔:采取清水高压冲洗。     D、 注浆:采取压密注浆工艺,注浆压力1MPa,全长灌注水灰比为0.45~0.50425#水泥净浆,浆体强度不低于20MPa。     E、 钢管桩顶部用2φ28钢筋纵向焊接,现浇强度为C20300×300mm混凝土梁。     2、 技术保障方法:     A、  做好测量放桩位工作,依据委托方提供测控点,用钢尺量距放出各桩实地位置,确保桩位和设计间误差小于2cm。     B、 校准钻机立轴垂直度和桩位,垂直度偏差不得超出1%。     C、 使用壁厚大于3.0mm钢管,顶端加工成丝扣。     D、 钢管分段连接部位,采取钢管套焊,套焊接长度大于50cm;     E、 确保清孔时间以确保孔内清净。     F、 按设计要求配比制备水泥浆,并添加适量早强剂。     G、 钢管桩注满浆后保持压力时间不少于5分钟。     (三)、土方开挖施工:     1. 土方开挖平面区段划分:(详见附图)     土方开挖和土钉支护施工亲密配合,采取分层、分段间隔开挖方法,共分为13个开挖支护作业段,每个作业段长15~25m;分层 次数和土钉(锚杆)排数相同,开挖深度以低于该层土钉(锚杆)施工孔位0.3m为宜;开挖工作平台水平宽度应满足钻孔施工要求 ,通常为5~8m,在工作平台外挖一临时导流明沟和集水井,用于排走坑内积水和钻孔施工返水。     2. 土方开挖竖向层次及分段划分和坡道留设     A、 土方开挖天天开挖3~4段,各段开挖时间配合土钉施工进度进行安排,详见“广州珠江新城E1-1地块项目基坑土钉支护施工 安排表”。在协议签署后3天内进场开工,计划50天内完成整个支护工程,考虑其它影响原因7天,总工期为60个日历天。     B、 土方开挖车道留设:为确保土方开挖运输正常进行并能和土钉支护施工有机衔接,在施工第1~第20工作日,以基坑东 北侧(6段)为车辆进出坡道;第21工作日,回填基坑西北侧(2段)替换6段作为车辆进出坡道。坡道放坡百分比为:1: 5,坡面合适 填以200mm厚碎石以确保其牢靠稳定。     3. 车辆进出坡道处理:     车辆进出坡道于其它支护段支护快要完成时重新开挖。车辆进出坡道采取退挖传输挖土施工方法,一台挖土机停于自然地面, 一台挖土机停于自然地面以下6.50m处,一台挖土机停于坑底。基坑内部分余土由一台挖土机在坑内挖土,挖出土体采取汽车式吊 机将土吊运至装车运走。     余土清运和土钉支护全部完成后,留在坑内挖土机采取对应吨位吊机吊出基坑;为降低基坑坡顶变形,在条件许可情况 下,可考虑在-2层地下室顶板完成后,再由吊机将挖土机吊走。     4. 土方工程施工机械设备:     该基坑土方开挖量约37000m3,为了合理安排工期,在组织施工时,必需合理选择施工机械,精心安排作用面,采取多机组,多 层次,立体交叉作业,充足利用和空间,以确保基坑开挖顺利完成。     土石方施工阶段机械关键包含挖土机及配套运输车辆。     1)、关键挖土机械:     依据现场施工条件及施工进度计划,选择HD-900型履带式反铲挖土机,从东、西两侧往北侧中部退挖。需挖土机数量按下式 计算:     式中:   Q―土方量Q =37000m3;            P-挖土机生产率P = 500m2/台班;          T-工期(工作日)T = 40天(考虑关键出土工期);        C-天天工作班数C=1台班/天;        K-工作时间利用系数K=0.8。             选择3台HD-900履带式反铲挖土机,可充足满足施工要求。     2)、运土车辆:     因为运输车数量关键由车辆型号和土方运距决定。确定土方运输采取15吨载重汽车,考虑到现场交通条件,估测车辆运输效 率为80m3/台班,则运土车辆数量为:             式中: d-估计日出土量d = 1000m3/日;        p-车辆运输效率p = 80m3/台班。             所以,共需配置13辆15吨载重汽车进行土方运输。     5. 土方开挖质量方法:     1) 开工前要作好各级技术准备和技术交底工作,施工员测量工要熟悉图纸,领会施工方案作业要求,建立现场水准测量网。     2) 专职测工要配合施工员进行质量控制,要立即复撒灰线,立即控制开挖标高。     3) 施工员测工换班时,要认真进行书面交接,确保开挖质量。     4) 防陷方法。因为本工程开挖范围土质差,分布不均匀,开挖施工中应采取防陷方法。当遇软弱基础时,应铺垫30~50cm厚 碎石垫层。     5) 为预防机械开挖时碰伤支护结构,离桩边约30CM土方采取人工剥离。     6. 土方开挖安全方法:     1) 开工前要做好各级安全教育和安全交底工作,制订切实可行安全和文明施工责任制,组织职员落实落实。     2) 本工程土方外运时,为了确保安全,在运土出入口处应设安全岗,配置专员指挥车辆。运土司机要遵守交通法规和广州市区 相关要求。严格按指定路线行驶,按指定地点卸土。     3) 要遵守广州市区环卫、市容管理相关要求,汽车运土必需加盖蓬布,以预防中途撒土,污染城区道路。为预防汽车轮胎 带土污染市容,现场出口铺设30m碎石路面。车辆必需经冲洗洁净才准许放行。     4) 为处理施工人员上、下基坑,应用Φ50钢管搭设靠梯,梯宽700,靠梯二侧设置900高扶手拦杆。     5) 沿基坑四面设置900高安全拦杆,并在基坑四角悬挂红色标志。夜间应有红色安全灯。     6) 夜间施工应有足够照明,沿基坑南、东、西周围设置四组W碘钨灯。     (四)、土钉支护施工     土钉支护施工需要和土方开挖同时进行,其作业步骤以下:                                                     1、 施工工艺要求     1) 人工修坡:采取人工方法修平开挖边坡。     2) 喷首层速凝砼:假如边坡土体自稳性较差,开挖后应即时施喷首层速凝砼,厚度3~5cm。     3) 成孔:成孔作业依地质情况不一样,选择不一样作业工具,通常采取地质钻机机械成孔和洛阳铲人工成孔,成孔口径φ110mm, 土钉倾角-10°,孔位和孔深以设计图纸为准,如开挖后土层实际软、硬情况和勘察汇报资料不符时,孔深经设计同意后作合适调 整。     4) 杆体制作:按设计图纸和实际施工调整后长度制作锚杆。杆体按设计采取Ⅱ级φ22、φ25或φ28钢筋,每隔2m加焊对中支 架。     5) 洗孔:采取高压清水从土钉孔底部向外洗孔,确保孔内无泥浆残留。     6) 注浆:压力灌注水灰比0.45~0.50普硅425#纯水泥浆,掺入适量外加剂(如:三乙醇胺),注浆压力0.5MPa。     7) 挂网:网筋采取φ6@200×200双向I级钢筋,钢筋网离边壁3~6cm,上下左右钢筋网之间焊接牢靠;加强筋采取φ16Ⅱ级钢 筋,工况A和工况E每层采取2根φ16钢筋,横向布设;工况B、工况C和工况D采取1根φ16钢筋菱形部署;紧压网筋,焊牢于土钉端部 。     8) 终喷速凝砼:喷射砼采取425#普硅水泥、中细砂、瓜米石和适量外加剂(如:淮南大通D型速凝剂)拌合而成,配合比为水 泥:砂:碎石=1:2:2.5,强度等级不低于C20,具体配合比以试验室提供试验结果为准。喷射厚度应确保钢筋网和加强筋保护层厚 度(首喷、终喷总厚度大于10cm)。      2、技术保障方法     1) 土钉支护边坡开挖后1小时内完成作业面初喷,36小时内必需完成支护作业。上层土钉支护完成2天后,方可进行下一层面 开挖。工作面通常均要求白天开挖,夜间运土。     2) 土钉施工前,了解和掌握土钉长度范围内地下管线具体位置,以指导调整土钉孔位、角度和长度,避开上述障碍物,必 要时采取人工造孔。     3) 土钉杆体置入钻孔前,前端绑好底部注浆管,确保注浆管送至钻孔底部。     4) 土钉注浆采取底部注浆工艺。注浆压力0.5~1.0MPa,满浆后保持压力2分钟。     5) 技术人员随班作业,立即发觉和处理施工中存在问题,做到防患于未然,技术人员享受质量否决权。     6) 遵照相关规范和施工工艺要求,严格施工管理和质量监控;     7) 立即做好原始报表统计和资料整理工作。     (五)、预应力锚杆施工     1、施工工艺要求     1) 成孔:采取地质钻机成孔,成孔口径φ110mm,孔深按设计。     2) 锚杆制安:按锚杆孔深度制作锚杆,锚杆杆体按设计采取φ25或φ28钢筋,外端部焊接一长30cmM25螺杆或M28螺杆;自由 段在涂防锈漆后,外套塑料波纹管;绑好底部注浆管后平直放入锚杆孔中。     3) 洗孔:采取高压清水(必需时加高压空气)从锚杆孔底部向外洗孔,确保孔内无泥浆残留。     4) 注浆:浆液采取水灰比0.45~0.50普硅425#纯水泥浆加适量速凝剂。采取底部注浆工艺,注浆压力为0.5MPa。     5) 施加预应力并锁定:在锚杆注浆完成6天后进行,锚头套上200×200×15钢板,按设计施加预应力后用螺母锁定。     2、技术保障方法     1) 采取压清水钻进成孔,松散土层部位采取跟管钻进方法。     2) 钻孔要求孔壁平直,倾角误差不得大于±5°,孔长误差小于L/30。     3) 按设计配比制备水泥浆,实施每孔配置浆液一次,当钻孔渗水较大时,合适增加浆液稠度。     4) 注浆过程中,浆液应不停进行搅拌,以预防浆液离析。        二、排水方法:     1) 基坑开挖时,应做好坑外排水工作,在土钉支护段,基坑坡顶喷射1.0m宽,12cm厚砼保护层,预防地表水下渗及对基坑 边坡冲刷。     2) 沿基坑周围设300×300mm截水明沟,预防地表水流向基坑。每隔30m及转角处设置1000×1000×1000砖砌集水井,用抽 水泵日夜抽水,经沉淀后排放。     3) 在人工填土底部和砂层发育部位等地下水较大部位,合适设置泄水孔。     4) 基坑开挖至要求标高后,在基坑底四面设置300×300临时排水沟,每隔30m及转角处设置1000×1000×1000砖砌积水 井,立即将基坑内积水导向集水坑,用潜水泵抽至地面排水明沟,经沉淀后排入市政下水道;     5) 施工过程中常常检验排水沟,确保排水沟通畅;     6) 对基坑边原有裂缝应做必需填补,严防地表水渗透。         三、基坑监测     (一)监测内容      1、周围环境监测:     1) 施工前对基坑周围15米范围构筑物及地面、道路进行调查,并作好统计。     2) 基坑施工过程中,天天有专员负责对周围环境进行检验,发觉问题, 立即汇报,并采取有效应急方法。     2、基坑周围沉降及位移监测     1) 基坑四面按设计布设沉降及位移观察点。     2) 监测点和控制点均采取钢筋水泥制作,设置稳固。     3) 采取全站仪观察水平位移;采取精密水准仪观察垂直位移。     4) 基坑开挖期间天天
