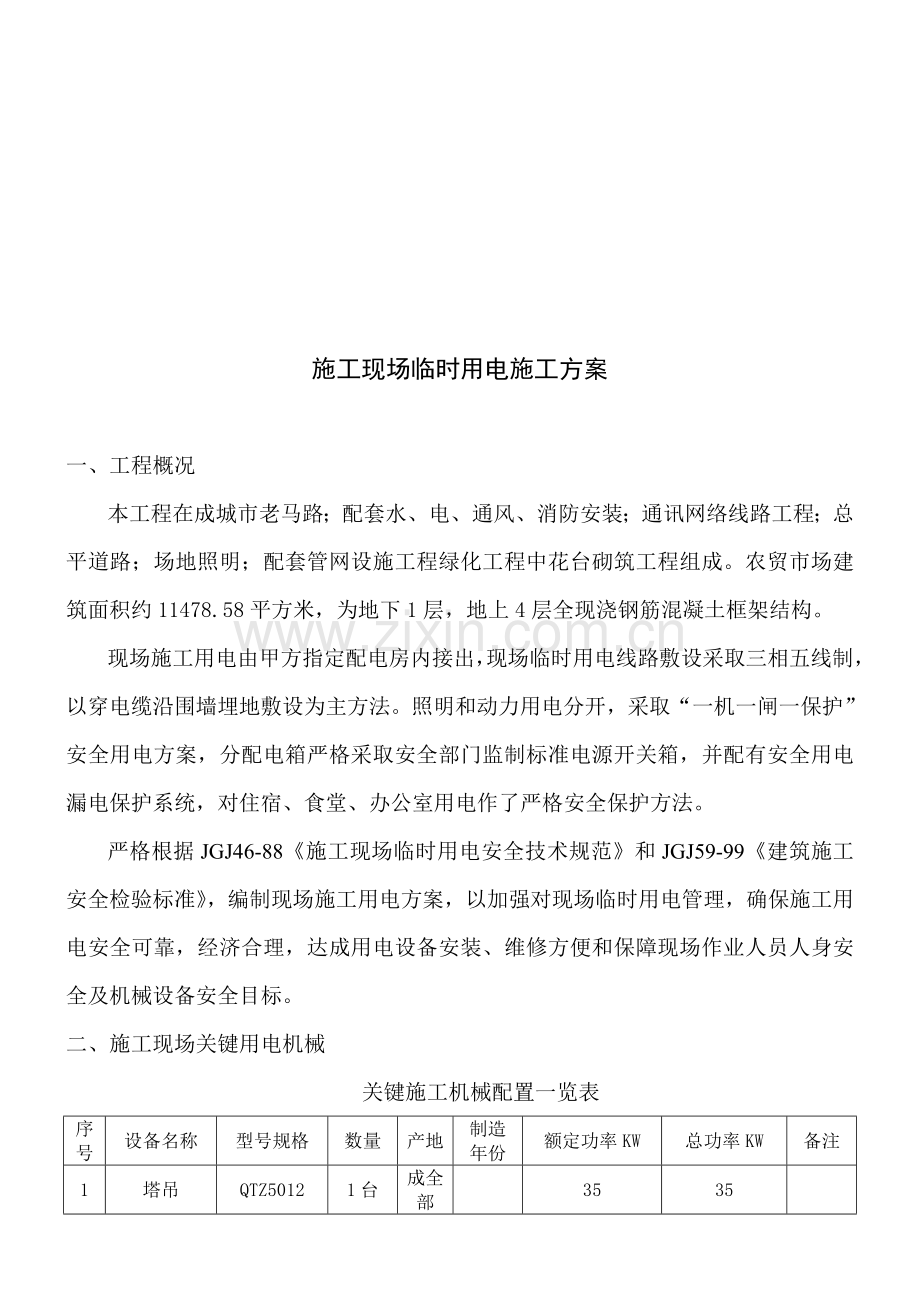

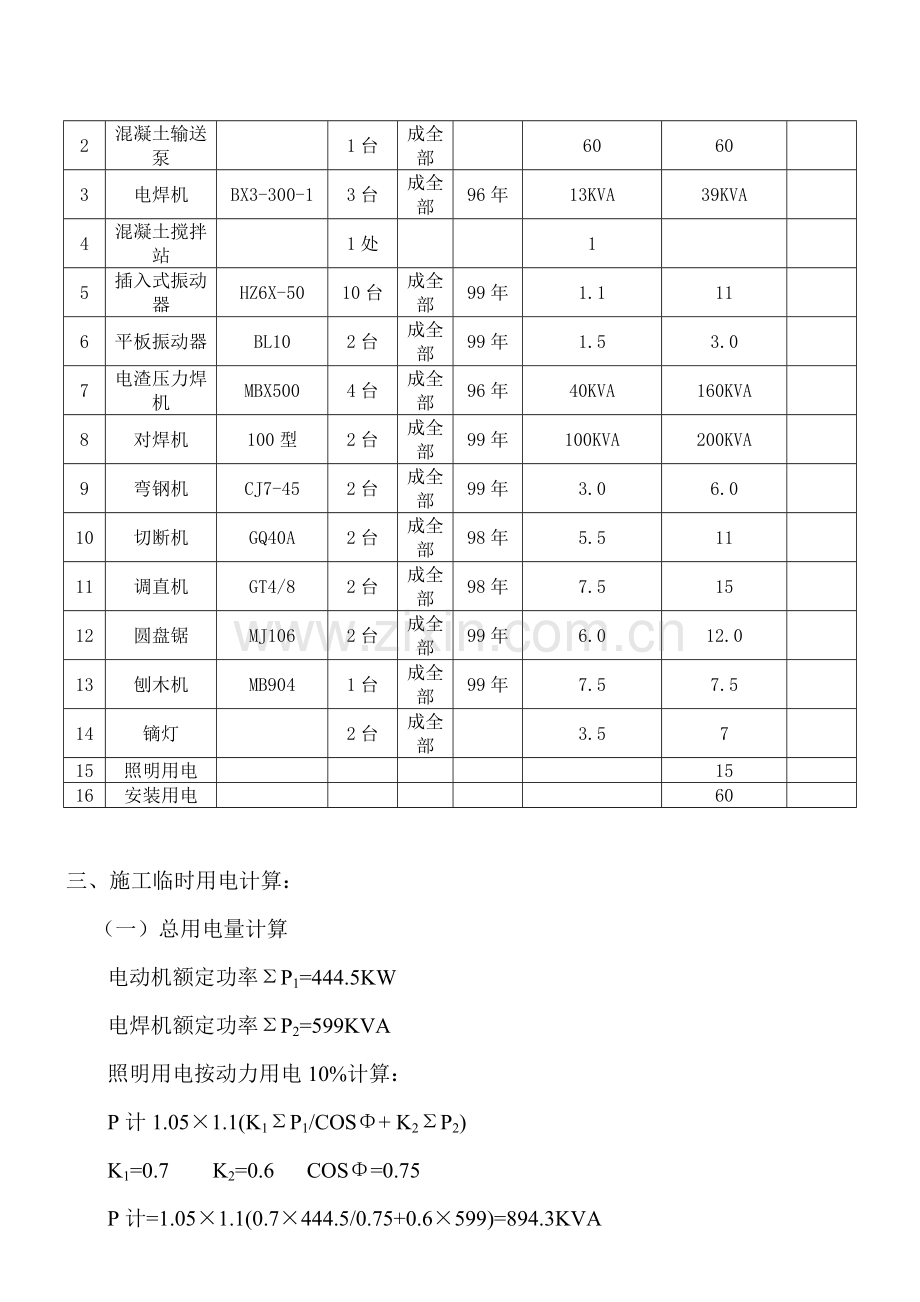

施工现场临时用电施工方案一、工程概况本工程在成城市老马路；配套水、电、通风、消防安装；通讯网络线路工程；总平道路；场地照明；配套管网设施工程绿化工程中花台砌筑工程组成。农贸市场建筑面积约11478.58平方米，为地下1层，地上4层全现浇钢筋混凝土框架结构。现场施工用电由甲方指定配电房内接出，现场临时用电线路敷设采取三相五线制，以穿电缆沿围墙埋地敷设为主方法。照明和动力用电分开，采取“一机一闸一保护”安全用电方案，分配电箱严格采取安全部门监制标准电源开关箱，并配有安全用电漏电保护系统，对住宿、食堂、办公室用电作了严格安全保护方法。严格根据JGJ46-88施工现场临时用电安全技术规范和JGJ59-99建筑施工安全检验标准，编制现场施工用电方案，以加强对现场临时用电管理，确保施工用电安全可靠，经济合理，达成用电设备安装、维修方便和保障现场作业人员人身安全及机械设备安全目标。二、施工现场关键用电机械关键施工机械配置一览表序号设备名称型号规格数量产地制造年份额定功率KW总功率KW备注1塔吊QTZ50121台成全部35352混凝土输送泵1台成全部60603电焊机BX3-300-13台成全部96年13KVA39KVA4混凝土搅拌站1处15插入式振动器HZ6X-5010台成全部99年1.1116平板振动器BL102台成全部99年1.53.07电渣压力焊机MBX5004台成全部96年40KVA160KVA8对焊机100型2台成全部99年100KVA200KVA9弯钢机CJ7-452台成全部99年3.06.010切断机GQ40A2台成全部98年5.51111调直机GT4/82台成全部98年7.51512圆盘锯MJ1062台成全部99年6.012.013刨木机MB9041台成全部99年7.57.514镝灯2台成全部3.5715照明用电1516安装用电60三、施工临时用电计算：（一）总用电量计算电动机额定功率P1=444.5KW电焊机额定功率P2=599KVA照明用电按动力用电10%计算：P计1.051.1(K1P1/COS+ K2P2)K1=0.7 K2=0.6 COS=0.75P计=1.051.1(0.7444.5/0.75+0.6599)=894.3KVA实际施工中应合理安排机械设备工作时间，砼浇筑时间同电渣压力焊、对焊工作时间错开。所以实际用电量按同期使用系数0.7。（二）变压器选择业主已为现场施工配置了一台400 KVA配电柜，依据现场用电实际情况还应再配一台500KVA配电柜才能满足施工要求。为确保工程质量，现场配置一台120KW发电机，并和市电进行连锁，为停电应急用，不影响施工。为了使各分支电路电荷基础均衡，电路从配电总屏出来后，分别按4路供电（一路供办公用电，一路供生产用电；另一配电柜出来线一路供生活区用电，另一路供生产用电），并对每一支路实施独立设置断路控制。具体供电线路走向为：第一路生产用电供塔吊1号、塔吊2号、北面钢筋房及木工房、商砼搅拌站；在第一路线路走向中塔机1、塔机2及钢筋房、木工房、商品砼搅拌站等均设专用配电箱，全部用电均由箱中引出。第二条办公用电线路关键供办公区和管理人员住宿区用电。第三条供电线路中生产用电线路关键供塔机3、塔机5、塔机6及行政楼外钢筋房、木工房，每个用电点为一个专用配电箱引出用电线。第四条供电线路中生活用电关键是供厕所、浴室、食堂、及民工宿舍区；施工楼层用电从两条生产用电线路中引出并设成为2条供电线路；安装、装修用电从首层配电箱及各楼层开关箱处接线，为了确保供电质量，预防架空线和水平、垂直运输等机具相互干扰。同时为施工现场标准化、文明化管理发明有利条件，输电线路在非围墙边均按埋地敷设，各关键供电线路沿墙均设支架架空敷设（详附图）。四、线路部署及线路截面选择（一） 第一条生产供电总线截面选择（沿办公区方向根本路）P=544.5KWI=KCP/ 3 U COS=0.7544.51000/1.7233800.75=776.1 (A)选择BX3175铜芯橡皮电缆线沿墙架设。各设备用电在此线上安装箱接入分电箱。(二)第二条生产供电总线截面选择(沿生活区方向根本路)P=375.5KWI=KCP/ 3 U COS=0.7375.51000/1.7233800.75=535.276(A)选择BX3175铜芯橡皮电缆线沿墙架设。各设备用电在此线上安装箱接入分电箱。（三） I支路截面选择计算I支路：塔吊P=112KWI=KCP/ 3 U COS=0.71121000/1.7233800.75=159.65(A)选择BX375+225铜芯橡皮电缆线穿管埋地敷设。（四）II支路截面选择II支路：砼输送泵P=180KWI=KCP/ 3 U COS=0.71801000/1.7233800.75=256.59 (A)选择BX395+225铜芯橡皮电缆线穿管埋地敷设。（五）III支路截面选择III支路：木工房、钢筋加工车间P=90KWI=KCP/ 3 U COS=0.7901000/1.7233800.75=128.29(A)选择BX350+225铜芯橡皮电缆线穿管埋地敷设。（六）IV支路截面选择IV支路：施工用电、照明P=205KWI=KCP/ 3 U COS=0.72051000/1.7233800.75=290.71(A)选择BX375+225铜芯橡皮电缆线穿管埋地敷设。五、施工现场安全组织方法：（一）建立安全用电保护体系，项目经理、工长全方面负责。工长关键负责总配电箱检验。维修、操作者负责单机开关箱检验、维护。企业质安科、现场质安员负责监督检验。（二）从配电柜引出根本路均沿墙上固定支架架设。（三）临时用电电缆线在非围墙位置均采取穿导管埋地敷设，严禁沿地面明设，并应避免机械操作和介质腐蚀。电缆在室外直接挖地沟埋地敷设深度大于0.6m，并应电缆上、下各均匀铺设大于50mm厚细砂，然后再覆盖砖后，加盖泥土硬质保护层。埋地线路边均应设显著标识牌并有专员负责保护。（四）施工现场用电方法均应遵照建设环境保护部颁发JGJ46-88施工现场临时用电安全技术规范，遵照“安全第一”标准，根据国家相关标准，本供电系统用用TNS（三相五线制）接零保护系统供电。其分配电箱、单机配电箱、楼层配电箱、插座箱实施三级配电、二级保护，均采取标准化工地要求使用标准铁壳电箱。（五）全部移动式、固定式电气设备金属外壳、配电箱、开关箱金属外壳及箱门均和专用保护零线可靠连接，固定设备保护零线截面大于6mm2铝线，移动式制备保护零经理在绝缘良好多股铜芯软电线，其截面大于1.5mm2。（六）楼层供电随作业面增高用楼层配电端子箱逐层接力敷设。楼层配电箱，安装在电气井口，进线采取穿管保护。楼层用电采取移动式分电箱和开关箱上楼，箱内进出线采取橡皮绝缘电缆，设三相动力设漏电开关，自动空气开关，漏电开关在下级开关箱（如插座箱等）中，视需要而设置（依规范要求）。在总配电箱、分配电箱及塔机、砼输送泵处应作反复接地，且接地电阻应小于10，必需极用焊接或压接方法连接，在全部电路末端均采取反复接地。（七）全部电子表器材料及元件均应购置正规合格产品，全部电器线路和设备安装、维修和调整全部必需有专员进行，发觉问题立即处理。漏电开关必需定时检验，试验其动作可靠性。（八） 全部电器（电工）操作人员必需持证上岗，并应配置对应防护用具，监理电气安全值班制度，电工负责每日填定现场用电管理、使用和维修情况。施工期间值班电工不得离开岗位，应常常巡视各处线路及设施，发觉问题并立即处理。（九）配电房、发电机房、关键电气设备及库房应配置干粉灭火器及砂箱。配电房门必需向外开启。配电箱应装有双扇开启门，并有门锁、插销，漆上指令性标志和统一标号。严禁使用木质电箱。配电箱周围应留出足够两人同时工作空间和通道，电箱应有防火、防水、防尘、防击方法。（十）PE线用绿/黄双色线用做保护零线或反复接地并和N线区分开来。任何情况下不能作其它代用，生活区、办公室等线路应正规化安装，必需设漏电开关，有专员负责安全防火工作。（十一）分配电箱统一编号，开关箱插座标明用途，线路控制图，箱门上锁，箱门上设置安全警示牌及责任人标识。（十二）楼层上移动配电线和开关箱进出线采取橡皮绝缘电缆。（十三）全部分配电箱开关箱进出线必需从箱底面进出，箱底面距地面13001500mm，并在箱内设工作零线，保护零线端子板，箱内无裸露带电体。每路干线分支接出支线时，均采取铜芯导线连接，支线在干线上，缠绕加焊锡连接方法，干线不得断开，以增加供电安全、可靠性、为预防火灾情形隐患，须配置干粉灭器。（十四）竖向电渣压力焊机使用安装时，按摄影序进分配设置。以利于各相电压之间平衡。（十五）全部用电设备必需按规范进行接零、接地保护、过载保护，失压保护。全部有电设备采取一机一闸保护。（十六）电源线进箱有滴水弯，进线必需先经过熔断隔离开关作支路总控制后再进开关，箱内要配齐接地、接零端子板，金属电箱外壳应设拉接零保护。（十七）电箱内分路凡采取断路开关、漏电保护器开关上方全部要设单独分断开关。（十八）箱内要单独设置单相三眼插座，上方要装漏电保护器，现场使用单相源设备必需配用单相三眼插头。（十九）凡手提移动开关箱，外壳要有可靠保护接零（接地），内设一机一闸一漏。（二十）现场临时设施电线安装，凡使用橡皮或塑料绝缘线，你许交瓷柱明线架设，开关设置合理。（二十一）接地（接零）线用绝缘铜芯线，严禁使用铝导线做接地（接零）线，接头处应采取焊接、压接等可靠电器连续。（二十二）橡皮电缆芯线中“黑色”或“绿色/黄双色”线作为接地线。（二十三）分配箱内置、熔断式、电源隔离开关做电源控制，各条支路采取漏电保护器，漏电动作电流7550mA/0.15，开关箱必需有漏电保护装置，漏电动作电流30mA/0.1S，潮湿作业15Ma/0.1S。（二十四）建立安全用电技术档案。内容有：（1）临电设计全部技术资料；（2）修改临电设计技术资料；（3）临电工程检验验收统计；（4）接地电阻测试统计，定时复测统计；（5）电工日常作业维修工作统计；（6）建立安全用电检验评定制度，根据建筑施工安全检验标准JGJ5999和施工现场临时用电安全技术规范JGJ4688要求，定时对现场用电安全进行检验评定；（7）建立、健全安全用电岗位责任制度，对现场各用电部位操作、监护、维修要分块分批落到人，并辅以必需奖罚； （8）加强现场用电管理，杜绝多种“违章用电”现象，专业电工必需持经培训合格方可上岗，严禁带电作业。（二十五）搅拌机：（1）必需有防雨、防物体打击防护棚。（2）排水必需通畅，设有排水沟和沉淀池。（3）搅拌机操纵杆必需有保险装置。（4）必需有良好接地（接零）装置。（5）砂石堆场围挡必需坚固牢靠。（二十六）电焊机：（1）必需一闸一漏（焊机触电保护器）并装有随机开关。（2）一、二次电接头处有防护罩，一、二次线使用线鼻子压接，一次电源线不得超出5米，二次电源线不得超出30米。（二十七）乙炔瓶、氧气瓶：（1）压力表应保持灵敏正确。（2）乙炔瓶和氧气瓶间距应大于5米，和名或操作距离应大于10米，乙炔瓶严禁卧放置，不准放在高压线下，配置对应灭火器材。（3）乙炔皮管为“黑色”、氧气皮管为“红色”，皮管头子用轧箍扎劳。（二十八）木工机械：（1）必需有可靠灵活安全防护装置，圆盘锯设有防护置，压刨设有回弹安全装置，外露传动部位均应有防护罩。（2）木工房内必需有消防器材和禁烟（火）标志。（二十九）严禁使用电炉，宿舍照明一律按220V、60W灯泡，并用瓷灯头设置使用，楼梯间地下室等照明灯具必需使用36V以下安全电压。（三十）总配电箱（室），分配电箱内应清洁，不准堆放杂物，配电箱应近一定数量灭火器。（三十一）镝灯、碘钨灯灯具安装高度不可低于5m，电源线应该采取三芯铜芯像皮软电缆并必需将保护零线（PE）和灯具金属外壳连接，不得靠近灯具表面。（三十二）电器、灯具相线必需进入开关控制，严禁相线直接引入灯具。（三十三）严禁私接乱接，“拖地线”、“把把线”等违章用电。（三十四）如有意外情况及未尽事宜，应遵照规范要求严格实施。六、施工现场安全用电技术方法（一）、接地和接零1、专用保护接零线（以下得称PE线）从本现场配电房配电总柜反复接地装置上引出。PE线和工作零线（以下简称N线）应在同一楼地装置上引出，但必需分开单独敷设。PE线在任何情况下全部不准作为其它代用。每一条供电线路末端PE线必需做好反复接地。2、PE线截面积不少于N线截面积，同时应能满足机械强度要求。3、现场配电工作接地电阻值小于4，反复接地电阻值小于10。每七天要复测一次接地电阻值。并作好复测使用统计。只限使用角铁、圆钢或钢管等等，不准使用螺纹钢。入土深度大于2米，二极接地体之间距离大于2.5米。4、现场一切电器设备在正常情况下金属外壳、框架、部件，金属操作台等必需和PE线做可靠连接。5、现场使用一切手持电动工具，如振动棒、平板振动器，蛙式打夯机等必需配置有专用PE触头插座，严禁把PE脚卸掉作用。手持电动工具工作电源必需从含有漏电保护功效卷缆器或插座箱内引出。（二）配置漏电保护器1、现场低压供电系统采取三级配电，即总和电柜、分配电箱、开关箱。两极漏电保护供电方法。2、分配电箱内设置漏电保护（开关）器，选择漏电电流7550mA，动作时间0.1S。3、在任何情况下，漏电保护器只能经过N线，不准经过PE线。每个月应对漏电保护器进行定时检验，发觉问题立即处理。（三）配电装置1、现场配电装置构架及箱体均为金属材料，确保有足够机械强度，也可做保护接零。配电装置要固定牢靠，作好防雨、防水、防尘方法。2、配电箱、开关箱选择合格成品箱。在定制多种配电箱时，应依据现场机械使用实际情况，根据施工现场临时用电安全技术规范JGJ-88要求，给生产厂家提供正确、具体资料和要求。签时，应逐一归多种电箱进行严格检验、验收，若现场使用配电箱、开关箱等采取自制时，必需严格根据临电设计中相关配电箱、开关箱等设计要求制作并对多种电箱进行严格检验、验收。3、配电设备不止必需遵照安全、可靠、实用和经济标准，并应便于安装、操作、搬运、检修、试验和监测。4、现场使用多种电箱应有专员负责。箱体上要有名称、用途标识，箱内配置开关要有回路、用途等标识。箱内严禁放多种杂物，箱体注意保持清洁。对运行中各类电箱要进行定时巡视、检验，发觉问题要立即处理，严禁带“病”许可。5、现场每一用电设备，应有各自专用开关箱，切实作到“一机、一箱、一闸、一漏”，设置使用。6、现场配电箱在使用过程中必需根据常规操作次序操作。停电操作时：开关箱分配电箱总配电箱（发生电故障紧急情况除外）。送电操作时：总配电箱分配电箱开关箱。7、施工现场停止作业1小时以上，芯挂线路有些人工作严禁合门标牌。应将设备开关箱断电上锁。七、电器防火方法（一）电气防火技术方法1、在电器装置周围和线路周围不准堆放易燃易爆物品和强腐介质。2、配电室和发电机房建筑工程和结构物防火登记不低于三级。3、配电室、发电机房不准存放油桶等易燃易爆物品和强腐蚀介质。4、在电器相对集中场地，如配电室、发电机房等，要配置砂箱和足够电器缘灭火机等器材，严禁烟火。5、严禁在宿舍内私自使用电炉、电炒锅、电饭煲等用电设备，宿舍照明安装高度2.5m使用220V、60W灯泡，安装瓷灯头。6、全部电气设备必需根据规范进行接零保护、漏电保护、过载保护、失压保护。7、现场电工建立电器安全值班制度基础上，作好现场巡回检验工作，对全部配电箱用开关箱应定时检验、维修、检验时必需将前一极对应电源开关分闸断电，升悬挂停电标志牌，严禁带电作业。8、现场移动电器设备胶木开关很轻易损坏，对这些电器一旦发觉损坏，工长或操作人员要随时汇报电工立即更换，避免漏电烧人。9、全部用电设备必需采取一机一闸一保护，电器上保险丝，严禁用铜丝、铁丝、铜丝替换熔断丝，严禁用电线直接搭电源。10、电器线路应按要求敷设，排线严禁现场有把把线、拖拖线、圈圈线；严禁把电线捆在筋及其金属物上。11、施工现场停电一小时以上时，应将动力开关箱断电上锁，夜间施工要有良好照明设备，危险处要有红灯示警。（二）电气防火组织方法1、建立健全易燃易爆物品和强腐介质物质使用管理制度。2、建立健全电气防火责任制度和检验制度，发觉火隐要立即汇报，处理处理。3、加强防火领导，自纠、自查建立防火队伍。配电室管理制度1、非本工作人员不得入内。2、进出入配电室应关好门，有防鼠方法。3、不得在配电室内堆放杂物，保持整齐通畅。4、随时观察用（配）电情况，做好统计，发觉问题立即整改。5、配电室实施夜夜有值班，班做到天天二十四小时监控。6、配电屏内各条控制线路，应统一编号，标明用途或去向，方便安全，预防误操作。7、配电屏维护、检修时，停电并悬挂“线路有些人工作，严禁合闸”警示牌。8、做好各项接地值测试工作，并作好统计。 成城市第三建筑工程企业 二00五年三月九日施工临时用电安全技术底安4-2-6施工单位名称成城市第三建筑工程企业工程名称成 成城市中西医院迁建工程施工部位临时用电施工内容临时用电安全技术交底内容1、临时用电电缆线采取穿导管埋地敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。电缆在室外直接埋地敷设深度大于0.6m，并应在电缆上下各均匀铺设大于50mm厚细砂，然后覆盖砖等硬质保护层。2、施工现场用电方法均应遵照建设环境保护部颁发JGJ46-88施工现场临时用电安全技术规范。遵照“安全第一”标准，根据国家相关标准，本供电系统采取TN-S（三相五线制）接零保护系统供电。其分配电箱、单机配电箱、楼层配电箱、插座箱均采取标准化工地要求使用标准铁壳式电箱，其中心城市电动作时间小于0.1S。3、全部移动式，固定式电气设备金属外壳、配电箱、开关箱金属外壳均和专用保护零线可靠连接，固定设备保护零线截面大于6mm2铝线，移动式设备保护零线在绝缘良好多股橡皮电缆内，其截面大于1.5mm2 。4、楼层供电随作业面增高用楼层配电端子箱逐层接力敷设。楼层配电箱，安装在电气井口，进线采取穿管保护。楼层用电采取移动式分电箱和开关逄上楼，箱内进出线采取像皮绝缘电缆，设三相动力，单相小型动力，照明等分类供电，单相设漏电开关，三相动力设漏电开关，自动空气开关，漏电开关在下级开头箱（如插座箱等）中，视需要而设置（依规范要求）。在总配电箱、分配电箱及塔机、砼输送泵四处应作得复接地，且接地电阻应小于10，必需采取焊接或压接方法连接，在全部民路未端均采取反复接地。5、全部电气材料及原件均应购置正规合格产品。全部电气线路和设备安装、调整全部必需由专业人员进行。发觉问题应立即处理。漏电开关必需定时检验，试验其动作可靠性。6、竖向电渣压力焊机应分散接在不一样380伏线电压电，以利于各相民源之间平衡。7、全部用电设备必需按规范进行接零、接地保护，过载保护，失压保护。有有电设备采取一机一闸一保护。8、电源线进箱滴水弯，进线必需优异入熔断器后再进开关，箱内要配齐接地、接零端子板，金属电箱外壳应投拉接零保护。9、电箱内分路凡采取空气开关、漏电开关上方全部要设单独分断开关。交底人署名接收交底责任人署名交底时间本表一式两份，班组自存一份，归档一份。施工临时用电安全技术交底安4-2-6施工单位名称 成城市第三建筑工程企业工程名称成城市中西医院迁建工程施工部位临时用电施工内容临时用电装置安全技术交底内容10、箱内要单独设置单相三眼插座上方要装漏电保护器，现场使用单相电源设备必需配用单相三眼插头。11、凡手提移劝开关箱，外壳要有可靠保护接零（接地），内设一机一闸一漏。12、手持移动工具橡皮电缆，引线长度距开关箱不超5米，不得有接头。13、现场使用移动电动工具和照明灯具一律用软南橡皮线，不准用塑料胶质线替换。14现场临时设施工电线安装，凡使用橡皮或塑料缘线，必需交瓷柱明线架设，开关设置合理。15、接地体可用角钢，钢管不少于二根，入土深度大于2米，二根扫地体之间距离大于2.5米，接地电阻小于4欧姆。16接地（接零）线用绝缘铜芯线，严禁使用铝导线作接地（接零）线，接头处应采取焊接、压接等可靠电气连接。17、橡皮电缆芯线中“黑色”或“绿/黄双色”线作为接地线。18、开关箱必需有中心城市电保护装置，漏电动作电流30mA/0.1S，潮湿作业15mA/0.1S。交底人署名接收交底责任人署名交底时间本表一式两份，班组自存一份，归档一份。
