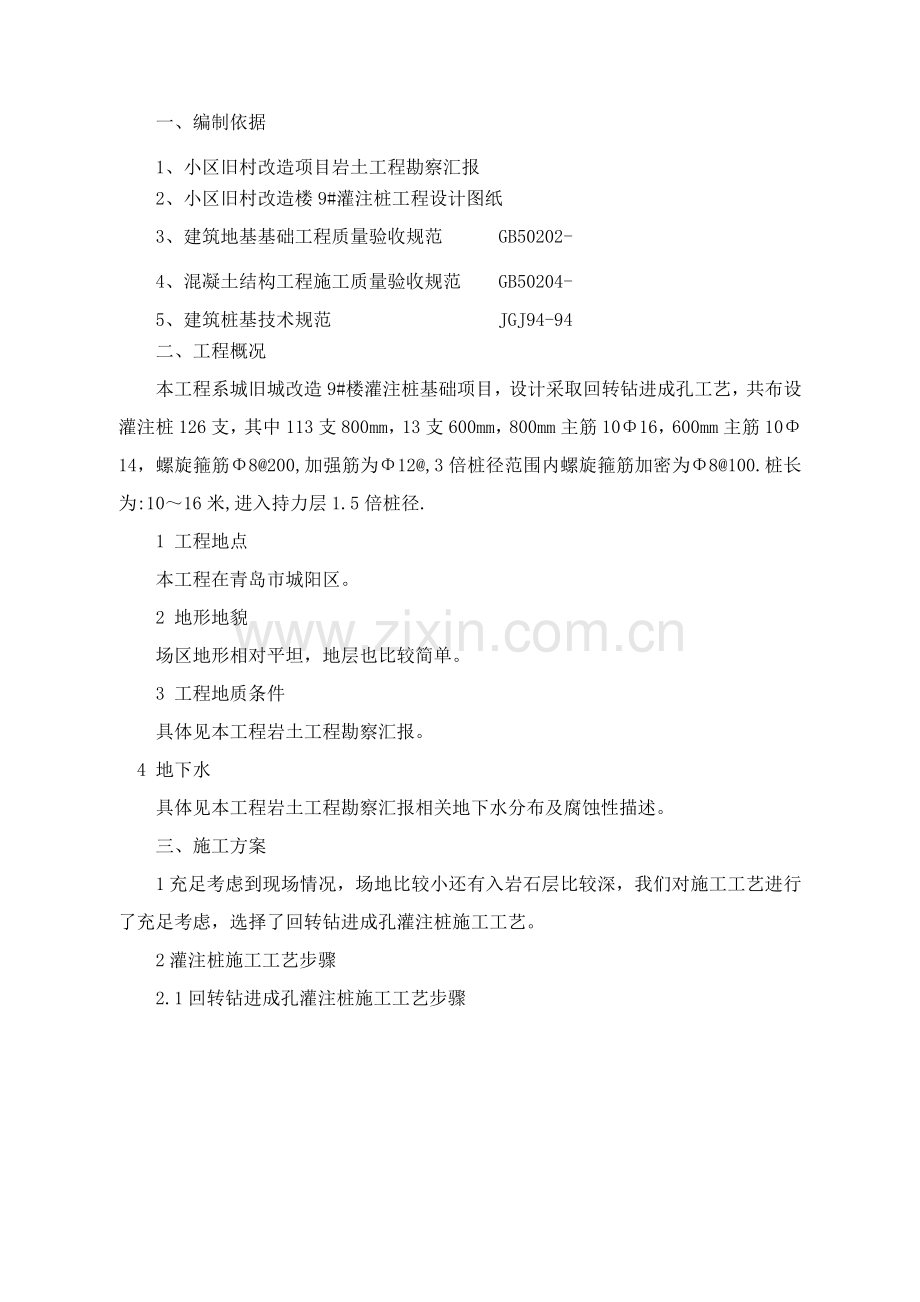

青岛工程灌注桩施工组织设计编制样本.doc

一、编制依据
1、小区旧村改造项目岩土工程勘察汇报
2、小区旧村改造楼9#灌注桩工程设计图纸
3、建筑地基基础工程质量验收规范 GB50202-
4、混凝土结构工程施工质量验收规范 GB50204-
5、建筑桩基技术规范 JGJ94-94
二、工程概况
本工程系城旧城改造9#楼灌注桩基础项目，设计采取回转钻进成孔工艺，共布设灌注桩126支，其中113支800mm，13支600mm，800mm主筋10Φ16，600mm主筋10Φ14，螺旋箍筋Φ8@200,加强筋为Φ12@,3倍桩径范围内螺旋箍筋加密为Φ8@100.桩长为:10～16米,进入持力层1.5倍桩径.
1 工程地点
本工程在青岛市城阳区。
2 地形地貌
场区地形相对平坦，地层也比较简单。
3 工程地质条件
具体见本工程岩土工程勘察汇报。
4 地下水
具体见本工程岩土工程勘察汇报相关地下水分布及腐蚀性描述。
三、施工方案
1充足考虑到现场情况，场地比较小还有入岩石层比较深，我们对施工工艺进行了充足考虑，选择了回转钻进成孔灌注桩施工工艺。
2灌注桩施工工艺步骤
2.1回转钻进成孔灌注桩施工工艺步骤

3灌注桩关键施工方法
3.1场地平整
灌注桩在基坑开挖前施工，施工前先由挖掘机平整场区。
3.2放线定位
利用经纬仪极坐标法测设桩位，用木桩标定，必需复合桩位，偏差不能超出20mm。
3.3施工关键点
3.3.1回旋成孔灌注桩关键施工关键点
1）测量定位：使用检验、校准合格经纬仪、水准仪、钢尺。操作人员应是测量专业技术人员，桩位测量定位误差≤5mm。
2）埋设护筒：埋设护筒应对桩位进行复合，护筒埋设时，护筒中心轴线对正测定桩位中心，其偏差≤20mm，并保持护筒垂直，护筒四面用黏土捣实，以起到固定护筒和止水作用。护筒上口应高出地面200mm，护筒两侧设置吊环，方便吊放、起拔护筒。
3）设备安装：
a.桩机安装时要做到三点一线，即天车、转盘中心、桩孔中心在同一铅锤线上，以确保钻孔垂直度，转盘中心同桩孔中心位置偏差≤10mm。钻机安装必需平稳、牢靠，钻进中不得有位移，底座应垫实，在钻进中常常检验。
b.吊移设备，必需有持有专业执照起重人员作业，严禁无证操作，吊移钻机时有专员指挥。
c.设备安装就位以后，应精心调平，安装牢靠，作业之前应先试运转，以预防在成孔过程中出现机械故障。
d.全部电机设备接线要安全可靠，在运输道路上电缆应加外套或埋设管道保护。
4）循环系统设置：依据场地实际情况，对循环系统设置进行合理布局，并要求冲洗液循环通畅，易于清除钻渣。循环池容量不宜小于12m3 ，沉淀池容量不宜小于8m3，以确保冲洗浆液正常循环，循环槽坡度以1：100为宜。
5）钻进成孔：钻进中应严格根据规范操作，钻进过程中技术参数应随时依据地层实际情况调整。
3.4成孔质量控制
成孔质量要求：桩孔位中心线许可偏差小于100mm；桩孔径许可偏差≤-50mm;桩垂直度许可偏差1%；孔底无虚土。
3.5桩位、垂直度控制：
a.加强测量放线定位正确性，立即检验和校正坐标控制点和水准点。
b.设备安装要水平、周正，桩中心、钻具中心、设备回转（冲击）中心三点一线。
c.开孔时要轻压慢转（或采取小冲击规程），遇孤石或坚硬障碍物应立即采取方法。
3.6钢筋笼制作和吊放安装
3.6.1钢筋笼制作
钢筋笼采取现场铺地法制作，主筋及加强筋连接采取焊接。同一截面接头数量不超出50%，加强筋和主筋采取点焊焊接，螺旋筋和主筋按梅花形用电弧点焊或帮扎固定。考虑到地下水腐蚀性，钢筋保护层考虑70mm，在钢筋笼四侧主筋每隔5m设置一个20mm耳环作定位垫块，使保护层符合设计要求。
质量要求：主筋间距许可偏差±10mm；长度许可偏差±100mm；箍筋间距许可偏差±20mm；直径许可偏差±10mm。
3.6.2钢筋笼吊放就位
采取25t吊车吊装。
钢筋笼在运往桩位过程中要保持水平，严禁拖拉以致钢筋笼变形。
吊放钢筋笼入孔时，应对准孔位，轻放、慢放，不得左右旋转，若遇阻应停止下放，查明原因进行处理。严禁高起猛落，强行下人。
3.7导管灌注
1) 导管结构和使用应符合下列要求：
a. 导管壁厚不宜小于3mm，直径200~250mm，底管长度不宜小于4m，接头宜用螺纹或法兰连接。
b. 导管提升时，不得挂住钢筋笼，设置防护三角形加劲板或设置锥形法兰护罩。
c. 导管使用前应试拼装、试压，试水压力通常为0.6~1.0Mpa。
2) 使用隔水塞应有良好隔水性能，确保顺利排出。
3) 浇注水下混凝土应遵守下列要求：
a. 开始灌注混凝土时，为使隔水塞能顺利排出，导管底部至孔底底距离宜为300~500mm。
b. 应有足够混凝土贮备量，使导管一次埋入混凝土面以下0.8m以上。
c. 导管埋深宜为2~6m，严禁导管提出混凝土面应有专员测量导管埋深及管内外互凝土面高差，填写水下互凝土浇注统计。
d. 水下混凝土必需连续施工，每根桩浇注时间按初盘混凝土初凝时间控制，对浇注过程中一切故障均应统计立案。
e. 控制最终一次灌注量，桩顶不得偏低，应凿除余浆高度应高出设计桩顶0.5m以上并确保暴露桩顶混凝土达成混凝土强度设计值
4) 混凝土灌注是确保成桩质量关键工序，开灌前应做好一切准备，确保混凝土灌注连续进行。单桩混凝土灌注不宜超出8小时。
3.8施工质量控制关键点
3.8.1施工关键点为查对地质资料、检验设备、工艺及施工技术要求是否适宜。
3.8.2开孔前，依据建设单位测量基准点和测量基线放样定位，经监理复核，用十字交叉法定出孔桩中心。桩位应定位放样正确，在桩位外设置定位龙门桩。并派专员负责。
3.8.3 当桩净距小于2倍桩径且小于2.5m时，应采取间隔开挖。
3.8.4护筒埋设：护筒埋设之前应对其桩位用钢尺进行复合，护筒埋设时，护筒中心轴线对正测定桩位中心，其偏差≤20mm，并确保护筒垂直，护筒四面要用黏土捣实，起到固定护筒和止水作用。护筒上口应高出地面200mm，护筒两侧设置吊环，方便吊放、起拔护筒。
3.8.5泥浆循环系统设置：依据现场实际情况，对循环系统设置进行合理布局，并要求冲洗液循环通畅，易于清除钻渣。循环池容量不宜小于8m3，沉淀池容量不宜小于5 m3，以确保冲洗液正常循环，循环槽坡度以1：100为宜。多出泥浆立即排走或灌装运走，降低对场地和周围环境影响。
3.8.6钢筋笼制作严格按设计加工，主筋位置用钢筋定位支架控制等分距离。主筋间距许可偏差±10mm；箍筋或螺旋筋螺距许可偏差±20mm；钢筋笼直径许可偏差±10mm；钢筋笼长度许可偏±50mm。
3.8.7加颈箍设在主筋内侧，主筋在中间，外侧螺旋筋，主筋不设弯钩。
3.8.8 钢筋笼搬运和吊装时，应预防变形；安放前需再检验孔内情况，以确定孔内无塌方和沉渣；安放要对准孔位，扶稳、缓慢、顺直，避免碰撞孔壁，严禁墩笼、扭笼。
3.8.9 检验成孔质量合格后应立即灌注砼。在灌注砼前，应进行清孔工作，要求孔底必需清理洁净，孔底无浮渣。
3.8.10当有地下水而渗水量不大时，则应抽除孔内积水后浇注混凝土，砼宜采取插入式振捣器振实。假如渗水量过大，积水过多不便排干，则应用导管法水下灌注砼。
3.8.11 桩身砼必需留有试件，每50m3砼及每个灌注台班不得少于1组，每组3件。
3.8.12砼灌注过程中必需实施旁站，全员、全过程控制，严格把关。
四、工程质量、进度、安全生产、文明施工目标及确保方法
1 工程质量目标和确保方法
1.1工程质量目标
工程质量达成合格标准,一次交工合格率达成100%。
1.2工程质量确保方法
1.2.1建立质量确保体系
建立以项目经理为首质量确保体系，项目经理是工程质量第一责任人，项目技术责任人是工程质量具体责任人，专职质检员帮助项目经理和技术责任人抓好质量管理。各专业班组长负责本班组工程质量管理。质量管理体系图、组织机构图以下。

项目经理
技术责任人
工程科
办公室
安全科
材料科
机务科
质量科
项目副经理
挖孔组
钢 筋 组
机械使用组
爆破组
后勤班
测量组
混凝土组
排水组

项目经理
项目技术责任人
主办工程师
材料员
资料员
仓库保管员
安全员
质量员
测量员
施工员
电工
质量体系图

1.2.2强化质量意识
认真落实质量责任，强化质量意识教育，同时坚持“自检、互检、专检”三级检验制度。
1.2.3强化质量、技术管理工作
对该工程施工全过程进行全方面管理，严格按《规范》、《规程》、《标准》和设计要求组织施工和验收，做到施工按规范，操作按规程，质量达标准，层层把关，一抓到底。质检员和各专业工程师必需严格实施企业各项技术管理制度，项目经理按时组织进行检验。
1.2.4严格工序管理，每道工序验收合格后再进入下一道工序，并立即由验收人在对应资料上签字。上道工序检验不合格，严禁进行下一道工序施工。
1.2.5本工程采取信息法施工，施工、监测和设计紧密配合，立即反馈信息，调整参数，确保施工安全。
1.2.6设置质量管理点，对影响质量关键工序或材料作为关键控制对象，以质量管理点加以控制管理。
1.2.7用于工程测量、试验仪器和设备、多种计算器具根据中国计量法要求进行周期检定，取得合格证书后方能使用，以确保计量精度达成要求要求。
1.2.8做好建筑材料采购和保管工作。建筑材料中钢筋、水泥需含有出厂合格证、准用证和复验汇报，合格后才能投入使用；砂子、石子要经检验合格后才能投入使用。其它建筑材料也要符合相关要求才能投入使用。
1.2.9参与本工程人员，其技术水平应达成所在岗位技术要求，能胜任本岗位工作。对于特殊岗位工作人员按相关要求还应有岗位上岗证。
1.2.10参与本工程人员在施工前组织学习和承包项目相关技术文件、图纸，领会设计意图和要求，明确施工中应遵照技术规范、质量标准，了解各自在施工中质量责任。做好技术交底工作。
1.2.11工程质量统计是反应工程质量关键依据，所以在工程施工中对质量情况要真实记载，对工程项目按检验评定标准要求检测，并按统一格式填写和整理。
1.2.12配置足够有经验有能力管理人员进行技术管理和质量管理，岗位职责明确，各岗位人员必需严格推行各自岗位职责，对项目经理负责。
1.2.13实施奖罚制度，对质量事故责任人应给经济处罚，对质保工作有突出贡献人员要给物质奖励。
2 工程进度目标和确保方法
2.1工期目标
依据建设单位对本工程工期要求及本工程特点，并结合我企业以前类似工程经验，发挥我企业技术优势，确保按期完成全部施工任务。
2.2确保方法
2.2.1做好准备工作。
包含技术准备（熟悉图纸、技术标准、编制施工组织设计等）、施工机械设备调遣、技术管理人员和施工人员调遣组织等。
2.2.2成立项目部
建立健全组织机构和生产体系。
2.2.3制订切实可行具体施工进度计划
施工进度计划包含总计划、月计划和周计划。每七天检验一次计划完成情况，天天召开一次生产调度会方便立即发觉问题，立即采取赶工方法。
2.2.4 做好物质保障工作
编制材料供给计划，立即采购进场，避免发生因物资资料不立即到为而影响工期。
事先和商混厂家联络商谈好，一旦现场搅拌不能满足灌注要求时，立即采取商混方案。
2.2.5选择优异劳务队伍
选择有管理能力、技术水平高、熟悉操作规程和施工技术标准、服从管理并含有资质和上岗证劳务企业和劳务人员负担施工任务。
2.2.6配置优异足够施工机械设备
关键施工设备有手动卷扬、空压机、搅拌机、振动器等，尽可能使用优异设备。在设备进场前做好维修检验工作。
2.2.7 在工程施工中，主动采取新材料、新设备、新工艺、新技术。
2.2.8监督、检验施工计划和施工过程实施情况，掌握和控制施工进度，立即处理施工中出现矛盾，协调各部门之间、各工种之间工作，调整工、料、机械平衡和分配，确保工序衔接合理、质量确保和施工正常进行。
2.2.9立即搜集阶段性天气预报，通知各专业作好预防和调整工作计划准备。
2.2.10钢筋工程加工和绑扎，采取集中机械加工，配套供给。按进度计划和工序安排组织流水作业。
2.2.11提升施工人员熟练程度，在时间上分两班作业，组织交叉流水作业。
2.2.12强化质量意识，项目质检组定时、不定时检验，把好质量关，杜绝质量隐患和返工现象，预防因返工延误工期。
2.2.13各工种在项目部统一布署下，相互配合亲密合作，有序组织，有效监督和控制进度计划。
2.2.14 强化网络计划动态控制，认真落实检验计划实施情况，立即采取有力方法，纠正偏离计划现象，确保分阶段目标实施。
2.2.15 定时每七天一晚组织各业务和各班组长人员协调会议，认真部署各班组工作和协调各业务之间关系。
2.2.16 主动加强和设计单位，监理单位、相邻单位联络，互通信息，立即处理施工过程中多种问题，准备提供技术和质保资料，立即组织检验验收和评定签证，确保工程顺利进展和工期要求。
3 工程安全生产目标和确保方法
3.1工程安全目标
杜绝因工死亡和重伤事故，轻伤负伤率为零；无交通事故，各类火灾事故。
施工机械无重大事故，通常机械事故频率小于2%。
3.2确保方法
3.2.1组建安全领导小组和配置专职安全员。
3.2.2加强安全检验，尤其是现场巡查，发觉违章、违规行为时立即给予纠正。
3.2.3开工前，应做好必需地质、水文和地下管线调查和勘察工作，采取必需保护方法。
3.2.4由安全员将危险部位、危险工序及由此而编制安全方法对全部施工人员具体说明，进行安全技术交底，杜绝盲目施工。
3.2.5做好危险源管理
3.2.5.1存在危险源：深基坑、坠落物、爆破、电源。
3.2.5.2危险源管理：
3.2.5.2.1做好“四防”（防高空坠落、防物体打击、防触电、防中毒）。果断实施“十项安全技术方法”。
3.2.5.2.2抓好临时用电安全管理，现场用电严格实施《建筑施工现场临时用电规范》，做到“一机一闸一保护”、“三级配电、二级保护”，使现场用电安全化、规范化。
3.2.5.2.3坚持安全检验制度，企业每个月、项目部每七天对现场检验一次，查出隐患下发整改通知书，根据“三定”方法整改。
3.2.5.2.4坚持安全保卫工作，选派责任心强职员任现场保安员，施工人员出入现场一律凭借胸卡。
3.2.6参与施工机械，在工作前要发出信号。作业时，在机械施工范围内，不得有闲人逗留，不得进行其它作业；土石方运输装土时，任何人不得停留在装土车上。
3.2.7在施工现场周围及危险地段，应悬挂“危险”或“严禁通行”显著标志；施工区域应设“施工区域严禁入内”警示牌；夜间施工应有足够照明。
3.2.8全部机械车辆操作人员均应持证上岗，熟悉和遵守本岗位安全操作规程。证件、牌照、养路费及营运费等齐全有效。
4 文明施工目标和确保方法
4.1 文明施工目标：
达成青岛市文明工地要求
4.2 确保方法
4.2.1成立文明施工领导小组，项目经理任组长，项目经理任副组长，各科责任人任组员，从组织上加以确保。建立环境保护规章制度，设专员监督实施。做到责任明确，奖罚分明。
4.2.2 对施工人员进行施工教育，养成文明施工习惯。
4.2.3 施工现场设置标志牌，施工现场围墙，采取彩钢板围挡，墙面涂刷宣传口号。
4.2.4 全部机械均不得随意排放污水、油污和多种废弃物，预防周围地面受到污染。
4.2.5 施工中将尽可能降低噪声污染，施工运输车辆路径市区时应尽可能避免按喇叭，尤其在夜间严禁鸣号。确保给周围居民一个平静生活环境。
4.2.6 做到施工机具存放整齐，场地要清洁，施工过程中产生垃圾应定点堆放，生活垃圾应日产日清，严禁随地丢弃。临时设施部署合理，保持环境卫生。设置临时厕所：因为施工现场人员多，工地设置临时厕所，天天下班后派专员清理。
4.2.7 工程完成后，立即拆除、清理临时设施和生活设施，做到工完料净场地清。
4.2.8施工现场内厨房必需符合市人民政府相关建筑工地厨房卫生要求要求，申办食品卫生许可证。炊事员和茶水员上岗必需持有效健康证和岗位培训证，上班时间必需穿戴口罩、白衣帽及袖套。洗、切、煮、卖、存等步骤要设置合理，生熟食品严格分开，餐具用后随即洗刷洁净，并按要求消毒。食堂管理符合《食品卫生法》，有隔绝蝇鼠防范方法，有盛残羹下脚料加盖容器，内外环境清洁卫生。
4.2.9 运输道路定时洒水，路面立即清扫，使路面保持清洁，降低粉尘危害。
5、工期及进度计划
从施工日期算起30日完工。
6、关键施工机械设备配置

序号
机具名称
型号规格
数量
功率(KW)
备注
1
回转钻机
1500
3台
50

2
电焊机
BX3-300
2台
30

3
泥浆泵

3台
22

4
切割机

1台
2.5

5
总用电功率
KW

338.5

6
用水量
T/天

150

7、拟投入劳动力计划
针对本工程实际情况，配置劳动力以下：

工种、岗位
数量
工种、岗位
数量
钻机手
9人
混凝土工
6人
钢筋制作
2 人
电气焊工
2人
机修工
1人
电工
1人
8、其它
8.1 雨季施工方法
8.1.1 做好天气预报收听、收看工作，方便依据天气情况调整施工计划，尽可能避免在雨天浇筑混凝土。
8.1.2 对防潮防淋材料进行覆盖、转移。
8.1.3 水泥等易潮材料露天存放时，应在高处垫高，并准备较多雨布，方便进行立即覆盖。
8.1.4 保护好电力设施，电闸箱采取搭设雨蓬措施加以保护。
8.1.5 库房屋面、墙壁、地面在雨季前进行处理，每场雨前、雨中查看处理，避免材料被雨淋坏失效。
8.1.6 混凝土施工时备有足够防雨布，以备降雨时覆盖用。如遇中等雨量以上，停止混凝土浇筑。浇筑混凝土后，未达成初凝时以下雨，则覆盖塑料布加以保护。
8.1.7 做好施工区排水工作，场区四面构筑排水沟，把雨水经过排水沟流入集水坑，用潜水泵排入市政排水设施，预防现场积水。
8.1.8 做好防洪工作。备好水泵、草袋等防洪物质，立即修筑围堰预防洪水侵入场地。。
附件：1.施工进度计划表
2.现场平面部署图
