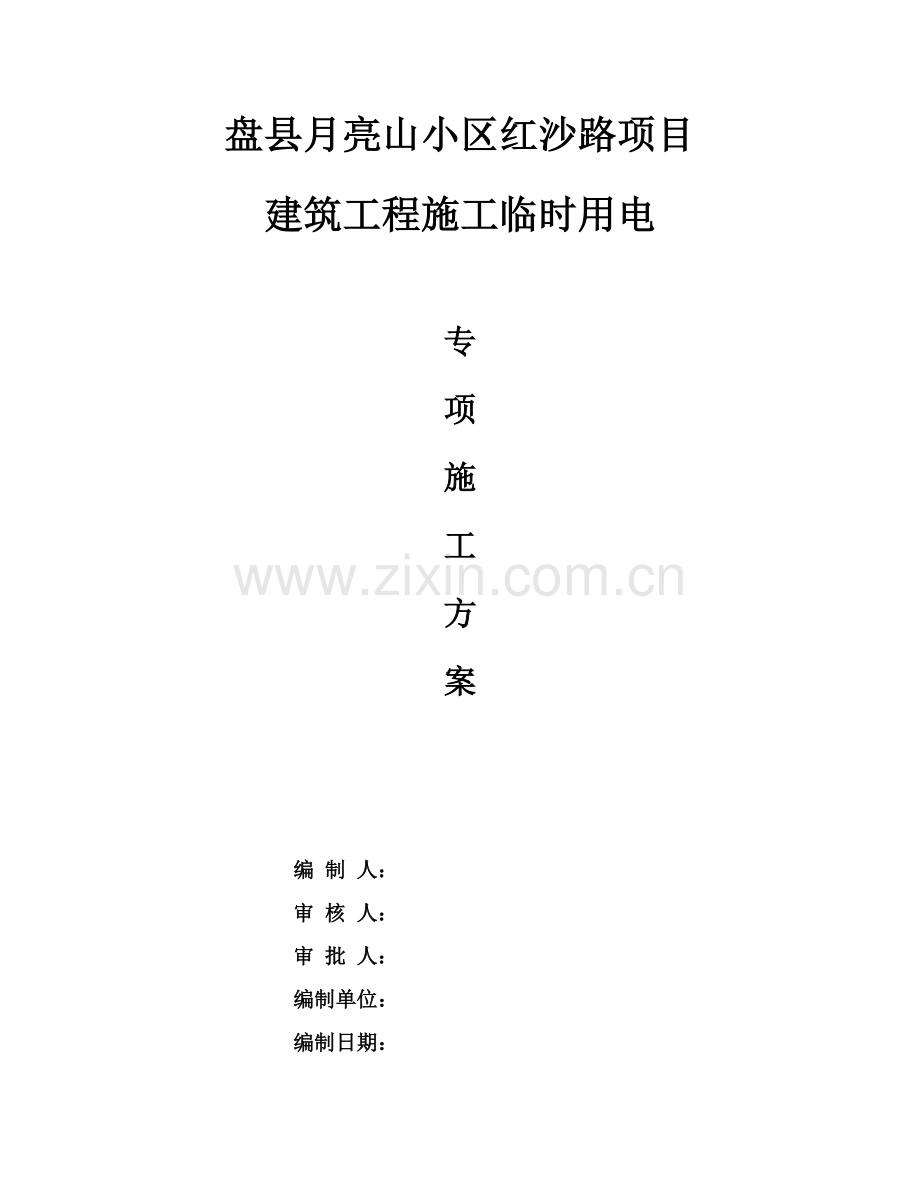

项目建筑工程施工临时用电专项施工方案样本.doc_第1页
第1页 / 共35页
项目建筑工程施工临时用电专项施工方案样本.doc_第2页
第2页 / 共35页
项目建筑工程施工临时用电专项施工方案样本.doc_第3页
第3页 / 共35页
项目建筑工程施工临时用电专项施工方案样本.doc_第4页
第4页 / 共35页
项目建筑工程施工临时用电专项施工方案样本.doc_第5页
第5页 / 共35页
点击查看更多>>
资源描述

1、盘县月亮山小区红沙路项目建筑工程施工临时用电专项施工方案 编 制 人: 审 核 人: 审 批 人: 编制单位: 编制日期:目 录一、编制依据2二、施工条件2三、设计内容和步骤3四、绘制临时供电施工图14五、安全用电技术方法18六、安全用电防火方法30 一、编制依据 低压配电设计规范GB50054-95中国建筑工业出版社 建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社 通用用电设备配电设计规范GB50055-93中国建筑工业出版社 供配电系统设计规范GB50052-95中国建筑工业出版社 施工现场临时用电安全技术规范JGJ46-中国建筑工业出版社 二、施工条件 1、工程概况

2、1、工程名称:盘县月亮山小区红沙路项目; 2、工程地点:贵州省盘县; 3、建设规模: 总建筑面积34033.06,其中商业建筑面积12698.95,住宅 建筑面积14467.14,幼稚园建筑面积1364.83,小区配套用房209.83; 4、结构形式:基础为桩基础,上部结构为框架结构; 5、工期目标:协议工期共 365 天,7月开工,7月完工; 6、安全目标:杜绝重大伤亡事故发生,轻伤负伤率控制在1以内。 2、施工现场用电量统计表: - 序号 机具名称 型号 安装功率(kW) 数量 累计功率(kW) 1 塔式起重机 QT-80A 55.50 3 55.50 2 11.5t单筒卷扬机 7.50

3、1 7.50 3 灰浆泵(16m3/h) 1.20 1 1.20 4 325400混凝土搅拌机 5.50 1 5.50 5 钢筋切断机 GJ-40 7.00 1 7.00 6 钢筋调直机 GJ4-14/4 9.00 1 9.00 7 钢筋变曲机 GJ7-40 2.80 1 2.80 8 交流电弧焊机 21.00 1 21.00 9 木工圆据机 3.00 1 3.00 10 一般木工带据机 20.00 1 20.00 11 单面杠压刨床 8.00 1 8.00 12 木工平刨床 2.80 1 2.80 - 三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无多种埋地管线

4、。 (2)现场采取380V低压供电,设一配电总箱,内有计量设备,采取TN-S系统供电。 (3)依据施工现场用电设备部署情况,采取导线穿钢管埋地敷设,部署位置及线路走向参见临时配电系统图及现场平面图,采取三级配电,两极防护。 (4)根据JGJ46-要求制订施工组织设计,接地电阻R4。 2、确定用电负荷: (1)、塔式起重机 Kx = 0.20 Cos = 0.60 tg = 1.33 将Jc =40%统一换算到Jc1 =25%额定容量 Pe = n(Jc/Jc1)1/2Pn =1(0.40/0.25)1/255.50 = 70.20 kW Pjs = KxPe =0.2070.20 = 14.0

5、4kW (2)、11.5t单筒卷扬机 Kx = 0.20 Cos = 0.60 tg = 1.33 Pjs = 0.207.50 = 1.50 kW (3)、灰浆泵(16m3/h) Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.301.20 = 0.36 kW (4)、325400混凝土搅拌机 Kx = 0.70 Cos = 0.68 tg = 1.08 Pjs = 0.705.50 = 3.85 kW (5)、钢筋切断机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.307.00 = 2.10 kW (6)、钢筋调直机 Kx =

6、 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.309.00 = 2.70 kW (7)、钢筋变曲机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.302.80 = 0.84 kW (8)、交流电弧焊机 Kx = 0.35 Cos = 0.40 tg = 2.29 将Jc =50%统一换算到Jc1 =100%额定容量 Pe = n(Jc/Jc1)1/2Pn =1(0.50/1.00)1/221.00 = 14.85 kW Pjs = KxPe =0.3514.85 = 5.20kW (9)、木工圆据机 Kx = 0.30 Cos = 0.7

7、0 tg = 1.02 Pjs = 0.303.00 = 0.90 kW (10)、一般木工带据机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.3020.00 = 6.00 kW (11)、单面杠压刨床 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.308.00 = 2.40 kW (12)、木工平刨床 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.302.80 = 0.84 kW (13)总计算负荷计算,总箱同期系数取 Kx = 0.90 总有功功率 Pjs = KxPjs = 0.90(14.

8、04+1.50+0.36+3.85+2.10+2.70+0.84+5.20+0.90+6.00+2.40+0.84) = 36.655 kVA 总无功功率 Qjs = KxQjs =0.90(18.72+2.00+0.37+4.15+2.14+2.75+0.86+11.91+0.92+6.12+2.45+0.86) = 47.922 kVA 总视在功率 Sjs = (Pjs2+Qjs2)1/2 = (36.6552+47.9222)1/2 = 60.334 kVA 总计算电流计算 Ijs = Sjs/(1.732Ue) = 60.334/(1.7320.38) = 91.670 A 3、选择变

9、压器: 依据计算总视在功率选择依据计算总视在功率选择SL7-63/10型三相电力变压器,它容量为63.00kVA60.33kVA能够满足使用要求,其高压侧电压为10kV同施工现场外高压架空线路电压等级一致。 4、选择总箱进线截面及进线开关: (1)选择导线截面:上面已经计算出总计算电流Ijs = 91.670A,查表得室外架空线路40 C时铝芯塑料绝缘导线BLV-450+125,其安全载流量为102.77A,能够满足使用要求。因为由供电箱至动力总箱距离短,可不校核电压降选择。 (2)选择总进线开关:DZ20-160/3 ,其脱扣器整定电流值为Ir = 130.00A。 (3)选择总箱中漏电保护

10、器:DZ10L-100/3 。 5、1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。分配箱至开关箱,开关箱至用电设备导线敷设采取铝塑料绝缘导线穿焊接钢管敷设,因为这部分距离较短,所以不考虑电压降,只按安全载流量选择导线截面。 (1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.20 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.2070.20/(1.7320.380.60) = 35.55 i

11、i)选择导线 选择BLV-410+16 ,穿焊接钢管时其安全载流量为34.79A。 iii)选择电气设备 选择开关箱内开关为DZ5-50/3 ,其脱扣器整定电流值为Ir = 40.00A。 漏电保护器为 DZ10L-100/3。 (2)、11.5t单筒卷扬机开关箱至11.5t单筒卷扬机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.20 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.207.50/(1.7320.380.60) = 3.80 ii)选择导线 选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为14.23A

12、。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (3)、1号分箱至第1组电机(塔式起重机)开关箱导线截面及分配箱内开关选择 i)Ijs = 35.55A ii)选择导线 选择BLV-416+110 ,穿焊接钢管时其安全载流量为44.27A。 iii)选择电气设备 选择分配箱内开关为DZ5-50/3 ,其脱扣器整定电流值为Ir = 40.00A。 (4)、1号分箱至第2组电机(11.5t单筒卷扬机)开关箱导线截面及分配箱内开关选择 i)Ijs = 3.80A ii)选择导线 选择BLV-42.5

13、+11.5 ,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择分配箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16.00A。 (5)1号分箱进线及进线开关选择 i)计算电流 Kx = 0.35,Cos = 0.900 Ijs = KxPe/(1.732UeCos) = 0.3563.00/(1.7320.380.90) = 37.22 ii)选择导线 选择BLV-416+110 ,穿焊接钢管时其安全载流量为70.84A。 iii)选择电气设备 选择分配箱进线开关为DZ5-50/3 ,其脱扣器整定电流值为Ir = 40.00A。 (6)1号干线导线截面及出线开

14、关选择 i)选择导线截面按导线安全载流量: 按导线安全载流量: Kx = 0.35 ,Cos = 0.90 Ijs = KxPe/(1.732UeCos) = 0.3563.00/(1.7320.380.90) = 37.22 A 按许可电压降: S = Kx(PL)/CU = 0.3563.00100.00/(46.35) = 9.52 mm2 选择BLV-416+110 ,穿焊接钢管时其安全载流量为70.84A。 ii)选择出线开关 1号干线出线开关选择DZ5-50/3 ,其脱扣器整定电流值为Ir =40.00A。 6、2号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照

15、平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。分配箱至开关箱,开关箱至用电设备导线敷设采取铝塑料绝缘导线穿焊接钢管敷设,因为这部分距离较短,所以不考虑电压降,只按安全载流量选择导线截面。 (1)、灰浆泵(16m3/h)开关箱至灰浆泵(16m3/h)导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.301.20/(1.7320.380.70) = 0.78 ii)选择导线 选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为14.23A

16、。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (2)、325400混凝土搅拌机开关箱至325400混凝土搅拌机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.70 Cos = 0.68 tg = 1.08 Ijs = KxPe/(1.732UeCos) = 0.705.50/(1.7320.380.68) = 8.60 ii)选择导线 选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ,其脱扣器

17、整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (3)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.307.00/(1.7320.380.70) = 4.56 ii)选择导线 选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ,熔断器RC1A-5其最大熔体电流为 IRD = 5.00A,可根 据实际电流2.5倍选择额定电流较小熔丝,漏

18、电保护器为 DZ10L-100/3。 (4)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.309.00/(1.7320.380.70) = 5.86 ii)选择导线 选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ,熔断器RC1A-10其最大熔体电流为 IRD = 10.00A,可根 据实际电流2.5倍选择额定电流较小熔丝,漏电保护器为 DZ10L-100/3。

19、 (5)、钢筋变曲机开关箱至钢筋变曲机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.302.80/(1.7320.380.70) = 1.82 ii)选择导线 选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (6)、交流电弧焊机开关箱至交流电弧焊机导线截面及开关箱内电气设备选择: i)计算电流 Kx =

20、0.35 Cos = 0.40 tg = 2.29 Ijs = KxPe/(1.732UeCos) = 0.3514.85/(1.7320.380.40) = 19.74 ii)选择导线 选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (7)、木工圆据机开关箱至木工圆据机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos

21、) = 0.303.00/(1.7320.380.70) = 1.95 ii)选择导线 选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (8)、一般木工带据机开关箱至一般木工带据机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.3020.00/(1.7320.380.70) = 13.02 ii)选择导线

22、选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (9)、单面杠压刨床开关箱至单面杠压刨床导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.308.00/(1.7320.380.70) = 5.21 ii)选择导线 选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备

23、 选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (10)、木工平刨床开关箱至木工平刨床导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.302.80/(1.7320.380.70) = 1.82 ii)选择导线 选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ,熔断器RC1A-5其最大熔体电流为 IRD = 5.00A

24、,可根 据实际电流2.5倍选择额定电流较小熔丝,漏电保护器为 DZ10L-100/3。 (11)、2号分箱至第1组电机(灰浆泵(16m3/h)开关箱导线截面及分配箱内开关选择 i)Ijs = 0.78A ii)选择导线 选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择分配箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16.00A。 (12)、2号分箱至第2组电机(325400混凝土搅拌机)开关箱导线截面及分配箱内开关选择 i)Ijs = 8.60A ii)选择导线 选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为1

25、4.23A。 iii)选择电气设备 选择分配箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16.00A。 (13)、3号分箱至第1组电机(钢筋切断机、钢筋调直机、钢筋变曲机)开关箱导线截面及分配箱内开关选择 i)Ijs = 12.24A ii)选择导线 选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择分配箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16.00A。 (14)、3号分箱至第2组电机(交流电弧焊机)开关箱导线截面及分配箱内开关选择 i)Ijs = 19.74A ii)选择导线 选择BLV-46+14

26、,穿焊接钢管时其安全载流量为25.30A。 iii)选择电气设备 选择分配箱内开关为DZ5-50/3 ,其脱扣器整定电流值为Ir = 40.00A。 (15)、4号分箱至第1组电机(木工圆据机、一般木工带据机)开关箱导线截面及分配箱内开关选择 i)Ijs = 14.98A ii)选择导线 选择BLV-44+12.5 ,穿焊接钢管时其安全载流量为18.97A。 iii)选择电气设备 选择分配箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16.00A。 (16)、4号分箱至第2组电机(单面杠压刨床、木工平刨床)开关箱导线截面及分配箱内开关选择 i)Ijs = 7.03A ii)选择导

27、线 选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择分配箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16.00A。 (17)2号分箱进线及进线开关选择 i)计算电流 Kx = 0.35,Cos = 0.900 Ijs = KxPe/(1.732UeCos) = 0.356.70/(1.7320.380.90) = 3.96 ii)选择导线 选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为22.77A。 iii)选择电气设备 选择分配箱进线开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16.00A。 (1

28、8)3号分箱进线及进线开关选择 i)计算电流 Kx = 0.35,Cos = 0.900 Ijs = KxPe/(1.732UeCos) = 0.3539.80/(1.7320.380.90) = 23.52 ii)选择导线 选择BLV-46+14 ,穿焊接钢管时其安全载流量为40.48A。 iii)选择电气设备 选择分配箱进线开关为DZ5-50/3 ,其脱扣器整定电流值为Ir = 40.00A。 (19)4号分箱进线及进线开关选择 i)计算电流 Kx = 0.35,Cos = 0.900 Ijs = KxPe/(1.732UeCos) = 0.3533.80/(1.7320.380.90)

29、= 19.97 ii)选择导线 选择BLV-46+14 ,穿焊接钢管时其安全载流量为40.48A。 iii)选择电气设备 选择分配箱进线开关为DZ5-50/3 ,其脱扣器整定电流值为Ir = 40.00A。 (20)2号干线导线截面及出线开关选择 i)选择导线截面按导线安全载流量: 按导线安全载流量: Kx = 0.35 ,Cos = 0.90 Ijs = KxPe/(1.732UeCos) = 0.35143.30/(1.7320.380.90) = 84.67 A 按许可电压降: S = Kx(PL)/CU = 0.35143.30182.00/(46.35) = 39.43 mm2 选择

30、BLV-425+116 ,穿焊接钢管时其安全载流量为88.54A。 ii)选择出线开关 2号干线出线开关选择DZ15-63/3 ,其脱扣器整定电流值为Ir =49.00A。 四、绘制临时供电施工图 1、临时供电系统图: 2、施工现场临时用电平面图: 详见副图 五、安全用电技术方法 安全用电技术方法包含两个方向内容:一是安全用电在技术上所采取方法;二是为了确保安全用电和供电可靠性在组织上所采取多种方法,它包含多种制度建立、组织管理等一系列内容。安全用电方法应包含下列内容: 1、安全用电技术方法 (1)、保护接地 是指将电气设备不带电金属外壳和接地极之间做可靠电气连接。它作用是当电气设备金属外壳带

31、电时,假如人体触及另外壳时,因为人体电阻远大于接地体电阻,则大部分电流经接地体流入大地,而流经人体电流很小。这时只要合适控制接地电阻(通常小于4),就可降低触电事故发生。不过在TT供电系统中,这种保护方法设备外壳电压对人体来说还是相当危险。所以这种保护方法只适适用于TT供电系统施工现场,按要求保护接地电阻小于4。 (2)、保护接零 在电源中性点直接接地低压电力系统中,将用电设备金属外壳和供电系统中零线或专用零线直接做电气连接,称为保护接零。它作用是当电气设备金属外壳带电时,短路电流经零线而成闭合电路,使其变成单相短路故障,因零线阻抗很小,所以短路电流很大,通常大于额定电流几倍甚至几十倍,这么大

32、单相短路将使保护装置快速而正确动作,切断事故电源,确保人身安全。其供电系统为接零保护系统,即TN系统,TN系统包含TN-C、TN-C-S、TN-S三种类型。本工程采取TN-S系统。 TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开供电系统,也称三相五线制。它优点是专用保护线上无电流,此线专门承接故障电流,确保其保护装置动作。应该尤其指出,PE线不许断线。在供电末端应将PE线做反复接地。 施工时应注意:除了总箱处外,其它各处均不得把N线和PE线连接,PE线上不得安装开关和熔断器,也不得把大地兼做PE线且PE线不得经过工作电流。PE线也不得进入漏电保护器且必需由电源进线零线反

33、复接地处或总漏电保护器电源侧零线处引出,因为线路末端漏电保护器动作,会使前级漏电保护器动作。 必需注意:当施工现场和外电线路共用同一供电系统时,电气设备接地、接零保护应和原系统保持一致。不允得对一部分设备采取保护接地,对另一部分采取保护接零。因为在同一系统中,假如有设备采取接地,有设备采取接零,则当采取接地设备发生碰壳时,零线电位将升高,而使全部接零设备外壳全部带上危险电压。 (3)、设置漏电保护器 1)施工现场总配电箱至开关箱应最少设置两级漏电保护器,而且两级漏电保 护器额定漏电动作电流和额定漏电动作时间应作合理配合,使之含有分级保护功效。 2)开关箱中必需设置漏电保护器,施工现场全部用电设

34、备,除作保护接零外,必需在设备负荷线首端处安装漏电保护器。 3)漏电保护器应装设在配电箱电源隔离开关负荷侧和开关箱电源隔离开关负荷侧,不得用于开启电器设备操作。 4)漏电保护器选择应符合先行国家标准剩下电流动作保护器通常要求GB 6829和漏电保护器安全和运行要求GB 13955要求,开关箱内漏电保护器其额定漏电动作电流应小于30mA,额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所漏电保护器应采取防溅型产品。其额定漏电动作电流应小于15mA,额定漏电动作时间应小于0.1s 5)总配箱中漏电保护器额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1s,但其额定漏电动作电流和额定

35、漏电动作时间乘积不应大于30mAs。 6)总配电箱和开关箱中漏电保护器极数和线数必需和其负荷侧负荷相数和线数一致。 7)配电箱、开关箱中漏电保护器宜选择无辅助电源型(电磁式)产品,或选择辅助电源故障时能自动断开辅助电源型(电子式)产品。当选择辅助电源故障时不能自动断开辅助电源型(电子式)产品时,应同时设置缺相保护。 (4)、安全电压 安全电压指不戴任何防护设备,接触时对人体各部位不造成任何损害电压。中国国家标准GB3805-83安全电压中要求,安全电压值等级有42、36、24、12、6V五种。同时还要求:当电气设备采取了超出24V时,必需采取防直接接触带电体保护方法。 对下列特殊场所应使用安全

36、电压照明器。 1)隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.5m等场所照明,电源电压应小于36V。 2)在潮湿和易触及带电体场所照明电源电压不得大于24V。 3)在尤其潮湿场所,导电良好地面、锅炉或金属容器内工作照明电源电压不得大于12V。 (5)、电气设备设置应符合下列要求 1)配电系统应设置配电柜或总配电箱、分配电箱、开关箱,实施三级配电。配电系统应采取三相负荷平衡。220V或380V单相用电设备接入220/380V三相四线系统;当单相照明线路电流大于30A时,应采取220/380V三相四线制供电。 2)动力配电箱和照明配电箱宜分别设置,如合置在同一配电箱内,动力和照明线路应

37、分路设置,照明线路接线宜接在动力开关上侧。 3)总配电箱应设置在靠近电源区域,分配电箱应设置在用电设备或负荷相对集中区域,分配电箱和开关箱距离不得超出30m,开关箱和其控制固定式用电设备水平距离不应超出3m。 4)每台用电设备必需有各自专用开关箱,严禁用同一个开关箱直接控制二台及二台以上用电设备(含插座)。 5)配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用瓦斯、烟气、潮气及其它有害介质中。亦不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤场所。不然,应予清除或做防护处理。配电箱、开关箱周围应有足够两人同时工作空间和通道,其周围不得堆放任何有碍操作、维修物品,不

38、得有灌木杂草。 6)配电箱、开关箱安装要端正、牢靠。固定式配电箱、开关箱中心点和地面垂直距离应为1.41.6m。移动式分配电箱、开关箱应设在坚固、稳定支架上。其中心点和地面垂直距离应为0.81.6m。配电箱、开关箱应采取冷轧钢板或阻燃绝缘材料制作,钢板厚度应为1.22.0mm,其中开关箱箱体港版厚度不得小于1.2mm,配电箱箱体钢板厚度不得小于1.5mm,箱体表面应做防腐处理。 7)配电箱、开关箱中导线进线口和出线口应设在箱体下底面,严禁设在箱体上顶面、侧面、后面或箱门处。 (6)、电气设备安装 1)配电箱、开关箱内电器(含插座)应首先安装在金属或非木质绝缘电器安装板上,然后整体紧固在配电箱、

39、开关箱箱体内。 金属板和配电箱体应作电气连接。 2)配电箱、开关箱内多种电器(含插座)应按其要求位置紧固在电器安装板上,不得歪斜和松动。而且电器设备之间、设备和板四面距离应符合相关工艺标准要求。 3)配电箱电器安装板上必需分设N线端子板和PE线端子板。N线端子板必需和金属电器安装板绝缘;PE线端子板必需和金属电器安装板做电气连接。 进出线中N线必需经过N线端子板连接;PE线必需经过PE线端子板连接。 4)配电箱、开关箱内连接线应采取铜芯绝缘导线,导线绝缘颜色标志应按相线L1(A)、L2(B)、L3(C)相序绝缘颜色依次为黄、绿、红色;N线绝缘颜色为淡蓝色;PE线绝缘颜色为绿/黄双色;排列整齐,任何情况下上述颜色标识严紧混用和相互代用。导线分支接头不得采取螺栓压接,应采取焊接并做绝缘包扎,不得有外露带电部分。 5)配电箱、开关箱金属箱体、金属电器安装板和电器正常不带电金属底座、外壳等必需经过PE线端子板和PE线做电气连接,金属箱门和金
