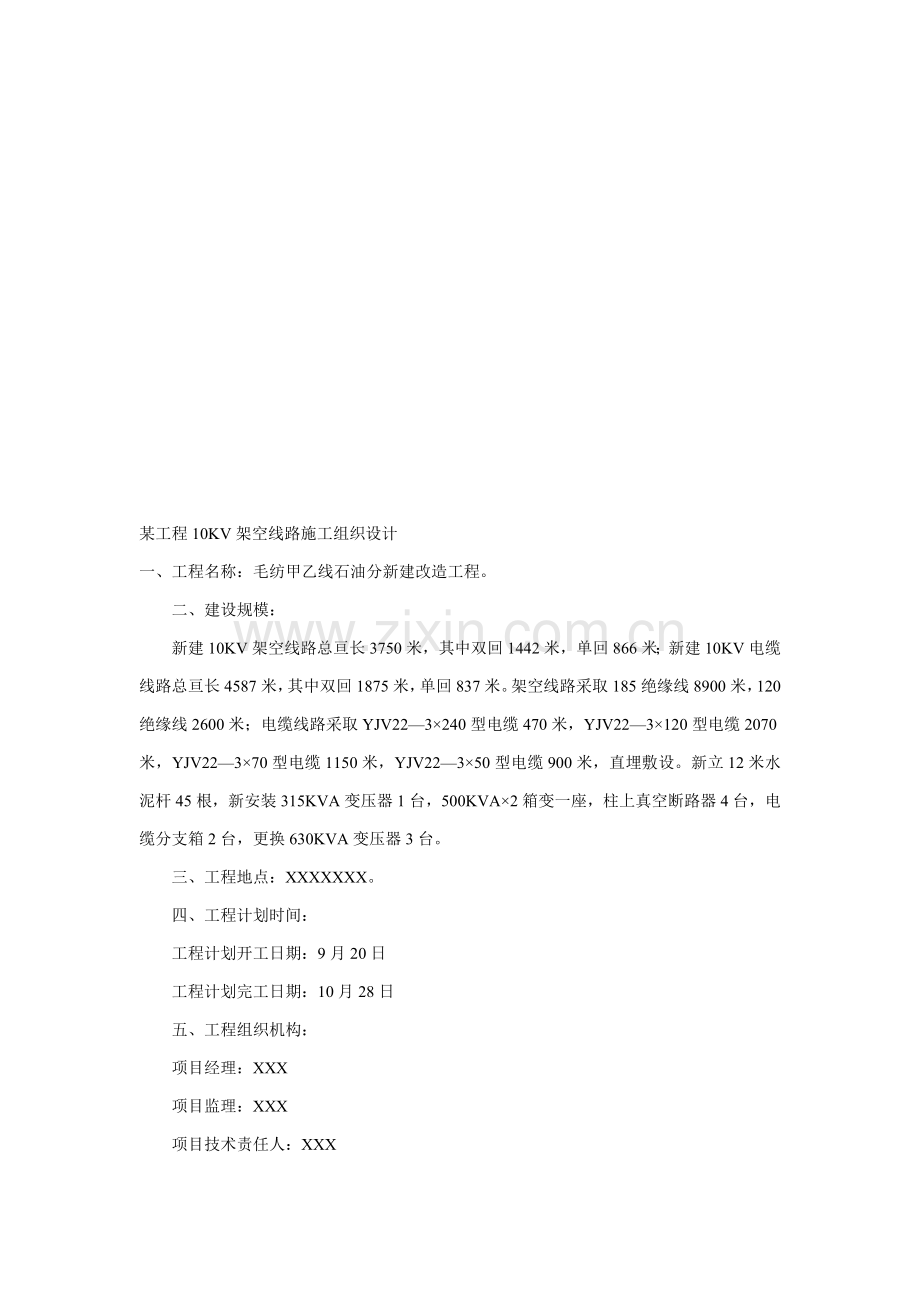

某工程10KV架空线路施工组织设计
一、工程名称：毛纺甲乙线石油分新建改造工程。
　　二、建设规模：
　　新建10KV架空线路总亘长3750米，其中双回1442米，单回866米；新建10KV电缆线路总亘长4587米，其中双回1875米，单回837米。架空线路采取185绝缘线8900米，120绝缘线2600米；电缆线路采取YJV22—3×240型电缆470米，YJV22—3×120型电缆2070米，YJV22—3×70型电缆1150米，YJV22—3×50型电缆900米，直埋敷设。新立12米水泥杆45根，新安装315KVA变压器1台，500KVA×2箱变一座，柱上真空断路器4台，电缆分支箱2台，更换630KVA变压器3台。
　　三、工程地点：XXXXXXX。
　　四、工程计划时间：
　　工程计划开工日期：9月20日
　　工程计划完工日期：10月28日
　　五、工程组织机构：
　　项目经理：XXX
　　项目监理：XXX
　　项目技术责任人：XXX
　　项目安全责任人：XXX
　　六、施工小组机构：
　　第一小组组长：XXXX安全员：XXXX
　　第二小组组长：XXXX安全员：XXXX

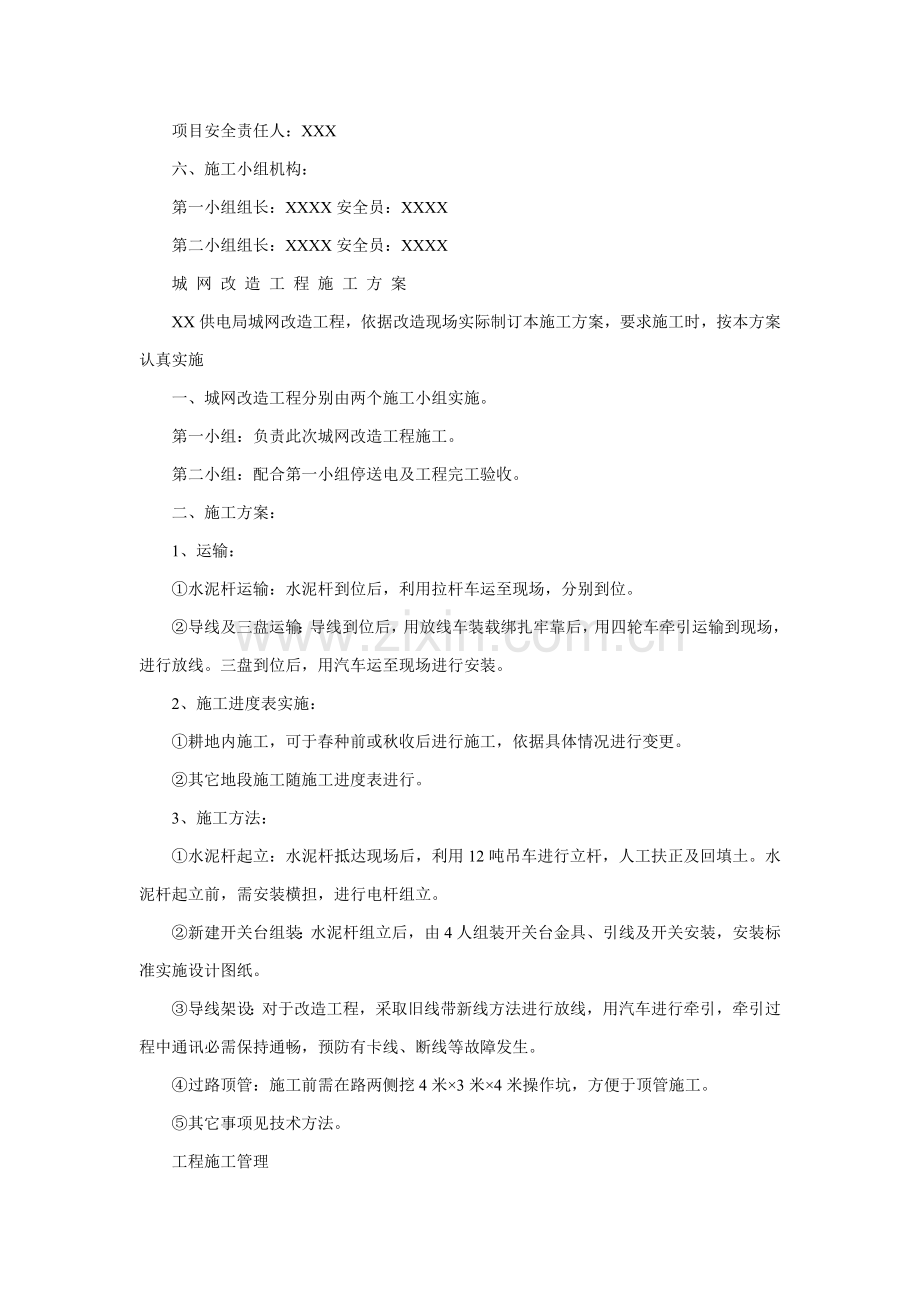

　　城 网 改 造 工 程 施 工 方 案
　　XX供电局城网改造工程，依据改造现场实际制订本施工方案，要求施工时，按本方案认真实施
　　一、城网改造工程分别由两个施工小组实施。
　　第一小组：负责此次城网改造工程施工。
　　第二小组：配合第一小组停送电及工程完工验收。
　　二、施工方案：
　　1、运输：
　　①水泥杆运输：水泥杆到位后，利用拉杆车运至现场，分别到位。
　　②导线及三盘运输：导线到位后，用放线车装载绑扎牢靠后，用四轮车牵引运输到现场，进行放线。三盘到位后，用汽车运至现场进行安装。
　　2、施工进度表实施：
　　①耕地内施工，可于春种前或秋收后进行施工，依据具体情况进行变更。
　　②其它地段施工随施工进度表进行。
　　3、施工方法：
　　①水泥杆起立：水泥杆抵达现场后，利用12吨吊车进行立杆，人工扶正及回填土。水泥杆起立前，需安装横担，进行电杆组立。
　　②新建开关台组装：水泥杆组立后，由4人组装开关台金具、引线及开关安装，安装标准实施设计图纸。
　　③导线架设：对于改造工程，采取旧线带新线方法进行放线，用汽车进行牵引，牵引过程中通讯必需保持通畅，预防有卡线、断线等故障发生。
　　④过路顶管：施工前需在路两侧挖4米×3米×4米操作坑，方便于顶管施工。
　　⑤其它事项见技术方法。
　　工程施工管理
　　1、在9月15日前将施工预算、开工申请和同意施工方案、施工方法（施工组织设计）上报生产部。对已获同意开工项目和生产部签署施工协议，并办理开工手续。
　　2、工程项目开工，含相关键条件：
　　（1）工程项目已同意，投资已下达；
　　（2）外部条件已落实；
　　（3）内部工程开工会签已完成；
　　（4）经济协议已签署；
　　（5）施工准备工作已完成（包含测量定位）；
　　（6）施工图会审完成；
　　（7）施工材料已订货能连续满足施工要求；
　　（8）建设组织设计（施工组织方法）已同意；
　　（9）建设现场已满足施工需要；
　　（10）施工力量已集结；
　　（11）建设用坐标已定位、水位已经设置；
　　（12）开工汇报已审批。
　　3、开工汇报中明确开工准备情况、施工进度安排，应达成质量标准和实施施工规范等内容。
　　4、在施工过程中，认真实施相关施工工艺和质量标准，严把施工质量关。
　　5、在施工过程中，配合现场监理（或质检员）工作，共同处理施工中出现技术问题。
　　6、隐蔽工程必需由监理（或质检员）进行监督施工，并在隐蔽施工纪录上签字，项目责任人组织隐蔽工程验收工作。
　　7、施工中发生现场签证，必需有施工单位代表、监理工程师、项目责任人、工程审计人员签字，方可生效。较大工程量签证在施工前应由项目责任人请示主管领导同意后方能进行。对于设计相关应有设计单位签证。
　　 8、生产工程开工后，按要求填写生产工期周报并在每七天五按时上报生产部。工程工期超出30天，每个月向生产部上报工程施工进度表，报表必需由项目责任人和监理工程师签字。
　　 9、监理工程师在工程施工中实施监理工作。尤其对于隐蔽工程，保留和其相关证据资料，以确保施工质量。
　　10、在施工中加强技术管理工作，建立健全技术管理制度。
　　11、在施工过程中，建立施工纪录薄和监理日志，具体记载工程施工关键过程（包含采取方法、方法和实施质量标准、工艺标准等）。
　　12、工程施工统计必需填写齐全，符合实际，应有监理工程师签字。
　　13、设专员负责整个工程施工资料搜集、整理、归档工作。
　　14、工程施工一定全方面落实“安全第一、预防为主”安全生产方针，充足保障职员在劳动过程中安全和健康，同时实施“安全是效益基础，抓效益必需管安全”标准，把第一领导人作为安全施工第一责任人。
　　15、在施工准备期间，对参与施工人员进行全方面安全方法工培训教育，认真落实“安全施工、人人有则”思想，总结经验教训，建立以安全第一责任者为关键安全施工责任制。
　　16、在每日工程开工碰头会上，进行危险点分析和安全交底工作。采取一切有利方法，杜绝一切事故发生。
　　17、认真实施“电力建设安全施工管理要求”相关安全作业规范、技术规范。在确保安全生产前提下，保质保量完成生产任务。
　　18、在工程施工中雇用临时工，事先办理相关雇工手续，进行安全施工教育，并签署相关劳务协议或协议。
　　19、在施工准备期间建立健全质量确保体系。施工中加强监督检验，进行严格质量控制。
　　20、认真实施施工过程中中间验收，尤其对隐蔽工程验收，验收合格后再进入下道工序作业。
　　21、工程实施质量责任终生制。
　　22、严格实施建设程序、行业技术标准，采取一切有力方法，杜绝质量事故发生。
　　施 工 安 全 措 施
　　一、挖电杆坑及拉线坑
　　1、挖坑前必需和相关地下管道、电缆主管单位取得联络，明确地下设施确实实位置，做好防护方法。组织外来人员施工时，应交待清楚并加强监护。
　　2、在超出1.5米深坑内工作时，抛土要尤其注意预防土石回落坑内。
　　3、在松软土地挖坑，应有预防塌方方法，如加挡板、撑木等。严禁由下部掏挖土层。
　　4、在居民区及交通道路周围挖基坑，应设坑盖或可靠围栏，夜间挂红灯，必需时派专员看管
　　二、立杆和撤杆
　　1、立杆、撤杆要设专员统一指挥。开工前讲明施工方法及信号。工作人员要明确分工，亲密配合，服从指挥。在居民区和交通道路上立、撤杆时，应设专员看管。
　　2、立、撤杆要使用合格起重设备，严禁过载使用。
　　3、立杆过程中，杆坑内严禁有些人工作，除指挥人及指定人员外，其它人员必需离杆下1.2倍杆高距离以外。
　　4、立杆及修整杆坑时，应有预防杆身滚动，倾斜方法，如采取叉杆和拉绳控制等。
  　5、顶杆及叉杆只能用于竖立轻单杆，不得用铁锹、桩柱等代用。立杆前应开好“马道”。工作人员要均匀地分配在电杆两侧。
　　6、利用旧杆立、撤杆，应先检验杆根，必需时应加设临时拉绳。
　　7、使用吊车立、撤杆时，钢丝绳套应吊在杆合适位置，预防电杆忽然倾倒。
　　8、在撤杆工作中，拆除杆上导线前，应先检验杆根，做好预防倒杆方法，在挖坑前应先绑好拉绳。
　　9、使用抱杆立杆时，主牵引绳、尾绳、杆塔中心及抱杆应在一条直线上。抱杆应受力均匀，两侧拉绳应拉好，不得左右倾斜。
　　101、杆塔起立离地后，应对各吃力点出做一次全方面检验，确无问题在继续起立。起立60度后，应将积水全部清除后在行回填。
　　11、回填土时，如坑内有积水，应将积水全部清除后再行回填。
　　12、已经立起电杆，只有在杆基回土扎实完全牢靠后，方可撤去叉杆及拉绳。杆下工作人员应戴安全帽。
　　三、起重运输
　　1、起重机械，如绞磨、汽车吊、卷杨机手摇绞车等必需安置平稳牢靠，应设有制动和逆制装置。
　　2、当重物吊地面后，工作责任人应再检验各受力部位，无异常情况方可正式起吊。
　　3、再起吊和牵引过程中，受力钢丝绳周围上下方，内角侧和起吊物下面，严禁有些人逗留和经过。
　　4、起吊物必需帮牢，起吊电杆时，绳套应在电杆合适位置，预防电杆偏重，起吊变压器时，绳套交叉吊挂，注意预防碰伤套管。
　　5、在使用开门滑车时，应将开门勾环扣紧，预防绳索自动跑出。
　　6、使用车辆，不得超载，运电杆、变压器和线盘必需绑扎牢靠，预防移动伤人。
　　7、装卸电杆应预防散堆伤人，当分散卸车时每卸完一处，必需绑扎牢靠后，方可继续运输。
　　8、多人抬杆，必需同肩，步调一致，起放电杆时应相互呼应。
　　四、杆上工作
　　1、上木杆前应先检验杆根是否牢靠，新立电杆在杆基未完全牢靠以前，严禁攀登、遇有冲刷、起土、上拔电杆，应先培土加固，或支好架杆，或打临时拉绳后，再行上杆，凡松动导，地线、拉线电杆，应先检验杆根，并打好临时拉线或支好架杆后，在行上杆。
　　2、上杆前应先检验等蹬杆工具，如脚扣，腰绳、安全带、梯子等是否完整牢靠。
　　3、使用梯子时，要有些人扶持或绑牢。
　　4、现场人员应戴安全帽。
　　五、放线、撤线和紧线
　　1、放线、撤线和紧线工作，均应设专员统一指挥信号，检验紧线工具及设备是否良好。
　　2、无特殊情况时，一律采取地面放线方法，有跨越物时设专员监护。
　　3、交叉跨越多种线路、公路、建筑物等，放、撤线时。应先取得主管部门同意，做好安全方法。
　　4、紧线前应检验导线有没有障碍物挂住。
　　5、紧线、撤线前应先检验拉线、拉桩及杆根。
　　6、严禁采取忽然剪断导、地线做法松线。
　　六、电缆敷设、安装
　　1、电缆敷设工作应有专员统一指挥。开工前讲明施工方法及信号，工作人员要明确分工，亲密配合，服从指设专员监护。
　　2、搬运电缆盘要用合格起重设备，严禁过载使用。
　　3、电缆盘在运输过程中不许可平放，以免压伤电缆。卸车时严禁将电缆线盘从车厢伤推下，以免损伤电缆。
　　4、用机械施放电缆时，机械牵引速度应缓慢，通常速度不应超出8m/min。
　　5、使用喷灯要由专业人员严格根据规程进行操作，并做好预防灼伤方法。
　　施 工 技 术 措 施
　　一、原料及器材质量检验
　　1、电力线路工程所使用原材料和器材必需符合下列要求：
　　有该产品出厂质量检验合格证实书；
　　1）有符合国家现行相关标准各项质量检验资料；
　　2）对无检验资料产品或对产品检验结果有疑问均应重新抽样，并经检验合格，方准使用。
　　2、原材料及器材有下列情况之一者，必需重做检验：
　　1）保管超出期限要求者；
　　2）因保管不良有变质可能者；
　　3）试样代表性不够者。
　　3、预制砼构件及现场浇筑基础，砼使用碎石或卵石、砂石应符合国家现行标准《一般混凝土有碎石或卵石质量标准及检验方法》《一般混凝土有砂质量标准及检验方法》中相关要求。
　　4、现场浇筑混凝土宜用饮用水，即使条件不许可，所使用水中也不得含有油脂或有害化合物。
　　5、混凝土掺用外加剂，应采取符合标准产品，首次使用应经试验符合质量要求后，方可使用。
　　6、掺入基础大块石不得有裂缝，夹层，其强度不得低于混凝土用石标准，尺寸宜为150-250mm，且不得使用卵石。
　　7、焊条质量应符合国家现行标准，其品种牌号必需和所使用钢材化学万分和机械性能相当，并应含有良好焊接工艺性能，使用前应进行外观检验，并应符合下列要求：
　　1）气焊条表面不得有油脂、污秽、腐蚀等；
　　2）电焊条无药皮剥落，受潮电焊条必需按焊条说明书要求温度经过干处理，应再经工艺性能试验，判定合格后，方准使用。
　　二、电杆、拉线基坑及基础埋设
　　1、据杆高确定电杆埋设深度，杆高10米埋设深度为1.7米，杆高12米埋设深度为1.9米。许可偏差为+100mm、-50mm。
　　2、若坑深误差超出+100mm应按以下要求处理：
　　 1）砼杆基础，偏差在+100、-300时，其超深部分以填土扎实处理，超出+300时，以铺实灌浆处理。
　　 2）凡不能以填土扎实处理水坑、流砂坑、淤泥坑，超深部分以铺石灌浆处理。
　　3）拉线基础坑，坑深不许可有负偏差，当超深后对拉线基础安装位置有影响时，应填土扎实处理。
　　3、电杆基础回填土应扎实。扎实变数按土质、坑深而定，通常不少于三遍，松软土质还需增加扎实变数。如坑内有水，应将水排出，然后填以干土或碎石。
　　4、新埋设电杆基础应做好防沉台，台面应高出原地平面300毫米。
　　5、接地沟防沉台应高出地面200mm。
　　三、电杆组力和绝缘子安装
　　1、电杆顶端应封堵良好，直线杆横向位移不应大于50毫米。
　　2、直线杆倾斜，杆头位移不应大于杆头直径1/2。
　　3、终端杆立好后应向拉线侧预偏，紧线后不应向受力侧倾斜。
　　4、线路单横担安装，直线杆应安装于受力侧；分支杆、90度转角杆（上、下）及终端安装于拉线侧。
　　5、横担安装应平直，绝缘子安装应牢靠，连接可靠，预防积水。安装时应清除表面灰垢。
　　四、拉线安装
　　1、拉线棒和拉线盘应垂直，连接处应采取双螺母，其外露地面部分长度应为500~700毫米。
　　2、拉线坑应有斜坡，回填土应将土块打坏后扎实，拉线坑宜设防沉层。
　　五、导线架设
　　、导线截面在60平方毫米以上且距离在5档以上，进行方线和紧线时，应使用滑车，滑车直径应大于导线直径10倍以上，滑轮应转动灵活，轮沟光滑。导线在展放过程中，不应有磨伤、断股、扭弯等现，不得将导线直接放在瓷瓶、横担上拖引，以免卡伤导线和瓷瓶。
　　2、为赔偿因为滑车磨擦造成前后档、弛度不平衡，紧线时应进行过牵引，然后松回，反复几次直至前后弛度一致为止（在耐张段中无转角杆时，可采取同时提动导线）。
　　3、紧线施工前在每个耐张段导线反向侧装设临时拉线。
　　4、耐张段长度大于300米时，过牵引长度宜为20厘米。耐张段小于200米时，过牵引长度不能超出10厘米。
　　5、架线驰度应在挂线后随即进行检验，其误差不应大于+5%、-5%，
　　六、杆上变压器安装
　　1、一、二次引线排列整齐，绑扎牢靠。
　　2、油枕、油位正常，外壳洁净。
　　3、接地可靠，接地电阻值符合要求。
　　4、套管压线、螺栓等部件齐全。
　　5、杆上变压器台距地面高度通常应为2.5～3.0米。安装变压器后，变压器台平面坡度不应大于1/100。
　　6、变台高压引下线、母线相间距离，不应小于0.35米。高压引下线和低压导线间净空距离不应小于0.4米。
　　七、电缆敷设：
　　1、施工前应做好图纸会审及技术交底工作，了解工程特点和设计意图，严格按图施工。
　　2、接到电缆后应做一次抽查，测试面阻值及内部层间部位判定。
　　3、电缆埋深大于0.7米，电缆弯曲半径应大于电缆本体15倍。
　　4、施工电缆用机械牵引时，时速不超出每分钟15米，长度不超出50米，外皮不得发生伤害，杜绝过牵引。
　　5、电缆和热力管道之间净距平行大于1米，电缆沟内应摆放整齐；支架绑牢。
　　6、直埋电缆上下部位应大于100MM厚软土或沙层，两侧敷盖宽为50MM，上层保护用红砖或盖板，杜绝用石块或其它硬质杂物回填，接头处，转角处，进入建筑场处就设方位标志，电缆回填前应做一次绝缘测试。
　　7、制做电缆头，剥削电缆时应连续作完，尽可能缩短绝缘暴露时间，剥切电缆时不应损伤线芯和保留绝缘层，所装配件应清洁洁净。
　　8、电缆终端处金属护层，必需接地良好，每项铜屏和钢铠应用锡接地线。
　　9、电缆测试回填完工后，经高压试验合格方可搭接投运。
　　10、配电室出入口处应用水泥封闭或采取石类等密封。配电箱进出口用绝缘护套密封。
　　11、遇有图纸同现场不符时，未经主管或监理同意、施工单位不得自行改变设计。
　　12、工期中应做好质量自检、互查工作，每项分部工程需经质检检验合格后再行下步工序，对不合格分部工程必需返工。
　　13、电缆保护管管口无毛刺和尖锐棱角，制成喇叭形，用角铁保护时埋入地下部分不得小于200MM。
　　14、电缆埋在沟内时，应略呈S形，留有伸缩余地，拐角及上下坡处应留有余地不能太紧。
　　15、电缆外皮至地下构筑物基础净距不得小于0.3m，至地面深度不得小于0.7m，当在车行道或耕地下时，应合适加深且不宜小于1m。
　　16、直埋敷设电缆和公路或街道交叉时应穿保护管，且保护范围超出路基、街道路面两边和排水沟边0.5m以上。
　　17、电缆在敷设完后做一次检测，合格后方可铺沙盖砖。
　　18、立即填写多种报验单，请专责监理到现场进行检验验收，做到实物和资料相符。
　　八、接地工程
　　1、接地体安装必需严格按要求尺寸，假如地表有异物时可横向移动。
　　2、接地体焊接后，焊口处要做防腐处理。
　　3、变压器台接地体完成后，其接地电阻值不应大于4欧姆。
　　4、真空断路器接地体完成后，其接地电阻值不应大于10欧姆。
　　5、低压线路反复接地（零线）：变压器总容量100KVA以上时反复接地电阻值不应大于10欧姆，变压器总容量100KVA以下时反复接地电阻值不应大于30欧姆，且反复接地不少于3处。
　　九、降低成本方法
　　1、严格原材料管理，在采购材料、运输、保管、使用等环境中严格管理，统筹安排，以节省材料费。
　　2、在工作中严格要求，在生活上四处关心职员，增加企业凝聚力和向心力，最大程度提升职职员作主动性。
　　3、确保机械设备在完好状态下工作，提升设备利用率，杜绝误工，及往返取料和换料。
　　6、强质量管理，避免返工损失。
　　危险点控制方法
　　序号作 业 内 容危险点控制方法
　　1停电设备上验电装设地线高低压感电1、验电工作应由两人进行，一人验电，一人监护；验电时使用合格对应电压验电工具，验电人员必需戴绝缘手套。
　　2、电缆头上必需逐相验电、放电装设地线。
　　2杆上作业高空坠落、物体打击1、作业人员必需戴好安全帽，扎好安全带，传输工具材料用绳索。
　　2、上杆前检验登杆工具是否良好。
　　3吊运重物挤、砸伤人1、吊运重物应设专员指挥和监护。2、吊运前检验钢丝绳及吊运设备荷重，严禁过载使用。3、起吊前应对受力点进行检验，重物下严禁人员行走或逗留。4、吊运重物要用绳索牵引。
　　4电缆敷设挤压伤害1、电缆敷设应设专员统一指挥。2、电缆转弯处，人员要站在电缆外侧。
　　5电缆头制作使用喷灯人员灼伤1、喷灯加油不得超出容积3/4，喷嘴不准对着人体及设备，打气不得过于饱和。2、喷灯使用完成，应立即放气，放置安全地点冷却。
　　6电缆试验人身感电1、工作前部署安全方法，做好人员分工。2、试验现场设置临时围拦，电缆两端设专员监护。3、电缆充放电要有呼应，充电后电缆要放电充足。
　　7撤杆撤线倒杆跑线伤人1、拆除杆上导线前，应先检验杆根，做好防倒方法。 2、撤杆时除指定人员外其它人员必需远离杆下1.2倍杆高距离。3、严禁采取忽然剪断导地线法松线。
