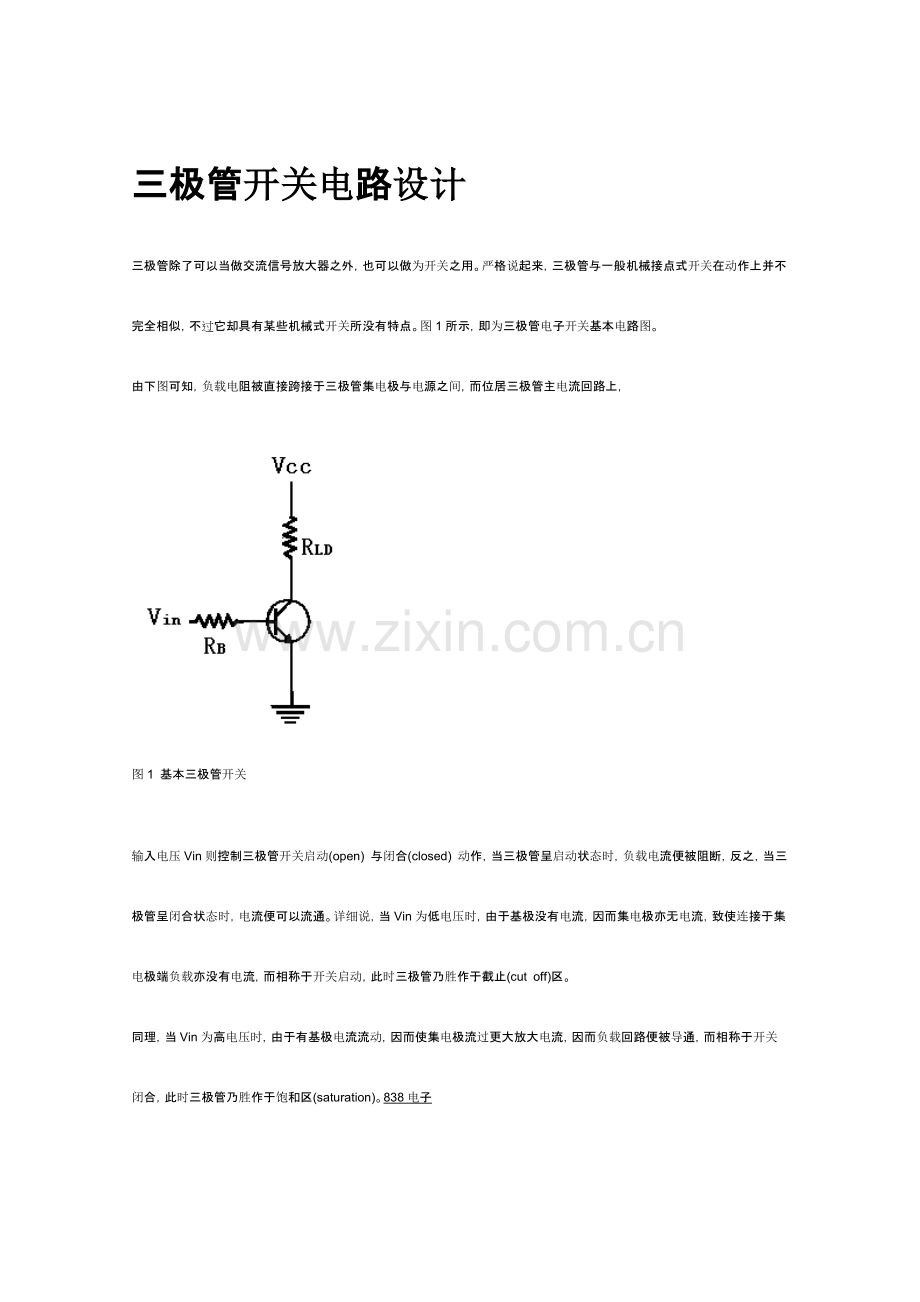

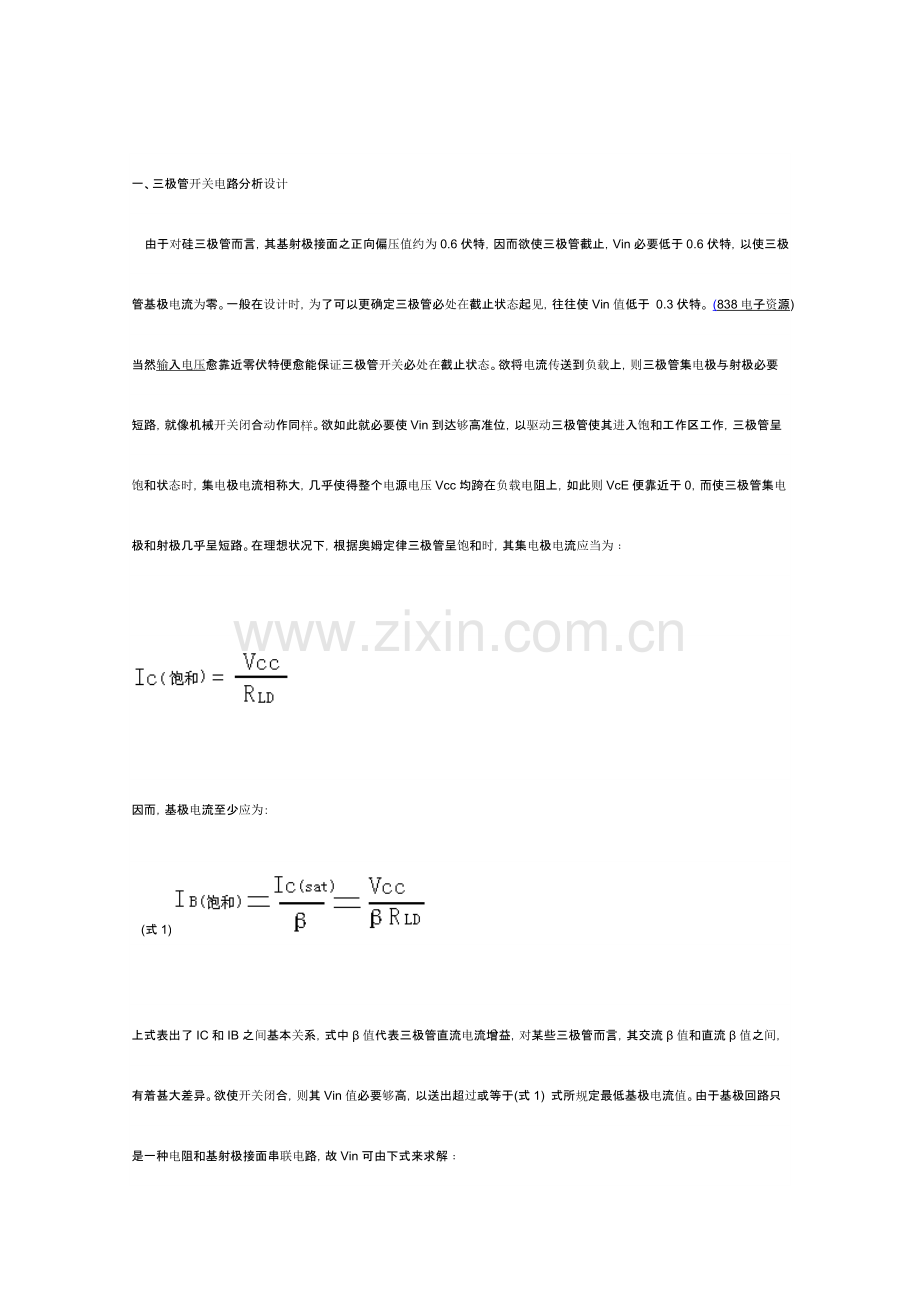

三极管开关电路设计三极管除了可以当做交流信号放大器之外，也可以做为开关之用。严格说起来，三极管与一般机械接点式开关在动作上并不完全相似，不过它却具有某些机械式开关所没有特点。图1所示，即为三极管电子开关基本电路图。由下图可知，负载电阻被直接跨接于三极管集电极与电源之间，而位居三极管主电流回路上，图1 基本三极管开关输入电压Vin则控制三极管开关启动(open) 与闭合(closed) 动作，当三极管呈启动状态时，负载电流便被阻断，反之，当三极管呈闭合状态时，电流便可以流通。详细说，当Vin为低电压时，由于基极没有电流，因而集电极亦无电流，致使连接于集电极端负载亦没有电流，而相称于开关启动，此时三极管乃胜作于截止(cut off)区。同理，当Vin为高电压时，由于有基极电流流动，因而使集电极流过更大放大电流，因而负载回路便被导通，而相称于开关闭合，此时三极管乃胜作于饱和区(saturation)。838电子一、三极管开关电路分析设计 由于对硅三极管而言，其基射极接面之正向偏压值约为0.6伏特，因而欲使三极管截止，Vin必要低于0.6伏特，以使三极管基极电流为零。一般在设计时，为了可以更确定三极管必处在截止状态起见，往往使Vin值低于 0.3伏特。(838电子资源)当然输入电压愈靠近零伏特便愈能保证三极管开关必处在截止状态。欲将电流传送到负载上，则三极管集电极与射极必要短路，就像机械开关闭合动作同样。欲如此就必要使Vin到达够高准位，以驱动三极管使其进入饱和工作区工作，三极管呈饱和状态时，集电极电流相称大，几乎使得整个电源电压Vcc均跨在负载电阻上，如此则VcE便靠近于0，而使三极管集电极和射极几乎呈短路。在理想状况下，根据奥姆定律三极管呈饱和时，其集电极电流应当为因而，基极电流至少应为： (式1) 上式表出了IC和IB之间基本关系，式中值代表三极管直流电流增益，对某些三极管而言，其交流值和直流值之间，有着甚大差异。欲使开关闭合，则其Vin值必要够高，以送出超过或等于(式1) 式所规定最低基极电流值。由于基极回路只是一种电阻和基射极接面串联电路，故Vin可由下式来求解(式2)一旦基极电压超过或等于(式2) 式所求得数值，三极管便导通，使所有供应电压均跨在负载电阻上，而完毕了开关闭合动作。综上所述，三极管接成图1电路之后，它作用就和一只与负载相串联机械式开关同样，而其启闭开关方式，则可以直接运用输入电压以便控制，而不须采用机械式开关所常用机械引动(mechanical actuator)螺管柱塞(solenoid plunger)或电驿电枢(relay armature)等控制方式。为了防止混淆起见，本文所简介三极管开关均采用NPN三极管，当然NPN三极管亦可以被当作开关来使用，只是比较不常用罢了。例题1试解释出在图2开关电路中，欲使开关闭合(三极管饱和) 所须输入电压为何并解释出此时之负载电流与基极电流值解由2式可知，在饱和状态下，所有供电电压完全跨降于负载电阻上，因而由方程式(1) 可知因而输入电压可由下式求得 图2 用三极管做为灯泡开关由例题1-1得知，欲运用三极管开关来控制大到1.5A负载电流之启闭动作，只须要运用甚小控制电压和电流即可。此外，三极管虽然流过大电流，却不须要装上散热片，由于当负载电流流过时，三极管呈饱和状态，其VCE趋近于零，因此其电流和电压相乘功率之非常小，主线不须要散热片。二、三极管开关与机械式开关比较截至目前为止，咱们都假设当三极管开关导通时，其基极与射极之间是完全短路。事实并非如此，没有任何三极管可以完全短路而使VCE=0，大多数小信号硅质三极管在饱和时，VCE(饱和) 值约为0.2伏特，纵使是专为开关应用而设计互换三极管，其VCE(饱和) 值顶多也只能低到0.1伏特左右，并且负载电流一高，VCE(饱和)值还会有些许上升现象，虽然对大多数分析计算而言，VCE(饱和) 值可以不予考虑，不过在测试互换电路时，必要明白VCE(饱和) 值并非真是0。虽然VCE(饱和)电压很小，自身微局限性道，不过若将几种三极管开关串接起来，其总和压降效应就很可观了，不幸是机械式开关常常是采用串接方式来工作，如图3(a)所示，三极管开关无法模仿机械式开关等效电路(如图3(b)所示)来工作，这是三极管开关一大缺陷。 图3 三极管开关与机械式开关电路幸好三极管开关虽然不合用于串接方式，却可以完美合用于并接工作方式，如图4所示者即为一例。三极管开关和老式机械式开关相较，具有下列四大长处 图4三极管开关之并联联接（1）三极管开关不具有活动接点部份，因而不致有磨损之虑，可以使用无限多次，一般机械式开关，由于接点磨损，顶多只能使用数百万 次左右，并且其接点易受污损而影响工作，因而无法在脏乱环境下运作，三极管开关既无接点又是密封，因而无此顾虑。（2）三极管开关动作速度较一般开关为快，一般开关启闭时间是以毫秒 (ms)来计算，三极管开关则以微秒(s)计。（3）三极管开关没有跃动(bounce) 现象。一般机械式开关在导通瞬间会有迅速持续启闭动作，然后才能逐渐到达稳定状态。（4）运用三极管开关来驱动电感性负载时，在开关启动瞬间，不致有火花产生。反之，当机械式开关启动时，由于瞬间切断了电感性负载样 上电流，因而电感之瞬间感应电压，将在接点上引起弧光，这种电弧非但会侵蚀接点表面，亦也许导致干扰或危害。三、三极管开关测试 三极管开关不像机械式开关可以光凭肉眼就判断出它目前启闭状态，因而必要运用电表来加以测试。在图5所示原则三极管开关电路中，当开关导通时，VEC读值应当为0，反之当开关切断时，VCE应对于VCC。三极管开关在切断状况下，由于负载上没有电流流过，因而也没有压降，因此所有供应电压均跨降在开关两端，因而其VCE值应等于VCC，这和机械式开关是完全相似。假如开关自身应导通而未导通，那就得测试Vin大小了。欲保证三极管导通，其基极Vin电压值就必要够高，假如Vin值过低，则问题就出自信号源而非三极管自身了。假使在Vin准位够高，驱动三极管导通绝无问题时，而负载却仍未导通，那就要测试电源电压与否正常了。 在导通状态下，硅三极管VBE值约为0.6伏特，假使Vin值够高，而VBE值却高于和低于0.6伏特，例如VBE为1.5伏特或0.2伏特，这体现基射极接面也许已经损坏，必要将三极管换掉。当然这一准则也未必百分之百对旳，许多大电流额定功率三极管，其VBE值常常是超过1伏特，因而虽然VBE读值到达1.5伏特，也未必就能必然三极管接面损坏，这时候最佳先查阅三极管规格表后再下断言。一旦VBE正常且有基极电流流动时，便必要测试VCE值，假使VCE趋近于VCC，就体现三极管集基接面损坏，必要换掉三极管。假使VCE趋近于零伏特，而负载仍未导通，这也许是负载自身有开路现象发生，因而必要检换负载。图5 三极管开关电路，各重要测试电电压图 当Vin降为低电压准位，三极管理应截止而切断负载，假如负载仍旧未被切断，那也许是三极管集基极和集射极短路，必要加以置换。第二节 基本三极管开关之改善电路 有时候，咱们所设定低电压准位未必就能使三极管开关截止，尤其当输入准位靠近0.6伏特时候更是如此。想要克服这种临界状况，就必要采用修正环节，以保证三极管必能截止。图6就是针对这种状况所设计两种常用之改良电路。 图6 保证三极管开关动作，对旳两种改良电路图6(a) 电路，在基射极间串接上一只二极管，因而使得可令基极电流导通输入电压值提高了0.6伏特，如此虽然Vin值由于信号源误动作而靠近0.6伏特时，亦不致使三极管导通，因而开关仍可处在截止状态。图6(b)电路加上了一只辅助-截止(hold-off)电阻R2，恰当R1，R2及Vin值设计，可于临界输入电压时保证开关截止。由图6(b)可知在基射极接面未导通前(IB0)，R1和R2形成一种串联分压电路，因而R1必跨过固定(随Vin而变) 分电压，因此基极电压必低于Vin值，因而虽然Vin靠近于临界值(Vin=0.6伏特) ，基极电压仍将受连接于负电源辅助-截止电阻所拉下，使低于0.6伏特。由于R1，R2及VBB值刻意设计，只要Vin在高值范围内，基极仍将有足够电压值可使三极管导通，不致受到辅助-截止电阻影响。加速电容器(speed-up capacitors)在规定迅速切换动作应用中，必要加紧三极管开关切换速度。图7为一种常用方式，此措施只须在RB电阻上并联一只加速电容器，如此当Vin由零电压往上升并开始送电流至基极时，电容器由于无法瞬间充电，故形同短路，然而此时却有瞬间大电流由电容器流向基极，因而也就加紧了开关导通速度。稍后，待充电完毕后，电容就形同开路，而不影响三极管正常工作。 图7 加了加速电容器电路一旦输入电压由高准位降回零电压准位时，电容器会在极短时间内即令基射极接面变成反向偏压，而使三极管开关迅速切断，这是由于电容器左端原已充电为正电压，如图6-9所示，因而在输入电压下降瞬间，电容器两端电压无法瞬间变化仍将维持于定值，故输入电压下降立虽然基极电压随之而下降，因而令基射极接面成为反向偏压，而迅速令三极管截止。恰当选用加速电容值可使三极管开关切换时间减低至几十分之微秒如下，大多数加速电容值约为数百个微微法拉(pF) 。有时候三极管开关负载并非直接加在集电极与电源之间，而是接成图8方式，这种接法和小信号交流放大器电路非常靠近，只是少了一只输出耦合电容器而已。这种接法和正常接法动作恰好相反，当三极管截止时，负载获能，而当三极管导通时，负载反被切断，这两种电路形式都是常用，因而必要具有清晰辨别能力。图8 将负载接于三极管开关电路改善接法图腾式开关(Totem-pole switches)假使图8三极管开关加上了电容性负载(假定其与RLD并联) ，那么在三极管截止后，由于负载电压必要经由RC电阻对电容慢慢充电而建立，因而电容量或电阻值愈大，时间常数(RC) 便愈大，而使得负载电压之上升速率愈慢，在某些应用中，这种现象是不容许，因而必要采用图9改良电路。 图9 图腾式三极管开关 图腾式电路是将一只三极管直接迭接于另一三极管之上所构成，它也因而而得名。欲使负载获能，必要使Q1三极管导通，同步使Q2三极管截断，如此负载便可经由Q1而连接至VCC上，欲使负载去能，必要使Q1三极管截断，同步使Q2三极管导通，如此负载将经由Q2接地。由于Q1集电极除了极小接点电阻外，几乎没有任何电阻存在(如图9所示) ，因而负载几乎是直接连接到正电源上，也因而当Q1导通时，就再也没有电容慢速充电现象存在了。因此可说Q1“将负载拉起”，而称之为“挽起(pull up) 三极管”，Q2则称为“拉下(pull down) 三极管”。图9左半部输入控制电路，负责Q1和Q2三极管导通与截断控制，不过必要保证Q1和Q2使不致同步导通，否则将使VCC和地之间经由Q1和Q2而形同短路，果真如此，则短路大电流至少将使一只三极管烧毁。因而图腾式三极管开关绝对不可如图6-4般地采用并联方式来使用，否则只要图腾上方三极管Q1群中有任一只导通，而下方Q2群中又恰好有一只导通，电源便经由导通之Q1和Q2短路，而导致严重后果。第三节 三极管开关之应用 晶体管开关最常用应用之一，是用以驱动指示灯，运用指示灯可以指示电路某特定点动作状况，亦可以指示马达控制器与否被鼓励，此外亦可以指示某一限制开关与否导通或是某一数字电路与否处在高电位状态。举例而言，图10(a)即是运用晶体管开关来指示一只数字正反器(flip-flop)输出状态。假使正反器输出为高准位(一般为5伏特) ，晶体管开关便被导通，而令指示灯发亮，因而操作员只要一看指示灯，便可以懂得正反器目前工作状况，而不须要运用电表去检测。有时信号源(如正反器)输出电路之电流容量太小，局限性以驱动晶体管开关，此时为防止信号源不胜败荷而产生误动作，便须采用图10(b) 所示改良电路，当输出为高准位时，先驱动射极随耦晶体管Q1做电流放大后， (a) 基本电路图 (b) 改良电路 图10 指示灯驱动器再使Q2导通而驱动指示灯，由于射极随耦级输入阻抗相称高，因而正反器之须要提供少许输入电流，便可以得到满意工作。数字显示屏图10(a)之电路常常被使用于数字显示屏上。运用三极管开关做为不一样电压准位之界面电路在工业设备中，往往必要运用固态逻辑电路来担任控制工作，有关数字逻辑电路原理，将在下一章详细加以简介，在此为阐明界面电路起见，先将工业设备控制电路分为三大部份(1)输入部份，(2)逻辑部份，(3)输出部份。为到达可靠运作，工业设备输入与输出部份一般工作于较高电压准位，一般为220伏特。而逻辑部份却是操作于低电压准位，为了使系统正常工作，便必要使这两种不一样电压准位之间可以沟通，这种不一样电压间匹配工作就称做界面(interface)问题。担任界面匹配工作电路，则称为界面电路。三极管开关就常常被用来担任此类工作。图11运用三极管开关做为由高压输入控制低压逻辑界面电路之实例，当输入部份微动开关闭合时，降压变压器便被导通，而使全波整流滤波电路送出低压直流控制信号，此信号使三极管导通，此时集电极电压降为0(饱和)伏特，此0伏特信号可被送入逻辑电路中，以体现微动开关处在闭合状态。反之，若微动开关启动，变压器便不通电，而使三极管截止，此时集电极电压便上升至VCC值，此一VCC信号，可被送入逻辑电路中，藉以体现微动开关处在启动状态。在图11之中，逻辑电路被当作三极管负载，连接于集电极和地之间(如图11) ，因而三极管开关电路R1，R2和RC值必要慎加选用，以保证三极管只工作于截止区与饱和区，而不致工作于积极(线性) 区内。图11三极管开关当作输入部份与逻辑部份之间界面 图11
