属地化管理系统培训资料.doc

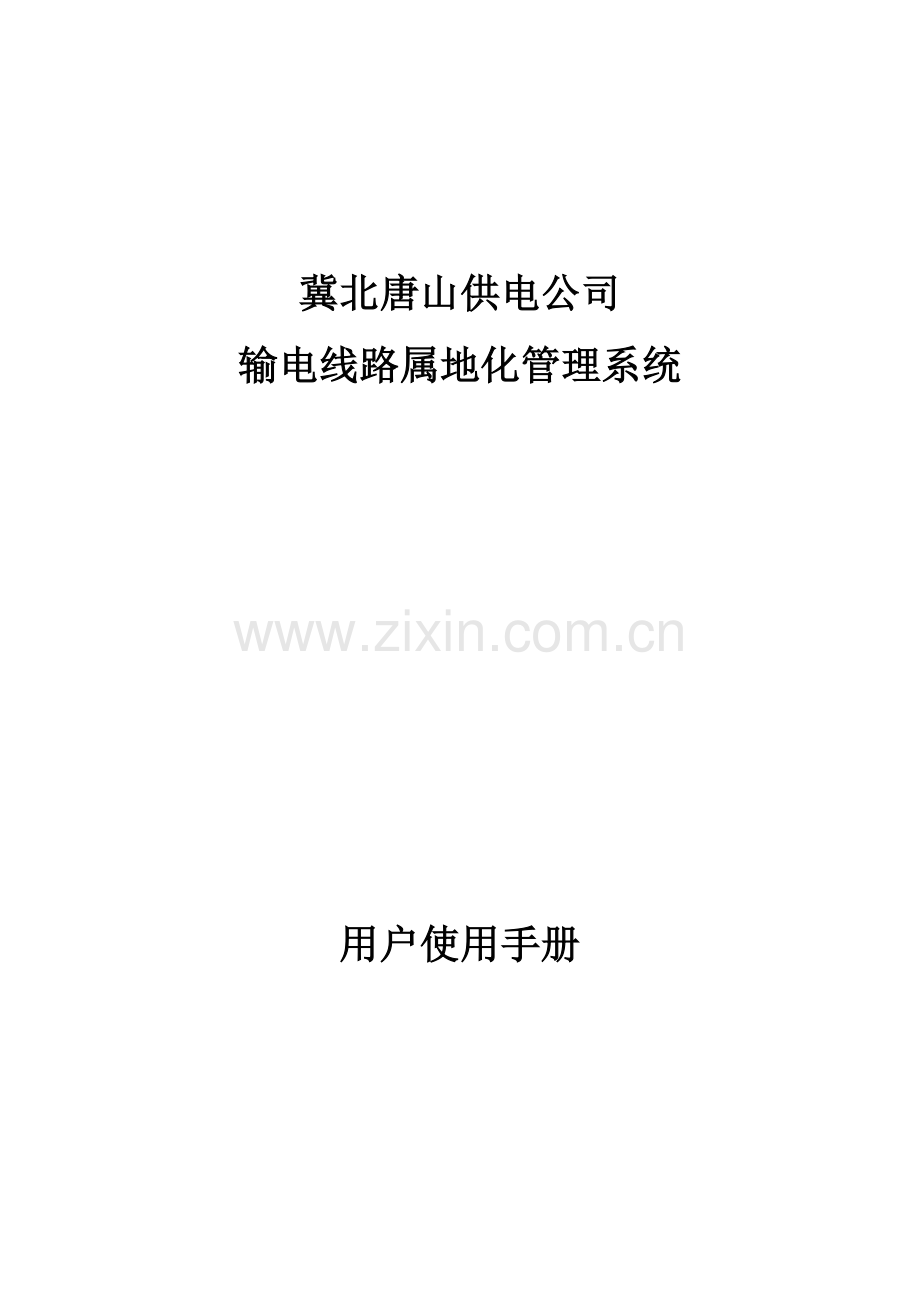

冀北唐山供电公司输电线路属地化管理系统用户使用手册1、 系统配置1.1、 打开IE浏览器在地址栏输入 http:/10.117.31.85/netyh/index.asp然后按下回车键，打开如下界面：1.2、 查看操作说明操作，单击“客户端在线配置”出现如下图提示：单击运行，直接运行配置文件即可。1.3、 系统配置中. 如图：1.4、 注意： 系统配置速度快慢与机子配置高低和网络信号好坏有关，请不要强行关闭，耐心等待，经过测试大约需要20-40秒左右。单击退出即可。1.5、 弹出如下提示，单击ok即可。系统自动创建了桌面快捷方式。回到桌面可看到图标。1.6、 注意：如果出现 按钮，说明有些文件配置失败，单击“重新更新“，直到不出现重新更新按钮。1.7、 系统注册系统配置成功后会自动注册dll文件1.8、 系统更新当打开系统时，系统自动检测版本，系统版本低时会弹出更新提示框，单击确定即可完成系统更新。1.9、 重新打开显示系统登录界面，系统配置成功。2、 系统登录(1）、在单位下拉框选择本单位，也可切换到“中文输入法”状态，输入本单位的第一个字，系统能够自动检索并选择。(2）、输入用户名和密码后，按下回车键，系统自动分析判断登录信息，是否已选择本单位所管辖的线路，如果是首次登录系统提示您选择线路，再次以同单位名称登录不再提示选择线路，按记忆线路自动登录。如图选择线路：（3）、选择线路功能。a）左则是本单位所管辖的所有线路，在线路名称上单击可以选中线路，双击线路名称会在右侧显示，为选择了要加载的线路，按钮等同于双击一条线b） 按钮是选择父节点以及它的所有子节点，单击左侧父节点（如500kV线路、220kV线路、110kV线路）选中它，然后单击此按钮，则选中父节点及所有子节点线路。c） 按钮是代表选择所有线路。d） 按钮代表取消已选择的某一条线路，单击右侧某一条线路，然后单击此按钮即可。e） 按钮是取消所有已选择的线路。f）按钮等同于页面关闭按钮，是关闭页面功能。选择完毕，单击关闭按钮，系统自动分析登录信息是否输入完整，如果完整则自动登录。如果没有选择线路，会弹出如下提示：单击取消，重新选择线路，否则系统不能登录。(4）、此功能是用来记忆登录用户名和密码的，在下次登录时自动填上，直接单击登录即可。注：用户所在的单位名称要填写正确，才能正确登录。如：张三属于输电运检工区一班，登录单位名称填写的是“输电运检工区”是错误的，应该选择“输电运检工区一班”才是正确的。3、 地图展示功能3.1、系统主界面展示3.2、地图整体功能介绍当前看到的带有自己信息的地理图我们称它为“输电线路通道隐患和缺陷专业地理图”以下简称“专业地图”，它是由多个图层组成的，分为地表图（即地理图）、线路图层、杆塔图层、隐患图层（分为违章植树图层、违章施工作业图层、违章建筑物图层、重大隐患闪烁图层）、缺陷图层（分为金器具缺陷图层、杆塔本体缺陷图层、导地线缺陷图层、基础设施缺陷图层、绝缘子缺陷图层、附属设施缺陷图层、其他缺陷图层、重大缺陷闪烁图层）、临时图层等组成。整个隐患通道内的所有信息，从设备基础参数，杆塔实景照片，巡视记录状态，隐患档案、缺陷档案等等，都囊括在地图内部，我们可以通过操作地图来快速查看、统计、监督管理所有信息，实现可视化管理。3.3、地图快捷操作功能介绍1）“保存”，此功能是用来保存地图信息的，它可以保存你自定义的地图属性以及当前显示状态等等。单击保存，提示是否保存地图，保存成功后需要重新登录系统。2）“刷新”，初始化地图状态。当我们在地图上生成临时图标或其他操作，使地图凌乱或显示不正常时，可单击刷新返回初始化状态。3）“选择”，此功能是“单选”功能，单击选择功能，在地图上单击某条线路，可以选中。右边的小箭头，里面有“方选择”，“圆选择”，“多边形选择”，是用来多选用的。单击小箭头，显示出选择工具，鼠标移动上去，单击即可选择使用工具。4）、“漫游”，选择漫游工具，在地图上出现“小手”的图标，在地图上按下鼠标左键，移动鼠标，可以拖动地图。前后滚动鼠标滚轮，可以放大、缩小地图。注：当鼠标状态在地图上时，按下空格键可快速切换到漫游状态，进行快捷操作。5）、“放大”，“缩小”，是用来对地图快速放大和缩小的功能，单击“放大”按钮，在地图上单击，地图会按着缩放比例放大一倍，按下鼠标左键，然后拖动，在地图上会出现一个矩形框，然后松开鼠标，地图会快速放大到你拖动的矩形框范围。“缩小”工具类似。6）、“距离”，是用来测量地图上距离工具，单击“距离”工具，在地图上单击，开始测量，在左下角会弹出测量距离结果信息，移动鼠标到某一点，单击，距离测量完毕。再双击地图，距离结果显示框自动关闭。“面积”工具类似。7）、“筛选”，是用来快速检索地图上的隐患和缺陷图层信息的。因隐患和缺陷信息量庞大，致使系统响应迟缓，为加快系统速度，只显示重点的或必要的信息，以加快系统运行速度。单击筛选按钮，如下图：（1）多条件组合筛选功能。分为隐患和缺陷两部分筛选条件，隐患条件又分为两种情况，一是选择全部隐患，二是选择其他条件，其他条件是可以组合查询的。缺陷条件等同于隐患条件。（2）筛选条件记忆功能。当勾选上复选框时，如图，系统每次进入主界面时自动按您勾选的条件显示地图隐患和缺陷标注，此功能加快了系统运行速度。当取消勾选，不进行记忆，每次进去系统加载全部隐患和缺陷标注。（3）选择好条件，单击确定即可。如下图：只显示危急隐患和缺陷。8）、“设备参数”，是用来查看线路和杆塔参数的功能。单击“设备参数”按钮，在地图上单击某条线路，如图1，单击某一基杆塔，如图2. 单击杆塔的按钮可以查看它的实景图片信息。9）、“图层管理”，这个功能是用来设置个性化地图使用的。单击“图层管理”，弹出如下图1，可以设置图层属性来改变自己想要的地图效果，如我们选择县局图层，如图“可见”是该图层是显示状态。“可选”是可以选中该图层上的元素。“自动标注”是在地图上看到的显示的标签。“可编辑”是可以对元素进行编辑。“显示”，打开如图：如：显示模式单击弹出如图：选择颜色为红色，宽度选择像素的第二个选项，稍微粗一些，单击确定设置之前的地图1和设置之后的地图2比较，如下图图1（县边界不明显）图2（县边界突出显示，而且可以选中某一个县）另外图层其他属性还有很多设置个性化显示，不再一一赘述。10）、“地理图”，是用来显示和关闭地表图的功能。默认是显示地表图层的，单击可关闭，只显示线路和杆塔图层（如图1），再此单击显示地标图。11）、“机构图”，是用来显示组织机构图的快捷方式功能。单击即可显示。如图3.4、系统常用功能介绍共四大部分常用功能，如图1，图2，图3，图4。 图1 图2 图3 图43.4.1、图1线路（1）显示您登录时选择的所有线路。（2）在线路后面自动统计了本线路的待办隐患和缺陷数量，如图，0代表隐患数量，1代表缺陷数量，说明本条线路存在一个待处理缺陷。（3）单击线路名称，在右侧顶端显示线路隐患和缺陷统计信息，如图，在统计信息处单击，显示统计图注信息，如图：在下端显示线路参数统计信息，如图。（4）双击线路名称，在右侧地图能够自动定位。如图高亮显示的线路220kV安苗二线。（5）右键显示快捷操作栏，可直接跳转到响应窗口快捷操作。如图：3.4.2、图2属地此功能对于市局是可用的，因县局只是一个属地，所以不可用，没有显示出来。（1） 显示所有属地信息。（2） 在属地单位后面自动统计本属地待办的的隐患和缺陷信息。（0/5）0代表待办的隐患信息，5代表待办的缺陷信息。（3） 单击属地单位，在右侧顶端显示隐患和缺陷统计信息。再单击统计信息处，显示统计图注，同上3.4.1所介绍的。（4） 双击属地单位，在地图上自动定位并高亮显示本属地。（5） 在属地单位右键显示快捷操作栏。3.4.3、图3图层（1） 显示当前地图的所有图层。（2） 主要分为两大类别的图层，地理图层和专业图层（图1）。（3） 可单击选框，关闭和开启某一图是否在地图上显示。当不选中某一图层时，改图层的所有元素在地图上是不可见的。（4） 重大隐患和缺陷图层标注在地理图上闪烁提醒显示。3.4.4、图4：待办（1） 显示并统计所有待办信息，包括巡视待办、隐患待办，外力隐患待办，缺陷待办等。（2） 自动统计待办信息条数，如图。（3） 双击待办信息行自动跳转到待办页面。（4） 本栏在打开时自动提取当前最新的待办信息，如一直打开着需要刷新一下，看是否有待办信息。单击下面的刷新按钮，如图：3.4.5、线路查询输入线路名称的其中一个字，系统自动找到线路，并显示在下拉框里（图1），按下键盘下方键进行选择，按下上方键调整选择行，选中后按下回车键或按下按钮，系统自动检索线路，并在地图上定位高亮度显示。（如图2） 图 1 图24、 基础信息管理共分三个模块，如图：4.1、线路及杆塔设备台帐共分为三个部分，如图：4.1.1、220kV线路设备台帐线路台帐是有输电运维单位进行管理，其他的单位只有查看参数权限，不能进行维护。单击220kV线路设备台帐，打开如下图管理界面。（1） 信息查看功能左侧数据列表显示的是线路参数，右侧数据列表显示的是杆塔参数和杆塔的区域信息，单击左侧数据列表某一行，右边显示响应的杆塔参数和杆塔区域信息。（2） “添加线路”，新建线路，需要在这里添加，然后才能在地理图上显示出来单击添加线路按钮。如下图所示：是线路唯一编号，不可以修改。选择线路的电压等级，注：小写的“k”,大写的“V”。线路名称规范，注：电压等级+线路名称如（220kV安苗一线）。可以上传Excel文档文件，是用来对应线路其他参数。单击右边的小按钮，添加文件即可。单击保存，提示成功，线路添加完成。（3） “修改线路”，可以修改已填好的线路参数。首先在左侧数据显示列表里选择某一条线路，然后再单击修改线路，弹出如下图：“NO”是线路编号，不可以修改，其他的都可以修改，修改响应的信息，单击保存即可。单击退出，取消修改。（4） “刷新”，初始化列表显示的数据。（5） “删除线路”，此功能要慎用，整条线路数据一旦删除，包括杆塔数据也会一起删除，而且一旦删除数据是不可恢复的。单击删除线路，提示是否删除，单击确定即可。（6） “添加杆塔”，首先单击左侧列表要添加的线路，再单击添加杆塔，如图：线路名称默认是您刚才选择的线路名称，如果添加其他线路名称的杆号，在下拉菜单选择。杆塔好填写必须要规范，否则系统在识别其他信息时会报错。杆号是由三位数字组成的，不足三位数字的用“0”补齐如（001，002），如有加杆情况，用英文半角“.”小数点表示，如（001.1，001.2，002.1）。 是必填项，如果没有经度、纬度杆塔无法在地图上展示。所属县和所属镇，要填写全部名称，如（乐亭县，不能简写“乐亭”，大成乡，不能简写程“大成”）填写完毕单击保存即可。（7） “修改杆塔”，同修改线路操作。（8） “删除杆塔”，首先在右侧数据列表中选中要删除的杆号，然后单击删除，删除后数据不能够再恢复，请注意。（9） “导入”，这个功能是用来批量导入线路和杆塔的参数的。前提条件是“必须完全”按着导入模版填写数据，否则极有可能出现未知错误。总共分三个步骤：第一、填写好模版数据。第二、打开模版数据。第三、导入。如下图界面：1）第一步：首先要单击系统自动打开excel导入模版，上面各个参数填写有详细的说明，用户将导入模版另存为一份，按模版填写好数据。2）第二步：，打开文件类型是“*.xls”的Excel导入模版，提示读取数据成功，一定要“认真”核实每一条数据是否正确，否则导入了错误数据还得让系统管理员删除，就比较麻烦了。如图在这里看一下，明显缺少经、纬度参数，所以数据错误，不能导入，重新修改模版数据。如果线路参数都正确，可以直接导入了。3）第三步：单击按钮即可，如下图：左上角的栏为准备导入的临时数据（此时的数据还未导入到数据库中）。右上角的栏为导入的excel文件。左下角栏为最终导入数据库的杆塔参数结果。右下角的栏为导入的每一条信息状态显示。4.2、线路杆塔实景图片此功能是用来查看杆塔现状情况。如下图：1） 整条线路图片浏览功能双击左侧线路名称，右侧响应显示整条线路缩略图。同时显示出线路所有的杆号。2） 单基杆塔图片浏览功能单击左侧栏杆塔名称，右侧响应显示本杆号所有图片。3） 单基杆塔图片上传功能单击左侧某条线路的杆塔，右侧4） 单击线路整条线路图片上传功能单击左侧某条线路，右侧添加按钮相应变化为“添加整条线路图片”，首先，必须按着图片命名规则（右侧下方的红色字提示）重新命名图片，选择图片即可，等着图片加载，单击保存即可。5） 图片删除功能在上传或浏览状态下，对图片进行再次维护。单击右侧栏某张图片，或者拖动鼠标选择图片，然单击删除，再单击保存。6） 大图浏览功能在右侧栏，双击某张图片，弹出大图显示框。4.3、组织机构网络图5、 巡视管理周期巡视计划管理，采用模版形势自动生成年度巡视计划周期表，统一进行审批，审核过后填写巡视记录，最终按时间日期自动存档。如下图：5.1、历史数据浏览功能1） 待办事宜，已生成的模版未审核通过的单据显示。数据是按单位查询权限显示的，这里只显示单位的数据，单击左侧栏某一行数据，在右侧栏显示详细数据。2） 已办事宜，已审核通过的单据，可以填写巡视记录和地图浏览。这里只显示单位的数据，单击左侧栏某一行数据，在右侧栏显示详细数据。5.2、数据模版生成功能1）单击弹出如图，2）标有“*”的字段是必填项，名称要按要求填写。3）单位如果这里没有的话单击设置，自定义单位名称。单击设置按钮弹出如下图：单击左侧单位名称，自动加载到右侧，单击确定即可将单位信息永久性保存在当前的单位下拉框里了。然后再进行一次选择。4）单击右边的小按钮弹出图下图再次单击右侧设置按钮，弹出如图：这里可以设置每一个用户的联系方式，双击联系方式列，直接填写即可，然后确定。在选择人员复选框前打上对勾，然后单击确定自动添加上了。5），分为正常巡视和特巡。6）分为按月或按天生成周期表。按月有分为每月1次和每月2次。按天选择开始时间，再输入天数即可。7）填写人默认当前登陆人8）填写时间默认当前系统时间。9）选择要巡视的线路，树形列表的控制按钮，第一个选框是全部不选和全部全选，第二是全部展开和全部合上。这个功能是用来快速选择杆塔的。注：不要拖动太快了，否则会跳过选择。选择完线路后直接单击生成按钮，如图提示单击退出，查看生成的临时数据。如图没有问题的话直接单击保存，提示保存成功，左侧栏显示历史数据信息。如图：模版生成数据操作完毕。5.3、数据修改功能修改是用来修改整个年度周期表模版生成的信息，在本单位数据还没有传送到下一环节情况下可以修改，选择左侧栏待办数据，单击选某一行数据，单击修改，如图：将之前模版生成时的数据提取出来，相当于重新生成一次。修改相关信息单击修改即可。5.4、数据删除功能单击左侧栏要删除的数据，单击删除即可。审核部门有删除权限，一般使用单位没有删除权限，填报部门要慎重填写。5.5、传送功能当数据生成完毕要传送到下一环节进行审核，在左侧栏单击选中要传送的数据，单击传送如图： 单击传送，流程到了下一环节，绿色代表已经审核通过的环节，红色对勾代表待审核环节。5.6、审核功能切换输电运检工区专责用户登录系统，如图：选择左侧栏要审核的数据，单击审核如图：分为通过和不通过，通过即可以继续传送到下一环节审核或存档。不通过，填写审核意见，返回到填报环节。单击通过，流程图状态变化如图：当前是都审核通过状态，单击传送都下一环节。到市治安办护电专责同样，在治安办“市治安办护电专责”帐号登录，审核。审核完毕后，然后单击存档，如图：然后在历史栏状态里，待办就少了这条数据，在已办栏里就有了这一条数据。如图。5.7、巡视记录功能单击左侧已办状态，单击要操作的数据，在右侧栏显示如图：其中红色显示，为可以操作的数据，其他的周期不可以操作，这是按系统时间自动判断的。首先选中红色行，再单击按钮，如图这就是根据巡视计划自动生成的周期巡视记录表。首先是选择左侧的日期，然后勾选右侧的线路杆号即可。支持快速拖动勾选。下边有巡视记录完成情况进度条，如果有变更，在左侧填写变更记录信息。单击保存即可。单击退出后在右侧数据的状态变化，如图：完成24%。5.8、地图浏览功能当有进度完成后，单击选中这一行数据，地图浏览功能就可以用了，单击按钮。如图在地图上生成巡视完成情况，红色是未巡视的杆塔，蓝色是已经巡视的杆塔。6、 隐患管理线路三违隐患填报隐患内容主要以图片形式说明，以文字和视频方式辅助描述。如下图所示：按用户角色进入例如：唐县护电办专工唐志广进入，如图：点击登录进入，在选择状态下，点击有隐患的杆塔，右键隐患填写，如图：填写隐患内容：如图：首先选择线路，然后依次填写杆号（必须是从小号杆到大号杆）距离小号测（是指隐患距离小号杆的距离）树种棵数直径（隐患树木的直径大小）垂距水平是否超高（和垂距相互应，如果打勾说明树木已经超过线路）。2）填写完杆号时系统会自动调取护线员和杆塔区域信息，如果没有护线员的信息，需要手动录入，如图：然后在选择隐患类型，根据隐患内容由运行维护单位对隐患信息设定隐患类型（隐患类型分为一般隐患，严重隐患，危急隐患）。之后点击图片上传，可以把现场隐患图片上传上去，如图：填写当事人资料：点击当事人资料，如图：鼠标点击当事人资料，可以添加、查看和删除用户协议，添加用户协议，如图：填写当事人的信息，填写完毕后，点击添加即可，若有多个用户，以此类推的填写添加即可，添加后回显示添加成功界面如图：然后填写隐患备注描述，隐患描述建有典型库，点击Crl+Eter或AltEnter可以显示典型库，如图：如果需要典型库，也可以直接点击获取隐患描述，系统会自动把上述填写的内容复制下来。以上资料为隐患信息的填报，填报完成之后点几下面的保存按钮，如图：点击确定即可，在左边的隐患信息栏中就自动生成一条新的隐患信息（即为刚刚所填的隐患信息），6）填写无误后点击左下边的传送，传送到上一级部门市专工，如图：传送即可。如图：左边的填报流程就由填报传到运行维护单位审核（红色对钩表示）如图：传送完毕后，退出，即可看到刚刚填写的隐患自动在地理图上标注，如图：以上资料就填写完毕了，退出系统，用运行维护单位线路工区的用户角色进入，审核刚刚由唐县护电办唐志广上传上来的隐患信息。二：运行维护单位审核：运行维护单位线路工区登录(和县级登录是一样的)如图：点击登录即可，点击登录还要选择一下线路即可。如图：点击选择三违管理下面的线下三违中的三违类型，如图：选择后就会出现当前隐患类型的所有隐患，如图可以查看到刚刚传上来的隐患信息。（红色代表没有审核状态，蓝色代表没有传送状态。粗体代表累计填报数据，倾斜代表审核不通过状态。）可以通过图片浏览查看隐患图片，如图：查看确认后，填写处理意见，如图：填写完成后点击保存2）以上的信息看完之后即可审核，如图：如果隐患信息不够完整或不正确可以点击不通过，回到上一级从新填写。完整正确，点击通过，审核，如图：右边的负责人签名系统自动签，不能手签。审核完成之后，即可传送到下级部门，点击传送同时传送到三个管理部门（安全监察部，生产技术部，安保中心）：如图：点击确定，流程上自动由运行维护单位审核流转到安全监察部、安保中心、生产技术部。隐患信息栏中，刚刚的这条隐患又由蓝色变成了红色（红色代表没有审核状态，蓝色代表没有传送状态）如图：三：安全监察部审核：2）安保中心审批：查看隐患完毕之后根据隐患的内容及线路运行维护单位的审核，填写负责人处理意见，设定治理期限，填写下发治理单位，如图：负责人处理意见和设定治理期限为安保中心填写。然后点击修改，如图：然后就可以审核，点击左下边的审核按钮，通过，审核，如图：点击通过后，上传到下一流程，到隐患治理单位回填。四、治理情况验收隐患审核完毕之后就是治理与验收，隐患治理情况回填，图：登录进入之后点击隐患管理，线下三违，如图：隐患治理完成后回填现场情况，如图：根据治理情况填写治理完成情况，把治理完成情况图片以图片上传方式上传到数据库中。然后进行审核通过，进行传送下一流程，传送到验收单位。2）隐患验收：隐患验收为运行维护单位验收（线路工区），由线路工区的口令登录进入，如图：登录后点击隐患管理，线下三违，如图：对隐患处理情况尽情验收，如图：验收单位进行隐患完成情况验收，填写验收意见，然后把验收图片上传到据库中，审核通过后此流程完成存档。隐患验收后动隐患图注消除，但是隐患的痕迹都留有，而且自动存档保存。注：违章施工作业和违章建筑的填写、审核方式和上述违章植树是一样的。7、 缺陷管理缺陷填报、审核、治理、验收等同于隐患。8、 其他打开帮助菜单，自动下载最新帮助文档。后面有版本号，如果高于当前版本号，说明是有更新了。2010年读书节活动方案一、 活动目的：书是人类的朋友，书是人类进步的阶梯！为了拓宽学生的知识面，通过开展“和书交朋友，遨游知识大海洋”系列读书活动，激发学生读书的兴趣，让每一个学生都想读书、爱读书、会读书，从小养成热爱书籍，博览群书的好习惯，并在读书实践活动中陶冶情操，获取真知，树立理想！ 二、活动目标： 1、通过活动，建立起以学校班级、个人为主的班级图书角和个人小书库。 2、通过活动，在校园内形成热爱读书的良好风气。 3、通过活动，使学生养成博览群书的好习惯。4、通过活动，促进学生知识更新、思维活跃、综合实践能力的提高。 三、活动实施的计划 1、 做好读书登记簿 （1） 每个学生结合实际，准备一本读书登记簿，具体格式可让学生根据自己喜好来设计、装饰，使其生动活泼、各具特色，其中要有读书的内容、容量、实现时间、好词佳句集锦、心得体会等栏目，高年级可适当作读书笔记。 （2） 每个班级结合学生的计划和班级实际情况，也制定出相应的班级读书目标和读书成长规划书，其中要有措施、有保障、有效果、有考评，简洁明了，易于操作。 （3）中队会组织一次“读书交流会”展示同学们的读书登记簿并做出相应评价。 2、 举办读书展览： 各班级定期举办“读书博览会”，以“名人名言”、格言、谚语、经典名句、“书海拾贝”、“我最喜欢的”、“好书推荐”等形式，向同学们介绍看过的新书、好书、及书中的部分内容交流自己在读书活动中的心得体会,在班级中形成良好的读书氛围。 3、 出读书小报：
