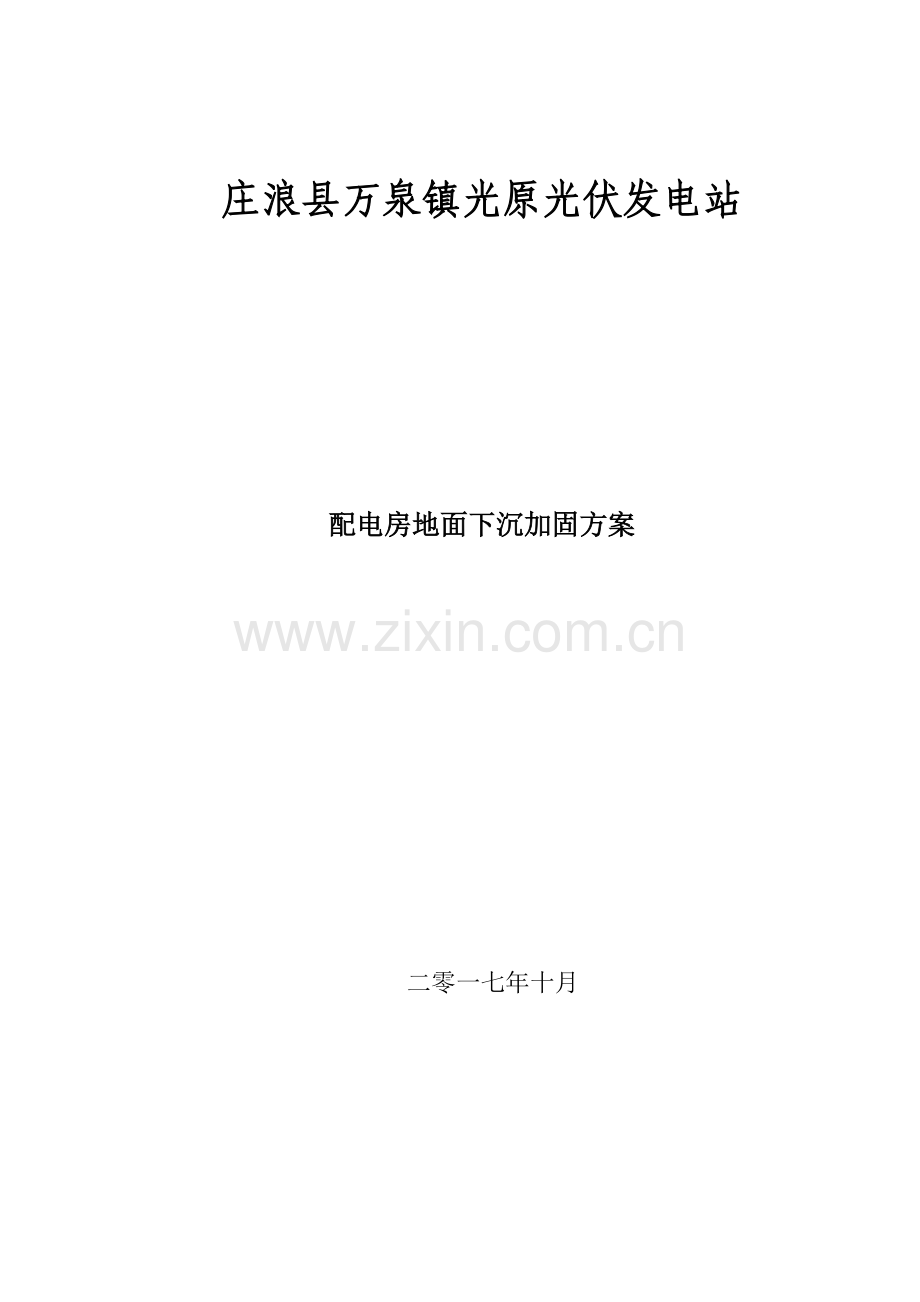

庄浪县万泉镇光原光伏发电站

配电房地面下沉加固方案

二零一七年十月

目 录

1、概况 1
2、地层岩性 1
3、加固机理 1
4、加固方案 1
5、注浆施工流程 4
6、成孔工艺 4
7、监测 5
8、 施工安全与文明 5
9、施工组织 5
10、信息化设计与施工 7
11、施工费用 8

1、概况
庄浪县万泉镇光原光伏发电站配电房地面下沉，发生不均匀沉降，造配电房内电柜发生下沉，沉降量达到10cm不等，影响设备的正常运转，急需对基础进行注浆加固处理。经勘查得知，该处地基下沉是由于地基回填坡积泥岩土，回填厚度达到3.9米，并且由于近来连续降雨，雨水进入地基回填土浸泡，进而诱发地面沉陷。
2、地层岩性
注浆所涉及的地层为杂填土，厚度为3.9米。
3、加固机理
拟采用技术比较成熟的高压注浆方法治理该处地面下沉。加固机理为：通过高压泵利用注浆管把水泥浆液注入到地层中，浆液在压力作用下以充填、渗透、挤密和劈裂等方式，置换土颗粒间隙中的水分和空气，浆液将原来松散的土粒或裂隙通过物理、化学作用，粘结成一个整体，形成一个结构紧密、强度大、防水性能高和化学稳定性好的水泥与土体混合实体，从而达到消除沉陷，提高承载力的目的。
注浆加固方法的优点是不破坏建筑物，施工方便，占地范围小等特点。
4、加固方案
4.1 加固原则、目标和遵循的规范
4.1.1加固原则
① 安全可靠，经济合理原则；
② 施工不破坏原建筑物原则；
③ 注浆孔布置均匀，孔深根据钻孔内含水率多少可深可浅的原则。
4.1.2 加固目标
通过注浆加固达到消除地基下沉，稳固基础的目标。
4.1.3 遵循的规范和规定
《既有建筑地基基础加固技术规范》（GBJ123－2000）；
《建筑地基处理技术规范》（JGJ79－71）；
《锚固及注浆技术手册》梁烔鋆箸。
4.2 注浆孔布置及孔深设计
沿墙体外部设置两排注浆孔，孔距1.5米，孔深为3.5米，布置22个注浆孔；配电房内围绕电柜布置67个，孔距在1.5米左右，根据实际情况可以做相应调整，孔深均为3.5米；在靠近值班室布置一排倾斜孔，向值班室方向倾斜20度，布置5孔，孔深4米，向以稳固值班室基础；实际施工过程中根据钻孔所探查的地层情况来调整孔数。共计布设注浆孔约89个，注浆孔位详见（注浆孔孔位布置示意图）。
4.3 注浆参数设计
4.3.1 注浆材料
采用标号P32.5普通硅酸盐水泥。
4.3.2 水灰比
水灰比1.0～0.5，注浆开始时水灰比取大值，注浆开始后逐步调整为小值。
说明：1.图中尺寸以m计。
4.3.3 注浆压力
注浆压力0.2～0 .7MPa。 ·
4.3.4 注浆量
要视下陷地层的空隙大小而定，平均每延米吃浆量（干水泥）80－120kg左右。
4.3.6 注浆形式
压力注浆。
4.3.7 停灌的条件
停止注浆的条件：一是地面隆起时停止注浆；二是达到设计最高压力时停止注浆；三是出现漏浆时停止注浆；
4.3.8 注浆顺序设计
注浆顺序应跳孔进行注浆，即按照1，3，5……；2，4，6……的序号进行，也可采用先外侧后内侧，由外排注浆孔向内侧注浆孔的注浆顺序注浆。
5、注浆施工流程
注浆流程为：放线定孔位→钻机成孔→安装注浆管→封堵孔口→制作浆液→注浆→注浆完毕后立即清洗地面。
（1）钻孔：钻机就位后，对孔误差控制在5cm内；采用HVP-400空压机配合QB-100钻机，进行回转冲击风循环工艺成孔。
（2）下入注浆管：经验收合格的注浆钻孔，应立即将预制好的注浆管下入孔内，并采用编织物塞堵上部夯填粘土的方式封闭孔口；
（3）拌制浆液：根据配合比先注入定量的水，然后再加入水泥搅拌，浆液搅拌机采用双层桶，即上层浆液搅拌均匀后，通过过滤网进入下层储存注浆桶，双层搅拌桶可防止浆液颗粒物沉淀，造成浆液离析。
（4）注浆：注浆使用活塞式注浆泵通过钻孔及注浆管，采用低流量匀速注浆方式，将浆液注入待固结土体，注浆参数达到设计数值方可停止注浆。注浆过程若发生跑浆漏浆现象时，采取间歇反复补注方式，直至达到设计要求为止。
（5）封填注浆孔口：注浆结束后防止孔内压力大发生孔口返浆现象，造成孔内压力及浆液损失影响注浆效果，应结扎地表以上注浆管保持孔内压力2小时后，清除孔口杂物，恢复地表原样。
6、成孔工艺
高压风潜孔钻成孔或夯管打入法成孔。
7、监测
在基础边缘开裂处、构筑物的裂缝位置设置沉降观测点；观测方法，在沉陷裂缝两头画两条垂直线，相距20cm；每天8点和20点进行观测并记录和画曲线图；每天的观测结果向有关方面上报，如果变形较大或有异常现象，要立即向有关部门上报，以便采取相应的处置措施。
8、 施工安全与文明
8.1施工时应与业主沟通，探明地下管线的位置再进行施工。
8.2施工时，悬挂明显提示牌。
8.3对于高压管路系统要在相互连接处栓保险绳，空压机与高压胶管处、灌浆泵出口与胶管的连接处、胶管与胶管处等都要栓保险绳索；皮带传动处要加防护罩；
8.4因施现场为室内电柜及配套设备，注浆施工时，应用木胶板及彩条布浆设备进行覆盖，以免施工过程中对设备造成损坏。
8.5要保持现场整洁，现场工具摆放要整齐，小五金工具要放在离孔口2m以外的地方，施工人员住所、食堂要整洁，屋内行李铺盖卷要叠整齐；垃圾杂物要统一堆放，并要掩埋；施工人员要统一着工作服，并要整洁；要禁止酗酒，禁止赌博；施工人员互相之间讲话要和蔼，禁止大吵大闹，对甲方、监理和有关领导要尊重。
8.6施工期间还要特别注意防火，切实注意避免施工设备在运转过程中产生火花，以免造成火灾。
9、施工组织
9.1 拟进场设备
红五环7/12大功率空压机一台；
QZJ－100B潜孔钻机一台（套）；
夯管器一套；
钢管200米；
2SNS压力注浆泵一台；
双层立式注浆搅拌机一台；
φ100气动潜孔锤3套；
1.5英寸高压注浆管若干m。
9.2 施工组织人员
项目经理1人；
技术负责1人；
工人6人。
9.3 施工技术要求及参数
9.3.1 施工顺序，按照设计先施工外围孔，再施工内部孔，先施工沉降严重的地方，后轻微的部分，采取跳打法施工。
9.3.2 采用气动潜孔锤方法成孔，对于过于潮湿的孔，采用刮刀钻头成孔；对于潜孔钻机出现无法进入的施工场地，采用冲击器夯钢管的方式进行成孔，然后向钢管内注浆。
9.3.3 钻进参数：钻机转速20～60r/min；钻压100～300kPa；空气压力0.4～1.2MPa；气量9～12m3/min。
9.3.4 注浆参数：压力0.1～1.0 MPa；注浆量60L/min；水灰比0.45～1.0。
9.3.5 施工流程：定位→钻机到位→钻进成孔→制浆→下管→封口→压力注浆→结束→清洗设备。
9.4 注浆注意事项
9.4.1 钻孔或注浆时密切注意地面各种变化，发现地面冒浆串浆时，要调小水灰比，调小灌浆速度，或进行间歇灌浆。
9.4.2 当注浆吃浆量大，不起压力时，一是调小水灰比并加入适量速凝剂；二是采取停停灌灌的办法分期注浆，要在前次的浆液初凝后再进行下次注浆。
9.4.3 当注浆地层不吃浆且压力很大时，将水灰比调大，或者用清水打开浆液流动通道，一旦打开即可调小水灰比。
9.4．4 若发现孔内地层太湿，要采取打入注浆花管法注浆。
9.5 质量保证措施
9.5.1本次施工项目实行项目负责制，项目负责对项目质量、进度进行全方位的管理。
9.5.2进场施工前，组织有关人员认真学习设计提出的施工技术要求。
9.5.3严格按国家现行有关施工规范规程进行施工。
9.5.4钻孔放点测量准确，放点后要进行复查，并请甲方现场管理人员检查确认。
9.5.5 每个钻孔终孔前须由现场技术人员、内部质量监督或甲方现场管理人员进行验收，确认达到要求后方可进入下一道工序。
9.5.6 现场技术人员应坚守工作岗位，做好钻孔地质编录及各种记录报表编制工作。
9.5.7技术监督严格控制各项工作实施情况，做到有问题及时发现，及时整改，严格把好质量关。
9.5.8 施工过程中，所使用的各种材料均经相关质检部门检验后方可使用，堵绝不合格材料进场。
9.5.9 对各类材料要认真保管，以防水泥及施工设备受潮或淋雨等情况发生。
9.5.10 要保证设备、工具的完好率，降低机械事故率。
10、信息化设计与施工
地基加固是一项隐蔽工程，依靠一般的勘查技术很难对地下情况有较全面的了解，按照一般的勘查和调查所做的设计，难免有不切合实际之处，需要在施工中不断完善设计，因此，要求施工人员在钻孔或注浆的过程中注意地层的变化情况，发现异常要报告有关方面和设计方面，由设计方面根据地层情况对设计进行适当的调整。
配电房内因有复杂的设备和管线，施工前甲方必须提供详实的地下管网图，并和甲方技术人员一起布孔，部分孔位可根据现场条件进行适当调整，其他地面的修补，按照建设单位提出的设计和要求实施。
11、施工费用
序号
项目
单位
数量
单价（元）
金额（元）
备注
1
注浆孔
m
311.5
260.0
80990.0
钻孔、制浆和注浆。　
2
进出场费
次
-
-
5000.0

合计

85990.0
