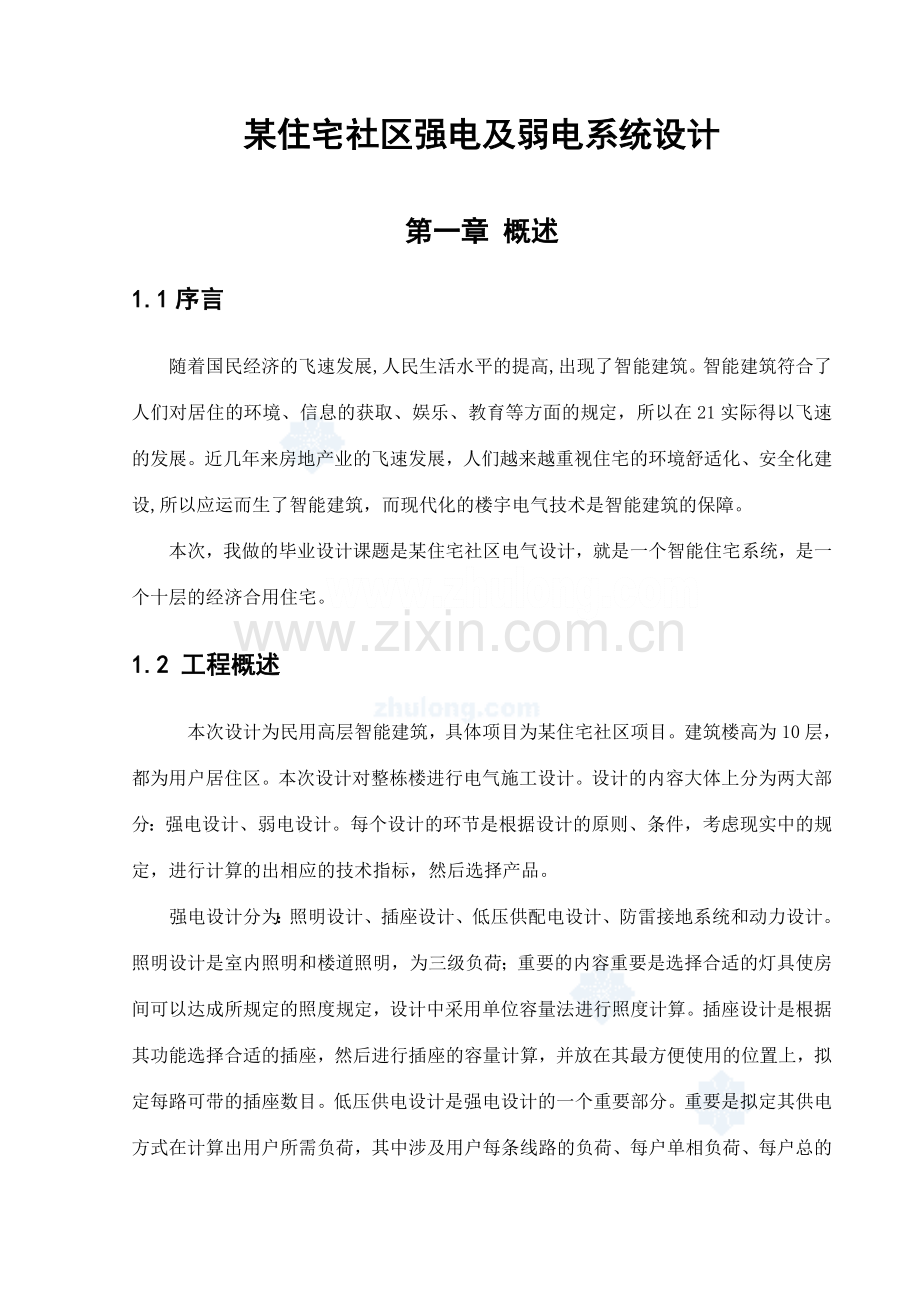

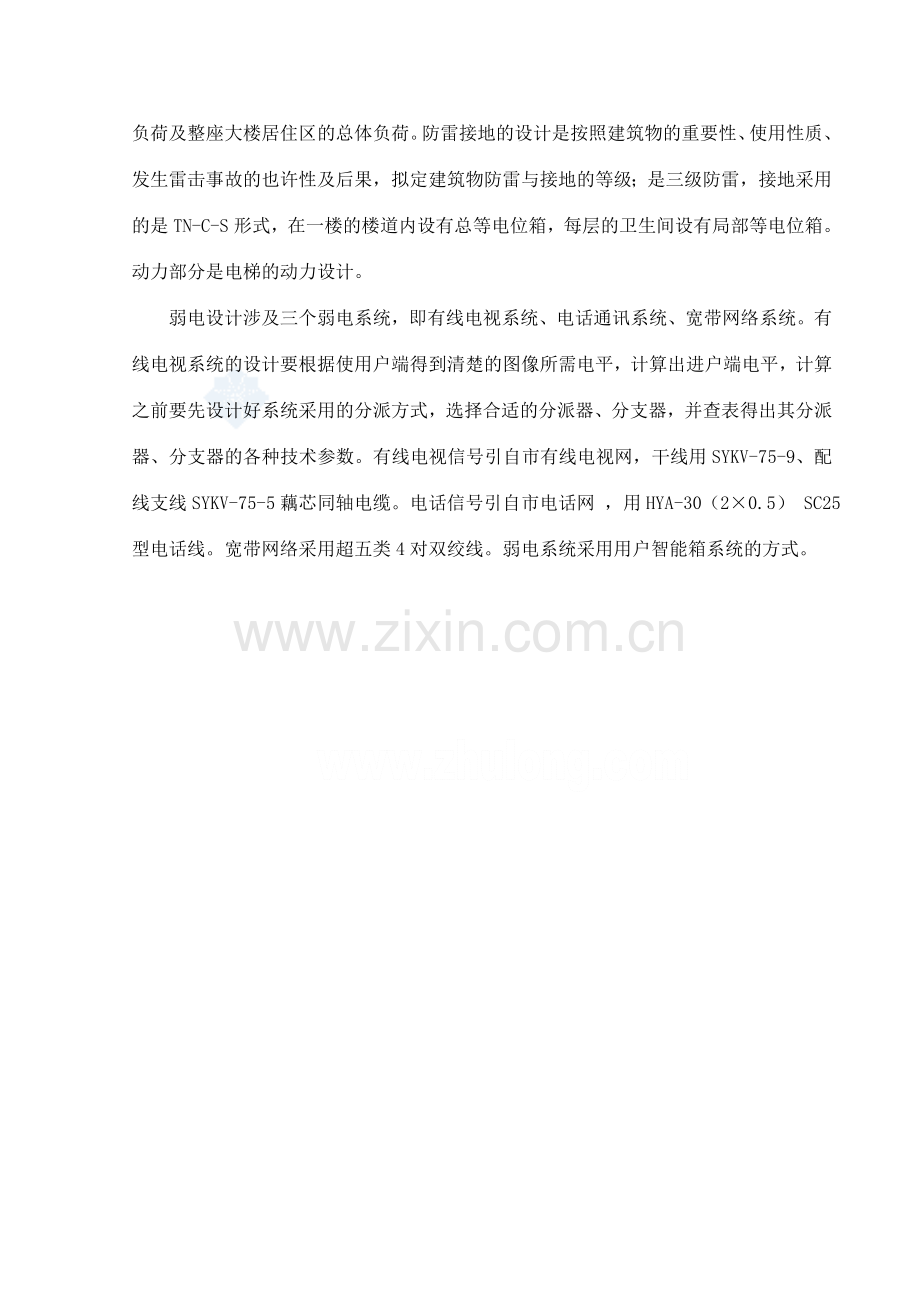

某住宅社区强电及弱电系统设计第一章 概述1.1序言随着国民经济的飞速发展,人民生活水平的提高,出现了智能建筑。智能建筑符合了人们对居住的环境、信息的获取、娱乐、教育等方面的规定，所以在21实际得以飞速的发展。近几年来房地产业的飞速发展，人们越来越重视住宅的环境舒适化、安全化建设,所以应运而生了智能建筑，而现代化的楼宇电气技术是智能建筑的保障。本次，我做的毕业设计课题是某住宅社区电气设计，就是一个智能住宅系统，是一个十层的经济合用住宅。1.2 工程概述本次设计为民用高层智能建筑，具体项目为某住宅社区项目。建筑楼高为10层，都为用户居住区。本次设计对整栋楼进行电气施工设计。设计的内容大体上分为两大部分：强电设计、弱电设计。每个设计的环节是根据设计的原则、条件，考虑现实中的规定，进行计算的出相应的技术指标，然后选择产品。强电设计分为：照明设计、插座设计、低压供配电设计、防雷接地系统和动力设计。照明设计是室内照明和楼道照明，为三级负荷；重要的内容重要是选择合适的灯具使房间可以达成所规定的照度规定，设计中采用单位容量法进行照度计算。插座设计是根据其功能选择合适的插座，然后进行插座的容量计算，并放在其最方便使用的位置上，拟定每路可带的插座数目。低压供电设计是强电设计的一个重要部分。重要是拟定其供电方式在计算出用户所需负荷，其中涉及用户每条线路的负荷、每户单相负荷、每户总的负荷及整座大楼居住区的总体负荷。防雷接地的设计是按照建筑物的重要性、使用性质、发生雷击事故的也许性及后果，拟定建筑物防雷与接地的等级；是三级防雷，接地采用的是TN-C-S形式，在一楼的楼道内设有总等电位箱，每层的卫生间设有局部等电位箱。动力部分是电梯的动力设计。弱电设计涉及三个弱电系统，即有线电视系统、电话通讯系统、宽带网络系统。有线电视系统的设计要根据使用户端得到清楚的图像所需电平，计算出进户端电平，计算之前要先设计好系统采用的分派方式，选择合适的分派器、分支器，并查表得出其分派器、分支器的各种技术参数。有线电视信号引自市有线电视网，干线用SYKV-75-9、配线支线SYKV-75-5藕芯同轴电缆。电话信号引自市电话网 ，用HYA-30（20.5） SC25型电话线。宽带网络采用超五类4对双绞线。弱电系统采用用户智能箱系统的方式。第二章 配电系统设计2.1配电的设计规定及负荷分级2.1.1设计规定供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。2.1.2负荷分级及供电规定电力负荷是根据对供电可靠性的规定及中断供电在政治、经济上所导致损失或影响的限度进行分级，并应符合下列规定：符合下列情况之一时，应为一级负荷：1、中断供电将导致人身伤亡时。2、中断供电将在政治、经济上导致重大损失时。例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点公司的连续生产过程被打乱需要长时间才干恢复等。3、中断供电将影响有重大政治、经济意义的用电单位的正常工作。例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场合等用电单位中的重要电力负荷。在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场合的不允许中断供电的负荷，应视为特别重要的负荷1。 符合下列情况之一时，应为二级负荷：1、中断供电将在政治、经济上导致较大损失时。例如：重要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才干恢复、重点公司大量减产等。2、中断供电将影响重要用电单位的正常工作。例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将导致大型影剧院、大型商场等较多人员集中的重要的公共场合秩序混乱。3、不属于一级和二级负荷者应为三级负荷。 2.1.3各负荷等级的供电措施1、一级负荷：规定供电系统无论时正常运营还是发生了故障时，都应保证其连续供电。因此对一级负荷，应有两个独立的电源供电，并按生产的需要和允许停电的时间，采用双电源互相自动地或手动地切换线路，假如一级负荷不大，则可采用蓄电池、自备发电机等设备，或者从临近的单位取得第二独立电源。这里所说的两个“独立电源”是指其中任何一个电源发生故障或停电检修是，都不致影响另一个电源继续供电。2、二级负荷：应有双回路供电。当采用双回路由困难时，则允许采用一路10kV及专用架空线供电。3、三级负荷：无特殊的供电规定，属于一级和二级的负荷。本工程是三级负荷供电方式。2.2低压配电系统线路的选择2.2.1 低压线路接线方式低压配电线路采用放射式、树干式、环式及链式四种接线法。 放射式系统：特点配电线故障互不影响,供电可靠性较高,合用于一级负荷配电。配电设备集中,检修比较方便；缺陷是系统灵活性较差,导线消耗量较多。此配电方式经常用在设备容量大、负荷集中或重要的用电设备以及有腐蚀性介质和爆炸危险等场合不宜配电及保护起动设备放在现场者。以免影响其他用户正常用电。接线图见下图2-1环形系统环形线路运营时都是开环的放射式线路，提高了供电可靠性，当一回线路故障或检修时，可以将该线路与电源断开，而该处的负荷仍可得到供电。接线方式见下图2-21树干式系统：特点树干式配电系统总长度小,也就是可以节约有色金属、比较经济；供电点的回路数量较少,配电设备也相应减少；配电线路安装费用也相应减少。存在缺陷是干线发生故障时影响范围大,供电可靠性较差,相比较导线截面积较大。一般很少采用树干式配电，往往采用放射式与树干式混合使用。接线图见下图2-3链式系统：特点与树干式有相似之处，这种供电形式合用与距配电柜较远而彼此相距又较近的不重要的容量较小用电设备，这种方式连接的用电设备宜在五台以下，总功率在10KW以下。接线方式见下图2-4图2-1低压放射式线路 图2-2低压环形线路（a）低压母线放射式配电的树干式 （b）低压“变压器-干线”的树干式图2-3低压树干式线路 M1 M2 M3 M4（a） 连接配电箱 (b)连接电动机图2-4低压链式线路本工程采用的是树干式低压配电线路。2.2.2导线和电缆的选择选择的原则：配电网络导线和电缆的选择，一般按照下列原则进行：1、按使用环境和敷设方法选择导线和电缆的类型。2、按机械强度选择导线的最小允许截面。3、按允许载流量选择导线和电缆的截面。4、按电压损失校验导线和电缆的截面。按上述条件选择的导线和电缆具有几种截面时，应取其中较大的一种。类型的选择：1、裸导线 TJ铜绞线 LJ 铝绞线LGJ 钢心铝绞线 TMY 矩形硬铜母线LMY 矩形硬铝母线 2、绝缘电线 B布线用 X橡皮绝缘 V 塑料绝缘 L 铝芯 R 软电线 铜心不表达3、电力电缆 按照主绝缘材料的不同分为纸绝缘（Z）电缆，塑料绝缘电缆（V）电缆和橡皮绝缘（X）电缆截面的选取：对建筑供配电中的低电压380/220V进出电线和电缆的截面选择，是按长期允许载流（或称发热条件或称温升条件）来选择的。每箱电缆（或每相电线）的横截面积，必须满足下述条件：IalI30=Ic ；I30 是流过每相电线（或电缆）的计算电流，即对该负载计算得出的计算负荷电流Ic = I30对于照明回路：中性线N的截面与各相电线截面选择为相同或近,如表2.1对于PE线截面的选择：PE线最小截面（mm）表2-1 相线PE线的选取相线截面SPE线截面S16S1635S/22.3低压配电系统电气设备的选择2.3.1 基本规定低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列规定。1、电器的额定电压应与所在回路标称电压相适应；2、电器的额定电流不应小于所在回路的计算电流；3、电器的额定频率应与所在口路的频率相适应；4、电器应适应所在场合的环境条件；5、电器应满足短路条件下的动稳定与热稳定的规定。用于断开短路电流的电器，应满足短路条件下的通断能力。2.3.3 漏电保护漏电保护器按工作原理分为电压动作型和电流动作型，但通用的为电流动作型。电流型漏电保护器重要由主开关，零序电流传感器、放大鉴幅电子电路，和脱扣装置等组成。零序电流传感器可安装在电压器中性点与接地极之间，组成全系统保护，也可装在干线或分支线上，组成干线或分支支路保护。漏电保护原理是基于事故状态下，相电流的矢量不等于零，出现一个零序电流，当零序电流达成整定值，便使脱扣器动作，切除故障电流达成保护目的。可将漏电保护器装设于民用建筑中防止接地故障导致的伤害。电磁式漏电保护器是较为经常使用的一种保护器其工作原理是零序电流互感器将测到的漏电电流与预定的基准值比较，如大于预定值，则零序电流互感器有输出，借助于脱扣线圈使脱扣器动作，切断电源电路,通常有两种保护方式：1、全网总保护 发生漏电时，故障电流I经大地通过电压器接地极返回变压器中性点。使零序电流传感器一次侧有激磁电流通过，在环型铁心中产生磁通，该磁通在二次线圈上产生相应于一次电流大小的电压信号。电压信号经解决，放大，鉴幅，当达成规定值时使脱扣线圈跳闸，从而断开主开关切断故障。2、支干线保护 在正常情况下，主回路各项电流之和等于零，因此零序电流互感器次级线圈没有信号输出，但当有漏电或发生触电时，三项电流的向量和不等于零，零序电流互感器的次级线圈就有信号输出，并使漏电保护器的脱扣线圈动作，断开主开关，迅速切断电源。通常“配电箱的每回路都装设了保护器，进线处在装保护器就增长了保护的级数，是不必要的。其实只需装设具有隔离和开关功能的隔离电气，最佳就是隔离开关5)针对于此，在我后面的抱负新城电气设计里有所应用。2.4负荷计算的方法2.4.1负荷计算的内容（1）求计算负荷，也称需用负荷。目的是为了合理的选择供配电系统务级电压供电网络、变压器容量和电器设备型号等。（2）求尖峰电流。用于计算电压波动、电压损失、选择熔断器和保护元件等。求平均负荷。用来计算供配电系统中电能需要量，电能损耗和选择无功补偿装置等。（3）需用系数法，是将用电设备容量Pe乘以需用系数和同时系数，直接求出计算负荷的一种方法。这种方法由于简朴易行，为设计人员普遍接授。事实上只有当设备台数足够多，总密量足够在，无特大型用电设备，需用系数值才干趋向一个稳定的数值。因此，需用系数法普遍用于方案估算，初步设计和工厂大型车间变电所的施工设计。需要系数法的计算公式如下：用电设备组的有功，无功和视在计算负荷：Pc=KdPe(kW) (2-1)Qc=Pctg(kVar) (2-2)Sc=Pc +Qc (kVA) (2-3)Sc= Pc /cos(kVA) (2-4)Ic=Sc/3Un (2-5)配电干线或变电所的有功,无功和视在计算负荷: Pc=KP(KdiPei) (kW) (2-6)Qc= KQ(KdiPeitg) (kVar) (2-7)Sc=Pc + Qc (kVA) (2-8)Ic=Sc/3Un (2-9)式中 Pc-用电设备组的设备功率，kW;Kc-需要系数；tg，cos-用电设备组的功率因数及功率角正切；KP KQ -有功，无功同时系数，取 0.92.5本工程的负荷计算和导线选择本次设计采用需用系数法表2-2 住宅用电负荷需要系数KX1按单项配电计算时所连接的基本户数按三项配电计算时所连接的基本户数需用系数通用值推荐值39114120.950.956180.750.88240.660.7018300.580.6521630.430.50BV导线穿管暗敷设连续载流量表（A）（35C）表2-3 BV导线穿管暗敷设连续载流量表1截面（m）二根单芯三根单芯四根单芯35C管径35C管径35C管径1.010159158151.51315121511152.520151815162042620242021206352031202725104825422538321662325632493225823273406440负荷计算（1）母线的选择主母线1设备负荷：Pe=PeL1+PeL2+PeL3=72+96+72=240Kw有功计算负荷：Pc=KdPe=0.58240=139.2Kw有功计算电流：Ijs=Pca/3UCOS=139.2/1.7320.380.9=235A母线为VV22-0.6/1KV 1(4150) 2SC100型号。主母线2设备负荷：Pe=PeL1+PeL2+PeL3=96+72+96=264Kw有功计算负荷：Pc=KdPe=0.58264=153.1Kw有功计算电流：Ijs= Pca/3UCOS=153.1/1.7320.380.9=259A母线为VV22-0.6/1KV 1(4150) 2SC100型号。（2）配电柜里设备选择配电柜P1第一个回路：Pe=72KWIjs=KdPe /3UCOS=172/1.7320.380.9=121A选设备和导线断路器：SIWOG1-200A/3P导线：BV-450/750V 470+135 SC70第二个回路：Pe=96KWIjs=KdPe /3UCOS=0.9596/1.7320.380.9=154A选设备和导线断路器：SIWOG1-200A/3P导线：BV-450/750V 495+150 SC100第三个回路：Pe=72KWIjs=KdPe /3UCOS=172/1.7320.380.9=121A选设备和导线断路器：SIWOG1-200A/3P导线：BV-450/750V 470+135 SC70配电柜P2第一个回路：Pe=96KWIjs=KdPe /3UCOS=0.9596/1.7320.380.9=154A选设备和导线断路器：SIWOG1-200A/3P导线：BV-450/750V 495+150 SC100第二个回路：Pe=72KWIjs=KdPe /3UCOS=172/1.7320.380.9=121A选设备和导线断路器：SIWOG1-200A/3P导线：BV-450/750V 470+135 SC70第三个回路：Pe=96KWIjs=KdPe /3UCOS=0.9596/1.7320.380.9=154A选设备和导线断路器：SIWOG1-200A/3P导线：BV-450/750V 495+150 SC100根据工程甲方的规定条件，本工程每户功率为8KW。根据表2-2、2-3，导线及断路器的选择如下：空调插座1回路：断路器 EA9RN/1P+N/20C 30MA导线 BV-450/750V 34 PVC25空调插座2回路：断路器 EA9RN/1P+N/20C 30MA导线 BV-450/750V 34 PVC25卫生间插座回路：断路器 EA9RN/1P+N/20C 30MA导线 BV-450/750V 34 PVC25厨房插座1回路：断路器 EA9RN/1P+N/20C 30MA导线 BV-450/750V 34 PVC25厨房插座2回路：断路器 EA9RN/1P+N/20C 30MA导线 BV-450/750V 34 PVC25一般插座回路：断路器 EA9RN/1P+N/20C 30MA导线 BV-450/750V 34 PVC25照明回路：断路器选ED6-16/IN/C/003导线选BV-450/70V 316 S32第三章 照明设计3.1照明计量单位当前各种量都逐步实现采用国际单位制，简称SI。国际单位制有基本单位和导出单位。光学计量基本单位为光强I（坎德拉cd），导出单位有光通（流明lm）照度E（勒克斯lx）出射度M（流明/米lm/m） 、亮度L（坎德拉/米cd/m）等。下面介绍三种2：3.1.1 发光强度（I）单位名称：坎德拉，单位符号：cd坎德拉是一光源在给定方向上发光强度，该光源发出频率为54010HZ的单色辐射，且此方向上的辐射度为1/683W每球面度。这个定义是1979年第十六届国际计量大会采用的新定义，把光强与复现方法分开。上述定义是在科学技术不断发展，复现方法不断改善，精度不断提高的情况下提出的。光强自身是在一个给定方向上，立体角内光通量密度。I= d/d (3-1)即单位立体角内所辐射的光通量，用以描述发光强度的分布。因此有：1坎德拉（cd）=1流明（lm）/球面度（sr）3.1.2 光通量（F/）单位名称：流明,单位符号：lm光通量是光流的时间速率概念，即光量在单位时间内的流速。再使用流明概念时，不必考虑时间概念。流明用来描述发光体发出光量多少的单位。用SI基本单位表达的表达式为：lm=cdsr (3-2)3.1.3 照度（E）单位名称：勒克斯,单位符号：lx照度用来表达被照面上光的强弱，以入射光通量的面密度表达。照度的国际单位是勒克斯，在1m的面积上均匀分布1流明光通量时为1勒克斯（lx）。E= d/dA (3-3)3.2照度方式和种类3.2.1 照明方式 1、一般照明为使整个照明场地获得均匀明亮的水平照度，使用照明器在整个照明场合基本均匀布置的照明方式。2、分区一般照明根据需要提高特定区域照度的一般照明称为分区一般照明。根据工作面布置的实际情况，将照明器集中或分区集中均匀地布置在工作区上方，使室内不同被照面上产生不同的照度，可以有效地节约能源。3、局部照明以满足照明范围内某些部位的特殊需要而设立的照明称为局部照明。它仅限于照亮一个有限的工作区，通常采用从最适宜的方向装设台灯、射灯或反射型灯泡。起优点是灵活、方便、节电，能有效地突出重点。4、混合照明有一般照明和局部照明共同组成的照明称为混合照明。其实质是在一般照明的基础上，在此外需要提供特殊照明的局部，采用局部照明 2。3.2.2 照明种类照明种类分为正常照明、应急照明、值班照明。1、正常照明为满足正常工作而设立的室内外照明称为正常照明。它起着满足人们基本视觉规定的功能，是照明设计中的重要照明。它一般可单独使用，也可与应急照明和值班照明同时使用，但控制线路必须分开。2、应急照明在正常照明因事故熄灭后，供事故情况下继续工作、人员安全或顺利疏散的照明称为应急照明。它涉及备用照明、安全照明、和疏散照明三种。应急照明的设立原则，从安全角度考虑，应在较多的建筑内设立应急照明，而从经济的观点出发，只能在一些最需要的建筑内设立。3、值班照明在非工作时间供值班人员观测用的照明称为值班照明。可运用正常照明中能单独控制的一部分或应急照明的一部分或所有作为值班照明。3.3光源和灯具3.3.1光源种类常用于高层建筑照明的电光源，按发光原理可分为两大类：热辐射光源、气体放电光源。电光源的重要性能指标有光效、寿命、显色性、启动及再启动性能等。气体放电光源比热辐射光源光效高，寿命长，光色品种多，在建筑照明中应用日益广泛。白炽灯结构简朴，使用方便，价格便宜，显色性好，故在一般场合仍被普遍采用。3.3.2灯具选择和布置灯具的作用是固定电光源，把电光源的光能分派到需要的方向，防止光源引起的眩光以及保护电光源不受外力、潮湿及有害气体的影响。灯具结构不仅应便于制造、安装及维护，还要考虑美观。照明灯具的种类很多，按辐射的光通量分布特性来分，有深照型、配照型、漫射型、广照型等；按结构特点来分，有启动式、封闭式、密闭式、防爆型等；按使用场合来分，有民用灯具、建筑灯具、舞台灯具、庭院灯具等。灯具的布置就是拟定灯在房间内的空间位置。它对照明质量有及其重要的影响。灯具的布置合理与否还影响到照明装置的安装功率和照明设施的花费，以及照明装置维护检修的方便与安全。布置方式一般分为均匀布置和选择布置两种见下表3-1和3-2表3-1 常用灯具类型符号4灯具名称符号灯具名称符号普通吊灯P工厂一般灯具G壁灯B荧光灯灯具Y花灯H防暴灯G或专用代号吸顶灯D水晶底罩灯J柱灯Z防水防尘灯F卤钨探照灯L搪瓷伞罩灯S投光灯T五磨砂玻璃罩万能WW表3-2 常用灯具安装方式符号4安装方式符号安装方式符号自在器线吊式X弯式W固定线吊式X1台上安装式T防水线吊式X2吸顶安装式DR认字线吊式X3墙壁嵌入式BR链吊式L支架安装式J管吊式G柱上安装式Z壁装式B作装式ZH吸顶式D1、客厅：时会客和家人团聚的场合，灯的装饰性和照明规定应有助于发明热烈的气氛，使客有宾至如归之感。（1）一般照明（主体灯），特别是采用多叉花饰吊灯的，应安装在房间的中央。可采用带金属装饰与玻璃装饰件的豪华电灯。吊灯的灯头盏数及尺寸与房间的大小有关。（2）可在墙上安装壁灯12盏作为辅助照明，应与吊灯同类型，使照度均匀，获得对比效果。当看电视或其它需较暗灯光时使用。（3）沙发旁边可置放一盏落地灯。（4）还可以采用吸顶灯，选择的吸顶灯具一定要有上射光，且不可使用所有向下射的直接照明型灯具，以免顶棚过暗。2、卧室：有助于构成宁静、温柔的气氛，使人有一种安全感。（1）卧室的主体照明可选用如白色的白炽灯吊灯，安装在中央。（2）另在床头距地约1.8m的墙上安装壁灯。（一般照明多采用吸顶灯或嵌入式灯）壁灯的优点是通过墙壁的反射光，使光线柔和。3、书房：使人们读书、学、写作、绘画、研究工作的重要空间，书房照明要有助于人们精力充沛地学习和工作，光线要柔和明亮，要避免眩光。主体照明：要选用带反光罩的柱形荧光灯，安装在书房中央。4、楼梯和走廊照明：（1）用壁灯，安装在楼梯踏步的侧面墙上，运用墙面反射光照亮楼梯水平面和垂直面，效果较好。对于宽度不大的则宜采用吸顶灯，安装在顶棚上面。（2）高级住宅(公寓)的楼梯的灯应与楼层层数显示相结合，共用照明灯可在管理室中集中控制。高层住宅楼梯灯如选用定期开关时，应有限流功能，并在事故情况下强制转换至点亮状态。5、卫生间：（1）卫生间的灯具位置应避免安装在便器或浴缸的上面及其背后。开关如为跳板式时宜设于卫生间门外，否则应采用防水型面板或使用绝缘操作的拉线开关。（2）高级住宅（公寓）中的方厅、通道和卫生间灯，宜采用带有指示灯的跳板式开关。表3-3 照明器间最有利的相对距离S/h4相对距离S/H多行布置单行布置乳白玻璃圆球灯、天棚灯无浸透射罩的配照型灯搪瓷罩深照型灯镜面深照型灯有反射罩的荧光灯照明器2.33.21.82.51.61.81.21.41.41.51.92.51.82.01.51.81.21.41.3h1.2h1.0h0.75h灯具的布置还需注意建筑的结构形式，设备布置情况以及安全维修等规定,见表3-33.4照度计算照度计算的目的，是根据所需要的照度值及其其他已知条件来决定灯泡的容量或灯具的数量。或在照明灯具型式、布置和光源的容量都已拟定的情况下，计算某点的照度值。照度计算方法有运用系数法、单位容量法和逐点法等3种。任何一种计算方法，都只能做到基本准确。由于各种参数的不精确，计算结果有+20至-10的误差是允许的。3.4.1单位容量法单位容量法的基本公式：W=P/A （3-3）W在最低照度下每单位面积的安装功率（W）P房间内所有灯泡（管）的总安装功率（W）A房间的面积（）3.5本工程的电气照明设计3.5.1电气照明设计的基本原则1、本工程照度标准选用国家民用建筑照明标准为基准，并参照有关国外照明标准进行设计。2、照明电源，根据国家节能规定特殊装修规定外，均选用高效，低耗的节能型日光灯和节能筒灯为主。3.5.2电气照明具体设计计算参照以上计算方法，结合实际工程特点，本工程采用单位容量法计算照度来选灯。住宅建筑照明的照度标准应符合下表3-5和3-6及3-7的规定。表3-4 不带反射罩荧光灯单位面积安装功率4计算高度（m）房间面积（m2）荧光灯照度（lx）3050751001502002310151525255050150150300300以上3.93.43.02.62.32.06.55.64.94.23.73.49.88.47.36.35.65.11311.19.78.47.46.719.516.714.612.611.110.12622.219.416.814.813.434101515202030305050120120300300以上5.94.74.03.43.02.62.39.87.86.75.74.94.23.814.711.7108.57.36.35.719.615.613.311.39.78.47.529.423.4201714.612.611.239.231.226.622.619.416.814.9表3-5 住宅建筑照明的标准值4类别参考平面及其高度照度标准值（x）低中高起居室、卧室一般活动室0.75m水平面203050书房、阅读0.75m水平面150200300起居室、卧室床头阅读0.75m水平面75100150精细作业0.75m水平面200300500餐厅或厨房0.75m水平面203050卫生间0.75m水平面101520楼梯间0.75m水平面51015表3-6小康住宅照明的照度标准推荐值2名称抱负目的普及目的基本目的起居室757550卧室505030书房200200150家务室、工作室200150100壁柜503020卫生间755030浴室755030餐厅1007550厨房1007550贮藏302015过道302015走廊302015门厅503020封闭阳台302015楼梯间302015客厅15010075表3-7 带反射罩荧光灯单位面积安装功率4计算高度（m）房间面积（m2） 荧光灯照度（lx）3050751001502002310151525255050150150300300以上3.22.72.42.11.91.85.24.53.93.43.23.07.86.75.85.14.74.510.48.97.76.86.35.915.613.411.610.29.48.9211815.413.612.511.834101515202030305050120120300300以上4.53.33.22.72.42.11.97.56.25.34.53.93.43.211.39.38.06.85.85.14.81512.410.697.76.86.3231915.913.611.610.29.5302521.218.115.413.512.6 A 户1、客厅：面积 A=18.5 照度取E=75Lx 由A、E值查单位容量安装功率表得W=5.4W/根据W=P/A 得 P=WA=5.418.5=99.9W选灯： 花灯 一盏 340W P0=340=120W2、卧室（1）主卧：面积A=16 照度取E=50Lx 由A、E值查单位容量安装功率表得W=3.6w/m2根据W=P/A 得 P=WA=3.616=57.6W选灯：双管荧光灯 一盏 236w P0=236=72W(2)普卧：面积A=13.3 照度取E=50Lx 由A、E值查单位容量安装功率表得W=4.2W/根据W=P/A 得 P=WA=4.213.3=55.9W选灯：双管荧光灯 一盏 236wP0=236=72W3、厨房：面积A= 5.22 照度取E=15Lx 由A、E值查单位容量安装功率表得W= 11W/ 根据W=P/A 得 P=WA=115.22=57.4W选灯：防水防尘灯 一盏 160W P0= 160=60W4、餐厅：面积A=8.1 照度取E=75Lx 由A、E值查单位容量安装功率表得W=6.2W/ 根据W=P/A 得 P=WA=6.28.1=50.2W选灯：花灯 一盏 230WP0= 230=60W5、卫生间：面积A=4.75 照度取E= 15Lx 由A、E值查单位容量安装功率表得W=11W/ 根据W=P/A 得 P=WA=114.75=52.3W选灯：防水防潮灯 一盏 160W 防水壁灯 一盏 160WP0=60+60=120W 6、门厅：面积A=9.64 照度取E=15Lx 由A、E值查单位容量安装功率表得W=11.6W/ 根据W=P/A 得 P=WA=11.69.64=111.8W选灯：圆球吸顶灯 一盏 260WP0= 260=120W由于各单元的户型和面积均相同，所以其他住户的照明计算和灯具的选型都与上面的A户的相同。第四章 防雷接地系统设计4.1防雷的种类和措施4.1.1建筑物的防雷分类按照建筑物的重要性、使用性质、发生雷击事故的也许性及后果，其防雷等级可分为三类：一级防雷的建筑物：1、 具有特别重要用途的建筑物，如国际性航空港、通信枢纽、大型博展建筑、特级火车站、国宾馆、大型旅游建筑等。2、 超高层建筑物，如40层以上的住宅建筑，建筑高度超过100米的其他民用以及一般工业建筑物。3、 国家级重点文物保护的建筑物和构筑物。二级防雷的建筑物：1、 重要的或人员密集的大型建筑物，如部、省级办公楼、省级大型的集会、博展、体育、交通、通信、广播、商业和影剧院建筑等。2、 省级重点保护的建筑物和构筑物。3、 19层及以上的住宅和高度超过50米的其他民用和一般工业建筑物。三级防雷的建筑物：1、 10至18层的普通住宅。2、 建筑高度部超过50米的教学楼和普通的旅馆、办公楼、科研楼、图书馆、档案楼和省级一下的邮政楼等。本工程为三级防雷建筑物。4.1.2一般的防雷的措施：1、各类防雷建筑物应采用防直击雷和防雷电波侵人的措施。 2、第一类防雷建筑物和一些所规定的第二类防雷建筑物尚应采用防雷电感应的措施。 3、装有防雷装置的建筑物，在防雷装置与其它设施和建筑物内人员无法隔离的情况下，应采用等电位连接。4.1.3第二类防雷建筑物的防雷措施用装设在建筑物上的避雷网(带)或避雷针或由其混合组成的接闪器。1、引下线不应少于两根，并应沿建筑物四周均匀或对称布置，其间距不应大于18m。当仅运用建筑物四周的钢柱或柱子钢筋作为引下线时，可按跨度设引下线，但引下线的平均间距不应大于18m。 2、每根引下线的冲击接地电阻不应大于10。防直击雷接地宜和防雷电感应、电气设备等接地共用同一接地装置，并宜与埋地金属管道相连；当不共用、不相连时，两者间在地
