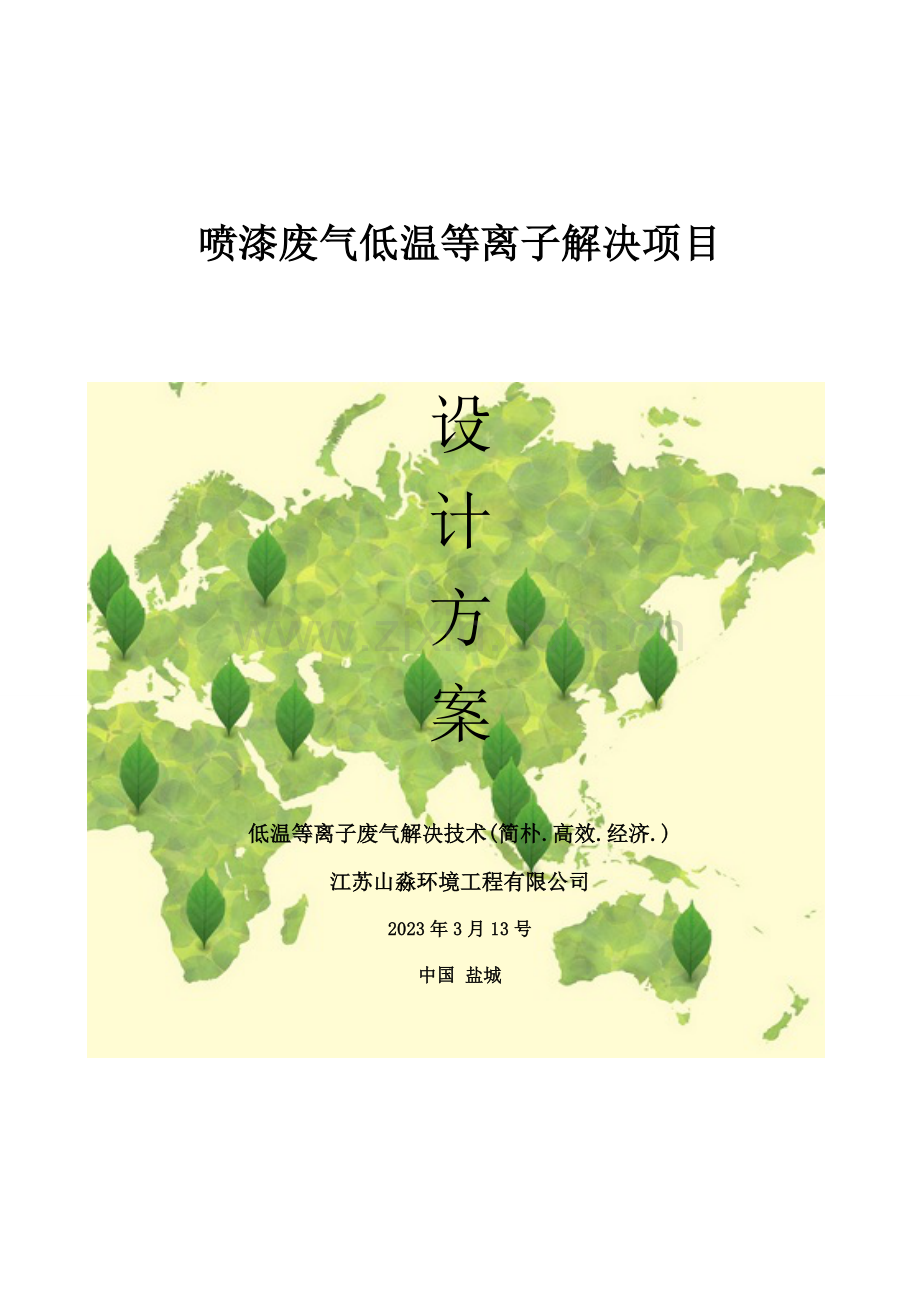

喷漆废气低温等离子解决项目

设
计
方
案

低温等离子废气解决技术(简朴.高效.经济.)
江苏山淼环境工程有限公司
2023年3月13号
中国 盐城

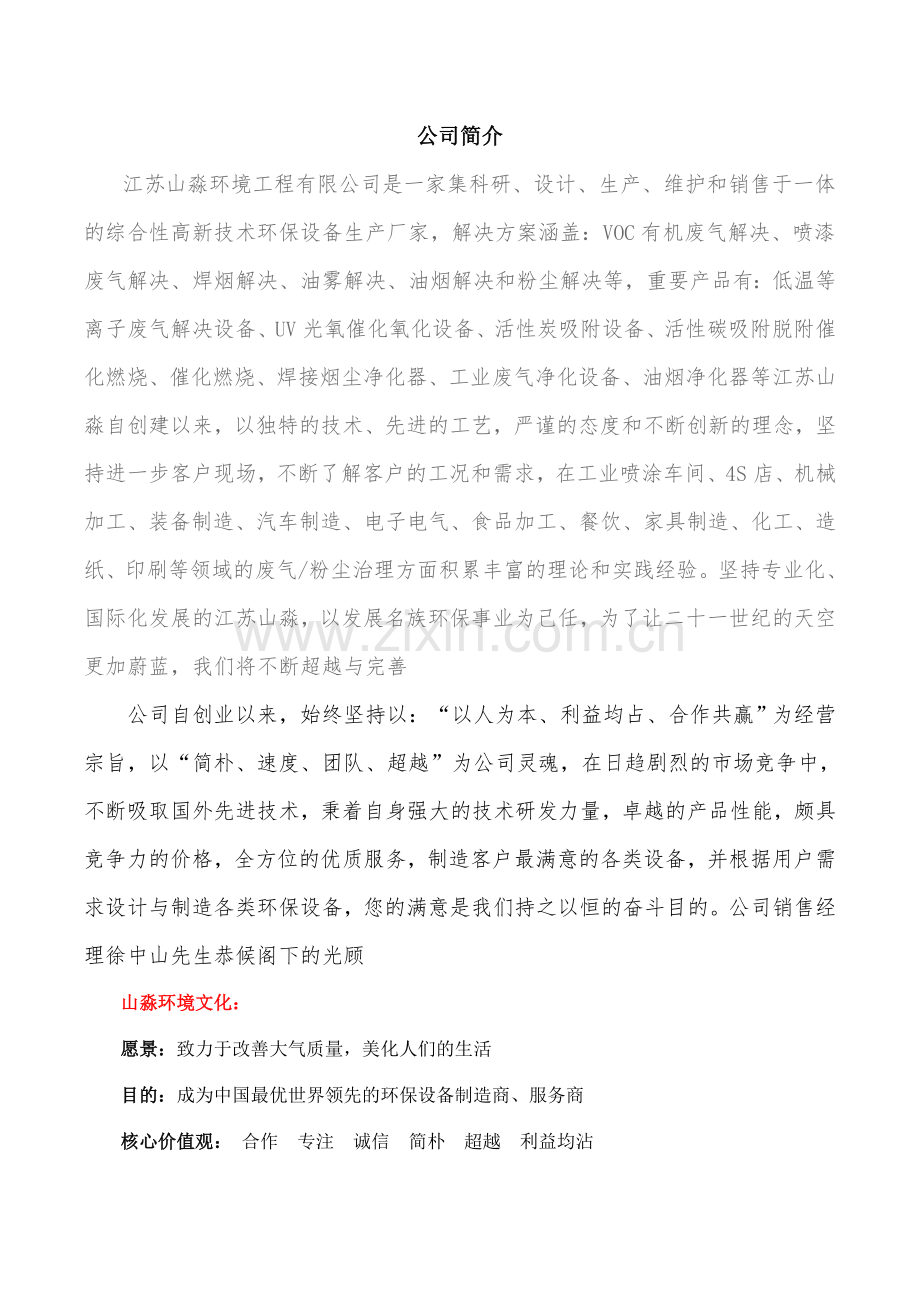

公司简介
江苏山淼环境工程有限公司是一家集科研、设计、生产、维护和销售于一体的综合性高新技术环保设备生产厂家，解决方案涵盖：VOC有机废气解决、喷漆废气解决、焊烟解决、油雾解决、油烟解决和粉尘解决等，重要产品有：低温等离子废气解决设备、UV光氧催化氧化设备、活性炭吸附设备、活性碳吸附脱附催化燃烧、催化燃烧、焊接烟尘净化器、工业废气净化设备、油烟净化器等江苏山淼自创建以来，以独特的技术、先进的工艺，严谨的态度和不断创新的理念，坚持进一步客户现场，不断了解客户的工况和需求，在工业喷涂车间、4S店、机械加工、装备制造、汽车制造、电子电气、食品加工、餐饮、家具制造、化工、造纸、印刷等领域的废气/粉尘治理方面积累丰富的理论和实践经验。坚持专业化、国际化发展的江苏山淼，以发展名族环保事业为己任，为了让二十一世纪的天空更加蔚蓝，我们将不断超越与完善
公司自创业以来，始终坚持以：“以人为本、利益均占、合作共赢”为经营宗旨，以“简朴、速度、团队、超越”为公司灵魂，在日趋剧烈的市场竞争中，不断吸取国外先进技术，秉着自身强大的技术研发力量，卓越的产品性能，颇具竞争力的价格，全方位的优质服务，制造客户最满意的各类设备，并根据用户需求设计与制造各类环保设备，您的满意是我们持之以恒的奋斗目的。公司销售经理徐中山先生恭候阁下的光顾
山淼环境文化：
愿景：致力于改善大气质量，美化人们的生活
目的：成为中国最优世界领先的环保设备制造商、服务商
核心价值观： 合作 专注 诚信 简朴 超越 利益均沾
核心竞争力：高效的团队管理与协作能力；
用人理念： 德 能 勤 敏
质量理念：以市场为导向、以诚信为基础、实行全员闭环质量管理；
营销理念：以实现顾客价值为核心，以贴心服务为灵魂；与客户形成战略联盟；
市场理念：为顾客提供技术适度领先高性价比的产品
管理理念：尊重人格，崇尚狼性，注重绩效

目 录
第一章、项目概况…………………………………………………………………………………………………4
第二章、设计依据…………………………………………………………………………………………………5
2.1 采用重要的执行标准…………………………………………………………………………………5
2.2 废气净化目的及设计内容……………………………………………………………………………5
2.3 污染物性质……………………………………………………………………………………………6
2.4通风量及设备选型……………………………………………………………………………………8
2.5工况情况………………………………………………………………………………………………8
第三章、设计原则及采样…………………………………………………………………………………………9
3.1 设计原则…………………………………………………………………………………………… 9
3.2 采样位置和采样点…………………………………………………………………………………9
第四章、设计参数及设备选型……………………………………………………………………………………10
4.1常用废气解决工艺的简介…………………………………………………………………………11
4.2常用废气解决工艺技术对比………………………………………………………………………11
4.3净化工艺费用及使用优劣性对比…………………………………………………………………12
4.4 设备工作原理………………………………………………………………………………………12
4.5 设备配备如下………………………………………………………………………………………13
第五章、设计规模与废气异味标准………………………………………………………………………………16
第六章、废气解决工艺流程………………………………………………………………………………………17
6.1 工艺拟定……………………………………………………………………………………………17
6.2工艺流程说明…………………………………………………………………………………………17
6.3 方案可行性及优势…………………………………………………………………………………18
6.4 光氧催化技术原理图解……………………………………………………………………………18
第七章、控制系统、用电设备一览表及货品出厂例行检查……………………………………………………20
7.1 控制系统……………………………………………………………………………………………20
7.2 用电设备一览表……………………………………………………………………………………20
7.3 货品出厂例行检查…………………………………………………………………………………20
第八章、重要设备（构筑物）清单………………………………………………………………………………21
第九章、产品质量保证计划与防火防爆………………………………………………………………………21
9.1 产品质量保证………………………………………………………………………………………21
9.2 防火防爆……………………………………………………………………………………………21
第十章、生产周期（共30天）…………………………………………………………………………………22
第十一章、运送包装说明、技术资料及运营、维护注意事项…………………………………………………23
11.1 运送包装说明………………………………………………………………………………………23
11.2 技术资料……………………………………………………………………………………………23
11.3 运营、维护注意事项………………………………………………………………………………23
第十二章、工程安装质量保证与认证……………………………………………………………………………24
12.1 设备制造质量保证…………………………………………………………………………………24
12.2 工程质量的保证措施………………………………………………………………………………24
12.3 质量保证承诺………………………………………………………………………………………24
第十三章、售后服务承诺…………………………………………………………………………………………25
第十四章、质量体系认证…………………………………………………………………………………………26
第十七章、部分客户安装实例……………………………………………………………………………………32
第十八章、设计单位以及联系方式………………………………………………………………………38
附件：资质认证………………………………………………………………………………………39

第一章 项目概况
贵公司在发展经济的同时，对环境保护也非常重视。由于贵公司喷漆产生的废气对工人导致一定影响。为了满足国家与地方日趋严格的环保规定，公司有关领导决定对废气进行治理，使废气排放总量和排放浓度达成本地政府相应的环保规定，为此委托江苏山淼环境工程有限公司为本项目设计废气治理方案。
我公司受贵公司的委托，根据提供的相关数据及资料，借鉴相关工程实际设计和运营经验，本着投资省、解决效果好、运营成本低的原则，编制了该设计方案，供贵公司和有关部门决策参考。
重要污染物涉及：苯、甲苯、二甲苯、非甲烷总烃、粉尘、油漆颗粒。

第二章 设计依据
2.1 采用重要的执行标准
1、废气系统设计参考标准
《大气污染物综合排放标准》（GB16297-1996）；
《恶臭污染物排放标准》(GB14554-1993)；
<<汽车维修业大气污染物排放标准>>(DB 11/ 1228-2023)北京地方标准
《中华人民共和国环境保护法》
《中华人民共和国大气污染防治法》
《环境空气质量标准》（GB3095-1996）；
2、管道设计参考标准
《采暖通风与空气调节设计规范》
3、检测控制系统参考规范
《电气装置安装工程施工及验收规范》(GB50254-96GB50259-96)；
《低压配电设计规范》(GB50054-95)；
《电力装置的继电保护和自动控制设计规范》(GB50062-92)；
《电力工程电缆设计规范》(GB50217-94)；
《仪表配管、配线设计规定》( HG/T20512-2023)；
4、安全防爆参考规范
《工作场合有害因素职业接触限值》(GBZ2.1-2023)；
《工业公司设计卫生标准》(TJ36-79)；
5、设备安装及其它参考规范
《工厂公司厂界噪声标准及其测量方法》(GB12348～12349-90)；
《建设项目环境保护条例》中华人民共和国国务院令第253号 1998；
《工业公司噪声控制设计规范》(GBJ87-85)；
《环境工程设计手册·废气污染控制卷》
《三废解决工程技术手册·废气卷》
有机废气解决工程技术手册（环境工程技术手册）；
2.2 废气净化目的及设计内容
1、净化目的
废气被收集并通过裂解设备后，排放达成国家工业排放标准；
——GB16297-1996《大气污染物综合排放标准》二级排放标准；
——GB14554-93《恶臭污染物排放标准》表2恶臭污染物排放标准值；
——DB11/1228-2023《汽车维修业大气污染物排放标准》北京地方标准
2、设计内容
有机废气解决系统设计内容涉及：废气出口集气总管至排气筒之间的废气解决设施（工艺、设备、电气、控制系统）的工程设计、安装与调试。
3、设计规范
（1）严格遵守国家环境保护的政策和地方政府相关的法律法规、规范和标准。
（2）按照业主方的规定，通过度析比较和调查研究，选用符合实际的工艺方案，以期获得较大的社会效益、经济效益和环境效益。
（3）遵照国家对环境质量的总体规定，与环境协调发展,减少废气污染物排放，维护和改善周边环境，提倡清洁生产，顺应我国经济建设与环境保护协调发展的总体规定。
（4）采用先进可靠的废气治理工艺，选用安全可靠的废气解决系统和工程材料，提高防御自然灾害风险的能力，保证废气治理工艺和装置的技术上的先进性、经济上的合理性和操作上的可靠性。
（5）结合本项目的特点，按照区域不同浓度的废气的不同情况和治理需求，采用与之相应的废气治理工艺技术，在保证实现治理目的的同时，以减少废气治理系统综合运营费用和节约能耗，使治理后的废气排放的影响降到环境可接受限度，满足国家对环境保护的总体规定，为方案设计的出发点和实现目的。
（6）妥善解决废气处置过程中产生的废水及固体废物，杜绝二次污染。
（7）努力提高和保证供电、仪表、自动控制系统安全可靠性。
（8）全面贯彻节能减排、环保、安全、卫生、防火原则。
2.3 污染物性质：
苯
苯（Benzene, C6H6）在常温下为一种无色、有甜味的透明液体，并具有强烈的芳香气味。苯可燃，毒性较高，是一种致癌物质。可通过皮肤和呼吸道进入人体，体内极其难降解，由于其有毒，常用甲苯代替，苯是一种碳氢化合物也是最简朴的芳烃。它难溶于水，易溶于有机溶剂，自身也可作为有机溶剂。苯是一种石油化工基本原料。苯的产量和生产的技术水平是一个国家石油化工发展水平的标志之一。苯具有的环系叫苯环，是最简朴的芳环。苯分子去掉一个氢以后的结构叫苯基，用Ph表达。因此苯也可表达为PhH。
危害：
人和动物吸入或皮肤接触大量苯进入体内，会引起急性和慢性苯中毒。特别注意：
（1）长期吸入会侵害人的神经系统，急性中毒会产生神经痉挛甚至昏迷、死亡。
（2）在白血病患者中，有很大一部分有苯及其有机制品接触历史。
燃烧性：易燃。
甲苯
无色澄清液体。有苯样气味。有强折光性。能与乙醇、 乙醚、丙酮、氯仿、二硫化碳和冰乙酸混溶，极微溶于水。相对密度 0.866。凝固点-95℃。沸点110.6℃。折光率 1.4967。闪点（闭杯） 4.4℃。易燃。蒸气能与空气形成爆炸性混合物，爆炸极限 1.2%～7.0%（体积）。低毒，半数致死量（大鼠，经口）5000mg/kg。高浓度气体有麻醉性。有刺激性。
危害：
健康危害：对皮肤、粘膜有刺激性，对中枢神经系统有麻醉作用。
急性中毒：短时间内吸入较高浓度该品可出现眼及上呼吸道明显的刺激症状、眼结膜及咽部充血、头晕、头痛、恶心、呕吐、胸闷、四肢无力、步态蹒跚、意识模糊。重症者可有躁动、抽搐、昏迷。
慢性中毒：长期接触可发生神经衰弱综合征，肝肿大等。皮肤干燥、皲裂、皮炎。
环境危害：对环境有严重危害，对空气、水环境及水源可导致污染。
燃爆危险：该品易燃，具刺激性。
二甲苯
二甲苯（dimethylbenzene）为无色透明液体；是苯环上两个氢被甲基取代的产物，存在邻、间、对三种异构体，在工业上，二甲苯即指上述异构体的混合物。二甲苯具刺激性气味、易燃，与乙醇、氯仿或乙醚能任意混合，在水中不溶。沸点为137～140℃。二甲苯毒性低等，美国政府工业卫生学家会议（ACGIH）将其归类为A4级，即缺少对人体、动物致癌性证据的物质。二甲苯的污染重要来自于合成纤维、塑料、燃料、橡胶，各种涂料的添加剂以及各种胶粘剂、防水材料中，还可来自燃料和烟叶的燃烧气体。
危害：
二甲苯具有中档毒性。经皮肤吸取后，对健康的影响远比苯小。若不慎口服了二甲苯或具有二甲苯溶剂时，即强烈刺激食道和胃，并引起呕吐，还也许引起血性肺炎，应立即饮入液体石蜡，延医诊治。二甲苯对眼及上呼吸道有刺激作用，高浓度时，对中枢系统有麻醉作用。急性中毒：短期内吸入较高浓度本品可出现眼及上呼吸道明显刺激症状、眼结膜及咽充血、头晕、头痛、恶心、胸闷、四肢无力、意识模糊、
步态蹒跚。重者可有躁动、抽搐或昏迷。有的有癔病样发作。慢性影响：长期接触有神经衰弱综合症，女性有也许导致月经异常。皮肤接触常发生皮肤干燥、皲裂、皮炎。
非甲烷总烃
非甲烷总烃只要涉及烷烃、烯烃、芳香烃和含氧烃等组分。烃类物质在通常条件下，除甲烷基化为气体外多以液态或固态存在，并依据其分子大小结构形式外的差别具有不同的蒸汽压，因而作为大气污染物质非甲烷总烃，事实上是指具有C2-C12的烃类物质。
大气中的NMHC超过一定浓度，除直接对人体健康有害外，在一定条件下经日光照射还能产生光化学烟雾，对环境和人类导致危害。
2.4 通风量及设备选型：
1、根据现场实际情况分析，现采用废气解决措施：将贵公司喷漆产生的废气用收集装置收集，通过主管道送入漆雾过滤系统和低温等离子裂解设备，最后通过后端风机抽风高空达标排放。
2、根据客户提供数据，考虑到以后废气浓度不稳定以及夏季温度偏高等因素，此方案按照1套15000m³-20230/h风量进行设计。
3、废气进入低温等离子设备的条件：
（1）≦70℃
（2）相对洁净气体
（3）设备解决后，尾气排放达成国家工业排放标准
—GB16297-1996《大气污染物综合排放标准》二级排放标准
—GB14554-93《恶臭污染物排放标准》表2恶臭污染物排放标准值
表 1 恶臭污染物厂界标准值
序号
控制项目
单位
一级
二级
三级
新扩改建
现有
新扩改建
现有
1
氨
mg/m3
1.0
1.5
2.0
4.0
5.0
2
三甲胺
mg/m3
0.05
0.08
0.15
0.45
0.80
3
硫化氢
mg/m3
0.03
0.06
0.10
0.32
0.60
4
甲硫醇
mg/m3
0.004
0.007
0.010
0.020
0.035
5
甲硫醚
mg/m3
0.03
0.07
0.15
0.55
1.10
6
二甲二硫
mg/m3
0.03
0.06
0.13
0.42
0.71
7
二硫化碳
mg/m3
2.0
3.0
5.0
8.0
10
8
苯乙烯
mg/m3
3.0
5.0
7.0
14
19
9
臭气浓度
无量纲
10
20
30
60
70

4.2.2 恶臭污染物排放标准值，见表 2。
表 2 恶臭污染物排放标准值
序 号
控制项目
排气筒高度,m
排放量, kg/h

1

硫化氢
15
20
25
30
35
40
60
80
100
120
0.33
0.58
0.90
1.3
1.8
2.3
5.2
9.3
14
21

2

甲硫醇
15
20
25
30
35
40
60
0.04
0.08
0.12
0.17
0.24
0.31
0.69

3

甲硫醚
15
20
25
30
35
40
60
0.33
0.58
0.90
1.3
1.8
2.3
5.2

4

二甲二硫醚
15
20
25
30
35
40
60
0.43
0.77
1.2
1.7
2.4
3.1
7.0

5

二硫化碳
15
20
25
30
35
40
60
80
100
120
1.5
2.7
4.2
6.1
8.3
11
24
43
68
97

15
20
25
4.9
8.7
14
6
氨
30
35
40
60
20
27
35
75

7

三甲胺
15
20
25
30
35
40
60
80
100
120
0.54
0.97
1.5
2.2
3.0
3.9
8.7
15
24
35

8

苯乙烯
15
20
25
30
35
40
60
6.5
12
18
26
35
46
104

排气筒高度, m
标准值(无量纲)

9

臭气浓度
15
25
35
40
50
≥60
2023
6000
15000
20230
40000
60000
<<汽车维修业大气污染物排放标准>>(DB 11/ 1228-2023)北京地方标准
表 3 大气污染物排放浓度限值
Mg/㎥

污染物项目
Ⅰ时段
Ⅱ时段
监控位置
苯
1.0
0.5

车间或生产设施排气筒
苯系物
20
10
非甲烷总烃
30
20

2.5 工况情况：
1、废气产生地：4S店喷漆车间
2、废气排放成份：苯、甲苯、二甲苯、非甲烷总烃
3、废气浓度：未知
4、排放速率：未知
5、温度：常温
6、废气湿度: ≤99％
7、非气体污染物：粉尘、油漆颗粒物
8、此排气为连续性排气
9、无回收运用价值

第三章 设计原则及采样
3.1 设计原则
1、 依据国家的有关环保法律、法规及产业政策规定对工业污染进行治理，充足发挥建设项目的社会效益、环境效益和经济效益。
2、 积极稳妥地采用高新技术、高品质设备，结合公司的现状和管理水平采用先进、可靠的改造技术和污染治理工艺解决技术，力求运营稳定、费用低、管理方便、维护容易，从而达成治理污染、保护环境的目的。
3、 妥善解决项目建设及运营过程中产生的污染物，避免二次污染。
4、 严格执行现行的防火、安全、卫生、环境保护等国家和地方颁布的规范、法规与标准。
5、 选择新型、高效、低噪设备、注意节能降耗。
3.2 采样位置和采样点
1、采样位置
1.1、采样位置应优先选择在垂直管段。应避开烟道弯头和断面急剧变化的部位。采样位置应设立在据弯头、阀门、变径管下游方向不小于6倍直径和距上述部件上游方向不小于3倍直径处，对矩形烟囱道，其当量直径D=2AB/(A+B)，式中A，B为边长。
1.2、对于气态污染物，由于混合比较均匀，其采样位置可不受上述规定限制，但应避开涡流区。假如同时测定排气流量，采样位置仍按1.1选取。
1.3、采样位置应避开对测试人员操作有危险的场合。
2、采样孔
2.1在选定的测定位置上开设采样孔，采样孔内径应不小于80mm，采样孔管长应不大于50mm。不使用时应用盖板。管堵或管帽封闭（图1、图2、图3）。当采样孔仅用于采集气态污染物时，其内径应不小于40mm。

第四章 设计参数及设备选型

4.1常用废气解决工艺的简介
低温等离子体 等离子体内部产生富含极高化学活性的粒子，如电子、离子、自由基和激发态分子等。废气中的污染物质与这些具有较高能量的活性基团发生反映，最终转化为CO2和H2O等物质，从而达成净化废气的目的。合用范围广，净化效率高，特别合用于其它方法难以解决的多组分恶臭、有机废气，设备占地面积小；电子能量高，几乎可以和所有的恶臭、有机废气分子作用；运营费用低；反映快、停止十分迅速，随用随开，适合解决大风量低浓度的废气。但一次性投资费用较高。
光氧催化氧化 运用特制的高能高臭氧UV紫外线光束照射废气，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下，与臭氧进行反映生成低分子化合物，如CO2、H2O等。投资费较高，合用范围广，净化效率高，操作简朴，除臭效果好，设备运营稳定，占地小，运营费用低，随用随开，盖味除臭能力好，分解效果没有低温等离子好，不会导致二次污染。
吸附法 运用吸附剂的吸附功能使恶臭、有机废气物质由气相转移至固相，合用于解决低浓度，高净化规定的恶臭、有机废气。净化效率很高，可以解决多组分恶臭、有机废气，吸附剂费用昂贵，再生较困难，规定待解决的恶臭、有机废气有较低的温度和含尘量。
生物滤池 恶臭、有机废气通过除尘增湿或降温等预解决工艺后，从滤床底部由下向上穿过由滤料组成的滤床，恶臭、有机废气由气相转移至水与微生物混和相，通过固着于滤料上的微生物代谢作用而被分解掉。目前工艺比较成熟，在实际中运用比较广泛，又可细分为土壤脱臭法、堆肥脱臭法、泥炭脱臭法等。净化效率高，占地面积大，投资成本高，易堵塞，填料需定期更换，脱臭过程很难控制，受温度和湿度的影响大，生物菌培训需要较长时间，遭到破坏后恢复时间较长。
热力燃烧法 在高温下恶臭、有机废气物质与燃料气充足混和，实现完全燃烧。合用于解决高浓度、小气量的可燃性气体，净化效率高，恶臭、有机废气物质被彻底氧化分解，但设备易腐蚀，消耗燃料，解决成本高，易形成二次污染。
水吸取法 运用恶臭、有机废气中某些物质易溶于水的特性，使恶臭、有机废气成分直接与水接触，从而溶解于水达成去除目的。合用于水溶性、有组织排放源的恶臭、有机废气。工艺简朴，管理方便，设备运转费用低，但产生二次污染，需对洗涤液进行解决；净化效率低，应与其他技术联合使用，对有机废气解决效果差。
药液吸取法 运用恶臭、有机废气中某些物质和药液产生化学反映的特性，去除某些恶臭、有机废气成分，合用于解决大气量、高中浓度的恶臭、有机废气。可以有针对性解决某些恶臭、有机废气成分，工艺较成熟，净化效率不高，消耗吸取剂，易形成而二次污染。
催化氧化 反映塔内装填特制的固态复合填料，填料内部复合催化剂。当恶臭、有机废气在引风机的作用下穿过填料层，与通过特制喷嘴化剂在固相填料表面充足接触，并在催化剂的催化作用下，恶臭、有机废气中的污染因子被充足分解。合用范围广，特别合用于解决大气量、中高浓度的废气，对疏水性污染物质有很好的去除率。占地小，投资低；管理方便，即开即用；耐冲击负荷，不易被污染物浓度及温度变化影响。需消耗一定量的药剂，运营成本较高，催化剂操作不妥会中毒，存在二次污染。
光化学 运用恶臭物质对光子的吸取而发生分解，同时反映过程产生的羟基自由基、活性氧等强化性基团也能参与氧化反映，从而达成降解恶臭物质的目的。合用于浓度较低，且能吸取光子的污染物质，可以解决大气量的、低浓度的恶臭、有机废气，操作极为简朴，占地面积小。对不能吸取光子的污染物质效果差，对于成分复杂的废气无法达成预期解决效果。
4.2 常用废气解决工艺技术对比

活性炭吸附法
等离子法
光触媒裂解
生物分解法

原
理
运用活性炭内部孔隙结
构发达，有巨大比表面
积原理，来吸附通过活
性炭池的恶臭气体分子
运用高压电极发射离子
及电子，破坏恶臭分子
结构的原理，轰击废气
中废气分子，从而裂解
分子，达成净化的目的
采用高能特效光波管，在光波净化
设备内，裂解及氧化恶臭物质分子
链，改变物质结构，将高分子污染
物质，裂解、氧化成为低分子无害
物质，如水和几氧化碳等:对于含
苯类和醛类废气，附加Ti02催化
氧化模块，几次净化彻底净化废气
成分。
运用循环水流，将恶臭气
体中污染物质溶入水中，
再由水中培养床培养出微
生物，将水中的污染物质
降解为低害物质。

效
率
初期效率可达65％,但易饱和，通常数日即失效，需要经常更换。
适合低浓度大风量的喷漆废气
净化，正常运营情况下
除臭效率可达60-90%左右，裂解气体效果比光触媒好（根电场层级有关）。
适合低浓度大风量的喷漆废气，脱臭净化效果可达90%以上，裂解气体效果不如低温等离子，脱臭
效果大大超过国家1993年颁布的
恶臭物质排放标准:(GB 14554-93 )
微生物活性好时除臭效率
uJ达70%,微生物活性降
低，除臭效率亦大大减少，脱臭净化效果极不稳定。
处
理
气
体
成
分
合用于低浓度、大风量
废气气，对醇类、脂肪类效果较明显。但解决湿度大的废气效果不好。
能解决多种臭气充足组
成的混合气体， 不适合解决高浓度气体
能解决氨、硫化氯、甲硫醇、甲硫
醚、苯、苯乙烯、_二硫化碳、二甲
胺、二甲基二硫醚等混合气
体。
需要培养专门微生物解决
一种或几种性质相近的气
体。
使
用
寿
命
活性炭需经常进行更
换。
在废气浓度及湿度较低
情况下，可长期正常工
作
高能光波管管寿命较短，5000-8000小时。
设备寿命十年以上
养护困难，需频繁添加药
剂、控制PH值、温度等。
运
行
维
护
费
用
所使用的活性碳必须经
常更换，并需寻找废弃
活性碳的解决办法，运
行维护成本很高。
一次性投入较高，运营维护成本很低，净化技术可靠且非常稳定
净化设备无需平常维护，只需接通电源，即可正常工作，运营维护费较等离子高。
运营维护费用较高，需经
常投放药剂，以保持微生
物活性，而几对循环水要
求也较高，否则，如微生
物死亡将需较长时间重新
培养。
二
次
污
染
易导致二次污染。
无二次污染。
无二次污染。
易产生污泥、污水。

4.3 净化工艺费用及使用优劣性对比
工艺特点
净化工艺
安全性
净化效率
总投资（一次性投资）
维护费用
能耗
有无二次污染
低温等离子法
安全
高
较高
低
低
无
光氧催化法
安全
较高
较高
较高
比等离子高
无
吸取法
安全
高
低
低
较高
有
生物菌分解
安全
低
低
低
低
有
燃烧法
不安全
高
高
高
非常高
有
从综合比较可知低温等离子设备非常安全，运营稳定，去除效率高，运营费用低，无二次污染，是解决方法中较优越的废气解决方案。
4.4 设备工作原理
 等离子体被称为物质第4形态，由电子、离子、自由基和中性粒子组成。低温等离子体有机气体净化器是运用等离子体。以每秒800万次至5000万次的速度反复轰击异味气体的分子，去激活、电离、裂解废气中的各种成份，从而发生氧化等一系列复杂的化学反映，再通过多级净化，将有害物转化为洁净的空气释放至大自然。
    等离子有机废气净化器工作原理是采用高压发生器形成低温等离子体，在平均能量约5eV的大量电子作用下，使通过净化器的苯、甲苯、二甲苯等有机废气分子转化成各种活性粒子，与空气中的O2结合生成H2O、CO2等低分子无害物质，使废气得到净化。
等离子体化学反映过程中，等离子体传递化学能量的反映过程中能量的传递大体如下：
(1)电场+电子 → 高能电子
(2)高能电子+分子(或原子) → 令(受激原子、受激基团、游离基团)活性基团活性基团+分子(原子) →
生成物+热
过程一：高能电子直接轰击
过程二：产生氧原子、臭氧、羟基自由基及小分子碎片
 O2  +  2e  →  2O·
 O2   +  O·  →  O3  +  e
H2O  +  2e → H·  +  HO·
H2O  +  O·+  e →  2HO·
H· +  O2  →  HO·  +  O
C(a+b)H(m+n)O(x+y) + 2 e → CaHmOx ·+ CbHnOy·
过程三：分子碎片氧化
CaHmOx  + HO·→ CO2 + H2O
CaHmOx  + O·→ CO2 + H2O
CaHmOx  + O2→ CO2 + H2O
CaHmOx  + O3→ CO2 + H2O
通过低温等离子净化后，废气尚具有部分小分子的物质及臭氧，采用水洗工艺可以对污染物进行进一
步解决，同时减少废气中臭氧含量。相关反映机理如下：
H2O  +  e → H·  +  HO· +  e
H·  +  O3 → O2  +  HO·
HO·  +  O3 → HO2·  +  O2
HO2·  +  O3 → HO·  +  O2
因此在此过程中，部分小分子有机物可进一步被羟基自由基氧化而予以去除。
4.5 设备配备如下：
立式二级低温等离子介绍（净化效率满足—GB16297-1996《大气污染物综合排放标准》二级排放标准）
山淼标准喷烤房低温等离子废气解决设备参数表（立式二级低温等离子）
型号
SM-VPC
设备外径
1800*1450*4300(L*W*H)
排布方式
立式
合用范围
室内空间大，安装在发生房侧面
1
配置
风量（m3/h）
尺寸（mm）
功率（kW）
材质
数量
备注

滤筒除尘器
15000-20230
1800×1450×1600
0.1
碳钢喷漆防腐，有不锈钢供选择
1

设备机壳：碳钢喷漆防腐，有不锈钢供选择。
脉冲阀：4只
滤筒：12只（φ350*900）（日本东丽、唐纳森、美国GE）
清灰方式：自动脉冲反吹
最小过滤尘埃直径：0.5-1μm
耗气量：0.5m³/h
风速：1.2m/min
风阻：900-1100Pa
净化漆雾效率：99.90%
滤筒寿命：3年。(天天5小时喷漆)
主解决装置
2
名称
风量（m3/h）
尺寸（mm）
材质
数量
备注品牌
低温等离子反映柜
15000-20230
1800×1450×1650
电场为不锈钢
1

设备机壳：碳钢喷漆防腐，有不锈钢供选择
电场材质：不锈钢（抗老化，抗腐蚀，304不锈钢 )
电场数量：8只
电压：12-20kv
功率：启动功率4-6kw(3MIN),正常工作功率1.2-2KW
风阻：300-450Pa
离心风机
1
名称
风量（m3/h）
功率（kW）
材质
数量
备注品牌
风机柜
15000-20230
15-18.5kW
Q235碳钢
1

设备机壳：Q235碳钢喷漆防腐, 有不锈钢供选择。
风机材质：机壳，进风口，叶轮材质:Q235碳钢,喉口防爆
传动方式：皮带传动
相对底座、铁架材质：槽钢防锈
减震器：弹簧减震器(阻尼或橡胶)
风机功率：15-18.5kW，假如改装原风机风量同样，原风机可以不拆，可减去原有风机功率
防火阀：耐温100度，壳体镀锌板制造，与风机电源联动
风管：

名称
风量（m3/h）
直径（mm）
材质
长度（m）/
数量（个）
备注
1
风管
15000-20230
600*600mm/15000 m3/h 700*700mm/20230 m3/h
Q235碳钢1.2mm
由客户配，离地面高度15米，
以现场实际安装情况为准
高度：排气筒不应低于 15m，同时还应高出半径 200m 范围内的周 边建筑物 3m 以上，不能达成该规定的排气筒，按其高度相应的排放速率的 50%执行
检测孔：采样位置应优先选择在垂直管段，采样孔内径应不小于80mm，采样孔管长应不大于50mm。不使用时应用盖板

注：，废气治理工程中的土建和至设备区的公用工程管线等外围事项及废气治理设备的平台基础由业主负责实行。

立式二级低温等离子三视图（推荐采用卧式）

卧式三级低温等离子介绍（合用于京津冀、沪浙、广东，成渝）
山淼标准喷烤房低温等离子废气解决设备参数表（卧式三级低温等离子）
型号
SM-HPC
设备外径
7050*1450*1800(L*W*H) （不含风机）
排布方式
卧式
合用范围
室内高度空间小，安装在发生房体侧面或厂房顶部或外面，或在室体加平台安装
1
配置
风量（m3/h）
尺寸（mm）
功率（kW）
材质
数量
备注

滤筒除尘器
15000-20230
1650×1450×1800
0.1
碳钢喷漆防腐，有不锈钢供选择
1

设备机壳：碳钢喷漆防腐，有不锈钢供选择。
脉冲阀：4只
滤筒：12只（φ350*900）（日本东丽、唐纳森、美国GE）
清灰方式：自动脉冲反吹
最小过滤尘埃直径：0.5-1μm
耗气量：0.5m³/h
风速：1.2m/min
风阻：900-1100Pa
净化漆雾效率：99.90%
滤筒寿命：3年。(每年5小时喷漆)
主解决装置
2
名称
风量（m3/h）
尺寸（mm）
材质
数量
备注品牌
低温等离子反映柜
15000-20230
3300×1450×1800
电场为不锈钢
1

设备机壳：碳钢喷漆防腐，有不锈钢供选择
电场材质：不锈钢（抗老化，抗腐蚀，304不锈钢 )
电场数量：12只
电压：12-20kv
功率：启动功率6kw(3MIN),正常工作功率2KW
风阻：450Pa
离心风机
1
名称
风量（m3/h）
功率（kW）
材质
数量
备注品牌
风机柜
15000-2023
