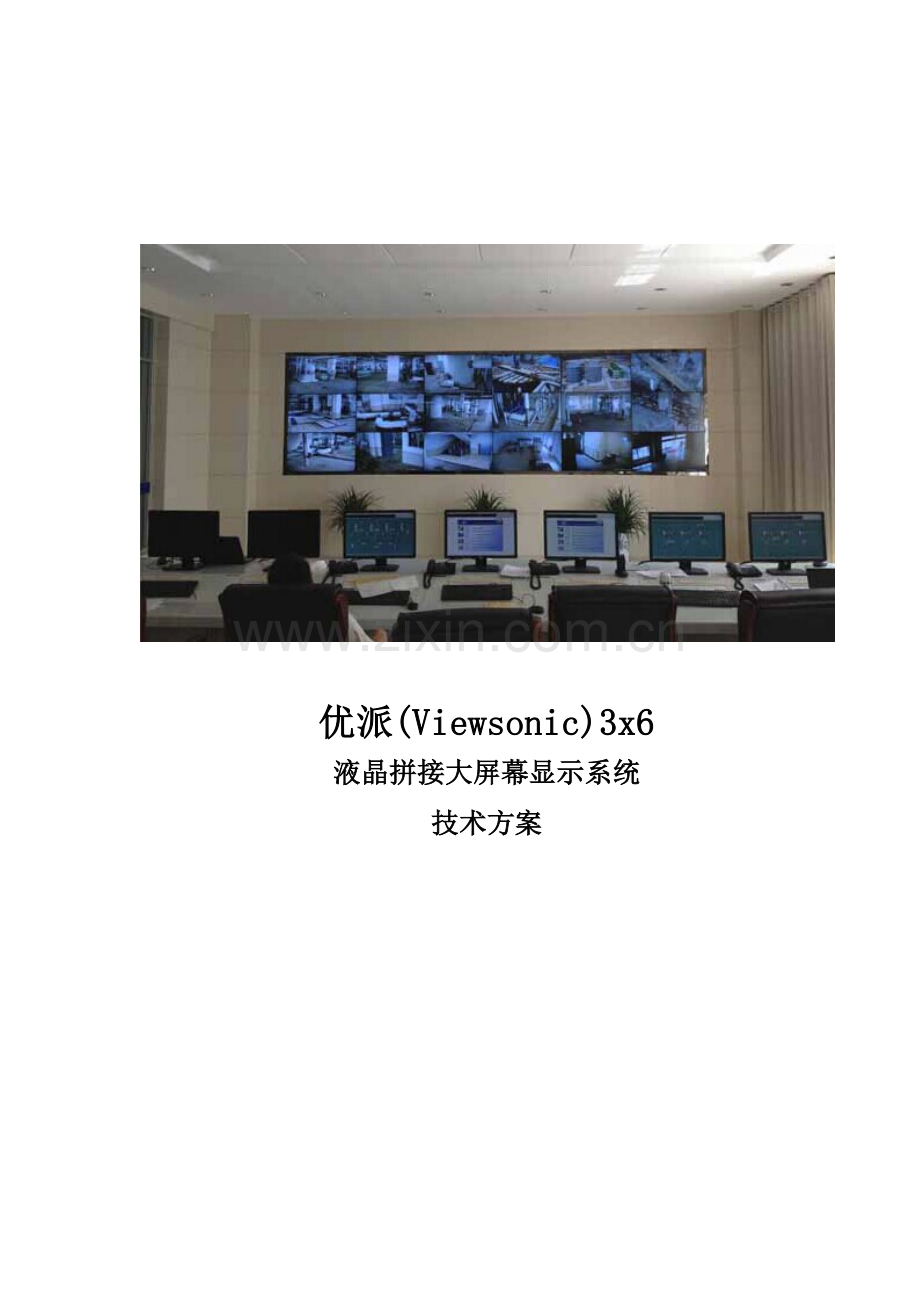

优派(Viewsonic)3x6
液晶拼接大屏幕显示系统
技术方案

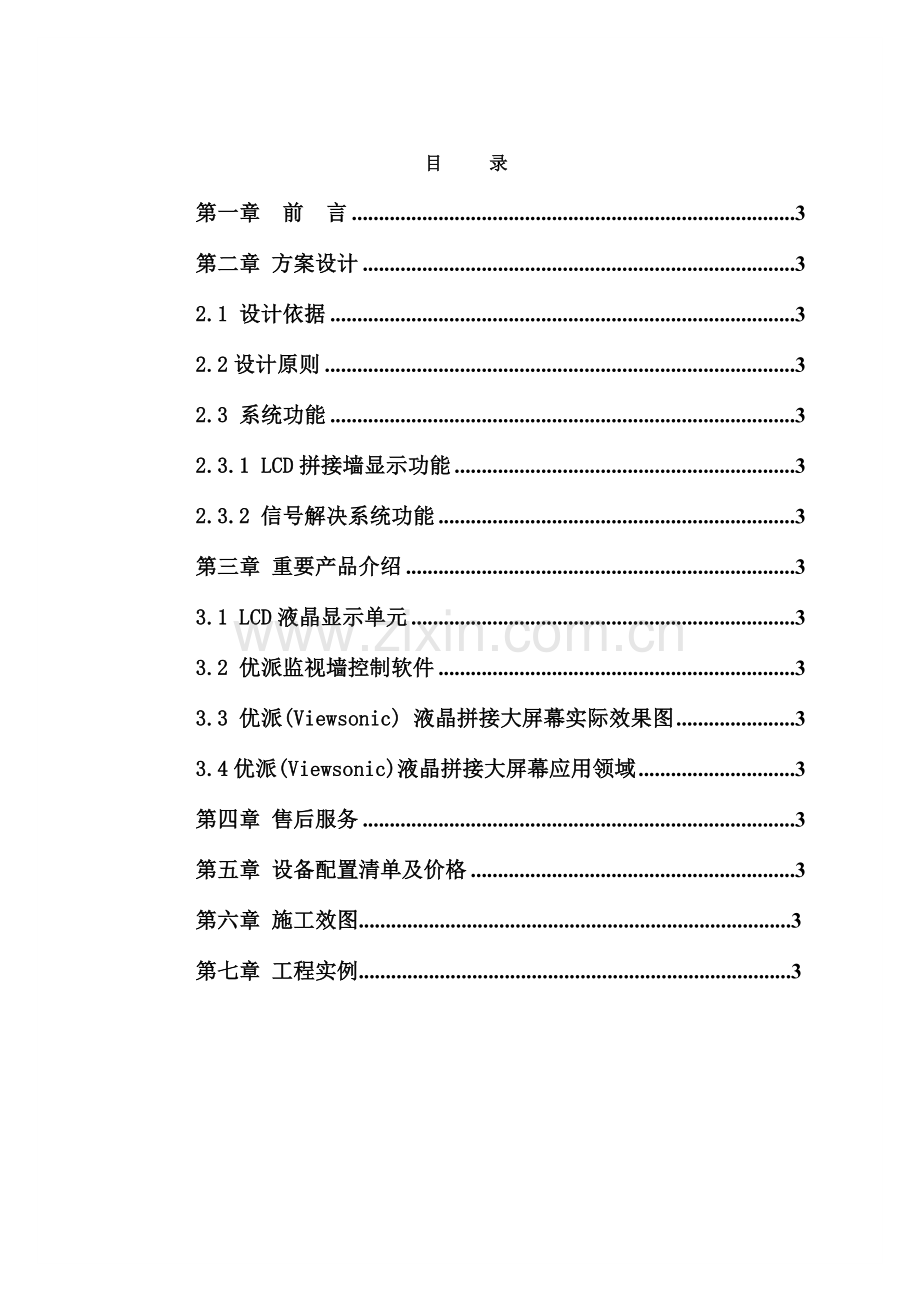

目 录
第一章 前 言 3
第二章 方案设计 3
2.1 设计依据 3
2.2设计原则 3
2.3 系统功能 3
2.3.1 LCD拼接墙显示功能 3
2.3.2 信号解决系统功能 3
第三章 重要产品介绍 3
3.1 LCD液晶显示单元 3
3.2 优派监视墙控制软件 3
3.3 优派(Viewsonic) 液晶拼接大屏幕实际效果图 3
3.4优派(Viewsonic)液晶拼接大屏幕应用领域 3
第四章 售后服务 3
第五章 设备配置清单及价格 3
第六章 施工效图................................................................................3
第七章 工程实例................................................................................3
第一章 前 言
随着计算机技术、信息技术的飞速发展，人类已进入信息时代，以计算机为核心的结合视频，音频和通信等领域的多媒体技术得到了蓬勃的发展，信息的可视性越来越受到人们的普遍欢迎和关注。液晶拼接显示墙，是当今最实用、最可靠、最经济的大屏幕终端显示设备。它的出现，解决了传统各种显示墙的耗材、灼伤、维护困难等缺陷，为方便、全面、实时地显示各系统视频信息，特别是远程实时指挥、调度、监控、教学等长期半固定画面显示工程应用提供了最佳的大屏幕显示系统。
本方案提供的优派(Viewsonic)液晶拼接大屏幕显示系统是根据用户需求专门设计的。它将国际最卓越的优派(Viewsonic)液晶高清楚度数码显示技术、优派(Viewsonic)液晶窄缝拼接技术、多屏图像解决技术、信号切换技术、网络技术等的应用综合为一体，形成一个拥有高清楚度、高稳定性、高智能化控制、操作方法先进的大屏幕投影显示系统。
通过这套大屏幕显示系统可以实现对生产、调度系记录算机图像和视频图像信息的综合显示，形成一套功能完善、技术先进的信息显示管理控制系统，满足生产、调度监控的各种需要，并完全取代现有的模拟屏，为监控、管理提供一个交互式的灵活系统，以适应不断发展的会议、生产、调度工作。以便及时做出判断和解决，实现实时监控和集中控制的目的。
因此，我们推荐使用目前国际领先的美国优派(Viewsonic)公司生产的液晶窄边拼接显示墙。优派(Viewsonic)液晶拼接大屏幕显示系统已经在国内许多重要行业的大屏幕显示应用系统中使用，并得到业界及用户的一致好评！
第二章 方案设计
2.1 设计依据
《民用建筑电气设计规范》JGJ/T15-92
《高层民用建筑设计防火规范》GB50045-95
《智能建筑设计规范》GB50045-95
《工业公司通讯设计规范》GBJ42-81
《工业公司通信接地设计规范》GBJ115-87
《厅堂扩声系统声学特性指标》GYJ25-85
《厅堂扩声特性测量法》GB/T4959-1995
《客观评价厅堂语言可懂度的RASTI法》GB/T14475-93
《歌舞厅扩声系统的声学特性指标与测量方法》WH0301-93
2.2设计原则
大屏幕显示系统也许是其他子系统产生信息的终端表达设备，一个好的大屏幕显示系统不仅是管理控制中心现代化的形象设备，更重要的是在其他子系统的支持下，成为平常工作中不可或缺的重要组成部分。
在当今种类繁多的显示技术中，平板显示无疑是当前硬件方面最重大的一种世代交替的技术。显示设备由于是长时间直接面对人的部件，所以与人的关系更加密切，特别是不能影响到人的健康。所以设计一种符合环保健康规定的平板显示幕墙成为我们的目的，而环保健康的液晶显示技术无疑是我们的首选。当然，光环保健康还局限性够，我们从系统的可用性、先进性、可靠性和经济性出发，设计液晶拼接幕墙显示系统，达成既环保健康又经济实用的效果。
系统可用性
根据客户对大屏幕显示系统提出的系统规模和应用规定，我们将在系统中选择合适的产品，满足对大屏幕显示系统的应用需求。
我们将根据客户对输入信号的规定，选择不同的视频解决系统，实现VGA、复合视频、S-VIDEO（可选）、YPBPR/YCBCR（可选）或DVI（可选）信号输入，满足不同使用场合，不同信号输入的需求。运用LCD 内置图像解决系统，跟外部矩阵配合各种信号进行切换，可以选择任一路信号在大屏幕上的整屏显示或以LCD 屏为单位的跨屏显示；用外置图像解决器，连接现有网络，可完毕计算机网络信号、非网络信号和各种视频信号在LCD幕墙上任意漫游、缩放、叠加等功能。
系统先进性
采用的系统结构应当是先进的、开放的体系结构，整个系统能体现当今音、视频多媒体技术的发展水平，具有前瞻性和完整性。
在平板显示领域，液晶具有绝对的优势。并从以往的小尺寸向大尺寸发展，全面领先其它平面显示技术。优派公司所采用的液晶屏是当今世界上最新技术的液晶显示屏，是工业用的专业液晶屏。 所显示的高速动态画面流畅、自然。这些优点赋予了优派液晶显示屏在大屏幕显示领域无可比拟的优越性。
优派公司将其高清楚度数码显示技术、液晶窄缝拼接技术、多屏图像解决技术、信号切换技术、网络技术等的应用综合为一体，形成一个拥有高清楚度、高稳定性、高智能化控制、操作方法先进的大屏幕显示系统。
系统可靠性
可以最大限度的满足实际工作的规定，把满足用户的业务管理作为第一要素进行考虑，在满足功能需求的基础上操作简便、维护简朴、管理简捷。
整个系统可以按照需求全天24小时、一年365天全天连续工作，所以整个大屏幕显示系统必须具有高可靠性、高稳定性等特点，以保证系统常年连续正常运营。
影响系统可靠性重要涉及温控、结构、干扰、以及系统自身的使用寿命等。系统的发热量大，将大大减少系统器件的使用寿命，而假如设备很重，则不利于安装和使机构不堪重负。此外，系统的抗干扰能力也直接影响系统的可靠性。
优派液晶拼接大屏幕选用高可靠性的液晶屏，46″重量仅有28.7KG，功耗200W，如此低的能耗，使其发热量非常小。优派定制工程机液晶面板具有特殊散热结构、减少静止画面残影发生、特殊结构防尘设计和新的背光系统。液晶独特的显示原理、全数字化的驱动系统，以及运用工程流体力学设计的空气涡流散热方法，保证大屏幕的高可靠性和稳定性。
由于低功耗、重量轻、寿命长，无辐射等特点，使液晶拼接幕墙可靠性极高，一般可正常工作6万小时以上。
系统经济性
合理的性能价格比是系统设计中应当考虑的重要内容。因此，所选用的设备在兼顾良好性能的基础上也要考虑经济性，除考虑系统总体造价外，还应当考虑系统长期运营成本。
目前市面上也有等离子（PDP）的拼接大屏幕，但其价格较高，42寸单屏的价格高达十多万，并且由于存在等离子灼伤问题，也不适宜在一些显示静态图像（安防、道路交通、港口码头等）的场合使用，总体性价比低。而DLP电视墙虽然价格比较低，但每块屏一年光灯泡的更换费用就高达几千块，一个大屏幕加起少则几万，多则十几万，几年下来，其费用惊人。
液晶拼接大屏幕，以其优异的性能，合理的价格在国内外受到了广泛的欢迎。其高达6万小时以上的使用寿命，质量稳定，维护费用低，是明智的不二选择。
2.3 系统功能
2.3.1 LCD拼接墙显示功能
根据当今的技术发展，目前大屏幕显示系统基本采用多媒体投影机、等离子显示屏和LCD液晶屏等设备向观众进行信息显示。在本设计方案中我们根据用户的实际使用需要和场地情况，采用3行×6列18台46寸LCD液晶显示单元拼接方式来实现其显示功能。
LCD显示技术是一个新兴的技术，具有高亮度、高对比度、高色彩饱和度、高色彩均匀度、长寿命、平均无端障时间长等特点，目前在许多场合都有应用，具有非常好的视觉效果。还具有显示清楚、可视面积较大、显示比例可调、色彩艳丽明亮并且机体很薄，使用寿命长。以前的LCD显示屏大多都为单机使用方式，随着科技的发展和进步，到目前LCD显示屏已经可窄缝拼接使用（≤6.7mm），并且可以得到很好的显示效果。LCD拼接的应用由于较薄的机体，可认为用户节约更大使用空间，拼接组合也简朴快捷，使用LCD拼接墙可以说是较少的投资得到极好的显示效果，性价比极高。
LCD显示屏拼接墙可以同时显示几个相同或不同的动态（视频）和静态（计算机数据）画面，能保证信息显示的多样化。
LCD拼接显示系统部分功能实现模式如下:
一、全屏显示，高分辨率应用
二、多路实时视频信号显示
三、RGB信号显示
四、各类信号混合显示
2.3.2 信号解决系统功能
对信号源进行完善的解决，涉及转接、分派、切换、倍频、分割、多屏拼接等等，达成信号资源共享的目的，使显示系统能容易地获取任意一个或多个所需的信号，满足各种不同功能的需要。它是整个多媒体展示系统灵活性、安全性的有力保证。
各种视频信号、音频信号和计算机信号通过 AV 或RGB两种矩阵进行共享连接，可以分别显示在LCD显示拼接墙及不同的显示终端上。
第三章 重要产品介绍
3.1 LCD液晶显示单元
显示技术发展到今天，可谓是百家争鸣、各有所长，特别是背投（DLP）、等离子（PDP）、液晶（LCD）的相续推出，向人们提供了对比选择的空间。毫无疑问，更大、更薄，更先进是技术发展的方向，对于拼接显示墙，也从传统的CRT向背投、等离子、液晶方向发展。 那么，背投、等离子和液晶那一种更有技术优势，更能满足各种应用场合的需要呢？我们认为液晶将能更好的满足应用需求，我们将列出背投、等离子与液晶三种显示方式的技术原理，并会分析在几个关键指标上它们各自的优缺陷，以及优派(Viewsonic)液晶拼接显示墙所具有的优势。
背投原理
背投的实现原理很简朴，在设备内部设立一部投影机，发出的图像经透镜放大后投射到屏幕背面，就是背投。正是基于这种原理诞生的背投，由于采用不同的投影机种类，重要可分为CRT(阴极射线管)、LCD(液晶)、DLP(数字光解决)等几种。CRT背投属于背投阵营中的低端产品，而其它几种背投则相应地为高端产品，其中以DLP背投最为杰出，其图像较清楚度、亮度、色彩、可视角度以及体积来看，均比传统CRT背投有所提高。以下文中所述背投均指DLP背投。
优点：便宜的低端显示方案。
缺陷：体积与重量过大，后期维护费用大。
等离子原理
PDP是一种运用气体放电的显示技术，其工作原理与日光灯很相似。它采用了等离子管作为发光元件，屏幕上每一个等离子管相应一个像素，屏幕以玻璃作为基板，基板间隔一定距离，形成一个个放电空间。放电空间内充入氖、氙等混合惰性气体作为工作媒质，在两块玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。当向电极上加入电压，放电空间内的混合气体便发生等离子体放电现象，也称电浆效应。等离子体放电产生紫外线，紫外线激发涂有红绿蓝荧光粉的荧光屏，荧光屏发射出可见光，显现出图像。
优点：颜色鲜艳、高亮度、高对比度
缺陷：耗电与发热量很大，严重灼伤现象，画质随时间递减。
液晶显示屏原理
液晶是运用液状晶体在电压的作用下发生偏转的原理。由于组成屏幕的液状晶体在同一点上可以显示红、绿、蓝三基色，或者说液晶的一个点是由三个点叠加起来的，它们按照一定的顺序排列，通过电压来刺激这些液状晶体，就可以呈现出不同的颜色，不同比例的搭配可以呈现出千变万化的色彩。液晶自身是不发光的，它靠背光管来发光，因此液晶屏的取决于背光管。由于液晶采用点成像的因素，因此屏幕里面构成的点越多，成像效果越精细，纵横的点数就构成了液晶电视的分辨率，分辨率越高，效果越好。
优点：高分辨率、厚度薄、重量轻、低能耗、长寿命、无辐射。
缺陷：目前拼接缝稍大。
背投技术体积与重量过大，各项关键技术指标均远不及等离子及液晶，且长时间不间断工作，加快背光灯老化，由于只有几千小时寿命，假如一天二十四小时运营，几个月便需要更换背光灯。等离子由于耗电量与发热量很大，且有严重灼伤现象，并不适宜用于长时间显示静态监控画面，且用于拼接之后，整机温升更高，致使设备容易烧毁。液晶在平板显示技术中一枝独秀，其厚度薄、重量轻、低能耗、长寿命、无辐射等优点以及各项关键性能指标的优秀表现，已使它成为发展主流，前景看好。
（LCD）单元的重要特点：
1、高亮度
优派液晶屏的亮度大约是是PC显示器或TV液晶屏的三倍，即使有阳光照射在液晶屏面上，画面仍然清楚可见。
2、高对比度
优派液晶屏具有3000：1对比度，比传统PC显示器或TV液晶屏要高出一倍以上,是一般背投的三倍。
3、更好的彩色饱和度
优派液晶产品专业开发的色彩校准技术，可以通过这个技术，对静止和动态画面进行色彩校准，保证画面输出的精确和稳定。
4、更宽的视角
S-PVA（Patterned Vertical Alignment）技术即“图像垂直调整技术”，运用这种技术，可视角度可达双178°以上(横向和纵向)。
5、可靠性更好
优派液晶屏为监控中心、展示中心设计，支持全年365天不断机工作，背光源寿命可达6万小时以上。液晶屏寿命更长。
6、超薄窄边设计
拼接专用液晶屏，其优秀的窄边设计，使其双片的边框在6.7mm左右，是液晶屏拼接的抱负选择。
7、亮度均匀，影像稳定不闪烁
由于优派液晶每一个点在接受到信号后就一直保持稳定的色彩和亮度，属于数字点对点显示，所以不存在像CRT扫描显示所带来的问题。例如：图像闪烁等现象。
8、环保健康
优派液晶拼接显示屏发热量小、无辐射、无闪烁、不伤眼、不具有害物质（如铅、汞等），是环保健康的拼接幕墙，在欧美一些发达国家， LCD拼接幕墙已取代传统的背投式拼接幕墙成为主流。
9、拼接方式任意选择，
优派液晶拼接显示屏，除了拼接数量任意选择外，屏幕的组合方式（MхN）亦有多种选择，可满足不同使用场合的需要。最多支持10×10的屏幕拼接,不需要附加设备。
技术指标：
产品型号
OP4625
面板类型
S-PVA
有效显示面积（mm）
1025.7×579.9
屏幕尺寸（英寸/厘米）
46/117
可视角度
左右：178°、上下：178°（对比度10:1）
屏幕长宽比
16:9
点距（mm）
0.746
亮度（标准值）
700
对比度
3000:1
响应时间（ms）
8 ms
显示色彩
约1677万色
水平扫描频率（kHz）
31.5-91.1
垂直扫描频率（Hz）
50-85
最佳分辨率
1366x768
兼容分辨率
1920×1080;1600×1200；1280×1024；1280×768;1024×768; 832×624;800×600;720×400;640×480
PC信号输入
DVI-D(相应HDCP)、BNC×5、迷你D-sub15针
视频输入
BNC端子、RCA端子、S端子、复合端子、HDMI
音频输入
RCA端子（L/R）×2,Mini Jack，HDMI
控制输入
RS-232C ×1
PC信号输出
模拟RGB×1(BNC×5)
视频输出
BNC×1
音频输出
RCA Pin-Jack（L/R）×1,
控制输出
RS-232C ×1
工耗（W）
330（最大值）；200（标准值）
电源管理
VESA DPMS
环境温度（开机）（℃）
5-40
环境湿度（开机）（%）
20-80(无结露状况)
环境高度（开机)（海拔）
3000m
壁挂孔距
300×300mm (4洞)
尺寸（W×H×D）(mm)
无底座：1026.1×580.2×98.1
边框尺寸（mm）
左：4.3；右：2.4;上：4.3；下：2.4
重量（kg）
43 kg(不含底座）
视频制式
NTSC;PAL;SECAM
优派(Viewsonic)液晶拼接大屏幕显示系统由8台46寸LCD显示单元拼接以2×4方式拼接而成，横向2排，纵向4列，规格如下：
序号
项目
规格配置
1
46寸LCD显示单元
46寸
2
拼接规模
3（行）×6（列）共计：18台
3
单元尺寸
1026.1mm(宽)×580.2mm(高)×98.1mm(厚)
4
全屏尺寸
6156.6mm×1740.6mm(高)×98.1mm(厚)
5
全屏分辨率
8196×2304像素
3.2 优派监视墙控制软件
一系统框图：
高级设立
用户名：Admin
密码：welcome
图9
标题区
液晶幕墙系软件(只有管理员才可设立此项目)
设立区
1.2.1系统
高级功能：管理员登录。
产品选型：选择拼接盒型号。
定期系统：设立定期时间。
幕墙开机：开机
幕墙关机：关机
退 出：退出软件系统。
1.2.2设立
串口设立：设立使用的串口参数。
矩阵设立：设立矩阵的相关参数。
幕墙设立：幕墙设立参数。
幕墙颜色：幕墙颜色设立。
标志设立：更改幕墙名称。
系统设立：控制软件系统设立。
1.2.3工具
虚拟键盘：虚拟键盘设立。
1.2.4语言
中文选择:选择软件语言类型为中文。
Ｅnglish:选择软件语言类型为英语。
1.2.5关于
软件版本:查看软件版本号。
功能区
1.3.1幕墙选择框
按住鼠标左键拖选要操作的拼接单元，按右键点击输入控制，选择信号通道,幕墙显示模式，矩阵输入选择。
1.3.2图像解决
设立图像参数：亮度，对比度，饱和度，清析度，降噪，色度，时钟，相位，背光亮度。
1.3.3视窗解决
设立水平位置，垂直位置，框架开关，水平框架，垂直框架，ADC调整，相位自动调整，色彩自动调整，白平衡调整等。
1.3.4画中画
画中画，副画面，互换，边框颜色，尺寸，水平位置，垂直位置。
1.3.5系统
系统信息，图像冻结，系统保存。
1.3.6漫游
使子画面实现跨屏显示。
1.3.7预案模式功能区
本系统共有16组预案可供设立。
调出预案：在预案模式框内选中要调出的预案双击即可调出此预案。
保存预案：选中要保存预案的位置，单击保存按键即可保存此预案。
预案重命名：选中要重命名的预案，在下面的重命名框内重新设定所需的名字。
软件设立
1 幕墙设立如图10,软件设立区内选择设立项，点击幕墙设立
水平单元数：设立实际应用中幕墙拼接墙水平的单元个数
垂直单元数：设立实际应用中幕墙拼接墙垂直的单元个数
例：如应用项目中为一个2X3的幕墙，则水平单元数选择为3, 垂直单元数2
图10
2 串口设立如图11,软件设立区内选择设立项，点击串口设立
串口设立分为两种：大幕幕串口与矩阵串口，此系统可接多路串口，并都可进个独立设立
如实际项目中只有一个串口，则只需设立大屏幕串口设立。
如实际项目中需有多个串口，则矩阵需要独立串口设立。
图11
端口设立如图12
端口：COM1(根据实际应用选择)
波特率：9600
奇偶校验：No parity
数据位：８
停止位：1
图12
3幕墙颜色如图13,软件设立区内选择设立项，点击幕墙颜色
图13
4矩阵设立如图14,软件设立区内选择设立项，点击矩阵设立
图14
图解说明：
1.矩阵类型：选择AV／VGA／DVI可以分别设立相应的矩阵。
2.厂家型号：设立所使用矩阵的生产厂家的型号。
3.输入信源总数：矩阵输入端口总数。
4.设备地址：矩阵的串口命令地址，有的矩阵没有。
5.命令延时：设立矩阵命令与拼接解决器命令的发送时间间隔。
6.设立矩阵输入名:更改矩阵输入名字。
７.输入通道设立：有AV1/AV2/VGA/DVI可分别设立相应到矩阵的输出端口。
8.取消连接：取消所有拼接盒的所选通道到到矩阵输出端口的连接。
9.一对一接法：恢复默认的一对一接法。
10.连接示意图：显示所选通道当前拼接单元到矩阵输出端口的连接方式.双击一个单元。可以任意设立.设为０表达不连接。
矩阵设立的一般环节为：
１. 选择要设立的矩阵类型（AV/VGA／DVI）。
２. 设立矩阵厂家。
３. 设立矩阵类型或矩阵的输入端口总数。
４. 设立矩阵的地址（有的矩阵没有）。
５. 选择拼接盒输入通道进行连接方式设立。
６. 设立连接方式，默认为一对一接法，可以双击连接设立框逐个修改。
注：一对一接法：矩阵的第１路输出接到拼墙的第１个屏，第２路输出接到拼墙的第２个屏，依止类推．（关于拼墙屏的序号请参照主界面中幕墙操作框所显示的数字）。
７．设立完毕后按确认键。
5管理员如图16,软件设立区内选择系统项，点击管理员
登录方法如图16所示打开高级功能.在框中输入，用户名，密码;用户名与密码请与厂家联系。
图16
6定期系统如图17,软件设立区内选择系统项，点击定期系统
图17
7 幕墙标志设立如下图，软件设立区内选择设立项，点标志设立，文本框里
写上要命名的名称
8 系统设立如下图，软件设立区选择设立项，点击系统设立，
电脑开机时启动软件：开电脑时自动打开该软件
软件登录使用密码：使用软件时需要密码
使用数据回读功能：可以读取拼接盒当前的信息
控制指令格式：可以变换控件的命令字节
9虚拟键盘如图18,软件设立区内选择工具项，点击虚拟键盘
此功能相称于遥控器，详解说明见遥控器说明档。
图18
10 语言选择如图19,软件设立区内选择语言项，点击中文／Ｅnglish。
此功能用于切换系统语言，中文与英语。
图20
12软件版本如图21,软件设立区内选择关于项，点击关于。
此功能用于查看系统软件版本号，如图21 的软件版本为V5.015L。
图21
功能区调节
1 图像解决如图22所示
图22
对比度:调节屏幕图像背景的白色限度
亮度:调节屏幕图像前景的黑色限度
时钟:调节图像频率（仅VGA模式下有效）
相位:调节图像相位（仅VGA模式下有效）
色调:调节图像的色调模式（仅视频模式下有效）
饱和度:调节图像色彩的深浅限度（仅视频模式下有效）
清楚度:调节屏幕图像的明晰度及焦聚
降噪:选择降噪效果：低,中,高,自动（仅视频模式下有效）
色彩自动调整：自动调节图像色彩（仅VGA模式下有效）
2 视窗解决如图23所示
图23
水平位置:调节屏幕的往左、往右移动
垂直位置:调节屏幕的往上、往下移动
框架结构:图像框架功能.开/关
水平框架:图像的水平解决
垂直框架:图像的垂直解决
相位自动调整:自动调节图像相位
＊＊对于幕墙颜色不一致，请注意以下仔细阅读此以下说明
暗平衡调节如图24（针对所有信号均有效）,图像画面亮场色彩有问题者请调节暗平衡, 暗场色彩有问题者请调节亮平衡
图24
暗平衡-红:调节暗平衡的红色
暗平衡-绿:调节暗平衡的绿色
暗平衡-蓝:调节暗平衡的蓝色
亮平衡-红:调节亮平衡的红色
亮平衡-绿:调节亮平衡的绿色
亮平衡-蓝:调节亮平衡的蓝色
ADC调节如图25（仅VGA下有效）,图像画面亮场色彩有问题者请调节暗平衡, 暗场色彩有问题者请调节亮平衡
图25
暗平衡-红: 调节模拟信号红色的偏移量
暗平衡-绿: 调节模拟信号绿色的偏移量
暗平衡-蓝: 调节模拟信号蓝色的偏移量
亮平衡-红: 调节模拟信号红色的增益
亮平衡-绿: 调节模拟信号绿色的增益
亮平衡-蓝: 调节模拟信号蓝色的增益
3 画中画如图26所示
画中画功能仅单屏模式下有效，拼接模式下无效,图像的主画面为模拟信号时，副画面仅数字信号有效; 图像的主画面为数字信号时，副画面仅模拟信号有效。
图26
画中画:打开与关闭画中画
副画面:子画面信号源选择
边框颜色:子画面边沿颜色
水平位置：子画面的水平位置的移动
垂直位置：子画面的垂直方向的移动
尺寸：子画面的尺寸(小/中/大)
互换：主画面与子画面的互换
4 系统如图27所示
图27
系统信息: 显示当前输入信源和版本等相关信息
系统保存: 保存当前调整信息
图像冻结：静止图像
无信号模式：用于选择无信号幕墙显示的模式转换，分为普通模式（蓝屏模式），蓝屏模式，黑屏模式，关背光模式
风扇：用于打开与关闭风扇
工厂初始化：载入工厂初始化设立(对于新安装的幕墙，建议在做调节参数之前一律做工厂初始化)
背光亮度:调整背光的亮度
色彩制式：切换4分割器的视频信号制式
OVERSCAN:如图28，此功能用于调节视频信号图像显示不完整
图28
水平起始：调节图像起始位置
水平大小：调节图像的尺寸大小（图像缩放）
垂直起始：调节图像起始位置
垂直大小：调节图像的尺寸大小（图像缩放）
6预案如图29所示
环节：
1.单击主界面的预案模式框点保存按钮可将当前的参数保存到所选的预案模式。
2.双击主界面的预案模式框可以调出所选的预案参数。
3.单击主界面的预案模式框点重命名按钮可将重命名输入框输入的名字更改到所选的预案模式中。
图29
1 信号与矩阵选择和拼接
图30
１． 进入主界面
２． 选择幕墙示意区，按鼠标右键，此时会出现一个如图31所示的界面
３． 点击使用矩阵，使矩阵输入项有效
４． 选择所要切换的矩阵信源输入项
按确认键，既完毕
3.3优派(Viewsonic) 液晶拼接大屏幕实际效果图
3.4优派(Viewsonic)液晶拼接大屏幕应用领域：
l 电力生产调度控制中心
l 军事指挥控制中心
l 城市管理应急指挥中心
l 交通管理指挥中心
l 工业流程控制显示系统
l 广播电视显示及监控系统
l 商场、酒店、通信信息显示系统
l 金融证券信息显示系统
l 政府公司多媒体视频会议显示系统
l 矿业安全生产监控系统
l 城市环境监控指挥系统
l 消防、气象、海事、防汛指挥系统机场
l 地铁航班显示、行李安全监控系统
l 剧院、媒体广告、展览显示系统
l 品牌专卖店形象展示系统
l 。。。。。。
第四章 售后服务
1、由本公司技术工程师负责系统的安装、调试，并提供场地或现场就系统设备的操作、维护及注意事项对客户的技术人员进行专门培训及指导，对用户施行交钥匙服务。
2、本公司所销售系统设备提供为期一年的免费维护，保修期内免费更换非人为损坏的零配件
3、保修期后，我公司提供终身维修服务，费用按零配件的成本费收取。如维修地点非我公司驻地，需收取适当差旅费。
4、在响应时间方面，当客户的系统出现不正常情况时，公司会立刻在线或电话帮助客户解决问题，在半小时内提出修复计划；如需到场维修，工程师会在接到报错信息后的第一时间运用最快的交通工具赶赴现场。
5、备份应急服务，假如设备故障在检修后仍无法排除，我公司将提供不低于故障设备规格型号档次的备用设备供使用，直至故障设备修复。
6、建立客户回访制度，有专门售后服务工程师，每月定期电话访问系统使用情况。
7、还可根据客户的需求，提供系统每半年一次的保养服务。
8、为保障任务顺利进行，如遇重要任务，可派工程师现场技术支持。
第五章 设备配置清单及价格
优派液晶拼接大屏幕显示系统
序号
产品名称
规格型号
品牌/产地
单位
数量
单价
总价
1
46寸液晶显示单元
OP4625
优派/中国
套
18
3
液晶显示单元支架
定制
中国
台
18
A、设备合计：
￥ 00.00
B、安装调试费（设备合计×5%）：
￥ 00.00
总计：
￥ 00.00
第六章 施工效果图
第七章 工程实例
绿权水利局
曲靖水务局
西南大学
贵阳某武警支队
昆明烟草集团监控室
泸州老窖会展中心监控中心
