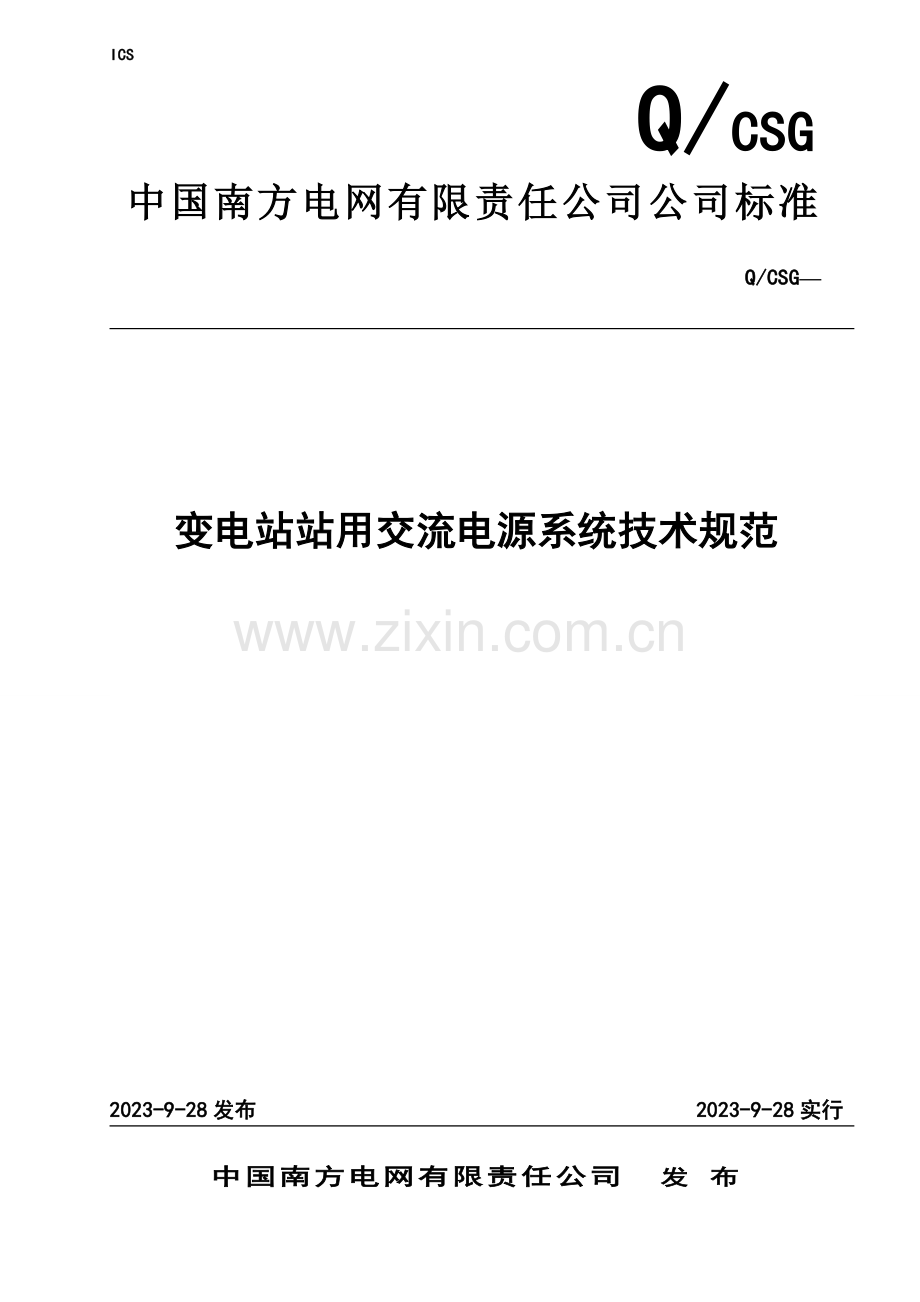

变电站站用交流电源系统技术规范.doc

Q/CSG
ICS

备案号：

中国南方电网有限责任公司 发 布
2023-9-28实行
2023-9-28发布
变电站站用交流电源系统技术规范

Q/CSG—
中国南方电网有限责任公司公司标准

目 录
1 总则 1
2 规范引用文献 1
3 术语和定义 2
4 使用条件 3
5 站用电接线 4
6 站用变压器的选择 5
7 380V短路电流计算 8
8 380V低压配电屏的选择 9
9 站用电系统的继电保护、控制、信号、测量及自动装置 10
10 站用电设备的布置 12
11 现场安装规定 14
12 电缆敷设及防火技术规定 16
13 标志、包装、运送、储存 17
附录A站用电系统原理接线图（规范性附录） 20
附录B 站用电系统I/O表（规范性附录） 23
附录C站用电源定值表（规范性附录） 24
附录D重要站用电负荷特性表（资料性附录） 25
附录E 500kV 变电站站用变压器负荷计算及容量选择实例（资料性附录） 26
附录F交流断路器级差配合（资料性附录） 27
附录G变电站站用电负荷重要设备单、双电源配置表（资料性附录） 28
附录H 站用电源系统检查规定（资料性附录） 29

前 言

变电站站用交流电源电系统为变电站的运营提供稳定可靠的低压交流电源，为规范站用交流电源系统的配置、设计、施工、验收，统一建设标准，提高其安全性和可管理性，特制定本规范。
本规范由中国南方电网公司生产设备管理部提出、归口及解释。
本规范主编单位：中国南方电网有限责任公司生产设备管理部。
本规范参编单位：广东电网公司。
本规范重要起草人：梅成林、陈曦、邓小玉、刘玮、杨忠亮、袁亮荣、徐敏敏、王奕、盛超
本规范重要审查人：佀蜀明，何朝阳，马辉，梁睿，吴东昇，黄志伟。
本规范由中国南方电网公司标准化委员会批准。
本规范自发布之日起实行。
执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产设备管理部。

南方电网公司变电站站用交流电源系统技术规范

1 总则

1.1 本规范规定了南方电网35～500kV变电站站用交流电源系统的技术标准和规定，对站用交流电源系统的技术条件、订货、监造、包装、储存、现场安装等提出了具体规定。
1.2 本规范合用于南方电网公司35～500kV 变电站的站用交流电源系统新建、扩建及改造工程。
1.3 本规范是依据国家和行业的有关标准、规程和规范并结合设备运营经验而制定的。
2 规范引用文献

下列文献中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文献，其随后所有的修改单（不涉及勘误的内容）或修订版均不合用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文献的最新版本。凡是不注日期的引用文献，其最新版本合用于本规范。
GB 10228-2023
干式电力变压器技术参数和规定
GB 1094.11-2023
电力变压器 第11部分：干式变压器
GB 14048.1-2023
低压开关设备和控制设备 第1部分：总则
GB 14048.2-2023
低压开关设备和控制设备 第2部分：低压断路器
GB 14048.3-2023
低压开关设备和控制设备 第3 部分：开关、隔离器、隔离开关及熔断器组合电器
GB/T 14285-2023
继电保护和安全自动装置技术规程
GBJ 148-90
电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范
GB/T 22072-2023
干式非晶合金铁心配电变压器的技术参数和规定
GB/T 4205-2023
人机界面(NMI)操作规则
GB 50059-92
35～110kV变电所设计规范
GB 50054-2023
低压配电设计规范
GB 50254-96
电气装置安装工程低压电器施工及验收规范
GB 50171-92
电气装置安装工程盘、柜及二次回路结线施工及验收规范
GB 50150-2023
电气装置安装工程电气设备交接实验标准
GB/T 5273-85
变压器、高压电器和套管的接线端子
GB 7251.1-2023

低压成套开关设备和控制设备 第1部分：型式实验和部分型式实验成套设备
GB 7251.8-2023
低压成套开关设备和控制设备智能型成套设备通用技术规定
DL/T 5153-2023
火力发电厂厂用电设计技术规定
DL/T 5136-2023
火力发电厂、变电所二次接线设计技术规定
DL/T 5155-2023
220kV～500kV 变电所所用电设计技术规程
DL/T 5161.3-2023

电气装置安装工程质量检查及评估规程：第3 部分 电力变压器、油浸电抗器、互感器施工质量检查
DL/T 5161.8-2023

电气装置安装工程质量检查及评估规程：第8 部分 盘、柜及二次回路接线施工质量检查
DL/T 5218-2023
220～500kV变电所设计技术规程
DL/T 620-1997
交流电气装置的过电压保护和绝缘配合
DL/T 621-2023
交流电气装置接地设计规范
JB/T 10088-2023
6kV～500kV 级电力变压器声级
DL/T 329-2023
基于DL/T860的变电站低压电源设备通信接口
CECS 49：93
低压成套开关设备验收规程
Q/CSG 1 0011-2023
中国南方电网220kV～500kV 变电站电气技术导则
3 术语和定义

3.1
站用电系统 station service system
由站用变压器电源、站用变压器、380V 低压配电屏、保护测控、交流供电网络组成的系统。
3.2
干式变压器 dry-type transformer
铁心和绕组均不浸于绝缘液体中的变压器。
3.3
插入式断路器 plug－in type circuit-breaker
断路器除有分断触头外，尚有一组可分离的触头，从而使断路器可从电路中拔出或插入。
注：某些断路器仅在电源侧为插入式，而负载接线端子一般为接线式。
3.4
抽出式成套开关设备和控制设备 withdrawable switchgearand controlgear assemblies
由带有母线和抽出式功能单元的柜式成套设备或柜组式成套设备构成，可以带有固定式或可移式部件。电能可以通过母线或分支线分派给每个功能单元。也可称为“抽屉式开关柜”。
3.5
(机械的)开关 switch (machanical)
在正常电路条件下(涉及规定的过载工作条件)，能接通、承载以及分断电流，并在所规定的非正常电路(例如短路)条件下，能在规定期间内承载电流的一种机械开关电器。
3.6
转换开关电器 transfer switching device (transfer switch)
将一个或几个负载电路从一个电源转换至另一个电源的电器。
3.7
自动转换开关电器 (ATSE) automatic transfer switching equipment
一个或几个转换开关电器和其他必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。ATSE 的操作程序由两个自动转换过程组成：假如常用电源被监测到出现偏差时，则自动将负载从常用电源转换至备用电源；假如常用电源恢复正常时，则自动将负载返回转换到常用电源。转换时可有预定的延时或无延时，并可处在一个断开位置。在存在常用电源和备用电源两个电源的情况下，ATSE 应指定一个常用电源位置。
ATSE 可分为PC 级或CB 级两个级别。PC 级为可以接通、承载但不用于分断短路电流的ATSE，CB 级为配备过电流脱扣器的ATSE，它的主触头可以接通并用于分断短路电流。
3.8
保护性导体(PE) protective conductor(PE)
为了防止电击，采用某些措施把下列部件电气上连接起来的所需导体，所连接部件涉及：
——外露导电部件；
——外接导电部件；
——主接地端子；
——接地极；
——电源接地点或人工接地中性点。
3.9
中性导体(N) neutral conductor(N)
连接到系统中性点上并能传输电能的导体。
3.10
中性保护导体(PEN) PEN conductor
一种同时具有中性导体和保护导体功能的接地导体。
3.11
变电站站用交流电源系统智能型成套设备 intelligent assemblies
变电站的站用交流电源系统智能型成套设备由380V 配电屏、自动切换装置、监控单元、数字表计等组成。
采用标准的现场总线或其他数字通讯方式将具有通讯能力的元器件互相连接起来，通过控制器或上位机（站）站内监控主机实现对现场设备、控制器等的遥测、遥调、遥控、遥信中的部分或所有功能的成套设备。
3.12
应急照明 emergency lighting
因正常照明的电源失效而启用的照明，涉及疏散照明、安全照明和备用照明(事故照明)。
3.13
备用照明(事故照明) stand-by lighting
作为应急照明的一部分，用于保证处在潜在危险之中的人员安全的照明。

4 使用条件

4.1 大气压力(80-110) kPa（海拔2023m及以下）；
4.2 周边空气温度不得超过+45℃，并且在24h 内其平均温度不超过+35℃。
4.3 空气清洁，在最高温度为+45℃时，其相对湿度不得超过50%。在较低温度时，允许有较大的相对湿度。例如:+20℃时相对湿度为90％。
4.4 地震烈度：不小于8 度
水平加速度： 0.25g
垂直加速度： 0.125g
4.5 380V 低压配电屏安装使用地点无强烈振动和冲击，无强电磁干扰，外磁场感应强度不得超过0.5mT。
4.6 380V 低压配电屏安装垂直倾斜度不超过5%。
4.7 设备安装地点不得有爆炸危险介质，周边介质不具有腐蚀金属和破坏绝缘的有害气体及导电介质。

5 站用电接线

5.1 站用变压器电源
5.1.1 110kV 及220kV 变电站宜从主变压器低压侧分别引接两台容量相同、可互为备用、分列运营的站用工作变压器。每台工作变压器按全站计算负荷选择。当变电站只有一台主变压器或只有一条母线时，其中一台站用变压器的电源宜从站外引接。
5.1.2 500kV 变电站站用变压器电源
5.1.2.1 500kV 变电站的主变压器为两台(组)及以上时，由主变压器低压侧引接的站用工作变压器应为两台，并应装设一台从站外可靠电源引接的专用备用变压器，该电源宜采用专线引接。每台工作变压器的容量至少考虑两台(组)主变压器的冷却用电负荷。专用备用变压器的容量应与最大的工作变压器容量相同。
5.1.2.2 初期只有一台(组)主变压器时，除由站内引接一台站用变压器外，应再设一台由站外可靠电源引接的站用变压器，该电源宜采用专线引接。
5.1.3 变电站不能满足站用电N-1规定期，则必须保证异常情况失去站用电源时，可以在变电站站用蓄电池事故放电时间内紧急恢复站用电，否则亦须在检修期间采用备用发电机（车）做为应急备用电源。
5.2 站用电接线方式
5.2.1 站用电低压系统应采用三相四线制，系统的中性点连接至站用变压器中性点，就地单点直接接地。系统额定电压380/220V。
5.2.2 站用电母线采用按工作变压器划分的单母线。相邻两段工作母线间可配置分段或联络断路器，宜同时供电分列运营，并装设自动投入装置。
5.2.3 当任一台工作变压器退出时，专用备用变压器应能自动切换至失电的工作母线段继续供电。
5.3 站用电负荷的供电方式
5.3.1 站用电负荷宜由站用配电屏直配供电，对重要负荷应采用分别接在两段母线上的双回路供电方式。
5.3.2 主变压器的冷却装置、有载调压装置及带电滤油装置，宜共同设立可互为备用的双回路电源进线，并只在双电源切换装置内自动互相切换。变压器的用电负荷接在经切换后的进线上。
5.3.3 500kV 变电站的控制楼，应设立专用配电屏向楼内负荷供电。专用配电屏宜采用两段单母线接线，母线之间不装设自动投入装置。
5.3.4 断路器、隔离开关的操作及加热负荷，可采用按配电装置区域划分、分别接在两段站用母线的下列双回路供电方式之一：
5.3.4.1 各区域分别设立环形供电网络以开环运营，环网中间不设立刀开关，环网供电间隔不宜超过8 个；
5.3.4.2 各区域分别设立专用配电箱，向各间隔负荷辐射供电。配电箱采用双电源进线时，配置双投刀开关进行手动切换，一路运营，一路备用。
5.3.5 检修电源网络宜采用按配电装置区域划分的单回路分支供电方式。
5.4 站用交流电源系统馈线网络配置原则
5.4.1 变电站设备应按照负载均分、三相平衡的原则，分别接到380V 两段工作母线上。
5.4.2 采用双电源切换回路供电设备，两路交流输入电源应分别接到380V 两段工作母线上。
5.4.3 冗余配置的单电源设备，其交流输入电源应分别取自380V 不同段工作母线。
5.4.4 采用环形网络供电干线的两回交流输入电源应分别接到380V 两段工作母线上，正常时为开环运营。
5.4.5 非冗余配置的单电源设备，涉及照明、暖通、检修、加热、生活水泵等，分别接到380V 两段工作母线上。
5.4.6 对于直流充电机、变电站交流不间断电源系统、消防水泵电机电源及主变冷却器交流电源等重要回路，应分别采用馈线开关专用供电方式。
5.4.7 通信设备宜采用双电源配置，其交流输入电源应分别接到380V 两段工作母线上。
5.5 保护断路器及交流馈线开关技术规定
5.5.1 站用交流电源系统380V 供电交流馈线断路器宜按照1.2 倍及以上负载额定电流选择。
5.5.2 交流馈线断路器与下级断路器之间的级差配合最小应为两级，并满足相应断路器生产厂家相关级差配合规定。
5.5.3 变电站内设立的交流保护断路器的级数不宜超过4 级。
5.5.4 交流馈线不宜采用交流断路器与交流熔断器混用。
5.5.5 380V 低压配电屏进线断路器应具有过流及短路保护功能，并配置保护出口接点用于闭锁380V 备自投装置。
6 站用变压器的选择

6.1 负荷计算及容量选择
6.1.1 负荷计算原则
6.1.1.1 连续运营及经常短时运营的设备应予计算；
6.1.1.2 消防水泵为I类负荷，应予计算；
6.1.1.3 不经常短时及不经常断续运营的非I类负荷应不予计算。
变电站重要站用电负荷特性参见附录D。
6.1.2 负荷计算采用换算系数法，站用变压器容量按下式计算：
S≥K1·P1+P2+P3
式中：S—站用变压器容量(kVA)；
K1—站用动力负荷换算系数，一般取K1=0.85；
P1—站用动力负荷之和(kW)；
P2—站用电热负荷之和(kW)；
P3—站用照明负荷之和(kW)。
6.1.3 站用变压器容量按照上述原则选取，110kV 变电站宜选用200kVA 站用变压器，220kV 变电站宜选用315kVA或400kVA 站用变压器，500kV 变电站宜选用630kVA 或800kVA 站用变压器。500kV 变电站站用变压器负荷计算及容量选择实例参见附录E。
6.2 型式及阻抗选择
6.2.1 站用变压器应采用低损耗节能型产品。
6.2.2 站用变压器宜采用Dyn11 联结组，中性点的连接应能承载额定相电流。站用变压器联接组别的选择，宜使各站用变压器及站用备用变压器输出电压的相位一致，站用变压器不应长期并联运营。
6.2.3 站用变压器的阻抗应按低压电器对短路电流的承受能力拟定，宜采用标准阻抗系列的普通变压器。
6.2.4 站用变压器高压侧的额定电压，应按其接入点的实际运营电压拟定，宜取接入点相应的主变压器额定电压。
6.2.5 当高压电源电压波动较大，经常使用站用电母线电压偏差超过±5％时，应采用有载调压站用变压器。
站用电电压调整计算参考DL/T 5155。
6.2.6 站用变压器和接地变压器应分别配置。
6.3 技术规定
6.3.1 站用变压器声级水平应符合如下规定：
6.3.1.1 容量为8OkVA～2023kVA，电压等级为10kV、35kV 和66kV 级的油浸式电力变压器的声功率级应不超过表1规定的限值。
表1 油浸式电力变压器的声功率限值
等值容量(kVA)/电压等级(kV)
声功率级LWASNdB(A)
油浸自冷(ONAN)
80/6～35

52
100/6～35
125/6～35

54
160/6～35
200/6～35

56
250/6～35
315/6～35

58
400/6～35
630/6～66
60
800/6～66

62
1000/6～66
1250/6～66

65
1600/6～66
2023/6～66

6.3.1.2 容量为80kVA～2023kVA ，电压等级为10kV 级的干式电力变压器的声功率级应不超过表2规定的限值。
表2 10kV干式电力变压器的声功率限值
等值容量(kVA)
声功率级LWASN dB(A)
自冷(AN)或密封自冷(GNAN)
80
65
100
125

66
160
200

67
250
315

69
400
630
71
800
72
1000
1250
74
1600
75
2023
77
6.3.1.3 容量为80kVA-20OOkVA，电压等级为35kV 级的干式电力变压器的声功率级应不超过表3规定的限值。

表3 35kV干式电力变压器的声功率限值
等值容量(kVA)
声功率级LWASN dB(A)
自冷(AN)或密封自冷(GNAN)
80
64
100
65
125

66
160
200

68
250
315
70
400
630

72
800
1000
1250
76
1600
2023
78

6.3.2 一次和二次引线的接线端子应符合如下规定:
6.3.2.1 应以铝或铝合金、铜或铜合金制造，其机械强度应满足技术规定。
6.3.2.2 接线端子的接触表面应洁净，不得有裂纹、明显伤痕、毛刺、腐蚀斑痕、凹凸缺陷及其他影响电接触和机械强度的缺陷。铸导致型的接线端子其接触面及连接孔不得有气孔、砂眼和夹渣等缺陷。板型接线端子的连接面应平整，其连接孔口不得有毛刺。
6.3.2.3 在环境温度在+10～+40℃下实验时，接线端子温升值不得超过设备标准的规定。
6.3.2.4 设备出厂时接线端子应带有为接线用的配套紧固件(如螺母、螺栓和垫圈等)，并应有防松措施。
6.3.2.5 设备接线端子之间或设备接线端子与高压电力系统电气连接时，建议采用力矩扳手进行紧固。
6.3.3 站用变压器的绝缘水平应符合表4 的规定：

表4 绝缘水平限值
电压等级

kV

设备的最高电压

(有效值)kV

额定短时工频耐受电压

(有效值)kV

额定雷电冲击耐受电压

(峰值)kV

截断雷电冲击耐受电压

(峰值)kV

10
11.5
35
75
85
35
40.5
85
170
220
66
72.5
160
350
385

6.3.4 变压器的铁芯和金属件应可靠接地，接地装置应有防锈镀层，并有明显的接地标志。
6.4 结构规定
6.4.1 具有良好的高强度绝缘结构，设有轴向风道，散热性能良好。
6.4.2 干式变压器应采用树脂绝缘，阻燃特性好，达成F0 级，自身不自燃，碰到火源时不产生有毒物质和不透明烟雾。
6.4.3 高低压线圈采用无氧铜导体，硅钢片采用优质冷轧高导磁晶位取向硅钢片。
6.4.4 干式变压器厂家配套供应箱体防护等级为IP43，由不锈钢制成的箱式外壳。在封闭的变压器柜内，全容量运营时保证温升在表5 规定的范围内。
表5 温升限值
部位
绝缘系统温度℃
最高温升K

线圈
(用电阻法测量的温升)

105(A)
60
120(E)
75
130(B)
80
155(F)
100
180(H)
125
200
135
200
150
铁心、金属构件和与其相邻的材料

在任何情况下，不允许出现使铁心自身、其他部件或与其相邻的材料受到损害的温度

7 380V短路电流计算
7.1 站用电低压系统的短路电流计算原则：
7.1.1 应按单台站用变压器进行计算；
7.1.2 应计及电阻；
7.1.3 系统阻抗宜按高压侧保护电器的开断容量或高压侧的短路容量拟定；
7.1.4 短路电流计算时，可不考虑异步电动机的反馈电流；
7.1.5 馈线短路时，应计及馈线电缆的阻抗；
7.1.6 不考虑短路电流周期分量的衰减。
380V 短路电流的计算方法参见DL/T 5155。
7.2 低压电器、导体选择
7.2.1 低压电器、导体的选择，应满足工作电压、工作电流、分断能力、动稳定、热稳定和周边环境的规定。对于屏内电器额定电流的选择，应考虑不利散热的影响，可按电器额定电流乘以0.7～0.9的裕度系数进行修正。
7.2.2 电缆的选择，应符合如下规定：
7.2.2.1 1kV 及以下电源中性点直接接地时，三相回路的电缆芯数的选择，应符合下列规定：
a) PE 与受电设备的外露可导电部位连接接地时，应符合下列规定：
1)PE 与N 合用同一导体时，应选用四芯电缆；
2)PE 与N 各自独立时，应选用五芯电缆。
b) 受电设备外露可导电部位的接地与电源系统接地各自独立时，应选用四芯电缆。
7.2.2.2 1kV 及以下电源中性点直接接地时，单相回路的电缆芯数的选择，应符合下列规定：
a) PE 与受电设备的外露可导电部位连接接地时，应符合下列规定:
1)PE 与N 合用同一导体时，应选用两芯电缆；
2)PE 与N 各自独立时，宜选用三芯电缆。
b) 受电设备外露可导电部位的接地与电源系统接地各自独立时，应选用两芯电缆。
7.2.2.3 3～66kV 三相供电回路的电缆芯数的选择，应符合下列规定：
a) 工作电流较大的回路或电缆敷设于水下时，每回可选用3根单芯电缆；
b) 除上述情况外，应选用三芯电缆，三芯电缆可选用普通统包型，也可选用3根单芯电缆绞合构造型。
7.2.2.4 1kV 及以下电缆宜选用聚氯乙烯或交联聚乙烯型挤塑绝缘类型，3～35kV电缆应选用交联聚乙烯绝缘类型。
7.2.2.5 交流系统采用单芯电力电缆，当需要增强电缆抗外力时，应选用非磁性金属铠装层，不得选用未经非磁性有效解决的钢制铠装电缆。
7.2.2.6 选用带金属铠装电缆时，电缆的内护层应采用挤塑型。
7.2.2.7 在保护管中敷设的电缆，应具有挤塑外护层。
7.2.2.8 低压交流动力电缆阻燃等级不低于B 级。
7.2.3 当回路中装有限流作用的保护电器时，该回路的电器和导体可按限流后实际通过的最大短路电流进行校验。
7.2.4 断路器的瞬时或延时脱扣器的整定电流应按躲过电动机起动电流的条件选择。
7.2.5 三相供电回路中，三极断路器的每极均应配置过电流脱扣器。
7.2.6 隔离电器应满足短路电流动、热稳定的规定。
7.3 低压电器组合
7.3.1 在供电回路中，宜装有保护电器。对于需经常操作的电动机回路还应装设操作电器；对不经常操作的回路，保护电器可兼作操作电器。
7.3.2 当发生短路故障时，各级保护电器应满足选择性动作的规定。站用变压器低压总断路器宜带延时动作，馈线断路器应先于总断路器动作。
7.3.3 对起吊设备的电源回路，宜增设就地安装的隔离电器。

8 380V低压配电屏的选择
8.1 380V 低压配电屏的选型应综合环境条件、安全可靠供电、维修方便和运营规定等因素予以拟定，可采用固定插拔式、抽屉式、固定模块式低压配电屏。
抽屉式配电屏应设有电气联锁和机械联锁，具有功能分隔室，以限制事故扩大。每个空气开关宜采用独立隔室，装置小室、母线小室及电缆小室之间采用钢板或高强度阻燃塑料功能板隔离，上下层抽屉之间有带通风孔的金属板隔离，分隔板应具有抗故障电弧的性能。
固定模块式可采用单个或多个固定式断路器、传感器、监控电路组成一个功能单元的安装方式。
8.1.1 低压配电屏应由能承受一定的机械应力、电气应力及热应力的材料构成，此材料还应能经得起正常使用时也许碰到的潮湿的影响。
8.1.2 为了保证防腐，低压配电屏应采用防腐材料或在裸露的表面涂上防腐层，同时还要考虑使用及维修条件。
8.1.2.1 所有的外壳或隔板涉及门的闭锁器件、可抽出部件等应具有足够的机械强度以可以承受正常使用时碰到的应力。
8.1.2.2 导体应采用阻燃热缩绝缘护套，所有绝缘材料均规定阻燃，碰到火源时不产生有毒物质和不透明烟雾。
8.1.2.3 低压配电屏中电气元件和电路的布置应便于操作和维修。
8.1.3 110kV 及以上新建变电站的两段380V 工作母线，每段必须预留一回400A 的空气开关及相应电缆，并在适合的场地上配备开关箱，内设空气开关以备应急时接入发电车。开关箱的位置应考虑发电车易接入。
8.2 技术规定
8.2.1 具有外壳的电器应能承受安装和整合使用时所产生的应力，此外电器还应具有耐非正常热和火的能力及耐湿能力。
8.2.2 载流部件应具有适合其预定用途所必需的机械强度和载流能力。电气连接的接触压力不应通过绝缘材料来传递，除非金属部件中有足够的弹性来补偿绝缘材料任何也许发生的收缩和变形，可采用目测和相关产品标准中执行的实验顺序进行验证。
8.2.3 一次回路的电气间隙和爬电比距应符合GB7251.1 的规定；二次回路的电气间隙和爬电比距应符合表6的规定，并且屏顶上小母线不同相或不同极的裸露载流部分之间，裸露载流部分与未经绝缘的金属体之间，电气间隙不得小于12mm；爬电距离不得小于20mm。
表6 允许最小电气间隙及爬电距离（mm）

额定电压(V)
电气间隙
爬电距离
额定工作电流
爬电距离
≤63A
＞63A
≤63A
＞63A
≤60
3.0
5.0
3.0
5.0
60＜U≤300
5.0
6.0
6.0
8.0
300＜U≤500
8.0
10.0
10.0
12.0

8.2.4 电器的操动器应与带电部件绝缘，电气绝缘按额定绝缘电压和额定冲击耐受电压拟定。
8.2.5 电气的操作器运动方向宜符合GB/T 4205 的规定，并明确无误的标明｜(闭合电源)和O(断开电源)位置
和运动方向。
8.2.6 当电器带有指示其闭合和断开位置的装置时，这些位置应明显而清楚地指示出来。
8.2.7 当有一个极专门用于中性极时，此极的标志应能清楚地辨认，并以字母“N”代表。可以通断的中性极不
允许比其他极先分断后接通。
8.2.8 对外露的导体部件(如底板、框架和金属外壳的固定部件)除非它们不构成危险，否则都应在电气上互相
连接并接到保护接地端子上，以便连接到接地极或外部保护导体。保护接地端子应设立在容易接近便于接线之处，
并且当罩壳或任何其他可拆卸的部件移去时其位置仍应保证电器与接地极或保护导体之间的连接。保护端子应具
有适当的抗腐蚀措施，应能清楚而永久地辨认。
8.2.9 外部导体所连接的成套设备内的保护导体(PE,PEN)的截面积应按下述方法来拟定：
8.2.9.1 保护导体(PE,PEN)的截面积不应小于表7中给出的值。假如表7 用于PEN 导体，在中性电流不
超过相电流的30%的前提下是允许的。
8.2.9.2 假如应用此表得出非标准尺寸，那么应采用最接近的较大的标准截面积的保护导体(PE,PEN)。
8.2.9.3 只有在保护导体(PE ,PEN)的材料与相导体的材料相同时，表7 中的值才有效。假如材料不同， 保
护导体(PE,PEN)截面积的拟定要使之达成与表7相同的导电效果。
8.2.9.4 对于PEN 导体，最小截面积应为铜10mm2,或铝16 mm2。

表7 保护导体的截面积（PE,PEN） mm2
相导线的截面积S
相应保护导体的最小截面积(PE，PEN)
S≤16
S
16＜S≤35
16
35＜S≤400
S/2
400＜S≤800
200
800＜S
S/4

8.2.10 接线端子应符合如下规定：
8.2.10.1 接线端子的结构应保证良好的电接触和预期的载流能力，其所有的接触部件和载流部件都应由导电的
金属制成，并应有足够的机械强度；应能在适合的接触面间压紧导体，而不会对导体和接线端子有任何显著的损
伤。
8.2.10.2 接线端子的连接应用螺钉、弹簧或其他等效方法与导体连接以保证维持必要的接触压力。
8.2.10.3 接线端子应设计成不允许导体移动或其移动不应有害于电器的正常运营及不应使绝缘电压值下降至低
于额定值。
8.2.10.4 用于连接外部导线的接线端子在安装时应容易进入并便于接线。接线端子紧固用螺钉和螺母仅用于固
定接线端子本体就位或防止其松动。
8.3 变电站站用交流电源系统采用的ATSE应为PC级。
8.4 结构规定
8.4.1 380V 低压配电屏的数量应根据结构和馈线数量拟定，应考虑一定数量的备用回路。
8.4.2 380V 低压配电屏防护等级不低于IP30，设在控制室的屏柜尺寸宜与保护屏尺寸保持一致。
8.4.3 屏柜外壳防护等级不低于IP30，具有自然通风散热功能。
8.4.4 屏柜外壳应有足够的强度和刚度，应能承受所安装元件及短路时所产生的动、热稳定，同时不因成套设备
的吊运等情况而影响设备性能。
8.4.5 屏柜内布线应简明、清楚，并便于清扫，所有母线、导线、铜棒和接头带电部分都不得裸露，应有足够强
度的绝缘层全封闭密封，且标志清楚，接线美观，布局合理，便于更换、检修各元器件。
8.4.6 屏柜面板上固定的仪表、开关、及其它装置等，均应有铭牌。
8.4.7 接地母排应采用铜质材料，接地母排的截面积应不小于100mm2。屏柜就位后屏间母排必须互相连接好。
8.4.8 屏柜内主母线应采用阻燃绝缘铜母线，母线截面应按额定载流量选择，并应进行短路电流热稳定校验，及
按最大负荷电流校验其温度不超过绝缘体的允许事故过负荷温度。主母线及其相应回路，应能满足母线出口短路
时的动稳定规定。屏柜内主母线应设计在屏柜的上方，进线屏的三相进线铜母线应错落布置，避免相间短路。
8.4.9 各种信号灯、指示灯应采用新型节能灯。
8.4.10 端子排应排列整齐、层次分明、不重叠，便于维护拆装。各馈线的相线接入接线端子排前要压接好线耳
或接线柱后方可接入，零线接入零线铜排时必须压好线耳后方可接入。
8.4.11 各种指示表计、转换开关、指示灯、信号灯、参数调整旋钮等，应有明确文字说明及调节方向标记。
8.4.12 智能型成套设备屏柜除满足以上规定外，还应满足下列规定：
8.4.12.1 屏柜中必须考虑自动化系统的安装与调试以及运营可靠性，并为总线与其他母线分开布置留出足够空
间，使通讯线尽也许远离母线或与母线垂直走向。
8.4.12.2 屏柜中应有辅助电缆隔室用于布置各种控制信号线和作为通信电缆通道，应采用相应的抗干扰措施。
在辅助隔室中还应留有安装通信接口元器件、连接端子、电源模块等的空间。在主进线或其他柜体结构中，应有
专门隔室用于安装系统监控单元、控制电源和人机界面等。
8.4.12.3 对于抽屉式结构，应保证系统在实验、连接、分离位置时互相联锁，防止误操作。
8.4.12.4 柜内的控制和通信电缆应带有抗电磁干扰的屏蔽层，电缆屏蔽层可靠地接到接地导体表面。
9 站用电系统的继电保护、控制、信号、测量及自动装置
9.1 站用电保护
9.1.1 对高压侧采用断路器的站用变压器，高压侧应设立电流速断保护和过电流保护，以保护变压器内部、引出线及相邻元件的相间短路故障。保护动作于变压器各侧断路器跳闸。
9.1.2 站用变压器装设本体非电量保护。额定容量800kVA 及以上的油浸变压器，应装设瓦斯保护，保护动作于信号或跳闸。
9.1.3 低压侧中性点直接接地的站用变压器，宜装设下列单相接地短路保护之一：
9.1.3.1 装在站用变压器低压侧中性线上的零序过电流保护；
9.1.3.2 运用高压侧的过电流保护，兼作单相短路保护；
9.1.3.3 保护装置带时限动作于站用变压器各侧断路器跳闸。
9.2 控制和信号
9.2.1 对站用变压器低压总断路器、母线分段断路器以及站用变压器有载调压分接开关等元件，宜具有监控系统远方控制的功能。低压总断路器、母线分段断路器及其他需设控制回路的元件，应能在380V 低压配电屏上就地进行控制。
9.2.2 站用交流电源系统的事故、预告信号应接入站内监控系统。
9.3 站用专用备用电源自动投入装置应满足下列规定：
9.3.1 保证工作电源的断路器断开后，工作母线无电压，且备用电源电压正常的情况下，才投入备用电源；
9.3.2 自动投入装置应延时动作，并只动作一次；
9.3.3 工作电源恢复供电后，切换回路应由人工复归；
9.3.4 自动投入装置动作后，应发报警信号。
9.3.5 当采用智能型成套设备时，自动投入装置应配置手动/自动选择转换开关。
9.3.6 备自投充放电条件及动作逻辑
a）备自投充电条件：备自投投入工作、工作电源和备用电源电压正常、工作和备用断路器位置正常、无闭锁条件、无放电条件等。
b）备自投放电条件：断路器位置异常、手跳/遥跳闭锁、备用电源电压低于有压定值延时10S、闭锁备自投开入（站用变低压侧零序过流保护动作、380V 低压配电屏进线断路器过流保护动作）、备自投合上备用电源断路器等。
c)母联（分段）备自投装置动作逻辑：判工作电源电压低于无压定值、工作电源断路器电流小于无流定值，且备用电源电压大于有压定值，延时跳开工作电源断路器，确认断路器跳闸后，合母联（分段）断路器。备自投动作后，确认母联（分段）在合位。
9.4 测量
9.4.1 站用交流电源在本地可配置监控装置或表计显示装置，显示内容涉及交流进线电压、380V 母线交流电压、低压侧总进线交流电流、分电屏母线交流电压、分电屏交流进线电流、交流馈线单相电流等。
9.4.2 相关交流系统电气量应作为遥测量上送站内监控系统。具体遥测电气量信息见附录B。
9.5 220kV及110kV 变电站站用变采用保护测控一体化装置，500kV 变电站宜配置独立的站用变测控装置。
9.6 智能型成套设备应具有完整的监控功能，并至少具有以下的功能：
9.6.1 通讯功能：智能型成套设备的通讯系统可采用总线方式或其他数字通讯方式。监控单元应有足够的通讯接口，通信接口宜采用双以太网及RS-485接口，用于成套设备内部通讯及与变电站综合自动化系统通讯。与变电站综合自动化系统通信时，通信规约宜采用Modbus、103、DL/T 329规约。
9.6.2 模拟量测量功能：母线、主进线回路和380V 分电屏进线的三相电流、母线的三相电压、有功功率、无功功率、功率因数、有功电能、无功电能、频
