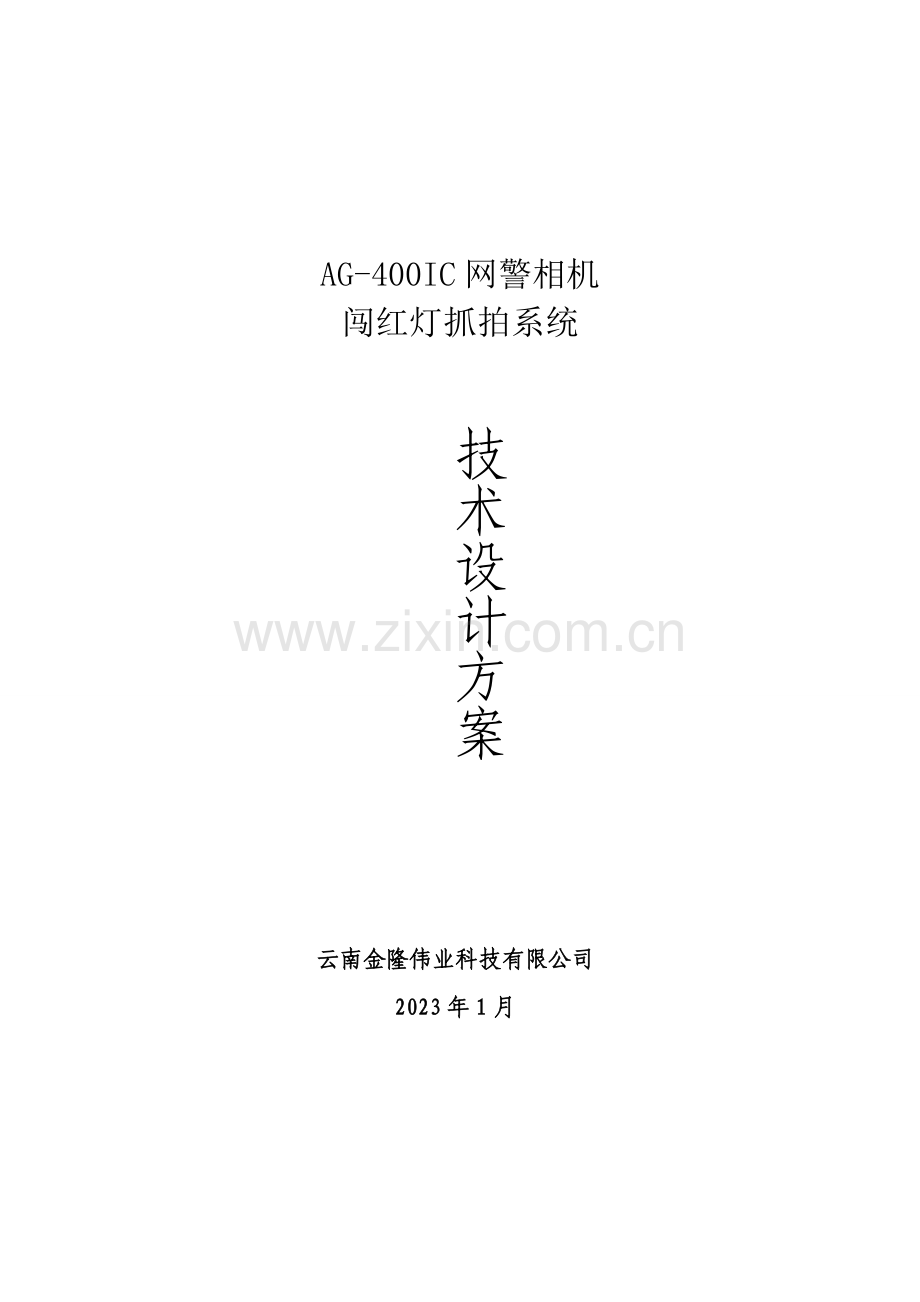

技术设计方案
AG-400IC网警相机
闯红灯抓拍系统
云南金隆伟业科技有限公司
2023年1月

目 录
1、系统描述、介绍 3
1．1 AG-400IC网警相机闯红灯违法抓拍系统特点 3
1．2 系统组成及工作原理 4
1．2.1 AG-400IC网警相机闯红灯违法抓拍系统组成 4
1．2.2 AG-400IC网警相机闯红灯违法抓拍系统工作原理 6
1．3 系统采用核心工作原理 10
1．3.1 检测单元 10
1．3.2 红绿灯检测原理 11
1．3.3 闯红灯车辆检测原理 11
1．3.4 图像采集单元 11
1．3.5 典型系统连接 13
1．3.6 网络传输单元 15
1．4 系统前端软件 19
1．4.1 图片数据下载软件设立 19
1．4.2 网警相机抓拍参数设立 20
1．5 管理平台 21
1．5.1 违章处罚软件的说明和图示 22
1．5.2 软件系统架构 24
1．5.3 功能描述 24
1．5.4 解决过程 25
1．5.5 记录查询 31
1．5.6 数据备份/恢复 31
1．5.7 指定格输出数据接口 32
1．5.8 支持信息 32
2、系统安装及设计标准 33
2．1系统设计标准 33
2．1.1经济性 33
2．1.2可靠性 33
2．1.3开放性 33
2．1.4兼容性 34
2．1.5易维护性 34
2．2系统安装标准 34
3、系统及设备的具体验收方法及标准 36
3．1实拍图片评价 36
3．2系统有效捕获功能 36
3．3系统稳定性 36
3．4系统功耗 36
3．5施工现场恢复情况 36
3．6系统移交 36
3．7工程资料归档 37
3．8相关验收表格 37
附录A．公司简介 39
附录B．公安部安全与警用产品检测报告 40
附录C．公安部交通安全产品检测报告 41

1、系统描述、介绍
1．1 AG-400IC网警相机闯红灯违法抓拍系统特点
1．1.1 AG-400IC网警相机融合“数码+视频”的技术，集两大优势于一身连续成像，单部网警相机准确反映违法车辆闯红灯过程，同时可以清楚分辨红绿灯状态（涉及箭头式红绿灯）、停车线、车牌颜色、车牌号码、车型以及车身颜色等，保证违法证据的充足可靠。
1．1.2 高清楚成像，AG-400IC网警相机系统采用400万像素分辨率图像捕获像机，抓拍图片尺寸高达2304*1712像素，图象分辨率达96像素/英寸，而图片大小约500k左右。
1．1.3 快速连拍，AG-400IC网警相机最快可达4张/秒，根据实际使用情况一般采用3张高速连拍、高清楚成像的方式来反映违法全过程，为执法提供有利证据。
1．1.4 超大视场宽度，AG-400IC网警相机采用三倍光学变焦镜头，使视场宽度可根据不同环境需要进行设立，可同时对1～4车道进行抓拍。
1．1.5 自控多网络传输，设计简朴，无需在道口安装任何工控机及视频采集卡，网络结构简朴。根据不同的环境条件进行选择，如ADSL、CDMA、GPRS、LAN和光纤进入等；

网络传输示意图
1．1.6 车辆检测采用地感线圈方式，保证了违法行为的有效检测率和准确率；
1．1.7 具有灵敏度自动提高的车辆检测技术，灵敏度提高的域值可调，可以有效检测高低盘车辆；
1．1.8 中心本地分布存储，网警相机自带80GB的IDE硬盘，在将违法数据实时传输到中心的同时本机仍然保存近20万张违法数据；
1．1.9 全面的稳定设计，保障设备在恶劣的工作条件下工作可靠。
1．2 系统组成及工作原理
1．2.1 AG-400IC网警相机闯红灯违法抓拍系统组成
AG-400IC网警相机闯红灯违法抓拍系统由：AG-400IC网警相机、车辆\信号检测单元、补光单元和后台管理单元构成：

1．2.1.1 系统组成设备清单
序号
名称
1
AG-400IC 网警相机
2
相机防护罩YA4718
3
AG-SD信号灯检测器（含5V直流开关电源）
4
AG-W4线圈信号检测器
5
闪光灯BY—400SD（含防护罩）
6
以太网互换机或集线器（HUB）
7
本地图片下载软件jpgdownload.exe(需JAVA平台支持)
8
网警相机专用处罚软件(需JAVA平台支持)
9
计算机：WindowsXP，配置不低于：主频1.5GHz、内存256M、硬盘80G
1．2.1.2 系统重要设备参数

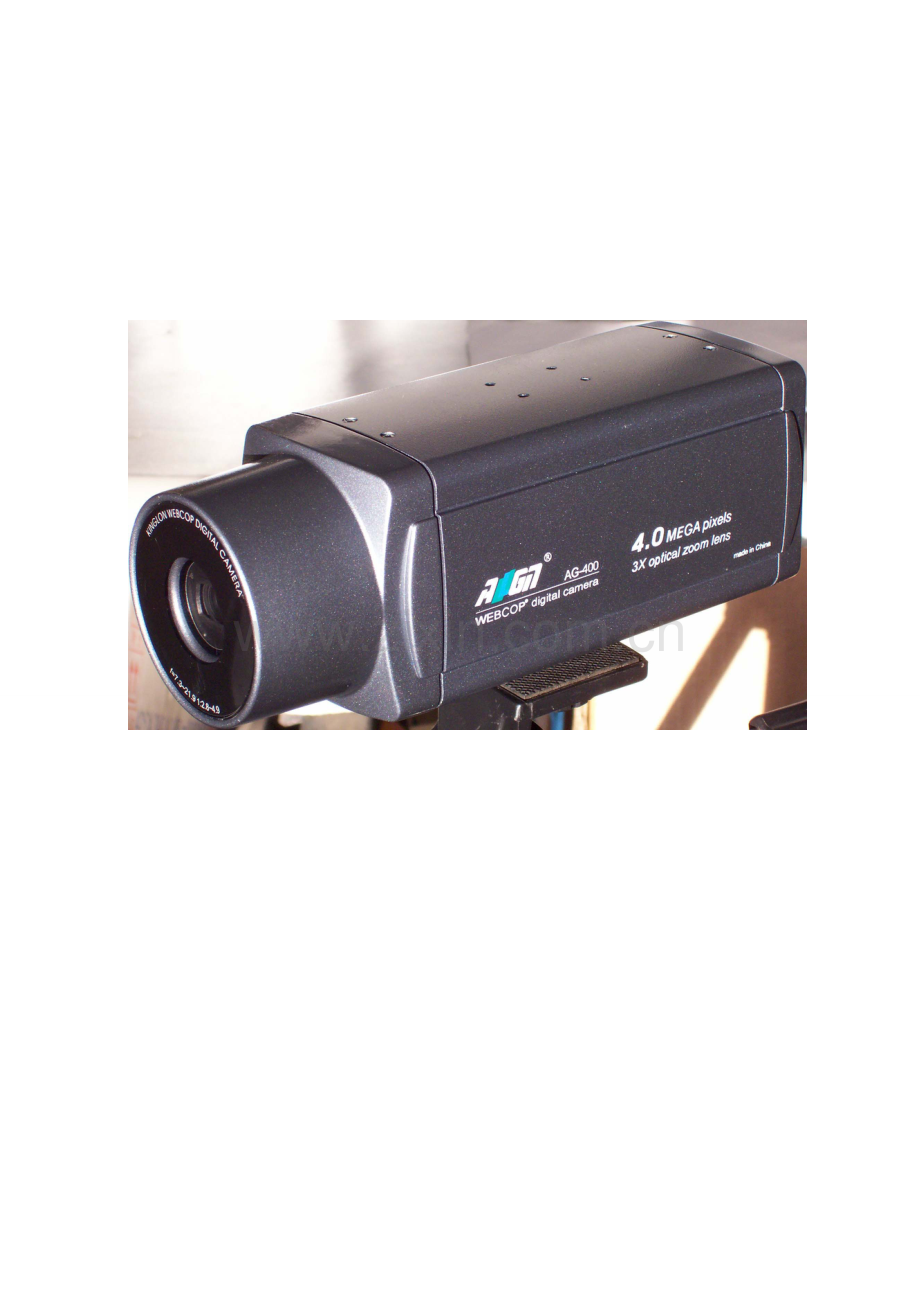

（1）AG-400IC网警相机技术参数
AG-400网警相机性能参数
电源输入
220V±20% 交流电
最小对焦距离
0.3 m
影像感光器
400万像素的CCD图像传感器
镜 头
倍 率
3倍光学变焦
焦 距
7.3～21.9mm
最大光圈
W = F / 2.8 , T = F / 4.9
快门速度
1/35秒～1/2023秒
图像总像素
2304×1712 pixels
触发方式
TTL电平（5V），下降沿触发；网络控制触发
内置硬盘
2.5英寸IDE硬盘
LAN接口速率
10/100Mbps
图片压缩格式
JPEG标准格式
图片传输方式
通过FTP协议自动传输到服务器；远程下载
抓拍响应时间
＜40毫秒
连续拍照间隔
≥380毫秒
内置实时时钟误差
±5分钟/月
外观尺寸（长×宽×高）
228.5（mm）×87（mm）×87（mm）
可靠性
MTBF>1年
环 境 参 数
工作温度
-20℃～+70℃
工作湿度
< 90%（+40℃时）
存储温度
-40℃～70℃

（2）AG-SD信号灯检测器技术参数
技术参数
最大信号灯检测个数
12个
检测方式
绿色信号灯的供电状态(有无交流220V)
检测结果输出方式
RS485总线通信
电源
＋DC5V ±10％
工作温度
-20℃～+70℃
工作湿度
< 90%（+40℃时）
存储温度
-40℃～70℃
功 耗
总功耗小于1W
外形尺寸
130mm×90mm
（3）AG-W4线圈信号检测器技术参数
技术参数
最大检测线圈数量
4个
线圈尺寸（推荐）
1800×600（mm）5至7圈
线圈线径
最小1mm
信号灯状态接受方式
RS485总线通信
触发输出电平
TTL电平，低电平有效
外接闪光灯数量
最多4个
闪光灯触发方式
低电平（0V）
电源
＋DC5V ±10％
工作温度
-20℃～+70℃
工作湿度
< 90%（+40℃时）
存储温度
-40℃～70℃
功 耗
总功耗小于0.5W
外形尺寸
130×90mm
1．2.2 AG-400IC网警相机闯红灯违法抓拍系统工作原理
红灯亮且有车辆通过时：假如在此红灯周期内有车辆越过停车线或继续前进，均会触发线圈，线圈发出信号，系统鉴定违法事件发生，发出控制指令拍摄过程照片（连续3张）。所得违法过程如下所示：
车辆闯红灯违法抓拍示意—白天(1)

车辆闯红灯违法抓拍示意—白天(2)
车辆闯红灯违法抓拍示意—白天(3)

车辆闯红灯违法抓拍示意—夜间(1)

车辆闯红灯违法抓拍示意—夜间(2)

车辆闯红灯违法抓拍示意—夜间(3)

所得到的违法照片，通过网络采用FTP方式并将违法照片自动传送到中心服务器。在所拍下照片的信息内容中，包含了车辆闯红灯的具体信息：日期、时间、地点及所属路口，照片自动生成文献夹以违法事件发生日期时间为文献名自动分类归档，提取方便快捷。
1．3 系统采用核心工作原理
1．3.1 检测单元
该单元涉及信号灯检测器、线圈信号检测器和地感线圈。信号灯检测器重要完毕红灯信号检测，线圈信号检测器完毕车辆检测。车辆检测采用地感线圈检测方式，目前使用的各种车辆检测方式中，只有地感线圈检测方式可以满足大于95%的闯红灯及逆行捕获率的规定。
地感线圈采用耐高温的单芯多股镀锡带护套电缆绕制而成，截面积为1mm2,通常绕5-7匝，线圈尺寸通常为60cm×180cm，埋设在停车线与斑马线之间。
在对过往车辆进行检测的过程中，可以通过调节地感线圈的线圈灵敏度来实现对不同类车型的检测，可以同时满足对大型车、中型车以及载客三轮摩托车的检测。

线圈埋设示意
1．3.2 红绿灯检测原理
目前路口使用的交通信号机大多是多相位红绿灯，因此，信号灯检测器将分别对每一个车道应遵循的信号灯进行检测，即分别将直行，左转、右转的红灯信号、绿灯信号和黄闪信号（220V交流电压信号）送至信号灯检测器，配合信号灯与车道地感线圈的逻辑关系，可以保证系统只对红灯状态下越过地感线圈的车辆进行拍照，比如在红灯信号消失、黄闪时间段内通过停车线的车辆，系统将不予拍照。
1．3.3 闯红灯车辆检测原理
埋设于车道的环形线圈由线圈信号检测器进行供电，因而形成一个磁场，众所周知，当有金属物体通过磁场时，磁场的磁通量将发生一系列的变化，而机动车可被视同金属物体。
在红灯信号时，当车辆通过线圈时（压上及离开），线圈所产生的磁场的磁通量将发生相应的变化，线圈信号检测器将会快速地检测到这些变化，并通过对这一变化进行分析解决来判断是否有车辆通过，当检测到在红灯状态下有车辆通过时，线圈信号检测器将立即触发AG-400IC网警相机对违法车辆进行连续抓拍。
具体检测抓拍过程：
1、在红灯信号时，当车辆压在线圈上，线圈信号检测器发第一个触发抓拍信号给相机，拍摄车辆压在停车线上的照片，如下图：

2、当车辆离开线圈，线圈信号检测器发第二个触发抓拍信号给相机，拍摄车辆离开停车线并继续前行的照片，如下图：

3、线圈检测器根据前面两次触发拍照的间隔，发送一个时间数据给相机，相机按照此时间值延时拍摄第三张照片，如下图：

注：如甲方规定连拍张数可设为4张，停车线前或后拍第一张视线圈埋设位置拟定。

这样的过程保证了假如车辆仅仅压线而没有继续闯红灯，系统将只拍摄一张照片，在后台解决中一张照片将不作为处罚依据。而车辆假如有闯红灯行为，不管车行速度是快还是慢，都能完整的获取符合GA/T496-2023标准中闯红灯行为记录的照片。
1．3.4 图像采集单元
图像采集工作重要由AG-400IC网警相机、闪光灯及相应的控制软件来完毕。
AG-400IC网警相机和闪光灯分别安装在横杆上，立杆安装位置通常在停车线后20米左右，从车辆尾部方向对车辆进行拍照。

路口前端设备安装示意图

现场安装布局图
1．3.5 典型系统连接

典型系统连接图
1、系统设备
1．1 道口设备箱
（1）信号灯检测板；
（2）5V直流开关电源；
（3）以太网互换机
1．2 前端抓拍单元
（1）网警相机；
（2）线圈检测板；
（3）地感线圈；
（4）闪光灯
2、道口设备箱设备连接
5V直流开关电源给信号灯检测板供电，信号灯检测板接受来自信号灯控制箱提供的相应方向的信号灯220V电压，并将检测到的信号灯状态通过485总线发送给前端抓拍单元的线圈检测板。
以太网互换机通过网线连接前端抓拍单元的4台网警相机，并通过Uplink口连接外部网络到中心。
3、前端抓拍单元设备连接
地感线圈直接连接到线圈检测板上的地感线圈接口。
网警相机提供5V直流电源给线圈检测板。
线圈检测板在检测到违章车辆的时候发送TTL电平（低电平有效）的照相触发信号给网警相机，网警相机在需要闪光灯的时候发送TTL电平（低电平触发）闪光同步触发信号给线圈检测板，线圈检测板在发送TTL电平（低电平触发）闪光触发信号给闪光灯。
网警相机上的RJ45接口通过网线与道口设备箱中的以太网互换机进行连接，来进行抓拍图片数据传输。
4、系统总接线说明
4．1 RS485通讯总线
道口控制箱的信号灯检测板与各个路口的线圈检测板通过RS485通讯总线进行通讯，RS485总线为串行连接，不可做星形连接。
4．2 网络数据线
相机通过网络数据线来把抓拍的违法图片数据传送至中心，每个相机都通过网络线与道口设备箱中的以太网互换机相连。
4．3 电源线
网警相机所需要的220V交流电源由道口设备箱中引出，接至每个路口的网警相机上。
1．3.6 网络传输单元
重要设备涉及网络端口设备和网络互换机。系统抓拍到车辆违法图片后，向中心进行传输。图片的获取有两种方式，一是通过网络将图片传送至指定的数据中心，传输网络可以是光纤、ADSL或其他有/无线网络；二是运用人工现场将图片下载到存储介质当中带回数据中心，如笔记本电脑现场下载等方式均可。
1．3.6.1 直接使用光纤传输

网络状况：最佳 ★★★★★
工作模式：如道口至中心有光纤直接连接，则模式为互换机(4口/8口)---光纤收发器----光纤----光纤收发器----互换机[视前端网警相机数量而定，选配互换机口数]----至违章数据存储服务器，工作站将存储服务器上取出照片，通过违章处罚软件，打印违章处罚告知书。
网络状况：基于光纤介质传输为最佳抱负传输方式，金属导线传输的信号会随着传输距离而有较大的衰减,有效传输距离较短。而光在光纤中传输的衰减较低,能保证信号传输较远距离，而保持的强度与稳定性，在实时性方面，得到保障。

1．3.6.2 使用ADSL网络传输

网络状况：较好 ★★★★
工作模式：在电信IDC机房进行服务器托管，在服务器上做好相关安全防范措施后进入公网internet,路口处申请一条包年ADSL，前端相片将违章照片通过公网传输至服务器，中心存储服务器通过ADSL进入公网，连接至服务器上将违章照片取下，最后通过PC工作站连入中心存储服务器，通过违章处罚软件，打印违章处罚告知书。
网络状况：基于ADSL公网传输，只需要在IDC机房进行服务器托管，就可以实现多个路口网络组建，克服了光纤不能到中心，而组建的稳定，实时的网络传输。

1．3.6.3 使用CDMA 1X网络传输

网络状况：良好 ★★★
工作模式：在电信IDC机房进行服务器托管，在服务器上做好相关安全防范措施后进入公网internet,路口处使用CDMA，无线网络，将前端相片将违章照片通过公网传输至服务器，中心存储服务器通过ADSL进入公网，连接至服务器上将违章照片取下，最后通过PC工作站连入中心存储服务器，通过违章处罚软件，打印违章处罚告知书。
网络状况：基于无线网络传输，只需要在IDC机房进行服务器托管，路口使用CDMA无线网络传输就可以实现多个路口网络组建，克服了光纤不能到中心，路口无ADSL情况下,组建的良好的，实时的网络传输。

1．3.6.4 使用电信E1网络传输

网络状况：最佳 ★★★★★
工作模式：通过租用电信E1网络,两端加上以太/E1协议转换器,使路口与中心相连,将前端照片传至违章数据存储服务器，工作站将存储服务器上取出照片，通过违章处罚软件，打印违章处罚告知书。与光纤传输模式基本同样,只是两端加了以太/E1协议转换器.
网络状况：如路口离中心较远,无法拉置光纤,ADSL等情况下,不考虑无线传输的话,可考虑租用电信E1网络,专线网络可保证网络的稳定性,网络传输情况为最佳,但是局限性的地方运维造价方面较高.

1．4 系统前端软件
1．4.1 图片数据下载软件设立

该软件合用于没有网络接入条件，单机工作环境下取数据；也可用于在网络通讯出现故障时根据状态文献报告的故障时间段，下载故障时间段内没有自动上传的违法图片。通过网络线（RJ45 交叉线）使设备与计算机相连接，并且核对设备IP地址与计算机IP地址在同一网段上。
[用 户 名]：admin（默认）
[密 码]：00000000（默认）
[设 备 IP]：所要下载数据的设备IP（格式：XXX.XXX.XXX.XXX）
[端 口 号]：7 (不可更改)
[下载时间段]：所需下载图片的时间段，结束时间必须大于起始时间。
[图片保存途径]：下载数据所要保存的途径
完毕所有设立后点击 [开始下载] 进行下载。

1．4.2 网警相机抓拍参数设立

控制按钮区
功能设立区

控制按钮区：
[图像模式]：可选择图片模式，彩色模式/黑白模式。
[缩 放]：对相机镜头控制，镜头伸/缩控制，调节视场范围。
[闪 光]：对闪光灯的闪光强度进行调节。
[增 益]：可对画面增益进行调节。
[亮 度]：可对画面亮度进行调节。
[调 焦]：对相机焦距进行调节。
[闪光门限]：对闪光灯的闪光门限进行调节。
[镜头关闭]：镜头收回（关闭）。
[镜头启动]：镜头启动。
[时间调校]：使网警相机内部时间与当前计算机时间同步。
[拍 照]：手动拍照，调试时使用。
功能设立区：
[拍照地点]：修改照片左上角水印（拍照地点）。
[设备密码]/[确认密码]：对设备操作登陆密码进行修改、核对。
[IP地址]/[子网掩码]/[网关]/[DNS]：相机网络功能设立。
[FTP IP]：目的（中心）FTP服务器地址，即图片自动传输目的地。
[FTP 用户]：FTP服务器上登陆用户名。
[FTP 密码]：FTP服务器上登陆密码。
[其他参数]：用于设立线圈灵敏度、拍照间隔及连拍张数。
[出厂设立]：恢复设备出厂预设值。
[退 出]：退出调试页面。
1．5 管理平台
该单元由计算机硬件及专业的管理软件组成，硬件重要有数据服务器、计算机工作站、网络设备、打印设备以及电源设备等。
当数以万计的违章照片和录像资料被送回中心计算机后，管理工作变的十分重要和烦琐，一套功能完善的管理软件是非常必要的。
实时动态管理软件具有3大显著功能：多道路多设备集中管理、实时监控设备运营情况、及时发现设备故障并快速告知相应负责人员维护。
AG-400IC采用B/S结构式的网络管理软件，可以同时对成百上千台网警相机进行统一高效管理维护，对所有设备运营情况实时监控，对设备运营故障情况及时报警，并提醒故障信息，可在第一时间获知并及时维护，同时能获知设备故障地的交通道口准确地址。该中心软件不仅可以将故障信息显示在电脑屏幕上，同时还可通过多种途径（如手机短信）将此信息告知到该设备用户、管理负责人、维修\维护工程师、设备产商等，使用户对设备维护更加简朴快捷，使故障解决更加及时。并且保存每台设备的运维记录，如：何时发生过故障、故障维修情况、相关维护人员、故障维修周期等详尽记录。
1．5.1 违章处罚软件的说明和图示
本系统是对网警相机使用FTP方式传输的图片整理成对于交警部门可以作为违法解决依据的图片组及相关的处法信息要素。
本系统的使用可以将工作的部分流程使用计算机的办公自动化解决，可以极大的提高办公的效率和准确限度。此外，可以便捷的按条件查询所要的图片（或图片组）资料，方便相应政策的调整等。
本系统采用C/S架构，JAVA开发平台，系统移植性好，提高系统的可扩展性、可维护性和交互性。该系统相对独立，接口实现简朴、安全，可操作性强。系统界面如下：

软件界面直观，操作简便，只需在录入违法图片之后对违法行为、号牌种类、车辆类型进行下拉菜单选择，而号牌号码会根据号牌截图自动辨认并录入。在号牌号码辨认并录入以后，可以手动录入车主相关信息，也可系统自动从车管所数据库录入相应的车主信息。

当违法信息录入完全之后，通过打印告知的相关设立，即可生成完整的道路交通违法解决通（告）知书，如下图：

1．5.2 软件系统架构

1．5.3 功能描述
1．5.3.1 系统维护
在应用软件进行处罚解决之前，先要对系统维护项目进行预先设定。
涉及：部门维护、用户管理、路口维护、常用号牌。
1．5.3.2 事实录入
对于图片依据录入的路口信息分组图片、所属路口，时间等违法要素进行自动分组存储至服务器相应文献夹中，选择相应目录提取后写入数据库中。
1．5.3.3 图片有效确认
对图片信息自动读入的图片选中一张作为典型图片进行人为确认，确认图片是否是可作为违法解决使用的图片。
1．5.3.4 打印告知
对有效图片进行车主相关信息的录入，打印道路交通违法解决通（告）知书。
1．5.3.5 记录查询
可以按条件（车牌、时间、违法地点）查询违法相关信息。只能查询已打印过的违法信息。
1．5.3.6 数据备份
将可作为违法解决的信息备份到外其它设备（刻到光盘）。
1．5.3.7 指定格式导出数据接口
可以根据其它处罚软件需要的格式导出，此功能需要针对某一处罚软件开发。
1．5.4 解决过程
1．5.4.1 系统维护
在运用软件进行违法图片解决之前，应先对系统维护中的各项进行设定，以使软件可以完整的运作。系统维护项目涉及：部门维护、用户管理、路口维护、常用号牌四项设立。系统维护界面如下：

1、部门维护
手动录入违法解决单位的相关信息，在打印出来的道路交通违法解决通（告）知书上将体现这些信息。

2、用户管理
对使用本系统的用户进行管理。
3、路口维护
手动录入路口设备的相关信息，在进行事实录入的时候系统会根据录入的路口设备信息，自动显示违法图片的拍摄地点。

4、常用号牌
手动录入常用的号牌，以便在事实录入的时候进行相应的号牌选择。

1．5.4.2 事实录入
选择相应的违法图片存储文献夹，系统会自动录入违法解决图片。

对指定文献夹下的图片选择后系统会提取相关信息，涉及违法时间及违法地点。

其他相关信息可通过下拉菜单进行选择录入，如下图：

通过点击图片中违法车辆车牌部分，系统会自动生成车牌特写，如下图：

而软件的车牌自动辨认功能可以将辨认出的车牌信息自动录入（车牌较模糊无法辨认的也可手动进行录入），如下图：

1．5.4.3 图片有效确认
◆确认内容
确认拍照的图片是否可作为违法解决依据，如车牌是否看得清、有无违法、违法车量是否是机动车量等。
◆操作流程
1． 选中典型的其中一张图片
2． 确认是否违法
3． 确认车牌是否看得清
4． 若车牌看得清后输入车牌；若车牌看不清设为无效图片
1．5.4.4 打印告知
1、操作流程
a. 录入违法车辆车主信息

在系统自动辨认（或者手动录入）违法车辆号牌之后，需要进行车主相关信息的录入，此环节可以通过以下两种方式进行录入：
（1）手动录入：
操作人员可以通过进入车管所数据库查询相应号牌的车主信息，然后手动录入信息。
（2）自动录入：
车主相关信息的自动录入功能必须通过交警大队或者中队跟车管所沟通，取得车管所相应的数据库使用接口授权号，方可自动从车管所数据库录入车主信息。
b. 点击“打印告知”
c. 打印查询

d. 指定打印记录

2、道路交通违法解决通（告）知书样式

1．5.5 记录查询
1．5.5.1 查询条件
可根据日期、号牌号码、号牌种类以及违法地点对记录进行查询。

注：查询只能显示已经打印过告知的记录。
1．5.5.2 查询显示内容
涉及：车牌号码、违法地点、违法时间、车主、车主联系电话、车主联系地址。

1．5.6 数据备份/恢复
本系统是采用微软公司的ACCESS数据库，使用ACCESS因素是他的数据库存贮形式是使用文献。这样只要备份这个数据库文献就可以。
1．5.7 指定格输出数据接口
操作流程
1． 得到其它软件（如处罚软件）的数据导入接口。
2． 编写与其它软件导入接口相接的数据导出方式。
3． 导出数据。
4． 使用其它软件（如处罚软件）来用使用本系统的的数据。
1．5.8 支持信息
支持软件
Java运营环境：jre-6-windows-i586.exe或以上版本。
设备
a. 具有PIII450、256兆内存配置的计算机就可运营本系统。
b. Microsoft鼠标或其它兼容鼠标。
c. 最少60GB的硬盘空间，常规需要120MB硬盘空间。
d. 刻录光驱，DVD刻录或VCD刻录。
e. VGA显示器或更高。
f. Windows95中文版或Windows NT中文版或更高。
g. 一般计算机外设，如：打印机、扫描仪。配置网络环境。传输速度达成30K/秒以上

2、系统安装及设计标准
2．1系统设计标准
2．1.1经济性
采用成熟的系统和技术，坚持性能价格比最优的原则，尽也许减少用户的投资，同时考虑了设备的可靠与稳定，减少用户的维护费用，延长设备的使用寿命。
2．1.2可靠性
由于本系统工作于室外全天候无人值守的环境，其运营可靠性将是衡量本项目成功与否的关键所在。系统在软、硬件系统方面必须具有可靠性，部件产品选型和具体施工工艺等方面更要严格筛选，选用可靠性、稳定性强，可以适应野外恶劣环境工作的产品，同时采用有效的防雷、接地、稳压等措施。室外机柜是特别设计的，具有防盗、耐高温、抗寒、排风等特点，使用的电气接线端子、过载、漏电及断路保护装置、避雷装置、熔断器等装置均符合国家有关电气安全标准规定。采用模块化软件设计，提高软件运营的稳定性，专门配置软硬件看门狗，系统遇意外后可自动重启。
本系统工作在计算机网络环境下，充足关注系统的安全性，通过在系统软件平台选取、系统管理权限设立，信息传输访问方式设定和网络安全防护措施等各个环节入手，为本系统的稳定高可靠性提供保障。
2．1.3开放性
系统必须符合有关国际通用标准、协议或规范，国家与部颁标准及规定的规定；要从技术和管理体制上保障信息共享和综合运用，规定系统的操作平台、通讯接口与协议等是开放的(标准或公开的)，可实现互联互通并支持二次开发或功能调整。
2．1.4兼容性
系统应用软件能与目前采用的公安交通管理信息系统和交通违法解决系统兼容。只要取得其它软件（如处罚软件）的数据导入接口，编写与其它软件导入接口相接的数据导出方式，即可导出数据，也可使用其它软件（如处罚软件）来用使用本系统的数据。

2．1.5易维护性
本系统在设计时充足考虑了系统的易维护性，保证系统在使用中出现故障时在最短的时间内恢复运营。
各关键设备具有有自动记录运营日记功能，设备的重要运营活动都记录在日记中。系统可以自动分析运营日记，以了解系统的运营状况，为系统维护提供依据。路口系统的运营参数和应用软件可以在管理中心修改和更新。这样，尽量减少了人工干预，实现了快速故障和网络化的维护与管理，保证了系统的易维护性。
2．2系统安装标准
根据工程勘察结果（草图及勘察人员的记录），用标准作图方式设计以下内容：
设备杆位，设备布置位置设计：
杆位选择：一般情况，设备杆距离停车线20米，首选车道中央隔离带，另一方面为路边绿化带（或人行道靠近机动车道一侧）
横杆高度：首选距车道地面高5米，根据道路实际限高作调整
横杆长度：长度5米，如机动车道数4车道以上（视协议情况而定），可适当加长，原则是尽量使网警相机靠近所拍摄车道的中间位置，横杆上预留设备连线出线孔，位置参考相机、闪光灯位置。
基坑：基坑大小根据立杆厂家推荐尺寸定
选杆标准（推荐）：正面12级风不倒伏且在正面5级风下偏摆小于10厘米
相机、闪光灯位置：尽量使网警相机靠近所拍摄车道的中间位置，闪光灯距离网警相机1米
（1）线路走线及缆沟设计：根据选定的杆位，拟定并图示标出线路走向、需开挖的，标注开挖尺寸，计算各种开挖总长度。
一般原则：
l 绿化带缆沟位置选择绿化带边沿，缆沟截面：宽20厘米，深30厘米
l 人行道缆沟开挖选择直线开挖，缆沟截面：宽20厘米，深30厘米
l 路面缆沟与行车方向垂直或平行，采用用路面切割机切割边沿后开挖的方式，缆沟截面：宽15厘米，深15厘米
l 线圈槽：距离停车线60厘米，呈矩形180厘米60厘米横向布置，倒角14厘米×14厘米
（2）红灯检测器位置设计：首选在红绿灯控制箱内放置红灯检测器及其他网络连接设备，如实际条件不允许，可考虑在立杆上放置独立的设备箱，红灯检测器及其他网络连接设备放置在设备箱中。
（3）网络选择：根据协议情况，依次优先选择如下方式的网络连接
l ADSL方式：在用户可连接公网且可引入固定电话线路时选择此方式
l 光纤方式：用户条件允许且无与因特网连接条件时选择此方式
l 无线方式：以上两种方式均不可用时选择CDMA、GPRS、微波通讯方式
（4）防雷设计：AG-400IC电子警察系统的各核心设备不自带防雷设计，故在工程设计阶段需对雷电威胁作出评估，并在设计中考虑防雷措施。推荐按照雷电威胁限度由低到高采用下列措施：
A. 杆子、设备箱、红绿灯控制箱机壳接地
B. 电源线、网络线、信号传输线（485）采用屏蔽，且线缆护管采用镀锌钢管，钢管与A中接地系统连接
C. 网络接口采用以太网防雷器、485接口采用485防雷器、电源（AC220V）采用电源防雷器进行保护，防雷器接地良好且与A中接地系统相连
3、系统及设备的具体验收方法及标准
3．1实拍图片评价
评价内容：白天及夜晚画面清楚度，画面亮度满足方案需求
误拍率及漏拍率：根据客户规定调整线圈检测灵敏度后，对涉及自行车、电动助力车、两轮摩托车等不拍照，否则视为误拍，但对轿车、卡车等应尽也许减少漏触发。
3．2系统有效捕获功能
系统可以捕获所有违章闯红灯的车辆，在监控区域内规范行驶的车辆，图像捕获准确率达95%以上，抓拍照片可用率达成90％以上。
3．3系统稳定性
重要考核内容为：FTP传输无中断、图片质量（亮度、清楚度、颜色）无大幅变化、网警相机功能稳定、误拍率无显著变化、拍照时间无超过允许范围的误差
3．4系统功耗
系统功耗不高于各设备额定功耗之和
3．5施工现场恢复情况
因施工开挖的路面、缆沟在施工完毕后恢复原状或恢复整洁且不影响开挖处的使用
3．6系统移交
移交内容涉及：
a) 完整且能正常使用的系统
b) 系统竣工资料：竣工图、系统说明、设备安装使用说明书
c) 各设备参数：含拍摄地点、IP地址、FTP设立、网关、DNS设立
d) 系统售后服务信息：售后服务联系人、联系电话、传真、E-mail等
3．7工程资料归档
工程结束后，对下列资料归档：
l 客户资料：单位负责人、操作人员联系方式
l 产品资料：网警相机、线圈检测器、红灯检测器、闪光灯的型号、编号、出厂日期
l 工程资料：工程协议、设计图纸、竣工图、材料清单、调试记录、现场照片
l 其他：培训记录、验收表、费用清单

3．8相关验收表格

设备安装检查质量评估表
工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

项目技术负责

设备
检查项目
验收规范的规定
施工单位检查评估记录
监理（建设）单位验收记录
网警相机
规格型号
符合设计规定

设立位置,视野范围
监视范围内不应有障碍物

图象质量
400万象素连续抓拍，清楚分辨车牌，车体特性

相机安装质量与紧固情况
紧固

通电实验
正常

线圈检测器
规格型号
符合设计规定

安装位置、设立条件
符合设计规定

通电实验
正常

信号检测器
规格型号
符合设计规定

设立条件
符合设计规定

通电实验
符合设计规定

其它设备
安装位置与安装质量
符合设计规定

通电实验
正常

电(光)缆敷设
敷设与布线
布置合理、整齐，安装牢固

电缆排列位置、布放和绑扎质量
整齐，安装牢固

地沟、走道支铁吊架的安装质量
横平竖直

埋设深度及架设质量
符合设计规定

焊接及插接头安装质量
连线对的

接线盒接线质量
连线对的

防雷接地
接地材料
符合设计规定

接地线焊接质量
连线对的

接地电阻
<4欧姆

施工单位检查结果评估

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师
（建设单位项目专业技术负责人）： 年 月 日

附录A．公司简介
云南金隆伟业科技有限公司原名昆明金隆伟业商贸有限责任公司，成立于1995年，2023年11月更名为云南金隆伟业科技有限公司。注册资金1250万，是一家正在蓬勃发展的，致力于电子与信息技术服务和科技产品应用开发的现代高科技自主研发公司。
通过10余年开拓创新，金隆伟业现已形成技术工程设计与施工、技术产品研发、产品销售三足鼎立的发展态势，成功跻身于云南电子与信息技术行业前列。
2023年，金隆伟业全面完毕公司技术转型、深化经营发展和技术支持体系建设。在此期间，成立金隆电子技术研究所，并在深圳建立前沿开发机构，获得计算机软件著作权登记证书、全国工业产品生产许可证等相关产业领域多项资质认证。成功开发多个系统产品和应用软件,独立承担政府部门科技项目研制任务，形成了系列化自主产品体系。
崭新的金隆伟业将研发重点立于安防和智能交通领域，立志成为数字城市安全领域领先的高科技公司。公司不断通过技术创新、营销创新、管理创新和服务创新，规范高效的运营机制、科学健全的研发体系，以及与国际技术市场的紧密合作，将前沿技术转化为产品。目前，金隆伟业现已自主研发出具有系统功能一体化、实时动态管理、网络化传输、本地储存、超低能耗的“网警技术通用平台”，在这一通用平台上进一步研制出了应用于交通违章捕获和重要出入口高清图象捕获的前端硬件，较于同类智能交通和银行安防系统，它的创新之处在于系统功能一体化、实时动态管理、图像高清楚、网络传输、本地存储、超低能耗，是目前相关领域最新技术成果。也使金隆伟业成为国内安防领域少数具有核心自主知识产权的技术领先公司。
金隆伟业之所以能在剧烈的市场竞争中连续、稳健发展，得力于公司旗下拥有一支技术全面、经验丰富、敬业创新的专家队伍。这些来自电子工程、无线电、通信工程、计算机、自动控制、销售管理等领域的优秀人才，竭力为客户提供权威、全面的服务，也为金隆伟业发明了一个又一个新的事业高峰，使金隆伟业成功实现2023营业额连续增长，荣获中国农业银行AA级公司信用认证。
附录B．公安部安全与警用产品检测报告

附录C．公安部交通安全产品检测报告
