仪表技术协议.doc

陕西阳山庄水泥有限公司仪表招标文件
招标文件

标书编号：SXHC—YSZ—61

工程名称：陕西阳山庄水泥有限公司4500t/d
高固气比预热预分解窑水泥生产线建设工程

招标内容：仪表

陕西阳山庄水泥有限公司
2010年1月

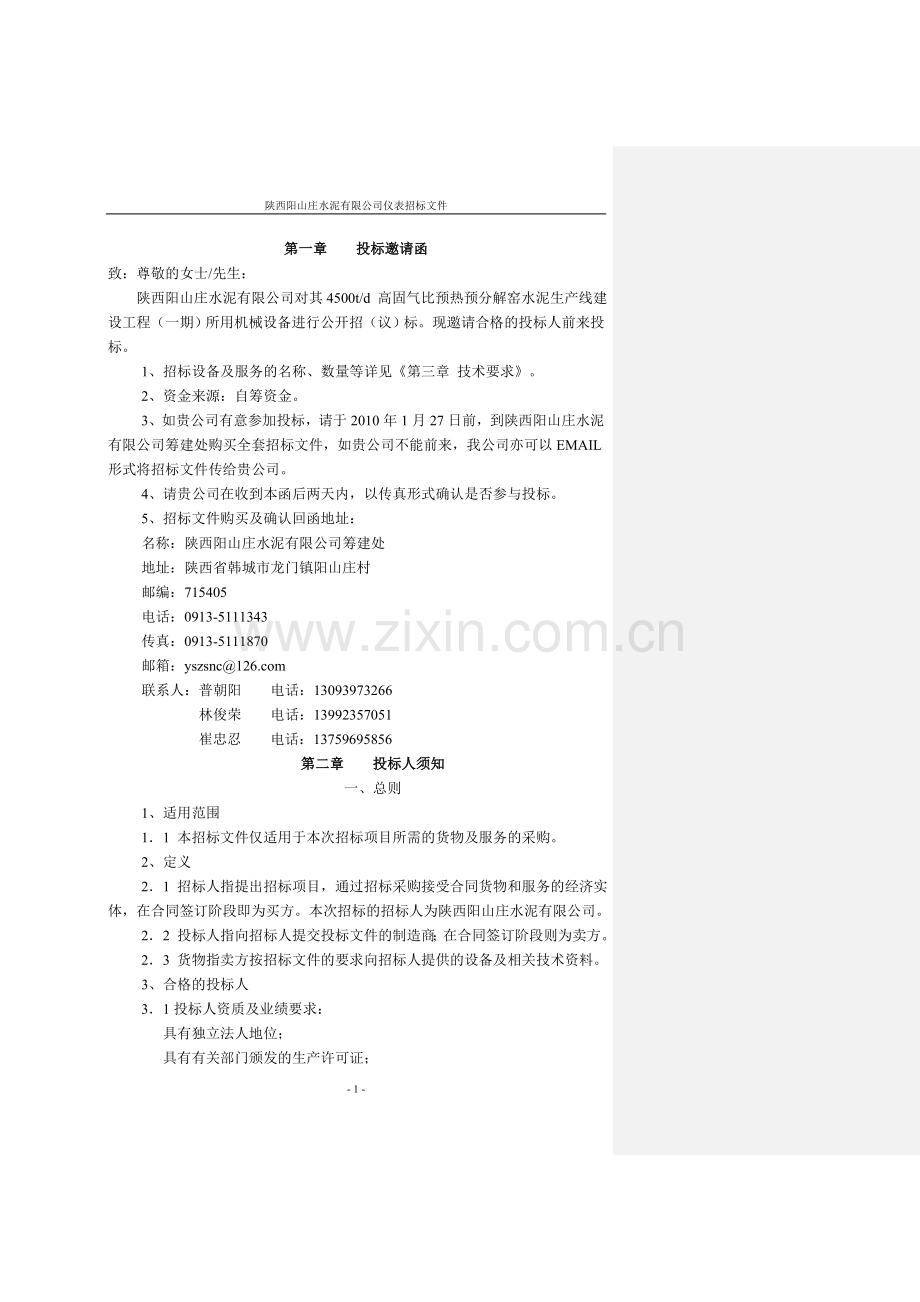

第一章 投标邀请函
致：尊敬的女士/先生：
陕西阳山庄水泥有限公司对其4500t/d 高固气比预热预分解窑水泥生产线建设工程（一期）所用机械设备进行公开招（议）标。现邀请合格的投标人前来投标。
1、招标设备及服务的名称、数量等详见《第三章 技术要求》。
2、资金来源：自筹资金。
3、如贵公司有意参加投标，请于2010年1月27日前，到陕西阳山庄水泥有限公司筹建处购买全套招标文件，如贵公司不能前来，我公司亦可以EMAIL形式将招标文件传给贵公司。
4、请贵公司在收到本函后两天内，以传真形式确认是否参与投标。
5、招标文件购买及确认回函地址：
名称：陕西阳山庄水泥有限公司筹建处
地址：陕西省韩城市龙门镇阳山庄村
邮编：715405
电话：[phone]
传真：[phone]
邮箱：yszsnc@
联系人：普朝阳 电话：[phone]
林俊荣 电话：[phone]
崔忠忍 电话：[phone]
第二章 投标人须知
一、总则
1、适用范围
1．1 本招标文件仅适用于本次招标项目所需的货物及服务的采购。
2、定义
2．1 招标人指提出招标项目，通过招标采购接受合同货物和服务的经济实体，在合同签订阶段即为买方。本次招标的招标人为陕西阳山庄水泥有限公司。
2．2 投标人指向招标人提交投标文件的制造商；在合同签订阶段则为卖方。
2．3 货物指卖方按招标文件的要求向招标人提供的设备及相关技术资料。
3、合格的投标人
3．1投标人资质及业绩要求：
具有独立法人地位；
具有有关部门颁发的生产许可证；
近3年生产同类设备的业绩；
能证明投标人资质、能力、信誉、财务状况等的其它资料。
3．2凡符合本招标文件投标资格证明文件要求，有能力提供招标文件要求的货物及服务的制造商均为合格的投标人。
3．3投标人必须购买招标文件并按投标邀请函规定的时间登记备案。
3．4投标人应遵守《中华人民共和国招标投标法》及其它有关的中国法律和法规。
4、投标要求
4．1投标应以人民币填报投标报价，合同实施时亦以人民币支付。
4．2投标费用为人民币500元整（投标时交现金），投标保证金为投标总价的1.0%（以电汇形式办理），电汇信息如下：
单位名称：陕西阳山庄水泥有限公司
开户行：中国农行银行韩城市支行营业部
账 号：26-545301040009486
4．3投标有效期90天（自开标日期算起）；
4．4标书份数为一正四副；
4．5标书递交时间：2010年1月27日 8:00以前。
开标时间：2010年1月27日 8:30
开标地址：陕西省韩城市龙门镇。
4．6标书递交地址：陕西省韩城市龙门镇阳山庄水泥有限公司筹建处办公室。
5、其它
5．1无论投标过程中的做法和结果如何，投标人均应自行承担与参加投标有关的全部费用。
5．2无论投标结果如何，招标人均无向投标人解释其中标/未中标原因的义务。
5．3无论投标结果如何，投标人的投标文件均不退还。
二、招标文件说明
1、招标文件的组成
1．1招标文件用以阐明招标人所需货物及服务、招标投标程序和合同格式。招标文件由下述部分组成：
投标邀请函
投标人须知
技术规格
1．2投标人应按招标文件要求提供全部资料，并对招标文件的商务条款和技术条款作出实质性响应。未满足要求者，有可能导致投标文件被拒绝。
2、招标文件的澄清
2．1如果投标人对招标文件有需要澄清的问题，可电话或书面联系招标人。招标人视情况答复，对重要的澄清内容，招标人会答复所有的投标人。
3、投标费用
3．1无论投标过程中的做法和结果如何，投标人承担与准备和递交投标书有关的费用，招标人在任何情况下不负责该费用。
3．2投标保证金
3.2.1投标人须提交规定数量的投标保证金及标书费，作为其投标文件的一部分。
3.2.2投标保证金用于保护招标人免受投标人的行为而引起的风险，投标人如发生如下行为将被没收投标保证金：
在投标有效期内撤回投标；
通知中标后因自身原因未在规定的时间内签订合同；
在投标文件或其他证明材料中提供虚假证明，谋取中标的；
在投标过程中存在串标、行贿等违法行为的。
3.2.3未中标的投标人的投标保证金将在中标人确定后七日内原额退还。
3.2.4中标人的投标保证金，在双方签订合同后原额退还。
三、投标文件的编写
1、投标书格式
1．1投标人应提供满足招标文件要求的投标书，主要内容如下：
开标一览表（必须单独封装）
分项价格
两年备品备件价格表
技术条款偏离表
投标人提供货物的资格审查文件
设备详细的性能说明及使用寿命承诺（包括关键部件使用寿命承诺）
服务承诺
其它证明资料
2、投标货币
投标书及开标一览表中的报价货币应采用人民币。
3、投标人的合格性和资格的声明文件
3．1投标人须提交证明其有资格进行投标和有能力履行合同的文件。
3．2投标人具有履行合同所需的财务、技术和生产能力。
3．3投标人近三年来生产同类设备的业绩。
4、货物的合格性并符合招标文件规定的声明文件
4．1投标人须提交声明文件，证明其拟供货物和服务的合格性并符合招标文件的规定。
4．2上述声明文件应是文字资料、图纸和数据，并须提供：
4.2.1生产许可证等资质证明文件复印件（投标时交验原件）；
4.2.2货物主要技术性能的详细描述；
4.2.3技术偏离表；
4.2.4投标货物的制造、试验等方面所采取的技术措施和组织措施；
4.2.5投标货物质量保证、检验保证和测试手段；
四、投标文件的递交
1、投标文件的密封和标记；
1．1投标人应将投标文件正本和副本以内外信封密封，并分别注明。
1．2投标人必须提供投标文件电子文本并与投标文件正本一起封装。
1．3投标人必须提供投标设备及相关产品的介绍样本。
2、投标日期
2．1投标截止时间为：2010年1月27日 8:00。
2．2因修改招标文件推迟投标截止时间时，则按招标方修改通知规定的时间递交，同时各方的权利和义务应延期至新的投标截止时间。
五、开标和评标
1、招标人将按招标文件规定的时间和地点开标。届时投标人需派代表和有关技术人员参加。参加会议的投标人代表应签名报到，以证明其出席开标会议。开标会议由招标方组织并主持。如在投标截止时间递交投标文件的投标人少于三个，招标人有采取重新招标的权利，且不承担任何费用和责任。
2、投标文件有下列情况之一者，将视为投标无效：
2．1投标书无法定代表人（或授权代表人）签字和加盖单位公章；
2．2未经密封和加盖单位公章；
2．3投标截止时间后递交投标文件的；
3、开标时招标人经投标人确认其投标文件密封、标志情况等正确无误后，由工作人员拆封并公开唱标。唱标后招标人即开始评标，如有疑问将通知投标人当面澄清。
陕西阳山庄水泥有限公司4500T/D熟料水泥生产线一期工程
仪表

技

术

文

本

陕西阳山庄水泥有限公司
日 期：2010年1月

目 次

1. 总则
2. 技术要求
3. 设备规范
4. 供货范围
5. 技术服务
6. 备品备件及专用工具
7. 质量保证和试验
8 .包装和运输
一、总则
1.1本招标文件适用于陕西阳山庄水泥4500T/D水泥熟料水泥生产线建设一期工程.
1.2 本招标文件包括温度、压力、料位，辅助设备系统的功能、结构、性能设计、以及安装和实验、测量准确度等方面的技术要求.
1.3 本招标文件所提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文.投标人应保证提供符合国家有关安全、环保等强制规范要求和现行中国或国际通用标准的优质产品.
1.4 投标人对所列举投标供货范围的本体及其辅助设备负有全责,即包括分包(或采购)的产品.凡在投标人供货范围之内的外购件或外购设备,在技术上、质量上仍由投标人负责归口协调,整体性能由投标人负责.
1.5 投标人提供的设备及零部件应是全新的、工艺和技术先进的,并经过运行实践已证明是完全成熟可靠的产品.
二、供货范围
2.1一般要求
2.1.1投标人保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的、且设备的技术经济性能符合招标文件的要求.
2.1.2 投标人按照供货范围提供详细供货清单,清单中依次说明型号、数量、产地、生产厂等内容.对于属于整套设备运行和施工所必需的部件,即使本供货范围未列出或数目不足,投标人仍须在执行的同时补足.
2.1.3 投标人提供所有安装所需附件和备件,并提供详细供货清单.
2.1.4下列设备包括在投标人供货范围内,但不限于此,投标人所供设备是完整的,能够满足本规范书要求的工艺性能和要求,所有影响安装、调试、运行的设备缺项投标人均应无条件满足
2.2货物需求一览表

序号
货物名称
数量
主要技术参数
交货期
交货地点
1
压力变送器
77台
详见供货范围
合同生效后2个月
施工现场
2
物料位计
22台
详见供货范围
合同生效后2个月
施工现场
3
测温传感器
57只
详见供货范围
合同生效后2个月
施工现场
4
温度变送模块
61只
详见供货范围
合同生效后2个月
施工现场

压力变送器供货范围：

序号
仪表测点
测点名称
仪表名称
量程
数量
备注
生料制备及废气处理

1
B1803P01
V选进风口压力
压变
-2000~0Pa
1

2
B1803P02
V选出口压力
压变
-4500~0Pa
1

3
B1804P01
旋风除尘器入口压力
压变
-5000~0Pa
1

4
B1813P01
生料系统风机入口压力
压变
-7000~0Pa
1

5
B7004P01
窑尾袋收尘入口压力
压变
-2000~0Pa
1

6
B7004P02
窑尾袋收尘出口压力
压变
-4000~0Pa
1

均化库　　
1
F2113P01
库底充气压力
压变
0~80KPa
1

2
F2121P01
均化库中间仓充气压力
压变
0~80KPa
1

烧成窑尾　
1
F24c07.1C1P01
C1-1出口压力
压变
-8000~0Pa
1
带PROFIBUS-PA
2
F24c07.1C1P02
C1-2出口压力
压变
-8000~0Pa
1
带PROFIBUS-PA
3
F24c07.1C1P05
C1-1锥部压力
压变
-8000~0Pa
1
带PROFIBUS-PA
4
F24c07.1C1P06
C1-2锥部压力
压变
-8000~0Pa
1
带PROFIBUS-PA
5
F24c07.1C2AP01
C2A入口压力
压变
-7000~0Pa
1
带PROFIBUS-PA
6
F24c07.1C2BP01
C2B入口压力
压变
-7000~0Pa
1
带PROFIBUS-PA
7
F24c07.1C3AP01
C3A入口压力
压变
-6000~0Pa

带PROFIBUS-PA
8
F24c07.1C3AP02
C3A锥部压力
压变
-6000~0Pa

带PROFIBUS-PA
9
F24c07.1C3BP01
C3B入口压力
压变
-6000~0Pa

带PROFIBUS-PA
10
F24c07.1C3BP02
C3B锥部压力
压变
-6000~0Pa

带PROFIBUS-PA
11
F24c07.1C4AP01
C4A入口压力
压变
-5000~0Pa

带PROFIBUS-PA
12
F24c07.1C4AP02
C4A锥部压力
压变
-5000~0Pa

带PROFIBUS-PA
13
F24c07.1C4BP01
C4B入口压力
压变
-5000~0Pa

带PROFIBUS-PA
14
F24c07.1C4BP02
C4B锥部压力
压变
-5000~0Pa

带PROFIBUS-PA
15
F24c07.1C5P01
C5入口压力
压变
-3000~0Pa

带PROFIBUS-PA
16
F24c07.1C5P02
C5锥部压力
压变
-3000~0Pa

带PROFIBUS-PA
17
F24c07.2P01
分解炉出口压力
压变
-3000~0Pa

带PROFIBUS-PA
18
F24c00P01
三次风管压力
压变
-1000~0Pa
1

19
F24c07.4P01
窑尾烟室压力
压变
-1000~0Pa
1
带PROFIBUS-PA
20
F7002P01
高温风机出口压力
压变
-8000~0Pa

烧成窑头　
1
G24a01P01
窑头罩压力
微差压
-100~100 Pa
1
带PROFIBUS-PA　
2
G24a03P01
V1风机出口压力
压变
0~15KPa
1
带PROFIBUS-PA　
3
G24a04P01
V2风机出口压力
压变
0~15KPa
1
带PROFIBUS-PA　
4
G24a05P01
V3风机出口压力
压变
0~10KPa
1
带PROFIBUS-PA
5
G24a06P01
V4风机出口压力
压变
0~12KPa
1
带PROFIBUS-PA
6
G24a07P01
V5风机出口压力
压变
0~8KPa
1
带PROFIBUS-PA
7
G24a08P01
V6风机出口压力
压变
0~10KPa
1
带PROFIBUS-PA
8
G24a09P01
V7风机出口压力
压变
0~8KPa
1
带PROFIBUS-PA
9
G24a10P01
V8风机出口压力
压变
0~ 7KPa
1
带PROFIBUS-PA
10
G24a11P01
V9风机出口压力
压变
0~7KPa
1
带PROFIBUS-PA
11
G24a12P01
V10风机出口压力
压变
0~ 5KPa
1
带PROFIBUS-PA
12
G24a13P01
V11风机出口压力
压变
0~ 5KPa
1
带PROFIBUS-PA
13
G24a03F01
V1风机入口流量
差压
0~15KPa
1
带PROFIBUS-PA　
14
G24a04F01
V2风机入口流量
差压
0~15KPa
1
带PROFIBUS-PA　
15
G24a05F01
V3风机入口流量
差压
0~10KPa
1
带PROFIBUS-PA
16
G24a06F01
V4风机入口流量
差压
0~12KPa
1
带PROFIBUS-PA
17
G24a07F01
V5风机入口流量
差压
0~8KPa
1
带PROFIBUS-PA
18
G24a08F01
V6风机入口流量
差压
0~10KPa
1
带PROFIBUS-PA
19
G24a09F01
V7风机入口流量
差压
0~8KPa
1
带PROFIBUS-PA
20
G24a10F01
V8风机入口流量
差压
0~ 7KPa
1
带PROFIBUS-PA
21
G24a11F01
V9风机入口流量
差压
0~ 7KPa
1
带PROFIBUS-PA
22
G24a12F01
V10风机入口流量
差压
0~ 5KPa
1
带PROFIBUS-PA

23
G24a13F01
V11风机入口流量
差压
0~ 5KPa
1
带PROFIBUS-PA
24
G24a16P01
窑头一次风机压力
压变
0~60kPa
1

25
G24a21P01
窑头袋收尘入口压力
压变
-2~0kPa
1

26
G24a21P02
窑头袋收尘出口压力
压变
-4~0kPa
1

煤粉制备及输送
1
K2804P01
煤磨入口风压
压变
-1000~0Pa
1

2
K2804P02
煤磨出口风压
压变
-7000~0Pa
1

3
K2808P01
收尘器入口压力
压变
-8000~0Pa
1

4
K2808P02
收尘器出口压力
压变
-10000~0Pa
1

5
K2804.6P01
密封风机出口压力
压变
0~80KPa
1

6
K2820P01
窑头喷煤风压
压变
0~80KPa
1

7
K2821P01
分解炉喷煤风压
压变
0~80KPa

水泥粉磨　
1
M3204P01
V选进口压力
压变
-3000~0Pa
1

2
M3204P02
V选出口压力
压变
-5000~0Pa
1

3
M3209P01
磨机出口气体压力
压变
-3000~0Pa
1

4
M3228P01
磨机1#收尘器入口压力
压变
-3000~0Pa
1

5
M3228P02
磨机1#收尘器出口压力
压变
-5000~0Pa
1

6
M3220P01
磨机2#收尘器入口压力
压变
-6000~0Pa
1

6
M3220P02
磨机2#收尘器出口压力
压变
-8000~0Pa
1

7
M3220P03
磨机2#收尘器1#灰斗压力
压变
-7000~0Pa
1

8
M3220P04
磨机2#收尘器2#灰斗压力
压变
-7000~0Pa
1

矿渣粉磨
1
Z3100P01
热风炉出口气体压力
压变
-1.5~0.5KPa
1

2
Z3104P01
磨机入口1#气体压力
压变
-1.5~0.5Ka
1

2
Z3104P02
磨机入口2#气体压力
压变
-1.5~0.5KPa
1

3
Z3102.6P01
密封风机出口气体压力
压变
0~100KPa
1

4
Z3118P01
收尘器1#入口气体压力
压变
-6000~0Pa
1

5
Z3118P02
收尘器2#入口气体压力
压变
-6000~0Pa
1

6
Z3118P03
收尘器1#出口气体压力
压变
-8000~0Pa
1

7
Z3118P04
收尘器2#出口气体压力
压变
-8000~0Pa
1

8
Z3118F01
排风机出口风量测量
差压
1~1KPa
1

合计

70

备件清单
测点名称
仪表名称
型号规格
量程
数量
单价
合计
备注

料位计供货范围：
序号
仪表测点
测点名称
仪表名称
量程
数量
备注
原料处理
1
A2000L01
原料调配石灰石库料位
雷达料位计
0~15m
1

2
A2000L02
原料调配炉渣库料位
雷达料位计
0~15m
1

3
A2000L03
原料调配砂岩粘土库料位
雷达料位计
0~15m
1

4
A2000L04
原料调配硫酸渣库料位
雷达料位计
0~15m
1

生料制备
1
B2100L01
生料均化库料位
雷达料位计
0~37m
1

烧成窑头
1
G3800L01
熟料库料位
雷达料位计
0~37m
1

水泥粉磨
1
M3900aL01
水泥调配熟料库料位
雷达料位计
0~15m
1

2
M3900bL01
水泥调配石膏库料位
雷达料位计
0~15m
1

3
M3900cL01
水泥调配混合材库料位
雷达料位计
0~15m
1

4
M4800L01
水泥调配粉煤灰库料位
雷达料位计
0~17m
1

5
M3300L01
1#水泥库料位
雷达料位计
0~37m
1

6
M3300L02
2#水泥库料位
雷达料位计
0~37m
1

7
M3300L03
3#水泥库料位
雷达料位计
0~37m
1

8
M3300L04
4#水泥库料位
雷达料位计
0~37m
1

9
M3300L05
5#水泥库料位
雷达料位计
0~37m
1

10
M3300L06
6#水泥库料位
雷达料位计
0~37m
1

11
M9700L01
1#熟料粉库料位
雷达料位计
0~37m
1

12
M9700L02
2#熟料粉库料位
雷达料位计
0~37m
1

矿渣粉磨
1
Z9700L03
1#矿渣粉库料位
雷达料位计
0~37m
1

2
Z9700L04
2#矿渣粉库料位
雷达料位计
0~37m
1

水泥包装
1
P3500L01
1#汽车散装库料位
雷达料位计
0~15m
1

2
P3500L02
2#汽车散装库料位
雷达料位计
0~15m
1

小计

备品清单
仪表名称
型号规格
量程
数量
单价
合计
备注

合计

热电偶、热电阻供货范围：

序号
仪表测点
测点名称
仪表名称
型号规格
量程
数量
原料粉磨及废气处理

1
B1803T01
V选进风口温度
热电阻
WZP-330；PT100；φ16；L=900；I=750
0-450℃
1
2
B1803T02
V选出风口温度
热电阻
WZP-330；PT100；
φ16；
L=1150；I=1000
0-450℃
1
3
B1804T01
旋风分离器入口温度
热电阻
WZP-330；PT100；
φ16；L=1150；I=1000
0-450℃
1
4
B1813T01
旋风分离器出口温度
热电阻
WZP-330；PT100；
φ16；L=1150；I=1000
0-450℃
1
5
B7004T01
窑尾袋收尘入口温度
热电阻
WZP-330；PT100；
φ16；L=1150；I=1000
0-350℃
1
6
B7004T02
窑尾袋收尘出口温度
热电阻
WZP-330；PT100；
φ16；L=1150；I=1000
0-350℃
1
7
B7002T01
高温风机入口气体温度
热电偶
WRN-330；K；φ25；L=1150；I=1000
0-600℃
1
烧成窑尾

1
F24c07.1C1T01
C1-1出口温度
热电阻
WZP-330；PT100；
φ25；L=900；I=750
0-500℃
1
2
F24c07.1C1T02
C1-2出口温度
热电阻
WZP-330；PT100；
φ25；L=900；I=750
0-500℃
1
3
F24c07.1C1T03
C1-1入口温度
热电偶
WRN-330；K；φ25；L=900；I=750
0-800℃
1
4
F24c07.1C1T04
C1-2入口温度
热电偶
WRN-330；K；φ25；L=900；I=750
0-900℃
1
5
F24c07.1C2AT01
C2A入口温度
热电偶
WRNM-330；K；φ25；L=1050；I=900
0-1100℃
1
6
F24c07.1C2BT01
C2B入口温度
热电偶
WRN-330；K；φ25；L=900；I=750
0-1000℃
1
7
F24c07.1C3AT01
C3A入口温度
热电偶
WRN-330；K；φ25；L=900；I=750
0-1000℃
1
8
F24c07.1C3BT01
C3B入口温度
热电偶
WRN-330；K；φ25；L=900；I=750
0-1100℃
1
9
F24c07.1C4AT01
C4A入口温度
热电偶
WRN-330；K；φ25；L=900；I=750
0-1000℃
1
10
F24c07.1C4AT02
C4A下料温度
热电偶
WRN-330；K；φ25；L=900；I=750
0-1000℃
1
11
F24c07.1C4BT01
C4B入口温度
热电偶
WRN-330；K；φ25；L=1050；I=900
0-1100℃
1
12
F24c07.1C4BT02
C4B下料温度
热电偶
WRN-330；K；φ25；L=1050；I=900
0-1100℃
1
13
F24c07.1C5T01
C5入口温度
热电偶
WRN-330；K；φ25；L=900；I=750
0-1100℃
1
14
F24c07.1C5T02
C5下料温度
热电偶
WRN-330；K；φ25；L=1050；I=900
0-1000℃
1
15
F24c07.2T01
分解炉本体温度
热电偶
WRNM-330；K；φ25；L=1050；I=900
0-1100℃
1用耐磨热电偶 耐磨头长400MM

16
F24c07.2T02
分解炉出口温度
热电偶
WRNM-330；K；φ25；L=1050；I=900
0-1100℃
1用耐磨热电偶 耐磨头长400MM

17
F24c07.2T03
旋流分离器下料温度
热电偶
WRNM-330；K；φ25；L=1050；I=900
0-1000℃
1用耐磨热电偶 耐磨头长400MM

18
F24c07.4T01
窑尾烟室温度
热电偶
WRNM-330；K；φ25；L=1050；I=900
0-1300℃
1用耐磨热电偶 耐磨头长400MM

19
F24c00T01
三次风温度
热电偶
WRNM-330；K；φ25；L=1050；I=900
0-1100℃
1用耐磨热电偶 耐磨头长400MM

烧成窑头

1
G24a01T01
窑头罩温度
热电偶
WRNM-330；K；φ32；L=1050；I=900
0-1200℃
1用耐磨热电偶 耐磨头长400MM

2
G24a02T01
1#篦板温度
热电偶
WRNK-531；K；φ6；L=2500；
0-500℃
11已随设备订购

3
G24a02T02
2#篦板温度
热电偶
WRNK-531；K；φ6； L=2500；
0-500℃
1已随设备订购

4
G24a02T03
3#篦板温度
热电偶
WRNK-531；K；φ6；L=2500；
0-500℃
1已随设备订购

5
G24a02T04
4#篦板温度
热电偶
WRNK-531；K；φ6；L=2500；
0-500℃
1已随设备订购

6
G24a00T01
窑头矿渣磨热风温度
热电偶
WRNM-330；K；φ32；L=1050；I=900
0-500℃
1用耐磨热电偶 耐磨头长400MM

7
G24a00T02
窑头煤磨热风温度
热电偶
WRNM-330；K；φ32；L=1050；I=900
0-500℃
1用耐磨热电偶 耐磨头长400MM

8
G24a21T01
窑头袋收尘入口温度
热电阻
WZP-330；PT100；
φ16；L=1150；I=1000
0-500℃
1
9
G24a21T02
窑头袋收尘出口温度
热电阻
WZP-330；PT100；
φ16；L=1150；I=1000
0-500℃
1
煤粉制备及输送
1
K2804T01
煤磨入口温度
热电阻
WZP-330；K；
φ16；L=650；I=500
0-500℃
1
2
K2804T02
煤磨出口温度
热电阻
WZP-330；PT100；φ16；L=650；I=500
0-150℃
1
3
K2808T01
收尘器入口温度
热电阻
WZP-330；PT100；φ16；L=650；I=500
0-150℃
1
4
K2808T02
收尘器出口温度
热电阻
WZP-330；PT100；φ16；L=650；I=500
0-150℃
1
5
K2808T03
袋收尘1#灰斗温度
热电阻
WZP-330；PT100；φ16；I=300
0-150℃
1
6
K2808T04
袋收尘2#灰斗温度
热电阻
WZP-330；PT100；φ16；I=300
0-150℃
1
7
K2808T05
袋收尘3#灰斗温度
热电阻
WZP-330；PT100；φ16；I=300
0-150℃
1
8
K2800T01
窑尾煤粉仓上部温度
热电阻
WZP-330；PT100；φ16；L=650；I=500
0-150℃
1
9
K2800T02
窑尾煤粉仓中部温度
热电阻
WZP-330；PT100；φ16；L=650；I=500
0-150℃
1
10
K2800T03
窑尾煤粉仓下部温度
热电阻
WZP-330；PT100；φ16；L=650；I=500
0-150℃
1
11
K2800T04
窑头煤粉仓下部温度
热电阻
WZP-330；PT100；φ16；L=650；I=500
0-150℃

12
K2800T05
窑头煤粉仓下部温度
热电阻
WZP-330；PT100；φ16；L=650；I=500
0-150℃

13
K2800T06
窑头煤粉仓下部温度
热电阻
WZP-330；PT100；φ16；L=650；I=500
0-150℃

水泥粉磨

1
M3228T01
磨机出口气体温度
热电阻
WZP-330；PT100；φ16；L=650；I=500
0-200℃
1
2
M3210T01
出磨物料温度
热电阻
WZP-330；PT100；φ16；L=400；I=250
0-150℃
1
3
M3220T01
2#袋收尘入口温度
热电阻
WZP-330；PT100；φ16；L=400；I=250
0-150℃
1
4
M3220T02
2#袋收尘出口温度
热电阻
WZP-330；PT100；φ16；L=400；I=250
0-150℃
1
矿渣粉磨

1
Z3100T01
热风炉出口温度
热电阻
WZP-330；K；
φ16；L=650；I=500
0-600℃
1
2
Z3104T01
矿渣磨1#入口温度
热电阻
WZP-330；K；
φ16；L=650；I=500
0-500℃
1
3
Z3104T02
矿渣磨2#入口温度
热电阻
WZP-330；K；
φ16；L=650；I=500
0-500℃
1
4
Z3104T03
矿渣磨出口温度
热电阻
WZP-330；K；
φ16；L=650；I=500
0-500℃
1
5
Z3118T01
矿渣磨袋收尘出口温度
热电阻
WZP-330；K；
φ16；L=650；I=500
0-500℃
1

合计

备品清单
仪表名称
型号规格
量程
数量
单价
合计
备注
温度变送模块
PT100 、K

3只

热电阻
PT100

3只

热电偶
K

6只

三只耐磨，三只普通
合计

三、 技术规范
3．1压力变送器
投标人所选压力变送器可以考虑西门子、罗斯蒙特、E+H等具有国际领先水平进口产品（品牌），可以参考如下选型:
罗斯蒙特：表压、3051
差压、3051
西 门 子：表压、7MF4033或7MF4034
差压、7MF4433
E+H: 表压、PMP71
差压、PMD75
输 出： HART/ 4~20mA变送器（连续可调）表头液晶数字显示；
温 度：-40--85℃；
相对湿度：65%；
量程比：差压100：1；压力:50:1；
精 度: ＜±0.075%；
响应时间：＜0.1纳秒；
稳定性：＜±0.125%（变化温度28℃ 5年）；
刷新率：每秒22次；
测量膜盒：316L不锈钢；
隔离膜片：316L不锈钢；
O型圈：丁腈橡胶；
接头、过程法兰： 316Ti不锈钢；
螺母及螺栓：不锈钢A4；
灌 充 液：硅油；
安装方式：测压管连接；
防护等级：IP65以上；
3．2温度变送器(分度号和量程均可调，带数显表头)
投标人所选温度变送器可以考虑西门子、罗斯蒙特、E+H等具有国际领先水平进口产品（品牌），参考如下选型：
西 门 子：SITRNS TH300
E+H: TMT182或TMT142（分解炉本体温度、窑尾烟室温度、三次风温度、窑头罩温度、C1-1出口温度、C1-2出口温度）
输 出： HART/ 4~20mA（连续可调） 与一次测温元件绝缘隔离；
可接入各种热电阻信号如：pt100、K等；
基本误差：±0.5%FS；
响应时间：≤250MS；
负载电阻：不大于500欧姆；
信号：二线制工作方式，工作电源12-35V，额定工作电压24VDC，输出4-20mA；
可在输出线路任何位置进行标定；
防护等级：IP65以上；或IP68（分解炉本体温度、窑尾烟室温度、三次风温度、窑头罩温度、C1-1出口温度、C1-2出口温度的温度变送器）
适应环境温度：-40--85℃；
允许负载：最大43.5×(供电电压-12.0)
