轨道交通管理实施细则.docx

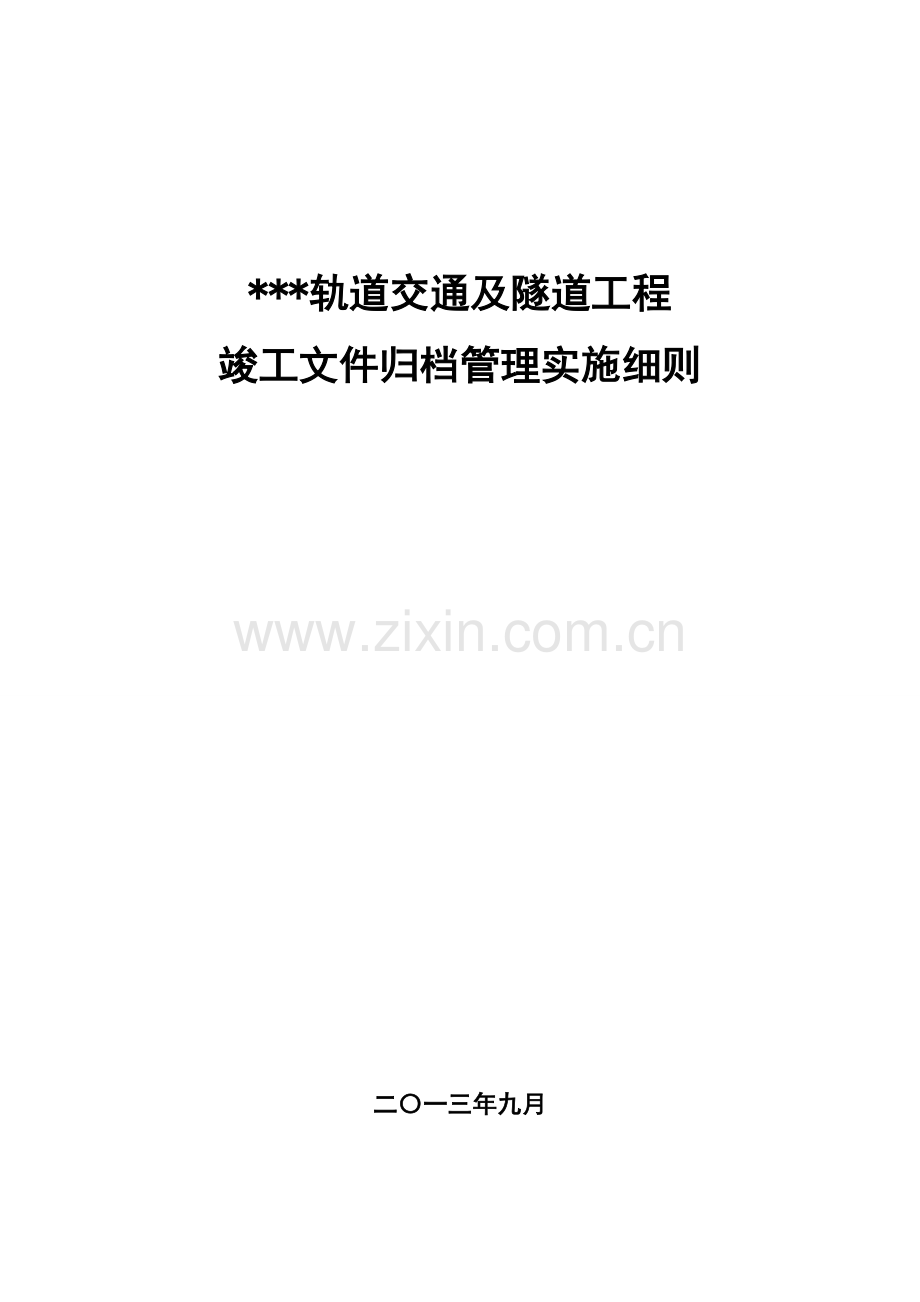

*轨道交通及隧道工程竣工文件归档管理实施细则二一三年九月1. 总 则1.0.1 为规范*轨道交通及隧道工程竣工文件的编制和归档工作，促进各参建单位加强工程竣工档案管理，确保轨道交通及隧道工程竣工档案的准确、系统、完整性，顺利完成竣工档案的验收和移交，特制定本细则。1.0.2 本细则根据建设工程文件归档整理规范GB/T 50328-2001、地下铁道工程施工及验收规范GB 50299-1999（2003年版）、城市轨道交通工程档案整理标准CJJ/T 180-2012、*城乡建设档案管理条例及*城市地下管线工程档案管理条例等法律、法规和标准，结合*轨道交通及隧道工程建设的具体实际而制定。 1.0.3 本细则适用于*轨道交通及隧道工程竣工文件的归档整理及工程档案的初步验收和验收移交。2.管理与职责2.1 通用职责工程建设、勘察、设计、施工、监理参建等单位应将工程文件的形成和积累纳入工程建设管理的各个环节和有关人员的职责范围。2.2 建设单位职责2.2.1在进行工程招标及与参建（勘察、测绘、设计、施工、监理等）单位签订协议或合同时，应对工程文件的归档、报送提出明确的要求。2.2.2负责工程准备阶段、竣工验收（备案）阶段和线路试运行阶段形成的文件材料以及工程建设过程中形成的声像资料的收集、整理及组卷。2.2.3负责监督、检查和指导各参建（勘察、测绘、设计、施工、监理等）单位工程竣工文件的形成、整理和组卷工作。2.2.4负责收集和汇总勘察、测绘、设计、施工、监理单位报送的工程档案，并按规定进行严格的检查验收。2.2.5按照国家及*城乡建设档案管理的相关规定，办理工程档案的验收、移交。2.2.6在工程竣工验收备案后，负责汇集勘察、测绘、设计、施工、监理等单位形成的档案向市城建档案馆报送一套符合规定的工程档案。2.3 勘察、测绘、设计单位职责勘察、测绘、设计单位负责工程勘察、测绘、设计文件的整理、组卷，在自验合格的基础上向建设单位报送。2.4 监理单位职责2.4.1负责工程监理工作中形成的工程监理文件的收集、整理、组卷，在自验合格后向建设单位报送。2.4.2负责督促、检查监理范围内有关参建单位工程文件的形成、收集和整理工作，并及时配合做好签证工作。2.5 施工单位职责2.5.1实行技术负责人负责制，逐级建立、健全施工文件管理岗位责任制，配备专职档案管理员，负责施工资料管理工作。工程项目的施工文件应设专门的部门（专人）负责收集和整理。2.5.2负责工程竣工图的编绘以及施工过程中形成的工程文件的收集、整理、组卷，按相关规定将自验合格的竣工档案向市城建档案馆申请初步验收，并办理建设工程档案初验认可证手续。2.5.3建设项目实行总承包的，各总承包单位负责收集、汇总承包范围内各分包单位形成的工程档案，各分包单位负责分包范围内工程竣工图的编绘以及本单位形成的工程施工文件的整理、组卷，在自验合格后向总承包单位报送。2.5.4工程竣工验收备案后，向市城建档案馆、市轨道交通集团公司各移交一套符合要求的竣工档案。3.工程档案工作管理程序3.1建设单位在申领建筑工程施工许可证前，到*政务中心市住建委(建设市场管理处)施工许可审批窗口与市城建档案馆签订报送建设工程竣工档案责任书。3.2建设、施工单位必须明确专门机构和专职人员负责工程档案管理工作，并填写建设工程档案工作终身责任人登记表，明确竣工档案工作编制责任。3.3建设单位是编制工程档案的责任主体单位。在开工前，建设单位应组织各参建单位召开档案工作交底会议。3.4项目施工过程中，建设、监理单位相关责任人应不定时对施工技术资料进行检查。3.5建设单位在组织工程竣工验收前十五日内，各参建单位应将工程竣工档案提请市城建档案馆进行预验收。预验收合格后，由市城建档案馆出具建设工程档案初验认可证。3.6建设单位在取得建设工程档案初验认可证后，方可组织工程竣工验收，建设工程质量监督部门方予验收备案。3.7建设工程竣工验收备案后，各参建单位必须向市城建档案馆和市轨道交通集团公司各移交一套符合要求的工程竣工档案。对验收合格的建设项目，市城建档案馆签发建设工程档案合格证，建设单位方予工程结算。3.8工程项目竣工试运行六个月后，建设单位应组织包括当地城建档案机构在内的相关部门对工程档案进行专项验收，并形成验收意见。3.9通过档案专项验收后，建设单位负责向市城建档案馆报送基建文件和监理文件。4.工程文件的归档范围及排序4.1 工程准备阶段文件4.1.1 决策立项文件4.1.2 建设用地、征地、拆迁文件4.1.3 勘察、测绘、设计文件4.1.4 工程招投标及承包合同文件4.1.5 工程开工文件4.1.5 商务文件4.2监理文件4.2.1 监理规划、监理实施细则4.2.2 监理月报4.2.3 监理工程师通知单及回复4.2.4 监理日志（只移交建设单位）4.2.5 监理总结4.3全线测量、竣工测量文件4.3.1全线控制测量文件、成果4.3.2竣工测量委托书及测量成果4.4第三方监控测量月报4.5施工文件（土建及附属工程）4.5.1工程竣工验收文件（1）竣工验收证书（2）单位（子单位）工程质量竣工验收记录（3）单位（子单位）工程质量控制资料核查记录（4）单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录（5）单位（子单位）工程观感质量检查记录（6）施工现场质量管理检查记录（7）工程质量评价报告（8）工程施工质量验收申请报告（9）工程质量保修书（10）勘察单位签署的工程质量合格文件或质量评价意见（11）设计单位签署的工程质量合格文件或质量评价意见（12）施工总结（13）验收组（专家）签署的工程验收报告（14）室内（车站内）环境检测报告4.5.2施工技术管理文件（1）各阶段图纸会审文件汇总表、图纸会审记录、图纸会审纪要（2）施工组织设计报审及内审、施工组织设计、各专项施工方案汇总及各专项施工方案、施组审查会议纪要（3）开工报审及报告（4）设计变更汇总及设计变更通知单、工程洽商（5）班组（工序）技术交底4.5.3施工测量及监控测量文件4.5.3.1车站（1）施工测量工程测量交接桩记录工程定位测量记录基槽验线记录平面放线记录标高抄测记录建（构）筑物垂直度、标高测量记录车站/隧道净空测量记录二衬厚度测量记录测量复核记录（2）监控测量侧向位移监测支撑轴力监测裂缝监测倾斜监测水位监测土体压力监测地面沉降水平位移周边建（构）筑物沉降4.5.3.2区间（1）施工测量工程测量交接桩记录盾构姿态报表盾构区间管片姿态报表隧道断面测量记录管片椭圆度测量成果竣工测量资料及记录（2）监控测量地面沉降观测记录结构净空收敛观测记录拱顶下沉观测记录建（构）筑物沉降4.5.4施工物资文件4.5.4.1通用表格（1）材料、构配件进场检验记录（2）材料试验报告（3）设备开箱检验记录（4）设备及管道附近试验记录4.5.4.2建筑与结构工程4.5.4.2.1出厂质量证明文件（1）各种物资出厂合格证、质量保证书和商检证等（2）半成品钢筋出厂合格证（3）预制混凝土构件出厂合格证（4）钢构件出厂合格证（5）预拌混凝土出厂合格证（6）盾构隧道管片出厂合格证（7）桥梁支座出厂合格证4.5.4.2.2检测报告（1）钢材性能检测报告（2）水泥性能检测报告（3）外加剂性能检测报告（4）防水材料性能检测报告（5）砖（砌块）性能检测报告（6）门、窗性能检测报告（建筑外窗应有三性检测报告）（7）吊顶饰面材料性能检测报告（8）饰面板材性能检测报告（9）饰面石材性能检测报告（10）饰面砖性能检测报告（11）涂料性能检测报告（12）玻璃性能检测报告（安全玻璃应有安全检测报告）（13）壁纸、墙布防火、阻燃性能检测报告（14）装修用粘结剂性能检测报告（15）防火涂料性能检测报告（16）隔声/隔热/阻燃/防潮材料特殊性能检测报告（17）钢结构用焊接材料检测报告（18）高强度大六角头螺栓连接副扭矩系数检测报告（19）扭剪型高强螺栓连接副预拉力检测报告（20）木结构材料检测报告（含水率、木构件、钢件）（21）幕墙性能检测报告（三性试验）（22）幕墙用硅酮结构胶检测报告（23）幕墙用玻璃性能检测报告（24）幕墙用石材性能检测报告（25）幕墙用金属板性能检测报告（26）材料污染物含量检测报告（执行 GB50325-2001 ）4.5.4.2.3复试报告（1）钢材试验报告（2）水泥试验报告（3）砂试验报告（4）碎（卵）石试验报告（5）外加剂试验报告（6）掺合料试验报告（7）防水涂料试验报告（8）防水卷材试验报告（9）砖（砌块）试验报告（10）轻集料试验报告（11）细部防水材料试验报告（12）膨润土防水毯试验报告（13）盾构管片密封垫试验报告（14）预应力筋复试报告（15）预应力锚具、夹具和连接器复试报告（16）装饰装修用门窗复试报告（17）装饰装修用人造木板复试报告（18）装饰装修用花岗石复试报告（19）装饰装修用安全玻璃复试报告（20）装饰装修用外墙面砖复试报告（21）装饰装修用搪瓷钢板复试报告（22）钢结构金相试验报告（23）钢结构用钢材复试报告（24）钢结构用焊接材料复试报告（25）钢结构用高强度大六角头螺栓连接副复试报告（26）钢结构用扭剪型高强螺栓连接副复试报告（27）木结构材料复试报告（28）幕墙用铝塑板复试报告（29）幕墙用石材复试报告（30）幕墙用安全玻璃复试报告4.5.4.3建筑给水、排水及采暖工程（1）管材的产品质量证明文件（2）主要材料、设备等的 产品质量合格证及检测报告（3）绝热材料的产品质量合格证、检测报告（4）给水管道材料卫生检测报告（5）成品补偿器预拉伸证明书（6）卫生洁具环保检测报告（7）锅炉（承压设备）焊缝无损探伤检测报告（8）水表、热量表的计量检定证书（9）安全阀、减压阀的调试报告及定压合格证书（10）主要器具和设备安装使用说明书4.5.4.4建筑电气工程（1）低压成套配电柜、动力、照明配电箱（盘柜）出厂合格证、生产许可证、试验记录、CCC认证及证书复印件（2）电力变压器、柴油发电机组、高压成套配电柜、蓄电池柜、不间断电源柜、控制柜（屏、台）出厂合格证、生产许可证和试验记录（3）电动机、电加热器、电动执行机构和低压开关设备（4）合格证、生产许可证、CCC认证及证书复印件（5）照明灯具、开关、插座、风扇及附件出厂合格证、CCC 认证及证书复印件（6）电线、电缆出厂合格证、生产许可证、CCC 认证及证书复印件（7）导管、电缆桥架和线槽出厂合格证（8）型钢和电焊条合格证和材质证明书（9）镀锌制品（支架、横担、接地极、避雷用型钢等）和外线金具合格证和镀锌质量证明书（10）封闭母线、插接母线合格证、安装技术文件、CCC认证及证书复印件（11）裸母线、裸导线、电缆头部件及接线端子、钢制灯柱、砼电秆和其它砼制品合格证（12）主要设备安装技术文件4.5.4.5智能建筑系统工程（执行现行标准、规范）4.5.4.6通风与空调工程（1）制冷机组等主要设备和部件的产品合格证、质量证明文件（2）阀门、疏水器、水箱、分集水器、减震器、储冷罐集气罐、仪表、绝热材料等出厂合格证、质量证明及检测报告（3）板材、管材等质量证明文件（4）主要设备安装使用说明书4.5.4.7电梯工程（1）电梯设备开箱检验记录（2）电梯主要设备、材料及附件出厂合格证、产品说明书、安装技术文件4.5.4.8 BAS工程（1）BAS 设备开箱检验记录（2）BAS 主要设备、材料及附件出厂合格证、产品说明书、安装技术文件4.5.4.9 FAS工程（1）FAS 设备开箱检验记录（2）FAS 主要设备、材料及附件出厂合格证、产品说明书、安装技术文件4.5.5施工记录4.5.5.1地面及高架车站工程（1）桩（地）基施工记录（2）地基验槽检查记录（3）地基处理记录（4）地基钎探记录（应附图）（5）构件吊装记录（6）地下工程防水效果检查记录（7）防水工程试水检查记录（8）预应力筋张拉记录（9）有粘结预应力结构灌浆记录（10）混凝土养护（包括测温）记录（11）混凝土浇筑记录（12）钢结构施工记录（13）网架（索模）施工记录（14）木结构施工记录（15）幕墙注胶检查记录（16）隐蔽工程验收记录4.5.5.2地下车站工程（1）施工降水记录（2） 钻孔桩钻进记录(旋转钻)（3）钻孔桩钻进记录(冲击钻)（4）钻孔桩混凝土灌注前检查记录（5）钻孔桩水下混凝土浇筑记录（6）旋喷桩施工记录（7）SMW桩施工记录（8）桩顶冠梁施工检查记录（9）地下连续墙挖槽施工记录（10）地下连续墙护壁泥浆质量检查记录（11）地下连续墙接头施工检查记录（12）地下连续墙混凝土浇筑记录（13）土方开挖施工记录（14）土钉墙施工记录（15）锚杆（索）成孔记录（16）锚杆（索）安装记录（17）锚杆（索）注浆记录（18）锚杆（索）张拉锁定记录（19） 桩间喷射混凝土施工记录（20）钢管柱加工验收记录（21）钢管柱定位器安装检查记录（22）钢管柱与桩基连接施工记录（23）钢管柱施工检查记录（24）梁板柱节点施工检查记录（25）铺盖安装检查记录（26）盖挖逆筑法土模施工记录（27）大管棚施工记录（28）夯管帷幕时间检查记录（29）小导管注浆检查记录（30）波形钢瓦超前支护施工记录（31）冻结测温记录（32）暗挖开挖施工记录（33）钢格栅验收记录（34）初期支护检查记录（35）锁脚锚管（杆）施工检查记录（36）喷射混凝土配合比通知单（37）二衬背后注浆施工记录（38）钢围檩安装检查记录（39）钢支撑、钢围檩安装检查记录（40）钢支撑架设施工记录（41）钢支撑预应力施加与锁定记录（42）防水基面处理检查记录（43）防水层施工检查记录（44）细部构造（施工缝、变形缝、后浇带）防水施工检查记录（45）暗挖隧道模板台车施工检查记录（46）混凝土养护（包括测温）记录（47）构件吊装记录（48）混凝土浇筑记录（49）隐蔽工程验收记录4.5.5.3明挖法区间隧道工程（包括区间U形槽工程）（1）施工降水记录（2）钻孔桩钻进记录（冲击钻）（3）钻孔桩钻进记录（旋转钻）（4）人工挖孔桩挖孔记录（5）钻孔桩混凝土灌注前检查记录（6）钻孔桩水下混凝土浇筑记录（7）旋喷桩施工记录（8）SMW桩施工记录（9）桩顶冠梁施工检查记录（10）地下连续墙挖槽施工记录（11）地下连续墙护壁泥浆质量检查记录（12）地下连续墙接头施工检查记录（13）地下连续墙混凝土浇筑记录（14）土方开挖施工记录（15）土钉墙施工记录（16）锚杆（索）成孔记录（17）锚杆（索）安装记录（18）锚杆（索）注浆记录（19）锚杆（索）张拉锁定记录（20）桩间喷射混凝土施工记录（21）钢支撑、钢围檩进场检查记录（22）钢围檩安装检查记录（23）钢支撑架设施工记录（24）钢支撑预加力施加与锁定记录（25）钢支撑拆除施工记录（26）防水基面处理检查记录（27）防水层施工检查记录（28）细部构造（施工缝、变形缝、后浇带）防水施工检查记录（29）混凝土养护（包括测温）记录（30）混凝土浇筑记录（31）隐蔽工程验收记录4.5.5.4暗挖法区间隧道工程（1）施工降水记录（2）大管棚施工记录（3）小导管注浆检查记录（4）冻结测温记录（5）旋喷桩施工记录（6）明挖开挖施工记录（7）钢格栅验收记录（8）初期支护检查记录（9）锁脚锚管（杆）施工检查记录（10）喷射混凝土配合比通知单（11）初支背后注浆施工记录（12）防水基面处理检查记录（13）防水层施工检查记录（14）细部构造（施工缝、变形缝、后浇带）防水施工检查记录（15）明挖隧道模板台车施工检查记录（16）混凝土养护（包括测温）记录（17）混凝土浇筑记录（18）隐蔽工程验收记录4.5.5.5盾构法隧道工程（1）盾构隧道掘进施工记录（2）盾构隧道管片拼装记录（3）盾构隧道注浆检查记录（4）隐蔽工程验收记录4.5.5.6路基及小桥涵工程（1）桩（地）基施工记录（2）地基验槽记录（3）地基处理记录（4）地基钎探记录（应附图）（5）钻孔桩钻进记录（冲击钻）（6）钻孔桩钻进记录（旋转钻）（7）人工挖孔桩挖孔记录（8）钻孔桩混凝土浇筑记录（9）钻孔桩水下混凝土浇筑记录（10）旋喷桩施工记录（11）土方开挖施工记录（12）土钉墙施工记录（13）锚杆（索）成孔记录（14）锚杆（索）安装记录（15）锚杆（索）注浆记录（16）锚杆（索）张拉锁定记录（17）沉入桩施工检查记录（18）箱涵顶进施工记录（19）路基护坡喷射 混凝土施工记录（20）挡墙砌筑施工记录（21）顶制挡墙安装施工记录（22）路基压实施工检查记录（23）混凝土养护（包括测温）记录（24）混凝土浇筑记录（25）构件吊装施工记录（26）预应力筋张拉记录（27）有粘结预应力结构灌浆记录（28）隐蔽工程验收记录4.5.5.7高架桥区间工程（1）桩（地）基施工记录（2）桩基验槽记录（3）桩基处理记录（4）地基钎探记录（应附图）（5）钻孔桩钻进记录（冲击钻）（6）钻孔桩钻进记录（旋转钻）（7）人工挖孔桩挖孔记录（8）钻孔桩混凝土灌注前检查记录（9）钻孔桩水下混凝土浇筑记录（10）混凝土养护（包括测温）记录（11）混凝土浇筑记录（12）构件吊装施工记录（13）焊接材料烘焙济洛路（14）预应力筋张拉记录（15）预应力张拉孔道压浆记录（16）桥面防水施工记录（17）桥梁支座安装记录（18）钢箱梁安装检查记录（19）高强螺栓连接检查记录（20）焊缝综合质量记录（21）斜拉索安装张拉记录（22）人行道板安装记录（23）架桥机架桥施工记录（24）隐蔽工程验收记录4.5.5.8车辆段与综合基地工程（1）基坑支护变形监测记录（2）桩（地）基施工记录（3）地基验槽检查记录（4）地基处理记录（5）地基钎探记录（应附图）（6）构件吊装安装记录（7）焊接材料烘焙记录（8）地下工程防水效果检查记录（9）防水工程试水检查记录（10）预应力筋张拉记录（11）有粘结预应力机构灌浆记录（12）混凝土养护（包括测温）记录（13）混凝土浇筑记录（14）车辆段检查坑施工记录（15）钢结构施工记录（16）钢架（索膜）施工记录（17）木结构施工记录（18）幕墙注胶检查记录（19）隐蔽工程验收记录4.5.5.9轨道工程（1）橡胶套靴安装检查记录（2）承轨台混凝土浇筑记录（3）短轨枕式整体道床施工记录（4）碎石道床轨道底层道咋摊铺上渣记录（5）碎石道床有渣轨道铺轨、上渣整道、道岔铺设记录（6）支撑块整体床工检查记录（7）铺轨、轨道整理、钢轨打磨工程检查记录（8）道床线路锁定、伸缩调节器、道岔铺设整理工程检查记录（9）无缝线路轨温、锁定日期记录（10）单元轨节应力放散及锁定记录（11）移动气压焊钢轨焊接工程检查记录（12）移动闪光接触焊钢轨焊接工程检查记录（13）钢轨基地接触焊钢轨焊接工程检查记录（14）接触焊正火参数记录（15）铝热焊焊接记录（16）加道岔、交叉度线安装检查记录4.5.5.10声屏障（1）钢结构焊接记录（2）立柱安装记录（3）钢结构组装、紧固件连接记录（4）吸、隔声板安装记录（5）人行步道板安装记录（6）护栏安装记录4.5.5.11其他附属工程（执行国家相关标准、规范）4.5.6施工试验记录4.5.6.1施工试验记录（通用）（1）设备单机试运转记录（机电通用）（2）系统试运转调试记录（机电通用）4.5.6.2建筑与结构工程（1）锚杆、土钉锁定力（抗拔力）试验报告（2）地基承载力检验报告（3）桩检测报告（4）锚索张拉力检验报告（5）土壤压实度试验记录（环刀法）（6）压实度试验记录（灌砂法）（7）钢筋机械连接型式检验报告（8）钢筋连接工艺检验（评定）报告（9）钢筋连接试验报告（10）砂浆配合比申请单、通知单（11）砂浆抗压强度试验报告（12）工程资料名称 工程资料名称 工程资料名称（13）砌筑砂浆试块强度统计、评定记录（14）混凝土配合比申请单、通知单（15）混凝土抗压强度试验报告（16）混凝土试块强度统计、评定记录（17）混凝土抗渗试验报告（18）混凝土碱总量计算书（19）饰面砖粘结强度试验报告（20）后置埋件拉拔试验报告（21）超声波探伤报告（22）超声波探伤记录（23）钢构件射线探伤报告（24）磁粉探伤报告（25）高强螺栓抗滑移系数检测报告（26）钢结构焊接工艺评定（27）网架节点承载力试验报告（28）钢结构涂料厚度检测报告（29）木结构胶缝试验报告（30）木结构构件力学性能试验报告（31）木结构防护剂试验报告（32）幕墙双组分硅酮结构胶混匀性及拉断试验报告4.5.6.3给排水及采暖工程（1）灌（满）水试验记录（2）强度严密性试验记录（3）通水试验记录（4）吹 ( 冲 ) 洗 ( 脱脂 ) 试验记录（5）通球试验记录（6）补偿器安装记录（7）消火栓试射记录（8）安全附件安装检查记录（9）锅炉封闭及烘炉（烘干）记录（10）锅炉煮炉试验记录（11）锅炉试运行记录（12）安全阀调试记录4.5.6.4建筑电气工程（1）电气接地电阻测试记录（2）电气防雷接地装置隐检与平面示意（3）电气绝缘电阻测试记录（4）电气器具通电安全检查记录（5）电气设备空载试运行记录（6）建筑物照明通电试运行记录（7）大型照明灯具承载试验记录（8）高压部分试验记录（9）漏电开关模拟试验记录（10）电度表检定记录（11）大容量电气线路结点测温记录（12）避雷带支架拉力测试记录4.5.6.5智能建筑工程 智能建筑工程（执行现行标准、规范）4.5.6.6通风与空调工程（1）风管漏光检测记录（2）风管漏风检测记录（3）现场组装除尘器、空调机漏风检测记录（4）各房间室内风量温度测量记录（5）管网风量平衡记录（6）空调系统试运转调试记录（7）空调水系统试运转调试记录（8）制冷系统气密性试验记录（9）净化空调系统测试记录（10）防排烟系统联合试运行记录4.5.6.7电梯工程（1）轿厢平层准确度测量记录（2）电梯层门安全装置检验记录（3）电梯电气安全装置检验记录（4）电梯整机功能检验记录（5）电梯主要功能检验记录（6）电梯负荷运行试验记录（7）电梯负荷运行试验曲线图（8）电梯噪声测试记录（9）自动扶梯、自动人行道安全装置检验记录（10）自动扶梯、自动人行道整机性能、运行试验记录4.5.6.8 BAS 工程（1）BAS 系统测试记录4.5.6.9 FAS 工程（1）FAS 系统测试记录4.5.6.10 轨道工程（1）钢轨焊接检验报告（超声波探测）（2）线路要素汇总（水准点表、控制桩表、平交道表、曲线表、坡度表、断链表）（3）测量复核记录（4）线路中桩复测表（5）基桩高程表（6）控制基标竣工测量成果（7）标高测量表（8）长轨防爬桩设置、观测记录4.5.6.11声屏障声屏障降噪效果测试4.5.7施工质量验收记录（1）结构实体混凝土强度验收记录（2）结构实体钢筋保护层厚度验收记录（3）检验批质量验收记录（4）盾构阶段性检查记录（盾构法隧道有此项）（4）分项工程质量验收记录（5）分部（子分部）工程验收记录4.6竣工图（1）建筑竣工图（2）结构竣工图（3）附属建筑、结构竣工图（4）人防建筑、结构竣工图（5）杂散电流防护竣工图（6）接地装置竣工图（7）站场室外工程竣工图（8）车站装修竣工图（9）给排水工程竣工图（10）电气安装竣工图（11）各设备系统安装竣工图（12）综合管线图（13）其他应归档的竣工图4.7声像档案 4.7.1 工程准备阶段（1）立项、可行性研究相关会议（2）重要的勘测设计、方案评审会（3）线路定位、车站选址（4）工程原址、原貌和周边状况（5）原重要建筑（构）物、古建古迹（6）拆迁、移民情况4.7.2工程施工阶段（1）工程奠基典礼（2）主体结构、布局、隐蔽工程施工情况（含盾构、轨道、站点及车辆段、电站及供电设施等）（3）施工中重点部位、重要施工工艺、四新技术应用（4）施工中主要的质量检查、验收（5）重要试验、测试（6）工程事故和处理情况（7）施工中文物保护（8）车站及附属工程装修、绿化景观（9）设备开箱检验、随机声像资料（10）各设备系统的安装与调试4.7.3工程竣工验收阶段（1）省、市、国家级工程竣工验收会议（2）隧道贯通、通车仪式、竣工典礼（3）工程竣工全貌（4）重点单项工程外形及内部功能（5）工程获国优、部优、市优奖项4.7.4工程全工程（1）省市级以上领导视察、讲话（2）科研试验、鉴定会议及成果奖状（3）反映工程建设情况的电视专题片 5.工程文件的归档质量与要求5.1工程文件的内容及其深度必须符合国家有关工程勘察、测绘、设计、施工、监理等方面的技术规范、标准和规程。5.2工程文件的内容必须真实、准确、完整，与工程实际相符合。5.3工程文件应采用耐久性强的书写材料，如碳素墨水、蓝黑墨水、油性签字笔，不得使用易褪色的书写材料，如：红色墨水、纯蓝墨水、水性签字笔、圆珠笔、复写纸、铅笔等，字迹清楚，图样清晰，图表整沽，签字盖章手续完备。5.4工程文件中文字书写应符合国家用字规范，须采用国家颁布实施的简化汉字，图表的绘制应符合国家制图标准的规定。5.5各类原始的施工用表应印刷或打印，不得使用复印表格填报。利用计算机打印的归档文件，文件内容可以打印，但签名及结论意见应为手工填写。5.6工程文件中文字材料幅面尺寸宜为A4幅面(297mm210mm)。图纸宜采用国家标准图幅。5.7工程文件应采用能够长期保存的韧力大、耐久性强的纸张。用蓝晒图归档的竣工图必须是新蓝图。打印图应符合国家档案字迹和纸张耐久性要求。5.8对破损的文件、图纸应进行托裱，不得使用胶纸带粘贴。5.9工程文件为外文版的，应用中、外两种文字准确表达。有关文件的中文翻译件应由翻译责任者签证，并与原件一并归档。如无翻译件的材料，案卷目录中的案卷题名和卷内目录中的文件(图纸)名称应用中外文两种义字准确表达。6.施工文件内容与要求6.1施工技术管理文件6.1.1 图纸会审记录及纪要6.1.1.1各阶段图纸会审文件汇总表（见附表）施工单位负责收集、整理各阶段图纸会审文件，形成各阶段图纸会审文件汇总表。6.1.1.2图纸会审记录（1）监理、施工单位应将各自提出的图纸问题及意见，按专业整理、汇总后报建设单位，由建设单位提交设计单位做交底准备。（2）图纸会审应由建设单位组织设计、监理和施工单位技术负责人及有关人员参加。设计单位对各专业问题进行交底，施工单位负责将设计交底内容按专业汇总、整理，形成图纸会审记录。（3）图纸会审记录应由建设、设计、监理、施工单位的项目相关负责人签认，形成正式图纸会审记录。不得擅自在会审记录上涂改或变更其内容。6.1.1.3 图纸会审纪要由建设单位形成正式图纸会审纪要, 并有勘察、设计、施工、监理、建设五方责任单位的签字，加盖行政公章。6.1.1.4*轨道交通集团公司下发的带文号的会议纪要要求加盖总工办章，图纸会审记录与纪要要求配套存放。6.1.2施工组织设计报审及内审、施工组织设计（1）单位工程施工组织设计应在正式施工前编制完成，并经施工企业单位的技术负责人审批，加盖企业行政公章，形成施工组织审查会议纪要。（2）规模较大、工艺复杂的工程、群体工程或分期出图工程，可分阶段报批施工组织设计。（3）施工组织设计编制内容应齐全，施工单位应首先进行内部审核，报监理单位批复后实施。6.1.3专项施工方案（1）施工单位负责收集、整理各阶段专项施工方案，形成专项施工方案汇总表（见附表）。（2）主要分部（分项）工程、工程重点部位、技术复杂或采用新技术的关键工序应编制专项施工方案。冬、雨期施工应编制季节性施工方案。（3）专项施工方案编制内容应齐全，施工单位应首先进行内部审核，报监理单位批复后实施。（4）各专项施工方案由相关责任人签字，加盖项目部章。6.1.4开工报审及报告（1）工程达到开工条件后，施工单位向监理单位报审，提出开工申请，形成开工报审表。（2）开工报告上应由建设、监理、施工单位相关负责人签字，并加盖各单位行政公章。6.1.5设计变更6.1.5.1设计变更通知单设计单位应及时下达设计变更通知单，内容详实，必要时应附图，并逐条注明应修改图纸的图号。设计变更通知单应由设计专业负责人以及建设（监理）和施工单位的相关负责人签认。6.1.5.2工程洽商（1）工程洽商记录应分专业办理，内容详实，必要时应附图，并逐条注明应修改图纸的图号。工程洽商记录应由设计专业负责人以及建设、监理和施工单位的相关负责人签认。（2）设计单位如委托建设（监理）单位办理签认，应办理委托手续。6.1.5.3应对工程设计变更依据性文件进行汇总，汇总表样式见附录。工程设计变更依据性文件汇总表应有施工单位盖章和技术负责人签字、监理单位盖章和总监理工程师签字。6.1.6班组（工序）技术交底（1）各项交底应有文字记录，交底双方签认应齐全。（2）技术交底应包括施工组织设计交底、专项施工方案技术交底、分项工程施工技术交底、“四新”（新材料、新产品、新技术、新工艺）技术交底和设计变更技术交底。（3）重点和大型工程施工组织设计交底应由施工企业的技术负责人把主要设计要求、施工措施以及重要事项对项目主要管理人员进行交底。其他工程施工组织设计交底应由项目技术负责人进行交底。（4）专项施工方案技术交底应由项目专业技术负责人负责，根据专项施工方案对专业工长进行交底。（5）分项工程施工技术交底应由专业工长对专业施工班组（或专业分包）进行交底。（6） “四新”技术交底应由项目技术负责人组织有关专业人员编制。（7）设计变更技术交底应由项目技术部门根据变更要求，并结合具体施工步骤、措施及注意事项等对专业工长进行交底。6.2施工测量文件施工测量文件是在施工过程中形成的，确保轨道交通工程定位、线路路由、线路平纵断面、尺寸、标高、位置和沉降量等满足设计要求和规范规定的资料统称。所有施工测量记录应有施工单位自评意见和监理（或其他相关责任单位）验收意见，相关责任人签字齐全。6.2.1工程测量交接桩记录施工前建设单位应组织有关单位向施工单位进行现场交桩，形成交接桩记录，该记录交接双方签字并加盖单位章。施工单位应根据交桩记录进行测量复核并留有记录。交接桩记录附*勘测设计研究院的控制点成果复印件，要求签章手续齐全。6.2.2工程定位测量记录 （1）测绘部门根据建设工程规划许可证（附件）批准的轨道交通工程建筑位置及标高、线路路由、线路平纵断面依据，测定出轨道交通建筑的红线桩。（2）施工测量单位应依据测绘部门提供的放线成果、红线桩及场地控制网（或建筑物控制网），测定建筑物位置、主控轴线及尺寸、建筑物0.000 绝对高程，并填写工程定位测量记录报监理单位审核。（3）工程定位测量完成后，应由建设单位报请具有相应资质的测绘部门验线。6.2.3基槽验线记录施工测量单位应根据主控轴线和基底平面图，检验建筑物基底外轮廓线、集水坑、电梯井坑、垫层标高（高程）、基槽断面尺寸和坡度等，形成正式基槽验线记录，报监理单位审核。6.2.4平面放线记录施工单位应在完成平面放线后，形成正式平面放线记录，报监理单位审核。6.2.5标高抄测记录施工单位应在完成标高抄测后，形成正式标高抄测记录，报监理单位审核 。6.2.6建筑物垂直度、标高测量记录 （1）施工单位应在结构工程完成和工程竣工时，对建筑物垂直度和全高进行实测并记录，形成正式建筑物垂直度、标高测量记录，报监理单位审核 。（2）超过允许偏差且影响结构性能的部位，应由施工单位提出技术处理方案，并经建设（监理）单位认可后进行处理。6.2.7车站/隧道净空测量记录 （1）施工单位应在车站/隧道结构工程完成和工程竣工时，对其净空进行实测并记录 , 形成正式车站/隧道净空测量记录，报监理单位审核 。（2）超过允许偏差且影响结构性能的部位，应由施工单位提出技术处理方案，并经建设（监理）单位认可后进行处理。6.2.8二衬厚度测量记录 （1）施工单位应在车站/隧道结构工程完成和工程竣工时，对其二衬厚度进行实测并记录，形成正式二衬厚度测量记录，报监理单位审核 。（2）超过允许偏差且影响结构性能的部位，应由施工单位提出技术处理方案，并经建设（监理）单位认可后进行处理。5.2.9测量复核记录一般是原测数据与复测数据比照表，然后是限差，是否超限这些内容。6.3施工物资文件施工物资文件是反映工程所用物资质量和性能指标等的各种证明文件和相关配套文件（如使用说明书、安装维修文件等）的统称。6.3.1施工物资文件的出厂合格证和产品质量证明资料（封面）应有监理的签字和盖
