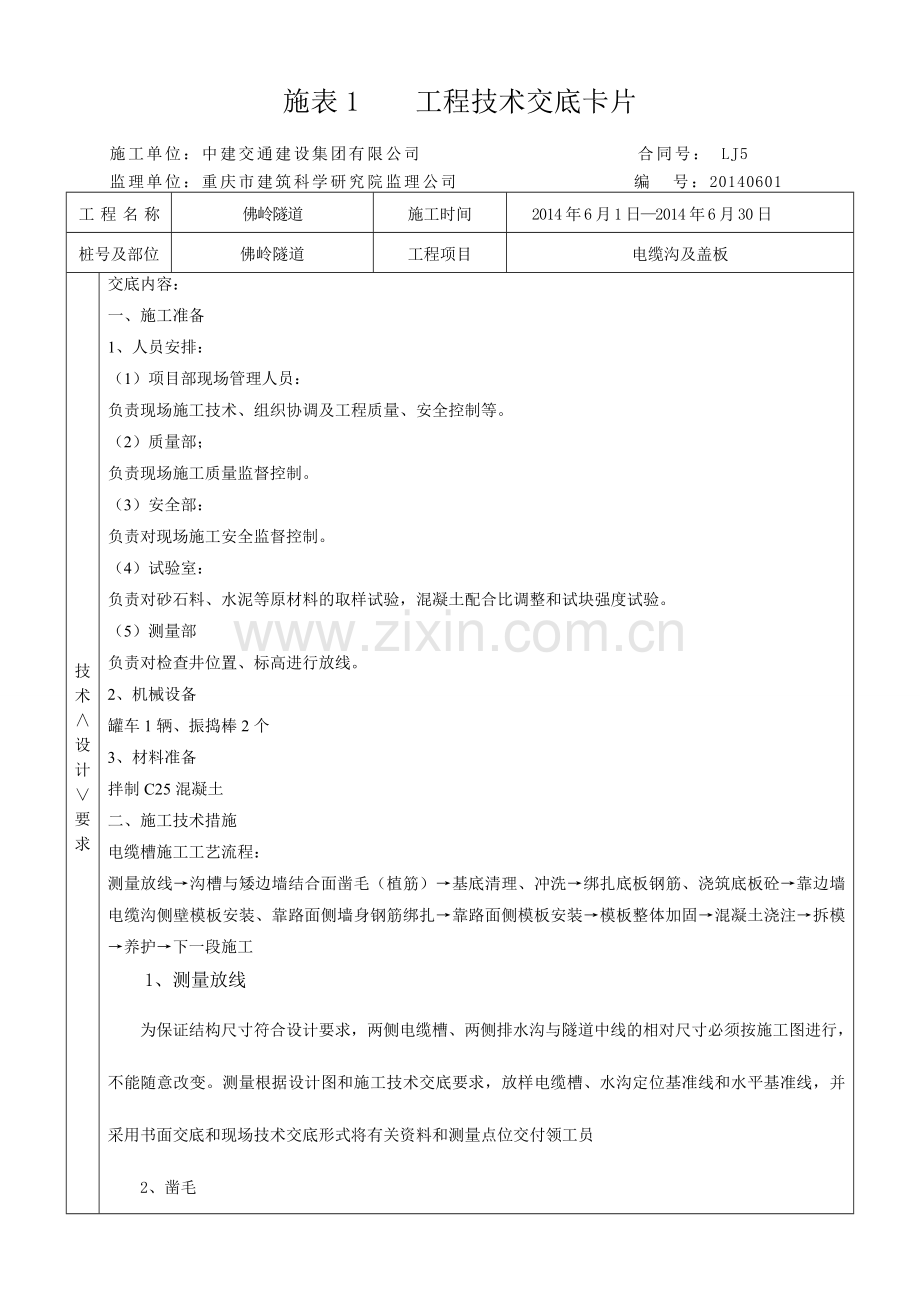

施表1 工程技术交底卡片施工单位：中建交通建设集团有限公司 合同号： LJ5监理单位：重庆市建筑科学研究院监理公司 编 号：20140601工 程 名 称佛岭隧道施工时间 2014年6月1日2014年6月30日桩号及部位佛岭隧道工程项目电缆沟及盖板技术设计要求交底内容：一、施工准备1、人员安排：（1）项目部现场管理人员：负责现场施工技术、组织协调及工程质量、安全控制等。（2）质量部；负责现场施工质量监督控制。（3）安全部：负责对现场施工安全监督控制。（4）试验室：负责对砂石料、水泥等原材料的取样试验，混凝土配合比调整和试块强度试验。（5）测量部负责对检查井位置、标高进行放线。2、机械设备罐车1辆、振捣棒2个3、材料准备拌制C25混凝土二、施工技术措施电缆槽施工工艺流程：测量放线沟槽与矮边墙结合面凿毛（植筋）基底清理、冲洗绑扎底板钢筋、浇筑底板砼靠边墙电缆沟侧壁模板安装、靠路面侧墙身钢筋绑扎靠路面侧模板安装模板整体加固混凝土浇注拆模养护下一段施工 1、测量放线为保证结构尺寸符合设计要求，两侧电缆槽、两侧排水沟与隧道中线的相对尺寸必须按施工图进行，不能随意改变。测量根据设计图和施工技术交底要求，放样电缆槽、水沟定位基准线和水平基准线，并采用书面交底和现场技术交底形式将有关资料和测量点位交付领工员2、凿毛两侧矮边墙与电缆槽结合面光滑，必须采用凿毛处理，才能保证后施工的电缆槽壁与矮边墙粘结牢固，不产生裂缝或脱落，影响施工质量。因此在电缆槽施工前，采用风镐或短钎将矮边墙与电缆槽结合面凿毛，根据测量放线，局部电缆槽壁较薄的部位用电钻钻孔植小直径8钢筋，加强联结，植筋深度10cm，植筋锚固材料用锚固剂。3、基底清理、冲洗边墙结合面凿毛后，将水沟和电缆槽基底的松碴、杂物、淤泥清理，并用高压水将凿毛后边墙结合面和基底冲洗干净。4、模板安装（1）模板选择由于隧道两侧电缆槽的大小不一致，左侧电缆槽的高度为90cm，右侧电缆槽的高度为80cm，为保证模板两侧通用，选定模板时要本着节约材料，循环利用的原则定制模板尺寸，应保证模板高度和槽壁外露部分平顺。（2）模板安设根据测量放线，放出模板定位安装边线，然后安装模板，模板安装必须垂直，模板与模板之间的缝隙必须控制在2mm以内，基底不平整部位在关好模板后用砂浆封堵，防止浇注混凝土时漏浆，模板与模板之间不能有错台。为防止浇注混凝土时模板上浮和跑模，影响混凝土施工和浇注质量，沿模板底在基底纵向每2米打设22的固定钢筋，用铁丝加固牢固。模板每次安装前必须清除板面混凝土块，涂抹脱模剂。模板在搬运过程中必须轻拿轻放，防止模板变形。5、钢筋绑扎电缆槽仅靠水沟侧的电缆槽侧壁配有钢筋，主筋为16钢筋，间距20cm，纵向分布筋、箍筋为8钢筋。在钢筋绑扎前，在浇注电缆槽底混凝土时插入定位钢筋，保证钢筋绑扎过程中稳定，定位钢筋利用电缆槽主筋16钢筋，长度、间距与电缆槽主筋相同，埋置深度为25cm。纵向钢筋绑扎搭接长度不小于20cm。详见电缆槽侧壁配钢筋图。6、160横向排水管 安装模板前将隧道拱墙预留的160横向排水管接长，孔口塞好，孔口与模板间隙采用土工布封堵，防止浇注混凝土时排水管跑位或混凝土灌入孔内。混凝土拆摸后及时找出孔位并疏通。7、混凝土施工电缆沟沟身采用现浇混凝土结构，盖板采用预制钢筋混凝土结构（1）电缆槽身混凝土施工电缆槽身采用C25混凝土，施工分三步施工，首先施工矮边墙侧槽壁混凝土，然后施工槽底混凝土，最后施工靠水沟侧槽壁。电缆槽身混凝土要分层浇注，由于电缆槽在侧壁厚度仅有15cm，不能采用捣固棒振捣，用25钢筋插捣密实，在插捣过程中注意对160横向排水管保护，避免对其损坏。并用木棒轻轻敲打模板，使附着在模板上的气泡逸出，保证混凝土外观质量平整，无气泡和蜂窝麻面产生。（2）电缆槽盖板施工C25砼预制盖板，按照设计图纸预制。主洞电缆沟盖板（8cm）规格长*宽=73*49cm车行横洞电缆沟盖板（8cm）规格长*宽=79*43cm钢筋按照设计绑扎成网片，保护层采用预制M30砂浆垫块确定，垫块规格为2.5cm，浇注混凝土时采用钢钎插捣，表面抹平、压光，并及时覆盖洒水养护不少于7天。浇筑完成7天后才能搬离地面、安装，及时清理盖板底面的浮渣。隧道主洞电缆沟盖板设置间距为50cm，开口盖板每50m设置一个，车行横洞电缆沟盖板布置间距为80cm，开口盖板根据需要设置。盖板安装完成后28天内严禁上人，堆码重物。质量标准 导线点、水准点闭合情况及其它：导线点采用二级导线点，水准点采用 交 底 人接 收 人技术负责人交底时间2014年6月1日合同管理制度1 范围本标准规定了龙腾公司合同管理工作的管理机构、职责、合同的授权委托、洽谈、承办、会签、订阅、履行和变更、终止及争议处理和合同管理的处罚、奖励；本标准适用于龙腾公司项目建设期间的各类合同管理工作，厂内各类合同的管理，厂内所属各具法人资格的部门，参照本标准执行。2 规范性引用中华人民共和国合同法龙腾公司合同管理办法3 定义、符号、缩略语无4 职责4.1 总经理：龙腾公司经营管理的法定代表人。负责对厂内各类合同管理工作实行统一领导。以法人代表名义或授权委托他人签订各类合法合同，并对电厂负责。4.2 工程部：是发电厂建设施工安装等工程合同签订管理部门；负责签订管理基建、安装、人工技术的工程合同。4.3 经营部：是合同签订管理部门，负责管理设备、材料、物资的订购合同。4.5 合同管理部门履行以下职责：4.5.1 建立健全合同管理办法并逐步完善规范；4.5.2 参与合同的洽谈、起草、审查、签约、变更、解除以及合同的签证、公证、调解、诉讼等活动，全程跟踪和检查合同的履行质量；4.5.3 审查、登记合同对方单位代表资格及单位资质，包括营业执照、经营范围、技术装备、信誉、越区域经营许可等证件及履约能力（必要时要求对方提供担保），检查合同的履行情况；4.5.4 保管法人代表授权委托书、合同专用章，并按编号归口使用；4.5.5 建立合同管理台帐，对合同文本资料进行编号统计管理；4.5.6 组织对法规、制度的学习和贯彻执行，定期向有关领导和部门报告工作；4.5.7 在总经理领导下，做好合同管理的其他工作，4.6 工程技术部：专职合同管理员及材料、燃料供应部兼职合同管理员履行以下职责：4.6.1 在主任领导下，做好本部门负责的各项合同的管理工作，负责保管“法人授权委托书”；4.6.2 签订合同时，检查对方的有关证件，对合同文本内容依照法规进行检查，检查合同标的数量、金额、日期、地点、质量要求、安全责任、违约责任是否明确，并提出补充及修改意见。重大问题应及时向有关领导报告，提出解决方案；4.6.3 对专业对口的合同统一编号、登记、建立台帐，分类整理归档。对合同承办部门提供相关法规咨询和日常协作服务工作；4.6.4 工程技术部专职合同管理员负责收集整理各类合同，建立合同统计台帐，并负责
