变压器失火应急预案TSW.doc

目录
1 厂处的基本情况
2 事故类型和危害限度分析
2.1 事故类型
2.2 事故危险限度分析
3 组织机构与职责
3.1 应急救援组织及职责
3.2 应急救援专业队伍及职责
3.3 应急救援组织机构图
4 防止与预警
4.1 平常监控
4.2 预警行动
5 信息报告程序
6 应急响应
6.1 响应分级
6.2 响应程序
6.3 处置措施
7 应急结束
8 应急物资与装备保障
9 附件
9.1 应急救援组织及专业救援队伍人员信息表
9.2 应急物资、装备清单
9.3 公司油浸式变压器相关参数

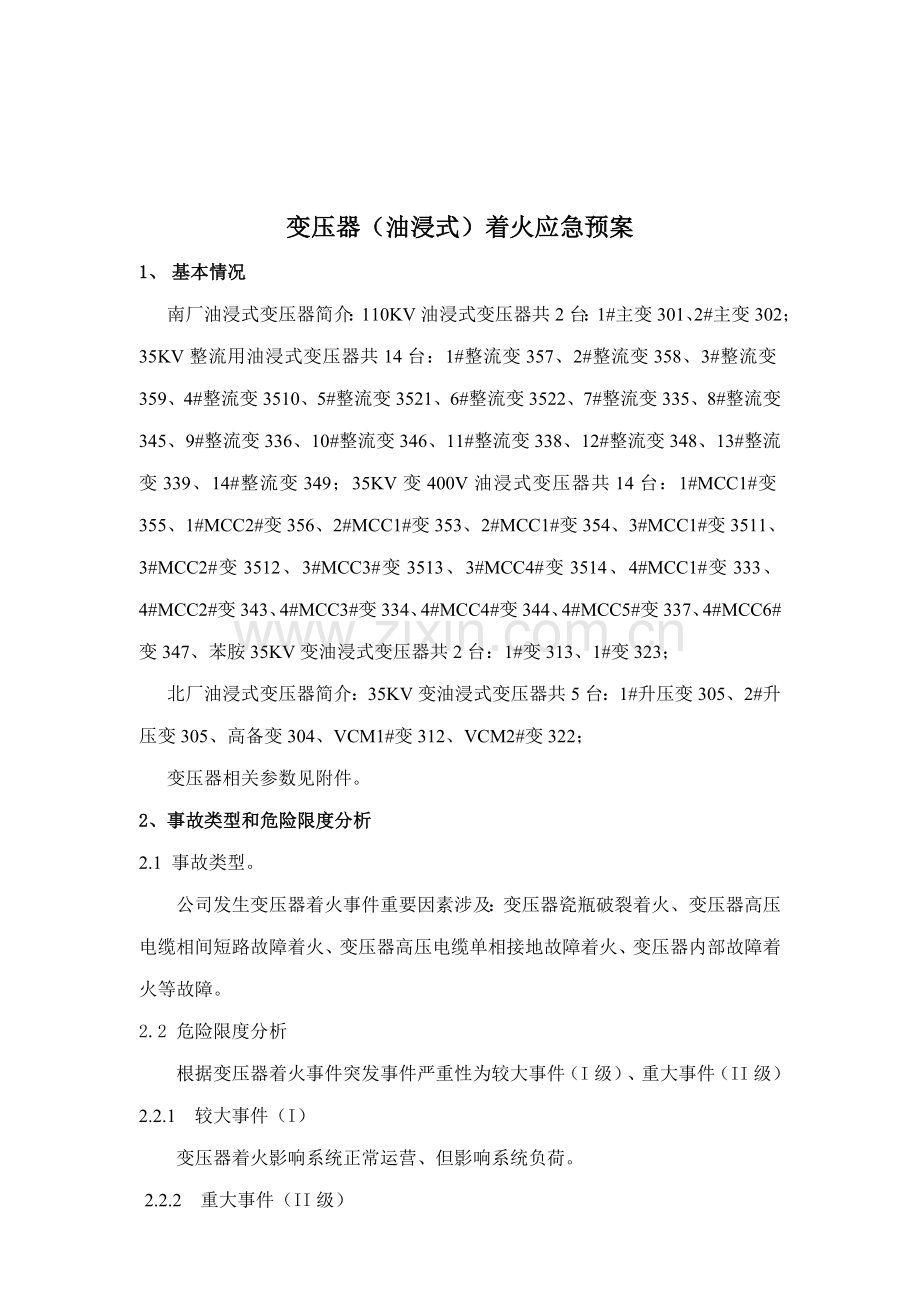

变压器（油浸式）着火应急预案
1、 基本情况
南厂油浸式变压器简介：110KV油浸式变压器共2台：1#主变301、2#主变302；35KV整流用油浸式变压器共14台：1#整流变357、2#整流变358、3#整流变359、4#整流变3510、5#整流变3521、6#整流变3522、7#整流变335、8#整流变345、9#整流变336、10#整流变346、11#整流变338、12#整流变348、13#整流变339、14#整流变349；35KV变400V油浸式变压器共14台：1#MCC1#变355、1#MCC2#变356、2#MCC1#变353、2#MCC1#变354、3#MCC1#变3511、3#MCC2#变3512、3#MCC3#变3513、3#MCC4#变3514、4#MCC1#变333、4#MCC2#变343、4#MCC3#变334、4#MCC4#变344、4#MCC5#变337、4#MCC6#变347、苯胺35KV变油浸式变压器共2台：1#变313、1#变323；
北厂油浸式变压器简介：35KV变油浸式变压器共5台：1#升压变305、2#升压变305、高备变304、VCM1#变312、VCM2#变322；
变压器相关参数见附件。
2、事故类型和危险限度分析
2.1 事故类型。
公司发生变压器着火事件重要因素涉及：变压器瓷瓶破裂着火、变压器高压电缆相间短路故障着火、变压器高压电缆单相接地故障着火、变压器内部故障着火等故障。
2.2 危险限度分析
根据变压器着火事件突发事件严重性为较大事件（I级）、重大事件（II级）
2.2.1 较大事件（I）
变压器着火影响系统正常运营、但影响系统负荷。
2.2.2 重大事件（II级）
变压器着火并导致严重的人身和设备损坏。
3、组织机构及职责
3.1 应急救援组织及职责
事故发生时，一方面各部门成立应急救援组织，分清责任、贯彻到人。应急救援组织成员涉及应具有完毕某项任务的能力、职责、权利及资源的所属部门内安全、生产、设备、等负责人以及生产装置、储运系统的技术人员。组织成员直接领导下属应急救援专业队伍，并向现场指挥负责，由总指挥统一协调部署各专业队的职能和工作。
应急救援组织
组成成员
职责
应急救援现场指挥部
工务处处长/
工务处电气工程师
1、 组织制定、完善工务处事故应急预案，
决定预案的启动与终止；
2、指挥、协调现场各应急救援队伍开展救援行动，调配和使用应急资源等；
3、组织部门应急预案的演练；
4、事故得到有效控制后协助公司对事故的调查与解决，恢复生产
现场指挥部负责人
当班调度/值长
1、 负责紧急情况下与供电调度的联系协调；
2、 负责紧急情况下生产负荷的调整，平衡；
3、 负责紧急情况下调令的下达；
4、 及时将事故现场解决情况向领导报告；
电仪工段长
1、 负责事故现场的应急防护；
2、 负责事故现场的应急解决及善后解决；
3、 及时将事故现场解决情况向领导报告；

3.2应急救援专业队伍及职责
应急救援专业队伍是事故发生后，接到命令即能及时赶到事故现场，执行应急救援行动中特定任务的专业队伍。
专业救援组
组成成员
职责
通讯联络组
负责人：事业部调度
成员：电运中控人员
接警与告知：接到事故报告后，判断事故性质，向指挥部报告。
通讯：保证通讯系统完好、畅通，并能协助应急解决（对讲机、应急电话、广播报警系统等）。
安全警戒组
负责人：工务处安全员
成员:工务处办公室其别人员
警戒：建立事故警戒区域，记录进入事故警戒区人员，厂区干道管制。
人员疏散：负责事故单位界区内人员安全疏散及人员清点。
抢险救援组
负责人：电仪工段长
成员：电仪班长、岗位员工、技术员、中控人员
抢险：第一时间火灾的扑救。
救援：事故现场受害人员的营救，受害人员处紧急及时报告现场指挥部。

3.3应急救援组织机构图

厂处应急
现场指挥部
指挥负责人

通讯联络
当值调度
安全警戒
工务处安全员
抢险救援
工段长/班长
限制事故扩大
中控、技术员
营救人员
自愿消防员
消防抢险
岗位员工、自愿消防员

4、防止与预警
4.1 平常监控
电仪运营人员负责对各变压器运营参数进行实时监控，同时运营人员1次/2小时现场巡检一次，查看现场设备运营情况。
4.2 预警行动
4.2.1 电仪人员（岗位人员）发现变压器着火事件发生后，发现者应立即向当值调度或值长报告；
4.2.2 当值调度或值长立即将报警信息报告工务处处长或部门值班；
4.2.3 工务处处长或部门值班接到报警后，立即成立现场指挥部，发布生产安全事故的应急救援命令。各救援专业小组在第一时间赶赴现场，迅速开展各项应急救援工作。

5 信息报告程序

现场发现者/
电运中控人员

中控当值调度、值长
301/500
工作日
工务处处长
552/6622/
休息日
公司总值班
63399

专业救援组
安全警戒：工作日工务处安环员
节假日公司安全值班
抢险救援：电仪工段长
安全员或安环值班
安环处处长
6104/64105

6 应急响应
6.1 应急处置措施
6.1.1联络变着火解决
1、化工区电运巡检人员接到告知后应立即赶到现场确认，并将联络变冷却风机停运，同时将现场情况向中控电运人员报告，中控运营值班员将相关情况向当班调度及电仪工段长报告。
2、中控人员上位机检查故障联络变110KV侧开关有无跳闸，并告知现场巡检人员确认110KV开关状态。
3 、如联络变110KV侧开关未跳闸，立即告知当班调度，经调度许可后中控电仪运营值班人员立即上位机拉开35KV侧及110KV进线开关，现场电仪运营人员检查确认开关确在分闸位置。如联络变110KV侧开关已跳闸，但35KV侧开关未跳，立即告知当班调度，经调度许可后中控电仪运营值班人员立即上位机拉开35KV侧开关，检查确认开关确在分闸位置。
4、相关岗位按110KV外线失电，参照公司《水、电、汽应急解决规程》解决。
5、 化工区电运做好相关整流设备停车工作，配电室按《配电室失电预案》解决。
6、 现场运营人员将故障联络变置检修状态，做好相关安全措施。
7、 现场运营人员将绝缘靴、绝缘手套拿至事故现场与救援人员一起用消防沙和干粉灭火器灭火。
8、 如变压器内部有爆裂声并且变压器震动，现场急救人员应立即撤离现场，以防变压器发生爆炸。
9、 如故障变压器着火影响非故障变压器安全运营，现场电运人员应告知调度并申请将非故障变压器停运，并做好相应的停电解决工作。
6.1.2升压变着火解决
1、热电区电运巡检人员接到告知后应立即赶到现场确认，并将升压变冷却风机停运，同时将现场情况向中控电运人员报告。中控运营值班员将相关情况向当班调度及电仪工段长报告。
2、中控人员上位机检查故障升压变35KV侧开关有无跳闸，并告知现场巡检人员确认35KV开关状态。
3 、如升压变35KV侧开关未跳闸，电仪电运中控向当班调度申请故障段厂用电切换备用段、同时告知当班调度联系相关岗位规定相应发电机减载停机，经调度许可后中控电仪运营值班人员立即上位机拉开10KV侧及35KV进线开关，检查确认开关确在分闸位置，同时拉开相应发电机出口刀闸，检查分闸良好。如升压变35KV侧开关已跳闸，立即告知当班调度相应发电机减载停机，同时中控运营人员应手动操作厂用电快切，将故障段切至备用段，经调度许可后中控电仪运营值班人员立即上位机拉开10KV侧开关，检查确认开关确在分闸位置，同时拉开相应发电机出口刀闸，检查分闸良好。
4、相关岗位按发电机跳停，参照公司《水、电、汽应急解决规程》解决。
5、 化工区电运做好相关整流设备停车工作。热电电运做好发电机停机工作。配电室按《配电室失电预案》解决
6、 现场运营人员将故障升压变置检修状态，做好相关安全措施。
7、 现场运营人员将绝缘靴、绝缘手套拿至事故现场与救援人员一起用消防沙和干粉灭火器灭火。
8、 如变压器内部有爆裂声并且变压器震动，现场急救人员应立即撤离现场，以防变压器发生爆炸。
9、 如故障变压器着火影响非故障变压器安全运营，现场电运人员应告知调度并申请将非故障变压器停运，并做好相应停电解决工作。
6.1.3 高备变着火解决
1、热电区电运巡检人员接到告知后应立即赶到现场确认，并将高备变冷却风机停运，同时将现场情况向中控电运人员报告。中控运营值班员将相关情况向当班调度及电仪工段长报告。
2、中控人员上位机检查高备变35KV侧开关304有无跳闸，并告知现场巡检人员确认304开关状态。
3 、如升压变304开关未跳闸，立即告知当班调度，经调度许可后热电中控运营值班人员立即上位机拉开高备变10KV侧开关1401和35KV侧304开关，检查确认开关确在分闸位置。相应岗位做好10KV厂用电备用段段失电解决。告知调度联系相应岗位调整负荷，合10KV母联恢复着火变压器供电段供电。配电室按《配电室失电预案》解决
4、现场运营人员将高备变置检修状态，并做好相关安全措施。
5、现场运营人员将绝缘靴、绝缘手套拿至事故现场与救援人员一起用消防沙和干粉灭火器灭火。
6、如变压器内部有爆裂声并且变压器震动，现场急救人员应立即撤离现场，以防变压器发生爆炸。
7、如故障变压器着火影响非故障变压器安全运营，现场电运人员应告知调度并申请将非故障变压器停运。
6.1.4 整流变着火解决
1、化工区电运巡检人员接到告知后应立即赶到现场确认，并将着火整流变冷却风机停运，同时将现场情况向中控电运人员报告。中控运营值班员将相关情况向当班调度及电仪工段长报告。
2、中控人员上位机检查着火整流变高压开关有无跳闸，并告知现场巡检人员确认高压开关状态。
3 、如着火整流变高压开关未跳闸，立即告知当班调度，经调度许可后电运中控运营值班人员立即上位机拉开着火整流变高压开关，检查确认开关确在分闸位置。相应岗位做好相应电槽联锁停车解决。
4、现场运营人员将着火整流变置检修状态，并做好相关安全措施。
5、现场运营人员将绝缘靴、绝缘手套拿至事故现场与救援人员一起用干粉灭火器灭火。
6、如变压器内部有爆裂声并且变压器震动，现场急救人员应立即撤离现场，以防变压器发生爆炸。
7、如故障变压器着火影响非故障变压器安全运营，现场电运人员应告知调度并申请将非故障变压器停运。
6.1.5 35KV/10KV变压器着火解决
1、电运巡检人员接到告知后应立即赶到现场确认，并将着火变压器冷却风机停运，同时将现场情况向中控电运人员报告。中控运营值班员将相关情况向当班调度及电仪工段长报告。
2、中控人员上位机检查着火变压器高压侧侧开关有无跳闸，并告知现场巡检人员确认开关状态。
3 、如着火变压器高压开关未跳闸，立即告知当班调度，经调度许可后电运中控运营值班人员立即上位机拉开着火变压器10KV侧开关和35KV侧开关，检查确认开关确在分闸位置。如着火变压器高压开关已跳闸，立即告知当班调度，经调度许可后电运中控运营值班人员立即上位机拉开着火变压器10KV侧开关，检查确认开关确在分闸位置。相应岗位做好相应设备失电解决。告知调度联系相应岗位调整负荷，通过合10KV母联恢复着火变压器供电段供电。配电室按《配电室失电预案》解决
4、现场运营人员将着火变压器置检修状态，并做好相关安全措施。
5、现场运营人员将绝缘靴、绝缘手套拿至事故现场与救援人员一起用干粉灭火器灭火。
6、如变压器内部有爆裂声并且变压器震动，现场急救人员应立即撤离现场，以防变压器发生爆炸。
7、如故障变压器着火影响非故障变压器安全运营，现场电运人员应告知调度并申请将非故障变压器停运。
6.1.6 400V动力变着火解决
1、电运巡检人员接到告知后应立即赶到现场确认，并将着火变压器冷却风机停运，同时将现场情况向中控电运人员报告。中控运营值班员将相关情况向当班调度及电仪工段长报告。
2、中控人员上位机检查着火变压器高压侧侧开关有无跳闸，并告知现场巡检人员确认开关状态。
3 、如着火变压器高压开关未跳闸，立即告知当班调度，将故障段负荷切至非故障段，电仪电运现场人员分故障变压器低压负荷开关，确认开关确在分闸位置后合母联开关；电仪中控人员向当班调度申请分故障变压器高压开关，经调度许可后电运中控运营值班人员立即上位机拉开着火变压器高压侧开关，检查确认开关确在分闸位置。如着火变压器高压开关已跳闸，电运值班人员检查400V备自投有无启动，如未启动应手动分故障变压器负荷开关合400V低压母联恢复着火变压器供电段供电（按《配电室失电预案》解决），同时告知当班调度，相应岗位做好相应设备失电解决。告知调度联系相应岗位调整负荷。
4、现场运营人员将着火变压器置检修状态，并做好相关安全措施。
5、现场运营人员将绝缘靴、绝缘手套拿至事故现场与救援人员一起用干粉灭火器灭火。
6、如变压器内部有爆裂声并且变压器震动，现场急救人员应立即撤离现场，以防变压器发生爆炸。
7、如故障变压器着火影响非故障变压器安全运营，现场电运人员应告知调度并申请将非故障变压器停运。
7、应急结束
变压器着火故障排除、系统恢复正常供电后，变压器着火突发事件应急结束，由工务处处长牵头成立事故调查小组，对事故现场进行勘察、组织事故调查并组织上报工作。
8、应急物资与装备保障
8.1 工务处应急指挥领导小组负责按照实现应急功能需要，建立应急救援队伍，并根据人员的变化做适时调整，保证救援组织的实行。
8.2 各救援小组负责人根据各自的分工做好应急救援物资的准备工作，例如对讲机、绝缘手套、绝缘靴、应急灯、干粉灭火器等。
9 附件
9.1 本单位应急救援组织及专业救援队伍人员信息表
9.1.1 现场指挥部
序号
部门/厂处
姓名
职务
办公电话
手机
1
工务处
周继洲
工务处处长
6622
67862
2
工务处
祁勇
工务处副处长
6623
67736
3
工务处
马庆
电气助理工程师
6636
66552
9.1.2 安全警戒组
序号
部门/厂处
姓名
职务
办公电话
手机
1
工务处
周培庆
工务处助理工程师
6636
68796

9.1.3 应急救援组

序号
部门/厂处
姓名
职务
办公电话
手机
1
电仪工段
季军
电仪工段长
324
67485
2
电仪工段
曹君
电仪技术员
6629

3
电仪工段
薛吉林
电仪技术员
6629
67346
4
电仪工段
王春华
电仪助理工程师
6629
60535
5
电仪工段
孙剑
电气班长
324
62159
6
电仪工段
朱群
电气班长
551
62868
9.2 应急装备清单
序号
装备名称
数量
1
35KV绝缘手套
2付
2
35KV绝缘靴
2双
3
35KV验电器
1支
4
成套接地线
2套
5
干粉灭火器
若干

9.3公司油浸式变压器相关参数
名称
型号
容量
器身重量
油重量
总重量
变压器油型号
1#联络变B701
SFZ9-50000/110KV
50000KVA
35T
18.5T
66T
DB-25
2#联络变B702
SFZ11-50000/110KV
50000KVA
36800KG
18790KG
41680KG
DB-25
一期整流变（357、358）
ZHSTK-11580/35
11580KVA
32023KG
29000KG
81000KG
DB-10
二、三期整流变（359、3510、3521、3522）
ZHSFT-9000/35
9000KVA
25000KG
25000KG
66000KG
DB-25
四期整流变（335、345、336、346）
ZHSFT-17300/35
17300KVA
30000KG
23200KG
69200KG
DB-25
五期整流变（338、348、339、349）
ZHSFT-17300/35
17300KVA
30000KG
28900KG
75400KG
DB-25
苯胺10KV变压器（313、323）
BS9-5000/35
5000KVA
5630KG
2300KG
10330KG
DB-25
VCM10KV变压器（B371、B372)
S9-12500/35
12500KVA
12470KG
3900KG
21355KG
DB-25
升压变（B305、B306）
SF9-75000/35
75000KVA
40.9T
12.2T
67T
DB-25
高备变B304
SF9-20230/35
20230KVA
18070KG
5410KG
28860KG
DB-25
1#MCC1#变355、1#MCC2#变356、2#MCC1#变353、2#MCC2#变354、
CBS2-1250/35
1250KVA
2835KG
1390KG
5720KG
DB-10
3#MCC2#变3512、3#MCC3#变3513、3#MCC4#变3514、4#MCC4#变344
BS9-M-1250/35
1250KVA
2835KG
1390KG
5720KG
DB-25
3#MCC1#变3511
BS9-M-1600/35
1600KVA
2820KG
1405KG
5285KG
DB-25
4#MCC1#变333、4#MCC2#变343、4#MCC3#变334、4#MCC5#变337、4#MCC6#变347
BS11-2023/35
2023KVA
3180KG
1250KG
6110KG
DB-25
