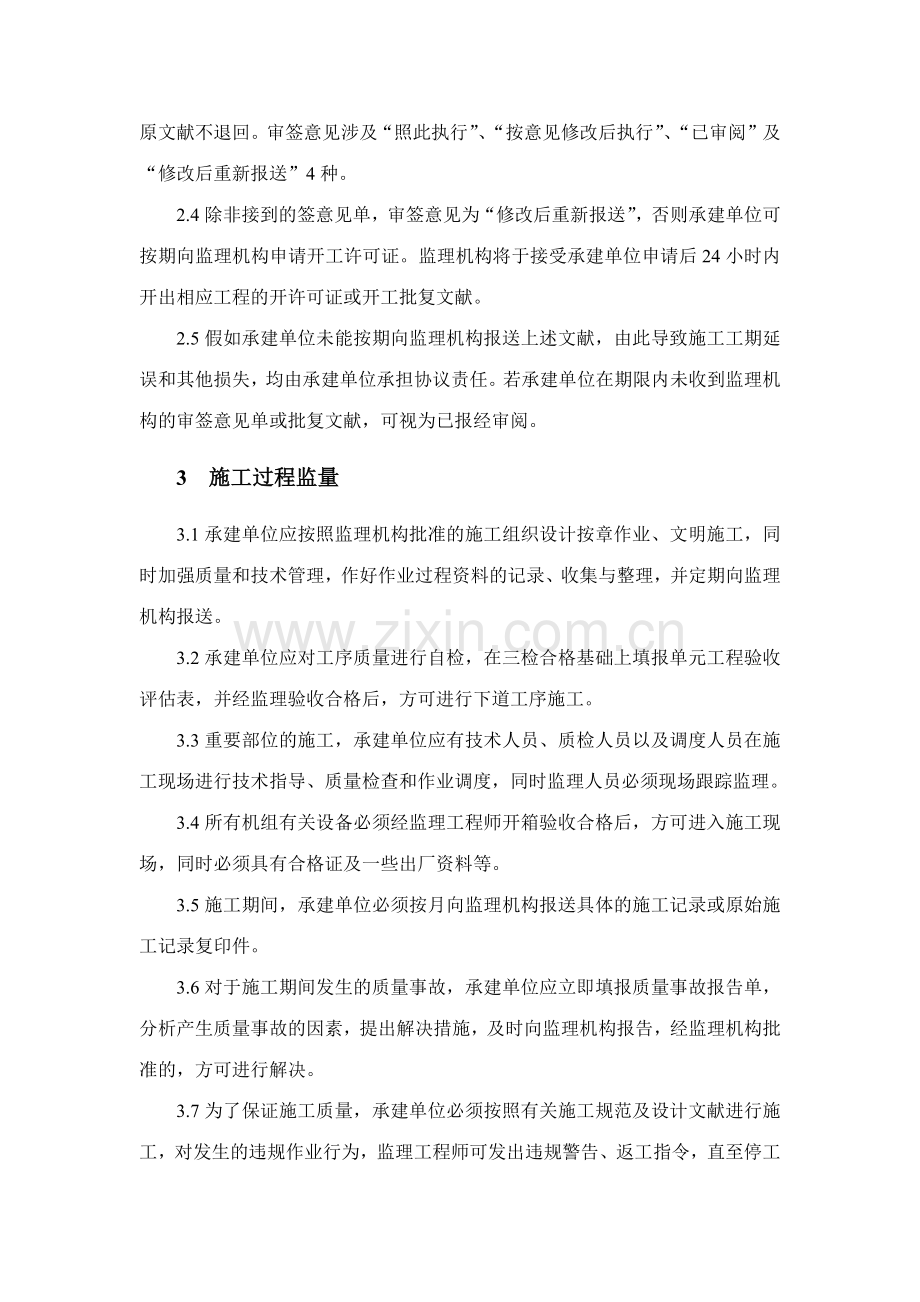

水轮发电机组安装监理实行细则1 总则1.1本细则编制依据：水轮发电机组安装技术规范（GB856488）。水利水电基本建设工程单元工程质量评估标准水轮发动机组安装工程（SDJ249.3-88）。1.2本细则运用于大、中型机级安装，小型机组安装可参照执行。2 施工准备工作监理2.1承建单位应在机组安装开始前，将机组安装用的X、Y基准线标点及高程点进行测量，并将测量资料上报监理机构。2.2承建单位应根据设计图纸、协议技术规范和有关施工规程规范，结合工地的现场条件，编制施工组织设计报送监理机构批准。施工组织设计应涉及下述内容：工程概况。施工现场布置图。施工进度计划。劳动力、材料和制备配置计划。重点部位施工的技术方案及措施。施工用电。安全及文明施工。管理层组织机构及人员安排。2.3上述报送文献连同审签意见单均一式4份，经承建单位项目经理（或其授权代表）签署并加盖公章后报送，监理机构审阅后限时返回审签意见单一份，原文献不退回。审签意见涉及“照此执行”、“按意见修改后执行”、“已审阅”及“修改后重新报送”4种。2.4除非接到的签意见单，审签意见为“修改后重新报送”，否则承建单位可按期向监理机构申请开工许可证。监理机构将于接受承建单位申请后24小时内开出相应工程的开许可证或开工批复文献。2.5假如承建单位未能按期向监理机构报送上述文献，由此导致施工工期延误和其他损失，均由承建单位承担协议责任。若承建单位在期限内未收到监理机构的审签意见单或批复文献，可视为已报经审阅。3 施工过程监量3.1承建单位应按照监理机构批准的施工组织设计按章作业、文明施工，同时加强质量和技术管理，作好作业过程资料的记录、收集与整理，并定期向监理机构报送。3.2承建单位应对工序质量进行自检，在三检合格基础上填报单元工程验收评估表，并经监理验收合格后，方可进行下道工序施工。3.3重要部位的施工，承建单位应有技术人员、质检人员以及调度人员在施工现场进行技术指导、质量检查和作业调度，同时监理人员必须现场跟踪监理。3.4所有机组有关设备必须经监理工程师开箱验收合格后，方可进入施工现场，同时必须具有合格证及一些出厂资料等。3.5施工期间，承建单位必须按月向监理机构报送具体的施工记录或原始施工记录复印件。3.6对于施工期间发生的质量事故，承建单位应立即填报质量事故报告单，分析产生质量事故的因素，提出解决措施，及时向监理机构报告，经监理机构批准的，方可进行解决。3.7为了保证施工质量，承建单位必须按照有关施工规范及设计文献进行施工，对发生的违规作业行为，监理工程师可发出违规警告、返工指令，直至停工整顿。4 施工质量控制4.1水轮机安装4.1.1埋入部件安装4.1.1.1吸出管里衬安装先将尾水肘管地脚螺栓按设计图规定埋好。将尾水肘管吊装放到预先埋好的地脚上，并进行调理固定。再将吸出管里衬吊装到肘管法兰上。调整吸出管里衬管口直径、周长、中心、方位、高程，使偏差符合吸出管里衬安装允许偏差规定（SDJ294.388表1.2.1）。进行尾水管拉紧，加固后点焊工作。待座环安装位后，运用吸出管里衬法兰上的调整螺栓将里衬顶起来，并插到基础环内点焊，待一期混凝土浇筑后再焊环缝，同时必须保证单侧间隙符合设计规定。4.1.1.2底环安装将座环吊入已浇筑好的混凝土支墩上，用楔子板先调整标高，使之符合允许偏差规定（SDJ294.388表1.2.2）。采用挂钢琴线并加钢板尺检查中心及方位，使它符合允许偏差规定（SDJ294.3-88表1.2.2）。将待测座环上、下法半面周向等分8点，用0.22m方型水平仪和特制的平衡梁检查水平，使它符合允许偏差规定（SDJ249.388表1.2.2）。采用挂钢琴线及测杆检查轮室圆度，使上、下座环各点半径之差不应超过允许偏差规定（SDJ249.3-88表1.2.2）。座环安装所有合格后，将楔子板、基础栓、螺帽点焊牢固后，再浇筑座环基础及吸出管里衬外边的混凝土。为防止蜗壳焊接和浇筑混凝土后座环变形，必须对座环进行支撑牢固，否则后果严重。4.1.1.3蜗壳安装蜗壳拼装应符合允许偏差规定（SDJ294.3-88表1.2.3）。蜗壳安装应符合允许偏差规定（SDJ294.3-88表1.2.3）。蜗壳焊接应符合下列规定：参与焊接的焊工应经考试合格，严禁无证上岗。点焊焊条应与焊接焊条相同，焊接前应检查点焊焊缝，如有开裂、未焊透及气孔等缺陷，应彻底清除。各节间蝶形边对接焊接间隙一般为24，过流面错牙应不超过板厚的10，但纵缝最大错牙不应大于2。坡口局部间隙超过5，其长度不超过焊缝长度的10，且一般应在坡口处作堆焊解决。凑合节焊缝焊接，应有减少焊接应力和防止座环变形的措施。特殊钢材、特殊部件应按专门制定的程序及焊接工艺规定进行焊接。焊缝应进行无损探伤检查，并符合规范（SDJ294.388表1.2.3）。蜗壳工地水压实验，按设计规定进行。蜗壳安装所有完毕后，进行全面检查，特别是座环中心、高程、圆度、水平一定要符合设计规范规定（SDJ294.388表1.2.2），并组织设计单位、生产厂家、业主、监理、承建单位联合进行隐蔽工程检查验收。在蜗壳混凝土浇筑过程中，时刻注意检查座环及蜗壳的相关变形，如发现异常情况，应立即进行校正解决。4.1.1.4机坑里衬安装用钢板尺检查其中心，使之符合规范规定（SDJ294.3-88表1.2.4）。将机坑进而衬上口等分8点，用钢卷尺检查上口直径，使之符合规范规定（SDJ294.388表1.2.4）。4.1.2主轴、转轮安装4.1.2.1转轮装配混流式水轮机分瓣式转轮应根据专门的焊接工艺规范进行焊接及热解决，并应符合下列规定。转轮应无裂纹，转轮下环焊缝不允许有咬边现象。上冠组合间隙应符合GB8564-88第2.0.6的质量规定。上冠法兰下凹值及上凸值应任命规范规定（SDJ294.388表1.2.5）。下环焊缝处错牙不应大于0.5。叶片填补块安装焊接后，叶型应符合设计规定。抗磨、抗气蚀层的堆焊应按规定进行，打磨后厚度不应小于4，粗糙度应与打磨部分一致。止漏环在工地装焊前，转轮安装止漏环处的圆度应符合转轮各部位同轴度及圆度的规范规定，装焊后止漏环应帖合严密，焊缝无裂纹。分瓣转轮止漏环磨圆时，测点不应少于32点，其圆度应符合规范规定。分瓣转轮应在磨圆后，按规范规定作静平衡实验，实验时应带引水板，配重块应焊在引水板下面的上冠顶面上，焊接应牢固，实验后应符合下列规定。静平衡工具应与转轮同心，支座水平偏差不大于0.02mmm。调整静平衡工具的灵敏度，应符合球面中心到转轮重心距离的规定。残留不平衡力点应符合设计规定。转浆式水轮机转轮耐压和动作实验，应尽量在转轮放平时进行，并应符合下列规定。实验用油的油质合格，油温不应低于+5。最大实验压力，一般为0.5MPa。在最大实验压力下，保持16h。在实验过程中，每小时操作浆叶全行程开关23次。各组合缝不应有渗漏现象，每个桨叶密封装置在加与未加实验压力情况下的漏油量，不应超过拇个桨叶密封装置允许漏油量规定，不大于出厂实验时的漏油量。转轮接力器动作应平衡，启动和关闭的最低油压一般不超过工作压力的15。绘制转轮接力行程与桨叶转角的关系曲线。4.1.2.2主轴与转轮连接法兰各组合缝应无间隙，用0.05塞尺检查不能塞入，并按厂家提供的组合螺栓伸长值热把合螺栓。测定上、下止漏环圆度，其允许偏差为10设计间隙值。安装法兰保护罩，并点焊螺帽，同时将螺栓凹坑填平，当它作为检修密封的一部分时，应检查圆度，并符合规范规定。安装中心补气阀。安装泄水锥，并将螺帽点焊牢固，护罩焊接应采用防变形措施，焊缝应磨平。4.1.3导水机构安装4.1.3.1导水机安装前，先将座环清扫干净，并复测座环上、下法兰高程、水平、镗口圆度，并应符合座环安装允许偏差的规定（SDJ294.388表1.2.2）。4.1.3.2分瓣底环、顶盖、支持环等组合面应涂铅油或密封胶，组合缝间隙应符合GB856488第2.0.6条规定。4.1.3.3测量机组的基准中心线，一般混流式按下止漏环，轴流式按转轮室，斜流式按转轮上止漏环拟定。4.1.3.4导水机构安装安装程序底环吊放安装。导水叶吊入安装。顶盖吊放安装。按基准中心线检查各固定止漏环同心度、圆度及各半径与平均半径之差，为设计间隙的10。当止漏环工作面高度超过200时，应检查上、下两圈。对轴流式机组，应按基准中心线检查下锥体的轴承座法兰止口的同轴度，其偏差应符合下锥体轴承座法兰止口与转轮室同轴度允许偏差规定（SDJ294.388表1.2.6）。顶盖、底环调整后，一般对称拧紧螺栓，检查导叶端部间隙，各导叶大头与小头两边应一致，不允许有规律性的倾斜，总的间隙最大不超过设计间隙值；对推力轴承装在顶盖上的机组，应考虑承载后的变形值。检查装有环形接力器的轴承支座，其中心偏差不应大于0.10，水平偏差不应大于0.05m。保证导叶转动灵活，钻铰底环、顶盖销钉孔，并配制销钉。4.1.3.5若导水机构在正式安装前需要进行预装，同样应符合导水机构正式安装的有关规定的规定。4.1.4转动部件就位安装4.1.4.1主轴和转轮吊装的放置高程，一般应较设计高程略低，其顶盖与吊装后发电机轴法兰止口底面应有26间隙。但对于推力头装在水轮机轴上的机组，则应较设计高程略高，使推力头套装后与镜板背面有25的间隙，同时采用在转轮下环垫三对成等边三角形楔子板法调整主轴垂直度，使垂直度不大于0.05m。当水轮机或发电机按实物找正安装时，应调整转轮的中心及主轴垂直度，使其止漏环是隙符合规范规定，其主轴垂直度偏差不应大于0.02m。4.1.4.2转轮安装的最终高程，与上、下固定止漏环高低错牙1.5，各止漏环间隙或桨叶与转轮室间隙的偏差应符合转轮安装高程及间隙允许偏差规定（SDJ294.388表1.2.8）。4.1.4.3在上、下止漏环间隙处打入楔子板，用以固定转轮。4.1.4.4机组联轴后，两法兰组合缝应无间隙，用0.05塞尺检查不能塞入，同时将螺栓点焊牢固，将连接螺栓伸长值按厂家规定热把合螺栓。4.1.4.5操作油管及受油器安装应符合下列规定。操作油管应严格清洗，连接可靠，不漏油，螺纹连接操作油管应有锁紧措施。操作油管的摆度，对固定铜瓦结构一般不大于0.20；对浮动铜瓦结构一般不大于0.30。受油器水平偏差，在受油器座的平面上测量，不应大于0.05m。旋转油盆与受油器座的挡油环间隙应均匀，且不小于设计值的70。受油器对地绝缘电阻在尾水管无水时测量，一般不小于0.5m4.1.5导叶及接力器安装调整4.1.5.1导叶立面间隙，在钢丝绳捆紧的情况下，用0.05塞尺检查不能通过，局部范围内最大间隙不超过导叶允许局部间隙规定（SDJ294.388表1.2.6），但总长度不应超过导叶高度的25。4.1.5.2导叶端部间隙，一般上部为实际间隙值的6070，下部为实际总间隙值的3040。工作水头在200m以上的机组，下部为0.05，其余间隙留在上部。推力轴承装在顶盖上的机组，下部间隙应比上部大，具体规定由设计规定。导叶止推环轴向间际，不应大于该导叶上部间隙值的50，导叶应转动灵活。4.1.5.3导叶在最大开度时，导叶与挡块之间距离应符合设计规定，无规定期应留510。4.1.5.4连杆的连接应在导叶用钢丝绳捆紧及控制环在全关位置情况下，连杆应调水平，两端高低差不大于1，测量并记录两轴孔间的距离。4.1.5.5接力器的安装应符合下列规定：需在工地分解的接器应进行分解、清洗、检查和装配后，各配合间隙应符合设计规定，活塞移动应平稳灵活。各组合缝间隙应按GB856488第2.0.6的规定。节流装置的位置及开度大小应符合设计规定。接力器应按GB8564-88第2.0.10的规定作严密性耐压实验，摇摆式接力器在实验时分油器套应来回移动35次；环形接力器内密封圈允许有少量滴油。接力器安装的水平偏差，当活塞处在中间位置时，测套筒和活塞杆水平不应大于0.10m。接力器活塞行程，应按接力器在紧行程值的规定拟定（SDJ294.388表1.2.2）。接力器活塞行程，应符合设计规定。直缸接力器两活塞行程偏差不应大于1。摇摆式接器活塞行程余量，在导叶全关与全开位置，任一单边行程余量不应小于10。摇摆式接力器分油器配管后，不得别劲。录制接力器行程与导叶开度关系曲线。4.1.6水导轴承及主轴密封安装4.1.6.1轴瓦密封应符合下列规定：橡胶轴瓦表面应平整，无裂纹及脱壳等缺陷，巴氏合金轴瓦应无密集气孔、裂纹、硬点及脱壳等缺陷，瓦面粗糙度应优于0.8m的规定。橡胶瓦和筒式瓦应与轴试装，总间隙应符合设计规定，每端最大与最小总间隙的差及同方位的上、下端总间隙之差，均不应大于实测平均值的10。筒式瓦若符合a、b两点规定期，不再进行研刮。分块轴瓦除设计规定不研刮外，一般应研刮。轴瓦研刮后，瓦面接触应均匀，每平方厘米面积上至少有一个接触点，每块瓦的局部不接触面积每处不应大于5，其总和不应超过轴瓦总面积的15。轴瓦的抗重垫块与轴瓦背面垫块座，抗重螺母与螺母支座之间接触严密。4.1.6.2轴瓦安装应符合下列规定：轴瓦安装应在机组轴线与推力瓦受力调整合格后，水轮机上下止漏环间隙及发电机空气间隙符合规定的条件下进行，为便于复查主轴的中心位置，应在轴承固定部分的合适地方建立测点，测量并记录有关数据。轴瓦安装时，一般应根据主轴中心位置，并考虑盘车的摆度、方位及大小进行间隙调整（及摆度最大点处轴承间隙最小），安装总间隙应符合设计规定。但对于只有两部导轴承的机组，可不考虑摆度而调整间隙。分块式轴瓦间隙允许偏差不应超过0.02；筒式导轴瓦间隙允许偏差应在分派间隙值的20以内，瓦面应保持垂直。4.1.6.3轴承安装应符合下列规定：稀油油盆不允许漏油、甩油，一般应按GB856488第2.0.11条规定作煤油渗透实验。轴承冷却器应按GB856488第2.0.10条规定作耐压实验。油质应合格，油位高度应符合设计规定，偏差一般不超过10。4.1.6.4主轴检修密封安装应符合下列规定：发电机转子吊入前，主轴密封装配件座板应先吊入顶盖中。空气围带在装配前，应先通入0.05MPa的压缩空气，在水中作漏气实验，应无漏气现象。安装后径向间隙应符合设计规定，偏差不应超过设计间隙值的20。4.1.6.5主轴工作密封安装应符合设计规定：轴向端面密封安装，其转环密封面应与大轴垂直，主轴密封水正常进水压力为0.150.25MPa，流量及压力可采用管路中间阀调整，并保证供排水管道畅通。密封安装完毕后充压力水实验，检查密封块是否贴紧密封面，同时密封件应能上下自由移动。主轴工作密封，采用水压端面密封，密封原件为环状橡胶圈，在工地安装时剖开粘合；粘合后在0.050.20MPa水压作用下，能动作灵活，无严重漏水现象；在无水压时，用手轻推密封块能落下。平板橡胶密封安装的轴向、径向间隙应符合设计规定，允许偏差不应超过实际平均间隙值的20。4.1.7附件安装真空破坏阀和补气阀应作动作实验和渗漏实验，其起始动作压力和最大开度值均应符合设计规定。蜗壳及尾水管排水闸阀或盘形阀的接力器均应按GB856488第2.0.10条规定作严密性耐压实验。盘形阀的阀座安装，其水平偏差不应大于0.20m，安装后检查密封面应无间隙阀，阀组动作应灵活。4.2水轮发电机安装4.2.1机架组合机回组合后，检查组合缝间隙应符合GB856488第2.0.6条规定；随轴向荷重的支架，支臂组合缝顶部用0.05塞尺检查，局部不接触长度不应超过顶端总长的10。挡风板、消防灭火水管与定子线圈及转子风扇的距离，只允许比设计尺寸略大，但不应大于设计值的20。消防灭火水管喷射孔方向应对的，一般可采用通压缩空气方式进行检查。分瓣式推力轴承支架组合后，检查轴承安装面的平面度，偏差不应超过0.2，合缝面间隙及合缝处安装面的错牙应符合GB856488第2.0.6条规定。4.2.2轴瓦研刮4.2.2.1推力轴瓦应无裂纹、夹渣及密集气等缺陷，轴承合金局部脱壳面积总和不超过瓦面的5，必要时可用超声波检查。4.2.2.2轴瓦温度计、高压油顶起软管接头及水冷瓦冷却水管接头应试装检查。4.2.2.3镜板工作面应无伤痕和锈蚀，粗糙度和硬度应符合设计规定，必要时应按图纸检查两平面的平等度和工作面的平面度。4.2.2.4推力轴承研刮应下列规定：瓦面每平方厘米内应有13个接触点。瓦面局部不接触面积每处不应大于轴瓦面积的2，但最大不超过162，其总和不应超过轴瓦面积的5。进油边按设计规定刮削，无规定期可在10范围内刮成深0.5的倒圆斜坡。支栓螺栓式推力轴承瓦面刮低，可在支栓螺栓周边约占总面积的1312的部位先刮低约0.010.02，然后再缩小范围，从另一个方向再刮低约0.010.02。说明：无支栓螺栓的轴瓦可不刮低。双层瓦结构的推力轴承，薄瓦与托瓦之间的接触应符合设计规定，轴瓦的研刮应采用盘车刮瓦方式，接触点与接触面积亦应满足本条a、b的规定。机组盘车后，应抽出推力瓦检查其接触情况，如发现连点现象应加以修刮。4.2.2.5导轴瓦的研刮，应符合GB856488第3.6.1条有关规定。4.2.2.6目前推力瓦有采用弹性金属塑料瓦，一般不需要研刮。4.2.3定子装配4.2.3.1分瓣定子组合后，机座组合缝间隙用0.05塞尺检查，在螺栓周边不应通过。铁芯合缝应加绝缘垫，其厚度可比铁芯实际间隙大0.10.3，加垫后的铁芯合缝不应有间隙，铁芯合缝处线槽底部的径向错牙不应大于0.5，线槽宽度应符合设计规定。推荐采用涤纶毡适形垫的加垫工艺。定子机座与基础板的组合缝间隙，应符合GB856488第2.0.6条规定。4.2.3.2测量定子圆度、各半径与平均半径之差不应大于设计空气间隙值的5，一般沿铁芯高度方向每隔1m距离选择一个测量断面，每个断面不少于12个测点，每瓣每个断面不少于3点，接缝处必须加测点（说明：整体定子铁芯的圆度，也应符合上述规定）。4.2.3.3在工地叠片组装的定子，按制造厂规定进行。4.2.3.4支持环连接，应符合下列规定：支持环的圆度、高度应符合设计规定。支持环接头焊接，应用非磁性材料。绝缘包扎必须紧密，原有绝缘与新绝缘搭接处应削成斜坡，搭接和长度一般不小于支持环绝缘包扎搭接长度的规定（SDJ249.388表5.2.10-1）。检查单个定子线圈在冷态下的直线段宽度及铁芯的槽宽尺寸，应符合设计规定。现场保管期超过3个月的定子线圈，嵌装前应抽样检查单根线棒的表面电阻率和起晕电压，起晕电压不低于1.2倍的额定线电压，抽查量一般为总数的510。沥青云母绝缘的线圈，当采用通电方法加温嵌装时，绝缘外表温度不超过60；采用保温箱加温嵌装时，不超过85（说明：环氧粉云母绝缘的线圈，可不加温嵌装）。定子线圈的嵌装，应符合下列规定：线圈与铁芯及支持环应同时靠实，上、下端部与已装线圈标高应一致，斜边间隙应符合设计规定，线圈固定可靠。上、下层线圈接点互相错位，不应大于5，前后距离偏差应在连接套长度范围内。线圈直线部分嵌入线槽后，单侧间隙超过0.3，长度大于100时，可采用刷环氧半导体胶的绝缘材料包扎或用半导体垫条塞实，塞入深度应尽量与线圈嵌入深度相等。上、下层线圈嵌装后，应按GB856488第12.0.2条规定进行耐压实验。线圈绝缘采用环氧粉云母，电压等级在10.5KV及以上机组，线圈嵌装后，一般应在额定电压下测定表面槽电位，最大值应尽量控制在10V以内。槽楔应与线圈及铁芯齿槽配合紧密，槽楔打入后，铁芯上、下端的一块槽楔应无空隙，其余每块槽楔有空隙的长度，不应超过槽楔长度的12，否则应加垫条塞实，槽楔不应凸出铁芯，槽楔的通风口应与铁芯通风沟一致，其伸出铁芯槽口的长度及绑扎，应符合设计规定。线圈接头的焊接，应符合下列规定：锡焊接头的铜线、并头套、铜楔等应搪锡，并头套、铜锲、铜线导电部分应结合严密，铜线与并头套之间的间隙，一般不大于0.3，局部间隙允许0.5。磷银铜焊头的填料间隙，应在0.050.2之间。接头焊接时，焊料应充实，焊后表面应光滑、无棱角、气孔及空洞。接头焊接后，应检查焊接质量，测量直流电阻，最大值与最小值之比不应超过1.2倍。线圈接头绝缘采用云母带包扎时，包扎前应将原绝缘削成斜坡，其搭接长度一般符合规范规定（SDJ249.388表5.2.10-1），绝缘包扎应密实，厚度应符合设计规定。接头绝缘采用环氧树脂浇灌时，接头与绝缘盒间隙应均匀，线圈端头绝缘与盒的搭接长度应符合设计规定，浇灌饱满，无贯穿性气孔和裂纹。汇流母线安装应符合下列规定：螺栓连接接头应搪锡，连接后用0.05塞尺检查，塞入深度对母线宽度在60以上者不应超过6；对母线宽度在60以下者不应超过4。焊接接头应无孔、夹渣、表面应光滑，必要时测其直流电阻，其值一般不大于同长度母线的电阻值。定子绕组干燥时，温度应逐步上升，每小时不超过58，线圈最高温度：以酒精温度计测量时，不应超过70；以埋入式电阻温度计测量时，不应超过80。干燥时定子电流在额定值的2550为宜。测量定子绕组对机壳和绕组间绝缘电阻，当满足下列条件时可停止干燥或不进行干燥，按GB856488表12.0.3条规定作交流耐压实验。定子绕组绝缘电阻值，在换算至100时，不得低于下式的计数数值（具体计算公式见SDJ249.388表5.2.112在1项）。在40以下时，测的绝缘电阻吸取比R60R15：对沥青云母绝缘不小于1.3；对环氧粉云母绝缘不小于1.6。进行干燥的定子，其绝缘电阻稳定期间一般为48h.。4.2.4转子装配4.2.4.1烧嵌应符合下列规定：轮毂膨胀量，除考虑实测过盈外，还应加上套装工艺规定的间隙值，以及套入过程中轮毂降温所引起的收缩值，前者以轴径11000计，后者视轴径的大小一般在0.51.0之间选取。套装时应仔细检查加温后轮毂孔径的膨胀量，其值须满足上述设计规定。轮毂烧嵌后，主轴凸台处应先行冷却，冷却过程中轮毂上、下温差一般不超过40。4.2.4.2轮臂组装前，转子中心体应调整水平，其偏差不应大于0.5mmm。4.2.4.3轮毂组合后进行检查，应符合下列规定：组合缝间隙，应符合GB856488第2.0.6条规定。轮毂下端各挂钩高程差，不应大于1。轮毂外圆圆度和锥度，各键槽上、下端弦长，键槽深度及宽度，均应符合设计规定。键槽径向及切向倾斜度，不应大于0.3m。4.2.4.4圆盘式结构的转子支架，其组合焊接制造厂规定进行，键槽立筋安装后，应符合的3）在b、c、d的规定。4.2.4.5磁轭冲片表面应平整，无锈蚀，无毛刺，并按规范规定过秤、分组，每组抽出35张测量厚度，堆放时正反面应一致。4.2.4.6通风槽片的导风带与衬口环的高度和位置，应符合设计规定，检查衬口环之间的互相高差，一般不大于0.2。导风带、衬口环应与冲片贴合紧密，并点焊牢固，通风槽片需过秤。4.2.4.7装配式制动闸板的安装，应符合下列规定：闸板按编号装配，无编号按重量对称布置，接缝处应有2以上间隙。闸板径向应水平，其偏差应在0.5以内，沿整个圆周的波浪度不应大于2，按机组放置方向检查闸板接缝，后一块不应凸出前一块。闸板部位的螺栓凹进摩擦面2以上。4.2.4.8根据冲片过秤、分组、厚度记录及磁轭装配图，计算并列出磁轭堆积配重表，风扇槽片也应参与配重。4.2.4.9磁轭冲片的叠装，应符合下列规定：冲片由磁轭键与销钉定位，无定位销结构的磁轭可穿入永久螺丁，每张冲片不小于3根，磁轭冲片由临时导向键作切向、径向定位的结构，导向键的安装按制造厂规定进行。叠装过程中，冲片与转子支架立筋外圆的间隙应均匀，正反面一般应一致，叠片方式应符合设计规定。磁轭压紧后，其叠压系数不应小于0.99，分段压紧高度一般不大于800，压紧螺杆应力或伸长值应符合制造厂规定。叠装过程中制动闸板径向水平及波浪度的调整，一般与每次压紧工作同时进行，并符合本节4.7中7的规定。磁轭所有压紧后，其平均高度与设计高度偏差，一般不超过10，沿圆度方向的高度偏差不应超过磁轭圆度方向高度允许偏差的规定，同一纵截面上的高度偏差不应大于5。磁轭与轮臂挂钩间一般无间隙，个别的不应大于0.5。通风沟、鸠尾槽、弹簧槽等位置尺寸，应符合设计规定。磁轭压片应对称，按重量对称布置。磁轭与磁极的接触面，用不短于1m的平尺检查应平直，个别高点应磨去。磁轭装过程中，应经常检查和调整其圆度。4.2.4.10磁轭键应先在冷状态下用大锤对称均匀地拧紧，使转子支臂与磁轭间开始产生0.050.10左右的相对变形，磁轭键上部露出长度必须满足热打键的规定，磁轭热打键时加温时间一般不应超过12小时，键的打入深度必须符合设计规定，其下端按轮臂挂钩切割齐平，上端应多留一些，但应与上机架或挡风板保持足够的距离。无轴结构的伞式发电机，热打键后应检查转子中心体上、下止口的配合尺寸。4.2.4.11测量并调整磁轭圆度、各半径与平均半径之差，不应大于设计空气间隙值的4。4.2.4.12磁轭线圈和垫板在压紧情况下与铁芯的高度差，应符合设计规定，无规定期不应超过1.0。4.2.4.13磁极挂装前面，应按GB8564-88第12.0.4条规定进行交流耐压实验；单个磁极的绝缘电阻，用500V或1000V兆欧表进行测量，不得小于5m。4.2.4.14磁极应按极性及配重装配，在任意22.545角度范围内，对称方向不平衡重量不应超过磁极挂装不平衡重量的规定，称重时还应计入引线及附件的重量。4.2.4.15磁极中心挂装高程偏差应符合下列规定：a.铁芯长度小于或等于1.5m磁极，不应大于1.0。铁芯长度大于1.5m的磁极，不应大于2.0。b.额定转速在300rmin及以上的发电机转子，对称方向磁极挂装高程差不大于1.5。4.2.4.16磁极键打入前，应在斜面上涂润滑剂。打入后，用手摇不动为合格。4.2.4.17磁极键挂装后，检查转子圆度、各半径与平均半径之差，不应大于设计空气间隙值的5。4.2.4.18磁极接头联接，应符合下列规定：接头错位不应超过接头宽度的10，接触面电流密度应符合设计规定。锡锌焊焊接接头应饱满，外观光洁，并具有一定的弹性；螺栓连接接点，接触应紧密，用0.05塞尺检查，塞入深度不应超过5。接点绝缘包扎应符合设计规定，接头与接地导体之间应有不小于10的安全距离，绝缘卡板压紧后，两块卡板端头应有12空隙。4.2.4.19风箱应无裂纹等缺陷，安装应牢固，其金属部分与磁极接头及线圈的距离，一般不小于10。4.2.4.20阻尼环接头的接触面，用0.05塞尺检查，塞入深度不应超过5。4.2.4.21转子吊入机坑前，绝缘电阻合格后，按GB856488第12.0.5条规定作交流耐压实验。4.2.5发电机总体安装4.2.5.1机组安装的中心偏差不应大于1；机架上的轴承座或油槽的水平偏差不应大于0.10m；高程偏差不应超过1.5；承重机架与基础板的组合缝间隙应符合GB8564-88第12.0.6条规定。4.2.5.2机架径向千斤顶水平，安装高程一般不超过5，千斤顶受力应均匀一致。4.2.5.3制动器安装应符合下列规定：制动器应按设计规定进行严密性耐压实验，连续30min，压力下降不超过3。弹簧复位结构的制动器，压力拆消后活塞能自动复动。制动器顶面安装高程偏差不应超过1，与转子、制动闸板的间隙偏差应在设计值的20范围内。制动器最大行程应符合设计规定，在安装时要注意转子旋转方向和制动方向和制动器图纸规定一致，顶起转子高度不超过设计规定。制动器管路应按设计规定进行严密性耐压实验。4.2.5.4定子安装应符合下列规定：定子按水轮机实际中心线找正好，测量上、中、下三个断面，每个断面8点，各半径与相应平均半径之差不应超过设计空气间隙值的5。说明：定子按转子找正时，应符合在4）的c的规定。按水轮机主轴法兰盘高程及各部件实测尺寸核对定子安装高程，应使定子铁芯平均中心线高于转子磁极中心，其高出值不应超过定子铁芯长度的0.4，但最大不超过6。当转子位于机组中心线时，检查转子与定子间上、下羰空气间隙，各间隙与平均间隙之差不应超过平均间隙值的10。对干燥后的定子作交、直流耐压实验。4.2.5.5转子吊装应符合下列规定：检查转子圆度、各半径与平均半径之差，不应大于设计空气间隙值的5。.转子吊入机坑前，绝缘实验合格后，按规程规定作交流耐压实验。转子吊装前，调整制动器顶面高程，使发电机转子吊入后推力头套装时，与镜板保持48的间隙。推力头在水轮机主轴上的结构，制动器的顶面高程的调整只考虑水轮机与发电机的联轴间隙。转子吊装时，检查测量磁轭的下沉及恢复情况。对于无轴结构的伞式发电机，在转子落动制动器上之前应按标记找好方位，吊入后止口应入位，销钉螺栓孔或键槽应对正。发电机定子按转子找正时，发电机转子应按水轮机找正，两法兰中心线偏差应小于0.05，法兰盘之间不平行值应小于0.02；发电机定子中心若已按水轮机固定部分找正，则转子吊入后应按空气间隙调整中心。4.2.5.6推力头安装应符合下列规定：推力头套入前，镜板的高程和水平，在推力瓦面不涂润滑油的情况下测量，其水平偏差应在0.02以内，高程应考虑在荷重下机架的挠度值和弹性油箱的压缩值。推力头垫套时，加温温度以不超过100为宜。卡环受力后，应检查其轴向间隙，用0.03塞尺检查不能通过，间隙过大时，应抽出解决，绝对不允许加垫。4.2.5.7有盘车方法检查调整机组轴线并符合下列规定：盘车前，机组转动部分处在中心位置，大轴应垂直。调整靠近推力头导轴瓦或临时导轴瓦的单侧间隙，一般为0.030.05。盘车前，推力瓦面应涂上无杂质猪油（室温高于25时可用牛羊油）或二硫化钼润滑剂。推力轴承刚性盘车前，各瓦受力应初调均匀，镜板水平偏差应在0.02m要示。机组调整完毕后，权组各部摆度值应不超过机组轴线的允许摆度值（双振幅）（SDJ249.288表5.2.8）。液压支栓式推力轴承的弹性盘车，应在弹性油箱受力调整合格后进行上、下导轴之间隙调整到0.030.05，盘车时镜板边沿处的轴向摆度应不超过镜板允许的轴向摆度的规定（SDJ294.388表5.2.8），多段轴结构的机组在盘车时应测量各段轴线的折弯情况，偏差一般不大于0.04m。轴线检查调整合格后，应复查弹性油箱受力，并符合有关设计规定。4.2.5.8推力油槽的安装，应符合下列规定：推力油槽应按GB856488第2.0.11条规定作煤油渗漏实验。油槽冷却器应按GB856488第2.0.10条规定作耐压实验。油槽内转动部分的轴向间隙，应满足顶转子的规定，其径向间隙应符合设计规定，油槽内密封毛毡装入槽内应有1左右的压缩量。双层挡油管外圆应与机组同心，中心偏差不大于0.301.00。油槽油面高度应符合设计规定，偏差一般不大于5。润滑油的牌号应符合设计规定，注油前须检查油质，应符合（GB253781）汽油机油中的有关规定。水内冷推力轴承孔，安装后应按设计规定作水压实验，不得渗漏。4.2.5.9悬吊式机组推力轴承各部绝缘电阻应不小于悬吊式机组推力轴承各部绝缘的规定（SDJ249.388表5.2.102）.4.2.5.10调整推力瓦受力应在大轴处在垂直，镜板水平，转子和转轮处在中心位置情况下进行调整，并符合下列规定：一般用测量轴瓦托盘变形的方法调整受力，起落转子，各托盘变形值与平均变形值之差，不应超过平均变形值的10。采用锤击抗重螺栓的方法调整受力时，相同锤击力下大轴倾斜的变化值与平均变化值之差，不超过平均变化值的10。4.2.5.11无支柱螺栓的液压推力轴承，各弹性油箱的压缩量偏差应符合设计规定。4.2.5.12推力轴瓦最终调整定位后，推力瓦压板、档板与瓦的轴向、切向间隙，铜套托盘与油箱盘的轴向间隙值，均应符合设计规定。4.2.5.13为便于运营中检查弹性油箱有无渗漏，当机组转动部分落于推力轴承上时，须按十字线方向测量推力轴承座的上表面至镜板之间的距离，并作出记录。4.2.5.14推力轴承外循环冷却装置和管路，必须严格清扫干净，并按设计规定作耐压实验。4.2.5.15推力轴承高压油顶起装置的安装，应符合下列规定：高压油顶起装置各元件应分解清扫。系统油管路必须严格清扫干净，向油系统连续打油，直至出油油质合格为止，并按设计规定作耐压实验。溢流阀的启动压力应符合设计规定。各单向阀应在反向压力状态下作压密性耐压实验，在0.5倍、0.75倍及1倍的反向工作压力各停留10min，均不得渗漏。在工作压力下，调整各瓦节流阀油量，使各瓦与镜板的间隙互相差不大于0.02，此时转子顶起高度，应在0.030.06范围内。4.2.5.16导轴承安装应符合下列规定：机组轴线及推力瓦受力调整合格。水轮机止漏环间隙及发电机空气间隙合格。分块式导轴承的每块导轴瓦在最终安装时，绝缘电阻一般在50m以上。轴瓦安装，应根据主轴中心位置并考虑盘车的摆度方位和大小进行间隙调整，安装总间隙应符合设计规定。对采用弹性推力轴承的发电机，其中一部导轴瓦间隙的调整可不必考虑摆度值。分块式导轴瓦间隙允许偏差不应大于0.02。油槽安装应符合在8）条的有关规定。4.2.5.17空气冷却器在安装前，应按GB856488第2.0.10条规定作耐压实验；安装后应按设计提供的水压进行水压实验，60min不得渗漏；对于内部容易产生冷凝水的管路，应有防止结露的措施。4.2.5.18发电机测温装置的安装，应符合下列规定：测温装置的总绝缘电阻，一般不小于0.5m，有绝缘规定的轴承，在每个温度计安装后，对瓦的绝缘电阻应符合规范规定。定子线圈测温装置的端子板，应有放电空气间隙，一般为0.30.5。轴承油槽封闭前，测温装置应进行检查，各电阻温度计无开路、短路、接地现象，信号温度计指示应接近当时轴承温度，测温引线应牢固可靠。温度计及测温开头标号应瓦号、冷却器号、线圈槽号一致。4.2.5.19励磁机的安
