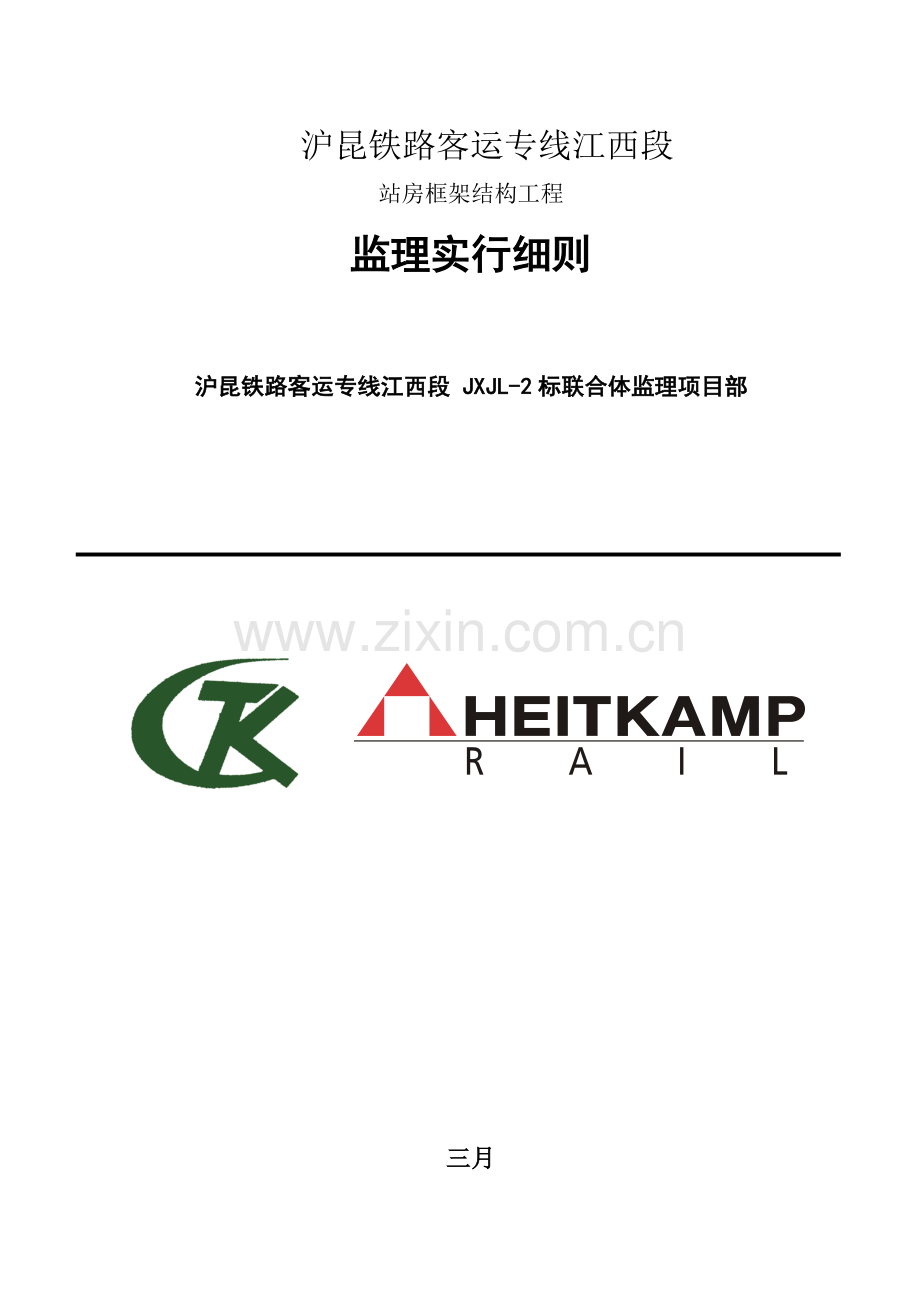

沪昆铁路客运专线江西段
站房框架结构工程
监理实行细则

沪昆铁路客运专线江西段 JXJL-2标联合体监理项目部

三月

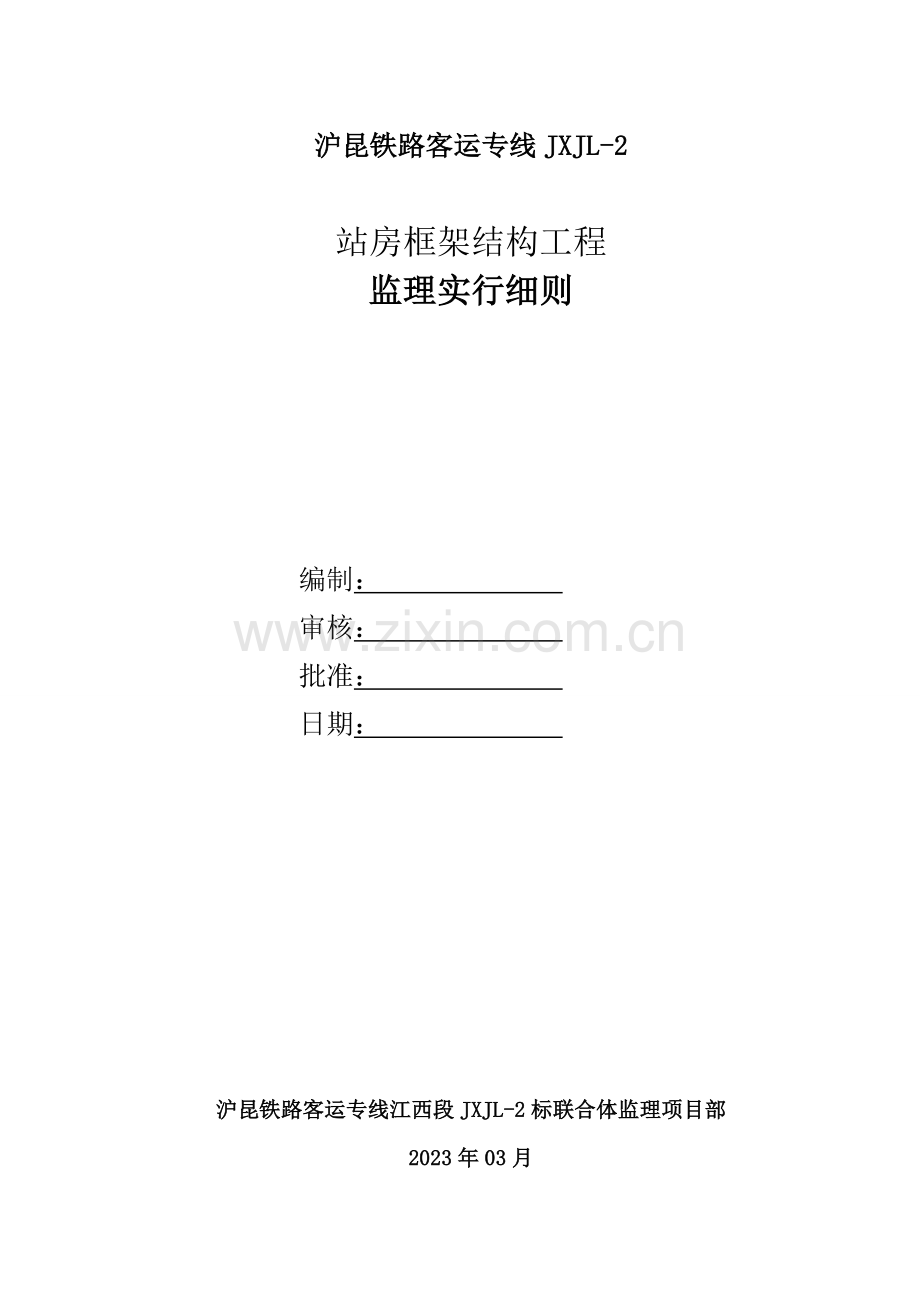

沪昆铁路客运专线JXJL-2

站房框架结构工程
监理实行细则

编制：
审核：
批准：
日期：

沪昆铁路客运专线江西段JXJL-2标联合体监理项目部
2023年03月
目 录
第一章 编制依据 ………………………………………………1
第二章 工程特点、技术、质量标准 …………………………2
第三章 监理工作范围及重点 …………………………………5
一、监理工作范围 ………………………………………………………5
二、监理工作重点分析及对策………………………………………………6
第四章 监理工作流程 ………………………………………14
第五章 监理工作控制要点、目的及手段 …………………19
一、监理工作控制要点 ………………………………………………19
二、监理工作控制目的 ………………………………………………24
三、监理工作控制手段 ………………………………………………25
第六章 监理工作的方法及措施 ……………………………27
一、监理工作方法 ………………………………………………………27
二、监理工作措施 ………………………………………………………31
第七章 旁站具体部位及工序 …………………………………35

第一章 编制依据

本标段站房框架结构工程施工监理实行细则编制依据重要有：
1.1与建设单位签订的委托监理协议。
1.2已批准的沪昆铁路客运专线江西段JXJL-2标监理规划。
1.3中华人民共和国铁道部建设管理司关于印发《铁路建设工程监理规划编制指南》和《铁路建设工程监理实行细则编制指南》的告知（铁建建[2023]389号）。
1.4新建杭州至长沙铁路客运专线江西段站房工程设计文献
杭长客专江西段站后工程施作指导文献。
1.5新建杭州至长沙铁路客运专线工程现场地质勘查资料。
1.6《铁路建设工程监理规范》(TB10402—2023 J269-2023)。
1.7《建筑工程施工质量验收统一验收标准》 GB50300-2023
1.8《建筑地基解决技术规范》JGJ79-2023
1.9《建筑地基基础工程施工质量验收规范》GB50202-2023
1.10《混凝土结构工程施工质量验收规范》GB50204-2023
1.11《砌体工程施工质量验收规范》GB50203－2023
1.12《建筑砂浆配合比设计规程》JGJ98－2023
1.13《混凝土强度检查评估标准》GBJ107－87
1.14《建筑工程施工质量评价标准》GB/T50375-2023
1.15《钢筋焊接及验收规程》JGJ18－2023
1.16《地下工程防水技术规范》GB501108－2023
1.17《建筑桩基技术规范》JGJ94-2023
1.18新建杭州至长沙铁路客运专线江西段HKJX-FJ1标段站房工
程施工组织设计。

第二章 工程特点及技术、质量标准

2.1、工程概况、特点
本监理标段内同有鹰潭北站、抚州东站、进贤南站三个车站站房及相关工程，生产生活房屋和警务用房及配套工程。
鹰潭北站
新建鹰潭北站中心里程DK443+320，鹰潭北站构思取意“雄鹰翱翔”，车场规模为3台7线，站型为线侧平式站房，框架结构形式，东西面宽140.6m，南北进深34.6m，屋面高度21.7m，建筑面积9980.39㎡，最高聚集人数2500人，站台均设450m长双向悬挑有柱雨棚。站房结构形式为钢筋混凝土框架结构，屋面采用钢网架结构体系，基础采用泥浆护壁钻孔混凝土灌注桩基础，结构中梁柱内主筋采用HRB400，梁柱内箍筋采用HPB235或HRB335；板内筋采用HPB235、 HRB335或HRB400；焊条E43XX(焊HPB235级钢)、E50XX(焊HRB335、RRB400级钢)。混凝土：混凝土基础垫层C15，周边宽出承台或基础边100mm；桩、承台及基础梁C35，混凝土柱、墙C40；梁、板C35；预应力梁C40；二次浇筑构件（构造柱、过梁、压顶梁）等采用C30。地下室、电梯底坑混凝土的设计抗渗等级为P6。
抚州东站
新建抚州东站站房中心里程为DK485+550.5，造型设计以“才子之乡”为构思主线，以新奇独特的现代造型和富有地区性的建筑元素体现出城市特色。车场设计规模为2台4线，站型为线侧下式站房，钢筋混凝土框架结构形式，南北进深34.5m，东西面宽111m，屋面高度15m，建筑面积5902.28㎡，最高聚集人数1000人，站台均设450m长9m宽双向悬挑有柱雨棚。本站区尚有新建生产生活用房1656㎡，新建派出所、警务区和岗亭房屋778㎡。候车大厅大跨度部分屋面采用钢网架结构体系，基础采用人工挖孔桩基础，采用柱下独立基础。
钢筋：主体结构中梁柱内主筋采用HRB400，梁柱内箍筋采用HPB235或HRB335；板内筋采用HPB235、 HRB335或HRB400；焊条E43XX(焊HPB235级钢)、E50XX(焊HRB335、RRB400级钢)。
混凝土：基础垫层C15，构造柱、圈梁、压顶梁等采用C30。混凝土柱、墙C40；梁、板C35，地下室、电梯底坑混凝土的设计抗渗等级为P6。
进贤南站
新建进贤南站中心里程为DK524+480，造型立面“V”字形似水鸟张开的翅膀，隐喻进贤县在“环鄱阳湖经济生态圈”的发展浪潮中积极向上的进取精神。站场规模为2台4线，站型为线侧平式站房，钢筋混凝土框架结构形式，南北面宽112.6m，东西进深36.9m，屋面高度15.00m，最高聚集人数855人。站房综合楼为两层建筑，建筑面积5997.88㎡。候车大厅大跨度部分屋面采用钢网架结构体系，基础采用人工挖孔桩基础。
钢筋：主体结构中梁柱内主筋采用HRB400，梁柱内箍筋采用HPB235或HRB335；板内筋采用HPB235、 HRB335或HRB400；焊条E43XX(焊HPB235级钢)、E50XX(焊HRB335、RRB400级钢)。
混凝土等级：基础垫层C15，地下室底板、基础及基础梁、地下室侧壁、顶板、消防水池采用C30抗渗等级为P6，地面以上柱、梁板等采用C30。圈梁、构造柱等室内二次构件采用C25。
2.2本工程特点

2.2.1工期紧，又受天气影响
站房工程及其雨棚工程工程施工总工期为12.5月，工期紧，任务重。影响进度的因素非常多，除了各种资源的有效组织、计划的制定、过程的控制，还受到雨季、夏季和冬季施工影响，以及行政规定的制约等等。
2.2.2人、材料、机械投入大
由于工期紧迫，站房多、层高高的特点，生产要素投入大，短期内要投入大量的劳动力、周转器材、机械设备和工程用材料、器具、设备，特别是主体施工用的周转器材用量较大。
2.2.3交叉作业多、协调多
该工程涵盖了工民建专业的地基基础、主体、装修、设备安装等，施工范围广、难度高，各个工序间、站场与站房、土建与安装之间、室内与室外之间都存在着既互相交叉、又互相联系的关系，所以要充足发挥集中统一指挥的协调作用，保证施工现场管理协调有序，使工程各项既定目的顺利进行是施工管理的重点。
2.2.4新结构、新技术运用多
站房主体采用大跨度钢筋混凝土框架结构，采用大跨度空间钢网架屋盖结构、压型钢板屋面板安装；大跨度梁采用后张法预应力混凝土结构。
2.3站房框架结构技术、质量标准
已批准的设计文献；
《建筑工程施工质量验收统一验收标准》GB50300-2023
《建筑地基解决技术规范》JGJ79-2023
《建筑地基基础工程施工质量验收规范》 GB50202-2023
《混凝土结构工程施工质量验收规范》GB50204-2023
《砌体工程施工质量验收规范》GB50203－2023
《建筑砂浆配合比设计规程》JGJ98－2023
《混凝土强度检查评估标准》GBJ107－87
《建筑工程施工质量评价标准》GB/T50375-2023
《钢筋焊接及验收规程》JGJ18－2023
《建筑地基与基础施工质量验收规范》GB50202-2023
《预应力混凝土钢绞线》GB/T5224-2023
《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85－2023
《预应力筋用锚具、夹具和连接器》GB/T14370-2023
《建筑工程预应力施工规程》GB/T5224-2023
《建筑桩基技术规范》JGJ94-2023
《建筑基桩检测技术规范》JGJ106-2023
《工程测量规范》（GB50026-2023）

第三章 监理工作范围及重点

一、 监理工作范围
本监理细则适应沪昆客专江西段监理二标范围内三个站房工程。
二、监理工作重点分析及对策
3.2.1建筑工程测量定位
站房结构与市政广场、人行地下通道、地下楼扶梯、站台、雨棚、人行天桥等建筑物相连，因此它们之间的测量定位关系、轴线标高是监理监控的一个重点。
测量监理工程师应规定承包单位对于给定的原始基准点，基准线和参考标高等测量控制点进行复核，并据以进行准确的测量放线、复测施工测量控制网。监理工程师要在质量控制中认真查验承包单位的测量放线，对原始基准点，基准红线和标高等测量控制点，规定承包单位复核并报监理工程师进行复核无误并批准后，方可实行准确的放线，并对其对的性负责。认真做好以下工作：
1）认真熟悉并校核设计图纸，对有关测量数据进行全面核算，提前发现错误或不合理的设计条件。
2）严格审核承包单位的测量专业人员资质及测量仪器、设备的计量检定状况。
3）提前审定承包单位编制的施工测量方案，并监督实行过程。
4）加强施工过程的监理控制，规定承包单位在测量作业后及时报验，对内外业成果认真核查，并对关键部位，如测量控制网、建筑物定位、管线定位等进行实测验收，保证符合规范规定。
5）协助承包单位建立高精度场区控制网，作为建筑物、构筑物施工布置放线依据，以保证施工位置的准确性。
6）有关工程附近的地形地貌以及场景布置比较复杂，拟定场地平整或土方开挖的工程量。

3.2.2±0以下基础施工的监理控制
桩基础施工
由于桩基础专业性比较强，地下水文地质不很明确，不拟定性强，施工又正值雨季施工，受天气影响比较大，以下是监理工作的重点
1、审查钻孔灌注桩施工方案是否编制可行；
2、桩身的定位；
3、桩底的沉渣厚度；
4、钢筋笼的制作与定位；
5、水下砼灌注
施工注意事项
1、钻孔过程中应根据地质情况控制钻进速度，以防缩孔或扩孔。每班次必须对垂直度、孔径、岩石情况按照相关规定进行多次检查，留取渣样。
2、为防止钢筋骨架扭曲变形，钢筋骨架加工制作时应认真制作，采用必要的支撑加强钢筋，应避免在运送、吊放时产生变形、扭曲。钢筋骨架要在专用平台上加工，主筋与箍筋点焊牢固，支撑加固措施要可靠，吊运要竖直，使其平稳地放入桩孔中，保持钢筋笼骨架完好。
3、防止斜孔与纠偏
（1）安装钻机时，底座要水平。起重滑轮缘、钻头、护筒中心要在同一轴线上，并经常检查校正。
（2）已经斜孔时，应当在孔内填充优质的粘土块和石块，将斜孔部分填平，慢速转动或低锤密击，往复扫孔纠正。
4、在桩机安装，钢筋笼运送及砼浇筑时，均要注意保护好现场的轴线桩，高程桩，并经常予以校核。
5、为保证桩顶质量，砼灌注标高应比设计桩顶高出50-100㎝。

钻孔桩钢筋骨架的允许偏差和检查方法
序号
项目
允许偏差
检查方法
1
钢筋骨架在承台底以下长度
±100mm
尺量检查
2
钢筋骨架直径
±20mm
3
主钢筋间距
±0.5d
尺量检查不少于5处
4
加强筋间距
±20mm
5
箍筋间距或螺旋筋间距
±20mm
6
钢筋骨架垂直度
1%
吊线尺量检查

钻孔桩成桩质量标准
序号
检查项目
允许偏差
检查方法
单位
数值
1
桩位
mm
①D/6,且不大于100②D/4，且不大于150
用钢尺量，D为桩径
2
孔深
mm
+300
用重锤测
3
桩体质量检查
按基桩检测技术规范
按基桩检测技术规范
4
混凝土强度
设计规定
试件报告
5
承载力
按基桩检测技术规范
按基桩检测技术规范
6
垂直度
%
≤1.0
用超声波检测
7
桩径
mm
±50
用超声波检测
8
沉渣厚度：端承桩
mm
≤50
用沉渣仪或重锤测量
9
混凝土塌落度：灌注施工
mm
180～220
塌落度仪
10
钢筋笼安装深度
mm
±100
用钢尺量
11
混凝土充盈系数
>1
检查每根桩实际灌注量
12
桩顶标高
mm
100左右
水准仪，需扣除桩顶浮浆层及劣质桩体
注：桩位允许偏差中
D/6,且不大于100合用于1～3根、单排桩基垂直于中心线方向和群桩基础的边桩。
②D/4，且不大于150合用于条基桩基沿中心线方向和群桩基础的中心桩。

3.2.3预应力混凝土施工
鹰潭北站框架梁采用后张法预应力施工
a、张拉前准备工作的检查
a.1检查与预应力构件有关的隐蔽资料。
a.2检查预制构件外观质量。如：孔道规格、数量、位置、形状及灌浆孔、排气孔等。孔道应提前灌水湿润。
a.3检查预制构件砼试块的试压报告。张拉时预制构件的砼强度必须符合设计规定。
a.4检查张拉单位的资质等级。
a.5检查张拉设备的校验情况。张拉设备的标定期限，不得超过半年。压力表的精度，不得低于1.5级。
a.6审查张拉方案。
a.7检查原材料
a.7.1预应力筋进场检查：应按《预应力砼用钢绞线》GB/T5224的规定检查，外观质量必须合格，同时检查产品合格证、出厂检查报告和进场复验报告。
a.7.2钢丝墩头的强度不得低于钢丝强度标准值的98%。
a.7.3对预应力筋用的锚具、夹具及连接器应符合设计规定，使用前应进行外观检查，其性能应符合《预应力筋用锚具、夹具和连接》GB/T14370等规定。检查出厂合格证、出厂检查报告和复验报告。
a.7.4灌浆用的水泥、外加剂应符合现行国家标准。检查出厂合格证、出厂检查报告和复验报告。
b、预应力筋的安装和张拉控制
b.1预应力筋下料时应采用切割机切割，不得采用电弧切割。
b.2下料长度应根据计算拟定。计算时需考虑结构的孔道长度，锚、夹具厚度，千斤顶长度等。
b.3钢丝墩头。钢丝穿墩头锚具后，成束的钢丝一定要理顺，然后用22#铁丝按1－n（n为钢丝根数）的顺序编排成圆柱形，按3～5M一道，裹一个长约4cm的四分管头。
b.4成束钢丝穿越孔道时，将整束钢丝前端裹紧穿越。
b.5穿束前应检查预应力筋预留孔道的数量、位置的形状是否符合设计规定，同时还应检查：预留孔道定位是否牢固，端部的预埋锚垫板是否垂直孔道中心线，排气兼泌水管以及灌浆孔的孔径能否保证浆液畅通等。
b.6穿束后，按本来的排列顺序，套入卡环，卡入张拉夹具内。
b.7安装张拉千斤顶时，一定要保持“三心一线”，即孔道中心、锚夹具中心和千斤顶中心，三线保持在一条中心线上。
b.8对长度不大于30M的可以从一端张拉。平卧重叠构件，宜先上后下，逐层张拉。可逐层加大张拉力，底层张拉力不宜比顶层张拉力大5%。
最大张拉应力，可以按下式计算：
△con=1.05P（P为控制张拉力）
b.9张拉时分两次加荷，第一次加50%，持荷3min，第二次加至100%，持荷3min。
在持荷时可取延伸值△L，△L可以按以下式计算：
L=Fp·L
Ap·Es
Fp——平均张拉力（KN）直线端
L——预应力筋的长度（MM）
Es——预应力筋的弹性模具KN/MM2
Ap——预应力筋的截面面积（MM2）
b.10预应力筋的实际延伸值宜在初应力为张拉控制应力10%左右开始量测。
b.11当实际伸长值比计算伸长值大10%或小于5%时，应暂停张拉，在采用措施调整后，方可继续进行。
b.12张拉时应将预应力筋的张拉吨位等相应的压力表指针读数，钢筋的计算伸长值等写在牌子上，并挂在明显位置，以便操作者观测、掌握。
b.13预应力钢丝采用双作用千斤顶张拉，锥形锚楦锚固时，按下列规定操作：
预拉：将钢筋拉出一段长度后，检查每根钢丝是否达成长度一致。如有不一致时，应退下锲块进行调整，然后再用力打紧楔块。
张拉及顶压：预拉调整以后，方可按规定的张拉程序张拉。张拉完毕，测出伸长值。若符合规定，即可顶压锚塞。顶压锚塞时必须关闭大油路，给小油路进油，使小缸活塞猛顶锚塞。
钢丝断丝和滑脱的数量：严禁超过构件同一截面预应力筋总根数的3%，且每束钢丝不得超过一根。如超过规定，必须重新张拉。
重新张拉：把钢丝拉到本来的吨位，拉松活塞，用一根钢钎插入垫板槽口内，卡住锚塞，大缸回油，拉出锚塞，取出整个锚楦，检查锚环，是否抽成凹槽，锚塞的细齿，是否被抽平。若抽平，要调换锚具，重新张拉。
c、灌浆与封锚
c.1预应力筋张拉完后，应尽早进行孔道灌浆以减少应力损失。
c.1.1灌浆压力为0.4～0.6MPa。
c.1.2灌浆用的水泥应采用普通硅酸盐水泥，水泥浆的水灰比不应大于0.45，水泥浆抗压强度不应小于30N/mm2。水泥浆内宜掺入0.01%水泥用量的膨胀剂。
c.1.3灌浆顺序应先上后下。待排气孔冒出浓浆后，即可堵死排气孔，再压浆至0.6MPa，保持1～2min，即可封死灌浆孔。
c.1.4预应力筋锚固后的外露部分宜采用机械方法切割，其外露长度不宜小于预应力筋直径的1.5倍，且不宜小于30mm。
c.1.5锚具的封闭保护应符合设计规定，当设计无规定期，应符合GB50204－2023的有关规定。

第四章 监理工作流程
站房工程框架结构施工监理工作流程
4.0.1站房框架结构施工准备监理控制流程：
提交开工申请

重新提交

提交与开工相关的准备资料
施工承包人

不批准
监理单位审核

批准

业主审核

批准
正式开工

4.0.2重要原材料选定监理控制流程
钢材砂石水泥等
施工单位室内实验
监理单位见证
生产厂商质保证明
重 选 材 料
施工单位材料报告监理单位审核
实验室审核
指挥部批准
不批准
批准
分批送实验室检查
合格
批准施工

4.03现场施工工序报检监理流程：
合格
不合格
不合格
合格
测量监理在约定期间到达工地现场
施工自检合格告知测量监理
测量监理检查高程、中线
施工单位告知现场监理
现场监理检查施工工序质量
现场监理工程师签字确认
施工进入下道工序施工

4.0.4旁站监理工作流程：
施工单位在现场监理工程师对施工部位进行验收确认合格后，按下述流程进行：
不合格
合格
合格
不合格
旁站监理人员熟悉设计图纸及规范
施工单位在旁站部位施工前
告知现场监理工程师
旁站监理人员在约定期间，到达现场
施工方进行施工准备
监理人员检查施工准备情况
施工方进行施工，监理进行旁站监理
监理人员检查施工过程质量
旁站监理员和施工方现场质检员在监理记录上签字
施工方进入下一道工序施工

第五章 监理工作控制要点、目的及手段

一、监理工作控制要点

5.1.0混凝土灌注桩监理监控
表1、灌注桩的平面位置和垂直度的允许偏差
序号
成孔方法
桩径允许偏差（mm)
垂直度允许偏差
（％）
桩位允许偏差（mm)
1-3根、条形桩基沿垂直轴线方向和群桩基础的边桩
条形桩基沿中心线方向和群桩基础的中间桩
1
人工挖孔桩
混凝土护壁
±50
<0.5
50
150
长钢套管护壁
±20
<1
100
200
注：①桩径允许偏差的负值是指个别断面；②表1选自JGJ94-2023《建筑桩基技术规范》。

表2、混凝土灌注桩钢筋笼质量检查标准（mm）
序号
检查项目
允许偏差或允许值
检查方法
1
主筋间距
±10
用钢尺量
2
钢筋笼长度
±100
用钢尺量
3
箍筋间距
±20
用钢尺量
4
钢筋笼直径
±10
用钢尺量
注：①表2选自JGJ94-2023《建筑桩基技术规范》。
表3、 混凝土灌注桩质量检查标准
项目
序号
检查项目
允许偏差或允许值
检查方法
单位
数值
主
控
项
目
1
桩位
见表1
基坑开挖前量护筒，开挖后量桩中心
2
孔深
mm
+300
只深不浅，用重锤测，或测钻杆、套管长度，嵌岩桩应保证进入设计规定的嵌岩深度
3
桩体质量检查
按基桩检测技术规范。如钻芯取样，大直径嵌岩桩应钻至桩尖下50cm
按基桩检测技术规范
4
混凝土强度
设计规定
试件报告或钻芯取样送检
5
承载力
按基桩检测技术规范
按基桩检测技术规范
一
般
项
目
1
垂直度
见表1
测大管或钻杆，或用超声波探测，干施工时吊垂球
2
桩径
见表1
井径仪或超声波检测，干施工时吊垂球
3
混凝土坍落度：
水下灌注
干施工

mm
mm

160-220
70-100
坍落度仪
4
钢筋笼安装深度
mm
±100
用钢尺量
5
混凝土充盈系数
>1
检查每根桩的实际灌注量
6
桩顶标高
mm
+30
-50
水准仪，需扣除桩顶浮浆层及劣质桩体
注：表3选自GB50202-2023《建筑地基基础工程施工质量验收规范》，表中“基桩检测技术规范”参见JGJ106-2023 《建筑基桩检测技术规范》。

5.1.1土方开挖施工监理的监控
5.1.1.1监理工程师审批施工方案，重点审查开挖方式、支护形式、临时排水措施、回填方案及安全措施。
5.1.1.2监理工程师复测承包单位上报的基础工程轴线定位点、水准基点。（由测量监理工程师实行）
5.1.1.3基底在地下水位以下，检查开挖时采用的降水措施，地下水位应降至基坑底0. 5m以下。雨期施工时，应在基坑周边设立排水通道。
5.1.1.4检查开挖边坡形式，当现场不宜进行放坡开挖时，应严格检查基坑支护。施工过程中，应对支护结构、周边环境进行观测和监测，出现异常情况，应协调各方及时解决。
5.1.1.5检查地基土不得超挖、扰动。地基表面被水浸泡和扰动，必须通过妥善解决，达成设计规定。
5.1.1.6监理单位会同建设单位、勘察设计单位、承包单位共验槽，见证检测地基承载力。
5.1.1.6检查基底高程和表面平整度。
5.1.2回填土质量监理控制要点
5.1.2.1检查基坑回填时间，基坑回填必须在构筑物地下部分验收合格后及时进行。
5.1.2.2检查回填土取样分析报告，经检查达成设计和规范规定后方可回填施工。
5.1.2.3控制回填程序，防止引起不均匀沉降，导致构筑物开裂。
5.1.2.4监理工程师见证检查回填土压实度。
5.1.2.5监理工程师检查回填土的高程、表面平整度。
5.1.2.6检查填土施-T时的压实机具、分层厚度、压实遍数等施工工艺。（由现场监理工程师实行）
5.1.3.模板的监控要点
模板刚度、强度、稳定性满足规定，安装牢固稳定，模板表面干净，接缝严密，涂刷隔离剂均匀。（由现场监理工程师实行）
5.1.4钢筋工程质量控制要点
5.1.4.1钢筋焊接前，检查根据施工条件进行试焊的情况，试焊合格后方可施焊。
5.1.4.2轴心受拉和小偏心受拉杆件中的钢筋接头，均应焊接。
5.1.4.3根据钢筋的受力状况、钢筋直径、抗震等级、结构部位等具体情况来拟定是否采用焊接接头或焊接的形式。
5.1.4.4进行疲劳验算的构件，不得采用有焊接接头的冷拉Ⅳ级钢筋。
5.1.4.5焊接网和焊接骨架的焊点，应符合设计规定。
5.1.4.6钢筋绑扎一与安装质量控制要点：
1)检查钢筋绑扎前测量放线成果，经检查元误后方可进行钢筋绑扎。测量放线应定出结构轴线、梁、柱、墙巾线及钢筋位置线。
2)检禽板和墒的钢筋网、柱中竖向钢筋搭接、梁和柱的箍筋等绑扎点位置及方式；钢筋的绑扎点应采用专用铁丝扎牢。
3)检查绑扎网和绑扎骨架的长、宽、高；受力钢筋问距排距、箍筋问距。
4)钢筋的绑扎接头麻按钢筋类型、钢筋直径、钢筋受力状况、混凝土强度等
级确认搭接长度和形式；在钢筋搭接处，应在中心和两端用铁丝扎牢。
5)焊接骨架和焊接网采用绑扎连接时，应按钢筋类型、钢筋直径、钢筋受力
状况、混凝土强度等级确认搭接长度和形式并廊符合施一I一规范的规定。
6)钢筋工程完后，承包单位应进行自检和分项评估，并备齐材料合格证、实验报告等资料，验收合格后方可进行下道工序。
（由现场监理工程师实行）
5.1.5混凝土施工监理控制
5.1.5.0预应力混凝土工程控制见3.2.3
5.1.5.1原材料：检查原材料的质量情况，重要检查粗骨料、细骨料、水泥、矿粉、粉煤灰、外加剂、水的实验报告、出厂合格证；
5.1.5.2配合比：对配合比进行审查，重要涉及：理论配合比、施工配合比、坍落度、含气量、入模温度、泌水率，符合规定后批准使用；
5.1.5.3拌合站：检查计量标定资料、计量校核资料；
5.1.5.4运送车：保养及时，工作性能良好稳定，运送中加入缓凝剂并不断地滚动料桶，进行连续搅拌；
（由实验监理工程师实行）
5.1.5.5输送泵、输送管：输送泵功率满足施工规定、运营完好、输送管道及接口密封不漏浆；
（由现场监理工程师实行）
5.1.5现场检测：
混凝土坍落度、含气量在允许范围内；
（由实验监理工程师实行）
5.1.5.6混凝土入模方式与振捣：垂直入模（符合工艺性实验），敞口浇筑，采用人工插入式振动棒以点插式进行振捣，保证混凝土振动密实。养护期内喷雾洒水，保持砼表面湿润 。平整度、排水坡度达成设计和验标规定。
（现场监理工程师实行）

二、监理工作控制目的

5.2.1总体目的
贯彻“高标准、讲科学、不懈怠”规定，推行统一的建设技术标准、管理标准、作业标准，建立铁道部指导、建设单位为龙头、参建各方各负其责、协同推动，体现先进性、系统性、统一性、文化性的铁路建设标准化管理体系，形成建设项目各项工作闭环管理、有序可控，使建设项目“六位一体”控制水平明显提高，把铁路工程建成精品工程、安全工程。
5.2.2质量目的
（1）、杜绝设计、施工质量较大及以上等级事故。
（2）、主体工程质量零缺陷，按照验收标准，各检查批、分项、分部工程施工质量检查合格率达成100%，单位工程一次验收合格率达成100%。
（3）、基础设施达成设计速度目的值规定，一次开通成功。
（4）、竣工文献做到真实可靠，规范齐全，实现一次交接合格。
5.2.3安全目的
（1）、实现安全零死亡。
（2）、杜绝重大及以上施工安全事故。
（3）、杜绝重大及以上道路交通责任事故。
（4）、杜绝重大及以上火灾爆炸事故。
（5）、控制一般责任事故。
5.2.4工期目的
（1）、实现工期零延误。
（2）、保证控制性工程、基础工程、结构工程、安装工程、联调联试及试运营等重要阶段性工期目的。
5.2.5投资控制目的
（1）、实现全过程控制。
（2）、全面贯彻协议管理、验工计价、资金拨付、设计变更、费用调整“五个从严”，保证投资控制在部批概算内。
5.2.6环境保护目的
（1）、实现环保零投诉。
（2）、严格执行国家环、水保规定，符合国家批准的环水保各项规定，贯彻环、水保措施。
（3）、最大限度保护各生态功能区原生生态系统。
（4）、尽量减少对本线工程涉及的自然资源、水源保护区和文物等环境敏感点的影响。
5.2.7科技创新目的
（1）、实现全方位创新。
（2）、积极推动新技术、新工艺、新设备、新材料的运用，争取本项目专项技术研究成果获省部级科技进步奖1项、局级科技进步奖2～3项。
5.2.8廉政建设目的
（1）、实现全线零违法。
（2）、深化铁路工程建设领域突出问题专项治理。在工程建设过程中，不发生违法违纪和腐败事件，无严重不良反映，实现工程优质、干部优秀。
三、监理工作控制手段
5.3.1见证
在施工现场对原材料的取样、实验过程的完毕情况进行监督的行为活动。
5.3.2旁站
在施工现场对正在施工的部位或工序进行全过程监督的活动。在现浇箱梁施工中重要要对混凝土施工和预应力施工及管道压浆施工进行旁站。
5.3.3巡视
在施工现场对正在施工的部位或工序进行定期或不定期的监督活动，在现浇箱梁施工中重要要对钢筋的加工及绑扎、模板的安装及混凝土的养护加强巡视力度。

5.3.4平行检查、实验
监理站运用一定的检查或检查手段,在承包单位自检的基础上，对重要的分项工程或对质量有怀疑的材料、混凝土施工质量受业主委托，按照一定的比例独立进行检查或检查的活动。具体详见附表建筑工程实验检测项目检查标准、频率、方法表1到11
5.3.4支付控制手段
质量监理以计量支付控制权为保障手段。
5.3.5监理告知
监理工程师运用口头或书面告知，对任何事项发出指示，并督促承包商严格遵守和执行监理工程师的指示。
1 口头告知：对一般工程质量问题或工程事项，口头告知承包商整改或执行,并用监理工程师告知单形式予以确认。
2 监理工作联系单：有经验的监理工程师提醒承包商注意的事项，用监理工作联系单形式。
3 监理工程师告知单：监理工程师在巡视旁站等各种检查时发出的问题，用监理告知单书面告知承包商，并规定承包商整改后再报监理工程师复查。
4 工程暂停令：对承包商违规施工监理工程师预见到会发生重大隐患，应及时下达所有或局部工程暂停令（一般情况下宜事先与业主沟通）。

第六章 监理工作的方法及措施

一、监理工作方法
工程项目
质量控制要点
施工单位
控制方法
监理单位
控制方法
建设单位
控制方法
其它单位
控制

地基与基础工程
（1）建筑定位
专人引桩施测、并作保护
复查、确认
提交放线成果表

（2）轴线及标高、外形尺寸
专人施测、复核、报验
全数复查、确认
抽查

（3）地基持力层
取样、实验、报验
见证送检100%、
控制实验结果
见证，必检内容
勘察、设计、质监共同见证验收
（4）工程原材料抽样检查
检查、取样、实验、报验
见证送检50%、
控制实验结果
见证、跟综

（5）钢筋隐蔽检查（型号、直径、数量、接头位置）
三检、报验
隐蔽检查验收100%
隐蔽检查验收≥30%

（6）钢筋焊接质量检查
取样、实验、报验
见证送检50%、
控制实验结果
见证、跟综

（7）混凝土配合比
取样、委托、实验、报验
见证委托
审查配合比

（8）混凝土浇灌许可
三检、报验
复核、批准

审查、巡视
初次设计、质监共同见证验收
（9）混凝土浇捣顺序和方法
编制施工工艺（方案）送审、浇捣过程管理100%
审查批准、
浇捣时旁站100%并作记录
复核、认可
浇捣时巡视30%

（10）砼强度、坍落度检查
按计划和规定抽检
见证50%
见证15%

（11）地下管线及洞口预留预埋
编制施工工艺（方案）送审
复核、确认浇捣时旁站100%并作记录
浇捣时巡视20%

（12）地下水池
.
编制施工工艺（方案）送审、浇捣过程管理100%
审查批准施工方案、
浇捣时旁站100%并作记录
浇捣时巡视30%

（13）地下防水

编制施工工艺（方案）送审、施工过程管理100%、
检查范围和部位100%

审查批准施工方案、施工时旁站100%并作记录、
验收范围和部位100%
、
复核、认可
施工时巡视10%、
参与验收100%
（14）结构变形缝解决.
编制施工工艺（方案）送审、施工过程管理100%
审查批准施工方案、
施工过程巡视检查50%
复核、认可
施工过程巡视检查20%

（15）地基与基础分部工程验收
提供工程档案资料和分项工程检查评估资料，做好工程部位轴线和标高的标记、
公司技术、质量部门负责人参与.
总监理工程师组织有关人员审查工程资料，并进行观感和实测验收、组织验收会，相关人员参与
有关人员参与验收
勘察、设计单位、质量监督单位参与验收

主
体结构
工程

（1）工程原材料抽样检查
检查、取样、实验
见证送检15%
控制实验结果
见证、跟综

（2）轴线、标高
专人施测，自检100%、复核20%、报验
复查20%、确认
抽查、10%

（3）断面尺寸、开间尺寸、层高垂直度
自检100%、复核30%、报验
复查50%、确认
抽查10%

（4）钢筋隐蔽检查（数量、直径、型号、接头位置）
自检、报验
隐蔽检查验收100%
隐蔽检查验收≥30%

（5）施工缝位置、施工缝解决.

编制施工工艺（方案）送审、施工过程管理100%
审查批准施工方案、
施工过程巡视20%
复核、认可
施工过程巡视10%

（6）钢筋焊接质量检查
取样、实验
见证送检15%
控制实验结果
见证、跟综

（7）混凝土浇灌许可
三检、报验
复核、批准

巡视检查、审查

（8）混凝土浇捣顺序和方法，
编制施工工艺（方案）送审、浇捣过程管理100%
审查批准、浇捣时旁站100%并作记录、特别注意梁与柱在不同强度等级处的浇捣
复核、认可
浇捣时巡视30%

（9）砼强度、配合比、坍落度.
按计划和规定抽检
见证50%
见证15%

（10）现浇结构模板及支撑体系，模板及支撑拆除.
编制施工工艺（方案）送审、施工过程管理100%
审查批准施工方案
施工时巡视检查控制部位100%
复核、认可
施工时巡视30%

（11）预埋件：型号、位置、尺寸、数量、锚固
编制施工工艺（方案）送审、施工过程管理100%
审查批准施工方案
施工时巡视检查控制部位100%，实测50%
复核、认可
施工时巡视30%

（12）结构检查

委托有资质的检测单位检测，提供工程相关资料,提供条件和方便,参与随机抽样
参与随机抽样、
旁站100％并作记录、
检测结果跟综
参与随机抽样

有资质的检测单位随机抽样检测，并出据检测报告

（13）结构验收

提供工程档案资料，分项工程质量评估资料，结构检查报告，做好工程轴线和标高标记；公司技术负责人和相应部门参与。
总监理工程师组织有关人员审查工程资料，并进行观感和实测验收；组织验收会议，相关人员参与。
项目负责人组织有关人员参与。
设计单位、质量监督单位参与验收

砌筑工程
（1）工程原材料检查、砌筑砂浆实验配合比。
检查、取样、实验
见证送检15%
控
