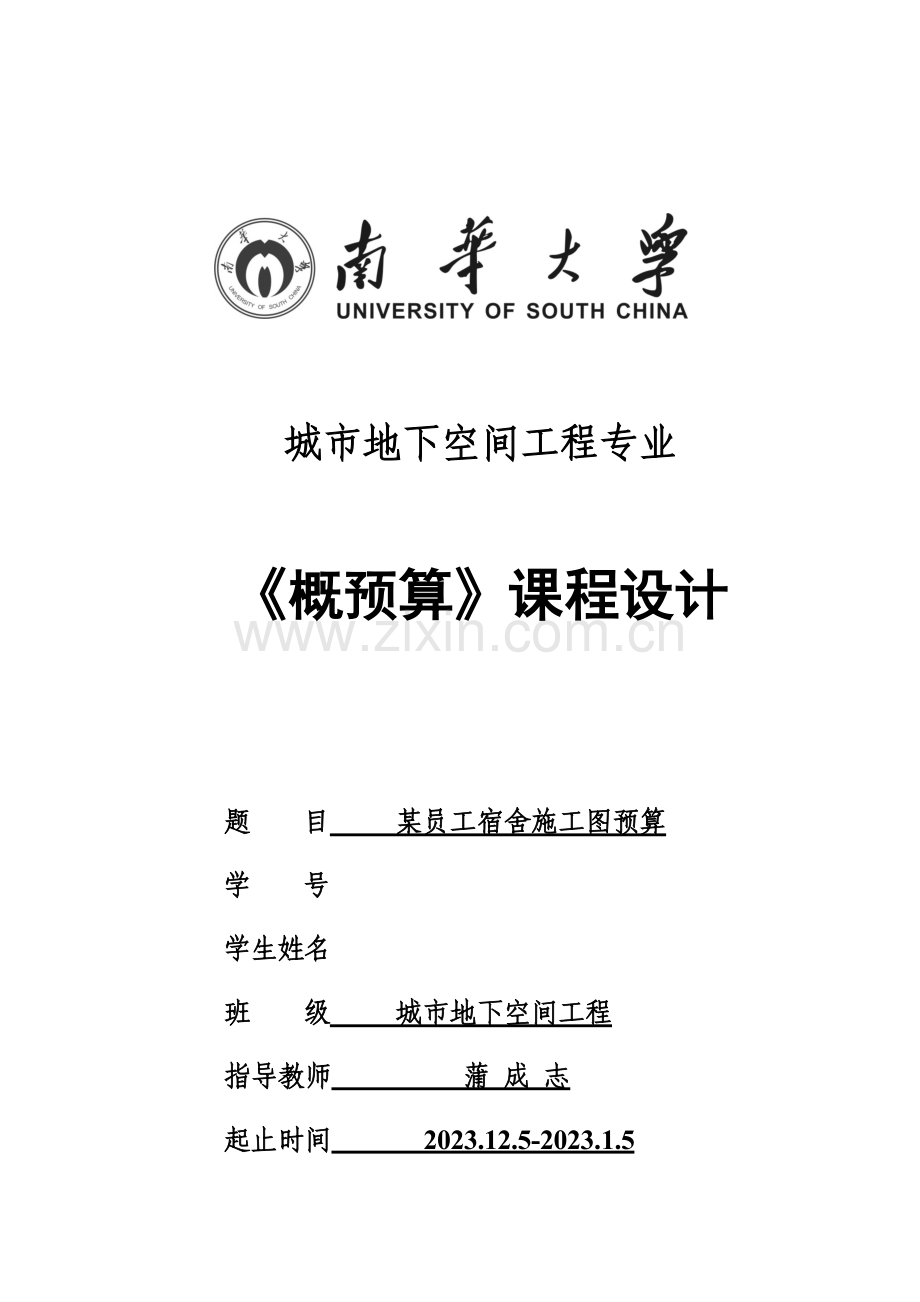

城市地下空间工程专业

《概预算》课程设计

题 目 某员工宿舍施工图预算
学 号
学生姓名
班 级 城市地下空间工程
指导教师 蒲 成 志
起止时间 2023.12.5-2023.1.5

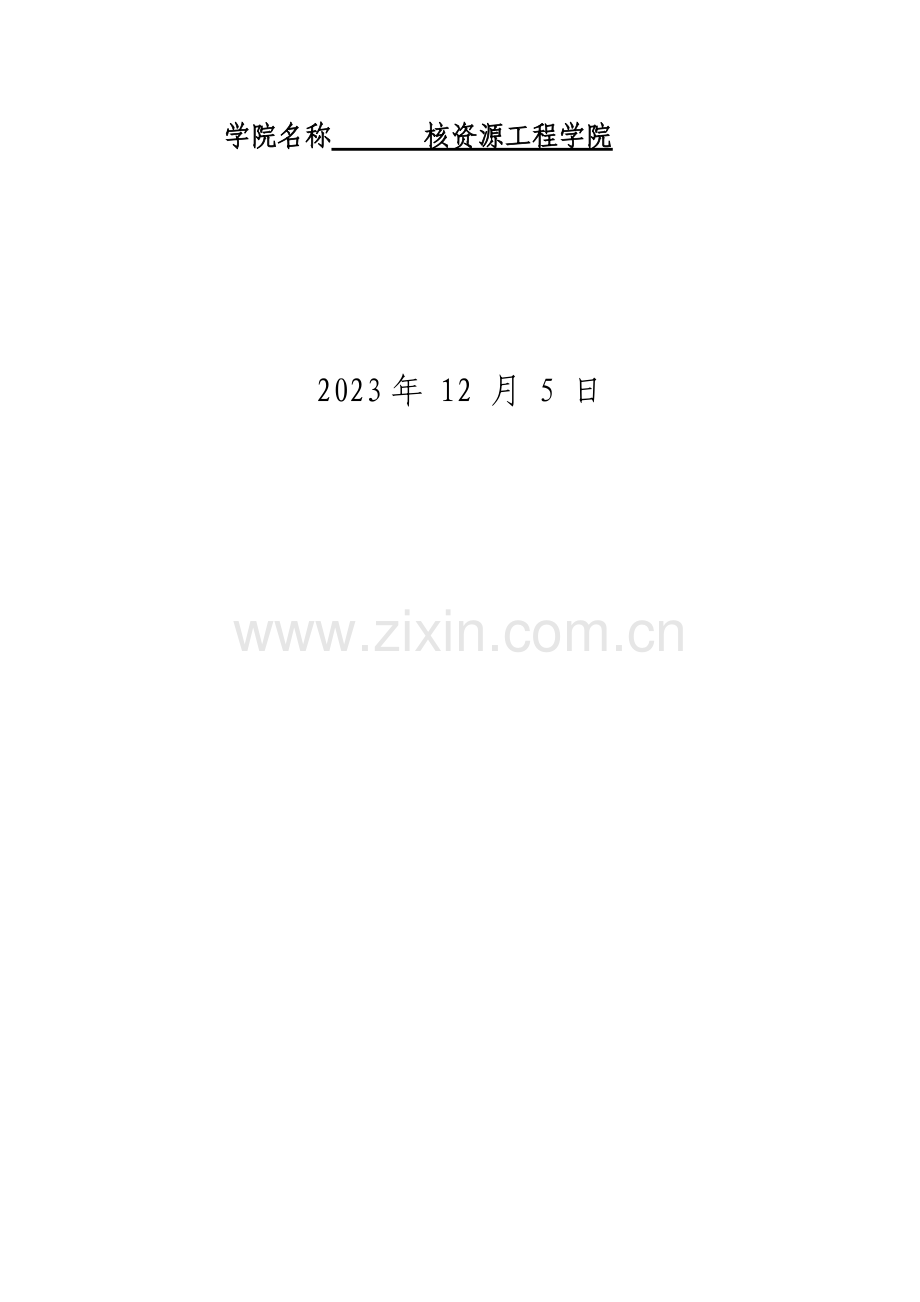

学院名称 核资源工程学院

2023年 12 月 5 日

城市地下空间工程专业
《概预算》课程设计
任务书

题 目： 某员工宿舍施工图预算

学 号
学生姓名
班 级
指导教师 蒲 成 志
学院名称 核资源工程学院

2023年 12 月 5 日
一、课程设计的任务
根据某建筑施工图，结合概预算课程工程量定额计算方法，依据给定湖南省预算价格基价定额，编制该建筑物的施工图预算文献。
二、课程设计的规定
（1）熟悉任务书提供的有关设计资料，认真仔细分析和研究各种相关文献及工程资料；
（2）工程量的复核和补充计算；
（3）编制该项目的设计概算或施工图预算文献；
（4）准时独立完毕，笔迹清楚、工整，章节顺序安排合理；
（5）施工图预算文献不重不漏，定额使用合理，费用计算对的；
（6）书写整齐、美观，全班统一封面设计。
三、课程设计所提交的成果
施工图预算文献一份。具体完毕以下工作：
1．施工图预算编制说明（必选）
2．总预算表（01表）（必选）
3．人工、重要材料、机械台班数量汇总表（02表）（必选）
4．人工、材料、机械台班单价汇总表（03表）（必选）
5．分项工程预算表（04表）（必选）
6．建筑安装工程费计算表（只需要计算直接费）（05表）（必选）
7．其他直接工程费及间接费综合费率计算表（06表）（可选）
8．设备、工具、器具购置费计算表（07表）（可选）
9．工程建设其他费用及回收金额计算表（08表）（可选）
以上设计文献的装订顺序是：
课程设计文献封面→目录→课程设计任务书→概（预）算编制说明→参考文献→附图（有附图时）→01~08表。

四、课程设计资料
（一）人、料、机供应
区域范围内人、料、机供应充足，并在预算中不考虑建筑材料的运距影响；
（二）设计资料
参照给定施工图的计算范围完毕预算任务。
给定资料涉及：建筑施工图、结构施工图，湖南省建筑工程单价定额；
（三）地质、地形、气候水文概况
不考虑气候水文环境对工程建设进度的影响。
五、课程设计格式规定
① 计算书初稿电子版完毕，答辩或审核通过后，再手抄、装订；
② 计算书文字及所需局部表格手写手绘，需要使用的CAD图片、计量数据表黑白打印，并附于预算书最后；
③ 封面根据统一格式，铜版纸打印，与手写全文一起装订。
六、课程设计时间安排
本课程设计学时共计4周，时间为：2023.12.5~2023.1.5。
设计提交时间为2023年1月5日之前。
七、考核
2023年12月20日，上午8:30~下午5:30，核资源工程学院会议室，其中考核。
考核内容：课程设计内容是否符合设计大纲规定、内容的对的性、图纸是否符合规范、答辩情况。
考核方式：答辩。
答辩安排：答辩分班级，按1301、1302、1303班顺序依次进行，班内根据学号拟定小组，依次进行；
答辩没有通过可以延期至1月3日下午答辩，延期答辩再不通过，记“不及格”；
答辩时发现抄袭的，直接记“不及格”。
成绩评估：采用五分制，即优、良、中、及格、不及格。
附：分组任务说明（答辩按下面分组，每组第一个学号为组长）
城工1303班
第一组：编制“两层框架结构”中的第一层施工图预算（涉及建筑基础和一层楼面板）（基价定额数据提高（学号%））（学号1-5的同学）
第二组：编制“两层框架结构”中的第二层施工图预算（基价定额数据提高（学号%））（学号6-12的同学）
第三组：编制“四层框架结构”中的第一层施工图预算（涉及建筑基础和一层楼面板）（基价定额数据提高（学号%））（学号13-17的同学）
第四组：编制“四层框架结构”中的第二层施工图预算（基价定额数据提高（学号%））（学号18-22的同学）
第五组：编制“四层框架结构”中的第三层施工图预算（基价定额数据提高（学号%））（学号23-28的同学）
第六组：编制“四层框架结构”中的第四层施工图预算（基价定额数据提高（学号%））（学号29-32的同学）
施工图预算编制说明

一、 编制依据：
1、 本工程依据《2023-08湖南省建筑工程消耗量土建定额》《2023湖南省定额基价（部分）》《工人劳动定额》《湖南省建筑工程单价定额》《建筑安装工程公司劳动定额》拟定工程造价及其工程量。
2、 施工组织与概预算课程设计任务书与指导书。
3、 刘薇版《土木工程概预算与投标报价》（第二版），北京大学出版社。

4、 编制说明：本预算根据课程设计任务书提供的工程量以及施工组织拟定的临时工程与辅助工程数量进行施工图预算的编制。

二、 设计说明：
1、建筑面积：本工程为后湖新村宾馆（湖南长沙），总建筑面积为11340m^2,建筑层数为6层，建筑高度为21.9m，设计使用年限为50年，耐火等级为二级，地下车库的耐火等级为一级，结构类型为框架结构。

三、 参考文献
[1]钢筋平法图集《11G101-1现浇砼框架、剪力墙、梁、板》、《11G101-2现浇楼梯》、《11G101-3条、独、筏型基础、桩基承台》
[2] 钢筋平法图集.《混凝土结构施工图平面整体表达方法制图规范和构造详图》03G01-1，03G01-2，03G01-4
[3]《全国统一建筑工程预算工程量计算规则（土建工程）（GJDGZ-101-95）》
[4]《建设工程计价设备材料划分标准》；
[5] 《建筑安装工程公司劳动定额（第一册）》土建工程中国第十七冶金建设有限公司；
[6]建筑工程定额基价表。
[7]《建设工程工程量清单计价规范》、《湖南省建设工程造价管理办法》《关于印发〈建筑安装工程费用项目组成〉的告知》等有关规定
[8]土木工程概预算于投标报价
四、 四层梁工程量
1． 四层梁混凝土工程量计算
梁混凝土体积按照：长×宽×高 其中宽高按图纸标示，长取净跨长，即梁从柱的边开始算起，次梁从主梁边界开始算起。
现浇混凝土梁C25

m³
梁断面´净跨长度

KL-4(2)

0.25×0.8×76.25=15.25 m³

KL-19(3)

0.25×0.8×29.7=5.94 m³

KL-20(2)

0.25×0.8×15.25=3.05 m³

KL-21(7)

0.25×0.4×66.75=6.675 m³

KL-22(7)

0.25×0.4×23.15=2.315 m³

KL-23(1)

0.25×0.5×12=1.5 m³

KL-24(1)

0.25×0.5×6.25=0.78 m³

LL-7(1)

0.25×0.35×3.35=0.29 m³

合计：35.8 m³

2． 四层梁钢筋工程量计算
梁箍筋加密范围：
加密范围从柱边开始，一级抗震等级的框架梁箍筋加密长度为2倍的梁高，二、三、四级抗震等级的框架梁箍筋加密长度为1.5倍的梁高，切均要满足大于500mm，假如不满足大于500mm，按500mm长度进行加密。
首尾端支座锚固值=支座宽（hc）-保护层+15d
依据该建筑《结构设计总说明》，该建筑的建筑结构安全等级二级，抗震四级，环境类别一类：
梁保护层厚度25mm，混凝土强度C30
HPB235（A)laE=la=28d, HRB335(C)laE=la=42d
公式：
1.上部通长筋L=通跨净跨长+首尾端支座锚固值+（搭接长度）
首尾端锚固长度=Max{ 0.4Lae +15d，支座宽度-保护层+15d， }
2.①上端支负筋L=ln+端支座锚固值
第一排：ln=;
②中间支座负筋L=2×ln+hc
第一排：ln=左右较大梁净长;
③下部钢筋L=ln+2×锚固
弯锚=Max{ 0.4Lae +15d，支座宽度-保护层+15d }
3.下部纵筋L=通跨净跨长+首尾端支座锚固值
4.腰筋：构造钢筋G：构造钢筋长度＝净跨长＋2×15d
抗扭钢筋N：算法同贯通钢筋
5.箍筋： N=+
加密区长度=（加密区范围-50mm）;加密范围=Max{ 1.5bh，500mm}
L=2(梁宽+梁高)-8×保护层+[max{75mm,10d}+1.9d]×2
注：①支座宽≥laE且≥0.5Hc＋5d，为直锚，取Max{laE，0.5Hc＋5d }；
②支座宽≤laE或≤0.5Hc＋5d，为弯锚，取Max{0.4laE，支座宽度-保护层+15d }，
③中间支座锚固值＝Max{laE，0.5Hc＋5d }
7.拉筋:长度L=(梁宽-2保护层+2d）+24d
拉筋根数N=（梁净长-100）/400

以KL-4（2）为例：
1、 上部贯通筋:2Φ18
上部贯通筋长度L＝通跨净跨长＋首尾端支座锚固值+（搭接长度）
首尾端锚固长度=Max{ 0.4Lae+15d ，支座宽度-保护层+15d， }
N=[16215+(500-25+15×18) ×2]÷9=1967 需要1个搭接
L1=[16215+(500-25+15×18) ×2+10×18] ×2=35770mm=35.77m
2、①上端支座负筋：Φ20
L2=ln+端支座锚固值
第一排：ln=;第二排：ln=
②中间支座负筋：2Φ22
中间支座负筋L=2×ln+hc
第一排：ln=左右较大梁净长;第二排：ln=左右较大梁净长
L3上A=8600÷3+（500-25+15×20）=3642mm
L3上D=(8600÷3×2+600) ×2=12666.7mm
L3总Φ20=3642=3.64m
L3总Φ22=12.67m
3. 下部纵筋：2Φ22，1Φ20，3Φ16
4. 首跨L3=净跨长＋左支座锚固值+右支座锚固值+搭接长度
=Ln+Max{Lae，0.5Hc＋5d}+Max{Lae，支座宽度-保护层+15d}+搭接长度
中间跨L3=净跨长＋左支座锚固值+右支座锚固值+搭接长度
=Ln+ Max{Lae，0.5Hc＋5d}´2+搭接长度
L3A,D=[8600+42×22+42×22] ×2=20896mm=20.9m
L3A,D=[8600+42×20+875] =10315mm=10.32m
L3D,F=[7015+42×16+715] ×3=25206mm=25.21m
L3总Φ22: 20.9m
L3总Φ20: 10.32m
L3总Φ16: 25.21m
4、 腰筋：N4Φ12
抗扭钢筋：L=通长钢筋
L3=[8600+（500-25+15×12）+（600-25+15×12）] ×4=40040mm=40.04m
构造钢筋G：构造钢筋长度＝净跨长＋2×15d
L3=（7015+2×15×12）×4=29500mm=29.5m
5、箍筋：Φ8@100/200（2）
N=2+
加密区长度=（加密区范围）;加密范围=Max{ 1.5梁高，500mm}
非加密区长度=ln-加密区长度´2
L=（2(梁宽+梁高）-8×保护层+[max{75mm,10d}+1.9d]×2)
双肢箍筋：
加密区长度分别为：1200，,1200（mm）
非加密区长度为：6200，4615（mm）
N5=2×2400/100+10815/200+2+6=110（个）
L5=[2×(250+800)-8×25+(80+1.9×8) ×2] =2090.4mm=2.09m
L5单总=110×2.09=229.9m
6.拉筋:长度L=（2(梁宽+梁高）-8×保护层+[max{75mm,10d}+1.9d]×2)

拉筋根数N=（梁净长-100）/400
L=[2×(250+800)-8×25+(80+1.9×8) ×2] =2090.4mm=2.09m
N=(16600-375-375-100)/400=40(根）
L总=2.09*40=83.6m
3． 梁支模量
KL4(2) 250×800 板厚110
KL4的支模截面周长为 0.25+(0.8-0.11) ×2=1.63m
KL4净跨=16.6-0.375-0.6-0.375=15.25m KL4需要支模的量为1.63×15.25×5=124.29m2
KL19(3) 250×800 支模截面周长1.63m 边侧支模截面周长1.74m 净跨为14.85m
支模量1.63×14.85+1.71×14.85=49.6m2
KL20(2) 250×800 净跨16.6-0.375-0.6-0.375=15.25
支模量1.74×15.25=26.54m2
KL21(7) 250×400 净跨22.25
支模量0.83×22.25+0.94×22.25×2=60.3m2
KL22(7) 250×400 净跨23.15 支模量0.83×23.15=19.21m2
KL23(1) 250×500 净跨6.0 支模量13.68m2
KL24(1) 250×500 净跨3.125 支模量7.125m2
汇总：124.29+49.6+26.54+60.3+19.21+14.25+7.125=301.315

五、 四层板工程量
1． 四层板的混凝土用量计算
（3.35×5.07+3.35×1.34+3.35×6.65×7+3.35×1.95×7+3.35×7.25×7）×0.11=43.25m³
2． 四层板的钢筋用量计算
180度弯钩钢筋总长度：平直段长度+6.25d×2
90度弯钩钢筋总长度：平直段长度+3.5d×2
2.1四层板内钢筋
1、长度=板净跨+伸进长度×2+弯钩×2
2、根数=（板净跨-100mm）/布筋间距+1
2.2四层负筋及支座负筋
1、长度=标注长度+2板厚-2保护层
2、根数=（板净跨-100mm）/布筋间距+1
板1（2个）：
支座负筋
Φ12 （6915/180+1）×(1140+（110-2×25）×2)+ （6915/180+1）×(1030+110-2×25)=92.6m
Φ10 （3025/200+1）×(1140+（110-2×25）×2)+ （3025/200+1）×(1030+110-2×25) =37.9m
板内钢筋
Φ10（6915/200+1）×(3600+6.25×10×2+250) ×2=282.8m
Φ8 （3025/150+1）×(7500+6.25×8×2+250) ×2 =332.3m
3． 板支模量
3350×7250×7+6650×3350×6+1950×3350×7+6400×3350=mm2=370.8
六、 四层柱工程量
1． 四层柱的混凝土用量计算
楼层高为4.5m。
长乘宽：400×600 8个 400×400 2个 400×500 16个
楼顶高为1.9m
长乘宽： 400×400 2个 400×500 2个
楼层混凝土所需量：400×600×8+400×400×2+400×500×16=5440000mm²
楼顶混凝土所需量：400×400×2+400×500×2=720230mm²
5.44×4.5+0.72×1.9=26.175
2． 四层柱的钢筋用量计算
钢筋的选择：楼一层的高度涉及柱净高和梁的高度。
梁的高度应当是加密区，柱的上1/6是加密区，下1/6是加密区，中间是非加密区。
加密区间隔是100mm，非加密区间隔是200mm。当南北梁高度不同样时为安全起见，取最大值。
纵向钢筋：
纵筋长度=层间净高-本层下端非连接区高度+伸入上层非连接区高度+搭接高度+锚固长度
（锚固长度=40d）
非连接区高度=max（层间净高/6，柱净高，500）
第四层和屋顶非链接区高度近似相等。
所以纵筋长度=层间净高+搭接高度
箍筋组合形式 常见的箍筋组合型式有：
3×3箍筋长度
外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw
内箍筋长度＝H-2*保护层+2*Lw+2d(横向、纵向各设立一道)
4×3箍筋长度
外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw
内矩形箍长度＝((B-2*保护层-d)/3*1+d+(H-2*保护层) )*2+8d+2*Lw
横向一字型箍筋长度：H-2*保护层+2d+2*Lw
4×4箍筋长度
外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw
内箍筋长度＝((B-2*保护层-d)/3*1+d+(H-2*保护层-d)/3*1+d))*2+8d+2*Lw(横向、纵向各一道)
例：
1、梁高为800mm，柱净高为3700mm，上加密区和下加密区为安全起见，近似取650mm
非加密区近似为2400mm。 箍筋圈数：14圈φ8@100，11圈φ8@200
KZ-3:400×600 箍筋型号3×4
φ8: 一圈长为1.984+1.541+0.718=4.243 总长为4.243×25=106.075m
Φ18: 4×（4.5++40*0.018）=20.88m
Φ16: 6×（4.5++40*0.016）=30.84m
箍筋：φ8：106.075m
角筋：Φ18：20.88m
中部筋：Φ16：30.84m
3． 柱模板
角柱减两个梁截面(4个脚柱)
F角柱 2×(0.4+0.5)×（4.5-0.11）-0.25×0.4-0.25×0.8=7.6025×2=15.205
A角柱 2×(0.4+0.5)×（4.5-0.11）-0.25×0.8-0.24×0.4=7.6025×2=15.205
边柱三个梁截面（15个边柱）
D8边柱   2×(0.4+0.6)×（4.5-0.11）-0.25×0.8×2-0.25×0.4=9.08
D1边柱   2×(0.4+0.6)×（4.5-0.11）-0.25×0.8×2-0.25×0.4=9.08
C1边柱  2×(0.4+0.4)×（4.5-0.11）-0.25×0.8×2-0.25×0.5=5.859
2-7双边柱 2×(0.4+0.5)×（4.5-0.11）-0.25×0.8×2-0.25×0.8=6.852 ×12=68.52
中间柱减四个梁截面（7个中间柱）
D2-7 [2×(0.4+0.6)×(4.5-0.11)-0.25×0.8×2-0.25×0.4×2]×6=49.08
C2 2×(0.4+0.4)×(4.5-0.11)-0.25×0.8×2-0.25×0.4×2=6.424 框架柱模板总量：178.453
4． 构造柱
构造柱长度=3300-800=2500mm；角筋=长度=2500+33×12×2=3292mm；直径：12mm；型号HPB300；根数：4根；箍筋：直径：6；型号：HPB300；长度=（240-2×30+2×6+240-2×30+2×6）×2+24×6=912mm；根数=（2500-100）÷200+1=13根；(19根）
混凝土用量：0.24×0.24×2.5×19=2.736
模板：0.24×2×2.5×19=22.8
七、 屋顶工程量
1． 屋顶构架梁
钢筋用量计算
2—8
净跨：3600×6－200－120－240×5=20230mm
角筋：
净跨×6=120480mm
N3 6Ф10
120.48×0.617=73.336kg
箍筋：
N4Ф8@200
每根箍筋：长度=﹝（b-2c+2d）+（h-2c+2d）﹞×2+24×d=1196mm
（净跨－50×2）/200 +1=93根
1196×93=111228mm 111.288×0.395=43.935kg
A—F
净跨：3400+3300×4—240×5=15400mm
角筋：
N3 6Ф10
15400×6=92400mm 92.4×0.617=57.011kg
箍筋：
N4Ф8@200
（14050—50×2）/200 +1=71根
71×1196=84916mm 84.916×0.395=33.541kg
8—1
净跨：3600×7—240×7=23520mm
角筋：
N3 6Ф10
23520×6=141120mm 141.12×0.617=87.071kg
箍筋：
N4Ф8@200
（20570—50×2）/200 +1=103根
103×1196=123188mm 123.188×0.395=48.657kg
F-C
净跨：3200×2+3300—120—240×2=9100mm

角筋：
N3 6Ф10
9100×6=67000mm 67.0×0.617=41.339kg
箍筋：
N4Ф8@200
（8000—50×2）/200 +1=41根
41×1196=49036mm 49.036×0.395=19.37kg
2． 圈梁
钢筋量
2—8
净跨：3600×6－200－200－400×4－240×5=18400mm
角筋：
净跨×4=73600 mm
N3 4Ф10
73.6×0.617=45.5kg
箍筋：
N4Ф6@200
每根箍筋：长度=﹝（b-2c+2d）+（h-2c+2d）﹞×2+24×d=408mm
（净跨－50×2）/200 +1=93根
408×93=37944mm 37.944×0.26=9.866kg
A—F
净跨：3400+3300×4—375×2—600—240×5=14050mm
角筋：
N3 4Ф10
14050×4=56200mm 56.2×0.617=34.7kg
箍筋：
N4Ф6@200
（14050—50×2）/200 +1=71根
71×408=28968mm 28.968×0，26=7.532kg

8—1
净跨：3600×7—240×7—400×6—275×2=20570mm
角筋：
N3 4Ф10
20570×4=82280mm 82.28×0.617=50.77kg
箍筋：
N4Ф6@200
（20570—50×2）/200 +1=104根
104×408=42432mm 42.432×0.395=16.761kg
F-C
净跨：3200×2+3300—375—125—600—120—240×2=8000mm
角筋：
N3 4Ф10
8000×4=32023mm 32×0.617=19.8kg
箍筋：
N4Ф6@200
（8000—50×2）/200 +1=41根
41×408=16728mm 16.728×0.395=6.608kg
3． 女儿墙外天沟
2—8
板筋：N1 8Ф6
3600×3×2×8=172800mm
172.800×0.222=38.4kg
受力筋：N2 Ф10@150
根据天沟保护层厚度计算得知受力筋长度=1970mm
（3600×3×2—50×2）/150 +1=145根 1.97×145×0.617=176.246kg
8—1
板筋：N1 8Ф6
3600×7×8=202300mm
201.6×0.222=44.7552kg
受力筋：N1 8Ф6
3600×7=25200mm
（3600×7—50×2）/150 +1=169根
1.97×169×0.617=205.418kg
4． 构造柱
4.1钢筋
内角柱筋：N5 4Ф6 标长2200+锚固12×12=2344mm 2344×37根内角柱=100792mm
100.792×0.888=89.504kg
外角柱筋：2200+1.5×1.05×39×12=2938mm
2938×43=126334mm 126.334×0.888=112.184kg
箍筋：N5 Ф6@150
（2200—50×2）/150 +1=15根
每根箍筋长度=﹝（b-2c+2d）+（h-2c+2d）﹞×2+24×d=1032mm
1.032×0.222=0.2231kg
4.2混凝土
构造柱：
每根：2200×240×240=0.12672m³
减去圈梁高：120×240×240×20=0.13824 m³
共：0.12672×20=2.5344m³-0.13824=2.396 m³

圈梁：
300×120×(3600×6+3400+3300×4+3600×7+3200×2+3300)
=2635.2m³
构架梁：
150×440×（3600×6+3400+3300×4+3600×7+3200×2+3300）
=4831.2m³
减去里面构造柱量；240×240×240×20=0.276 m³
4831-0.276=4830.72 m³
减去每边保护层厚度：120×(440×150)×5=0.0396m³
共 4830.6804m³

女儿墙外天沟：
横截面积×长度：(100×700+200×100+100×200)×(3600×13+3300+3200）
=0.7202m³
4.3模板量
构造柱：
1200
每根：240×1200×2=576000
共：0.576×20=11.52㎡
1000
240×1000×4=960000
0.96×20=19.2㎡
共 30.72㎡

圈梁：
一周长度：（3600×13+3400+3300×5+3200×2）
×120×2
两侧量 =17.544㎡
（3600×13+3400+3300×5+3200×2）×60
左底边量=4.386㎡
共： 21.93㎡

构架梁：
梁左侧底面：（3600×13+3400+3300×5+3200×2）×200
=14.62㎡
两侧： （3600×13+3400+3300×5+3200×2）×150×2
=21.93㎡

女儿墙外天沟：
（400+200+300+500+700）×(3600×13+3300+3200）
=111.93㎡

八、 楼梯工程量
1． 梯梁
LTL1：200mm×350mm
上部贯通筋：直径：14mm；型号：HRB335 ；长度= Kn+2La=（3600—120×2）+（35×14）×2=4340mm；根数：2；总长度：8680mm
下部贯通筋：直径：20mm；型号：HRB335；长度：4760mm；根数：2；总长度：9520mm
箍筋：直径：6mm；型号：HPB300；长度=﹝（b-2c+2d）+（h-2c+2d）﹞×2+24×d=﹝（200-2×25+2×6）+（350-2×25+2×6）﹞×2+24×6=1092mm；
根数=(Kn-50×2) ÷S+1=（3600-120×2-50×2）÷200+1=18；总长度：19656mm

LTL2：240mm×240mm
上部贯通筋：直径：12mm；型号：HRB335；长度：（3600-200-275）+（35×12）×2=3965mm；
根数：2；总长度：7930mm
下部贯通筋：直径：12mm；型号：HRB335；长度：3965mm；根数：2；总长度：7930mm；
箍筋：直径：6mm；型号：HPB300；长度：952mm；根数（3600-200-275-50×2）÷200+1=17
总长度：16184 mm
钢筋汇总表：

钢筋直径（mm）
钢筋长度（m）
钢筋型号
钢筋数
理论质量（kg/m）
质量（kg）
上部纵筋
12
3.965
HRB335
2
0.888
7.0418
下部纵筋
12
3.965
HRB335
2
0.888
7.0418
箍筋
6
0.952
HPB300
17
0.222
3.5929
合计

17.6765

LL7：200mm×350mm
上部贯通筋：直径14mm；型号：HRB335；长度= Kn+2La=（3600-125×2）+（33×14×2）=4274mm；根数：2；总长度：8548mm
下部贯通筋：直径：18mm；型号：HRB335；长度：4538mm；根数：2；总长度：9076mm
箍筋：直径：8mm；型号：HPB300；长度：1156mm；根数：18；总长度：20808mm
腰筋：直径：12mm；型号：HRB335；长度：4142mm；根数4；总长度：16568mm
拉筋：直径：6mm；型号：HPB300:；长度：b-2c+26d=200-2×25+26×6=306mm；根数：﹝（3600-250-100）÷（2×200）+1﹞×2=18；总长度：5508mm

2． 楼梯板（TB2）
1.下部受力筋长度及根数计算：
长度= Ln×k+2la =3000×1.12+2×35×12=4200mm
根数=﹝(Kn-4c) /S﹞÷2+1=﹝（3600-250-4×15）÷130﹞+1=27根
2.梯板上部受力筋长度及根数计算：
长度（同梯板上部受力筋）=4200mm
根数（同梯板上部受力筋）=27根
3.楼板下部分布钢筋长度及根数计算：
长度（一级钢筋有弯钩）=Kn+2×125-2c+6.25d×2=3600+2×125-2×15+6.25×6×2=3895mm
根数=（Ln×k）/S+1=（3000×1.12）/200+1=18根
4.梯板上部分布筋长度及根数计算：
长度（同梯板下部分布筋）=3895mm
根数（同梯板下部分布筋）=18根
5.梯板上部一侧支座负筋长度及根数计算：
长=la+Ln/4×k+h-2c+6.25d=35×10+3000/4×1.12+110-2×15+6.25×10=1332.5mm
根数=2×下部受力筋根数=54根
3． 间歇平台
标高13.950板
板内筋弯勾长=6.25d；弯折长度=板厚-2c；板厚110mm
N1长度=2100+125+6.25×8×2=2325mm；净跨=3600-275-200=3125mm；根数=（3125-100）÷150+1=22根；
Ｎ2长度=3600+125×2+6.25×8×2=3950mm；净跨=2100-240-475=1385mm；根数=（1385-100）÷200+1=8根；
与N1力筋方向垂直的分布筋长度及根数计算：（直径为6，间距200）
长度（同N2）=3950mm
根数（同N2）=8根
与N2受力筋方向垂直的分布筋长度及根数计算：（直径为6，间距200）
长度（同N1）=2325mm
根数（同N1）=22根
N3长度=650+250+（110-2×15）×2=1060mm；净跨=2100-475-240=1385mm；根数=(1385-100)÷200+1=8根；
N4长度=640+250+（110-2×15）×2=1050mm；净跨（靠近楼梯一侧）=3600-240=3360mm，根数=(3360-100)÷150+1=23根；净跨（远离楼梯一侧）=3600-200-275=3125mm，根数=(3125-100)÷150+1=22根
标高15.600板
①长度=3600+125×2+6.25×8×2=3950mm；净跨=1580-275-125=1180mm；根数=(1180-100)÷150+1=9根；
②长度=1580+125+100+6.25×8×2=1905mm；净跨=3600-275-275=3050mm；根数=(3050-100)÷150+1=21根；
③与①力筋方向垂直的分布筋长度及根数计算：（直径为6，间距200）
长度（同②）=1905mm
根数（同②）=21根
④与②受力筋方向垂直的分布筋长度及根数计算：（直径为6，间距200）
长度（同①）=3950mm
根数（同①）=9根
⑤长度=660+（110-2×15）×2=820mm；净跨=1580-125-100=1355mm；根数=(1355-100)÷150+1=10根；
⑥长度=1030+1030+（110-2×15）×2=2220mm；净跨=1580-100-275=1205mm；根数=(1205-100)÷200+1=7根
⑦长度=610+（110-2×15）×2=770mm；净跨=3600-125-125=3350mm；根数=(3350-100)÷150+1=23根；
⑧长度=680+680+（110-2×15）×2=1520；净跨=3600-275-275=3050mm；根数=(3050-100)÷150+1=21根。

4． 梯柱(TZ)
①角筋长度及根数（4根）计算：
长度=3300-c+la=3300-30+560=3830mm
②吊筋长度及根数（2根）计算：
长度=200-50+2×20×16=790mm
③箍筋长度及根数计算：
根数=(3300-2×50)/200+1=17根
长度=（240-2×30+240-2×30）×2+2×12×6+8×6=550.8mm：
5． 楼
