电气火灾监控系统设计手册.doc

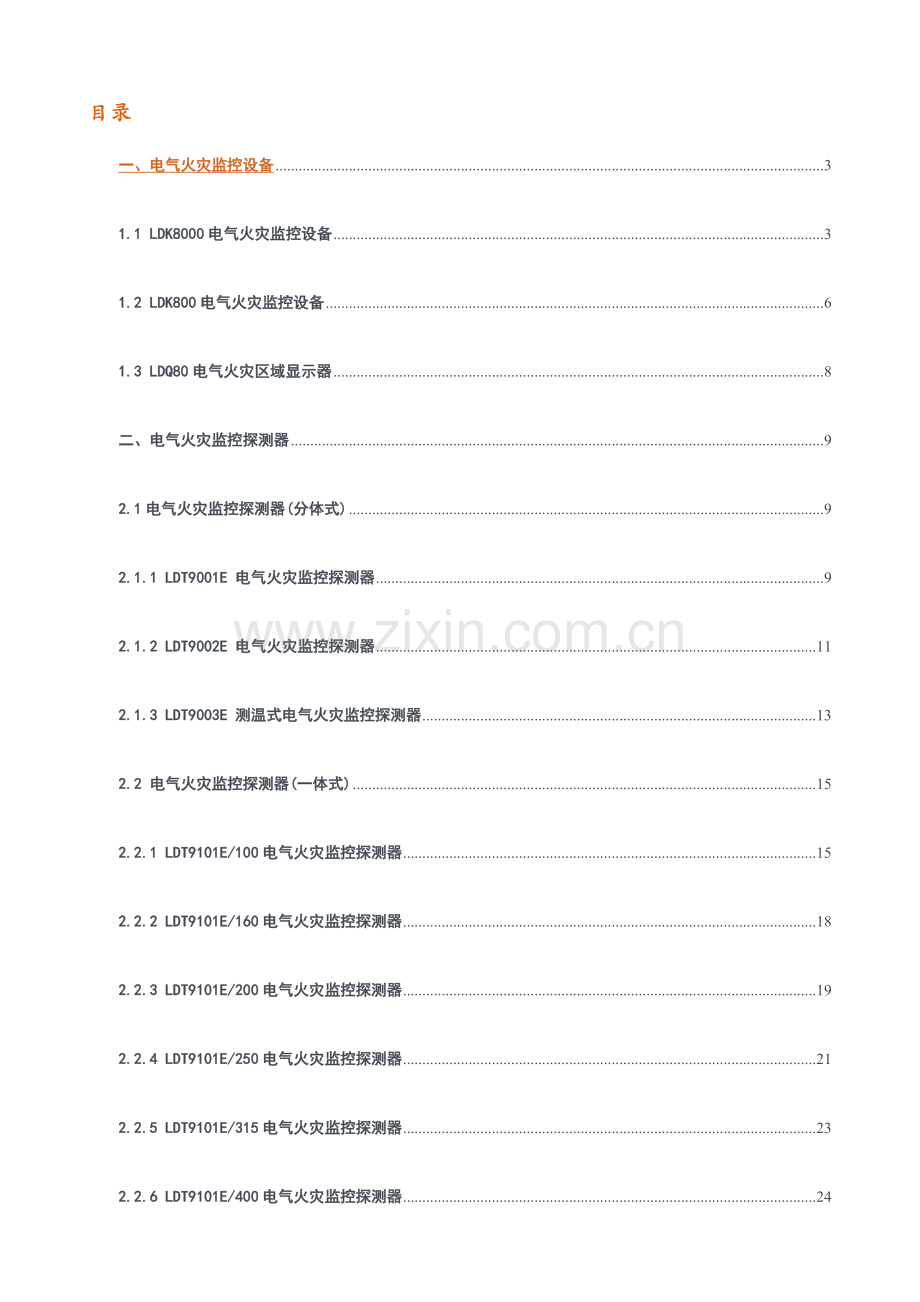

目录
一、电气火灾监控设备 3
1.1 LDK8000电气火灾监控设备 3
1.2 LDK800电气火灾监控设备 6
1.3 LDQ80电气火灾区域显示器 8
二、电气火灾监控探测器 9
2.1电气火灾监控探测器(分体式) 9
2.1.1 LDT9001E 电气火灾监控探测器 9
2.1.2 LDT9002E 电气火灾监控探测器 11
2.1.3 LDT9003E 测温式电气火灾监控探测器 13
2.2 电气火灾监控探测器(一体式) 15
2.2.1 LDT9101E/100电气火灾监控探测器 15
2.2.2 LDT9101E/160电气火灾监控探测器 18
2.2.3 LDT9101E/200电气火灾监控探测器 19
2.2.4 LDT9101E/250电气火灾监控探测器 21
2.2.5 LDT9101E/315电气火灾监控探测器 23
2.2.6 LDT9101E/400电气火灾监控探测器 24
2.2.7 LDT9102E/630电气火灾监控探测器 26
2.2.8 LDT9102E/800电气火灾监控探测器 28
2.2.9 LDT9102E/1000电气火灾监控探测器 30
2.3剩余电流式电气火灾监控探测器 32
2.3.1 LDT9000/40A剩余电流式电气火灾监控探测器 32
2.3.2 LDT9000/80A剩余电流式电气火灾监控探测器 33
2.3.3 LDT9000/160A剩余电流式电气火灾监控探测器 33
2.3.4 LDT9000/250A剩余电流式电气火灾监控探测器 34
2.3.5 LDT9000/400A剩余电流式电气火灾监控探测器 34
2.3.6 LDT9000/630A剩余电流式电气火灾监控探测器 35
2.3.7 LDT9000/1000A剩余电流式电气火灾监控探测器 35
2.3.8 LDT9000J/250A剩余电流式电气火灾监控探测器 36
2.3.9 LDT9000J/400A剩余电流式电气火灾监控探测器 37
2.3.10 LDT9000J/630A剩余电流式电气火灾监控探测器 37
2.3.11 LDT9000J/1000A剩余电流式电气火灾监控探测器 38
2.3.12 LDT9000J/2023A剩余电流式电气火灾监控探测器 38
2.4 T-100测温探测器 39
三、电气火灾监控系统设计说明 39
3.1系统介绍 39
3.2系统设立 39
3.3系统示意图 42

电气火灾监控系统

一、电气火灾监控设备

1.1 LDK8000电气火灾监控设备
介绍：
LDK8000电气火灾报警监控设备采用模块化设计、可靠性高、功能较强、维护方便、易于扩充。人机界面采用触摸屏，界面直观、易用性强，具有良好的交互性。有柜式和琴台两种结构供选择，可应用于大型商场、生活社区、生产基地、办公大楼、商场酒店等区域的用电防火保护的集中系统管理。经国家消防电子产品质量监督检查中心按照GB 14287.1-2023《电气火灾监控系统 第1部分 电气火灾监控设备》、GB/T19001-2023《质量管理体系 规定》型式检查和审核，符合规定。
功能：
◎ LDK8000型设备提供10路探测回路，每个回路最多连接128个地址设备，单机最大容量1280点。
◎ 采用基于32位ARM解决器的嵌入式实时系统，具有实时性强，可靠性高，模块化设计等特点。
◎ 采用10.4寸24位真彩色TFT工业液晶屏，具有温度范围宽，抗干扰能力强等优点。
◎ 图型化界面，方便灵活的触摸屏操作，更好的进行人机交互。
◎ 具有黑匣子功能，能存贮1024条报警记录、1024条故障记录。
◎ 支持在线修改报警阈值。
◎ 支持以太网通信，可以通过以太网实现设备之间的联网通讯，也可以通过以太网实现数据上传和下载。
◎ 具有1路无源报警信号输出端子和1路无源故障信号输出端子。
◎ 支持备电功能，自动实现主备电切换，具有电池充放电智能管理功能。

重要技术指标：
内容
技术参数
主电源电压
AC220V±15%　50Hz
备电电源电压
DC24V
备用电池
12V/14Ah(两节)
最大功率
80W
最大地址点
1280
总线电压
DC14V～24V
最大回路输出电流
180mA
回路短路保护电流
电气火灾监控系统

200mA
液晶显示
电气火灾监控系统

24位真彩，10.4寸TFT，分辨率800×600
工作环境温度
0℃～45℃
工作环境相对湿度
≤95%RH(40±2 ℃ )
最大外形尺寸
LDK8000-QG:长640mm×宽480mm×高1600mm
LDK8000-QT: 长545mm×宽1000mm×高1200mm
外形与结构尺寸图：

LDK8000-QG LDK8000-QT

电气火灾监控系统

接线端子图：

系统框图：

布线规定：
◇ 总线：采用ZR-RVS双绞双色线（红黑），截面积1.0～1.5mm2。
◇ 消防信号端子：采用ZR-BV线，截面积不小于1.0mm2。
◇ 电源输入端子：采用ZR-BV线，截面积不小于1.0mm2。

电气火灾监控系统

1.2 LDK800电气火灾监控设备
介绍：
LDK800电气火灾监控设备是二总线的电气火灾监控设备，采用中文液晶显示，最大可监控256个监控点，具有RS485接口，预留CAN联网接口，可选配以太网接口。该控制器采用MCU控制技术，可配合我公司电气火灾监控探测器、区域显示器等使用，广泛应用于小型漏电监控工程项目。经国家消防电子产品质量监督检查中心按照GB 14287.1-2023《电气火灾监控系统 第1部分 电气火灾监控设备》、GB/T19001-2023《质量管理体系 规定》型式检查和审核，符合规定。
功能：
◎ 采用双总线回路，最大地址点数为256点。
◎ 采用中文液晶显示，并配发光二极管指示系统关键状态信息，可方便快捷地显示系统信息及系统工作状态。
◎ 具有黑匣子功能，能存贮999条报警记录。
◎ 支持分支、单支、树型分支多种布线方式。
◎ 具有1路无源报警信号输出端子和1路无源故障信号输出端子。
◎ 具有回路短路保护功能。
重要技术指标：
内容
技术参数
主电源电压
AC220V±15%　50Hz
备电电源电压
DC12V
备用电池
6V/4Ah(两节)
最大功率
35W
最大地址点
256
总线电压
DC14V～24V
最大回路输出电流
180mA
回路短路保护电流
200mA
工作环境温度
0℃～45℃
工作环境相对湿度
≤95%RH(40±2 ℃ )
安装方式
壁挂
最大外形尺寸
宽460mm×高352mm×厚102mm

电气火灾监控系统

外形与结构尺寸图：

接线端子图：

系统框图：

布线规定：
与LDK8000相同。
电气火灾监控系统

1.3 LDQ80电气火灾区域显示器
介绍：
LDQ80电气火灾区域显示器是配合电气火灾监控设备使用的中文显示器，用于监测电气火灾监控网络中探测器的工作状态，显示探测器实时的监测数据，涉及漏电、温度、故障等信息，有指示灯指示系统关键的状态信息，可以发出声/光警报提醒。LDQ80区域显示器有方便的功能键，可以进行消音、自检、复位、信息查询等操作。产品外观新奇、体积小、重量轻。
功能：
◎ 和主机的通讯采用RS-485通讯总线，最大通讯距离1200米，通讯稳定、可靠，抗干扰性强。
◎ 最大监测地址点数1280点。
◎ 采用128×32中文液晶显示器，监测信息内容直观，操作简朴、方便。
◎ 地址范围0～127，由区域显示器自身拨码开关设立。
重要技术指标：
内容
技术参数
通讯方式
RS-485总线
电源电压(电流)
AC220V±15%　50Hz
总线规格
双绞线，截面积1.0～1.5 mm2
工作环境温度
0℃～45℃
工作环境相对湿度
≤95%RH(40±2 ℃ )
安装方式
壁挂
最大外形尺寸
宽180mm×高130mm×厚41mm
外形与结构尺寸图：

电气火灾监控系统

接线端子图：

系统框图：
参见LDK8000、LDK800系统框图。
布线规定：
与LDK8000相同。
二、电气火灾监控探测器

2.1电气火灾监控探测器(分体式)
2.1.1 LDT9001E 电气火灾监控探测器
介绍：
LDT9001E电气火灾监控探测器是一种智能电气火灾监控探测器。该探测器作为电气火灾监控系统信号采集解决单元，能通过内置电路及软件对传感器传递的信号进行智能分析解决，判断外设的工作状态（即故障状态、火灾报警状态、正常工作状态），并通过二总线通讯向控制器传递节点工作信息，完毕监控信息的综合解决。该探测器具有故障诊断、报警精度高、可靠性强、简朴实用、安装方便等特点。合用于大型工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场合等电气线路复杂的场合。经国家消防电子产品质量监督检查中心按照GB14287.2-2023《电气火灾监控系统 第2部分 剩余电流式电气火灾监控探测器》、GB14287.3-2023《电气火灾监控系统 第3部分 测温式电气火灾监控探测器》、GB/T19001-2023《质量管理体系 规定》型式检查和审核，符合规定。
功能：
◎ 采用二总线通讯方式,无极性。
◎ 电源采用AC 220V，具有AC220V 电源断电故障检测功能。
◎ 采用电子编码方式，可以通过编址器读/写探测器地址（0～127）。
◎ 剩余电流报警阈值连续可调，温度报警阈值连续可调。
◎ 温度检测通道具有短路、断路的故障检测功能。
◎ 检测通道数可通过编址器进行设立。
◎ 具有剩余电流和测温两种信号的监测功能。
◎ 可选配1只LDT9000系列剩余电流式电气火灾监控探测器和1只T-100测温探测器，每个检测通道占有唯一的地址号。
电气火灾监控系统

◎ 内置MCU微解决器，工作可靠，抗干扰能力强。
重要技术指标：
内容
技术参数
工作电压
电源电压： AC 220V±15% 50Hz 二总线电压：DC14V～24V
电源功耗
＜2W
二总线电流
＜1mA
指示灯
工作指示灯： 产品正常工作时绿色指示灯常亮
漏电报警指示灯：产品漏电检测通道报警时红色指示灯常亮
温度报警指示灯：产品温度检测通道报警时红色指示灯常亮
启动指示灯： 产品控制输出时红色指示灯常亮
剩余电流报警值
1～1000mA连续可调
温度报警值
1～140℃连续可调
控制输出
1组无源常开点
通讯方式
二总线
总线规格
ZR-RVS双绞双色线（红黑色）截面积：1.0～1.5mm2
通道数
共2个，10米距离内可连接1只LDT9000系列剩余电流式电气火灾监控探测器和1只T-100测温探测器
通讯主机设备
LDK8000,LDK800
工作环境温度
-10℃～40℃
工作环境相对湿度
≤95%RH(40±2 ℃ )
安装方式
标准导轨
最大外形尺寸
宽132mm×高108mm×厚40mm
电气火灾监控系统

外形与结构尺寸图：

接剩余电流式电气火灾监控探测器
通讯
温度
通道
控制
AC220V
接电气火灾监控设备
接测温探测器
无源常开
接AC220V电源
电气火灾监控系统

接线端子图：

系统框图：
参见LDK8000、LDK800系统框图。
布线规定：
与LDK8000相同。
2.1.2 LDT9002E 电气火灾监控探测器
介绍：
LDT9002E电气火灾监控探测器是一种智能电气火灾监控探测器。该探测器作为电气火灾监控系统信号采集解决单元，能通过内置电路及软件对传感器传递的信号进行智能分析解决，判断外设的工作状态（即故障状态、火灾报警状态、正常工作状态），并通过二总线通讯向控制器传递节点工作信息，完毕监控信息的综合解决。该探测器具有故障诊断、报警精度高、可靠性强、简朴实用、安装方便等特点。合用于大型工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场合等电气线路复杂的场合。经国家消防电子产品质量监督检查中心按照GB14287.2-2023《电气火灾监控系统 第2部分 剩余电流式电气火灾监控探测器》、GB14287.3-2023《电气火灾监控系统 第3部分 测温式电气火灾监控探测器》、GB/T19001-2023《质量管理体系 规定》型式检查和审核，符合规定。
功能：
◎ 采用二总线通讯方式,无极性。
◎ 电源采用AC 220V，具有AC220V 电源断电故障检测功能。
◎ 采用电子编码方式，可以通过编址器读/写探测器地址（0～127）。
◎ 剩余电流报警阈值连续可调，温度报警阈值连续可调。
◎ 温度检测通道具有短路、断路的故障检测功能。
◎ 检测通道数可通过编址器进行设立。
◎ 具有剩余电流和测温两种信号的监测功能。
◎ 可选配7只LDT9000系列剩余电流式电气火灾监控探测器和1只T-100测温探测器，每个检测通道占有唯一的地址号。
电气火灾监控系统

◎ 内置MCU微解决器，工作可靠，抗干扰能力强。
电气火灾监控系统

重要技术指标：
内容
技术参数
工作电压
电源电压： AC 220V±15% 50Hz 二总线电压：DC14V～24V
电源功耗
＜2W
二总线电流
＜1mA
指示灯
工作指示灯： 产品正常工作时绿色指示灯常亮
漏电报警指示灯：产品漏电检测通道报警时红色指示灯常亮
温度报警指示灯：产品温度检测通道报警时红色指示灯常亮
启动指示灯： 产品控制输出时红色指示灯常亮
剩余电流报警值
1～1000mA连续可调
温度报警值
1～140℃连续可调
控制输出
1组无源常开点
通讯方式
二总线
总线规格
ZR-RVS双绞双色线（红黑色）截面积：1.0～1.5mm2
通道数
共8个，10米距离内可连接7只LDT9000系列剩余电流式电气火灾监控探测器和1只T-100测温探测器
通讯主机设备
LDK8000,LDK800
工作环境温度
-10℃～40℃
工作环境相对湿度
≤95%RH(40±2 ℃ )
安装方式
标准导轨
最大外形尺寸
宽132mm×高108mm×厚40mm
外形与结构尺寸图：

电气火灾监控系统

接线端子图：

系统框图：
参见LDK8000、LDK800系统框图。
布线规定：
与LDK8000相同。

2.1.3 LDT9003E 测温式电气火灾监控探测器
介绍：
LDT9003E 测温式电气火灾监控探测器是一种智能电气火灾监控探测器。该探测器作为电气火灾监控系统信号采集解决单元，能通过内置电路及软件对传感器传递的信号进行智能分析解决，判断外设的工作状态（即故障状态、火灾报警状态、正常工作状态），并通过二总线通讯向控制器传递节点工作信息，完毕监控信息的综合解决。该探测器具有故障诊断、报警精度高、可靠性强、简朴实用、安装方便等特点。合用于大型工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场合等电气线路复杂的场合。经国家消防电子产品质量监督检查中心按照GB14287.3-2023《电气火灾监控系统 第3部分 测温式电气火灾监控探测器》、GB/T19001-2023《质量管理体系 规定》型式检查和审核，符合规定。
功能：
◎ 采用二总线通讯方式,无极性。
◎ 电源采用AC 220V，具有AC220V 电源断电故障检测功能。
◎ 采用电子编码方式，可以通过编址器读/写探测器地址（0～127）。
◎ 温度检测通道具有短路、断路的故障检测功能。
◎ 检测通道数可通过编址器进行设立。
◎ 具有温度监测功能。
◎ 可选配8只T-100测温探测器，每个检测通道占有唯一的地址号。
◎ 内置MCU微解决器，工作可靠，抗干扰能力强。
电气火灾监控系统

重要技术指标：
内容
技术参数
工作电压
电源电压： AC 220V±15% 50Hz 二总线电压：DC14V～24V
电源功耗
＜2W
二总线电流
＜1mA
指示灯
工作指示灯： 产品正常工作时绿色指示灯常亮
故障指示灯： 产品检测通道故障或电源故障时黄色指示灯常亮
温度报警指示灯：产品温度检测通道报警时红色指示灯常亮
启动指示灯： 产品控制输出时红色指示灯常亮
剩余电流报警值
无
温度报警值
1～140℃连续可调
控制输出
1组无源常开点
通讯方式
二总线
总线规格
ZR-RVS双绞双色线（红黑色）截面积：1.0～1.5mm2
通道数
共8个，10米距离内可连接8只T-100测温探测器
通讯主机设备
LDK8000,LDK800
工作环境温度
-10℃～40℃
工作环境相对湿度
≤95%RH(40±2 ℃ )
安装方式
标准导轨
最大外形尺寸
宽132mm×高108mm×厚40mm

外形与结构尺寸图：

电气火灾监控系统

接线端子图：
接测温探测器2

通讯
温度1
温度2
控制
AC220V
接电气火灾监控设备
接测温探测器1
无源常开
接AC220V电源
温度3
温度4
温度5
温度6
温度7
温度8
接测温探测器3
接测温探测器4
接测温探测器7
接测温探测器8
接测温探测器5
接测温探测器6

系统框图：
参见LDK8000、LDK800系统框图。
布线规定：
与LDK8000相同。
2.2 电气火灾监控探测器(一体式)
2.2.1 LDT9101E/100电气火灾监控探测器
介绍：
LDT9101E/100 电气火灾监控探测器是一种智能电气火灾监控探测器。该探测器作为电气火灾监控系统信号采集解决单元，能通过内置电路及软件对传感器传递的信号进行智能分析解决，判断外设的工作状态（即故障状态、火灾报警状态、正常工作状态），并通过二总线通讯向控制器传递节点工作信息，完毕监控信息的综合解决。该探测器具有故障诊断、报警精度高、可靠性强、简朴实用、安装方便等特点。合用于大型工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场合等电气线路复杂的场合。经国家消防电子产品质量监督检查中心按照GB14287.2-2023《电气火灾监控系统 第2部分 剩余电流式电气火灾监控探测器》、GB14287.3-2023《电气火灾监控系统 第3部分 测温式电气火灾监控探测器》、GB/T19001-2023《质量管理体系 规定》型式检查和审核，符合规定。
功能：
◎ 采用二总线通讯方式,无极性。
◎ 电源采用AC 220V，具有AC220V 电源断电故障检测功能。
◎ 采用电子编码方式，可以通过编址器读/写探测器地址(0～127)。
◎ 温度检测通道具有短路、断路的故障检测功能。
◎ 检测通道数可通过编址器进行设立。
◎ 剩余电流检测量程可通过编址器进行设立。
◎ 具有剩余电流和测温两种信号的监测功能。
电气火灾监控系统

◎ 内置1只LDT9000系列剩余电流式电气火灾监控探测器，可选配1只T-100测温探测器，每个检测通道占有唯一的地址号。
◎ 内置MCU微解决器，工作可靠，抗干扰能力强。
重要技术指标：
内容
技术参数
工作电压
电源电压： AC 220V±15% 50Hz 二总线电压：DC14V～24V
电源功耗
＜2W
二总线电流
＜1mA
指示灯
工作指示灯： 产品正常工作时绿色指示灯常亮
漏电报警指示灯：产品漏电检测通道报警时红色指示灯常亮
温度报警指示灯：产品温度检测通道报警时红色指示灯常亮
启动指示灯： 产品控制输出时红色指示灯常亮
剩余电流报警值
1～1000mA连续可调
温度报警值
1～140℃连续可调
控制输出
1组无源常开点
通讯方式
二总线
过线电流值
≤100A
过线孔径
￠70mm
总线规格
ZR-RVS双绞双色线（红黑色）截面积：1.0～1.5mm2
通道数
共2个， 内置1只LDT9000系列剩余电流式电气火灾监控探测器，10米距离内可连接1只T-100测温探测器
通讯主机设备
LDK8000,LDK800
工作环境温度
-10℃～40℃
工作环境相对湿度
≤95%RH(40±2 ℃ )
安装方式
标准导轨
最大外形尺寸
宽179mm×高129.5mm×厚36.5mm

外形与结构尺寸图：
电气火灾监控系统

电气火灾监控系统

接线端子图：

总线
测温

控制
AC220V
接电气火灾监控设备
接测温探测器
无源常开
接AC220V电源

系统框图：
参见LDK8000、LDK800系统框图。
布线规定：
与LDK8000相同。

电气火灾监控系统

2.2.2 LDT9101E/160电气火灾监控探测器
介绍：
LDT9101E/160 电气火灾监控探测器是一种智能电气火灾监控探测器。该探测器作为电气火灾监控系统信号采集解决单元，能通过内置电路及软件对传感器传递的信号进行智能分析解决，判断外设的工作状态（即故障状态、火灾报警状态、正常工作状态），并通过二总线通讯向控制器传递节点工作信息，完毕监控信息的综合解决。该探测器具有故障诊断、报警精度高、可靠性强、简朴实用、安装方便等特点。合用于大型工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场合等电气线路复杂的场合。经国家消防电子产品质量监督检查中心按照GB14287.2-2023《电气火灾监控系统 第2部分 剩余电流式电气火灾监控探测器》、GB14287.3-2023《电气火灾监控系统 第3部分 测温式电气火灾监控探测器》、GB/T19001-2023《质量管理体系 规定》型式检查和审核，符合规定。
功能：
◎ 采用二总线通讯方式,无极性。
◎ 电源采用AC 220V，具有AC220V 电源断电故障检测功能。
◎ 采用电子编码方式，可以通过编址器读/写探测器地址(0～127)。
◎ 温度检测通道具有短路、断路的故障检测功能。
◎ 检测通道数可通过编址器进行设立。
◎ 剩余电流检测量程可通过编址器进行设立。
◎ 具有剩余电流和测温两种信号的监测功能。
◎ 内置1只LDT9000系列剩余电流式电气火灾监控探测器，可选配1只T-100测温探测器，每个检测通道占有唯一的地址号。
◎ 内置MCU微解决器，工作可靠，抗干扰能力强。
重要技术指标：
内容
技术参数
工作电压
电源电压： AC 220V±15% 50Hz 二总线电压：DC14V～24V
电源功耗
＜2W
二总线电流
＜1mA
指示灯
工作指示灯： 产品正常工作时绿色指示灯常亮
漏电报警指示灯：产品漏电检测通道报警时红色指示灯常亮
温度报警指示灯：产品温度检测通道报警时红色指示灯常亮
启动指示灯： 产品控制输出时红色指示灯常亮
剩余电流报警值
1～1000mA连续可调
温度报警值
1～140℃连续可调
控制输出
1组无源常开点
通讯方式
二总线
过线电流值
电气火灾监控系统

≤160A
过线孔径
￠70mm
总线规格
ZR-RVS双绞双色线（红黑色）截面积：1.0～1.5mm2
通道数
共2个， 内置1只LDT9000系列剩余电流式电气火灾监控探测器，10米距离内可连接1只T-100测温探测器
通讯主机设备
LDK8000,LDK800
工作环境温度
-10℃～40℃
工作环境相对湿度
≤95%RH(40±2 ℃ )
安装方式
标准导轨
最大外形尺寸
宽179mm×高129.5mm×厚36.5mm

外形与结构尺寸图：
与LDT9101E/100相同。
接线端子图：
与LDT9101E/100相同。
系统框图：
参见LDK8000、LDK800系统框图。
布线规定：
与LDK8000相同。

2.2.3 LDT9101E/200电气火灾监控探测器
介绍：
LDT9101E/200 电气火灾监控探测器是一种智能电气火灾监控探测器。该探测器作为电气火灾监控系统信号采集解决单元，能通过内置电路及软件对传感器传递的信号进行智能分析解决，判断外设的工作状态（即故障状态、火灾报警状态、正常工作状态），并通过二总线通讯向控制器传递节点工作信息，完毕监控信息的综合解决。该探测器具有故障诊断、报警精度高、可靠性强、简朴实用、安装方便等特点。合用于大型工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场合等电气线路复杂的场合。经国家消防电子产品质量监督检查中心按照GB14287.2-2023《电气火灾监控系统 第2部分 剩余电流式电气火灾监控探测器》、GB14287.3-2023《电气火灾监控系统 第3部分 测温式电气火灾监控探测器》、GB/T19001-2023《质量管理体系 规定》型式检查和审核，符合规定。

电气火灾监控系统

功能：
◎ 采用二总线通讯方式,无极性。
◎ 电源采用AC 220V，具有AC220V 电源断电故障检测功能。
◎ 采用电子编码方式，可以通过编址器读/写探测器地址(0～127)。
◎ 温度检测通道具有短路、断路的故障检测功能。
◎ 检测通道数可通过编址器进行设立。
◎ 剩余电流检测量程可通过编址器进行设立。
◎ 具有剩余电流和测温两种信号的监测功能。
◎ 内置1只LDT9000系列剩余电流式电气火灾监控探测器，可选配1只T-100测温探测器，每个检测通道占有唯一的地址号。
◎ 内置MCU微解决器，工作可靠，抗干扰能力强。
重要技术指标：
内容
技术参数
工作电压
电源电压： AC 220V±15% 50Hz 二总线电压：DC14V～24V
电源功耗
＜2W
二总线电流
＜1mA
指示灯
工作指示灯： 产品正常工作时绿色指示灯常亮
漏电报警指示灯：产品漏电检测通道报警时红色指示灯常亮
温度报警指示灯：产品温度检测通道报警时红色指示灯常亮
启动指示灯： 产品控制输出时红色指示灯常亮
剩余电流报警值
1～1000mA连续可调
温度报警值
1～140℃连续可调
控制输出
1组无源常开点
通讯方式
二总线
过线电流值
≤200A
过线孔径
￠70mm
总线规格
ZR-RVS双绞双色线（红黑色）截面积：1.0～1.5mm2
通道数
共2个， 内置1只LDT9000系列剩余电流式电气火灾监控探测器，10米距离内可连接1只T-100测温探测器
通讯主机设备
LDK8000,LDK800
工作环境温度
-10℃～40℃
工作环境相对湿度
≤95%RH(40±2 ℃ )
安装方式
标准导轨
最大外形尺寸
宽179mm×高129.5mm×厚36.5mm
外形与结构尺寸图：
与LDT9101E/100相同。
电气火灾监控系统

接线端子图：
与LDT9101E/100相同。
系统框图：
参见LDK8000、LDK800系统框图。
布线规定：
与LDK8000相同。

2.2.4 LDT9101E/250电气火灾监控探测器
介绍：
LDT9101E/250 电气火灾监控探测器是一种智能电气火灾监控探测器。该探测器作为电气火灾监控系统信号采集解决单元，能通过内置电路及软件对传感器传递的信号进行智能分析解决，判断外设的工作状态（即故障状态、火灾报警状态、正常工作状态），并通过二总线通讯向控制器传递节点工作信息，完毕监控信息的综合解决。该探测器具有故障诊断、报警精度高、可靠性强、简朴实用、安装方便等特点。合用于大型工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场合等电气线路复杂的场合。经国家消防电子产品质量监督检查中心按照GB14287.2-2023《电气火灾监控系统 第2部分 剩余电流式电气火灾监控探测器》、GB14287.3-2023《电气火灾监控系统 第3部分 测温式电气火灾监控探测器》、GB/T19001-2023《质量管理体系 规定》型式检查和审核，符合规定。
功能：
◎ 采用二总线通讯方式,无极性。
◎ 电源采用AC 220V，具有AC220V 电源断电故障检测功能。
◎ 采用电子编码方式，可以通过编址器读/写探测器地址(0～127)。
◎ 温度检测通道具有短路、断路的故障检测功能。
◎ 检测通道数可通过编址器进行设立。
◎ 剩余电流检测量程可通过编址器进行设立。
◎ 具有剩余电流和测温两种信号的监测功能。
◎ 内置1只LDT9000系列剩余电流式电气火灾监控探测器，可选配1只T-100测温探测器，每个检测通道占有唯一的地址号。
◎ 内置MCU微解决器，工作可靠，抗干扰能力强。

电气火灾监控系统

重要技术指标：
内容
技术参数
工作电压
电源电压： AC 220V±15% 50Hz 二总线电压：DC14V～24V
电源功耗
＜2W
二总线电流
＜1mA
指示灯
工作指示灯： 产品正常工作时绿色指示灯常亮
漏电报警指示灯：产品漏电检测通道报警时红色指示灯常亮
温度报警指示灯：产品温度检测通道报警时红色指示灯常亮
启动指示灯： 产品控制输出时红色指示灯常亮
剩余电流报警值
1～1000mA连续可调
温度报警值
1～140℃连续可调
控制输出
1组无源常开点
通讯方式
二总线
过线电流值
≤250A
过线孔径
￠70mm
总线规格
ZR-RVS双绞双色线（红黑色）截面积：1.0～1.5mm2
通道数
共2个， 内置1只LDT9000系列剩余电流式电气火灾监控探测器，10米距离内可连接1只T-100测温探测器
通讯主机设备
LDK8000,LDK800
工作环境温度
-10℃～40℃
工作环境相对湿度
≤95%RH(40±2 ℃ )
安装方式
标准导轨
最大外形尺寸
宽179mm×高129.5mm×厚36.5mm

外形与结构尺寸图：
与LDT9101E/100相同。
接线端子图：
与LDT9101E/100相同。
系统框图：
参见LDK8000、LDK800系统框图。
布线规定：
与LDK8000相同。

电气火灾监控系统

2.2.5 LDT9101E/315电气火灾监控探测器
介绍：
LDT9101E/315 电气火灾监控探测器是一种智能电气火灾监控探测器。该探测器作为电气火灾监控系统信号采集解决单元，能通过内置电路及软件对传感器传递的信号进行智能分析解决，判断外设的工作状态（即故障状态、火灾报警状态、正常工作状态），并通过二总线通讯向控制器传递节点工作信息，完毕监控信息的综合解决。该探测器具有故障诊断、报警精度高、可靠性强、简朴实用、安装方便等特点。合用于大型工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场合等电气线路复杂的场合。经国家消防电子产品质量监督检查中心按照GB14287.2-2023《电气火灾监控系统 第2部分 剩余电流式电气火灾监控探测器》、GB14287.3-2023《电气火灾监控系统 第3部分 测温式电气火灾监控探测器》、GB/T19001-2023《质量管理体系 规定》型式检查和审核，符合规定。
功能：
◎ 采用二总线通讯方式,无极性。
◎ 电源采用AC 220V，具有AC220V 电源断电故障检测功能。
◎ 采用电子编码方式，可以通过编址器读/写探测器地址(0～127)。
◎ 温度检测通道具有短路、断路的故障检测功能。
◎ 检测通道数可通过编址器进行设立。
◎ 剩余电流检测量程可通过编址器进行设立。
◎ 具有剩余电流和测温两种信号的监测功能。
◎ 内置1只LDT9000系列剩余电流式电气火灾监控探测器，可选配1只T-100测温探测器，每个检测通道占有唯一的地址号。
◎ 内置MCU微解决器，工作可靠，抗干扰能力强。
重要技术指标：
内容
技术参数
工作电压
电源电压： AC 220V±15% 50Hz 二总线电压：DC14V～24V
电源功耗
＜2W
二总线电流
＜1mA
指示灯
工作指示灯： 产品正常工作时绿色指示灯常亮
漏电报警指示灯：产品漏电检测通道报警时红色指示灯常亮
温度报警指示灯：产品温度检测通道报警时红色指示灯常亮
启动指示灯： 产品控制输出时红色指示灯常亮
剩余电流报警值
1～1000mA连续可调
温度报警值
1～140℃连续可调
控制输出
1组无源常开点
通讯方式
二总线
过线电流值
电气火灾监控系统

≤315A
过线孔径
￠70mm
总线规格
ZR-RVS双绞双色线（红黑色）截面积：1.0～1.5mm2
通道数
共2个， 内置1只LDT9000系列剩余电流式电气火灾监控探测器，10米距离内可连接1只T-100测温探测器
通讯主机设备
LDK8000,LDK800
工作环境温度
-10℃～40℃
工作环境相对湿度
≤95%RH(40±2 ℃ )
安装方式
标准导轨
最大外形尺寸
宽179mm×高129.5mm×厚36.5mm

外形与结构尺寸图：
与LDT9101E/100相同。
接线端子图：
与LDT9101E/100相同。
系统框图：
参见LDK8000、LDK800系统框图。
布线规定：
与LDK8000相同。

2.2.6 LDT9101E/400电气火灾监控探测器
介绍：
LDT9101E/400 电气火灾监控探测器是一种智能电气火灾监控探测器。该探测器作为电气火灾监控系统信号采集解决单元，能通过内置电路及软件对传感器传递的信号进行智能分析解决，判断外设的工作状态（即故障状态、火灾报警状态、正常工作状态），并通过二总线通讯向控制器传递节点工作信息，完毕监控信息的综合解决。该探测器具有故障诊断、报警精度高、可靠性强、简朴实用、安装方便等特点。合用于大型工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场合等电气线路复杂的场合。经国家消防电子产品质量监督检查中心按照GB14287.2-2023《电气火灾监控系统 第2部分 剩余电流式电气火灾监控探测器》、GB14287.3-2023《电气火灾监控系统 第3部分 测温式电气火灾监控探测器》、GB/T19001-2023《质量管理体系 规定》型式检查和审核，符合规定。

电气火灾监控系统

功能：
◎ 采用二总线通讯方式,无极性。
◎ 电源采用AC 220V，具有AC220V 电源断电故障检测功能。
◎ 采用电子编码方式，可以通过编址器读/写探测器地址(0～127)。
◎ 温度检测通道具有短路、断路的故障检测功能。
◎ 检测通道数可通过编址器进行设立。
◎ 剩余电流检测量程可通过编址器进行设立。
◎ 具有剩余电流和测温两种信号的监测功能。
◎ 内置1只LDT9000系列剩余电流式电气火灾监控
