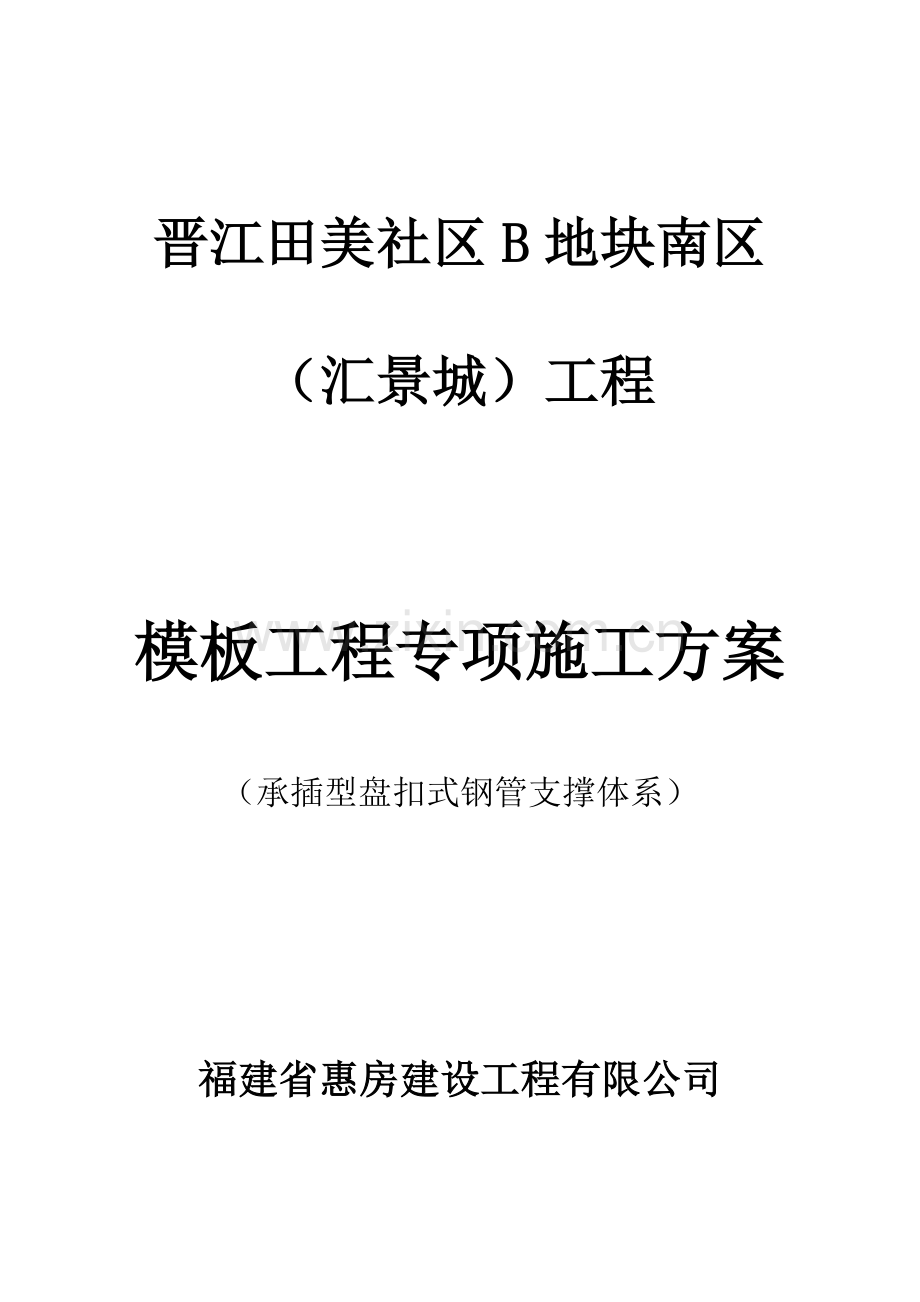

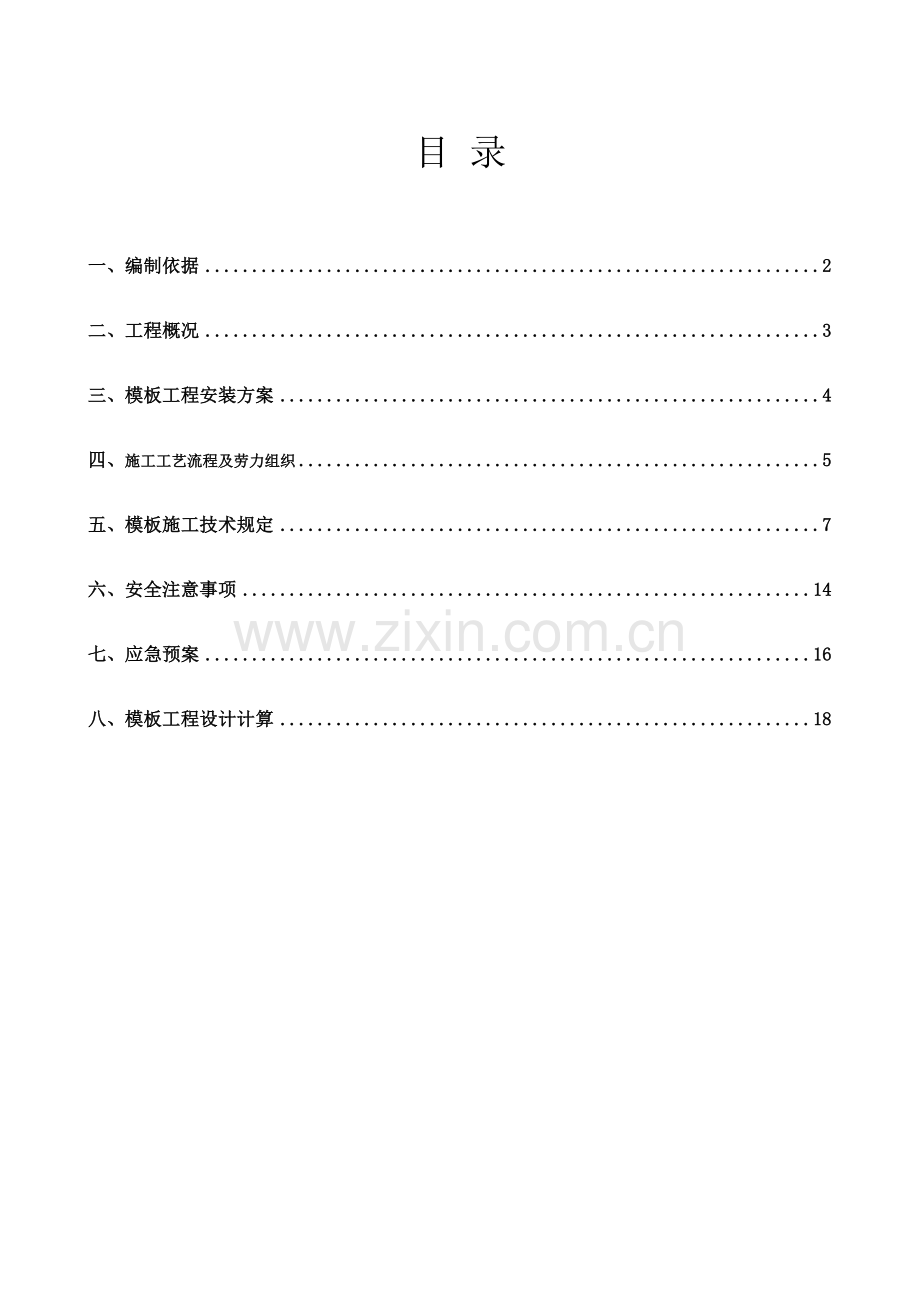

晋江田美社区B地块南区（汇景城）工程模板工程专项施工方案（承插型盘扣式钢管支撑体系）福建省惠房建设工程有限公司目 录一、编制依据2二、工程概况3三、模板工程安装方案4四、施工工艺流程及劳力组织5五、模板施工技术规定7六、安全注意事项14七、应急预案16八、模板工程设计计算18一、编制依据1、建筑法、安全生产法、建设工程质量管理条例、建设工程安全生产管理条例、福建省建设工程安全生产管理办法等法律、法规；2、危险性较大分部分项工程安全生产管理办法等住房和城乡建设部、省住建厅、市住建局的相关规范性文献；3、混凝土结构工程施工及验收规范(GB50204-2023)；4、建筑工程施工质量验收统一标准(GB50300-2023)；5、混凝土结构工程施工工艺标准(ZJQ00-SG0102023)；6、建筑施工模板安全技术规范（JGJ162-2023）；7、建筑施工承插型盘扣式钢管支架安全技术规程（JGJ231-2023）；8、建筑施工碗扣式钢管脚手架安全技术规范（JGJ166-2023）；9、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2023）；10、建筑施工手册第三版；11、深圳市建筑科学研究院有限公司设计的本工程施工图纸；12、本工程的施工组织设计等。二、工程概况1、建设各方主体：琅岐医院建设项目位于琅岐经济区中心幼儿园西北面地块，西侧、北侧均与城市规划道路相连，南侧与201省道相连，区域位置优越。建设单位为琅岐镇卫生院，设计单位为福建省建筑设计研究院，监理单位为福州诺成工程管理有限公司，施工单位为福州建工（集团）总公司。2、建设规模：该项目总用地面积36737平方米（55.11亩），总建筑面积21679平方米，地下建筑面积2214平方米，概算总投资1,45亿元，项目建设期18个月，琅岐医院具有门急诊、住院、医技、后勤保障、卫生防疫等功能，服务范围人口超过35万，门诊日接量设计为1000人，布局有9层门急诊医技住院综合楼和4层医住楼，住院病床总数200床，有六间不同等级手术室，院内地上、地下可提供105辆机动车，项目建成后，将是闽江口规模最大的二级医院。3、模板工程概况：本工程门诊楼梁板模板支撑拟采用承插型盘扣式钢管支撑体系。梁、板、柱、墙重要截面尺寸表主要结构尺寸 柱：600600、650700、700700等 梁：400800、500800、400900等 板厚分别为100、120、250、300厚等，大部分板厚为100、120厚。三、模板工程（承插型盘扣式钢管支撑）安装方案1、本工程标准层模板支撑拟采用承插型盘扣式钢管支撑体系，其架体节点构造规定（详见附图1）：承插型盘扣式插销采用8mm厚的型钢成品支撑，盘口及插销与重要立杆及纵横杆之间采用双面满焊焊接，连接盘的厚度为8，焊接接头有现场取样作节点抗压、抗拉实验，实验值为纵向抗压15KN，横向抗拉25KN，符合规定。立杆纵横杆采用483.5钢管作重要的骨架构件，立杆上的第一个盘扣件距离地面300mm，第一道水平拉杆作为扫地杆，第二个盘口件距离第一个盘口件1700mm作为第二道水平拉杆；由于该工程开间大小不规则，一般纵横水平杆长度采用600mm、900mm、1200mm三种规格布置。2、本工程模板梁、板采用九夹板辅以50mm100mm、100mm100mm松方木，模板支撑体系采用盘扣式顶托支撑架，剪力墙加固采用50mm100mm松方木及12mm对拉螺栓作为木楞箍，墙和截面较大的梁采用12mm对拉螺栓加固。四、施工工艺流程及劳力组织1、工艺流程：柱、墙钢筋绑扎、隐蔽验收搭支撑架柱、墙模板安装加固梁板模板安装加固柱砼浇筑梁板钢筋绑扎、验收梁板砼浇筑柱、墙模板拆除，吊上一层使用2、劳力组织：天数工种246810搭架（20人）横模板（30人）五、模板施工技术规定1、操作要点A、柱模板(1)先在基础或楼板面弹出柱的中心线四周边线。(2)沿边线竖立立板，对的固定柱脚，用斜撑将柱模板临时固定，再由柱顶用线垂吊直找正，然后正式固定。柱脚一侧要留清扫口。(3)通排柱模板安装，应先装两端柱模板，校正固定，拉通线校正中间各柱模板。(4)门子板应分节铺钉，或分节预留施工洞口，其高度由地面起2m留一道，以便灌入混凝土及放入振捣器。(5)柱模板加设柱箍，柱箍采用50mm100mm松方木及12mm对拉螺栓，间距通过计算拟定，截面较大的柱加设对拉螺栓。(6)在柱与梁的结合处，对的锯好梁的槽口，在梁的槽口上划好中心线。(7)柱模安装时应注意以下事项：a、在浇筑楼板砼时应在柱位四周预埋40mm*40mm*30mm小木块做为柱模底部固定。b、支设的柱模，其标高、位置要准确，柱身不扭曲，支设应牢固，均采用四周支撑。c、柱模底部四周用1：3水泥砂浆堵严，防止漏浆。d、每根柱模底部应设清渣口，作为浇筑之前清理模内杂物。柱模板上口标高应安至梁底模板下，在柱砼达成拆模强度时，可比梁模板先拆卸，在安装时应钻好插筋孔，及时预埋好其他设计规定的预埋件，并规定方位准确。B、梁、板模板(1)在楼面上弹出主梁及次梁的中心线，同时复核柱模上梁槽口处中心线位置，在柱模上弹出梁底标高，对准标高钉上梁底托木。(2)按照设计间距搭设盘式钢管支撑架，钢管支撑底部应铺设垫板。设计规定安装纵横两个方向的水平拉杆，并在钢管立柱上弹好标高线。(3)根据梁底标高及起拱规定，拟定梁底大横担标高，安装好大横担。在大横担上铺设梁底木楞。按同样的方法铺好板底木楞。(4)对准柱模槽口中心线，在托木上铺设主梁底模，轴线复核无误后安装。(5)侧模，主梁侧模上应开好次梁槽口，在槽口上划好次梁中心线，对准中心线安装次梁底模。次梁轴线位置核对无误后，安装侧模。(6)主次梁模板安装加固完毕，铺设板底模。(7)梁高度较大时，侧模可先安装一面，待梁钢筋安装完毕，再安装另一面侧模。(8)梁高度大时，应设立对拉螺栓，待梁钢筋安装完毕，在侧模上钻孔，安装对拉螺栓。C、墙模板(1)先弹出墙的中心线和两边线。(2)安装墙的内侧模板，钉横档，支斜撑。在顶部用线锤吊直，拉线找平，撑牢钉实。清理墙底杂物，绑扎墙体钢筋。(3)待钢筋扎好后，立外侧模板。将钢筋、横档等撑好，找平吊直后固定。在模板底部留出清扫口。(4)在墙壁最下部和模板上口先支钉控制墙厚的小木条，再用螺栓将两侧模板的横档拉紧加固，螺栓间距按模板设计方案布置。D、梯模板采用九夹板，支撑前先根据层高放好大样，搭好支撑架，先支平台梁底模板，再支梯梁底模板、外帮侧板，在外帮侧板内侧，放出楼梯底板厚度线，用样板划出踏前侧板的档木，再钉侧板。梯踏步高度要均匀一致，特别要注意最上一步和最下一步的高度，要考虑楼地面装修层厚度的影响以及梯自身装修层的影响。2、质量通病及防治措施A、梁、板模板：梁、板底不平、下挠；梁侧模不平直；梁上下口涨模：防止的方法是：梁、板底模板的龙骨、支柱的截面尺寸及间距应通过设计计算决定，使模板的支撑系统有足够的强度和钢度。作业中应认真执行设计规定，以防止砼浇筑时模板变行。模板支柱应立在垫有通长木板的坚实的地面上，防止支柱下沉，使梁、板产生下挠。梁、板模板应按设计或规范起拱。梁模板上下口应设销口楞，再进行侧向支撑，以保证上下口模板不变形。B、柱模板：(1)涨模、断面尺寸不准：防治的方法是，根据柱高和断面尺寸设计核算柱箍自身的截面尺寸和间距，以及对大断面柱使用穿柱螺栓和竖向钢楞，以保证柱模的强度、刚度足以抵抗混凝土的侧压力。施工应认真按设计规定作业。(2)柱身扭向：防治的方法是，支模前先校正柱筋，使其一方面不扭向。安装斜撑（或拉锚），吊线找垂直时，相邻两片柱模从上端每面吊两点，使线坠到地面，线坠所示两点至柱位置线距离均相等，即使柱模不扭向。(3)轴线位移，一排柱不在同一直线上：防治的方法是，成排的柱子，支模前要在地面上弹出柱轴线及轴线通线，然后分别弹出每柱的另一方向轴线，再拟定柱的另两条边线。支模时，先立两端柱模，校正垂直与位置无误后，柱模顶拉通线，再支中间各柱模板。柱距不大时，通排支设水平拉杆及剪力撑，柱距较大时，每柱分别四周支撑，保证每柱垂直和位置对的。C、墙模板(1)墙体厚薄不一，平整度差：防治方法是模板设计应有足够的强度和刚度，龙骨的尺寸和间距、穿墙螺栓间距、墙体的支撑方法等在作业中要认真执行。(2)墙体烂根，模板接缝处跑浆；防治方法是，模板根部砂浆找平塞平，模板间卡固措施牢固。(3)墙身超厚：墙身放线时误差过大，模板就位调整不认真，穿墙螺栓没有所有穿齐、拧紧。(4)墙体上口过大：支模时上口卡具没有按设计规定尺寸卡紧。(5)混凝土墙体表面粘连：由于模板清理不好，涂刷隔离剂不匀，拆模过早所导致。(6)角模与大模板缝隙过大跑浆：模板拼装时缝隙过大，连接固定措施不牢固，应加强检查，及时解决。(7)角模入墙过深：支模时角模与大模板连接凹入过多或不牢固。应改善角模支模方法，严格控制模板上口标高。4、模板工程质量标准模板安装完毕，应对其轴线、截面尺寸、垂直度、标高、平整度等进行全面检查，模板安装允许偏差应符合规范的规定。5、模板拆除(1)侧模应在混凝土强度能保证其表面及棱角不因拆模而受损坏后，方可拆除。(2)承重模板（梁、板底模）的拆除时间。板跨度2m时 达成砼强度标准值50%以上；板跨度2m，8m时 达成砼强度标准值75%以上；板跨度8m时 达成砼强度标准值100%；梁结构跨度8m时 达成砼强度标准值的75%以上；悬臂构件及结构跨度8m时 达成砼强度标准值的100%；(3)拆除模板应先支的后拆，先拆非承重部分，拆除大跨梁支撑柱时，先以跨中开始向两端对称进行，当立杆水平拉杆超过两皮时，应先拆两皮以上的水平拉杆，最后一道水平杆与立杆同时拆除，以保证柱模稳定。(4)拆除跨度较大的梁底模时，应先从跨中开始，分别拆向两端(5)模板拆除应按区域逐步进行，严禁猛撬，硬砸或大面积撬落的拉倒，模板支撑要随拆随运，严禁随意抛掷，拆除后分类码放，不得留有未拆除的悬空模板，并及时消除防止伤人。(6)拆除模板作业比较危险，防止落物伤人，应设立警界线明显标志，并设专门监护人员。6、模板支架立杆的构造应符合下列规定：(1)、模板支架立杆的构造应符合下列规定：a、每根立柱底部应设立垫木和底座，顶部设可调顶托，其螺杆伸出钢管顶部不得大于200mm，安装时应保证上下同心。b、在立柱底距地面300mm高处，沿纵横向水平方向设扫地杆c、立柱需接长使用时，应采用对接，接长部位不得设在立杆下部，立柱接头在同一平面上应错开50cm以上。(2)支架立杆应竖直设立，2m高度的垂直允许偏差为15mm；(3)当梁模支架立杆采用单根立杆时，立杆应设在梁模板中心线处，其偏心距不应大于25mm；(4)安装此体系支撑架应水平搭设，一方面根据支撑平面配置方案放置好立杆，4个为一基本组装单元，接着同时安装横杆及纵杆，并敲紧上盘扣，使节点紧固。并以此基本单元为起点，安装其它的支撑架单元杆件，随安装随调整加固，完毕最底层的安装。当一层高度不能满足高度需要时，可采用立杆接高方法来解决。一方面铺设操作平台板供安装人员站在上面操作，将立杆活接头安装在下层立杆上端部，这是上下层立杆连接的重要构件，安装上层立杆插入立杆接头内，注意与下立杆方向对正，先把上层4根立杆装好后再安装此基本单元的横杆及纵杆，接下来以此单元为基础安装此层支撑架的其它杆件，完毕此层的构件搭设。按此方法可以垂直搭设完一层后继续搭设上层构件，最后安装上部可调托撑，至此完毕了整个架体的搭设，最后进行上层钢管、木方和模板及其它部件的安装。拆除此体系支撑架时，先放松上部的可调托撑，从一侧分单元逐件拆除，同时应将上部的模板及脚手板同步拆除。拆除的总原则是先装的后拆，后装的先拆。(5)支撑架单元组装完毕后，应及时校正立杆垂直度、连杆的水平度、及单元组的整体方向，并及时紧固节点上盘扣，防止架体倾倒。安装上层构件时必须铺设必要的操作脚手板，保证操作人员安全。多层脚手架立杆应采用不同长度交错布置，立杆接长时，应将2根需连接的立杆和接头同时组装、调整。当架体超高时，必须在适当位置设与墙体的可靠连接，防止架体整体失稳，并增长侧向通长斜撑杆。(6)梁板的钢管立杆、其纵横向间距相等或成倍数。(7)模板支撑四角均应布置双向垂直剪刀撑。剪刀撑均应与框架柱、墙模板可靠连接。水平支撑与立杆应连接牢固，四周要与框架柱或剪力墙顶紧。六、安全注意事项1、模板安装(1)支模应按工序进行，模板没有固定前，不得进行下道工序。严禁运用拉杆、支撑攀登上下。(2)支撑立柱模板时，四周必须顶牢，操作时要搭设工作台。(3)支设独立梁模应设临时工作台，不得站在柱模上操作和在梁模上行走。(4)二人抬运模板时要互相配合，协同工作。传送模板、工具应用运送工具或用绳子系牢后升降，不得乱扔。(5)不得在脚手架上堆放大批模板等材料。(6)纵横水平撑、斜撑等不得搭在门窗框和脚手架上。(7)支模中如需中间停歇，应将支撑、搭头、柱头封板等钉牢，防止因扶空、踏空而坠落，导致事故。(8)模板上有预留孔洞者，应在安装后将洞口盖好。砼板上的预留洞应在拆模后将洞口盖好。2、模板拆除：(1)拆除模板应经负责人批准。操作时应按顺序分段进行，严禁猛撬、硬砸或大面撬落和拉倒，停工前不得留下松动和悬挂的模板。(2)拆除檐口，阳台等危险部位的模板。底下应有架子、安全网或挂安全带操作，并尽量做到模板小掉到架、安全网上，少量掉落在架、安全网上的模板应及时清理。(3)拆模前，周边应设围栏或警戒标志，重要通道应设专人看管，禁人入内。(4)拆模的顺序应自上而下，从里到外，先拆掉支撑的水平和斜支撑，后拆模板支撑，梁应先拆侧模后拆底模，拆模人应站一侧，不得站在拆模下方，几人同时拆模应注意互相间的安全距离，保证安全操作。(5)拆下的模板应及时运到指定的地点集中堆放或清理归垛，防止钉子扎脚伤人。3、圆盘锯等机具：(1)圆盘锯必须用单向开关控制。锯片上方必须安装保险挡板和滴水装置，在锯片后面，离齿10-15mm处，必须安装楔形分料器，锯片安装在轴上应保持对正轴心。(2)锯片必须平整且锯齿锋利，不得连续缺齿两个，裂纹长度不得超过20mm，裂缝末端须冲钻止裂孔。(3)被锯木料厚度，以锯片能露出木料10-20mm为限，夹持锯片的法兰盘直径应为锯片直径的1/4。(4)启动后，须待转整正常后，方可进行锯料。锯料时不得将木料左右晃动或高抬，如锯走偏应逐渐纠正，不得猛板，遇木节要缓慢送料。锯料长度不应小于500mm。接近端头时，应用推棍送料。七、应急预案1、指导思想:本预案针对模板施工中存在的重大危险源，如坍塌、高处坠落等进行编制。为了保证建筑施工事故应急解决措施的及时性和有效性，本着“防止为主、自救为主、统一指挥、分工负责”的原则，充足发挥项目部在事故应急解决中的重要作用，保障生命财产安全，使事故导致的损失影响降至最低限度。2、应急小组领导小组成员：总指挥： 刘恒烨 电话：警戒指挥：原建财 电话：疏散指挥：陈乃通、王金林 电话：应急小组成员由陈德金、李大荣、董行剑、罗国盟以及后勤管理人员、保卫人员等组成,其他管理人员协助。3、应急预案启动a、砼浇筑过程中应急领导小组人员进入紧急状态。做好防治突发事故的准备。模板支撑体系一旦失效，立即启动应急预案。b、总指挥立刻安排警戒指挥，疏散指挥、施救指挥进入工作状态，分别负责警戒、疏散、施救指挥工作。指挥协调各方面抢救工作，及时向公司安所有门及领导报告。c、警戒指挥：负责事故现场和施工现场警戒指挥工作，成员为保卫班组。除必要的抢救人员外，其余人员不得进入事故现场，外界人员不得进入施工现场，影响抢救工作。d、疏散指挥：负责事故现场及施工现场的疏散、抢救，指挥工作成员为后勤管理人员。事故发生后，现场的所有施工人员立刻疏散到事故现场外安全的地方并及时拨打“12O”救护电话。对现场通道影响抢救工作的围观人员进行疏散等，保证抢救工作有序进行。e、公司安所有门及领导接到报告后，立即赶到现场，协助项目经理指挥安排抢救工作，并向上级相关部门报告。4、事故的调查反思:项目经理组织相关部门对事故产生的因素进行调查分析。对事故进行总结、反思解决。八、模板工程设计计算A、梁模板设计为合理使用模板材料，本方案选取本工程代表性梁截面300 mm600 mm进行验算,以保证模板体系安全、合用。梁底支撑方式详见附图。(1)模板支撑及构造参数a、梁截面宽度 B(m):0.30；梁截面高度 D(m):0.60；混凝土板厚度(mm):140.00；立杆梁跨度方向间距La(m):1.20;立杆步距h(m):1.50、1.70；梁支撑架搭设高度H(m)：2.30；梁两侧立柱间距(m):1.20；承重架支设:无承重立杆，方木支撑平行梁截面；板底承重立杆横向间距或排距Lb(m):1.20；采用的钢管类型为48顶部设立可调顶托。b、模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):14.4；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.0c、木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；d、梁底方木截面宽度b(mm)：50.0；梁底方木截面高度h(mm)：100.0；梁底模板支撑的间距(mm)：450.0；面板厚度(mm)：12.0；梁侧背楞截面为50mm100mm。(2)梁模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。按施工手册，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值: 其中 - 混凝土的重力密度，取24.000kN/m3； t - 新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h； T - 混凝土的入模温度，取20.000； V - 混凝土的浇筑速度，取1.500m/h； H - 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.600m； 1- 外加剂影响修正系数，取1.200； 2- 混凝土坍落度影响修正系数，取1.150。根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F；分别为 50.994 kN/m2、14.400 kN/m2，取较小值14.400 kN/m2作为本工程计算荷载。(3)模板侧模计算面板为受弯结构,需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。计算的原则是按照龙骨的间距和模板面的大小,按支撑在内楞上的简支梁计算。240240 面板计算简图(单位：mm)a.抗弯验算其中， - 面板的弯曲应力计算值(N/mm2)； M - 面板的最大弯距(N.mm)； W - 面板的净截面抵抗矩， 取单位宽度面板进行计算：W =10001818/6=54000mm3； f - 面板的抗弯强度设计值(N/mm2)；按以下公式计算面板跨中弯矩： 其中 ，q - 作用在模板上的侧压力，涉及: q = (1.214.4+1.42) 0.24=4.82 kN/m计算跨度: l = 0.24m；面板的最大弯距 M=0.125ql2 = 0.1254.820.242 = 0.145KN.m；经计算得到，面板的受弯应力计算值: =M/W= 0.145106 / 54000=2.69N/mm2；面板的抗弯强度设计值: f = 13N/mm2；面板的受弯应力计算值 =2.69N/mm2 小于面板的抗弯强度设计值 f=13N/mm2，满足规定！b.挠度验算根据建筑施工计算手册刚度验算采用标准荷载，同时不考虑振动荷载作用。最大挠度计算公式如下: q-作用在模板上的侧压力线荷载标准值: q = 240.6 = 14.4N/mm； l-计算跨度(梁高): l = 0.24m； E-面板材质的弹性模量: E = 9500N/mm2； I-面板的截面惯性矩: I = 1000181818/12=486000mm4；面板的最大挠度计算值: =0.521ql4/(100EI)=0.52114.4240/(1009500486000)=0.05mm面板的最大允许挠度值: = l/250 =0.3103/250 = 1.2mm；面板的最大挠度计算值 =0.05mm 小于 面板的最大允许挠度值 =0.96mm满足规定！(4)梁侧背楞计算梁侧背楞直接承受模板传递的荷载，按照均布荷载作用下的三跨连续梁计算。本工程中，梁侧背楞采用方木，截面宽度50mm，截面高度100mm，截面惯性矩I和截面抵抗矩W分别为:W =10050100/6=83333mm3I =10050100100/12=4166667mm4 内楞计算简图（1）.支撑强度验算强度验算计算公式如下: 其中， - 方木弯曲应力计算值(N/mm2)；M - 方木的最大弯距(N.mm)；W - 方木的净截面抵抗矩；f - 方木的强度设计值(N/mm2) 。按以下公式计算方木跨中弯矩：其中，作用在的荷载，q =(1.214.40.9+1.420.9)0.6/2=5.42kN/m；方木计算跨度(梁底模板支撑间距): l = 500mm；方木的最大弯距: M=0.1ql2= 135540N.mm；最大支座力：N=1.1q l=1.15.420.5 = 1.63kN经计算得到，方木的最大受弯应力计算值 = M / W = 135540/83333=0.81N/mm2；方木的抗弯强度设计值: f = 16N/mm2；方木最大受弯应力计算值 =0.81N/mm2 小于方木的抗弯强度设计值 f=16 N/mm2，满足规定！(5)梁底模板计算面板为受弯结构,需要验算其抗弯强度和挠度。计算的原则是按照模板底支撑的间距和模板面的大小,按支撑在底撑上的三跨连续梁计算。强度验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。本算例中，面板的截面惯性矩I和截面抵抗矩W分别为: W = 2501818/6 = 1.35104mm3； I = 250181818/12 = 1.22105mm4； 1.抗弯强度验算按以下公式进行面板抗弯强度验算：其中， - 梁底模板的弯曲应力计算值(N/mm2)； M - 计算的最大弯矩 (kN.m)； l-计算跨度(梁底支撑间距): l =500.00mm； q - 作用在梁底模板的均布荷载设计值(kN/m)；新浇混凝土及钢筋荷载设计值：q1: 1.2（24.00+1.50）0.30.600.90=5.51kN/m；模板结构自重荷载：q2:1.20.350.30.60=0.08kN/m；振捣混凝土时产生的荷载设计值：q3: 1.42.000.30.60=0.504kN/m；q = q1 + q2 + q3=5.51+0.08+0.504=6.1kN/m；跨中弯矩计算公式如下:Mmax = 0.106.10.52=0.153kN.m； =0.153106/1.35104=11.33N/mm2；梁底模面板计算应力 =11.33 N/mm2 小于 梁底模面板的抗压强度设计值 f=13N/mm2，满足规定！2.挠度验算根据建筑施工计算手册刚度验算采用标准荷载，同时不考虑振动荷载作用。最大挠度计算公式如下: 其中，q-作用在模板上的压力线荷载: q =（(24.0+1.50)0.600）0.3= 4.59KN/m； l-计算跨度(梁底支撑间距): l =500.00mm； E-面板的弹性模量: E = 9500.0N/mm2；面板的最大允许挠度值: =500.00/250 = 2.000mm；面板的最大挠度计算值: = 0.6774.595004/(10095001.22105)=1.68mm；面板的最大挠度计算值: =1.68mm 小于面板的最大允许挠度值: = 500 / 250 = 2mm，满足规定！(6)第一层支撑梁的计算支撑梁采用50100方木，间距400mm。支撑梁的截面惯性矩I，截面抵抗矩W和弹性模量E分别为：I=501003/12= 4.167106 mm4；W=501002/6= 8.333104 mm3；E=10000 N/mm2；荷载计算及组合：模板自重标准值G1k=0.4(0.520.48+0.50.3)/0.3=0.840kN/m；新浇筑砼自重标准值G2k=240.40.6=5.760 kN/m；钢筋自重标准值G3k=1.50.40.6=0.360 kN/m；永久荷载标准值Gk= G1k+ G2k+ G3k=6.960 kN/m；振捣砼时产生的荷载标准值Q2k=20.4=0.800 kN/m；计算中考虑梁两侧部分楼板混凝土荷载以集中力方式向下传递。永久荷载标准值Gkb=(250.12+0.5)0.40.6/2=0.420 kN；活荷载标准值Qkb=1.00.40.6/2=0.120kN；(1) 计算弯矩和剪力时，采用由可变荷载效应控制的组合(含支撑梁自重)：均布荷载设计值q1=0.9(1.26.960+1.20.030+1.40.800)=8.557kN/m；楼板传来集中力设计值F1=0.9(1.20.420+1.40.120)=0.605kN；(2) 计算弯矩和剪力时，采用由永久荷载效应控制的组合(含支撑梁自重)：均布荷载设计值q2=0.9(1.356.960+1.350.030+1.40.70.800)=9.198kN/m；楼板传来集中力设计值F2=0.9(1.350.420+1.40.70.120)=0.616kN；(3) 计算挠度时，采用荷载标准值进行组合(含支撑梁自重)：均布荷载标准值q3=6.960+0.030=6.990 kN/m；楼板传来集中力标准值F3=0.420 kN；支撑梁验算根据前面计算的荷载组合，取结构最不利状态进行电算，得到计算简图及内力、变形图如下： 弯矩和剪力计算简图 弯矩图(kNm) 剪力图(kN) 变形计算简图 变形图(mm)通过计算得到从左到右各支座力分别为：N1=0.257kNN2=3.506kNN3=0.257kN计算得到： 最大弯矩：M= 0.133kN.m 最大剪力：V= 1.753kN 最大变形：= 0.018mm 最大支座反力：F= 3.506kN(1)支撑梁抗弯强度计算 =M/W=0.133106/8.333104 =1.602N/mm2实际弯曲应力计算值 =1.602N/mm2 小于抗弯强度设计值 f=13N/mm2，满足规定！(2)支撑梁抗剪计算 =VS0/Ib=1.753100062500/(4.167106100)=0.263N/mm2；实际剪应力计算值 0.263 N/mm2 小于抗剪强度设计值 fv=1.500 N/mm2，满足规定！(3)支撑梁挠度计算 -允许挠度: 结构表面隐藏=l/250；第1跨最大挠度为0.018mm，允许挠度为2.000mm，满足规定！第2跨最大挠度为0.018mm，允许挠度为2.000mm，满足规定！各跨实际最大挠度计算值小于最大允许挠度值，满足规定！ (7)第二层支撑梁的计算支撑梁采用1根8080矩形木楞。支撑梁的截面惯性矩I，截面抵抗矩W和弹性模量E分别为： I=1341.33104= 3.413106 mm4； W=185.33103= 8.533104 mm3； E=10000 N/mm2；取承受最大支座反力的支撑梁进行验算，支撑梁按照集中与均布荷载作用下的三跨连续梁计算。支撑梁所受集中荷载F：计算弯矩和剪力时采用F1=4.000kN；计算挠度时采用F2=2.942kN；均布荷载取支撑梁的自重q：计算弯矩和剪力时采用q1= 0.052kN/m；计算挠度时采用q2= 0.038kN/m；根据上面计算的荷载进行电算，得到计算简图及内力、变形图如下： 弯矩和剪力计算简图 弯矩图(kNm) 剪力图(kN) 变形图(mm)计算得到： 最大弯矩：M= 1.294kN.m 最大剪力：V= 5.142kN 最大变形：= 2.882mm 最大支座反力：F= 13.204kN(1) 支撑梁抗弯强度计算 =M/W=1.294106/8.533104 =15.16N/mm2实际弯曲应力计算值 =7.588N/mm2 小于抗弯强度设计值 f=17N/mm2，满足规定！(2) 支撑梁抗剪计算 =VS0/Ib= 5.142100064000/(3.41310680)=1.205N/mm2；实际剪应力计算值 0.602 N/mm2 小于抗剪强度设计值 fv=1.600 N/mm2，满足规定！(3) 支撑梁挠度计算 -允许挠度: 结构表面隐藏=l/250；第1跨最大挠度为2.882mm，允许挠度为4.800mm，满足规定！第2跨最大挠度为0.324mm，允许挠度为4.800mm，满足规定！第3跨最大挠度为2.882mm，允许挠度为4.800mm，满足规定！各跨实际最大挠度计算值小于最大允许挠度值，满足规定！(8)梁底支撑钢管计算作用于支撑钢管的荷载涉及梁与模板自重荷载，施工活荷载等,通过方木的集中荷载传递。立杆的稳定性计算:立杆的稳定性计算公式 其中 N - 立杆的轴心压力设计值(kN) ：N = 43*0.0521.2=12.06 kN； - 轴心受压立杆的稳定系数,由长细比 Lo/i 查表得到； i - 计算立杆的截面回转半径(cm) ：i = 1.59 cm； A - 立杆净截面面积(cm2)：A = 4.24 cm2； W - 立杆净截面模量(抵抗矩)(cm3)：W=4.49 cm3； - 钢管立杆受压应力计算值 (N/mm2)； f- 钢管立杆抗压强度设计值 ：f =205 N/mm2； L0- 计算长度 (m)；假如完全参照扣件式规范，由下式计算 l0 = h+2a a - 立杆上端伸出顶层横杆中心线至模板支撑点的长度；a =0.35 m；得到计算结果：立杆计算长度 L0 = h + 2a = 1.7+0.7 = 2.4L0 / i =2400 /15.9=151由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数= 0.357；钢管立杆受压应力计算值；= 12060/(0.357424)=79.67 N/mm2；立杆稳定性计算 = 75.254 N/mm2 小于 钢管立杆抗压强度设计值 f= 205 N/mm2，满足规定！B、板模板设计（标准层板层高2.9m）（1）参数信息:a.模板支架参数横向水平杆采用HG-100，HG-120，HG-90；步距:1.50m；立杆采用LG-250，上端伸出至模板支撑点长度:0.20m；模板支架搭设高度:2.70m；采用的钢管:483.5（计算用483.0） ；连接方式:插盘式连接；板底支撑连接方式:托梁加双钢管连接；b.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；施工均布荷载标准值(kN/m2):1.000；c.材料参数面板采用胶合面板，厚度为18mm。面板弹性模量E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13；板底支撑采用方木；木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):300.000；木方的截面宽度(mm):50.00；木方的截面高度(mm):100.00
