城镇水泥混凝土路面施工技术规程.doc

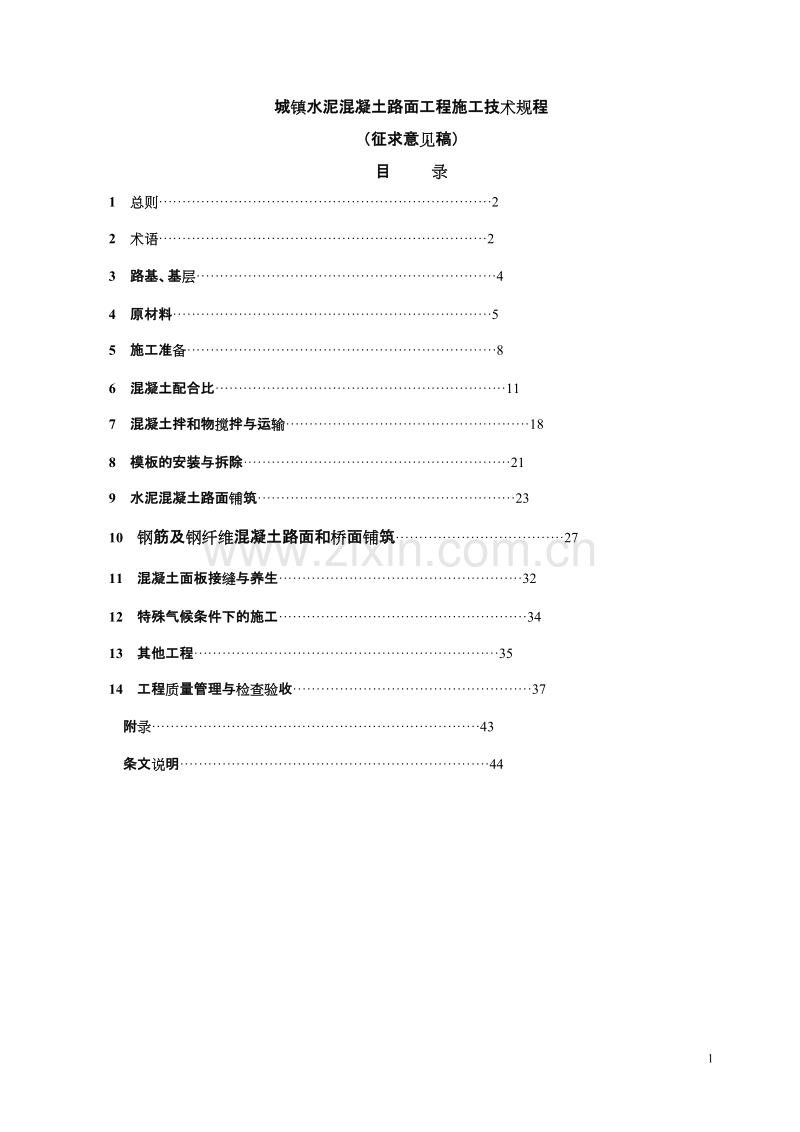

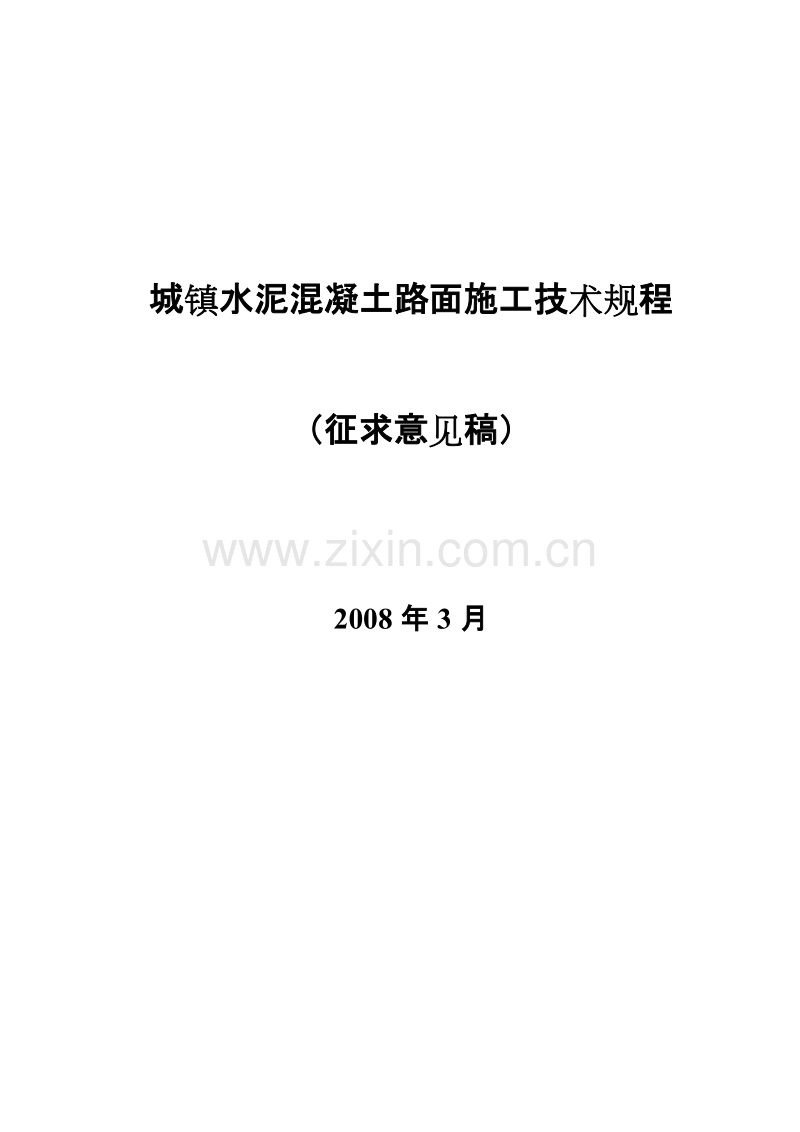

城镇水泥混凝土路面施工技术规程（征求意见稿）2008年3月城镇水泥混凝土路面工程施工技术规程（征求意见稿）目 录1 总则22 术语23 路基、基层44 原材料55 施工准备86 混凝土配合比117 混凝土拌和物搅拌与运输188 模板的安装与拆除219 水泥混凝土路面铺筑2310 钢筋及钢纤维混凝土路面和桥面铺筑2711 混凝土面板接缝与养生3212 特殊气候条件下的施工3413 其他工程3514 工程质量管理与检查验收37 附录43 条文说明44城镇水泥混凝土路面施工技术规程1 总则1.0.1 为适应城镇道路建设快速发展的需要，提高我省城镇水泥混凝土路面施工技术水平，保证其施工质量，制定本规程。1.0.2 本规程适用于我省城镇行政区域内新建、改建、扩建的城镇道路水泥混凝土路面工程。大、中型维修的城镇道路水泥混凝土路面工程，工业园区、生活小区、园林等内部道路水泥混凝土路面工程也可参照本规程执行。1.0.3 水泥混凝土路面的施工应根据合同及设计文件、施工现场所处的气候、水文、地形等环境条件，选择满足质量指标要求、性能稳定的原材料，确定配合比、设备种类和施工工艺，进行详细的施工组织设计，建立完备的施工质量保障体系。混凝土配合比设计应由具有相应试验资质的单位进行。1.0.4 水泥混凝土路面施工应并积极推广采用经主管部门批准的新技术、新工艺、新材料、新设备。1.0.5 水泥混凝土路面施工必须文明施工、安全生产，施工人员应有良好的劳动保护。1.0.6 混凝土路面铺筑期间，应收集月、旬、日天气预报资料,遇有影响混凝土路面施工质量的天气时，应暂停施工或采取必要的防范措施，制定特殊气候的施工方案。1.0.7 原材料、半成品或成品的质量标准，凡本规程有规定者，应遵照执行；无规定者，应按现行的有关标准执行。1.0.8 水泥混凝土路面施工除应符合本规程外，尚应符合国家现行有关标准的规定。2 术语2.0.1 路基 subgrade按照路型位置和一定技术要求修筑的带状构筑物。为路面的基础，承受由路面传递下来的行车荷载。2.0.2 基层 base course设在面层以下的结构层。主要承受由面层传递的车辆荷载，并将荷载分布到垫层或土基上，当基层分为多层时，其最下面的一层称底基层。2.0.3 面层 surface course直接承受车辆荷载和自然因素的影响，并将荷载传递到基层的路面结构层。2.0.4 垫层 bed course设于基层以下的结构层，其主要作用是隔水、排水、防冻以改善基层和土基的工作条件。2.0.5 路面 pavement用各种筑路材料铺筑在道路路基上直接承受车辆荷载的层状构筑物。2.0.6 水泥混凝土路面 cement concrete pavement用满足路面摊铺工作性、弯拉强度、表面功能、耐久性及经济性等要求的水泥混凝土材料作面层的路面。2.0.7 钢筋混凝土路面 reforced concrete pavement配置有纵横向钢筋或钢筋网的水泥混凝土路面。2.0.8 滑模铺筑 slipform paving采用滑模摊铺机铺筑水泥混凝土路面的施工工艺。其特征是不架设边缘固定模板，能够一次完成布料摊铺、振捣密实、挤压成型、抹面修饰等混凝土路面摊铺功能。2.0.9 轨道铺筑 trailform paving采用轨道摊铺机铺筑水泥混凝土路面的施工工艺。2.0.10 三辊轴机组铺筑 paving by vibrator and triple-roller-tube combination采用振捣机、三辊轴整平机等机组铺筑水泥混凝土路面的施工工艺。2.0.11 小型机具铺筑 simple machine paving 采用固定模板，人工布料，手持振捣棒、振动板或振捣梁振实，棍杠、修整尺、抹刀整平的水泥混凝土路面施工工艺。2.0.12 真空脱水工艺 vacuum pumping technique 水泥混凝土路面摊铺后，随即使用真空泵及真空垫等专用吸水装置，将新铺筑路面混凝土中多余水分吸除的一种面层施工工艺。2.0.13 工作性 workability混凝土拌合物在浇筑、振捣、成形、抹面等过程中的可操作性。它是拌合物流动性、可塑性、稳定性和易密性的综合体现。2.0.14 振捣棒的有效作用半径 vibrator effective radius 插入式振捣棒在混凝土拌合物中能振实该拌合物的作用距离。2.0.15 构造深度 texture depth使用拉毛、塑性刻槽或硬性刻槽等工艺制作的沟槽或纹理的平均深度。2.0.16 基准水泥混凝土 reference cement concrete不掺掺合料或外加剂的水泥混凝土。在对比掺合料的使用效果时，为不掺掺合料但掺有外加剂的混凝土；在比较外加剂的使用效果时，为无掺合料和外加剂、用基准水泥配置的混凝土。2.0.17 粉煤灰超量取代法 over substitute method of fly ash 通过超量取代水泥使粉煤灰混凝土与基准混凝土在相同龄期时获得同等强度的掺配方法。2.0.18 粉煤灰超量取代系数 over substitute coefficient of fly ash粉煤灰掺入量与所取代水泥量的比值。2.0.19 填缝料形状系数 fillersshape coefficient填缝料灌缝时的深度与宽度之比。2.0.20 前置钢筋支架法 pre-located steel guesses method水泥混凝土路面铺筑过程中，布料前在基层上预先安置胀缝或缩缝传力杆钢筋支架的一种施工方法。2.0.21 传力杆插入装置 dowel bar inserter滑模摊铺机配备的一种可自动插入缩缝传力杆的装置。2.0.22 碱集料反应 alkali aggregate reaction指混凝土中的碱和环境中可能渗入的碱与集料中的碱活性矿物成分在混凝土固化后缓慢发生导致混凝土破坏的化学反应。2.0.23 亚甲蓝MB值 MB value用于判定机制砂中粒径小于75m的颗粒主要是泥土还是石粉的指标。2.0.24 砂浆磨光值 polished mortar value (PMV)经磨光后砂浆表面的摩擦系数。2.0.25 填充体积率 filling volume radio混凝土中粗集料的体积占有率。用1m3混凝土中粗集料用量除以其视密度计算。2.0.26 轻物质 light materials表观密度小于2000kg/ m3。2.0.27 缩缝 contraction joint在水泥混凝土路面板上设置的收缩缝。其作用是使水泥混凝土板在收缩时不致产生不规则的裂缝。一般采用假缝。2.0.28 胀缝 expension joint在水泥混凝土路面板上设置的膨胀缝。其作用是使水泥混凝土板在温度升高时能自由伸展，应采用真缝。2.0.29 真缝 true joint在水泥混凝土路面板上做成贯通整个板厚的缝。2.0.30 假缝 dummy joint在水泥混凝土路面板上做成不贯通整个板厚的缝。2.0.31 路面平整度 surface evenness道路表面纵向的凹凸量的偏差值。2.0.32 横坡 cross slope路幅和路侧带各组成部分的横向坡度。指路面、分隔带、人行道、绿化带等的横向倾斜度，以百分率表示。3 路基与基层3.0.1 路基应稳定、密实、匀质，对路面结构能提供均匀的支承。3.0.2 水泥混凝土路面基层的材料要求、施工工艺应符合现行路面设计规范和路面基层施工技术规范的规定。水泥混凝土路面施工前应按有关规范的规定对基层进行检查，当基层的质量检查符合要求后方可修筑面层。（水泥混凝土路面的基层应符合下列要求：1 具有足够的强度和刚度。2 具有良好的稳定性。3 干燥收缩和温度收缩变形较小。4 表面平整，坡度、拱度与面层一致，高程符合要求。）（可删除）3.0.3 新建的水泥混凝土路面的基层可按设计规定选用水泥、石灰、粉煤灰等无机结合料稳定土或粒料的半刚性基层及泥（灰）结碎石、级配碎石、级配砂砾基层，也可采用沥青表处、沥青灌入式、沥青碎石、贫水泥混凝土、透水混凝土或碾压式水泥混凝土基层。对快速路、主干路宜采用高强少裂、整体性能好的无机结合料稳定粒料的半刚性基层，稳定细粒土只可做底基层。3.0.4 旧沥青路面作为基层加铺水泥混凝土面层时，其顶面的当量回弹模量要求和补强层（最小）厚度应符合公路水泥混凝土路面设计规范（JTJ D40）的规定。应调查原有沥青路面质量，并按其质量等级，分别采取下列加铺措施：1 状态较好，顶面当量回弹模量符合要求的基本无损坏的旧沥青路面可直接做基层使用。2 状态较差，但强度能达到设计要求的，必须铲除壅包、车辙及龟裂严重的部分，填补坑槽或补强调坡后，再摊铺加铺层。3 损坏严重、强度达不到设计要求的，不得直接做基层使用，应按有关规范重新设计并施工基层。4 热天施工加铺层时，应在旧沥青路面上采取喷熟石灰浆或喷水雾降温等措施。3.0.5 旧水泥混凝土路面上设置加铺层时，应符合公路水泥混凝土路面设计规范（JTJ D40）的各项技术规定，并应按路况调查结果确定采用结合式、直接式或分离式加铺层。施工前先按其不同加铺层结构要求进行旧路面板块修复稳固、接缝填封、表面清理或处置，然后施工水泥混凝土加铺层。3.0.6 半刚性基层铺筑后应及时进行养生及保护，并尽快铺筑水泥混凝土面层，防止因暴晒出现开裂。3.0.7 施工水泥混凝土路面前，基层表面尘土、杂物应清扫干净，并调整好路面上各种检查井井盖标高，使其纵横坡度与设计一致，同时井体坚固并能承受各种车辆荷载。4 原材料4.0.1 水泥应符合下列要求：1 快速路和主干道应采用强度等级42.5级以上的道路硅酸盐水泥或硅酸盐水泥、普通硅酸盐水泥；次干路及以下等级的道路采用矿渣水泥时，其强度等级不应低于42.5级。水泥进场时每批量应附有出厂合格证，并经复验合格，方可使用。2 选用水泥时，还应通过混凝土配合比试验，根据其配制弯拉强度、耐久性和工作性优选适宜的水泥品种、强度等级。3 不同等级、厂牌、品种、出厂日期的水泥不得混存、混用。出厂期超过三个月或受潮的水泥，必须经过试验，按其试验结果决定正常使用或降级使用。已经结块变质的水泥不得使用。4.0.2 粉煤灰及其他掺合料应符合下列要求：1 混凝土路面在掺用粉煤灰时，应掺用质量指标符合表4.0.2规定的电收尘、级干排或磨细粉煤灰，不得使用级粉煤灰。表4.0.2 粉煤灰分级及质量标准粉煤灰等级细度1（45m气流筛，筛余量）（%）烧失量（%）需水量比（%）含水量（%）CL（%）SO3（%）混合砂浆活性指数27d28d125951.00.0237585(75)2081051.00.0237080(62)45151151.5-3-注：1、45m气流筛的筛余量换算为80m水泥筛的筛余量时的换算系数约为2.4。2、混合砂浆的活性指数为掺粉煤灰的砂浆与水泥砂浆的抗压强度比的百分数，适用于所配置混凝土强度等级大于等于C40的混凝土，当配置的混凝土强度等级小于C40时，混合砂浆的活性指数要求应满足28d括号内的数字。2 粉煤灰宜采用散装灰，进货应有等级检验报告。使用时应准确了解水泥中已经加入的掺合料种类及数量。3 路面和桥面混凝土中可使用硅灰或磨细矿渣，使用前应经过试配检验，确保路面或桥面混凝土弯拉强度、工作性、抗磨性、抗冻性等技术指标合格。4.0.3 细集料应符合下列要要求：1 宜采用细度模数在2.5以上的质地坚硬、耐久、洁净、符合级配规定的粗、中砂。同一配合比用砂的细度模数变化范围不应超过0.3，否则，应分别堆放，并调整配和比中的砂率后使用。2 砂的技术要求应符合表4.0.3的规定。表4.0.3 砂的技术要求项目技 术 要 求颗粒级配筛孔尺寸（mm）方 孔0.150.300.601.182.364.75累计筛余量（%） 区 区 区100901009010090958092708555857170414016653550102510355250150100100100泥土杂物含量（冲洗法）（%）3硫化物和硫酸盐含量（折算为SO3）（%）1有机物质含量（比色法）颜色不应深于标准溶液的颜色其他杂物不得混有石灰、煤渣、草根等其他杂物3 使用机制砂时，除满足表4.0.3规定外，还应检验砂浆磨光值，其值宜大于35，不宜使用抗磨性较差的泥岩、页岩、板岩等水成岩类母岩品种生产机制砂。4.0.4 粗集料应符合下列要求：1 粗集料应使用质地坚硬、耐久、洁净的碎石、碎卵石、卵石，并应符合表4.0.4-1的规定。城市快速路、主干道及有抗（盐）冻要求的其它等级城市道路混凝土路面使用的粗集料级别应不低于级。表4.0.4-1 粗集料技术要求项目技术要求级级级碎石压碎指标（%）101520卵石压碎指标（%）121416坚固性（按质量损失计，%）5810针片状颗粒含量（按质量计，%）51520含泥量（按质量计，%）0.51.01.5泥块含量（按质量计，%）00.20.5有机含量（比色法）合格合格合格硫化物及硫酸盐（按SO3质量计，%）0.51.01.0空隙率47%碱集料反应经碱集料反应试验后无裂缝、酥裂、胶体外溢等现象，在规定试验龄期的膨胀率小于0.10%2 用做路面和桥面混凝土的粗集料不得使用不分级的统料，应按最大公称粒径的不同采用24个粒径的集料进行掺配，并应符合表4.0.4-2的规定；卵石最大公称粒径不宜大于19.0mm；碎卵石最大公称粒径不应大于26.5mm；碎石最大公称粒径不应大于31.5mm；钢纤维混凝土粗集料最大公称粒径不宜大于19.0mm。表4.0.4-2 粗集料级配范围 粒径级配方 筛 孔 尺 寸2.364.759.5016.019.026.531.537.5累 计 筛 余 （以质量计）（%）合成级配4.7516951008510040600104.7519951008595607530450504.7526.595100901007090507025400504.7531.595100901007590607540602035050粒级4.759.5951008010001509.516951008010001509.5199510085100406001501626.5951005570254001001631.595100851005570254001004.0.5 水泥混凝土搅拌和养护用水应清洁，宜采用饮用水。使用非饮用水时，应经过化验，并应符合下列规定:1 硫酸盐含量（按SO42-计）不得超过0.0027mg/mm3。2 含盐量不得超过0.005mg/mm3。3 PH值不得小于4，并不得含有油污、泥等有害杂质。4.0.6 外加剂应符合下列要求：1 为减少混凝土拌合物的用水量，改善和易性，节约水泥用量，提高混凝土强度，可掺入外加剂。目前常用的有木质素减水剂（简称M剂）,萘系减水剂（NF，MF等），水溶性树脂（蜜胺树脂）类减水剂（SM）等。2 夏季施工或需要延长作业时间时，可掺入缓凝剂，如羧酸盐类（酒石酸等），多羟基碳水化合物类（糖蜜等）和无机化合物类（NaPO等）。3 冬期施工为提高早期强度或为缩短养护时间，可掺入早强剂。4 冬期施工为提高混凝土抗冻融性，可掺入引气剂，目前常用的引气剂有松香热聚物，烷基磺酸钠和烷基苯碳酸钠等阴离子表面活性剂。引气剂应选用表面张力降低值大、水泥稀浆中起泡容量多而细密、泡沫稳定时间长、不容残渣少的产品。5 所用外加剂进场时，供应商应提供产品质量合格证及由有相应资质外加剂检测机构出具的品质检测报告；6 外加剂的性质，应经掺配试验符合要求后，方可使用。4.0.7 钢筋应符合下列要求：1 钢筋的品种、规格、等级，应符合设计要求，进场时供应商应提供产品质量合格证明文件，使用前应经复检合格。2 钢筋不得有裂纹、断伤、刻痕、表面油污和锈蚀等缺陷。3 传力杆钢筋加工应锯断，不得挤压切断；断口应垂直、光圆，用砂轮打磨掉毛刺，并加工成23mm圆倒角。4.0.8 用于混凝土路面和桥面的钢纤维除应满足混凝土用钢钎维（YB/T151）的规定外，还应符合下列技术要求：1 单丝钢纤维抗拉强度不宜小于600Mpa。2 钢纤维长度应与混凝土粗集料最大公称粒径相匹配，最短长度宜大于粗集料最大公称粒径的1/3；最大长度不宜大于粗集料最大公称粒径的2倍；钢纤维长度与标称值的偏差不应超过10%。3 路面和桥面混凝土中，宜使用有防锈蚀处理和锚固端的钢纤维；不得使用表面磨损前后裸露尖端导致行车不安全的钢纤维；不宜使用搅拌易成团的钢纤维。4.0.9 接缝材料应符合下列规定：1 应选用能适应混凝土面板膨胀和收缩、施工时不易变形、弹性复原率高、耐久性好的胀缝板。胀缝板宜采用塑胶、橡胶泡沫板或沥青纤维板。胀缝板厚2cm，其钢筋孔位置、尺寸、数量应符合设计规定，胀缝板适用于胀缝的下半部分。2 填缝材料应具有与混凝土板壁粘结牢固、回弹性好、不溶于水、不渗水，高温时不挤出、不流淌、抗嵌入能力强、耐老化龟裂，负温拉伸量大，低温时不脆裂、耐久性能好等性能。填缝料有常温施工式和加热施工式两种，其技术指标应符合设计要求。常温施工式填缝料主要有聚（氨）酯、硅树脂类、氯丁橡胶和沥青橡胶类等，加热施工式填缝料主要有沥青玛蹄脂类，聚氯乙烯胶泥类和改性沥青类等。城市快速路和主干道应优选是用树脂类、橡胶类或改性沥青类填缝材料，并宜在填缝料中加入耐老化剂。3 填缝时宜使用背衬垫条控制填缝形状系数。背衬垫条材料有聚（氨）酯、橡胶或微孔泡沫塑料等，其形状应为圆柱形，直径应比接缝宽度大25mm；4.0.10 滑动套应符合下列要求：1 可用镀锌铁皮制作或采用有足够强度的硬塑料管及多层油毡管，规格及尺寸应符合设计要求；2 套管使用中不得变形，端头应灌入溶化混匀的黄油锯末混合物。5 施 工 准 备5.1 施工技术准备5.1.1 应熟悉招投标文件、施工合同；熟悉设计文件、进行图纸审查，对设计中存在的问题及时提请设计单位解决，并做好施工技术交底。5.1.2 应对施工现场进行全面详尽、深入的调查。5.1.3 应详细了解设计标准，结构做法和质量要求以及设计中所采用的新技术、新材料、新工艺、新标准。5.1.4 根据招、投标文件，施工合同，设计文件和有关规范及现场实际情况编制实施性施工组织设计。5.1.5 施工组织设计的内容应符合下列规定要求：1 工程概况、工程特点、工期要求、地区特征、质量要求等项的说明。2 施工部署、施工现场总体规划、施工平面布置图。3 交通导行方案（交通导改方案）。4 现况构造物、地上（地下）管线、杆线的保护（处理）方案。5 进度计划及资源计划（包括主要施工人员、设备、机构设置、材料及机械设备的上场供应计划、资金使用计划）。6 质量目标设计和质量保证措施或方案（包括单位、分部、分项工程划分、工区划分及质量检验方案或质量验收计划）。7 施工方法及技术方案（包括冬、雨季施工措施及采用的新技术、新工艺、新方法、新材料）。8 安全保证措施（或安全方案）。9 文明施工及环保措施。5.1.6 开工前，建设单位应组织设计、监理、施工单位进行设计交底，设计交底应包括设计依据、设计要点、补充说明、注意事项等，设计交底应做好交底纪要。施工单位在施工前应进行工序施工技术交底，交底应有记录，交底双方应有签字手续。5.2 施工现场准备5.2.1 应做好施工现场控制测量。5.2.2 应做好三通一平，做好交通疏导、围档、地下管线的迁移及保护工作。5.2.3 修建临时施工设施。5.2.4 做好材料储存和堆放以及疏通供应渠道的工作。5.2.5 应根据当地政府的有关规定完成现场文明施工设施建设。应根据工程内容及计划制定做好现场文明施工管理，防止大气污染，水源污染，噪音污染，保护和改善施工现场环境。5.2.6 建立安全管理系统，执行安全生产制度，遵守国家、行业和当地政府的有关安全生产法规。制定安全技术措施，加强安全检查，并对职工进行安全生产教育。5.2.7 施工现场应建立简易试验室，必要时应建立具备相应资质的现场试验室。简易试验室应能进行混凝土坍落度等检测。现场试验人员应有上岗证。5.3 材料与设备检查5.3.1 在工程开始前以及施工过程中材料来源或规格发生变化时，应对材料来源、材料质量、数量、供应计划、材料场堆放及储存条件等进行检查。5.3.2 施工前材料的质量检查应以同一料源、同一次购入并运至生产现场的相同规格品种的材料为一“批”进行检查。材料试样的取样数量与频率应符合表5.3.2的规定。每批材料的质量应符合本规程规定。表5.3.2 混凝土原材料检测项目和频率材料检查项目检查频率快速路和主干道次干道和支路水泥抗折强度、抗压强度、安定性机铺1500t一批，小型机具500t一批机铺1500t一批，小型机具500t一批凝结时间、标稠需水量、细度机铺2000t一批，小型机具500t一批机铺3000t一批，小型机具500t一批f-CaO、MgO、SO3含量，铝酸三钙、铁铝酸四钙，干缩性、耐磨性、碱度、混合材料种类及数量必要时进场前检测必要时进场前检测温度、水化热冬夏季施工需要时检测冬夏季施工需要时检测粉煤灰活性指数、细度、烧失量机铺1500t一批，小型机具500t一批机铺1500t一批，小型机具500t一批需水量比每标段不少于3次，进场前检测每标段不少于3次，进场前检测SO3含量必要时进场前检测必要时进场前检测粗集料针片状、超径颗粒含量，级配，表观密度，堆积密度，空隙率机铺2500m3一批，小型机具1500 m3一批机铺5000m3一批，小型机具1500 m3一批含泥量、泥块含量机铺1000m3一批，小型机具1000 m3一批机铺2000m3一批，小型机具1000 m3一批坚固性、岩石抗压强度、压碎指标每种粗集料每标段不少于2次每种粗集料每标段不少于2次碱集料反应怀疑有碱活性集料时进场前检测怀疑有碱活性集料时进场前检测含水量降雨或湿度变化随时测降雨或湿度变化随时测砂细度模数，表观密度，堆积密度，空隙率，级配机铺2000m3一批，小型机具1500 m3一批机铺2000m3一批，小型机具1500 m3一批含泥量、泥块、石粉含量机铺1000m3一批，小型机具500 m3一批机铺1000m3一批，小型机具500 m3一批坚固性每种砂每标段不少于3次每种砂每标段不少于3次云母含量、轻物质与有机物含量目测有云母或杂质时测目测有云母或杂质时测含盐量必要时测必要时测含水量降雨或湿度变化随时测降雨或湿度变化随时测外加剂减水剂减水率，液体外加剂含固量和相对密度，粉状外加剂的不溶物含量机铺5t一批，小型机具3t一批机铺5t一批，小型机具3t一批引气剂引气量、气泡细密程度和稳定性机铺2t一批，小型机具1t一批机铺3t一批，小型机具1t一批钢纤维抗拉强度、弯折性能、长度、长径比、形状开工前或有变化时，每标段3次开工前或有变化时，每标段3次杂质、质量及其偏差机铺50t一批，小型机具30t一批机铺50t一批，小型机具30t一批养生剂有效保水率、抗压强度比、耐磨性、耐热性、膜水溶性开工前或有变化时，每标段3次开工前或有变化时，每标段3次含固量、成膜时间试验路段测，施工每5t测一次试验路段测，施工每5t测一次水PH值、含盐量、硫酸根及杂质含量开工前或水源有变化时（采用饮用水可不检测）开工前或水源有变化时（采用饮用水可不检测）注：1、开工前所有原材料项目均应检验，当原材料规格、品种、生产厂、来源发生变化时，必检。2、机铺是指滑模、轨道、三辊轴机组摊铺，数量不足一批时，按一批检验。3 施工前应对拌和厂、站及路面施工机械和设备的配套情况、性能、计量精度等进行检查。4 对实行监理制度的工程项目，材料试验结果及据此进行的配合比设计结果、施工机械和设备的检查结果，都应在使用前规定的期限内向监理工程师提出正式报告，待取得正式认可后，方可使用。5.4 测量放线5.4.1 在验收合格的道路基层上，根据设计图纸放出中心线及道路边线（路缘石线）并钉桩，并测定高程。测量精度应满足相应规范的要求。5.4.2 应按设计规定划分路面板块。宜由路口开始，路口弧线部位（“八字”处）分块时，应避免面层板出现锐角；在曲线段分块，应使横向分块线与该点法线方向一致。5.4.3 混凝土路面层板块分块线距检查井盖的边缘距离应大于1m。5.5 混凝土搅拌站设置5.5.1 应根据施工方案、施工路线长短、运输工具等条件，选择搅拌站位置，施工路线较长时，搅拌站宜设置在摊铺路段的中间位置。搅拌站站址应具备水源、电源与运输道路，并应有按规格堆放砂石料及搭建水泥仓等的条件；水源的供水能力应满足搅拌、清洗、养生用水等的需要，并保证水质，供水能力不足时，应设置与日搅拌量相适应的蓄水池。电源的电力总容量应满足全部施工用电设备、夜间施工照明及施工用电的需要，必要时应配备两套电源。5.5.2 砂石料储备1 施工前，宜储备正常施工1015d的砂石料。2 砂石料场应建在排水通畅的位置，其底部应做硬化处理。不同规格的砂石料之间应有隔离设施，并设标识牌，严禁混杂。3 在低温天、雨天、大风天及日照强烈的条件下，应在砂石料堆上架设顶棚或覆盖。5.5.3 推荐使用散装水泥，采用散装水泥时，每台搅拌楼至少配备2个水泥罐仓，如掺粉煤灰还应至少配备1个粉煤灰罐仓。当水泥的日用量很大，需要两家以上的水泥厂供应水泥时，不同厂家的水泥应清仓再灌，并分仓存放。严禁粉煤灰与水泥混罐。5.5.4 搅拌站的生产和运输能力，应满足浇筑工作不间断，且水泥混凝土运到浇筑地点时，仍保持均匀性和规定的坍落度。从搅拌地点运至浇筑地点水泥混凝土拌和料的运输时间不宜超过表5.5.4规定。表5.5.4 水泥混凝土拌和物运输时间限制表气温（）无搅拌设施运输（min）有搅拌设施运输（min）3035154520303060102045755106090注：1、掺用外加剂或采用快硬水泥拌制混凝土时，应通过试验,查明所配制水泥混凝土的凝结时间，确定运输时间限制。2、表列时间系指从加水搅拌到入模时间。5.5.5 搅拌机安装高度应满足上料、卸料需要，卸料高度不应超过1.5m，料场四周和搅拌机附近，应有排水设施。5.5.6 施工前必须对机械设备、测量仪器、模板和各种试验仪器等进行全面地检查、调试、校核标定、维修和保养。主要施工机械的易损零部件应有适量储备。5.5.7 汽车运输道路要求坚实、平整，宽度不小于4m，并应设有错车道。6 混凝土配合比6.1 普通混凝土配合比设计6.1.1 普通混凝土配合比设计适用于滑模摊铺机、轨道摊铺机、三辊轴机组及小型机具四种施工方式。6.1.2 普通混凝土路面的配合比设计在兼顾经济性的同时应满足下列三项技术要求：1 弯拉强度（1）各交通等级路面板的28d设计弯拉强度标准值fr，应符合公路水泥混凝土路面设计规范（JTG D40）的规定。（2）应按式（6.1.2）计算配制28d弯拉强度的均值。fc=fr/(1-1.04C)+ts （6.1.2）式中：fc配制28d弯拉强度的均值（Mpa）；fr设计弯拉强度标准值（Mpa）；s弯拉强度试验样本的标准差（Mpa）；t保证率系数，应按表6.1.2-1确定；C弯拉强度变异系数，应按统计数据在表6.1.2-2的规定范围内取值；在无统计数据时，弯拉强度变异系数应按设计取值；如果施工配制弯拉强度超出设计给定的弯拉强度变异系数上限，则必须改进机械装备和提高施工控制水平。表6.1.2-1 保证率系数t道路技术等级判别概率p样本数n（组）3691520快速路0.051.360.790.610.450.39主干道0.100.950.590.460.350.30次干道0.150.720.460.370.280.24支路0.200.560.370.290.220.19表6.1.2-2 各级道路混凝土路面弯拉强度变异系数道路技术等级快速路主干道次干道支路混凝土弯拉强度变异水平等级低低中中中高弯拉强度变异系数C允许变化范围0.050.100.050.100.100.150.100.150.100.150.150.202 工作性（1）路面混凝土应振捣密实，不应产生蜂窝、麻面、拉裂和倒边现象，可通过限制混凝土拌和物最大振动黏度系数和最小坍落度予以保证。（2）滑模摊铺机前拌合物最佳工作性及允许范围应符合表6.1.2-3的规定。表6.1.2-3 混凝土路面滑模摊铺最佳工作性及允许范围 指标界限塌落度SL（mm）振动粘度系数（Ns/m2）卵石混凝土碎石混凝土最佳工作性20402550200500允许波动范围5551065100600（3）轨道摊铺机、三辊轴机组、小型机具摊铺的路面混凝土坍落度及最大单位用水量，应满足表6.1.2-4。表6.1.2-4 不同路面施工方式混凝土坍落度及最大单位用水量摊铺方式轨道摊铺机摊铺三辊轴机组摊铺小型机具摊铺出机坍落度(mm)406030501040摊铺坍落度(mm)20401030020最大单位用水量（/m3）碎石156卵石153碎石153卵石148碎石150卵石145注：1、表中的最大单位用水量系采用中砂、粗细集料为风干状态的取值，采用细砂时，应使用减水率较大的（高效）减水剂。2、使用碎卵石时，最大单位用水量可取碎石与卵石中值。3 耐久性（1）根据当地路面无抗冻性、有抗冻性或有抗盐冻性要求及混凝土最大公称粒径，路面混凝土含气量宜符合表6.1.2-5的规定。表6.1.2-5 路面混凝土含气量及允许偏差(%)最大公称粒径(mm)无抗冻性要求有抗冻性要求有抗盐冻要求19.
