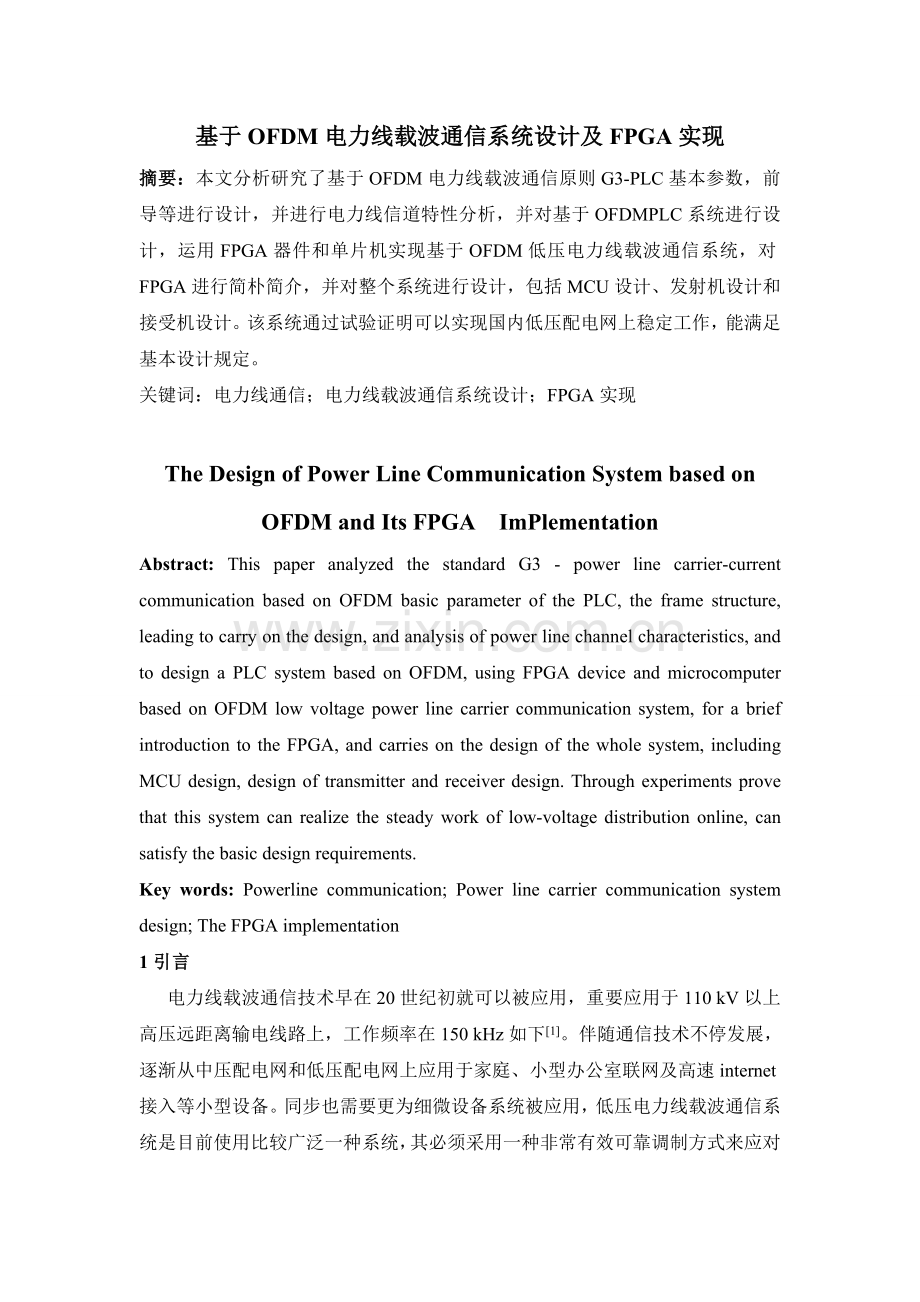

1、基于OFDM电力线载波通信系统设计及FPGA实现摘要:本文分析研究了基于OFDM电力线载波通信原则G3-PLC基本参数,前导等进行设计,并进行电力线信道特性分析,并对基于OFDMPLC系统进行设计,运用FPGA器件和单片机实现基于OFDM低压电力线载波通信系统,对FPGA进行简朴简介,并对整个系统进行设计,包括MCU设计、发射机设计和接受机设计。该系统通过试验证明可以实现国内低压配电网上稳定工作,能满足基本设计规定。关键词:电力线通信;电力线载波通信系统设计;FPGA实现The Design of Power Line Communication System based on OFDM an
2、d Its FPGA ImPlementationAbstract: This paper analyzed the standard G3 - power line carrier-current communication based on OFDM basic parameter of the PLC, the frame structure, leading to carry on the design, and analysis of power line channel characteristics, and to design a PLC system based on OFD
3、M, using FPGA device and microcomputer based on OFDM low voltage power line carrier communication system, for a brief introduction to the FPGA, and carries on the design of the whole system, including MCU design, design of transmitter and receiver design. Through experiments prove that this system c
4、an realize the steady work of low-voltage distribution online, can satisfy the basic design requirements.Key words: Powerline communication; Power line carrier communication system design; The FPGA implementation1引言 电力线载波通信技术早在20世纪初就可以被应用,重要应用于110 kV以上高压远距离输电线路上,工作频率在150 kHz如下1。伴随通信技术不停发展,逐渐从中压配电网和低
5、压配电网上应用于家庭、小型办公室联网及高速internet接入等小型设备。同步也需要更为细微设备系统被应用,低压电力线载波通信系统是目前使用比较广泛一种系统,其必须采用一种非常有效可靠调制方式来应对比较恶劣信道环境。正交频分复用(OFDM)技术是一种有效能克服电力线通道多径传播和频率选择性,具有高效频谱运用率2。因此OFDM技术也就成为目前使用比较普遍技术。本文基于OFDM技术来进行电力线载波通信系统设计,并对PLC系统进行深入研究从而实现FPGA,从而设计出一种可以在国内低压配电网可靠稳定运行OFDM电力线载波通信系统。2基于OFDMPLC系统原理及协议处理2.1电力线信道特性分析 PLC即
6、可编程逻辑控制器(ProgrammableLogicController,PLC)简称,它采用一类可编程存储器,用于其内部存储程序,执行逻辑运算、次序控制、定期、计数与算术操作等面向顾客指令,并通过数字或模拟式输入/输出控制多种类型机械或生产过程3。目前使用比较多电力线信道特性特性重要有输入阻抗特性、衰减特性、噪声特性等特性,通过这些特性应用可以到达对应效果,从而减少在实际应用中误差。2.2 OFDM技术合理性 OFDM技术是一种多载波调制方式,可以看做一种调制技术,也可以看做是一种复用技术4。此技术已经被数字音视频广播,无线局域网通信,有线电话网等领域应用。不过大量学者5-7将其应用于不一样
7、低压电网现场试验,也阐明了OFDM技术可以应用于PLC网络,也具有良好前途。本研究中将OFDM技术应用于电力线载波通信系统,这个研究也是通过数年学者研究证明是可以方案,因此在本文中将OFDM技术应用电力线载波通信系统设计中也是比较成熟技术。2.3基于OFDM电力线通信协议G3-PLC G3-PLC协议是由Maxim Integrated Products(美信企业)和法国电力公用事业企业ERDF共同开发8,并于公布一种共同协议。G3-PLC协议也是基于OFDM技术到达协议,电力线通信频带范围5-149 kHz内。详细见图1 G3-PLC协议物理层构造框图。该构造图设计能对接受信号自行纠错,排除
8、由于背景噪声和脉冲噪声导致比特丢失状况下丢失信号。并且编码后信息进行交错处理,译码进行纠错9。G3-PLC系统子载波调制子载波最大能支持36.3 kbPs数据率。从而实现信号精确传播。图1 G3-PLC协议物理层构造框图3基于OFDMPLC系统设计3.1电力线载波通信系统设计目和规定 基于OFDMPLC系统设计目和规定是设计帧长度规定在3.5 ms以内;系统工作带宽规定在70 kHz范围内,并且中心频率为431 kHz。3.2电力线载波通信系统信号传播方式 信号传播方式重要有3种,第一种是取实部方式,就是在第0-N/2-1号子载波调制数据信息,再拼接N/2个零点,构成N点频域数据进行IFFT变
9、换,取运算成果实部进行发送10。详细见图2。图2 取实部方式传播图 第二种方式是共轭对称方式,在第0-N/2-1号子载波调制数据信息,再拼接N/2个共轭对称点,构成N点频域数据进行DFT变换,运算成果只有实部,虚部为零,取DFT运算成果进行发送11。详细见图3。图3 共轭对称方式传播图 第三种方式是正交调制方式,N点调制数据直接做IFFT运算,得到复数信号分为I,Q两路,分别与载波cos分量和sin分量相乘,进行上变频,取信号幅值进行发送。详细见图4。图4 正交调制方式传播图3.3OFDM信号系统参数设计 设计OFDM信号最高频率必须到达450 kHz以上,考虑到国内电网环境恶劣程度,为了在极
10、端恶劣环境进行正常运行,选择循环前缀长度为75s,选择FFT运算点数NFFT为1 024,子载波间频率间隔公式为得出 f=fs/NFFT7=2 MHz*1 024=1.9 kHz,OFDM信号带宽:Bf=f(Nc-l)=1.9 kHz(30-l)=55.1 kHz,中心频率:f0=(fL(201 f)+fH(230 f))/2=431.0 (kHz)。在设计中要考虑到这些参数计算,并根据详细规定得到很好换算,从而在设计中到达更好实现。4电力线载波通信系统FPGA实现4.1 电力线载波通信中FPGA简介 FPGA是现场可编程门阵列(Field Programmable Gate Array)简称
11、,在复杂可编程逻辑器件基础上发展起来新型高性能可编程逻辑器件11。其可以在计算机辅助下,完毕电路设计与输入,然后通过软件模拟优化,并对确认所有设计电路功能及性能,做到最终生成FPGA器件配置文献,用于对FPGA器件初始化12。这个性能局可以满足顾客专用集成电路规定,到达了顾客自行设计、自行研制和自行生产集成电路目。因此此系统也被广泛应用于计算机编程,并为顾客提供可以自行处理软件编码,从而实现更广泛应用成果。本文是采用Altera企业生产Cyclone III系列FPGA器件EP3C8oF484CS实现低压电力线载波通信系统设计。4.2电力线载波通信系统整体设计 verilog语言是应用最广泛硬
12、件描述语言之一,适合于复杂数字逻辑电路13。本文是通过FPGA器件来完毕系统数字信号处理部分,采用PLC系统进行系统采样,采样频率为2 MHz,采用串并转换和并串转换产生时钟进行变换。整个基带处理系统采用分别为2 MHz和1MHz2个时钟进行处理。同步要对系统40 MHz主时钟进行分频,于是出现2个子时钟频率分别为2 MHz和1 MHz。4.3 电力线载波通信MCU设计 MCU单元是整个PLC系统控制中心,它重要作用包括与PC机通信,与基带处理子系统进行数据传播,以及过零点检测信号处理14。本文借鉴前人研究15,采用MCS-51系列单片机实现MCU功能实现。详细见图5。MCS-51MCS-51
13、图5 MCU与基带处理系统通信系统图4.4电力线载波通信发射机设计 发射机接受信号是来自MCU提供数据信息,将并行字节信息转换为串行二进制比特流15。详细发射机接受示意图见图6,从图6可以详细显示发射机接受信号途径,并实现最佳信号接受和传播系统。图6 发射机接受示意图4.5电力线载波通信接受机设计接受机是接受ADC送过来信号,先通过符号接受信号,OFDM符号通过FFT变换,变为频域数据16。接受机是以2 MHz时钟进行采样,通过Viterbi译码进行串并变换,将串行数据流变为输出信号时钟变为了1 MHz。因此接受机部分要在设计中需要两个分别是2 MHz和1MHz时钟,从而实现数据接受和传播,到
14、达最终目。详细传播数据示意图见图7。图7 接受机数据接受示意图5 总结 本文在借鉴前人研究基础上,根据实际状况设计开发了这个电力线载波通信系统,本系统是根据基于OFDM电力线通信协议G3-PLC原理,设计PLC参数,从而到达基于OFDMPLC系统设计目和规定即设计帧长度规定在3.5 ms以内;系统工作带宽规定在70 kHz范围内,并且中心频率为431 kHz。通过3种PLC信号传播方式,实现PLC系统设计目。结合系统FPGA实现,系统FPGA实现重要通过MCU设计、接受机、发射机设计进行实现。通过对重要几种单元进行合理设计,从而实现了电力线载波通信系统运行。本文根据国内低压配电网实际状况,设计
15、了基于OFDM低压电线载波通信系统,此系统需要通过实际应用,这也是本文中没有波及部分,设计合理性均需要进行实际应用,并在实践中得到很好证明,本设计通过实际应用证明了可以应用于实际工作中,并且可以得到很好运转,后期工作是在更大推广这方面研究,深入加强其长期有效性和稳定性。参照文献1Anatory Justinian, Theethayi Nelson, ThottapPillil Rajeev. Broadband Power-Line Communications:The Channel CacityAnalysisJ.powerDelivery.,23(l):164-170.2Liu Wen
16、qing,Sigle Martin,Dostert Klaus.Channel characterization and system verification fornarrowband Power line communication in smart grid apPlicationsJ. Communications Magazine,49(12):28-35.3I1 Han Kim,Badri Varadarajan,andAnandDabak.PerformanceAnalysisandEnhancements of Narrowband OFDM Powerline Commun
17、ication SystemsC.Smart Grid Communications (SmartGridComm).:362-367.4纪峰, 田正其, 鲍进, 等. 基于OFDM窄带载波通讯技术研究与应用J. 电测与仪表,52(15):113-119.5李春阳,黑勇,乔树山. OFDM电力线载波通信系统定期同步和模式识别J. 电力系统自动化,36(8):58-61.6赵冠楠,梁风梅. 基于FPGA宽带OFDM系统设计与实现J. 机械工程与自动化,(1):63-66.7何世彪,王杰强,韩彦净,等. OFDM低压电力线通信系统符号同步及其FPGA实现J. 电子技术应用,38(4):94-97.
18、8周庆芳, 杨军. 基于FPGAOFDM基带数据传播系统设计与实现J. 计算机技术与发展,23(1):225-228.9王子敬, 邓磊. 基于OFDM电力线载波通信研究J. 电子设计工程,17(7):12-14.10周庆华. 基于DSPOFDM高速电力线载波通信系统J. 通信电源技术,26(2):32-34.11赵海龙,张健,周劫,等. 基于FPGAOFDM系统设计与实现J. 通信技术,43(9):12-14.12崔丽珍,王慧琴,马勇. 基于FPGAOFDM调制解调系统设计与实现J. 电子与封装,10(9):46-48.13白凯. 基于OFDM技术电力线通信系统DSP+FpGA软硬件设计与实现
19、J. 电子测试,(16):94-95.14何世彪,吴红桥,王杰强,等. 电力线载波通信定期同步算法及其FPGA实现J. 计算机应用,31(11):2918-2921.15谢骏, 陈忠辉. 基于OFDM技术电力线载波通信系统发送端设计J. 有线电视技术,(1):25-28.16Hiemstra DM,Kirischian V Single Event UPset Characterization ofthe Virtex-6 Field Programmable Gate Array Using Proton IrradiationJ. Radiation Effects Data WOrkshoP(REDW),:l-4.
