拖拉管施工专项施工方案.doc

CB01 施工技术方案申报表
（源洁[ 2023 ]技案 009 号）
协议名称:淮安市白马湖上游九条中小河道整治及生态修复工程
协议编号：
致：江苏省工程勘测研究院有限公司
我方今提交 淮安市白马湖上游九条中小河道整治及生态修复工程龙须港拖拉管 （名称及编码）的：

□ 施工措施计划
□ 工程测量施测计划和方案
■ 实行方案
□ 工程放样计划
请贵方审批。

承 包 人：（全称及盖章）
项目经理：（署名）
日 期： 年 月 日
监理机构将另行签发审批意见。

监理机构：（全称及盖章）
签 收 人：（署名）
日 期： 年 月 日
说明：本表一式 份，由承包人填写。监理机构审签后，随同审批意见，承包人、监理机构、发包人、设代机构各1份。

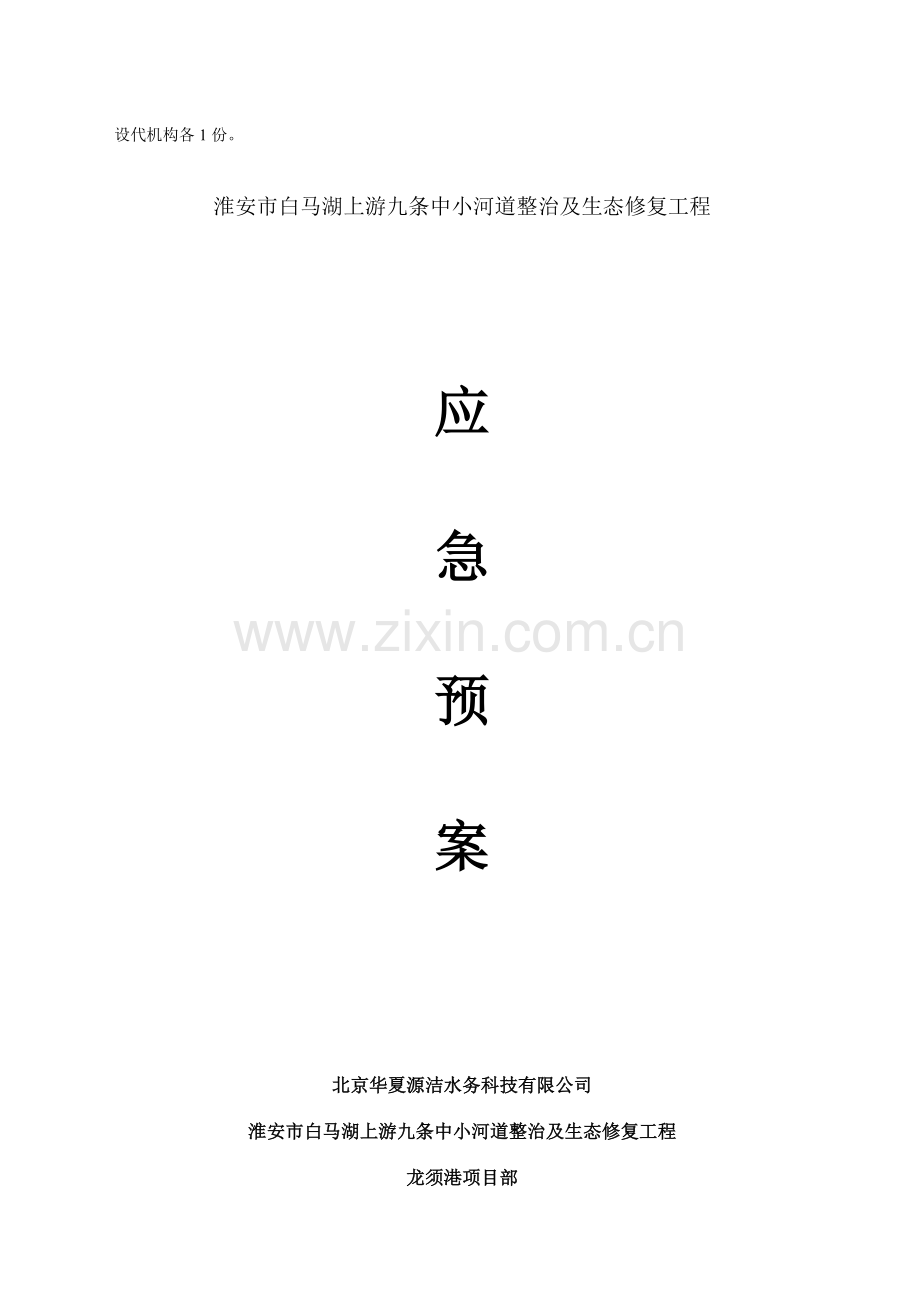

淮安市白马湖上游九条中小河道整治及生态修复工程

应

急

预

案

北京华夏源洁水务科技有限公司
淮安市白马湖上游九条中小河道整治及生态修复工程
龙须港项目部

编 制 人：

审 核 人：

批 准 人：

编制日期： 年 月 日

执行时间： 年 月 日

目录
第一章 编制说明 5
（一）编制原则 5
（二）编制依据 5
（三）工程概况 6
（四）工期和质量 6
（五）水文气象和工程地质 6
第二章 施工布置 8
一、布置原则 8
三 工程特点 8
3.1 追求高质量 8
3.2 工程施工材料 8
3.3 牵引施工 8
3.4 文明施工、环保规定 9
第四章 施工部署及计划 9
4.1 施工部署原则 10
4.2 质量目的 10
4.3 施工人员组织机构 10
第五章 施工准备 11
5.1 施工准备 12
5.2施工平面布置 13
5.3材料准备 13
5.4 工力准备 14
第六章 施工技术措施 14
6.1施工工艺流程(图6.1) 14
6.2施工测量 14
6.3 地层勘探地下管线探测及钻进轨迹的规划与设计 15
6.4 钻机就位 15
6.5 钻液的配置 15
6.6 导向钻进 16
6.7 扩孔 17
6.8 管道焊接（电熔焊接） 18
6.9 拉 管 20
6.10 注浆加固 20
6.11 安全保护系统 21
6.12 管件安装 21
6.13 管道闭水实验 21
6.14 工作坑土方回填 22
6.15 拉管的质量控制方法及规定 22
第七章 雨季施工措施 22
7.1雨季施工措施 23
第八章 施工进度计划保证措施 23
8.1技术管理人员保证 24
8.2施工工力保证 24
8.3工程材料保证 24
8.4 施工机械保证 24
8.5加强计划管理 24
第九章 质量保证措施 25
第十章 安全保障措施 27
10.1　施工现场的安全规定 28
10.2　基坑的安全保护措施 29
10.3　安全用电 29
10.4　加强设备管理 30
第十一章 环保及文明施工保证措施 30
11.1 保证体系 31
11.2 保证措施 31

第一章 编制说明
（一）编制原则
以满足施工安全、工程质量规定和施工工期为目的。
以科学先进的施工管理、施工方法工艺为手段。
根据招标文献及现场考察资料，对工程施工总体布置、劳动力、材料、机械设备资源的组织、工程安全、质量、工期、环境等方面进行指导。
若我单位中标，开工前按照规定在此基础上编制。
（二）编制依据
1、白马湖龙须港河道综合治理及生态修复工程招标文献、工程量清单及施工设计图纸等；
2、施工协议文献规定的相关施工技术规范；
3、施工现场实地考察资料，结合工程特点及工程量情况，拟投入本工程人员、机械设备、数量及总体工期计划安排，编制本实行性施工组织设计；
4、相关的技术标准和规程。
（三）工程概况
白马湖龙须港河道综合治理及生态修复工程，位于淮安市白马湖境内，建设范围涉及：龙须港河道范围内的堤防加固、生态护坡、岸上建筑物、绿化景观等，具体以经业主批复的施工图纸及工程量清单为准。
（四）工期和质量
1、工期：按招标文献规定执行，具体开日期以发包人签发的书面开工告知为准。
2、质量：质量目的达成合格标准。按招标文献对质量的规定，严格技术规范，保证工程质量符合验收标准。
（五）水文气象和工程地质
(1)白马湖地区位于洪泽湖下游，东至里运河，西依洪泽湖大堤，南以白马湖隔堤、老三河与宝应湖地区分界，北靠苏北灌溉总渠，总面积896 km2，分属淮安市的淮安、洪泽、金湖三县区和扬州市的宝应县。东北部为淮安区运西灌区，地势由西北部高程7.5m向东南缓隆至6.0m.；南部重要为洪泽周桥灌区所有及洪金灌区的一部分，地势平坦，西高东低，地面高程洪泽湖边10.8-10.5m，西部有一“高平区”，地势高而平缓，从山阳河以东，地面高程以1/7200坡度下降至湖边6.5-6.0m，洪金干渠为白马流域与宝应湖流域的分界线。
水文
白马湖地区位于北亚热带与北温带的过渡地带，气候温和，无霜期较长，日照充足，雨量充沛。区域内数年平均气温14.8℃，极端最高气温39.8℃，极端最低气温-17.5℃，0℃以上积温5333℃。年平均无霜期298天，最多322天，最少269天。年平均日照2297小时，最多2845小时，最少2078小时。
气象
白马湖南北长17.8km，东西平均宽6.4km，总面积113.4km2，是我省十大湖泊之一。湖底高程一般在5.0～5.5m。白马湖设计死水位5.70m，正常蓄水位6.50m，白马湖退圩还湖一期工程完毕后正常蓄水面积72.79km2（淮安市白马湖退圩还湖整个完毕后，蓄水面积将达成83.96km2），相应库容9463万m3，兴利库容5823万m3；设计水位7.50m，相应库容11468万m3；防洪水位8.00m，相应蓄水面积110.59km2，相应库容20234万m3，防洪库容12450万m3。白马湖数年平均水位为6.56m，历史最高水位8.16m，历史最低水位5.42m。
数年平均降雨量947.8mm，最高1548.5mm，最低494.2mm。汛期（6-9月份）数年平均降雨量593.2mm，最高1167.1mm，最低266.5mm。数年最大平均一日雨量77.8mm，三日雨量120.1mm，七日雨量169.1mm。
（5）工程地质
淤泥或淤泥质粘土及粉质粘土。本工程土方填筑为水下施工，持力层将置于淤泥质粘土和粉质粘土上，该层可塑～硬塑状，无软弱下卧层，微～极微透水性，满足天然地基条件。

第二章 施工布置
一、布置原则
1、本工程施工总平面布置，在满足施工规定的前提下，尽量节约施工用地，减少临建设施的布置。
2、在保证场内交通运送畅通和满足施工对原材料和半成品堆放规定的前提下，尽量减少场内运送，特别是减少二次倒运。在平面交通上，要尽量避免工序之间和单位之间的互相干扰。

三 工程特点
3.1追求高质量
我公司深刻意识到对于施工精品工程来说，仅有创优的思想是不够的，还必须在施工过程中的各个细节体现出来，不仅注重主体工程的施工，附属工程、隐蔽工程、后期零碎的小工程等都要时刻注意精品的概念，使施工完毕的工程处处展示精品内涵，体现以人为本的理念。
3.2工程施工材料
DN600实壁PE管长12m，采用水平定向钻施工，管道穿越施工前对现况地面标高标定出高度，施工时加大测量控制的力度。
本工程施工规定“精、准、快”：
(1) 工程管理人员精力充沛、年富力强，施工人员素质高。
(2) 施工规定高，追求一流质量。
(3) 遇有突发事情或有现况不符情况迅速反馈，及时与设计、监理、建设单位联系，能迅速作出合理的应对措施。
3.3牵引施工
采用非开挖施工方案即水平钻机钻孔牵引管道的施工方法。该工程涉及面广，如何保证工程质量，保证施工安全是本工程重点控制的一方面。
水平导向钻进法，它的重要特点是，可根据预先设计好的铺管线
路驱动装有契形钻头的钻杆从地面钻入，地面仪器接受由地下钻头内传送器发出的信息，控制钻头按照预定的方向绕过地下障碍物直达目的地，然后卸下钻头换装适当尺寸和特殊类型的回程扩大器，使之可以在拉回钻杆的同时将钻孔扩大至所需直径，并将需要铺装的管线同时返程牵回钻孔入口处。在整个工作中，特别的混合机组提供的钻孔混合液不断地从钻头的钻口嘴喷出，用以润滑钻头，钻杆和加固钻道，以提高整个工程的工作效率。水平导向钻进法示意图见下图。

水平导向钻进法示意图 (图3.1)
3.4文明施工、环保规定
本工程施工区域地处302县道道路底部、为保证施工安全，设专人进行道路管理，在施工中严格贯彻安全施工措施。

第四章 施工部署及计划
4.1 施工部署原则
根据业主对工程施工的规定，并结合本工程的环境特点，为合理地组织施工，通过综合分析，本工程进行施工时，应注意以下几个关键问题：
(1) 在有计划、有秩序地进行施工的
(2) 施工中要严格保证周边环境与建筑物的安全。因此一方面要对地下管线情况进行勘探，查明地下管线的数量、所属单位及平面位置和高程。并在绘制的施工平面图中明显表达。从而保证其它交叉管线和相邻建筑物的正常使用。
(3) 采用有效措施，重点解决好施工现场的一系列环保问题，切实做到文明施工，达成淮安市环保标准；
4.1.1 临时用水布置
本工程施工用水拟接附近河流水。
4.1.2 临时用电布置
临时用电将严格按照相关规定进行使用，并有专人进行临电管理，维护，保证安全。
4.2 质量目的
4.2.1质量目的
工程验收一次通过，工程质量达成合格级标准。

4.3 施工人员组织机构
施工人员组织机构图 图4.4
项目负责人
Xxxxxx

下 属 作 业 班 组
技术质量负责人
Xxxxxxx
中
安全负责人
Xxxxxx
测量负责人
Xxxxxx

现场施工负责人
Xxxxxxx

第五章 施工准备
5.1 施工准备
5.1.1进场前的准备
　　地层勘探重要了解有关地层和地下水的情况，为选择钻进方法和配制钻液提供依据。其内容涉及：土层的标准分类、孔隙度、含水性、透水性以及地下水位、基岩深度和含卵砾石情况等。可采用查资料、开挖和钻探方法获取。
　　地下管线探测重要了解有关地下已有管线和其它埋设物的位置，为设计钻进轨迹提供依据。根据现场实际情况解决施工用电、用水。以钻机路线的入土点和出土点各挖一个工作井和接受井，便于钻机入土开钻，并且作为泥浆的排放和收集点，若泥浆过多采用泥浆车外运。
5.1.2技术准备
（1）组织工程施工技术人员参与设计单位、建设单位的施工图会审和公司内施工技术交底，了解施工特点和技术规定，熟悉施工操作规程和各项技术数据。
（2）根据敷设管道的管径尺寸，计算出管道孔的扩孔次数和每次回扩所使用的回扩器的规格。
（3）根据钻机操纵手册和导向仪的控制、精度规定，制定出具体的技术交底。并向施工作业人员进行交底。
（4）与钻机操作手共同制定出管道中线和高程的控制数据和纠偏措施。
5.1.3重要设施设备
采用国产DDW-350铺管钻机，马克3导向仪。另配功率为45KW的不断钻射流循环泥浆搅拌系统，可快速制备钻进用泥浆；操纵台全功能数字仪表显示，独立的液压锚桩系统。钻机整体性能优越。
（1）钻机的重要技术参数：
发动机功率：200KW 最大推力/拉力：380KN
最大回转扭矩：18000N.m 输出轴转速：0－110r/min
泥浆系统功率：45KW 泥浆泵流量：320L/min
泥浆泵压力：10Mpa 角度范围：8°—20°
钻杆规格：Φ89mm×7mm/5000 配套钻杆：300m
钻头级配：6个—Φ750mm
主机外形尺寸（长×宽×高）：5200mm×2300mm×2200mm
泥浆搅拌站外形尺寸（长×宽×高）：4200mm×2300mm×2700mm
附图：DDW-350型钻机主机(图5.1)

（2）马克3导向仪
在水平导向钻机钻进的过程中，用来跟踪和定位钻头位置的设备，此仪器可以提供钻机过程中每跟钻杆的斜度、旋转方位、深度等信息。
5.2施工平面布置
根据每段管道穿越的实际情况，在管道的起点设立一个工作井，在管道的终点设立一个接受井。
5.3材料准备
管道生产厂在产品出厂前做严格的出厂实验，产品出厂附带质量保证书。运送管时，应用带挡板的平台车辆，车辆应配备平坦无锐棱的档杆，运送时管材要固定，使管材和挡杆间尽量减少移动。 各种设备根据施工进度计划安排，提前与材料厂家签定供货协议，并提交材料加工计划。
管材进场后,堆放在现场附近,设专人看护。并设立产品标记。
5.4 工力准备
劳动力计划表
工 种
工程开工至结束
机械工
2
2

木 工
1
1

电 工
1
1

焊 工
2
2

管 工
3
3

水 工
1
1

管理人员
6
6

合 计
16 人
16 人

第六章 施工技术措施
6.1施工工艺流程(图6.1)
设备就位
拟定穿越路线
测量放线
施工前准备

扩孔

牵引管道穿越
管道焊接
导向钻孔
泥浆护壁

试压冲洗

6.2施工测量
6.2.1平面控制放线
平面控制及放线，依据现有边线，通过勘测方提供的控制点引测本工程的定位点，为保证施工各阶段控制点网，坐标及高程的准确，一方面对施工现场内各控制桩加以保护。并把各控制点引测至现场外加以保护，以便竖向引测放线。同时要做闭合校核。
施工前通过全站仪沿地面上拉管的中心线每3米设立一桩（有障碍物的除外），并沿拉管的中心线撒好白灰线且测出桩高程，算好桩高程与设计拉管流水面的关系。
6.2.2高程控制
高程控制根据勘测方提供的水准点引测施工现场的高程控制点。根据本工程的实际情况，在现场选择固定的地方做临时水准点，并做好保护。
高程控制采用两次仪器高程前后视等距测法，保持精度。为保证设计方向、位置的对的性，控制线的传递用经纬仪进行引测，保证平面位置的准确。
6.3 地层勘探地下管线探测及钻进轨迹的规划与设计
　　地层勘探重要了解有关地层和地下水的情况，为选择钻进方法和配制钻液提供依据。其内容涉及：土层的标准分类、孔隙度、含水性、透水性以及地下水位、基岩深度和含卵砾石情况等
　　导向孔轨迹设计是否合理对管线施工能否成功至关重要。钻孔轨迹的设计重要是根据工程规定、地层条件、地形特性、地下障碍物的具体位置、钻杆的入出土角度、钻杆允许的曲率半径、钻头的变向能力、导向监控能力和被铺设管线的性能等。
6.4 钻机就位
根据施工现场的环境和地理走势情况钻机底脚要安顿在20㎝厚C15混凝土平基上，并在平基混凝土内预留∮20钢筋（地锚）和钻机焊接紧密，以防地基沉降影响钻机稳定。
6.5 钻液的配置
钻液的好与坏对于拉管施工的成败起到了极关键的作用。钻液具有冷却钻头、润滑钻具，更重要的是可以悬浮和携带钻屑，使混合后的钻屑成为流动的泥浆顺利地排出孔外，既为回拖管线提供足够的环形空间，又可减少回拖管线的重量和阻力。残留在孔中的泥浆可以起到护壁的作用。
由于本工程地质勘探资料有时并不准确，只能按以往施工经验和对类似地区地质情况的了解，配置钻进液。钻液由水、膨润土和聚合物组成。水是钻液的重要成份，膨润土和聚合物通常称为钻液添加剂。钻液的品质越好与钻屑混合越适当，所制造的泥浆的流动性和悬浮性越好，回扩成孔的效果越抱负，成功的概率越大。
为改善泥浆性能，有时要加入适量化学解决剂。烧碱（或纯碱）可增粘、增静切力、调节PH值，投入烧碱量一般为膨润土量的2%。
根据以上理论，本工程的钻液配合比拟定为：膨润土20%，转液宝1%，水75%，2%膨润土重量的烧碱。
6.6 导向钻进
钻机就位后，调整钻机导向杆到略高于设计管位中心高程的位置，水平钻入土中。在导向钻头中安装发射器，通过地面接受器，测得钻头的深度、鸭嘴板的面向角、钻孔顶角、钻头温度和电池状况等参数，将测得参数与钻孔轨迹进行对比，以便及时纠正。地面接受器具有显示与发射功能，将接受到的孔底信息无线传送至钻机的接受器并显示，操作手根据信号反馈操纵钻机按对的的轨迹钻进。在导向钻孔过程中技术人员根据探测器所发回的信号，判断导向头位置与钻进路线图的偏差，随时调整。并把调整数值记录在“钻进位置”相应的表格中。
为了保证导向头能严格按照操作人员发出的指令前进，需要在管道线路初步布点后对控制点进行加密加细。间隔3m设中线、高程控制点，用木桩做出明显标志，并在桩点周边用混凝土砌出护墩加以保护。控制人员严格按照点位，操纵仪器。
根据以往的施工经验，PE管在孔内拉动的过程中受重力的作用，会发生管道下沉现象。因此在本工程中，导向钻进的钻进点选择在略高于设计管中线的地方。以减低管道自重对高程的影响。

导向钻头图 6.3
6.7 扩孔
根据现场地质情况，采用刮刀式扩孔器。扩孔器尺寸为铺设管径的1.2～1.5倍，即50㎝×1.5=75㎝。这样既可以保持泥浆流动畅通又能保证管线的安全、顺利的拖入孔中。

扩孔钻头图 6.4
本段回拉扩孔铺管的距离比较长，泥浆作用特别重要，孔中缺少泥浆会导致塌孔等意外事故，使导向钻进失去作用并为再次钻进埋下隐患。考虑到地层泥浆较易漏失，泥浆漏失后，孔中缺少泥浆，钻杆及管线与孔壁间的摩擦力增大，导致拉力增大。因此要保持在整个钻进过程中有“返浆”，并根据地质情况的变化及时调整钻液配比以产生的不同泥浆。
本工程选用的DDW-350型铺管钻机有混合搅拌、泵送系统。施工中将水、膨润土、聚合物等加入混合仓，进行充足搅拌形成钻液。然后由钻液泵将钻液通过中空钻杆输送至孔底钻头，并与孔中钻屑混合形成泥浆在孔底流动。实验人员需要随时检测泥浆内各组成材料的配比并及时调整，反复循环使用。
6.8 管道焊接（电熔焊接）
管道接口质量的好坏直接影响到拉管施工的成功进行，因此要严格按以下操作环节执行。
a、电熔连接机具与电熔管件应对的连通，连接时，通电加热的电压和时间符合电熔连接机具和电熔管件的规定。
b、电熔连接冷却时间，不得移动连接件或连接件上不得施加任何外力。
c、电熔承插连接管材连接端应切割垂直，连接面应清洁干净，并应表白插入深度，刮去表面的氧化层。连接前，相应连接件，使其在同一轴线上。
d、干管连接部位下端应采用支架，并固定吻合。
e、管道连接时，施工现场条件允许时，可在在沟槽上进行焊接。
f、焊接完毕后，检查观测孔内物料是否顶起，焊缝处是否有物料挤出。合格的焊口应是圠唵熔焊过程中，无冒（着）火、过早停机等现象，电熔件的观测孔有物料顶出。
②热熔连接：
a、热熔连接前、后连接工具加热面上的无污物应用洁净棉布擦净。
b、热熔连接加热时间和加热温度应符合热熔连接工具生产厂和管材、管件生产厂的规定。
c、热熔连接保压冷却时间，不得移动连接件或连接件上不得施加任何外力。
d、管道连接前，管材固定在机架上，取下铣刀，闭合卡具，对管子的端面进行铣削，当形成连续的切削时，退出卡具，检查管子两端的间隙（不得大于3mm）。电熔连接面应清洁干净，刮初表面皮。
e、热熔对接连接，两管段应各伸出卡具一定的自由长度，校对连接件，使其在同一轴线上，错边不宜大于壁厚的10%。
f、加热板温度适宜（220±10℃），当指示灯亮时，最佳在等10分钟使用，以使整个加热板温度均匀。
g、温度适宜的加热板置于机架上，闭合卡具，并设系统的压力。达成吸热时间后，迅速打开卡具，取下加热板。应避免与熔融的端面发生碰撞。
h、迅速闭合卡具，并在规定期间内，匀速地将压力调节到工作压力，同时按下冷却时间按钮。达成冷却时间后，在按一次冷却时间按钮，将压力降为零，打开卡具，取下焊好的管子。
i、卸管前一定要将压力降至为零，若移动焊机，应拆下液压软管，并做好接头防尘工作。
j、合格的焊缝应有两翻边，焊道翻卷的管外圆周上，两翻边的形状、大小均匀一致，无气孔、鼓泡和裂纹，两翻边之间的缝隙的根部不低于所焊管子的表面。
k、管道连接时，施工现场条件允许时，可在在沟槽上进行焊接，管口应临时堵封。在大风环境下操作，采用保护措施或调整施工工艺。
6.9 拉 管
拉力计算: φ600PE管重量为55.76㎏/ｍ。管道倾斜角度为：10。
F拉=(G’+ G’×μ)×n =(16.38+16.38×0.4)×1.15=26.37吨
G’-管道总重量在X方向的分量 μ-摩擦系数 n-安全系数
经计算,所选用拉管机能承受该拉力。
中水管焊缝和管道强度检查合格后，即可进入拉管施工。一方面用现场制作的“PE管封套”将管头密封，然后在管头后端接上回扩头，管后接上分动器进行接管，将管子回接到工作井后，卸下回扩头、分动器、取出剩余钻杆，堵上封堵头，进行水压实验。
施工时，拉管机操作人员要根据设备数据均匀平稳的牵引管道，切不可生拉硬拽。
6.10 注浆加固
PE管道拉通后，为了避免地面沉降，需要进行注浆加固。由于受场地条件限制，采用孔内注浆的加固措施。
(1) 拉管施工前在PE管前端连接两根与PE管同长度的∮25钢管,与PE管一同拉入土中并一同到达拉管设计终点桩号。到达终点后，解除∮25钢管与PE管的连接，在两根钢管前面各加一根6ｍ长同直径的注浆花管。
(2) 移动拉管机到1#接受坑，和∮25钢管连接并回拽。每拽入6ｍ，把钢管和拉管机的连接取消，换成和高压注浆泵连接。注入1：1水泥、粉煤灰浆液（0.4Mpa），从而置换触变泥浆，补充PE管周边的空隙。然后再换再拉，再拉再注，反复进行。直到把钢管所有拉出1#接受坑，注浆过程也就所有结束了。
在注浆施工时应注意：
a、根据实际情况每3-6米注浆一次，根据计算注浆量一定大于泥浆量，注浆时尽量保持不要间断。
b、当花钢管拖入地面时一定要用堵头堵死，防止浆液从花管前端流出。
6.11 安全保护系统
　　由于施工中的地质情况复杂、距离较远等特点，在施工中必须设立必要的安全保护措施，重要有：
　　（1）防触电报警系统，一旦地下钻头触及电缆等带电体后，钻机发出触电报警，此时操作手必须坐在座椅上不得离开，以免触电。报警解除后，操作人员方可离开钻机。
　　（2）远距离遥控紧急停机装置，随钻跟踪测量者应时刻保持与钻机操作手的联系，一旦发生意外应及时处置。目前一般采用无线通信联络方式，有时由于受到当时本地环境的影响这种方式己不能应付紧急突发事件。所以在施工中应由随钻跟踪者采用紧急措施停止钻机工作，待解决完后，由后者解除对钻机的限制后，方可启动钻机。
6.12 管件安装
管道穿越完毕后，应按设计图纸位置进行下一步施工。
6.13 管道闭水实验
管道闭水实验方法：使用沙包将施工完善的井堵好，实验管段灌满水后浸泡24h；当实验水头达成规定水头时开始计算，观测管道的渗水量，直到观测结束时，应不断地向实验管段内补水，保持实验水头恒定。渗水量的观测时间不得小于30min;
6.14 工作坑土方回填
回填土应在闭水合格和竣工测量后进行。回填土应选用细土、好土进行回填，不得含砾石、垃圾，回填应两侧分层对称回填。
6.15 拉管的质量控制方法及规定
6.15.1路面建筑物及管道铺设区域无塌陷，施工后进行雷达扫描检测，不得低于90%。
6.15.2管铺设规定规定：
PE管铺设满足排气规定，PE管无向上的折点。水平最大偏差±0.3米。纵向垂直最大偏差±0.25米。保持管内壁干净，拉管过程中封堵内壁。
6.15.3 拉管过程中，操作手严格按照地面预布控制桩的平面位置和高程控制钻头走向，每隔水平距离3米校核一次。
6.15.4 管道内底高程的复测
管道拉通后，应对管道内底高程进行复合测量。用钻机将装有探测器的钻头在管道内拉动，实验人员根据探测器发出的信号来拟定钻头的深度，通过换算后即计算出管内底高程。得出的结果和原始控制轨迹高程进行比较，就得到各桩位高程偏差数值。
第七章 雨季施工措施
7.1雨季施工措施
在雨期施工之前，应了解所在地的气象资料，以便作好准备工作：
① 考虑有效地排除施工场地雨水的方案；
② 作好临时防雨设施的储备，如棚布、草袋、防滑跳板等；
③ 排水备用泵的工作状态良好，排水系统应畅通；
④ 检查加固临时电路，电线距地面高度应在3m以上；
⑤对施工周边的基坑进行24小时的监控，保证雨季施工现场的安全。

第八章 施工进度计划保证措施
8.1技术管理人员保证
施工中充足发挥项目经理部领导班子的管理职能作用，配合强有力的专职施工管理人员，采用科学管理，持证上岗，责任贯彻，按计划部位统筹安排。
8.2施工工力保证
8.2.1 根据施工进度计划，重要劳动力的配置按阶段配置。根据不同阶段对工种人员的不同规定，进行分阶段配置，以满足关键线路控制点的规定和进度计划分项目的的规定，同时优化劳动力配置（涉及工人技术等级、体能素质、思想素质等方面）。
8.2.2本工程的施工人员有丰富的施工经验与技术，能解决施工中所碰到技术难题。施工中选择精干的施工队伍，加强劳动力科学管理，科学地组织施工。
8.2.3按照总的施工部署，提前做好队伍的选择、培训、教育、考核工作，合理使用劳动力，保证施工队伍的整体素质,操作者必须按作业指导书施工。配备足够的施工力量，保证工程进度。
8.3工程材料保证
材料供应部根据工程总进度计划编制《材料供应计划》，提前备好工程所需各种材料。本公司料站可以提供充足的施工材料，保证工程的需要。
8.4 施工机械保证
运用我们的优势，全面采用机械化施工，加快施工进度，减少劳动强度。本工程运用我公司现有和长期合作单位的专业施工机械进场施工，能满足大型工程施工规定。加强对工程机械的检修保养工作，保证机械设备无端障运转，提高施工设备的运用率和完好率。
8.5加强计划管理
加强在本工程各施工队伍之间的协调配合，共同完毕任务。当工程进度受到客观因素影响时，应加强计划的跟踪修订工作，随着计划的修订，保证资源的供应，以保证总工期的实现。 根据总体计划规定，相应的管理部门应做好资源检查和过程检查及不合格产品控制等项工作，以防止导致因返工而影响进度，并应采用防止措施，以保证工程顺利进行。

第九章 质量保证措施
（1） 质量管理体系 （见质量管理体系图9.1）。
（1）对施工人员进行工程质量意识教育，使职工在施工时按施工操作规程操作施工，保证工程施工质量。
（2）认真对现有地形进行勘察，对地下管道的情况有具体的了解。根据地下限有管道状况，在施工前认真进行技术交底，认真编制管道的拉管路线图，在施工过程中认真对找编制的路线图进行拉管。
（3）跟踪测量：及时做检测记录，发现偏离拉管线路，及时告知操作人员进行纠偏，保证拉管线路在设计线路的轨迹下到达终点。
（4）原材料
把好原材料质量关，各种进场原材料的准用证、出厂合格证、质量证明书应齐全，并加强材料实验、检查工作，不合格材料不得投入使用。
（5）关键点控制
管道安装：管道安装应严格控制热熔焊接和电熔焊接的加热时间、冷却时间。保证管道的中心及高程准确。
上水管道强度、严密性实验：中水管道强度、严密性实验时应逐级加压，并保证试压介质的温度与管道环境温度相近。
（6）成品保护
项目部根据施工组织设计规定和工艺、环境等特点，对每道工
序都制定具体有效的防护措施，报经项目总工程师审批后，向全体
施工人员进行技术交底，并严格实行。根据不同的工序，工程防护
可采用设立护栏、标记、树立目的牌或专人看守。每道工序竣工经检查合格后，下道工序施工班组应做好工序成品防护工作。
①对定位轴线引桩、标准水准点、高程桩等，挖运时不得碰撞，并经常校核。
②基坑（槽）开挖后，应尽量减少对基土的扰动。如基础不能及时施工时，可在基底标高以上留200mm厚士层。
③安装好的管道应及时进行回填，并对其他专业管道施工队施工时派人维护管道交叉点处的安全，以免开槽时破坏已做管道。
（7）隐蔽工程：做好施工记录，工序完毕后，及时请甲方、监理人进行验收。
质量管理体系图 图9.1
项目负责人
Xxxxx

下 属 作 业 班 组
技术负责人
Xxxxxxx
安全负责人
Xxxxx
施工负责人
Xxxxxx
测量负责人
Xxxxx
第十章 安全保障措施
工程安全管理上以“安全第一”作为指导思想，贯彻在本工程施工的始终，认真贯彻有关安全生产的规章制度，加强对安全生产的检查，使管理工作标准化。
项目部安全保障体系（见安全保障体系框图 图10.1）。
10.1　施工现场的安全规定：
l)　施工现场要设“施工现场安全管理规定”的安全牌及其他警示标志。
2)　在施工区域和生活区域及道路上设立照明系统，保证夜间照明。施工区域内按有关规定建立消防责任制，按照有关防火规定布置临设，配备足够数量的消防器材，并设立明显的防火标志。
3)　施工现场的安全设施，如安全网、护栏、洞口盖板等，必须齐全有效，并且不得擅自拆除或移动，因施工的确需要移动时，必须经工地负责人批准，并需采用相应的临时安全措施，在竣工后立即恢复。
4)　深基坑开挖、脚手架搭设、基坑侧向位移观测等，要编制专项施工方案及制订相应的安全技术措施，并对工序进行交工验收。
5)　一切建筑施工器具、材料都应当按施工平面布置图规定的地点分类堆放，整齐稳固。各类材料的堆放不得超过规定高度。严禁靠近场地围护墙及其他建筑物墙壁堆置，且其间距应在50cm以上，两头空间应封闭，防止有人入内，发主意外伤害事故。
6)　油漆等对人体健康有害的物质，应当存放在通风良好、严禁烟火的专用仓库。
7)　基坑顶及到坑边2m范围内不得堆放材料、什物或其它设备。
8)　在工作坑边沿长度的围护方向设立护栏。要做好临边防护工作，采用护栏、盖板、安全网等加以防护。
9)　混凝土浇筑时模板支架必须牢固可靠。
10)　起重设备应有稳定的基础，钩、链、绳等符合规定，有限位、防超负荷、超速和失灵保护装置，安设防闸瓦过度磨损的警铃、自动断电保护装置，钢丝绳的安全使用要符合有关规定，勤加检查。起重设备的焊缝、连接螺栓、滑轮、制动防滑装置，均需经常检查，发现问题后及时解决。起重吊装作业要统一指挥，统一信号，起重设备与架空线路保持规定的安全距离，所有人员必须集中精力，注意吊运方向，严禁在6级以上大风、雷电、大雾恶劣天气下从事吊装作业。
11)　各项施工作业完毕后，安全设施、防护装置确认不再需要时，经批准后，方可拆除。对拆除复杂和危险性大的设施时，必须按拆除方案和有关规定进行，并派安全监护。同时，要划定危险区域，设立警告标志。
10.2　基坑的安全保护措施
1）挖出的土方应放置离基坑有一定距离的地方，不得随意堆放在基坑顶，以免加重土坡压力和阻碍施工。
2）基坑开挖不得超挖，如发现有超挖情况应回填解决，并给予夯实。
　3）施工时应注意观测坑缘顶面上有无裂缝，坑壁有无松散、塌落现象发生，保证施工安全。
4）坑缘边留有护道，静载距坑线不少于0.5m，动载不少于1.0m。
10.3　安全用电
严格用电管理，现场临时电线路按规范规定布设，必须由持证的专职电工上岗操作，采用三相五线制供电系统，各类电器设备均安设安全保险装置，严格执行一机一闸一保护。
现场电工要天天对用电设施进行检查，按规定对接地电阻进行定期测试，并作记录。
10.4　加强设备管理
严格执行各类机械设备的专人管理和操作制度，进入现场的施工机械、设备均要有经有关部门检定的合格证或符合安全规定的措施，并设专人负责维护、保养。
安全保障体系图 图10.1
项目安全负责人
Xxxxx

施工现场安全监督队
技术负责人
Xxxxxxx
安全负责人
Xxxxxx
施工负责人
Xxxxxx
测量负责人
Xxxxxx
第十一章 环保及文明施工保证措施
11.1 保证体系
项目经理部制定《环保及现场文明施工管理细则》，建立健全环保体系，详见下图 ：
项部经理部环保体系图 图11.1

项目经理

项目副经理 技术负责人

施工员 材料员 调度员 　后勤员 　技术员 文宣员
工序安排 材料码放 机械达标 　卫生环境 　环保技术 宣传教育

各施工专业队
11.2 保证措施
(1) 现场设立“一图三板”，在施工总平面上注明工程名称、建设单位、设计单位、项目经理及施工区、生活区等位置。
施工现场材料码放整齐有序，不得占用施工用地道路，不得占压消防安全设施，并远离变压器、高压线杆等。
(2) 编制环保管理条例，制定奖惩制度，并按其认真贯彻执行。教育职工提高环保意识，不能保护环境就要停工整顿，屡教不改作违约退场解决。现场成立文明施工领导小分队专门负责文明施工工作。
(3) 防扬尘措施
由文明施工小队负责现场及道路洒水防尘工作，施工便道定期洒水，保证道路有车辆通行时不扬尘且无水洼、泥浆。
租用符合环境规定的运送车辆并与之签定协议：
a. 进入施工现场车速放慢，防止扬尘。
b. 严禁超载，且车厢遮盖严密，防止洒落或细小颗粒材料的飞扬。
c. 外租车辆必须接受环保部门及施工单位的检查。
d. 严禁车辆带泥上路。
e. 水泥、石
