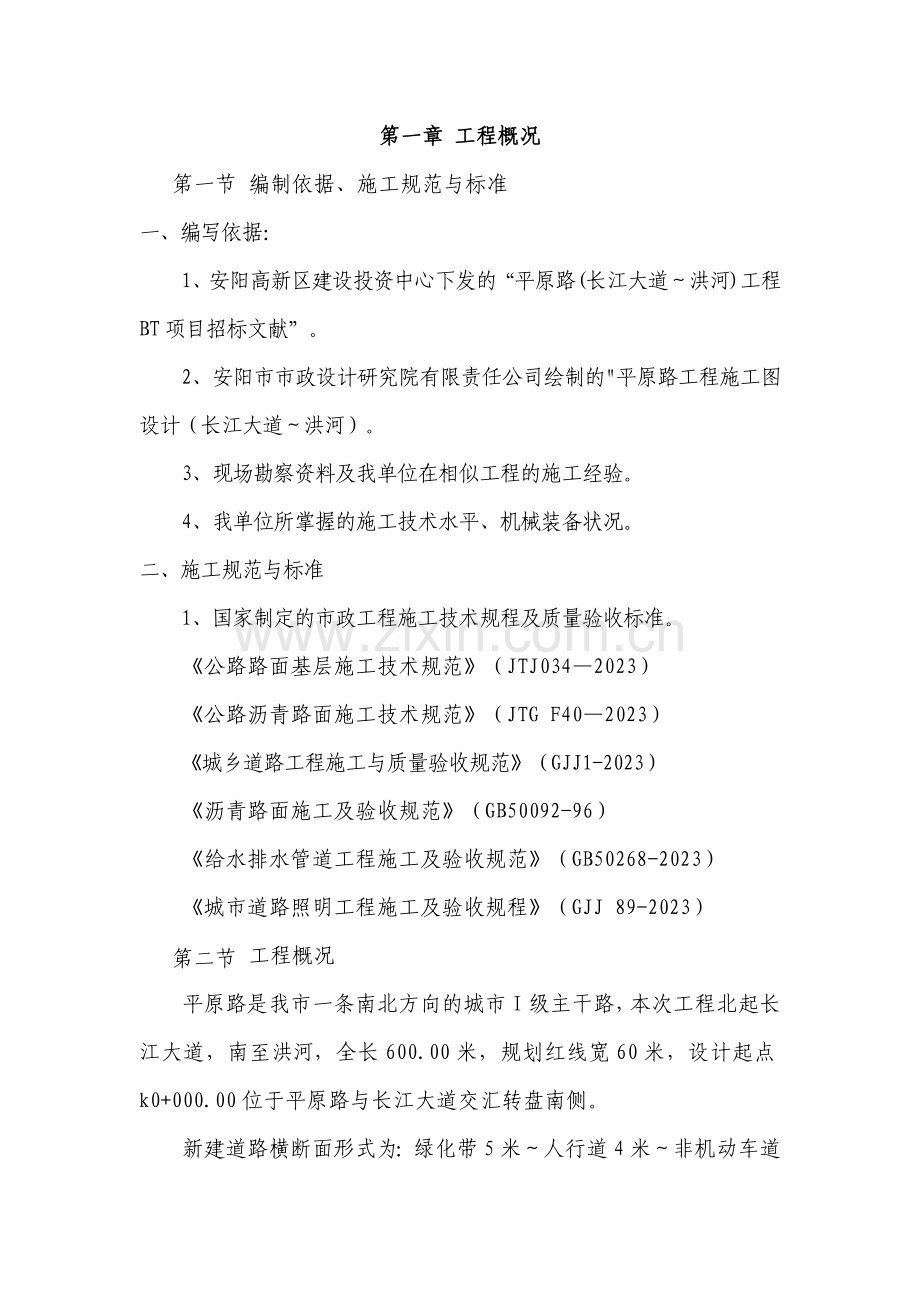

1、第一章 工程概况第一节 编制依据、施工规范与标准一、编写依据:1、安阳高新区建设投资中心下发的“平原路(长江大道洪河)工程BT项目招标文献”。2、安阳市市政设计研究院有限责任公司绘制的平原路工程施工图设计(长江大道洪河)。3、现场勘察资料及我单位在相似工程的施工经验。4、我单位所掌握的施工技术水平、机械装备状况。二、施工规范与标准1、国家制定的市政工程施工技术规程及质量验收标准。公路路面基层施工技术规范(JTJ0342023)公路沥青路面施工技术规范(JTG F402023)城乡道路工程施工与质量验收规范(GJJ1-2023)沥青路面施工及验收规范(GB50092-96)给水排水管道工程施工及

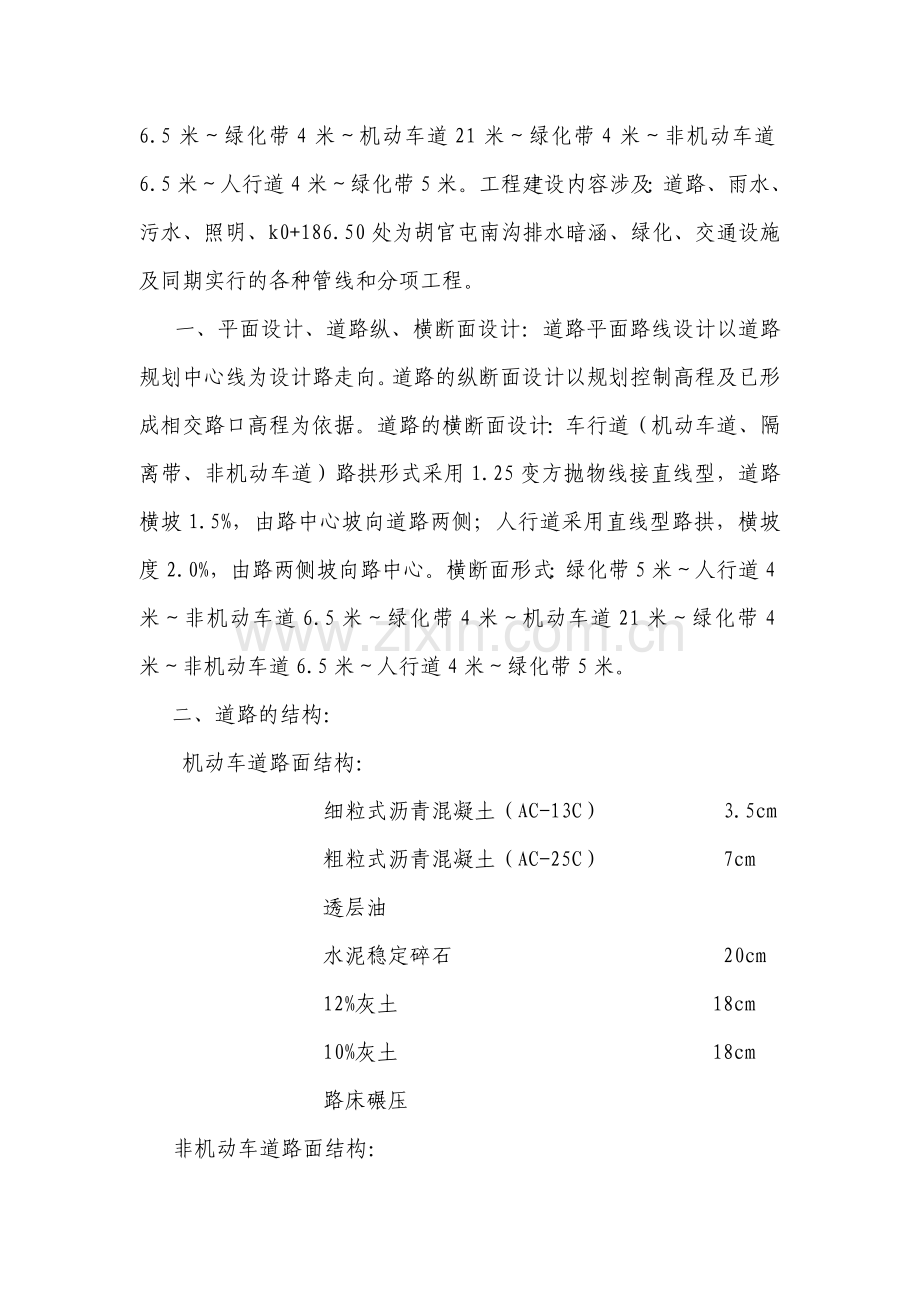

2、验收规范(GB50268-2023)城市道路照明工程施工及验收规程(GJJ 89-2023)第二节 工程概况平原路是我市一条南北方向的城市I级主干路,本次工程北起长江大道,南至洪河,全长600.00米,规划红线宽60米,设计起点k0+000.00位于平原路与长江大道交汇转盘南侧。新建道路横断面形式为:绿化带5米人行道4米非机动车道6.5米绿化带4米机动车道21米绿化带4米非机动车道6.5米人行道4米绿化带5米。工程建设内容涉及:道路、雨水、污水、照明、k0+186.50处为胡官屯南沟排水暗涵、绿化、交通设施及同期实行的各种管线和分项工程。一、平面设计、道路纵、横断面设计:道路平面路线设计以道路
3、规划中心线为设计路走向。道路的纵断面设计以规划控制高程及已形成相交路口高程为依据。道路的横断面设计:车行道(机动车道、隔离带、非机动车道)路拱形式采用1.25变方抛物线接直线型,道路横坡1.5%,由路中心坡向道路两侧;人行道采用直线型路拱,横坡度2.0%,由路两侧坡向路中心。横断面形式:绿化带5米人行道4米非机动车道6.5米绿化带4米机动车道21米绿化带4米非机动车道6.5米人行道4米绿化带5米。二、道路的结构: 机动车道路面结构: 细粒式沥青混凝土(AC-13C) 3.5cm 粗粒式沥青混凝土(AC-25C) 7cm 透层油 水泥稳定碎石 20cm 12%灰土 18cm10%灰土 18cm路
4、床碾压非机动车道路面结构: 细粒式沥青混凝土(AC-10F) 2.5cm 中粒式沥青混凝土(AC-16C) 4.0cm 透层油 水泥稳定碎石 15cm10%灰土 15cm路床碾压 人行道结构为: C25砼荷兰砖 6cm M10水泥砂浆 2cm C20砼垫层 8cm 10%灰土 10cm路床碾压三、雨水工程本次雨水双侧布置,距路中18.5m,规划雨水分段汇入玉胡官屯南沟、洪河、KF47号路的规划雨水沟。路面排水采用分散排水方式,有路面横破向路两侧排水,并随道路纵坡汇入雨水口中,雨水口位于机动车道及非机动车道沿石边沿。雨水主干管双侧布置,雨水主干管管径为D=5002023mm的钢筋混凝土承插管,管
5、径D500mm以上的主干管采用120中粗砂基础,橡胶圈接口;支管为D=300mm的钢筋混凝土承插管,180中粗砂基础,橡胶圈接口。沟体及台帽:雨水沟沟体采用片石砼(片石含量20% 片石MU30混凝土C25),台帽采用C30砼。过梁:过梁采用现浇C30砼,盖板:盖板采用C30钢筋混凝土预制盖板雨水管检查井:D=500的雨水管道采用1000的雨水检查井。D=800的雨水管道采用1500的雨水检查井。在雨水沟需设立检查井处在两侧现浇过量(配筋及见图Y-35、Y-36),过梁上按照Y-35图示做法放置盖板,并在盖板上预留的700孔洞砌筑雨水检查井的井筒,并设立井座、井盖等,井口与路面齐平。雨水检查井井
6、盖、井座均采用新型复合材料井盖、井座(重型)。实验荷载240KN时,允许残留变形1/500D(mm)。检查井周边50cm范围内8%灰土由井底回填至路床。雨水支管等过路管道在路床下80cm范围内用8%灰土回填至路床。四、污水工程:根据规划平原路污水管道采用单侧布置,位于道路东侧,距路中16.5米。本次污水工程只在施工范围线内施工(长江大道洪河)其中W2就近接入已建污水井W1,其位置可根据实际情况而定。污水主干管管径D=400800,D500的管道采用双壁波纹管(S2级,环刚度8KN/m2),砂基础:D500的管道采用钢筋混凝土承插管,砂基础,橡胶圈接口。支管未D=400mm的双壁波纹管。钢筋混凝
7、土承插管采用120中粗砂基础,橡胶圈接口;双壁波纹管采用中粗砂基础,橡胶圈接口。检查井:D500的管道采用1000砖砌污水圆形检查井(收口式)。采用复合材料井盖、座(重型),铸铁爬梯。污水检查井井盖、井座均采用新型复合材料井盖、井座(重型),铸铁爬梯。实验荷载240KN时,允许残留变形1/500D(mm)。检查井周边50cm范围内8%灰土由井底回填至路床。污水支管等过路管道在路床下80cm范围内用8%灰土回填至路床。五、照明工程;本次设计机动车道路面平均照度维持值为22(Lx), 非机动车道路面平均照度维持值为11(Lx) ,人行道路面平均照度维持值为8(Lx)。路灯位于道路两侧机非隔离带上,
8、采用双排对称布置,为双杆双挑灯型,灯杆间距42米左右,机动车道灯高12米,光源采用400+250W高压钠灯,非机动车道灯高9米,光源采用250W高压钠灯,灯具的仰角10。与规划路交汇区增设投光灯,灯高12米,。本工程设立箱变一台,变压器容量均为160KVA,选用D11型单相油浸式变压器。电缆过路口处采用DN100镀锌钢管保护,一般路段采用75PVCU管保护,过路钢管采用套管连接,镀锌钢管DN100的套管为镀锌DN125钢管,钢管均为热镀锌件,所有焊接处均需刷沥青漆两遍。电缆保护管过桥处,应在桥台帽处预埋钢管,保证路灯管线的连通。六、绿化工程:人行道景观工程:(1)人行道景观为行人的活动提供了运
9、动的轨迹和停留的焦点,并通过点、线、面的有机组合成多姿多彩的变化;(2)人行道景观图中人行道以道路施工图中道路路面设计为基准定位,环境布置以放样方格放样定位,人行道距红线范围内环境布置以其图中相对位置关系放样定位,可根据现场实际情况适当调整;(3)人行道景观建筑小品有:花池、座椅等,较大的建筑小品见各详图。座椅、花钵等,选用成品,由厂家提供产品图样,由各方商议决定选型。绿化工程:(1)以乔木、灌木、地被植物相结合。灌木金叶女贞、大叶黄杨的修建呈弧形,高度由金叶女贞60cm到大叶黄杨45cm,边沿按图示边沿剪齐,地被植物为美人蕉、微型月季;(2)人行道与非机动车道隔离带以黄杨绿篱为统一基调。行道
10、树为法桐,间距7米左右(详见人行道景观设计施工图);(3)路侧背景以群落式的配置手法,表现绿色景观,注重层次、尺度、色彩和空间的变化。隔段以雪松、刚竹为背景,成丛配置玉兰、大叶女贞、栾树等,以紫叶李、樱花、紫荆、迎春形成第二层次,下面配置杜鹃、微型月季等花灌木和地被;(4)按施工平面图所标尺寸定点放线,图中未表白尺寸的种植,按图比例以实放线定点,规定定点放线准确,符合设计规定;(5)安阳市以早春解冻以后到树木发芽以前种植比较适宜;(6)按园林绿化常规方法施工,规定基肥应与碎石充足混匀。成列的乔木应按苗木的自然高度依次排列;点植的花草树木应自然种植,高低错落有致。种植土应击碎分层捣实,最后起土并
11、淋足定根水。(7)绿化施工保养期为一年。在养护期内要及时浇水施肥,修剪整形,除草,打药,保证成活率,及时保洁,搞好卫生。七、绿化上水工程(1)水表型号为LXS-50C;阀门采用DN50丝扣式阀门;水表后隔离带内采用硬聚氯乙烯管材(PVC-U)的公称压力为1.0MPa。横过交叉口时改为镀锌钢管。(2)管顶埋深距相应隔离带内形成地面085米;管道过路时采用镀锌钢管(热镀管),管顶埋深距道路相应路面为0.7米,如管道遇障碍,可适当调整。(3)在4米宽的隔离带内,DN20立管及DN50主干管距隔离带内侧路缘石外缘1m。在5米宽的绿化景观带内,DN20立管及DN50主干管距红线边沿2m.(4)过路钢管周
12、边用20cm*20cm的C20砼保护。(5)水源引自道路东西侧给水管道。上水管在距离图示桩号最近处的给水井内与道路两侧的给水管链接。八、消防工程沿线单侧布置消火栓,消火栓间距120米。九、交通设施:根据标志标线技术的发展和交通管理的规定,依据道路交通标志和标线(GB57682023)标准,沿道路全线布置警标志标线、路名牌、指路牌等各种交通标线,第三节 工程位置、施工现场条件、气象及水文条件一、工程位置平原路位于安阳市境内,平原路是重要的市政基础设施建设项目。本协议段位于开发区地段。我处所属协议段桩号:西起光明路,东至TD49号路,道路全长1140米。二、施工现场条件施工现场在开工前达成场地平整
13、,施工用电搭接由甲方协助解决,施工用水由施工市现场附近解决。三、气象及水文条件 本工程段位于安阳市东区,气候为典型的暖温带半湿润大陆性季风气候,气候温和,四季分明,日照充足,雨量适中,春季温暖,夏季炎热多雨,秋季凉爽,冬季寒冷干燥,历年平均气温12.7一13.7。极端最高气温43.2,极端最低气温-21.7。全年平均气压1001.5毫巴。全年降雨量为606.1毫米。第二章 施工组织保证体系第一节 施工组织机构为保证工程的顺利进行,本工程拟组建项目经理部(如图),建立强有力的生产调度、技术质量、物资保障管理机构。1、项目经理负责工程实行阶段的各项工作。根据工程项目的工期、质量、成本、安全等目的对
14、工程从开工到竣工的全过程进行组织、管理、控制,保证目的实现。负责工程部、质检部、技术部、材料设备部、经营部的组建等工作。2、技术负责人负责基建项目初步设计和施工图设计等方面的技术审定,并对设计中存在的问题提出修改意见。负责单项工程的地质勘测及其相关技术的管理工作。负责工程技术管理及对工程质量、工程进度和安全的监督。 审核专业技术变更、图纸修改和技术方案;负责解决工程施工技术工作;负责解决工程施工中的重大技术问题;负责对工程重大变更提出意见。参与审核工程项目概、预、决算,组织审核工程量清单和材料采购清单。3、工程技术部为平常施工指挥调度中心,负责工程计划的编制和实行;机械设备调度;劳动力配置;负
15、责平常技术问题解决;进行工程设计交底、施工技术交底。办理设计变更。协助项目经理控制施工进度。4、质检员负责各环节的工序质量验收工作;负责工地实验工作;负责工程资料的收集、整理、存档。5、材料员负责工程材料的采购和管理,机械设备生产状态及分派状态管理。6、记录员为工程协议管理及支付的管理部门,负责协议管理及解释,完毕的实物工程量记录,工程进度报表的上报及工程结算,对外协议支付及工程预、决算,工程索赔。7、安全员重要负责对外宣传接待,安全文明施工。第二节 组织机构框架图质检员施工员记录员安全员技术员项目经理:牛瑞江副项目经理:项目组织管理机构第三章 施工总体方案及施工准备第一节 施工指导思想 科学
16、管理,质量、安全第一,业主满意。以质量为宗旨,质量重于泰山,建立健全工程质量保证,选配高素质的项目经理及工程技术、施工管理人员组成项目部,精心组织,精心施工,严格管理,严格规定,优质、低耗、高速的完毕施工任务。第二节 工程特(难)点分析 1、本工程是安阳市政府的重点工程,推动安阳市经济建设,造福子孙后代的历史性项目,工期规定短,质量规定高,工程量相对较大,总结类似工程的施工经验,保证按工期、高质量、低成本地完毕任务,为建设国际大都会增光添彩,为造福子孙后代奉献一份力量。 2、平原路工程和热力工程与自来水产、电力、电讯等多类专业管线统一规划同步实行。交叉工序多,必需做到有机密切配合,协调一致,否
17、则对工期的顺利进行,及施工工期安排有一定的影响。 3、季节性施工较强,应掌握、安排好季节性施工,在平常的施工中应密切注视气象动态,做好施工临时排水,做好排水沟,充足做到施工的积极性。4、为发明良好的施工条件,对于施工便道的修筑、维护至关重要。第三节施工展开顺序一、 施工展开顺序本工程的施工程序如下: 施工准备测量放线路基土方工程污水管道施工雨水管道施工道路基层施工路面工程施工照明管道施工给水管道施工人行道及附属设施工程施工。第四节 拟投入的施工机械序号重要机械设备名称型号数量(台)国别(产地)制造年份用于施工部位1挖掘机徐工5中国2023污水电力2铲车30 4一汽2023道路3振动压路机15-
18、17t3中国2023道路双轮压路机8-17t2德国2023油面4沥青洒布车5041GLQ1中国1995油面5冲击夯6中国2023雨水6灰土拌和机宝马1陕西2023灰土7砼搅拌机500L3中国2023雨水8吊车8-16T1中国2023雨水9装载机ZL303中国2023道路10沥青摊铺机12M1陕西2023油面第五节 劳动力计划 充足配套高素质的劳动力投入,是本工程施工速度、质量、按计划完毕的保证,现初似本工程劳动力计划表如下: 序号工种人数备注1项目经理12项目副经理13施工员24安全员15技术员16测量员17记录员18质检员19保管员110会计111厨师112施工队A30-4013施工队B30
19、-4014施工队C30-4015施工队D30-4016施工队E30-4017施工队F30-4018施工队G30-40第四章 施工方法第一节 准备工作 1、施工现场准备(1)临时供水、供电:组织有关人员根据生产、生活、消防等各方面的因素编制临时用水方案及临时用电方案,并根据平面布置进行合理的安排。(2)临时设施:施工用房采用租赁民房和现场搭建相结合的办法进行。(3)制作安全文明施工标记牌,沿线勘察,掌握地下、地上构筑物情况。(4)在业主的协助下,接受好所有控制点工作,根据提供的测量资料组织测量班组对重要控制桩、水准点、道路基线、原地面标高等进行复核,并将测量结果报监理工程师批准进行测量放样。对关
20、键控制桩、水准点要护到安全位置,加以保护、标记。2、资源准备资源涉及人、材料、机械。各种施工人员技术人员进场考核、准时到位,订购工程材料,保证原材料保质、保量按规定期间进场。拟定进场机械设备数量、类型。检修机械设备,保证完好状态。3、技术准备(1)组织施工图和协议规范学习,熟悉和核对图纸,技术负责人组织有关部门人员开展图纸自审、会审工作,对不详、不明有问题的及时与业主取得联系得到解决,对一些缺少的资料现场实地考察,会同有关部门沟通补充,熟悉施工工艺。(2)编制实行阶段的施工组织设计方案和详尽的作业设计,(3)进场后,先组织实验人员对各种施工用的原材料进行实验并做好素土击实,液塑限等实验,选好满
21、足协议规范规定的各种材料并及时尽快的做好各种配合比设计,为各道工序能同时、及时开工做好准备。(4)及时办理开工手续。(5)协调好与业主、监理的关系,明确监理流程。第二节 道路工程施工1、路基开挖 (1)开挖路基如遇土质不良时,根据设计和工程师批示换土或采用其他措施进行解决。 (2)开挖的腐植土及不适宜用于路基回填的土料或工程师指定为废弃的土料必须按工程师指定的地点、方式堆置或外运。 (3)开挖后路基顶面必须始终保持良好的排水状态,做成利于排水的横坡。 (4)土方开挖应自上而下,不得乱挖超挖,挖方路基必须按设计断面自上而下整幅开挖,严禁超挖乱挖及掏洞,若不能进行下道工序施工时,应留出15-30c
22、m土层不挖,弃土应及时清运或堆在槽口上边沿1m以外,严格执行边坡规定。注意及时废土外运和土方调配。 (5)碾压顺序应自路基两侧向路中碾压,以防路拱的变形,待路拱成型后再由一侧碾压经路中至另一侧。碾轮每次重叠15-20cm,碾压5-8遍至表面无显著轮迹,达成密度规定为止。碾压前应检查土壤含水量,接近最佳含水量2%以内,按规定车速、均匀一致碾压。2、灰土施工石灰土用稳定土拌和机分两次采用单层路拌法施工,石灰土基层施工工艺流程:准备下承层施工放样摊铺土备灰码条摊铺白灰洒水和拌和整型碾压接缝和调头处的解决养生。 (1)生石灰块应在使用前7-10天充足消解。消解地点宜在道路两侧宽敞而临近水源且地势较高场
23、地。 (2)下承层表面应平整、坚实、具有规定路拱、没有任何散材料和软弱地点,验收路段方能在上铺石灰稳定土层。 ( 3)施工放样直线段每15-20m设一桩,并在两侧路肩边沿外设指示桩。 (4)摊铺土、白灰应事先通过实验拟定松铺系数,按松铺系数摊铺灰土。采用机械摊铺整平,稳定土拌和机拌和直到合格为止。拌和过程中应及时检查含水量,用洒水车补充洒水。 (5)碾压: a、初压:拌和均匀后用平地机初步整平和整型,轮胎压路机快速碾压2遍,测量检查,平地机再平整,低洼处找补。应注意:用8T压路机重轮在前,自路边向中央大摆轴匀速碾压,如发现横向均匀裂缝,补洒水花、拌匀整平解决,若局部软弹,则掺干灰土、翻拌均匀整
24、平解决。b、复压:用振动压路机在路基全宽内进行碾压再用平地机终平一次,最后用静碾压路机碾压成型。应注意:用12T以上压路机,从路一侧边沿开始,1/2外侧轮压在路边上,以60-70M/min速度,每次重叠1/2-1/3,逐渐压至路中,再从另一侧边沿同样方法压至路中既为一遍,此时若发现平整度或标高不符合规定应及时下挖、翻松8-10cm修整,外填新混和料整平后压实4-6遍,直至符合密度规定。 (6)两工作段搭接部分应采用对接形式,前一段拌和后留5-8米,不进行碾压,后一段施工时将前段留下未压部分一起再进行拌和,尽也许避免纵向接缝,以免引起面层裂缝。 (7)碾压成型后,用洒水车洒水保持一定湿度,养生不
25、少于7天。养生期间封闭交通,不能封闭交通时限速20km/h以下。3、水泥稳定碎石基层施工(1)水泥稳定碎石施工采用厂拌法拌合,摊铺机摊铺。水泥稳定碎石工艺流程为:准备下承层施工放样拌和摊铺整型碾压接缝和调头处的解决养生。水泥稳定碎石应在施工前进行试配,将可行配比报监理工程师批准。(2)施工放样同石灰土层,根据松铺系数用摊铺机摊铺。(3)水泥稳定碎石采用机械摊铺,摊铺前要通过实验,掌握虚铺系数,整型后用振动压路机在路基全宽内进行碾压,最后用静压路机碾压成型。碾压过程中水泥稳定碎石表面应始终保持潮湿。具体操作时应注意:a、用12-15T三轮压路机、重型轮胎压路机或振动压路机在路基全宽内由两侧路边分
26、别向路中碾压6-8遍,压速以25-28m/min碾压头两遍,以后用33-42m/min速度碾压。b、碾压过程中应始终保持潮湿,若表层水分蒸发过快应及时补洒喷淋;如有弹簧、松散起波等现象,应重新翻开拌和并加少量水泥解决。严禁在碾压路段 上或已压完的路段上调头或急刹车,以保护表面不被破坏。c、碾压结束之前,用平地机终平一次,使其纵向顺适,路拱和超高符合设计规定。局部低洼之处留等铺筑沥青面层时解决。d、同时施工两工作段衔接处应搭接拌和,第一段拌和留5-8m不进行碾压,第二段施工时,前段留下未压部分要再加水,部分水泥重新拌和并与第二段一起碾压。e、工作缝和调头解决:在已碾压成型的水泥稳定碎石层末端挖一
27、条横穿路宽槽,槽内放方木,槽缝用水泥稳定碎石填实,第二段摊铺及湿拌后除去方木,用混合料回填,压实整平。在调头处采用塑料(或油毡纸)铺在调头处水泥稳定碎石上,然后再在上盖10cm厚的土或砂,整平后除去塑料布上的土或砂,收起塑料布。f、禁用薄层贴补法进行找平。严格控制找平高程和宽度。g、纵缝必须垂直,不应斜接,靠近支撑木处应人工补充,拌和碾压。h、每段碾压完毕并经检查合格后应立即开始养生,养生期不宜少于7天,养护期间封闭交通。i、养生期结束后,应立即喷洒透层油,并在10天内铺筑沥青面层。4、柔性路面面层及联结层(1)乳化沥青稀浆封层1)乳化沥青稠度通过试洒拟定。宜紧接基层施工结束表面稍干后浇洒。当
28、基层竣工时间较长,表面过度干燥时应对基层进行清扫,在基层表面少量洒水,稍干后进行稀浆封层。2)稀浆封层前,路面应清扫干净,对周边构造物(如沿石和井框等)适当保护,采用稀浆封层车进行。稀浆封层后严禁车辆、行人通过。3)稀浆封层破乳后应及时铺筑沥青面层。(2)沥青砼拌制、运送和摊铺1)沥青砼施工前应将推荐混合料配合比经监理工程师审批,经批准后,方可进行沥青砼正式摊铺。2)用自卸汽车运送沥青砼,车箱四周及底板涂一薄层油水混合液(柴油和水为1:3),如气温较低或大风,应加覆盖。运到摊铺地点料温不宜低于130C,开始摊铺时在施工现场等候卸料的运送车不宜少于5辆,卸料过程中运料车应挂空档,靠摊铺机腿推动前
29、进。凭运料单检查每车料到现场后是否结团成块及被洒淋,是否符合质量和温度规定,否则不能用于铺筑。3)沥青混凝土铺筑采用ABG摊铺机进行摊铺,摊铺机应具有:a调节摊铺厚度及找平的装置;b有足够容量的受料斗;c有足够功率推动运料车;d可加热的烫平板或振动夯等初步压实装置;e宽度可调整;f自动找平时,中、下面层宜用一侧钢丝绳引导的高程控制方式,表面层宜采用前、后保持相同高差的雪橇式摊铺厚度控制方式。经摊铺及初步压实的摊铺层应符合平整度横坡的规定规定。当施工气温低于5C时,不宜摊铺沥青混合料,否则,应采用冬季施工措施加以保证。沥青混合料摊铺系数:机械1.15-1.35,人工1.25-1.5。 摊铺沥青混
30、合料应缓慢、均匀、连续不间断,时速为2-6m/min。熨平板按所需厚度固定后,不能随意调整,混合料机械摊铺后不应用人工反复修整,当出现下列情况时,可用人工做局部找平或更换混合料:a横断面不符规定;b构造物接头部位缺料;c边沿局部缺料;d表面明显不平整;e局部混合料明显离析;f机后明显拖痕。当由机械因素引起严重缺陷时,应立即停止摊铺作业。摊铺好的沥青混合料应及时碾压。4)选择合理的压路机组合方式及碾压环节,以达最佳结果:即符合压实度及平整度规定,分层压实厚度10cm,宜采用钢筒式静态压路机与轮胎或振动压路机相结合,大面积压路机碾压与小面积(局部或边沿)人工热夯、手扶或小型振动夯板等结合方式。沥青
31、料的压实按初压、复压、终压(含成型)三阶段进行,碾压速度应缓慢均匀,且符合下规定:时速(km/h)机械初压复压终压适宜最大适宜最大适宜最大钢筒式压路机1.5-232.5-3.55 2.5-3.55轮胎式压路机1.533.5-4.584-68振动式压路机1.534-552-35a、初压应在摊铺后较高温度下进行,不能产生推移、发裂,压实温度同前,方法与路基碾压类同,只是边沿无支模时,才留出30-40cm边,等压完一遍后再压边沿,以防外移。应采用轻型钢筒式或关闭振动碾压2遍,其压力不宜小于350N/cm,初压后应检查平整度、路拱,作必要修整。碾压时应将驱动轮面向摊铺机,起动、停止应减速,缓慢进行,碾
32、压方向不应忽然改变而导致混合料位移。b、复压宜采用重型的轮胎或振动压路机碾压不小于4-6遍,宜以无显著轮迹达成压实度规定为止。轮胎式压路机总质量不宜小于15T,轮胎充气压不小于0.5mpa,错轮1/2-1/3宽度。三轮式总质量不宜小于12T,错轮1/2宽。振动式振频宜为35-50hz,振幅为0.3-0.8mm,错轮10-20cm宽。倒车时应先停振动,向另一方向运动后再开始振动,并应避免混合料鼓包。c、终压应在复压后进行,选用钢筒式或振动式(关闭)静压不少于2遍,以达成路面无轮迹,符合终了温度规定的60C以下。d、碾压终了温度冷却后即可开放交通,但应防止散落的矿料、柴油等损坏路面。5)施工缝解决
33、应紧密、平顺,纵向接缝应符合下列规定:a、摊铺采用梯队作业的纵缝应采用热接,即已铺部分留下10-20cm宽暂不碾压,作为后摊铺部分基准高程面,最后作跨缝碾压。b、相邻两幅及上下层的横向接缝应错位1m以上,横向接缝下、中层可采用斜接缝,搭接宽度为0.4-0.8m,洒少量粘层油,当混合料中的粗集料颗粒超过压实厚度时应予剔除,并及时补上细混合料,压实充足,连接平顺。上面层应采用垂直的平接缝,在施工结束时,在接近摊铺机端部前约1m处熨平板稍稍抬起驶离现场,用人工将端部混合料铲齐后再碾压,然后用3m直尺检查平整度,趁尚未冷透时垂直刨除端部层后局限性部分。c、摊铺前和结束后均应用3m直尺检查接缝质量,以及
34、时解决。6)碾压的路面在未冷却前,压路机或其它车辆不得在路上停放,并防止矿料杂物、油料等落在新铺路面上。7)对压路机无法压实的路边沿等局部地区,应采用振动夯板压实。8)当铺筑的路面完毕后,如需开放交通,应得到监理工程师的书面批准。5、人行道铺砌(1)人行道板铺砌前,要放出两侧边线,以控制人行道的中线位置。(2)道板铺砌时,纵向10米挂线,横向以道板宽度挂线,并用3米平尺不断检查其纵横向平整度,不符合规定的及时调整。(3)砂浆要符合配比单准确配备,数量要按当天工作量严格控制,做到“工完料净”。按标准或监理工程师规定制作砂浆试块。(4)铺砌完毕后,要随时在道板上覆盖细砂,并适当洒水养护,养护时间不
35、少于3天。第三节 雨水工程施工 1、准备工作沟槽开挖之前,必须弄清与施工相关的地下情况。根据图纸及有关资料的提供,采用现场开挖探坑的方法,查明地下情况。2、沟槽开挖(1)沟槽开挖采用机械方式进行,开挖前应向机械司机具体交底,交底内容一般应涉及挖槽断面、堆土位置,现有地下构筑物情况及施工技术、安全规定等,并应指定专人与司机配合,其配合人员应熟悉机械挖土有关安全操作规程,并及时量测槽底高程和宽度,防止超挖。(2)机械挖槽应保证槽底土壤结构不被扰动或破坏,由于机械不也许准确地将槽底按规定高程整平,开挖时应在设计槽底高程以上保存20cm左右一层不挖,用人工清底(机挖人清);开挖土方时,应在沟槽施工两端
36、设立警告标志,沟槽边侧设护栏,夜间悬挂红灯。(3)严禁扰动槽底土壤,如发生超挖,严禁用土回填,槽底不得受水浸泡。3、预制承插口钢筋混凝土管道的铺设钢筋砼承插管施工方法如下: 管材预应力钢筋砼承插管和橡胶圈应按规范进行外观和实测检查:橡胶圈必须逐个检查,不得有割裂、破损、气泡、大飞边等缺陷。胶圈内环径一般为插管口外径的0.87 0.93倍,胶圈截面直径的选择,以胶圈滚入接口缝后截面直径的压缩率为3545%为宜。 砂石垫层1)砂石基础材料按设计规定铺设,用水撼法解决密实,并应与管身和承口外壁均匀接触;承口下部应特别注意捣实。2)管道下60度三角区要在稳管后均匀捣实。 稳管1)管道应在沟槽地基、垫层
37、质量检查合格后安装。安装时宜自下游开始,承口向施工前进(上游)的方向。2)预应力钢筋砼管承插口密封工作面应平整光滑。必须逐件测量承口内径、插口外径及其椭圆度。对个别间隙偏大偏小的接口、可配用截面直径较大或较小的胶圈。3)安装前应先挖接口工作坑。工作坑长度一般为承口前部60厘米,深度以距管外皮20厘米为宜,以保证承口部位垫层的厚度;横向挖成弧形,保证对管时工作宽度。 接口接口前应将承口内部和插口外部的泥土脏物清刷干净。在插口端套上胶圈。胶圈应保持平正,无扭曲现象。1)初步对口规定如下:a管子吊起不得过高,稍离槽底即可,以使插口胶圈准确地对入承口八字内;b运用边线调整管身位置,使管子中线符合设计规
38、定;c必须认真检查胶圈与承口接触是否均匀紧密,不均匀时,用堑子捣击调整,以便接口时胶圈均匀滚入;d管口的纵向间隙为5mm15mm。2)安装接口的机械,采用吊车。若位置调整过大,宜用吊链等顶拉设备。3)安装接口时,顶、拉速度应缓慢,并应有专人查看胶圈滚入情况,如发现滚入不匀,应停止顶、拉、用堑子调整胶圈位置均匀后,再继续顶、拉、使胶圈达成承插口预定的位置。4)管子接口完毕后,应即在管底两侧按设计规定塞入砂。以使管身稳定。不防碍继续安装的管段,完毕后应及时进行胸腔填土。 4、检查井 检查井井室内的踏步应随砌随留,其尺寸应符合设计规定,踏步在砌筑砂浆未达成规定强度前不得踩踏。 (1)预留支管应随砌随
39、安,管口应进一步井3cm,预留管的管径、方向、标高应符合设计规定,管与井壁衔接处应严密不得漏水,预留支管宜用低强度等级砂浆砌筑封口抹平,用截断的短管安装预留管时,其断管破茬不得朝向井内。 (2)砖砌圆形检查井时,应随时检测直径尺寸。 (3)井室内壁应分层压实抹光,外壁用砂浆搓缝严实。 (4)井框、井盖应满足设计规定,并与路面高程相协调。 (5)应边砌筑边回填,层高不宜超过30cm,保证井周回填密实度,必要时用低标号砼、灰土解决。 5、回填土 (1)管道必须在隐蔽验收合格后及时回填。 (2)填土应在检查井等的砌筑砂浆达成一定强度后进行。 (3)回填土质应满足设计规定,不能回填淤泥、腐植土、冻土及
40、有机物质,按层次、部位符合密实度规定。 (4)管顶上50cm内,不能回填大于10cm的砖、石块等杂物。(5)严格测定土的含水量,保证回填密实度。 (6)沟槽回填顺序,应按沟槽排水方向由高向低分层进行。 (7)沟槽两侧应同时回填夯实,以防管道位移、挤偏。 (8)回填土时不得将土直接砸在抹带接口上,以防将抹带破坏。 (9)井室等附属构筑物回填土应四周同时进行。 (10)与本管线交叉的其他管线或构筑物,回填土时,要做妥善解决。第四节 污水工程施工 1、聚乙烯塑钢缠绕管的施工方法如下:(1)管材管材、接口等材料规格应符合设计规定,具有质量检查部门的产品合格证和产品性能说明书,并应表白产品规格和生产日期
41、。管材规定外观一致,内壁光滑平整,管身不得有裂缝,管口不得有破损、裂口、变形等缺陷。管材端面应平整,与管中心轴线垂直,轴向不得有明显的弯曲出现。插口外径、承口内径的尺寸及圆度必符合产品标准的规定。其耐压强度及刚度应满足设计规定。管道接口用卡箍式弹性接口性能、尺寸应符合设计规定。接口外观应光滑平整,不得有气孔、裂缝、卷皱、破损、重皮和接缝现象。管材、管件在装卸、运送和堆放时应避免撞击,严禁抛摔。短距离搬运,不得在坚硬不平地面和碎石面层上拖动或滚动。堆放场地应地面平整,堆放高度不得超过2m。(2)沟槽开挖沟槽断面形式采用1:0.5放坡开挖形式。开挖前应向机械操作手具体交底,具体交代土的堆放位置及高
42、度,开挖应保证沟槽两侧土体稳定,以防塌方,同时还应严格控制槽底高程,不得超挖或扰动基面。基底设计标高以上0.2-0.3m的原状土,应在铺管前用人工清理至设计标高。如遇超挖或发生扰动,可换填10-15mm天然级配砂石料或最大粒径小于40mm的碎石,并整平夯实,其密实度应达成基础层密实度规定,严禁用杂土回填。槽底如有尖硬物必须清除,用砂石回填解决。(3)管道基础管道基础采用砂垫层基础,其厚度应满足设计规定。(4)管道安装下管前必须按产品标准逐节进行外观检查,不符合产品标准者,严禁敷设。下管可用人工或起重机吊装进行,人工下管时,由地面人员将管材传递给沟槽内施工人员;也可用非金属绳索系住管身两端,保持
43、管身平衡均匀溜放至沟槽内,严禁将管材由槽顶边滚入槽内;起重机下管吊装时,应用非金属绳索扣系住,不得串心吊装。管材应将插口顺水流方向、承口逆水流方向安装,安装应由下游往上游进行。2、混凝土承插口管道的施工方法与雨水相同。3、检查井与闭水检查砖砌圆形检查井时,应随时检测直径尺寸,当需收口时,每层收进要均匀。砌砖要充足润湿座浆饱满,粉井时,应分二遍成活。第一遍与第二遍之间应刷抹防水层,并将爬梯周边充足压实,在砌筑砂浆凝固之前,严禁踩动爬梯。实验管道的下游端部如用砖封堵,必须养护34天,使其达成一定的强度后,再向闭水段注水,注水过程同时进行检查管堵、管道,井身有无严重漏水和渗水,注水后24小时进行量测
44、。4、回填闭水实验完毕后按照设计规定水沉法将自然砂密实,密实度符合设计和规范规定;在管道隐蔽工程验收合格后应立即回填至管顶以上一倍管径高度。沟槽回填从管底基础部位开始到管顶以上0.2m范围内填砂。回填时应分层对称进行,每层回填高度应不大于0.2m,以保证管道及捡查井不产生位移。第五节 路灯工程施工 工艺流程:放线沟槽开挖基底夯实PVC、钢管穿管铺设电缆井砌筑现浇钢筋砼灯座穿线灯杆安装。 1、人工开挖沟槽:施工前,根据设计位置将路灯穿线管的位置用白灰标记出来,开挖时严禁扰动槽底土壤,如发生超挖,严禁用土回填,槽底不得受水浸泡。2、PVC、钢管穿管铺设在基底夯实后进行,管道的接口要用管箍进行连接,PVC管道与管箍之间要用胶水粘牢密封。 3、砌检查井时,要注意保护穿线管的端口,以免泥土及杂物堵塞管道;砌筑砂浆饱满,内粉平整,接线井的几何尺寸要对的。4、灯杆吊装采用吊车进行,注意灯杆中线的垂直度。第六节 绿化上水工程施工 本工程中的绿化工程重要是人行道上的行道树和绿
